基于51单片机的智能型金属探测器设计

基于51单片机的智能型金属探测器设计任务书1．设计的主要任务及目标金属探测器作为一种最重要的安全检查设备，己被广泛地应用于社会生活和工业生产的诸多领域。

比如在机场、大型运动会(如奥运会)、展览会等都用金属探测器来对过往人员进行安全检测。

进行总体方案设计；了解各功能模块的实现原理并画出硬件原理图；完成软件流程图并给出软件编程程序。

2．设计的基本要求和内容(1) 查阅相关文献资料，完成开题报告；(2) 系统总体设计；(3) 进行系统硬件设计；(4) 系统软件设计；(5) 毕业设计说明书3．主要参考文献[1]孙涵芳,徐爱卿,MCS-51/96系列单片机原理及应用[M]北京航天航空大学出版社,1999,1~72[2]房小翠,王金凤,单片机实用系统设计技术,[M]国防工业出版社2002,142~159[3]涂有瑞.霍尔传感元器件及其应用[J].电子元器件应用,2002,4(3):53~57.[4] AD526Data Sheet[S].Analog Device Inc.,1999.4．进度安排基于51单片机的智能型金属探测器设计摘要：本文介绍了一种基于AT89S52单片机控制的智能型金属探测器重点研究了它的硬件组成、软件设计、工作原理及主要功能。

该金属探测器以AT89S52单片机为核心，采用线性霍尔元件UGN3503作为传感器，来感应金属涡流效应引起的通电线圈磁场的变化，并将磁场变化转化为电压的变化，单片机测得电压值，并与设定的电压基准值相比较后，决定是否探测到金属。

系统软件采用汇编语言编写。

在软件设计中，采用了数字滤波技术消除干扰，提高了探测器的抗干扰能力，确保了系统的准确性。

关键词：AT89S52单片机, 金属探测器, 线性霍尔元件 ,电磁感应AN INTELLIGENT METAL DETECTOR BASED ON AT89C51Abstract: This paper describes the composition of hardware and software,working principles and the functions of an intelligent metal detector which mainly consists of AT89S52 Single Chip Micyoco and linear Hall-Effect Sensor. The equipment adopts UGN3503U linear hall-effect sensor as probe to detect the field change of the centre of a search coil resulted from eddy current effect and turn this magnetic field change into voltage change. The SCM measures the peak value of voltage and compares it with reference voltage. Then determine whether detect metal or not. In case of detection of a metallic mass, the Metal Detector provides an acoustical and optical alarm. The systems software adopts the assembler language to be written. Inside the software, the digital filter technology is utilized to eliminate the jamming. So the stability of system and the measuring veracity are improved.Key word：AT89S52SCM (Single Chip Micyoco) metal detector，electromagnetic，the effect of inductance目录1绪论 (1)1.1引言 (1)1.2探测器的发展状况及应用 (1)1.3本文研究的主要内容 (4)2系统的总体设计 (5)2.1系统设计的理论依据 (5)2.1.1线圈介质条件的变化 (5)2.1.2涡流效应 (6)2.2系统组成 (6)3系统硬件设计 (8)3.1系统硬件选型 (8)3.2系统电路设计 (13)3.2.1系统组成框图 (13)3.2.2电路原理图 (14)3.2.3线圈振荡电路 (14)3.2.4数据采集电路 (16)3.2.5 A/D转换电路 (17)3.2.6显示报警电路 (18)3.2.7整机工作原理描述 (19)3.2.8灵敏度分析 (20)4系统软件设计 (21)4.1软件设计思想 (21)4.2软件流程 (21)4.2.1主程序流程图 (21)4.2.2中断服务程序 (23)4.2.3初始化子程序 (23)4.2.4数字滤波程序设计 (24)结论 (27)参考文献 (28)致谢 (29)附录一电路原理图 (30)附录二程序清单 (31)1绪论1.1引言金属探测器作为一种最重要的安全检查设备，己被广泛地应用于社会生活和工业生产的诸多领域。

基于单片机的金属探测器设计任务书一、任务背景随着科技的发展和社会的进步，金属探测器在安全检查、资源勘探等领域扮演着重要角色。

基于单片机的金属探测器由于其低成本、高性能的特点，成为了当前研究的热点。

本任务书旨在设计一个基于单片机的金属探测器，以满足实际应用需求。

二、任务目标1. 设计一个基于单片机的金属探测器原型；2. 实现金属探测器对金属目标的准确探测和报警功能；3. 优化设计方案，提高金属探测器的性能和可靠性。

三、任务内容1. 硬件设计：(1) 选择合适的传感器：根据金属探测的需求，选择适用于单片机的金属传感器，如电磁感应传感器、电阻传感器等。

(2) 搭建电路：根据传感器的特性和单片机的工作要求，设计并搭建合适的电路，包括传感器接口电路、信号放大电路、滤波电路等。

(3) 选择合适的单片机：根据金属探测器的功能要求和硬件设计方案，选择合适的单片机进行控制和信号处理。

(4) 设计电源模块：为金属探测器提供稳定、可靠的电源，设计合适的电源模块。

2. 软件设计：(1) 编写单片机控制程序：根据金属探测器的功能需求，编写合适的单片机控制程序，实现对传感器的数据采集、信号处理和报警控制等功能。

(2) 开发用户界面：设计直观友好的用户界面，使用户可以方便地操作金属探测器并获取探测结果。

(3) 优化算法：对探测信号进行合理的算法处理，提高金属探测器的探测准确性和灵敏度。

3. 软硬件集成：(1) 将硬件和软件部分进行集成，实现金属探测器的整体功能。

(2) 进行系统测试和性能评估，对金属探测器进行功能和可靠性测试，确保其满足设计要求。

四、任务计划1. 第1周：调研金属探测器的基本原理和技术，确定硬件设计方案；2. 第2周：完成金属传感器的选择和电路搭建；3. 第3周：完成单片机的选择和控制程序的编写；4. 第4周：开发用户界面和优化算法；5. 第5周：进行软硬件集成，进行系统测试和性能评估；6. 第6周：完善任务书和项目报告，进行总结和展望。

基于单片机的金属探测系统设计摘要在烟草、塑料、食品、制药、水泥、造纸、纺织、木材加工等很多行业中,经常会由于在物料中混有金属而导致设备损坏,产品质量下降,严重影响了正常生产,使得厂家和广大消费者都蒙受损失。

针对以上问题，本系统设计提出了金属探测、坐标定位、坐标数据存储与显示等解决方案，为后续的金属剔除设备提供了数据支持。

本系统设计基于把500*500mm的未知区域区虚拟均匀分割成250000个1*1mm的坐标格，用以确定金属的位置坐标，实现了高精度金属坐标定位（坐标误差小于±1mm）。

本设计以MSP430F149单片机为系统控制核心，以轴承导轨作为系统金属检测框架系统，以TS3384N8三相24V步进电机作为金属检测动力系统及坐标采集系统，并配以金属检测电路、信号调理电路、声光报警电路、液晶显示电路等外设电路，实现了对未知区域的进行全自主、高精度的金属检测。

本设计实现了以轴承导轨载体平台、全自主无死角探测、高精度坐标定位显示及坐标存储、智能声光报警等功能。

全自主高速检测系统提高了工作效率，为以后扩展安装在工业自动化流水线上奠定了基础。

关键字：金属探测；巡回扫描；坐标显示；金属定位Design Of Intelligent Metal Detecting SystemBased On MCUAbstractIn tobacco, plastics, food, pharmaceutical, cement, paper, textile, wood processing and many other industries, because the materials are mixed with metal, the machines are damaged, which lead to lower-quality product. The normal production is seriously affected, and manufacturers and consumers suffer losses.To solve these problems, the metal detector, coordinate position, and other coordinate data storage and display are proposed,which provide data support for the subsequent metal removing device.The system design is based on the 500 * 500mm unknown even regional area which is divided into 250 000 of the grid which is1*1mm. It realizes high precision metal coordinate positioning (coordinates error is less than ± 1mm). The design useMSP430F149 microcontroller as the core,bearing guide rail as metal detector frame,TS3384N8 24V three-phase stepper motor as the metal detection power system and coordinate collection system. The SCM combines with metal detector, signal conditioning circuits, alarm of sound light circuit, LCD circuit and other peripheral circuits,which realizes precision metal detection for an unknown region.The design realizes fully autonomous detection without dead ends, high-precision positioning, displaying,storing the coordinates, intelligent sound and light alarming which is based on bearing guide rai.It improves the efficiency through fully autonomous high-speed detection system,and lays the foundation for the future expansion in industrial automation lines.Keyword：Metal detecting; tour scanning; coordinate display; metal Positioning目录摘要 (I)Abstract (II)目录 (III)第1章绪论 (1)1.1 金属探测系统的发展历史 (1)1.2 设计背景和意义 (2)1.3 研究现状与发展趋势 (3)1.4 本设计的实际意义 (4)第2章设计方案论证 (5)2.1 以智能小车为载体平台的扫描式探测 (5)2.2 以导轨支架为载体平台的扫描式探测 (6)2.3 方案对比与选择 (8)第3章硬件系统设计 (11)3.1 机械结构设计 (11)3.1.1 轴承在系统中的应用 (11)3.1.3 滑块在系统中的应用 (12)3.1.4 齿轮在系统中的应用 (13)3.2 硬件电路系统设计 (14)3.2.1 核心控制器系统 (14)3.2.2 金属检测系统 (20)3.2.3 坐标显示系统 (21)3.2.4 电机控制系统 (22)3.2.5 声光报警系统 (24)第4章软件系统设计 (26)4.1 金属检测软件系统设计 (27)4.2 步进电机控制系统软件设计 (27)4.3 坐标显示系统软件设计 (28)4.4 报警系统软件设计 (30)图4-5 报警系统程序流程图 (30)第5章系统结论 (31)参考文献 (32)谢辞 (35)附录一 (37)附录二 (38)第1章绪论金属探测系统是用来探测金属的电子检测系统[1]。

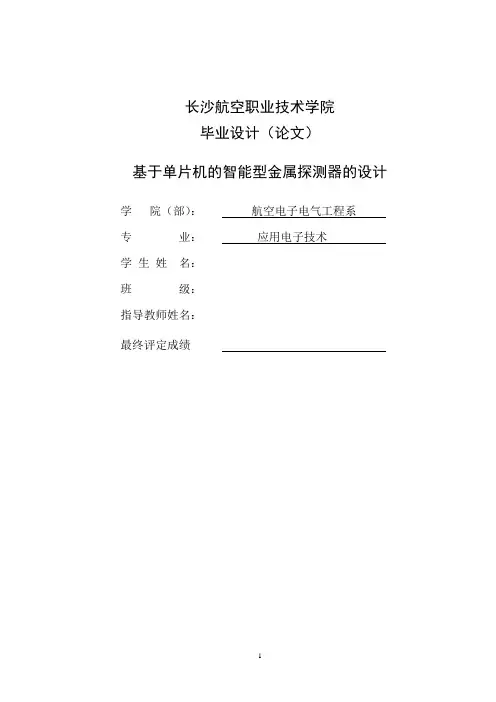

长沙航空职业技术学院毕业设计（论文）基于单片机的智能型金属探测器的设计学院（部）：航空电子电气工程系专业：应用电子技术学生姓名：班级：指导教师姓名：最终评定成绩摘要金属探测器是专门用来探测金属的仪器。

广泛应用于工业生产、安检、娱乐等领域。

这里我们设计的是一个基于单片机的手持金属探测器。

它可以检测到人随身携带的金属物品，如小刀、钢笔甚至可以检测到香烟盒(内部有铝薄膜)。

可随身携带，使用方便。

金属探测是根据电磁感应原理制成的，将一金属置于变化的磁场当中时，根据电磁感应原理就会在金属内部产生涡流，涡流产生的磁场反过来又影响原磁场，这种变化可以转换为电压幅值的变化，供相关电路进行检测。

它也可以表现为振荡电路频率的变化，用检测频率的办法进行检测，这里使用的是后者，振荡部分由电容三点式振荡电路组成，产生的正弦波进行放大和脉冲转换电路，再送入单片机，由单片机探测它频率的变化。

当遇见金属时由于电磁感应原理原先建立起来的振荡将受到影响，频率将发生变化，单片机探测到这种变化后进行报警。

本次金属探测器的设计还给它添加了接口可以和外围的系统进行通讯，这里实现了与液晶显示，键盘和AT89S52组成的外围数据处理与显示模块的通信，对前端探测到的数据进行再处理和分析，并将结果显示在液晶屏幕上，并可以通过键盘对前端的探测进度进行设置。

关键字：金属探测；电磁感应原理；单片机；涡流；振荡电路ABSTRACTMetal detector is an instrument which use for detecting metal specially. it has been extensively used in produce ,Safety inspection, entertainment and so on. Here we designed a handheld metal detectors which based on the MCU. It can detect people carrying metal items such as knives,pens and even boxes of cigarettes (within the aluminum film). Portable, easy to use.It is made according to principle of electromagnetism induction. when we put an metal object around magnetic field with changing series. there will produce vortex inner metal object. The vortex will create magnetic field too. The new magnetic field will affect the old. The change can be convert into voltage signal for detecting by relative electrocircuit . It can also convert into frequency signal and be detected by frequency detector. Here we use the second method. The oscillation circuit part is composed by Capacitance three-point oscillation circuit. The signal created by the part is magnified first and then convert into impulse signal. Then it can be processed by SCM. SCM detect its frequency ,compare with the base frequency and then determine whether to worn.We add an interface to the detector. So it can communicate with other SCM system which content a lcd,a keyboard,a SCM. The SCM system can process the data more precisely and then display the result through lcd.the keyboard is used for user who want to set the detecting precision.Keywords:metaldetector;the principle of electromagnetism induction;SCM;vortex;oscillation circuit目录1 引言 (5)2 综述 (7)3 方案论证 (9)3.1 基于单片机的金属探测器的设计方案 (9)3.2 MD—898K金属探测器 (10)4 总体设计 (10)4.1 硬件电路设计 (11)4.1.1 线圈振荡电路 (13)4.1.2 数据采集电路 (14)4.1.3系统控制单元(AT89S52简介) (19)4.2 软件结构设计 (29)4.2.1 前端程序结构设计 (29)4.2.2 外围数据处理与显示程序结构设计 (30)4.3单元电路设计 (31)4.3.1 振荡电路设计 (31)4.3.2 放大电路和脉冲变换电路 (32)4.3.3单片机系统 (34)4.3.4 外围设置与显示系统 (35)4.4软件模块设计 (36)4.4.1前端软件设计 (37)4.4.2 外围数据处理与显示模块设计 (41)总结 (43)致谢 (44)参考文献 (45)附录 (47)附录一系统实物图 (47)附录二防抖动键盘处理源程序 (48)附录三前端金属探测部分源程序 (54)附录四外围金属探测精度设置源程序 (66)致谢 (78)1 引言金属探测器是一中专门用来探测金属的仪器，除了探测有金属外壳或金属部件的地雷以外，还可以用来探测隐蔽在墙壁内部的电线、埋在地下的水管电缆，甚至能够地下探宝，发现埋藏在地下的金属物体。

摘要本文着重介绍了一种基于AT89S52单片机控制的智能型金属探测器的硬件组成、软件设计、工作原理及主要功能。

该金属探测器以AT89S52单片机为核心，采用线性霍尔元件UGN3503作为传感器，来感应金属涡流效应引起的通电线圈磁场的变化，并将磁场变化转化为电压的变化，单片机测得电压值，并与设定的电压基准值相比较后，决定是否探测到金属。

系统软件采用汇编语言编写。

在软件设计中，采用了数字滤波技术消除干扰，提高了探测器的抗干扰能力，确保了系统的准确性。

此外，文中还对影响金属探测器的灵敏度与稳定性的因素进行了探讨，认为仪器的工作频率、检测线圈的尺寸及匝数等是影响灵敏度的主要因素;而应用现场的环境温度、湿度及线圈的制作工艺和供电电源的稳定程度是仪器稳定性的影响因素。

关键词：单片机，金属探测器，线性霍尔元件，电磁感应，灵敏度ABSTRCTThis paper describes the composition of hardware and software,working principles and the functions of an intelligent metal detector which mainly consists of AT89S52 Single-Chip Microcomputer and linear Hall-Effect Sensor. The equipment adopts UGN3503U linear hall-effect sensor as probe to detect the magnetic field change of the centre of a search coil resulted from eddy current effect and turn this magnetic field change into voltage change.The Single-Chip Microcomputer measures the peak value of voltage and compares it with reference voltage.Then determine whether detect metel or not.In case of detection of a metallic mass,the Metal Detector porvides an acoustical and optical alarm.The systems software adopts the assmbler language to be written.Inside the software,the digital filter technology is utilized to eliminate the jamming.So the stability of system and measuring veracity are improved.The effect of all factors on sensitivity and stability of Metel Detetor are discussed in this paper.It is concluded that the operating frequency,the size of the search coil and turns are the main factors effected on the sensitivity of the instrument: the environment temperature and humidity in site,the winding technology of coils and the stability of power supply are the factors effected on stability of instrument.KEY WORDS: Single-Chip Microcomputer, metal detector, linear hall-effect sensor, electric-magnetic induction, sensitivity目录前言 (1)第1章分析探测金属的理论依据 (2)1.1理论描述 (2)1.1.1线圈介质条件的变化 (2)1.1.2涡流效应 (3)第2章硬件电路设计 (5)2.1系统组成 (5)2.2硬件电路功能描述 (5)2.2.1线圈振荡电路 (6)2.2.2数据采集电路 (7)2.2.3 A/D转换电路 (11)2.2.4系统控制单元 (14)2.2.5键盘控制电路 (15)2.2.6显示报警电路 (16)2.2.7电源电路 (17)2.3整机工作原理描述 (18)第3章系统软件设计 (19)3.1软件设计思想 (19)3.2数字滤波及算法说明 (20)3.3主程序流程图 (20)3.3.1键盘控制程序设计 (22)3.3.2数字滤波程序设计 (22)3.3.3显示与报警程序设计 (24)第4章主要技术指标分析 (25)4.1主要技术指标分析 (25)4.4.1工作频率 (25)4.4.2灵敏度分析 (25)4.4.3稳定性分析 (25)第5章仿真、调试结果及分析 (26)5.1 仿真、调试目的与内容 (26)5.2 仿真结果及分析 (26)5.3 试验总结 (28)第6章结论 (29)参考文献 (30)致谢 (31)附录1 电路原理图 (32)附录2 各模块程序清单 (33)前言金属探测器作为一种最重要的安全检查设备，己被广泛地应用于社会生活和工业生产的诸多领域。

基于80C51的电动智能单片机摘要80C51单片机是一款八位单片机，它的易用性和多功能性受到了广大使用者的好评。

这里介绍的是如何用80C51单片机来实现长春工业大学的毕业设计，该设计是结合科研项目而确定的设计类课题。

本系统以设计题目的要求为目的，采用80C51单片机为控制核心，利用超声波传感器检测道路上的障碍，控制电动小汽车的自动避障，快慢速行驶，以及自动停车，并可以自动记录时间、里程和速度，自动寻迹和寻光功能。

整个系统的电路结构简单，可靠性能高。

实验测试结果满足要求，本文着重介绍了该系统的硬件设计方法及测试结果分析。

采用的技术主要有：（1）通过编程来控制小车的速度；（2）传感器的有效应用；（3）新型显示芯片的采用.关键词80C51单片机、智能、光电检测器、PWM调速、电动小车Design and create an intelligence electricity motive small carAbstract80C51 is a 8 bit single chip computer. Its easily using and multi-function suffer large users. This article introduces the CCUT graduation design with the 80C51 single chip computer. This design combines with scientific research object. This system regards the request of the topic, adopting 80C51 for controlling core, super sonic sensor for test the hinder. It can run in a high and a low speed or stop automatically. It also can record the time, distance and the speed or searching light and mark automatically the electric circuit construction of whole system is simple, the function is dependable. Experiment test result satisfy the request, this text emphasizes introduced the hardware system designs and the result analyze.The adoption of technique as:(1)Reduce the speed by program the engine；(2)Efficient application of the sensor;(3)The adoption of the new display chip.Keywords 80C51 single chip computer, light electricity detector, PWM speed adjusting, Electricity motive small car目录第一章前言 (1)第二章方案设计与论证 (3)一直流调速系统 (3)二检测系统 (4)三显示电路 (9)四系统原理图 (9)第三章硬件设计 (10)一 80C51单片机硬件结构 (10)二最小应用系统设计 (11)三前向通道设计 (12)四后向通道设计 (15)五显示电路设计 (17)第四章软件设计 (20)一主程序设计 (20)二显示子程序设计 (24)三避障子程序设计 (25)四软件抗干扰技术 (26)五“看门狗”技术 (28)六可编程逻辑器件 (29)第五章测试数据、测试结果分析及结论 (30)致谢 (31)参考文献 (32)附录A 程序清单 (33)附录B 硬件原理图 (41)第一章前言随着汽车工业的迅速发展，关于汽车的研究也就越来越受人关注。

基于单片机的智能仪器综合设计实验一、实验目的在实验一~实验三的基础上，完成综合设计实验，学会信号采集、数据处理、键盘控制、LCD或LED显示等功能的智能仪器设计。

二、复习与参考实验一~实验三三、设计指标利用K分度号热电偶进行温度检测，测温范围为500-1200ºC，室温为20ºC，用LCD或LED显示室温和测量温度。

具有4路温度信号循环检测功能，通道切换时间可调；具有任意指定通道显示功能。

四、实验要求1.选择传感器，设计硬件电路,包括检测电路、信号调理电路、AD转换电路、单片机最小系统、LED显示（单号）、LCD显示（双号）、独立式按键，画出电路原理图。

2.画出软件流程图。

3.用Keil C51编写程序。

3.实验结果在LCD或LED上显示出来。

4．实验前完成第1、2项备查。

五、实验仪器设备和材料清单PC机；单片机实验板、连接导线、ST7920图形液晶模块Keil c51软件六、实验成绩评定方法实验成绩包括预习、实验完成质量、实验报告质量3部分组成，各部分所占比例分别为30%、40%、30%。

八、实验报告要求实验报告格式：●实验名称●实验目的●实验内容●硬件设计●软件设计●调试过程●参考文献●附1：电路原理图●附2：程序清单附录：实验程序源代码如下：(陈寅)#include "reg51.h"#define THC0 0xee //5ms时间常数设置#define TLC0 0x00sbit ADWR=P3^6; /***WR*****/sbit ADRD=P3^7; /***RD*****/sbit ADCS=P2^7; /***CS*****/sbit EOC=P3^3; /***EOC****/sbit ADA=P1^3; //通道选择引脚sbit ADB=P1^4;sbit ADC=P1^5;sbit CS =P1^0; /****************/sbit SID=P1^1; /**液晶引脚定义**/sbit SCLK=P1^2; /****************/sbit MODE=P2^0; /*************************/sbit UP=P2^1; /*四个按键接口，0表示按下*/sbit DOWN=P2^2; /*************************/sbit LED1=P2^3; /**4个LED灯引脚定义**/sbit LED2=P2^4; /********************/sbit LED3=P2^5; /********************/sbit LED4=P2^6; /********************//***************500～1200°C范围的K分度表，间隔10*******************/ unsigned int code K_TABLE[71]={20644,21066,21493,21919,22346,22772,23198,23624,24050,24476,24902,25327,25751,26176,26599,27022,27445,27867,28288,28709,29128,29547,29965,30383,30799,31214,31629,32042,32455,32866,33277,33686,34095,34502,34909,35314,35718,36121,36524,36925,37325,37725,38122,38519,38915,39310,39703,40096,40488,40897,41296,41657,42045,42432,42817,43202,43585,43968,44349,44729,45108,45486,45863,46238,46612,46985,47356,47726,48095,48462,48828}; unsigned char GetAdData[10]={0}; //存放获得AD值的数组变量unsigned char ViewTemperature[4]={"0000"}; //显示温度缓冲数组变量unsigned MODESelect=1;int ChangeTime=2; //通道切换时间，单位Sint TongDao=1;void delay(unsigned int j){unsigned char i;do{for(i=0;i<100;i++);}while(j--);}void send_command(unsigned char command_data) //发送命令{unsigned char i;unsigned char i_data;i_data=0xf8; //操作命令,可以查看资料delay(10);CS=1;SCLK=0;for(i=0;i<8;i++){SID=(bit)(i_data&0x80);SCLK=0;SCLK=1;i_data=i_data<<1;}i_data=command_data;i_data&=0xf0;for(i=0;i<8;i++){SID=(bit)(i_data&0x80);SCLK=0;SCLK=1;i_data=i_data<<1;}i_data=command_data;i_data=i_data&0x0f;i_data<<=4;for(i=0;i<8;i++){SID=(bit)(i_data&0x80);SCLK=0;SCLK=1;i_data=i_data<<1;}CS=0;}void send_data(unsigned char command_data) //发送数据{unsigned char i;unsigned char i_data;i_data=0xfa; //操作命令,可以查看资料delay(10);CS=1;for(i=0;i<8;i++){SID=(bit)(i_data&0x80);SCLK=0;SCLK=1;i_data=i_data<<1;}i_data=command_data;i_data&=0xf0;for(i=0;i<8;i++){SID=(bit)(i_data&0x80);SCLK=0;SCLK=1;i_data=i_data<<1;}i_data=command_data;i_data=i_data&0x0f; //取低四位i_data<<=4; //左移四位，从而变成高四位for(i=0;i<8;i++){SID=(bit)(i_data&0x80);SCLK=0;SCLK=1;i_data=i_data<<1;}CS=0;}void InitLCD() //液晶初始化{send_command(0x30); //功能设置:一次送8位数据,基本指令集send_command(0x06); //点设定:显示字符/光标从左到右移位,DDRAM地址加1send_command(0x0c); //显示设定:开显示,显示光标,当前显示位反白闪动send_command(0x04); //显示设定:开显示,显示光标,当前显示位反白闪动send_command(0x01); //清DDRAMsend_command(0x02); //DDRAM地址归位send_command(0x80); //把显示地址设为0X80，即为第一行的首位}/* x,y为起始座标x(0<=x<=3),y(0<=y<=7),x为行座标,y为列座标;how为要显示汉字的个数;style为显示字符的类型，0表汉字，1表字母；str是要显示汉字的地址*/void Display(unsigned char x,unsigned char y,unsigned char how,bit style,unsigned char *stri) //液晶显示{unsigned char hi=0;if(x==0) send_command(0x80+y);else if(x==1) send_command(0x90+y);else if(x==2) send_command(0x88+y);else if(x==3) send_command(0x98+y);if(style==0){for(hi=0;hi<how;hi++){send_data(*(stri+hi*2));send_data(*(stri+hi*2+1));}}elsefor(hi=0;hi<how;hi++) send_data(*(stri+hi));}float LvBo(void)//复合滤波{unsigned char max,min,i;unsigned int sum=0;float U1;max=GetAdData[0];min=GetAdData[0];for(i=0;i<10;i++){sum=sum+GetAdData[i];if(max<GetAdData[i]) max=GetAdData[i];if(min>GetAdData[i]) min=GetAdData[i];}sum=sum-max-min;U1=(float)sum/8;U1=10.0*((U1*5.0)/255); //换成mvreturn U1;}void search (void)//查表子函数{unsigned int da=0,max,min,mid,j;unsigned int var;da=LvBo()*1000; //u1扩大1000倍da=da+798; //20度max=71;min=0;var=0;while(1){mid=(max+min)/2; //中心元素位置if(K_TABLE[mid]==da) {var=mid*10;break;} //中心元素等于查表元素,计算相应温度else if(K_TABLE[mid]>da) max=mid-1;else min=mid+1;if(max-min==1) /*线性插值计算温度值*/{j=(K_TABLE[max]-K_TABLE[min])/10; /*表中相邻两值对应温度相差10°C*/j=(da-K_TABLE[min])/j;var=10*min+j;break;}if(max==min){if(da>=K_TABLE[min]){j=(K_TABLE[min+1]-K_TABLE[min])/10;j=(da-K_TABLE[min])/j;}else if(da<K_TABLE[min]){j=(K_TABLE[min]-K_TABLE[min-1])/10;j=(da-K_TABLE[min-1])/j;min=min-1;}var=10*min+j;break;}}var=var+500;ViewTemperature[0]=var/1000+0x30;ViewTemperature[1]=var/100%10+0x30;ViewTemperature[2]=var/10%10+0x30;ViewTemperature[3]=var%10+0x30;}void LcdDisplay(void){unsigned char ViewMODESelect,ViewTongDao[5]={"0 "},ViewChangeTime[5]={"00(S)"};ViewMODESelect=MODESelect+0x30;ViewTongDao[0]=TongDao+0x30;if(MODESelect==1||MODESelect==2){if(MODESelect==1) Display(0,3,5,0,"：自动切换");else if(MODESelect==2) Display(0,3,5,0,"：手动切换");Display(0,0,2,0,"模式"); //液晶显示Display(0,2,1,1,&V iewMODESelect);Display(1,0,5,0,"温度通道：");Display(1,5,5,1,V iewTongDao);Display(2,0,4,0,"温度值：");Display(2,4,4,1,V iewTemperature);Display(2,6,2,1,"℃");}else if(MODESelect==3){ViewChangeTime[0]=ChangeTime/10+0x30;ViewChangeTime[1]=ChangeTime%10+0x30;Display(0,0,2,0,"模式");Display(0,2,1,1,&V iewMODESelect);Display(0,3,5,0,"：设置时间");Display(1,0,5,0,"切换时间：");Display(1,5,5,1,V iewChangeTime);Display(2,0,14,1," "); //本行清屏}}void TDSelect(void) //AD通道设置{if(TongDao>=5) TongDao=1;if(TongDao<=0) TongDao=4;if(TongDao==1) {ADC=0;ADB=0;ADA=0;}else if(TongDao==2) {ADC=0;ADB=0;ADA=1;}else if(TongDao==3) {ADC=0;ADB=1;ADA=0;}else if(TongDao==4) {ADC=0;ADB=1;ADA=1;}}main(){unsigned char AdCount=0; //用来存放AD采集次数InitLCD();TMOD=0x11; //定时器0初始化TH0=THC0;TL0=TLC0;TR0=1;ET0=1;EA=1;P2|=0x07; //按键初始为高while(1){ADWR=1; /************/ADCS=0; /************/ADWR=0; /**AD初始化**/ADWR=1; /************/while(!EOC); //等待转换结束ADRD=0;GetAdData[AdCount]=P0; //读取转换结果AdCount++;if(AdCount>=10) //连续采集10次值{AdCount=0;search(); //查表LED1=!LED1;LcdDisplay(); //显示}}}void Timer0() interrupt 1{static unsigned char count=0,UPFlag=1,DOWNFlag=1; //按键标志位static unsigned int TimeCount=0;TH0=THC0;TL0=TLC0;if(MODE==0||UP==0||DOWN==0){count++;if(count>=30) //消抖处理{count=0;if(MODE==0) //按键按下{MODESelect++;if(MODESelect>=4) MODESelect=1;}else if(UP==0){UPFlag=0;if(MODESelect==2){TongDao++;TDSelect();}}else if(DOWN==0){DOWNFlag=0;if(MODESelect==2){TongDao--;TDSelect();}}}}else count=0;if(MODESelect==1){TimeCount++;if(TimeCount>=(ChangeTime*1000/5)){TimeCount=0;TongDao++;TDSelect();}}else if(MODESelect==3){if(UPFlag==0) {UPFlag=1;ChangeTime++;}else if(DOWNFlag==0){DOWNFlag=1;ChangeTime--;if(ChangeTime<=0) ChangeTime=1;}}}。

基于5单片机的金属探测器本科设计基于51单片机的金属探测器摘要本文着重介绍了一种基于AT89S52单片机控制的智能型金属探测器的硬件组成、软件设计、工作原理及主要功能。

该金属探测器以AT89S52单片机为核心，采用线性霍尔元件UGN3503作为传感器，来感应金属涡流效应引起的通电线圈磁场的变化，并将磁场变化转化为电压的变化，单片机测得电压值，并与设定的电压基准值相比较后，决定是否探测到金属。

系统软件采用汇编语言编写。

在软件设计中，采用了数字滤波技术消除干扰，提高了探测器的抗干扰能力，确保了系统的准确性。

此外，文中还对影响金属探测器的灵敏度与稳定性的因素进行了探讨，认为仪器的工作频率、检测线圈的尺寸及匝数等是影响灵敏度的主要因素;而应用现场的环境温度、湿度及线圈的制作工艺和供电电源的稳定程度是仪器稳定性的影响因素。

关键词：单片机，金属探测器，线性霍尔元件，电磁感应，灵敏度ABSTRCTThis paper describes the composition of hardware and software,working principles and the functions of an intelligent metal detector which mainly consists of AT89S52 Single-Chip Microcomputer and linear Hall-Effect Sensor. The equipment adopts UGN3503U linear hall-effect sensor as probe to detect the magnetic field change of the centre of a search coil resulted from eddy current effect and turn this magnetic field change into voltage change.The Single-Chip Microcomputer measures the peak value of voltage and compares it with reference voltage.Then determine whether detect metel or not.In case of detection of a metallic mass,the Metal Detector porvides an acoustical and optical alarm.The systems software adopts the assmbler language to be written.Inside the software,the digital filter technology is utilized to eliminate the jamming.So the stability of system and measuring veracity are improved.The effect of all factors on sensitivity and stability of Metel Detetor are discussed in this paper.It is concluded that the operating frequency,the size of the search coil and turns are the main factors effected on the sensitivity of the instrument: the environment temperature and humidity in site,the winding technology of coils and the stability of power supply are the factors effected on stability of instrument.KEY WORDS: Single-Chip Microcomputer, metal detector, linear hall-effect sensor, electric-magnetic induction, sensitivity目录前言 (1)第1章分析探测金属的理论依据 (3)1.1理论描述 (3)1.1.1线圈介质条件的变化 (3)1.1.2涡流效应 (4)第2章硬件电路设计 (6)2.1系统组成 (6)2.2硬件电路功能描述 (6)2.2.1线圈振荡电路 (7)2.2.2数据采集电路 (8)2.2.3 A/D转换电路 (12)2.2.4系统控制单元 (15)2.2.5键盘控制电路 (16)2.2.6显示报警电路 (17)2.2.7电源电路 (18)2.3整机工作原理描述 (19)第3章系统软件设计 (20)3.1软件设计思想 (20)3.2数字滤波及算法说明 (21)3.3主程序流程图 (21)3.3.1键盘控制程序设计 (23)3.3.2数字滤波程序设计 (23)3.3.3显示与报警程序设计 (25)第4章主要技术指标分析 (26)4.1主要技术指标分析 (26)4.4.1工作频率 (26)4.4.2灵敏度分析 (26)4.4.3稳定性分析 (26)第5章仿真、调试结果及分析 (27)5.1 仿真、调试目的与内容 (27)5.2 仿真结果及分析 (27)5.3 试验总结 (29)第6章结论 (30)参考文献 (31)致谢 (32)附录1 电路原理图 (33)附录2 各模块程序清单 (34)代做本论文毕业设计实物。

参赛作品班级：电气0906姓名：徐金磊学号：0401090603电气工程系河南工业职业技术学院1.1 摘要本文介绍的是一种基于AT89S52单片机控制的智能型金属探测器重点研究了它的硬件组成、软件设计、工作原理及主要功能。

该金属探测器以AT89S52单片机为核心，采用线性霍尔元件UGN3503作为传感器，来感应金属涡流效应引起的通电线圈磁场的变化，并将磁场变化转化为电压的变化，单片机测得电压值，并与设定的电压基准值相比较后，决定是否探测到金属。

系统软件采用汇编语言编写。

在软件设计中，采用了数字滤波技术消除干扰，提高了探测器的抗干扰能力，确保了系统的准确性。

1.2 简介金属探测器作为一种最重要的安全检查设备，己被广泛地应用于社会生活和工业生产的诸多领域。

比如在机场、大型运动会(如奥运会)、展览会等都用金属探测器来对过往人员进行安全检测，以排查行、包裹及人体夹带的刀具、枪支、弹药等伤害性违禁金属物品;工业部门(包括手表、眼镜、金银首饰、电子等生产含有金属产品的工厂)也使用金属探测器对出入人员进行检测，以防止贵重金属材料的丢失;目前，就连考试也开始启用金属探测器来防止考生利用手机等工具进行作弊。

由此可见，金属探测器对工业生产及人身安全起着重要的作用。

而为了能够准确判定金属物品藏匿的位置，就需要金属探测器具有较高的灵敏度。

目前。

国外虽然已有较为完善的系列产品，但价格及其昂贵；国传统的金属探测器则是利用模拟电路进行检测和控制的，其电路复杂，探测灵敏度低，且整个系统易受外界干扰。

本文介绍的基于单片机的智能型金属探测器，采用灵敏度极高的线性霍尔元件作为传感器，感应由于金属出现引起的探测线圈周围磁场的变化，提高了检测精度:处理部件则采用AT89S52单片机作为检测和控制核心，对检测结果进行分析判断，有效地保证了检侧原理的实施；此外，利用软件滤波的方法代替了传统探测器复杂的模拟电路器件，大大提高了系统的可靠性、灵敏度和抗干扰性。

毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。

尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。

对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。

作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。

作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。

除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。

对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。

本人完全意识到本声明的法律后果由本人承担。

作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。

本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。

涉密论文按学校规定处理。

作者签名：日期：年月日导师签名：日期：年月日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。

基于单片机的金属探测器设计任务书任务书课程名称：嵌入式系统设计设计主题：基于单片机的金属探测器设计设计要求：1. 设计一个金属探测器系统，能够准确探测到地下埋藏的金属物体。

2. 使用单片机作为控制核心，实现金属探测器的信号处理和控制功能。

3. 系统需要具备以下功能：a. 能够检测到金属物体的存在并发出相应的信号或提示。

b. 能够显示金属物体的信号强度或距离信息。

c. 能够调节灵敏度以适应不同场景下的金属探测需求。

d. 操作简便、实用可靠。

4. 设计需要考虑以下方面：a. 金属探测器的硬件设计，包括传感器选择、放大电路设计等。

b. 信号处理算法的设计和实现。

c. 用户界面设计，包括显示屏、按键等。

d. 可靠性和稳定性的考虑。

5. 设计过程中需要进行模拟实验和调试，确保系统功能的正确实现。

6. 编写完整的设计报告，包含设计思路、原理图、代码、实验结果等内容。

评分标准：1. 设计的功能完整性和实用性。

2. 硬件设计和信号处理算法的正确性和稳定性。

3. 系统的可靠性和灵敏度可调性。

4. 设计报告的完整性和技术水平。

时间安排：1. 第1-2周：了解金属探测器的原理和常用技术。

2. 第3-4周：进行硬件设计，包括传感器选择和放大电路设计。

3. 第5-6周：进行信号处理算法的设计和实现。

4. 第7-8周：进行用户界面设计和系统集成。

5. 第9-10周：进行模拟实验和调试。

6. 第11-12周：编写设计报告并进行论文答辩。

备注：以上时间安排仅为参考，具体时间安排可根据实际情况进行调整。

设计任务书（续）任务名称：基于单片机的金属探测器设计任务要求与评分标准：1. 手动和自动调节灵敏度功能：提供手动调节灵敏度的按钮，以便用户根据需要进行灵敏度的调整。

同时，实现自动调节灵敏度的功能，使系统可以根据探测环境的不同自动进行灵敏度的调节。

评分标准：调节功能是否灵敏、切合实际探测需求，自动调节灵敏度功能是否准确、响应迅速。

2. 检测准确性和稳定性：确保金属探测器系统能够准确地识别金属物体，排除误报的可能性，并保持稳定的性能。

声明本人重声明：所呈交的毕业设计（论文）是本人在指导教师指导下进行的研究工作与取得的研究成果。

其中除加以标注和致的地方，以与法律规定允许的之外，不包含其他人已经发表或撰写完成并以某种方式公开过的研究成果，也不包含为获得其他教育机构的学位或证书而作的材料。

其他同志对本研究所做的任何贡献均已在文中作了明确的说明并表示意。

本毕业设计（论文）成果是本人在师大学读书期间在指导教师指导下取得的，成果归师大学所有。

特此声明。

声明人（毕业设计（论文）作者）学号：声明人（毕业设计（论文）作者）签名：签名日期：年月日摘要本文介绍了一种基于AT89S52单片机控制的智能型金属探测器的硬件组成、软件设计、工作原理与主要功能。

该金属探测器以AT89S52单片机为核心，采用线性霍尔元件UGN 3503U作为传感器来感应金属涡流效应引起的通电线圈周围磁场的变化，并将磁场变化转化为电压的变化，单片机将测得的电压值与试验测定的基准电压值相比较，以确定是否探测到金属。

该系统软件采用C语言来写，在软件设计中，采用了算术平均值滤波消除干扰，提高了探测器的抗干扰能力，确保了系统的准确性。

关键词：单片机，金属探测器，线性霍尔元件，电磁感应，涡流AbstractThis paper describes the composition of hardware and software，working principles and the functions of an intelligent metal detector which mainly consistsof AT89S52 Single Chip Micyoco and linear Hall-Effect Sensor. The equipmentadopts UGN3503U linear hall-effect sensor as probe to detect the magnetic field change of the centre of a search coil resulted from eddy current effect and turn this magnetic field change into voltage change. The SCM measures the peak value ofvoltage and compares it with reference voltage. Then determine whether detectmetal or not. In case of detection of a metallic mass, the Metal Detector providesan acoustical and optical alarm. The systems software adopts the C language to be written. Inside the software, the Arithmetic meanfilter technology is utilizedto eliminate the jamming. So the stability of system and the measuring veracity areimproved.Keywords: SCM(Single Chip Micyoco)，metal detector, linear hall-effect sensor, electric-magnetic induction, eddy current.目录摘要AbstractI1引言02 设计要求03 探测金属的理论依据04 方案论证14.1 方案一14.2 方案二25 硬件部分的设计35.1 线圈振荡电路：35.2 控制电路：45.2.1 线性霍尔传感器45.2.2 放大和峰值检波电路65.3 AD与单片机报警部分75.3.1 ADC080985.3.2 AT89S5295.4 基准电压采集结束部分125.5 报警部分125.6 显示部分125.7 电源部分126 工作原理简述137 系统软件设计148 设计部分仿真159 主要技术指标分析179.1 金属探测器的工作频率179.2 灵敏度分析179.3 稳定性分析18参考文献19附录一电路原理图20附录二源程序211引言全球第一台金属探测器诞生于1960年，五十年过去了，金属探测器经历了几代探测技术的变革，从最初的信号模拟技术到连续波技术直到今天所使用的数字脉冲技术，金属探测器简单的磁场切割原理被引入多种科学技术成果。

基于单片机的金属探测仪摘要：由于一些工业生产中，对金属杂质的检测十分严格，存在着检测难、灵敏度低、准确度低等问题，这就对金属的检测提出了更高的要求。

尽管目前已有很多金属检测设备，但对金属的检测还远远不够，究其原因，主要是灵敏度和准确度不够高。

对于绝大多数的金属探测仪设备，如果它的检测效率能够大大提高，就可以提高工业生产的效率。

关键词：51单片机，涡流，LC振荡，自动化1 引言以AT89C51为核心的检测金属技术的产生，它的诞生是金属探测器技术发展史上的一次创新和转折点，这个技术把原来的检测并观察单一的磁场变化革新成很多磁场相互叠加的磁场检测，再把被检测的区域分为很多个小的检测区域，把得到的检测区域在金属探测仪上形成一个检测的区域，这样金属探测仪就有了检测固定区域，如果一旦检测到金属，将信号传递给单片机并可及时报警。

2 基本原理本项目设计是采用AT89C51作为主核心芯片的金属探测器。

该金属探测器以AT89C51单片机为主要控制核心，采用电感式外设模块，来感应并且检测由金属涡流效应引起的铜线圈磁场的变化，然后把由前面产生打的变化的磁场间接转化为单片机可测的的电压，再由单片机LCD1602显示具体的电压，然后与我们设定阈值的电压值进行对比，最后对比的结果判断有没有探测到金属。

3 模块原件介绍3.1 LCD1602液晶LCD1602显示外设模块是普遍使用的显示外设模块。

它的组成部分有:字符型的液晶显示屏、显示模块的主驱动电路HD44780和扩展驱动电路HD44100，一些限流分压的电阻、电容等电子元器件一起焊在已经画好的电路PCB板子上。

有些厂家生产设计的LCD1602所用的芯片可能不一样，但是其使用的方法规范是一样的。

很多商家为了减少生产制造的成本，很多厂商都是直接将其裸芯片及电路设计做到PCB板子上。

[1]3.2 检测模块主要电子元器件是STC89C51和NE555时基电路。

它的工作时序为：CPU向单片机的I/O口输出一个很小的脉冲用于打开MOS管以及给振荡电路进行充电。
