第二十章第3节教学设计课题第二十章第3节电磁铁电磁继电器教学目标（一）知识与技能1．能描述电磁铁，说明电磁铁的工作原理。
2．通过实验探究知道电磁铁的磁性强弱与电流大小、线圈匝数的关系。
3．能说明电磁继电器的结构及工作原理，了解电磁继电器在生产、生活中的应用。
（二）过程与方法通过阅读说明书和观察电磁继电器，知道如何使用电磁继电器，会说明电磁继电器在实际电路中的工作过程。
（三）情感态度和价值观通过认识电磁铁的实际应用，加强物理与生活的联系，提高学习物理的兴趣。
重点难点教学重点、难点：探究电磁铁的磁性强弱与电流大小、线圈匝数的关系。
教学方法讲授、讨论、实验、归纳、对比教具学具多媒体、电磁铁、长铁棒、长钢棒、电源、开关、滑动变阻器、电流表、小铁钉、长铁片，电铃等教学过程引入教师活动学生活动设计意图引入课题环节（一）：展示照片，提出问题前面我们已经学习了通电螺线管具有磁场，它的磁场性质与条形磁体相似，能不能利用通电螺线管解决以下问题呢，请同学们挑选器材并设计学生思考、讨论、实验回答：学生连接电路，并实验。
讨论结果：不能吸起铁钉，因为螺线管产生的磁性太弱。
1.复习上一节知识。
2.为探究电磁铁的准备电路。
3.为由通电螺线管改装为电磁铁铺路。
4.初步锻炼解决现实问题的能力。
实验进行模拟。
某一货场有一堆金属废品，分别是废铜、废铁和废铝，现将其中的废铁快速地挑选出来，并移动到卡车上。
请同学们设计电路进行模拟实验，判断是否能吸起铁钉。
问题一教师引导设计进行实验。
新课讲授教师活动学生活动设计意图新课讲授环节（二）：电磁铁的结构教师借此提出问题：怎样增强螺线管的磁性呢？请同学们仔细观察两个比较性的实验，讨论它们的相同点和不同点分别是什么？教师演示实验，同时引导学生观察点。
教师：若解决问题一，应采用铁棒还是钢棒呢？为什么？借此提出电磁铁的结构：螺线管和铁芯的组合。
闭合开关，钢棒现象学生观察、讨论：1.相同点：.都能吸引铁条，磁性都大大增强；因为它们都被磁化。
《电磁铁电磁继电器》教学设计【教学目标】（一）知识与技能1、知道什么是电磁铁。
2、了解影响电磁铁磁性强弱的因素。
3、认识电磁继电器，了解电磁继电器工作原理（二）过程与方法知道如何使用电磁继电器，会说明电磁继电器在实际电路中的工作过程。
（三）情感态度和价值观通过认识电磁铁的实际应用，加强物理与生活的联系，提高学习物理的兴趣。
【学习重点】1、影响电磁铁磁性强弱的因素2、电磁继电器工作原理【学习方法】自主学习、合作探究、归纳提升教学过程视频引入：播放视频引入新课一、实验探究，新课教学探究一、电磁铁（同学们阅读课本129页，并根据提示亲自动手完成小实验）取一个带有铁芯的螺线管、一些大头针，将螺线管通电，靠近大头针，观察发生的现象，然后断开电路，观察发生的现象。
现象表明：螺线管通电时，断电时。
我们把叫电磁铁探究二、电磁铁磁性强弱和什么因素有关猜想：外形相同的电磁铁磁性强弱跟什么因素有关？（请同学们分组讨论，提出自己的猜想，并交流猜想的依据。
）设计实验为了改变通过电磁铁线圈中的电流大小应使用什么器材？怎样判断电磁铁磁性强弱呢？1、研究电磁铁的磁性强弱跟电流的关系器材：电源、开关、变阻器、导线、大头针、电磁铁电路图：结论：外形相同的螺线管，匝数一定时，通入的电流越大，电磁铁的磁性越强。
2、抽出铁芯，再做试验，你能得出什么结论？结论：外形相同的螺线管，通入的电流相同，有铁芯时，电磁铁的磁性越强。
3、研究电磁铁的磁性强弱跟匝数的关系器材：电路图：结论：外形相同的螺线管，通过的电流大小相同时，匝数越多的，电磁铁的磁性越强。
实验总结：电磁铁通电时____磁性，断电时磁性______；当电磁铁线圈的匝数一定时，通过电磁铁的电流越____，电磁铁的磁性______；当电流一定时，电磁铁线圈的匝数_____，磁性__电磁铁应用：视频播放磁悬浮列车学以致用：1、为了探究电磁铁的磁性强弱跟哪些因素有关，小明同学用漆包线（表面涂有绝缘漆的导线）在大铁钉上绕若干匝，制成简单的电磁铁，下图甲、乙、丙、丁为实验中观察到的四种情况。
第三节《电磁铁电磁继电器》教学设计一、教学目标（一）知识与技能1．会制作电磁铁，能说明电磁铁的工作原理。
2．通过实验探究知道电磁铁的磁性强弱与电流大小、线圈匝数的关系。
3．能说明电磁继电器的结构及工作原理，了解电磁继电器在生产、生活中的应用。
（二）过程与方法通过阅读说明书和观察电磁继电器，知道如何使用电磁继电器，会说明电磁继电器在实际电路中的工作过程。
（三）情感态度和价值观通过认识电磁铁的实际应用，加强物理与生活的联系，提高学习物理的兴趣。
二、教学重难点重点：实验研究电磁铁磁性强弱与哪些因素有关。
难点：电磁继电器的工作原理及其应用。
三、教学资源准备多媒体课件、漆包线、规格相同的铁钉2根、电源、开关、导线、大头针、滑动变阻器等。
五、教学过把一根导线绕成螺线管，再在螺线管内插入铁芯。
这种磁铁就叫电磁铁。
你能总结出电磁铁的特点吗？你能说出电磁铁的构造和工作原理吗？学生结合实验现象总结：【特点】电磁铁有电流通过时有磁性，没有电流时就失去磁性。
【构造】电磁铁就是一个插有铁芯的螺线管。
【工作原理】它是利用电流的磁效应工作的。
（二）电磁铁的磁性（提出问题：）在实际使用中，我们需要电磁铁的磁性强弱不同，那么电磁铁的磁性强弱与哪些因素有关呢？（1）要研究电磁铁磁性强弱，首先要确定如何判断其磁性的强弱？（2）实验时要注意控制变量。
例如要研究电磁铁磁性强弱与电流大小的关系，如何进行实验？学生结合数据分析：吸引大头针数目不同，电磁铁磁性强弱不同学生猜想，并讨论猜想的合理性学生讨论回答：磁性的强弱不同，对磁性物质的吸引力的大小不同，可以把比较磁性强弱转化成比较吸引大头针的数量。
1、利用漆包线绕成一个电磁铁，利用滑动变阻器改变流过它的电流，比较其磁性的强弱。
通过讨论分析提出实验研究的问题。
利用转化法来比较磁性强弱。
物理方法的应用：控制变量法。
进行实验：学生分组进行实验，教师巡视指导。
得出结论：根据实验数据总结出影响电磁铁磁性强弱的的因素。
教案：物理人教版九年级全册20.3电磁铁电磁继电器一、教学内容本节课的教学内容主要包括电磁铁和电磁继电器两部分。
1. 电磁铁：引导学生了解电磁铁的原理，掌握电磁铁磁性强弱的影响因素，以及如何改变电磁铁的磁极。
2. 电磁继电器：让学生了解电磁继电器的工作原理，掌握继电器在实际应用中的作用，以及如何制作一个简单的电磁继电器。
二、教学目标1. 让学生掌握电磁铁的原理和磁性强弱的影响因素，能够运用电磁铁解决实际问题。
2. 使学生了解电磁继电器的工作原理和应用，培养学生的动手能力和创新能力。
3. 培养学生的团队合作精神，提高学生的科学素养。
三、教学难点与重点1. 教学难点：电磁铁磁性强弱的影响因素，电磁继电器的工作原理。
2. 教学重点：电磁铁和电磁继电器在实际应用中的作用。
四、教具与学具准备1. 教具：多媒体课件、实验器材（电磁铁、铁钉、线圈、电池等）。
2. 学具：笔记本、彩笔、实验报告单。
五、教学过程1. 实践情景引入：讲述电磁铁在生活中的应用，如电磁起重机、电磁锁等，激发学生的兴趣。
2. 知识讲解：讲解电磁铁的原理，引导学生了解电磁铁磁性强弱的影响因素，如电流大小、线圈匝数、铁芯等。
3. 实验演示：进行电磁铁实验，让学生观察电磁铁的磁性强弱如何变化，巩固所学知识。
4. 例题讲解：运用电磁铁解决实际问题，如制作一个简单的电磁继电器。
5. 小组讨论：让学生探讨电磁继电器的工作原理和应用，培养学生的团队合作精神。
6. 课堂练习：发放实验报告单，让学生设计一个电磁继电器，并进行实验验证。
六、板书设计电磁铁：原理：电流通过线圈产生磁场，形成磁铁。
磁性强弱影响因素：电流大小、线圈匝数、铁芯。
电磁继电器：工作原理：利用电磁铁控制开关，实现低电压、弱电流控制高电压、强电流。
应用：自动化控制、远程控制等。
七、作业设计1. 请简述电磁铁的原理和磁性强弱的影响因素。
2. 请画出一个简单的电磁继电器电路图，并说明其工作原理。
生情况分析本节课内容涉及的知识点：电磁铁的概念、影响电磁铁磁性强弱的因素、电磁铁的优点及其应用、电磁继电器的构造与工作原理。
教材中丰富的内容既为教学提供了充足的资源，同时头绪多而杂又为学生学习带来一定的难度。
为了让学生更好的掌握知识，克服现在学生厌学的现状，缩小两级分化，提高学生兴趣和学生参与度，大胆采用与生活接轨，多列举与学生相关的生活、生产中的实例，增强感性认识，然后多做实验，让学生从观察到的现象中学会思考、学会分析。
最后师生共同总结的学习方法。
教学效果分析1、电磁铁的原理就是电流周围存在磁场。
电磁铁的磁性强弱与电流大小、线圈匝数、铁芯的大小等因素有关，电磁铁中电流越强、线圈匝数越多，磁性越强。
2、在研究电磁铁的磁性与哪些因素有关的过程中，比较电磁铁与普通永磁体的异同。
3、选择一些较简单的练习题来加深对本节课知识点的理解，适当的给一些扩展题，让同学们激发智慧。
4、能灵活运用课件进行教学。
5、在课堂教学中能启发和引导学生进行思考、讨论。
教材分析：本节内容是电生磁的延续，给通电螺线管加上合适的铁芯就组成了电磁铁。
电磁铁在实际中应用广泛，如电磁起重机。
电磁铁还是电磁继电器、电铃和自动控制的重要部件。
电磁铁具有磁极可控、强弱可调的特点，电磁铁的磁极可以通过电流方向来控制，电磁铁的磁性强弱与电流大小、线圈匝数等因素有关。
研究影响电磁铁磁性强弱因素的实验是本节重点，从问题的提出、实验的设计、实验分析、得出结论等方面展开，在实验中要体现控制变量的思想。
电磁继电器是电磁铁的应用，要了解电磁继电器的结构、工作原理以及在实际中的应用，利用电磁继电器可以实现低电压、弱电流控制高电压、强电流，还能进行远距离控制。
本节教学重点是实验研究电磁铁磁性强弱与哪些因素有关；难点是电磁继电器的工作原理及其应用。
课后反思在创设情境时，利用对比演示通电螺线管插入铁芯和不插铁芯时磁性的强弱，充分发挥迁移的教学功能，由旧知识引入新概念。

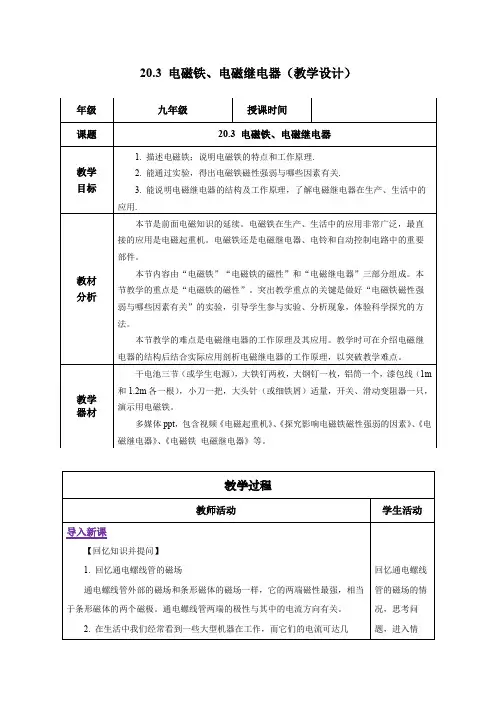

20.3电磁铁、电磁继电器（教学设计）十、上百安，人工直接来控制或操作是很危险的，那怎么才能控制这些强大的电流？利用电磁铁制成的电磁继电器，可以完成这一任务。
什么是电磁铁？电磁铁的磁性强弱与哪些因素有关？有哪些应用？这节课我们就学习有关电磁铁、电磁继电器的知识—《20.3电磁铁电磁继电器》。
景。
学习新课一、电磁铁【出示电磁铁并讲解】1. 概念：内部插有铁芯的螺线管，在有电流通过时有磁性，没有电流时就失去磁性，这种磁体叫做电磁铁。
如图所示。
2. 特点：有电流通过时有磁性，没有电流时就失去磁性。
3. 工作原理电磁铁是利用电流的磁效应来工作的。
在螺线管的内部插入铁芯通电后，铁芯在螺线管的磁场中被磁化，两磁场叠加，使电磁铁的磁性大大增强。
4. 电磁铁磁极极性的判断电磁铁的磁极极性与通电螺线管的磁极极性是一致的，可运用安培定则来判定。
【例题1】（多选）下列有关电磁铁的说法中，正确的是（AD ）A. 铁芯使通电电磁铁的磁性增强B. 电磁铁断电后，仍然有很强的磁性C. 电磁铁的铁芯可以用铜棒代替D. 电磁铁是根据电流的磁效应制成的【解析】A.铁芯在螺线管的磁场中被磁化，两磁场叠加，使电磁铁的磁性大大增强。
故A正确。
B. 电磁铁断电后，会失去磁性，故B错误。
C. 电磁铁的铁芯不能用铜棒代替，因铜棒不能被磁化，故C错误。
D. 电磁铁是根据电流的磁效应制成的，故正确。
观察电磁铁，说出其构造与工作原理。
会判断电磁铁磁极的极性。
做例题1，理解电磁铁的相关知识。
电磁铁学习新课二、电磁铁的磁性1. 探究影响电磁铁磁性强弱的因素【提出问题】电磁铁磁性的强弱与哪些因素有关?【归纳形成假设】①电磁铁只有在线圈中通有电流时才有磁性，猜想电流的大小应该会影响电磁铁磁性的强弱。
②构成电磁铁的主要部件是线圈，猜想线圈的形状和匝数可能会影响电磁铁的磁性强弱。
【设计并进行实验】（1）实验方法①控制变量法：控制电磁铁线圈的匝数不变，改变线圈中电流的大小；控制电磁铁线圈的电流不变，改变线圈匝数。
第二十章第3节教学设计课前预习学案一、预习课本，自主完成下列问题1、什么是电磁铁？它和永久磁铁有何区别？2、影响电磁铁磁性强弱的因素有哪些？3、电磁铁在生产生活中有哪些应用？二、自我检测1、通电螺线管插入-----------就构成了电磁铁，从而使其磁性大大增强。
2、电磁继电器由＿＿＿＿、＿＿＿＿、＿＿＿＿、＿＿＿＿组成。
3. 工作电路：由＿＿＿＿和＿＿＿＿两部分组成。
4. 实质：电磁继电器就是利用低电压、弱电流电路的通断，来间接控制＿＿＿＿、＿＿＿＿电路的装置。
它是利用＿＿＿＿来控制工作电路的一种开关。
5．在图中所示的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是( )A．灯亮，电铃响 B．灯亮，电铃不响C．灯不亮，电铃不响 D．灯不亮，电铃响预习反思：通过预习你有哪些疑惑？电磁铁磁性强弱跟哪些因素有关师引导:这一个电磁铁的磁性强，看来电磁铁的磁性强弱可能与--------、-----------------有关。
(用什么方法来探究)教师提问那我们怎样来判断电磁铁的磁性强弱呢？（这是什么物理方法）引导学生设计实验，画出电路图。
1.怎样探究磁性强弱与电流的关系?怎样改变电流？2. 怎样探究磁性强弱与匝数的关系?怎么设计呢？师巡视指导引导学生总结电磁铁的优点学生根据已有知识进行猜想学生思考回答可以通过电磁铁吸引订书针的个数判断。
学生根据控制变量法设计实验步骤，并画出实验电路图，设计记录表格。
进行实验，收集数据，得出结论1.-------------------------------2.------------------------------学生讨论总结：⑴磁性有无由＿＿＿来控制⑵磁极的极性可以通过改变＿＿＿来控制⑶磁性强弱可以通过改变通入电磁铁的＿＿＿＿或＿＿＿＿来控制培养学生知识迁移能力和进行有效猜想的能力。
培养学生应用控制变量思想设计实验的能力培养学生分析总结能力。
练一练师投影：水位自动报警器原理图2．师展示电铃实物和图片小组讨论后班内说明它的工作原理。
20.3电磁铁电磁继电器效果分析开课时的磁悬浮云霄飞车视频激发出学生学习本节课的极大兴趣。
本节课学生利用实验1的操作自制电磁铁通电吸引大头针的实验现象，顺利理解通电螺线管的磁场磁化内部铁芯可以增强磁场。
学生利用小组合作完成实验2，3的操作，由实验现象顺利理解了影响电磁铁磁性强弱的因素。
在三个实验探究结束后学生们非常明确电磁铁相较于永久磁铁的三大优点。
并紧跟磁悬浮列车工作原理解释的视频，让学生更好加深电磁铁在生活生产中的应用。
利用青岛自动化码头视频激发起学生强烈的爱国情怀，并由此感叹科技发展的力量。
由此引出电磁继电器的远距离自动化控制的作用。
把电磁继电器有繁化简分离成两部分后学生们就降低了理解的难度。
并利用一个例题的小组讨论，顺利度过了难关。
本节课学习目标达标效果非常好。
20.3 电磁铁电磁继电器课后反思本节课成功之处：整堂课穿插了三个短视频和四个实验操作，活跃了课堂气氛，降低了理解难度，让物理知识密切联系生活生产。
1.磁悬浮云霄飞车视频激发出学生学习本节课的极大兴趣。
2.学生利用小组合作完成电磁铁电流和线圈匝数的操作，利用实验现象顺利理解了影响电磁铁磁性强弱的因素。
3.磁悬浮列车工作原理解释的视频，让学生更好联系电磁铁在生活生产中的应用。
4.利用青岛自动化码头视频激发起学生强烈的爱国情怀，并由此感叹科技发展的力量。
由此引出电磁继电器的远距离自动化控制的作用。
5.把电磁继电器有繁化简分离成两部分后学生们降低了理解的难度。
需要提升之处：对于课堂中没有更好的关注全体学生，使得一部分学生没有动起来。
在提出问题以后给学生的思考时间还是较短，没有让大部分学生思考透彻。
在平衡重点内容时间分配中还是有些欠缺。
20.3电磁铁电磁继电器学情分析学生在小学时已经学习完了知状况来说，学生对这部分比较熟悉，学生对本节课的学习难度不大，我认为本节课适合采用学生自主探索、合作交流的学习方式进行学习。
让学生在自主探索、合作交流中加深理解电磁铁电磁继电器的应用，充分发挥学生学习的主动性。
不但让学生“学会”，还要让学生“会学”。
20.3 电磁铁电磁继电器效果分析教学效果好。
评价一堂好课的唯一标准是看学生的目标达成度，当堂达标率高就是好课，通过成果交流、课堂检测可以看出学生的当堂达标率达到98%以上，是成功的。
这成功得益于学生的成功的自主学习，学生充分的自学得益于教师的指导。
总之，这是通过教师教的主导和学生学的主体完美结合而较高地达成了教学目标的一节好课。
在课堂上，关注学生，引导学生进入积极的自主学习状态，学生能根据教学内容，自主学习、合作探究。
他们善于发现问题，大胆解答问题，形成了生生互动、师生互动的教学局面，较好地解决了教材的重难点问题。
在这一节课中，学生逐步探究发现，充分体现了以学生为主体的教学方式，学生通过本节学习既训练了猜想、归纳、表达能力，又提高了计算能力，课堂教学取得了较好的教学效果。
20.3 《电磁铁电磁继电器》教材分析本节教材是人教版九年级物理第二十章第三节的内容，是初中物理的基本内容之一。
一方面，使学生在学习时了解电磁铁电磁继电器的使用历程，在使用电磁铁电磁继电器的过程中应注意的问题。
另一方面要求学生通过本节的学习合理使用电磁铁电磁继电器，很有现实意义。
20．3 电磁铁电磁继电器评测练习课堂检测题1．小华同学在做“探究电磁铁”实验中，使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法中正确的是( )A.要使电磁铁磁性增强，应将变阻器的滑动片向右滑动B.电磁铁能吸引的大头针越多，表明它的磁性越强C.电磁铁B磁性较强，所以通过它的电流较大D.若将两电磁铁上部靠近，会相互吸引2．如图是一种水位自动报警器原理图，有关该报警器工作情况的叙述，不正确的是（）A.该报警器红灯是报警灯，报警器工作时，必须依靠一般水的导电性，且水位必须到达AB.该报警器的红、绿灯不会同时亮C.当水位没有达到A时，电磁铁没有磁性，只有绿灯亮D.当该报警器报警时，电磁铁的上端是N极3．如图是“研究电磁铁实验”的示意图，当滑动变阻器滑动触头的位置分别在a、b时，电磁铁吸引铁钉的情况如图甲、乙所示．由图甲(或图乙)可以得出________________________________________比较图甲、图乙可以得出________________________________________ 4．如图是王强同学在研究性学习活动中，为某仓库设计的一种防盗报警器．其踏板放在仓库的门口，电铃和电灯放在值班室内．观察电路可知，这个报警器的工作原理是：有人踏板时___________________________________________；无人踏板时__________________________________________ 。
《电磁铁电磁继电器》教学设计一、教学目标（一）知识与技能1．能描述电磁铁，说明电磁铁的工作原理。
2．通过实验探究知道电磁铁的磁性强弱与电流大小、线圈匝数的关系。
3．能说明电磁继电器的结构及工作原理，了解电磁继电器在生产、生活中的应用。
（二）过程与方法通过阅读说明书和观察电磁继电器，知道如何使用电磁继电器，会说明电磁继电器在实际电路中的工作过程。
（三）情感态度和价值观通过认识电磁铁的实际应用，加强物理与生活的联系，提高学习物理的兴趣。
二、教学重难点本节内容是“电生磁”知识的延续与应用，简单讲电磁铁就是带有铁芯的通电螺线管，利用铁芯使磁性增强。
电磁铁在实际中应用广泛，如本节中的涉及的电磁继电器、电铃和自动控制电路等，所以本节重点是研究电磁铁磁性强弱与哪些因素有关，既是为后面的应用服务，也体验了实验探究的过程，强化利用实验得出结论的能力。
电磁铁与永磁体相比具有磁性可控、磁极可控的优点，电磁继电器利用了电磁铁磁性的有无可以利用电流的有无来控制这一特点。
通过对电磁继电器工作原理的了解，掌握利用低压控制高压、弱电流控制强电流的方法。
虽然电磁继电器在很多用电器中有广泛应用，但学生独立接触电磁继电器的机会较小，很难单独来研究它的工作过程，所以利用挂图、模型等了解电磁继电器的工作原理及其应用是本节教学的难点。
重点：实验研究电磁铁磁性强弱与哪些因素有关。
难点：电磁继电器的工作原理及其应用。
三、教学策略电磁铁的学习可以从通电螺线管开始，因为电能生磁，但通电螺线管的磁性很弱，在实际中应用较少，通过实验使学生认识到在螺线管中插入铁芯的方法可以增强磁性，从而提出研究电磁铁的意义。
对比电磁铁与磁铁的优缺点，得出电磁铁的磁性可以利用电流来控制，不仅可以控制磁性的有无，还可以控制磁极、磁性的强弱等，继而提出电磁铁的磁性强弱与哪些因素有关的探究问题。
在实验中利用学生的分组实验，绕制电磁铁进行实验，要利用到转化的物理方法、控制变量的思想等，既培养了学生的实验方法，又提高了学生动手能力。
第二十章第 3 节《电磁铁电磁继电器》课题电磁铁电磁继电器（一）知识与技能1．知道什么是电磁铁。
2．知道电磁铁的磁性强弱与哪些因素有关。
3．了解电磁铁在生活中的应用。
4．知道电磁继电器及其构造和工作原理。
教（二）过程与方法学1．通过对实验猜想和观察、分析，提高学生分析、归纳的能力。
目2．通过阅读说明书和观察电磁继电器，知道如何使用电磁继电器，提高学生的观标察、分析及操作能力。
（三）情感态度与价值观1．通过认识电与磁之间的相互联系，使学生乐于探索自然界的奥妙，培养学生的学习热情和求是态度，初步领会探索物理规律的方法。
2．通过了解物理知识的实际应用，认识科学发明就在我们身边，认识科学及其相关技术对社会发展、人类生活的影响，提高学习物理的兴趣。
重点1．教学重点：电磁铁的特性和应用、电磁继电器的构造和工作原理。
难点2．教学难点：电磁铁的特性、电磁继电器的工作原理。
教学讲授法、讨论法、演示实验法、列举实例法、多媒体课件演示法。
方法教具电磁铁、电磁继电器、开关、导线、电源、滑动变阻器、大头针、多媒体设备。
学具教学过程引入教师活动学生活动设计意图教师引导引条形磁体、蹄形磁铁等周围有磁聆听。
入场，能够吸引铁钉等，这些磁体课称为永久磁体。
题如果我们在通电螺线管中插入铁芯，铁芯被磁化，可以得到较强的磁性，这样的磁体叫做电磁铁。
教师演示观察实验。
培养学生观察、总结电磁铁的工作并比较有无铁芯思考总结：电磁铁有电流的能力。
的区别。
时有磁性，没有电流时没有磁性。
板书第二十章第 3 节电磁铁电磁继电器一、电磁铁1．插入铁芯的通电螺线管称为电磁铁。
2．有电流通过时有磁性，没有电流时失去磁性。
教师提问学生根据已有知识进行猜那么电磁铁磁性大小跟哪些因测。
新素有关呢？电磁铁利用电流的磁效应来工作，所以猜想应该与课电流大小有关。
电磁铁产生磁场的主要部讲件是螺线管，铁芯只是磁化后增强磁场，所以猜想授与螺线管的形状和匝数有关。
培养学生知识迁移能力和进行有效猜想的能力。
人教版九年级物理全一册教学设计：20.3电磁铁电磁继电器一、教学内容本节课的教学内容选自人教版九年级物理全一册第20章第3节“电磁铁电磁继电器”。
本节内容主要包括两个部分：电磁铁和电磁继电器。
电磁铁是本节课的重点内容，主要包括电磁铁的原理、构造和性质等方面的知识。
电磁继电器是本节课的难点内容，主要包括电磁继电器的原理、构造和应用等方面的知识。
二、教学目标1. 让学生理解电磁铁的原理、构造和性质，提高学生的物理知识水平。
2. 让学生掌握电磁继电器的原理、构造和应用，提高学生的物理应用能力。
3. 通过本节课的学习，培养学生对物理学的兴趣，激发学生继续学习的动力。
三、教学难点与重点重点：电磁铁的原理、构造和性质。
难点：电磁继电器的原理、构造和应用。
四、教具与学具准备教具：多媒体课件、电磁铁、电磁继电器、导线、电池等。
学具：笔记本、导线、电池等。
五、教学过程1. 实践情景引入：让学生观察电磁铁和电磁继电器的图片，引导学生思考电磁铁和电磁继电器在生活中的应用。
2. 知识讲解：讲解电磁铁的原理、构造和性质，以及电磁继电器的原理、构造和应用。
3. 例题讲解：通过示例，讲解电磁铁和电磁继电器的工作原理和应用。
4. 随堂练习：让学生自己动手做一个简单的电磁铁，观察其工作原理。
六、板书设计板书设计如下：20.3 电磁铁电磁继电器一、电磁铁1. 原理：电流的磁效应2. 构造：螺线管、铁芯等3. 性质：磁极、磁性强弱、磁场的分布二、电磁继电器1. 原理：电磁铁的磁性强弱与电流的大小有关2. 构造：电磁铁、衔铁、簧片等3. 应用：自动化控制、远程控制等七、作业设计1. 请简述电磁铁的原理、构造和性质。
2. 请简述电磁继电器的原理、构造和应用。
3. 请设计一个简单的电磁继电器电路，并说明其工作原理。
答案：1. 电磁铁的原理是电流的磁效应，构造包括螺线管、铁芯等，性质有磁极、磁性强弱、磁场的分布等。
2. 电磁继电器的原理是电磁铁的磁性强弱与电流的大小有关，构造包括电磁铁、衔铁、簧片等，应用有自动化控制、远程控制等。
第三节《电磁铁电磁继电器》
设计人：
【学习目标】
1、能描述什么是电磁铁，说出电磁铁的特点和工作原理。
2、能通过实验，得出影响电磁铁磁性强弱的因素。
3、说出电磁继电器的结构和工作原理，了解电磁继电器在生产、生活中的应用。
【学习重点】探究电磁铁磁性强弱的影响因素
【学习难点】电磁继电器的工作原理及其应用
【学习过程】
一、课前预习
学习任务一：阅读课本129页，知道什么是电磁铁及其在生活中的应用
1、叫电磁铁。
2、家里的一些电器，如、上都有电磁铁。
3、电磁起重机的主要部件是。
学习任务二：实验探究影响电磁铁磁性强弱的因素
1、认真分析课本129、130页，猜想影响电磁铁磁性强弱的因素有、
和。
2、在探究电磁铁磁性强弱与电流大小的关系时，要控制和相同；实验表明，同一个电磁铁，电流越大，电磁铁的磁性越。
3、实验表明，电磁铁的匝数越多（其他条件相同），磁性越；电磁铁有铁芯时比没铁芯时（其他条件相同），磁性更。
4、电磁铁在实际中的用途很多，最直接的应用之一是。
此外，
和里也用到了电磁铁；全自动洗衣机和卫生间里的感应式冲水器的
也是有电磁铁控制的。
学习任务三：认真阅读课本131页，了解电磁继电器的结构、作用和它的工作原理
1、如下图所示，电磁继电器由、、、和组成。
其工作电路由和两部分组成。
2、电磁继电器的本质：是利用、电路的通断，来间接的控制、电路的通断；它实质上就是利用电磁铁来控制工作电路的一种。
3、当低压控制电路开关Ｓ闭合后，电磁铁的线圈中就会有通过，电磁铁就有了而把衔铁吸下，使、两个接线柱所连的触点接通，这样，高压工作电路就接通工作
了；当低压控制电路开关Ｓ断开后，电磁铁将失去，弹簧将把衔铁，使Ｂ、C两个接线柱所连的触点断开，高压工作电路也就（填“是”或“不”）工作了。
【预习质疑】问题：
二、拓展提升
1、说一说电磁铁和永磁体相比有哪些优点？
（1）电磁铁磁性有无，可用来控制
（2）电磁铁磁性强弱，可用和来控制
（3）电磁铁的极性变换，可用来实现。
2、如果想让低压控制电路接通时高压工作电路断开，而低压控制电路断开时高压工作电路接通，高压工作电路应接在哪两个触点上？叙述一下其中的原理。
三、系统总结
四、达标测评（填空每空0.5分，选择每题1分，共10分）
1、在通电螺线管中插入铁芯，便形成，电磁铁通电时，有，断电时无。
2、电磁铁磁性的强弱与、和有关系。
3、电磁继电器是由、、、和组成。
4、电磁继电器可以实现用、控制、。
5、为了减弱电磁铁的磁性，可行的方法是（）
A、适当增加螺线管两端的电压
B、适当增大螺线管中的电流
C、将螺线管中的铁心抽掉
D、适当增加螺线管的匝数
6、改变电磁铁的磁性大小，下列方法中不可行的是（）
A、改变电流
B、改变实验地点
C、改变有无铁心
D、改变线圈匝数
7、如图所示的自动控制电路中，当开关S断开时，工作电路的情况是（）
A、灯亮，电动机转动起来，电铃响
B、灯亮，电动机转动起来，电铃不响
C、灯不亮，电动机不转，电铃响
D、灯亮，电动机不转，电铃响
学情分析
九年级的学生已经初步具备了实验探究和
小组合作实验的能力，并且初中阶段的孩子好奇心强，思维广泛，本节课进行自制电磁铁的活动符合孩子本阶段的学习特点，也能使学生们通过自己动手增强对物理学科的兴趣。
效果分析
本节课设计是以学生活动为课堂教学的主线，使课堂成为学生主动、生动活泼的学习场所，充分调动学生学习积极性，树立学习自信心，激发学生好奇心和求知欲。
本节课重点在培养学生实验探究能力，让学生体验科学探究的全程及科学方法，并将知识应用于生产、生活实际中，体会物理是有用的。
学生课堂表现较活跃，能积极主动的进行学习，学习效果较好。
本节课不好的地方是没能较好的组织学生进行展示和点评。
教材分析
本节内容是“电生磁”知识的延续与应用，简单讲电磁铁就是带有铁芯的通电
螺线管，利用铁芯使磁性增强。
电磁铁在实际中应用广泛，如本节中的涉及的电磁继电器、电铃和自动控制电路等，所以本节重点是研究电磁铁磁性强弱与哪些因素有关，既是为后面的应用服务，也体验了实验探究的过程，强化利用实验得出结论的能力。
电磁铁与永磁体相比具有磁性可控、磁极可控的优点，电磁继电器利用了电磁铁磁性的有无可以利用电流的有无来控制这一特点。
通过对电磁继电器工作原理的了解，掌握利用低压控制高压、弱电流控制强电流的方法。
虽然电磁继电器在很多用电器中有广泛应用，但学生独立接触电磁继电器的机会较小，很难单独来研究它的工作过程，所以利用挂图、模型等了解电磁继电器的工作原理及其应用是本节教学的难点。
观评记录
周腾：学生学习活动设计合理，充分调动了学生参与的积极性。
课堂练习时间充足，课堂效果较好。
顾朋：教师点拨到位，课堂练习具有针对性。
王进：学生学习深入，课堂达标较好。
梁迪：教学设计合理，能引领学生的学习，教师素质较高。
建议让学生多进行点评活动，减少教师的点评和讲解。
评测练习
（填空每空0.5分，选择每题1分，共10分）
1、在通电螺线管中插入铁芯，便形成，电磁铁通电时，有，断电时无。
2、电磁铁磁性的强弱与、和有关系。
3、电磁继电器是由、、、和组成。
4、电磁继电器可以实现用、控制、。
5、为了减弱电磁铁的磁性，可行的方法是（）
A、适当增加螺线管两端的电压
B、适当增大螺线管中的电流
C、将螺线管中的铁心抽掉
D、适当增加螺线管的匝数
6、改变电磁铁的磁性大小，下列方法中不可行的是（）
A、改变电流
B、改变实验地点
C、改变有无铁心
D、改变线圈匝数
7、如图所示的自动控制电路中，当开关S断开时，工作电路的情况是（）
A、灯亮，电动机转动起来，电铃响
B、灯亮，电动机转动起来，电铃不响
C、灯不亮，电动机不转，电铃响
D、灯亮，电动机不转，电铃响
本节课有成功之处：
1、在教学中，注重创设问题情境，利用可视性强的
图片和实验现象为学生提出探究课题提供了感性材
料，激发了学生的学习兴趣，培养了学生观察的能力。
2、在教学中，较好的运用了探究式教学，体现了学生的主体地位，培养了学生的动手能力、逻辑思维能力和分析归纳能力。
3、学生展示充分，课堂练习叫充分。
本节课的不足之处：
1、在探究过程的设计实验环节，由于对学生能力缺乏了解，引导的不够，所以在进行实验的环节用的时间较多，教师讲授较多。
2、学生点评环节做得不好。
课标分析
通过实验了解电磁铁具有接通电流产生磁性、断开电流磁性消失的基本性质；改变电流的大小或改变线圈的匝数都会改变电磁铁的磁性强弱。
学生自制电磁铁，并利用自制电磁铁探究影响电磁铁磁性强弱的因素。
