京瓷维修TASKalfa180 波浪形皱纸故障解决

书山有路勤为径；学海无涯苦作舟纸张皱褶故障排除纸张皱褶是单张纸胶印机在印刷生产中常见的故障之一。

引起纸张皱褶的因素有很多，大致可分为两类：一是由机器引起的；二是由纸张引起的。

由机器引起的皱褶，一般容易排除，但因纸张自身因素，如当纸张含水量过大、过小或不均匀时，形成紧边、荷叶边、卷曲等凹突不平的纸相（纸相是指一定含水量的纸张在一定的温度和湿度时所呈现的形状）引起的皱褶，就不太容易解决了。

大多数小型书刊印刷厂，由于厂房、设备、资金折限制，不可能把车间、仓库的温度、湿度得控制在合适的范围内，因此，由于纸张受气候变化的影响而发生的纸张皱褶故障就会大大增加。

如果不能及时排除这些故障，就会影响平等晕程，拖延交货时间，使厂家和顾客的利益都蒙受损失。

在一次J2101－A胶印机印刷生产中，出现了纸张皱褶的故障，皱褶发生在纸张的报梢处。

我们把纸张左右掉头试印，皱褶始终在同一侧，于是纸张自身因素引起的。

把纸张前后掉头试印，皱褶故障消失了。

仔细观察比较，我们发现纸张的前后两边中，有一边比较平直，另一边有严重的紧边现象（指纸张存放在环境湿度小于纸张湿度的仓库里，纸张边缘部分脱湿速度快于中间部分，脱湿量也在于中间部分而出现的纸张边缘缩短的现象）。

于是，我们全部用比较平直的一边作叼口，有严重紧边现象的一边作拖梢，这样开机印刷，故障暂时没有发生，但开机时间不长，皱褶故障又出现了。

这次纸张拖梢两边比较严重的皱褶，这样生产下去会有许多废品，损失太在。

停机检查，发现产直的一边出现了荷叶边。

埘氏,凤有排除；用电暖器烘烤纸张的左右两侧，故障依然存在。

我们分析：由于车间的湿度比仓库的湿度大，原来比较平直的一边，在没有裁切以前专注下一代成长，为了孩子。

1 办公信息设备营业部
上海市世纪大道211号上海信息大楼11层
Tel: 86-21-5877-5366
Fax: 86-21-5888-5085

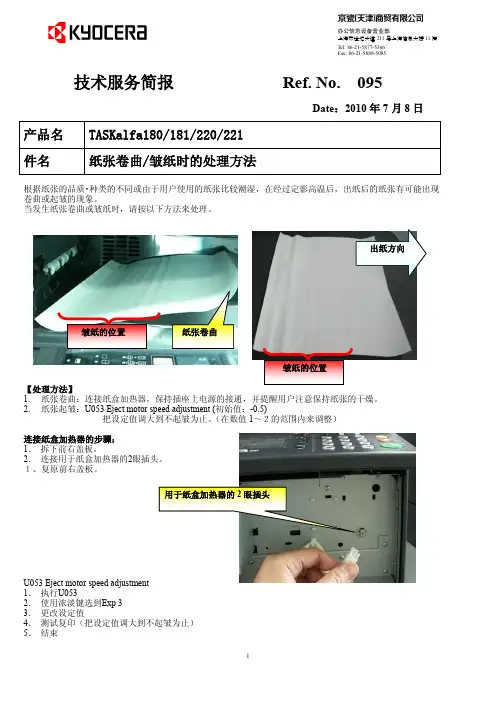

技术服务简报 Ref. No. 095
Date ：2010年7月8日
根据纸张的品质・种类的不同或由于用户使用的纸张比较潮湿，在经过定影高温后，出纸后的纸张有可能出现 卷曲或起皱的现象。

当发生纸张卷曲或皱纸时，请按以下方法来处理。

【处理方法】
1. 纸张卷曲：连接纸盒加热器，保持插座上电源的接通，并提醒用户注意保持纸张的干燥。

2. 纸张起皱：U053 Eject motor speed adjustment (初始值：-0.5)
把设定值调大到不起皱为止。

（在数值1～２的范围内来调整）
连接纸盒加热器的步骤：
1． 拆下前右盖板。

2． 连接用于纸盒加热器的2１、复原前右盖板。

U053 Eject motor speed adjustment
1． 执行U053
2． 使用浓淡键选到Exp 3
3． 更改设定值
4． 测试复印（把设定值调大到不起皱为止）
5． 结束
用于纸盒加热器的2眼插头 皱纸的位置 纸张卷曲 出纸方向。

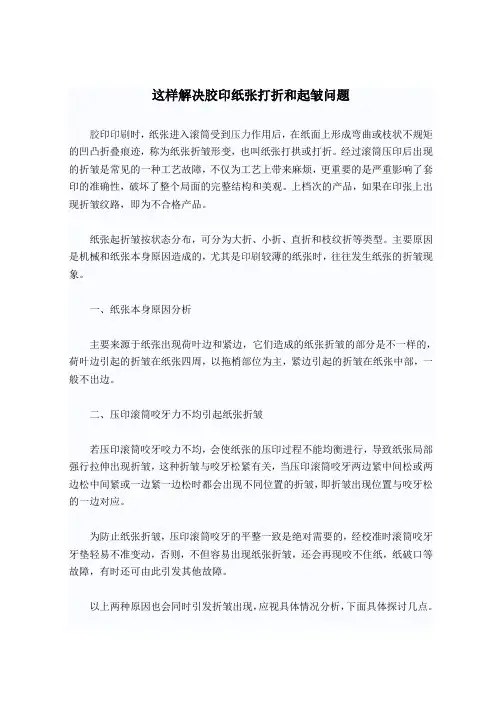

这样解决胶印纸张打折和起皱问题胶印印刷时，纸张进入滚筒受到压力作用后，在纸面上形成弯曲或枝状不规矩的凹凸折叠痕迹，称为纸张折皱形变，也叫纸张打拱或打折。

经过滚筒压印后出现的折皱是常见的一种工艺故障，不仅为工艺上带来麻烦，更重要的是严重影响了套印的准确性，破坏了整个局面的完整结构和美观。

上档次的产品，如果在印张上出现折皱纹路，即为不合格产品。

纸张起折皱按状态分布，可分为大折、小折、直折和枝纹折等类型。

主要原因是机械和纸张本身原因造成的，尤其是印刷较薄的纸张时，往往发生纸张的折皱现象。

一、纸张本身原因分析主要来源于纸张出现荷叶边和紧边，它们造成的纸张折皱的部分是不一样的，荷叶边引起的折皱在纸张四周，以拖梢部位为主，紧边引起的折皱在纸张中部，一般不出边。

二、压印滚筒咬牙力不均引起纸张折皱若压印滚筒咬牙咬力不均，会使纸张的压印过程不能均衡进行，导致纸张局部强行拉伸出现折皱，这种折皱与咬牙松紧有关，当压印滚筒咬牙两边紧中间松或两边松中间紧或一边紧一边松时都会出现不同位置的折皱，即折皱出现位置与咬牙松的一边对应。

为防止纸张折皱，压印滚筒咬牙的平整一致是绝对需要的，经校准时滚筒咬牙牙垫轻易不准变动，否则，不但容易出现纸张折皱，还会再现咬不住纸，纸破口等故障，有时还可由此引发其他故障。

以上两种原因也会同时引发折皱出现，应视具体情况分析，下面具体探讨几点。

1．纸张含水量分布不均匀。

四边含水量大于中间，即产生"荷叶边"现象，则会产生拖梢部位的折皱，若四边含水量小于中部，即出现纸张"紧边"现象则会产生中间部位的折皱。

2．输纸台压纸轮压力不均。

压纸轮是控制输送纸张时平整、等速、定位的装置。

由于各轮压力调节不等，纸张在输送过程中受到轴向力的影响，导致纸张在输送时中间鼓起，在前规定位时依然保持着中间鼓起的状态，压印后，鼓起无法消除，从而引起拖梢部位的折皱现象。

3．压印滚筒咬纸牙的咬合力不等。

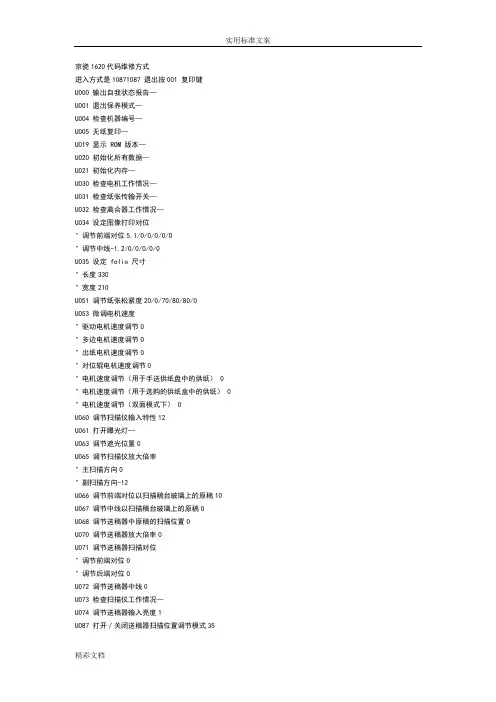

京瓷1620代码维修方式进入方式是10871087 退出按001 复印键U000 输出自我状态报告—U001 退出保养模式—U004 检查机器编号—U005 无纸复印—U019 显示 ROM 版本—U020 初始化所有数据—U021 初始化内存—U030 检查电机工作情况—U031 检查纸张传输开关—U032 检查离合器工作情况—U034 设定图像打印对位" 调节前端对位5.1/0/0/0/0/0" 调节中线-1.2/0/0/0/0/0U035 设定 folio 尺寸" 长度330" 宽度210U051 调节纸张松紧度20/0/70/80/80/0U053 微调电机速度" 驱动电机速度调节0" 多边电机速度调节0" 出纸电机速度调节0" 对位辊电机速度调节0" 电机速度调节（用于手送供纸盘中的供纸） 0 " 电机速度调节（用于选购的供纸盒中的供纸） 0 " 电机速度调节（双面模式下） 0U060 调节扫描仪输入特性12U061 打开曝光灯—U063 调节遮光位置0U065 调节扫描仪放大倍率" 主扫描方向0" 副扫描方向-12U066 调节前端对位以扫描稿台玻璃上的原稿10U067 调节中线以扫描稿台玻璃上的原稿0U068 调节送稿器中原稿的扫描位置0U070 调节送稿器放大倍率0U071 调节送稿器扫描对位" 调节前端对位0" 调节后端对位0U072 调节送稿器中线0U073 检查扫描仪工作情况—U074 调节送稿器输入亮度1U087 打开／关闭送稿器扫描位置调节模式35U088 设定输入滤波器（莫尔条纹减少模式）关U089 输出 MIP-PG 图案—U091 检查遮光情况—U092 自动调节扫描仪—U093 设定曝光浓度等级" 文字／文字和图片／图片模式0/0/0U099 检查原稿尺寸检测—U100 设定主充电高压" 栅极控制电压135" 复印间隔60" 复印数量50" 校正数量10U101 设定其它高压" 显影偏压时钟频率27" 显影偏压时钟占空45" 转印控制电压（较大尺寸） 168" 转印控制电压（较小尺寸） 179" 转印充电输出关闭定时38" 转印充电输出开启定时34" 分离控制电压1" 分离充电输出开启定时33" 分离充电输出关闭定时43U110 检查／清除感光鼓计数—U130 墨粉装入模式—U144 设定墨粉装入操作0U158 检查／清除显影计数—U161 设定定影控制温度" 初级稳定的定影温度140" 二次稳定的定影温度160" 复印操作温度 1 170" 复印操作温度 2 180" 用于定影控制的纸张数5" 用于定影控制的纸张数（厚纸） 20U162 强制稳定定影—U163 重设定影故障的数据—U167 检查／清除定影计数—U199 检查定影温度—U200 打开所有 LED —U202 设定 KMAS 主监视系统—U203 单独操作送稿器—U204 设定是否有钥匙计数卡或钥匙计数器关U207 检查操作面板键—U243 检查送稿器电机和电磁铁的工作情况—U244 检查送稿器各开关—U250 设定保养周期150000U251 检查／清除保养计数0U252 设定地域日本U253 在单、双计数之间进行切换A3U254 开／关自动启动功能开U255 设定自动清除时间90U258 检测到墨粉用尽时，切换复印操作单张模式U260 改变复印计数定时出纸后U265 设定地域规格0U332 设定尺寸转换系数1.0U342 设定出纸限制开U345 设定保养到期指示值—U402 调节图像打印的预留装订边—U403 调节稿台玻璃上的原稿扫描预留装订边—U404 调节送稿器中的原稿扫描预留装订边—U407 调节内存图像打印前端对位—U901 检查／清除各供纸位置的复印计数—U903 检查／清除卡纸计数—U904 检查／清除故障显示计数—U905 检查／清除送稿器计数—U908 检查总计数—U910 清除覆盖率数据—U911 检查／清除各种纸张尺寸的复印计数—U927 清除计数器—U928 检查／清除机器运转计数—U990 检查／清除曝光灯亮起时间—U991 检查扫描仪计数—U993 输出 VTC-PG 图案—KM-1620自诊断功能KM-1620配备自诊断功能。
