陶瓷材料的力学性能检测方法

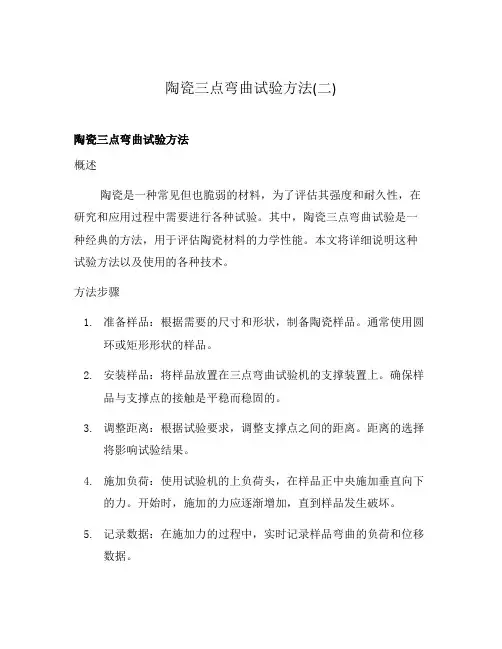

陶瓷三点弯曲试验方法(二)陶瓷三点弯曲试验方法概述陶瓷是一种常见但也脆弱的材料，为了评估其强度和耐久性，在研究和应用过程中需要进行各种试验。

其中，陶瓷三点弯曲试验是一种经典的方法，用于评估陶瓷材料的力学性能。

本文将详细说明这种试验方法以及使用的各种技术。

方法步骤1.准备样品：根据需要的尺寸和形状，制备陶瓷样品。

通常使用圆环或矩形形状的样品。

2.安装样品：将样品放置在三点弯曲试验机的支撑装置上。

确保样品与支撑点的接触是平稳而稳固的。

3.调整距离：根据试验要求，调整支撑点之间的距离。

距离的选择将影响试验结果。

4.施加负荷：使用试验机的上负荷头，在样品正中央施加垂直向下的力。

开始时，施加的力应逐渐增加，直到样品发生破坏。

5.记录数据：在施加力的过程中，实时记录样品弯曲的负荷和位移数据。

6.分析结果：根据试验数据，计算样品的弯曲应力-应变曲线和弯曲强度等力学性能参数。

试验技术预压技术预压技术是为了减小试样的不均匀应变，提高试验结果的准确性。

这种技术在施加主要负荷之前，先施加一个较小的预压力。

预压力的大小应根据具体陶瓷材料的强度和试验需求来确定。

支撑装置选择支撑装置的选择也会对试验结果产生影响。

常用的支撑装置有支承条和球形支撑。

支承条适用于较薄的样本，而球形支撑适用于较厚的样本。

根据试样的形状和尺寸，选择合适的支撑装置可以减小应变集中的问题。

加载速率加载速率决定了试验的时间和对样品的影响程度。

较高的加载速率可以得到更高的应力和破坏强度，但同时可能引起额外的热效应和应力集中。

适当的加载速率应根据材料的性质和试验的目的来选择。

结论陶瓷三点弯曲试验是评估陶瓷材料力学性能的一种重要方法。

通过准确的试验步骤和合适的技术选择，可以获得可靠的力学性能参数，为陶瓷材料的研究和应用提供有力支持。

以上就是陶瓷三点弯曲试验方法的相关内容，包括方法步骤、试验技术和结论。

希望本文对您的研究和实践工作有所帮助。

陶瓷材料力学性能的检测方法为了有效而合理的利用材料，必须对材料的性能充分的了解。

材料的性能包括物理性能、化学性能、机械性能和工艺性能等方面。

物理性能包括密度、熔点、导热性、导电性、光学性能、磁性等。

化学性能包括耐氧化性、耐磨蚀性、化学稳定性等。

工艺性能指材料的加工性能，如成型性能、烧结性能、焊接性能、切削性能等。

机械性能亦称为力学性能，主要包括强度、弹性模量、塑性、韧性和硬度等。

而陶瓷材料通常来说在弹性变形后立即发生脆性断裂，不出现塑性变形或很难发生塑性变形，因此对陶瓷材料而言，人们对其力学性能的分析主要集中在弯曲强度、断裂韧性和硬度上，本文在此基础上对其力学性能检测方法做了简单介绍。

1. 弯曲强度弯曲实验一般分三点弯曲和四点弯曲两种，如图1-1所示。

四点弯曲的试样中部受到的是纯弯曲，弯曲应力计算公式就是在这种条件下建立起来的，因此四点弯曲得到的结果比较精确。

而三点弯曲时梁各个部位受到的横力弯曲，所以计算的结果是近似的。

但是这种近似满足大多数工程要求，并且三点弯曲的夹具简单，测试方便，因而也得到广泛应用。

图1-1 三点弯曲和四点弯曲示意图由材料力学得到，在纯弯曲且弹性变形范围内，如果指定截面的弯矩为M ，该截面对中性轴的惯性矩为I z ，那么距中性轴距离为y 点的应力大小为：zI My =σ在图1-1的四点弯曲中，最大应力出现在两加载点之间的截面上离中性轴最远的点，其大小为：=∙⎪⎭⎫⎝⎛∙=zI y a P max max 21σ⎪⎩⎪⎨⎧圆形截面 16矩形截面 332DPa bh Paπ其中P 为载荷的大小，a 为两个加载点中的任何一个距支点的距离，b 和h 分别为矩形截面试样的宽度和高度，而D 为圆形截面试样的直径。

因此当材料断裂时所施加载荷所对应的应力就材料的抗弯强度。

而对于三点弯曲，最大应力出现在梁的中间，也就是与加载点重合的截面上离中性轴最远的点，其大小为：=∙⎪⎭⎫⎝⎛∙=zI y a P l max max 4σ⎪⎩⎪⎨⎧圆形截面 8矩形截面 2332DPl bh Plπ式中l 为两个支点之间的距离（也称为试样的跨度）。

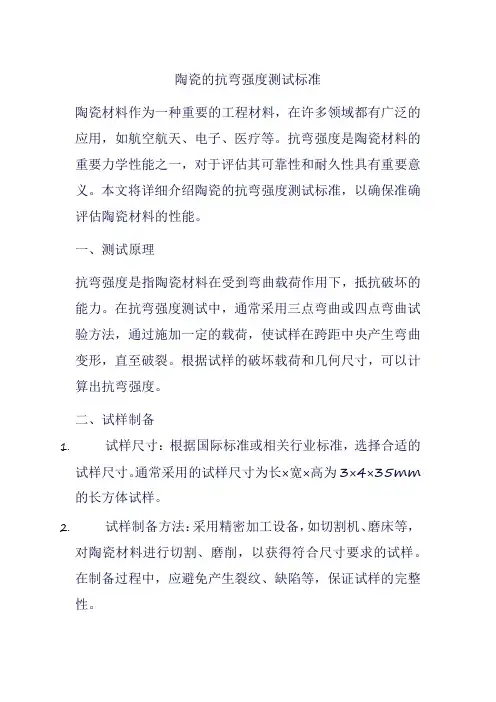

陶瓷的抗弯强度测试标准陶瓷材料作为一种重要的工程材料，在许多领域都有广泛的应用，如航空航天、电子、医疗等。

抗弯强度是陶瓷材料的重要力学性能之一，对于评估其可靠性和耐久性具有重要意义。

本文将详细介绍陶瓷的抗弯强度测试标准，以确保准确评估陶瓷材料的性能。

一、测试原理抗弯强度是指陶瓷材料在受到弯曲载荷作用下，抵抗破坏的能力。

在抗弯强度测试中，通常采用三点弯曲或四点弯曲试验方法，通过施加一定的载荷，使试样在跨距中央产生弯曲变形，直至破裂。

根据试样的破坏载荷和几何尺寸，可以计算出抗弯强度。

二、试样制备1.试样尺寸：根据国际标准或相关行业标准，选择合适的试样尺寸。

通常采用的试样尺寸为长×宽×高为3×4×35mm 的长方体试样。

2.试样制备方法：采用精密加工设备，如切割机、磨床等，对陶瓷材料进行切割、磨削，以获得符合尺寸要求的试样。

在制备过程中，应避免产生裂纹、缺陷等，保证试样的完整性。

三、试验步骤1.试样放置：将制备好的试样放置在试验机的支座上，确保试样跨距中央与支座中心对齐。

2.载荷施加：通过试验机施加一定的载荷，使试样产生弯曲变形。

载荷的施加速度应保持稳定，通常在0.5-5mm/min的范围内。

3.数据记录：在试验过程中，实时记录载荷、位移等参数，直至试样破裂。

4.结果计算：根据记录的载荷和试样几何尺寸，利用公式计算出抗弯强度。

四、结果评估根据计算结果，可以对陶瓷材料的抗弯强度进行评估。

通常，抗弯强度越高，陶瓷材料的抵抗外力破坏的能力越强。

通过与行业标准或其他陶瓷材料的抗弯强度进行对比，可以判断该陶瓷材料的性能优劣。

同时，还可以结合其他力学性能指标，如弹性模量、断裂韧性等，对陶瓷材料进行更全面的性能评价。

五、注意事项在进行陶瓷的抗弯强度测试时，需要注意以下几点：1.保持试验环境的恒温恒湿，避免环境因素对试验结果产生影响。

2.在试样制备过程中，应严格控制加工参数，确保试样的几何尺寸精度和表面质量。

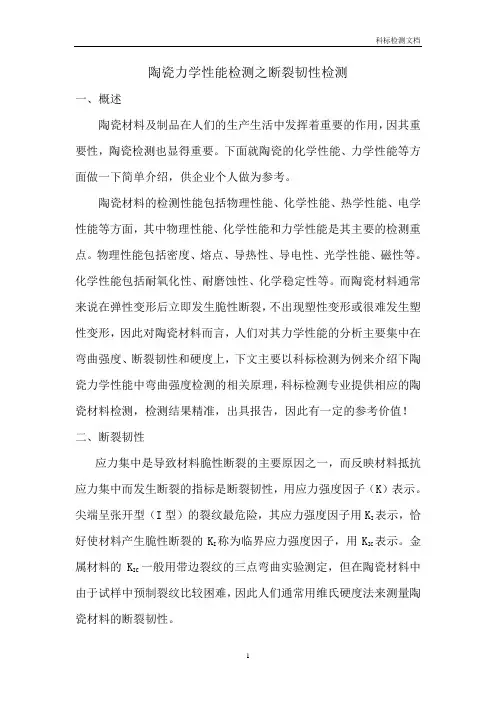

陶瓷力学性能检测之断裂韧性检测一、概述陶瓷材料及制品在人们的生产生活中发挥着重要的作用，因其重要性，陶瓷检测也显得重要。

下面就陶瓷的化学性能、力学性能等方面做一下简单介绍，供企业个人做为参考。

陶瓷材料的检测性能包括物理性能、化学性能、热学性能、电学性能等方面，其中物理性能、化学性能和力学性能是其主要的检测重点。

物理性能包括密度、熔点、导热性、导电性、光学性能、磁性等。

化学性能包括耐氧化性、耐磨蚀性、化学稳定性等。

而陶瓷材料通常来说在弹性变形后立即发生脆性断裂，不出现塑性变形或很难发生塑性变形，因此对陶瓷材料而言，人们对其力学性能的分析主要集中在弯曲强度、断裂韧性和硬度上，下文主要以科标检测为例来介绍下陶瓷力学性能中弯曲强度检测的相关原理，科标检测专业提供相应的陶瓷材料检测，检测结果精准，出具报告，因此有一定的参考价值！二、断裂韧性应力集中是导致材料脆性断裂的主要原因之一，而反映材料抵抗应力集中而发生断裂的指标是断裂韧性，用应力强度因子（K）表示。

尖端呈张开型（I型）的裂纹最危险，其应力强度因子用K I表示，恰好使材料产生脆性断裂的K I称为临界应力强度因子，用K IC表示。

金属材料的K IC一般用带边裂纹的三点弯曲实验测定，但在陶瓷材料中由于试样中预制裂纹比较困难，因此人们通常用维氏硬度法来测量陶瓷材料的断裂韧性。

陶瓷等脆性材料在断裂前几乎不产生塑性变形，因此当外界的压力达到断裂应力时，就会产生裂纹。

以维氏硬度压头压入这些材料时，在足够大的外力下，压痕的对角线的方向上就会产生裂纹，如图2-1所示。

裂纹的扩展长度与材料的断裂韧性K IC 存在一定的关系，因此可以通过测量裂纹的长度来测定K IC 。

其突出的优点在于快速、简单、可使用非常小的试样。

如果以P C 作为可使压痕产生雷文的临界负荷，那么图中显示了不同负荷下的裂纹情况。

由于硬度法突出的优点，人们对它进行了大量的理论和实验研究。

推导出了各种半经验的理论公式。

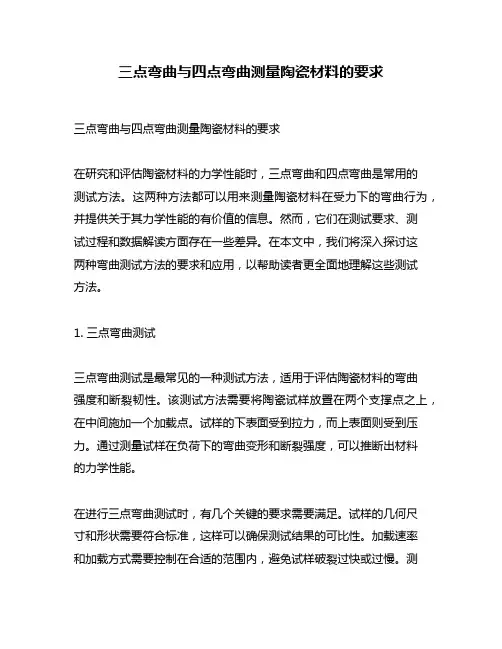

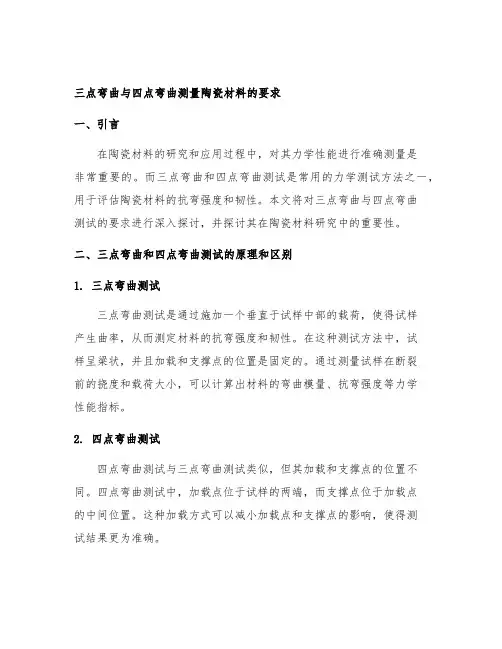

三点弯曲与四点弯曲测量陶瓷材料的要求一、引言在陶瓷材料的研究和应用过程中，对其力学性能进行准确测量是非常重要的。

而三点弯曲和四点弯曲测试是常用的力学测试方法之一，用于评估陶瓷材料的抗弯强度和韧性。

本文将对三点弯曲与四点弯曲测试的要求进行深入探讨，并探讨其在陶瓷材料研究中的重要性。

二、三点弯曲和四点弯曲测试的原理和区别1. 三点弯曲测试三点弯曲测试是通过施加一个垂直于试样中部的载荷，使得试样产生曲率，从而测定材料的抗弯强度和韧性。

在这种测试方法中，试样呈梁状，并且加载和支撑点的位置是固定的。

通过测量试样在断裂前的挠度和载荷大小，可以计算出材料的弯曲模量、抗弯强度等力学性能指标。

2. 四点弯曲测试四点弯曲测试与三点弯曲测试类似，但其加载和支撑点的位置不同。

四点弯曲测试中，加载点位于试样的两端，而支撑点位于加载点的中间位置。

这种加载方式可以减小加载点和支撑点的影响，使得测试结果更为准确。

3. 两种测试方法的区别三点弯曲测试和四点弯曲测试在加载和支撑点的位置上存在区别，这会对试样产生的应力和变形分布产生影响。

一般来说，四点弯曲测试在试验过程中对试样的边界影响更小，因此更适合用于脆性材料的测试。

而三点弯曲测试则更容易进行，因此在工程应用中较为常见。

三、三点弯曲和四点弯曲测试对陶瓷材料的要求1. 试样的制备在进行三点弯曲和四点弯曲测试前，首先需要精确制备试样。

对于陶瓷材料来说，试样的尺寸和表面质量要求非常严格，否则会对测试结果产生影响。

特别是在进行四点弯曲测试时，试样的尺寸、形状和平整度对测试结果影响较大。

2. 载荷和速率控制在进行弯曲测试时，载荷和速率的控制对于测试结果的准确性至关重要。

尤其是在测定材料的抗弯强度时，需要确保载荷的施加和卸载过程平稳、均匀，以避免试样出现不可逆的损伤。

3. 试验环境的控制在进行三点弯曲和四点弯曲测试时，试验环境的温度和湿度对于试样的力学性能也有一定影响。

特别是对于某些特殊的陶瓷材料，在进行弯曲测试前需要对试验环境进行严格控制，以保证测试结果的准确性。

「陶瓷材料的力学性能检测方法」陶瓷材料是一种类型的无机非金属材料，具有硬度高、耐磨损、抗腐蚀等特点，在许多领域都有广泛的应用。

然而，由于其特殊的物理和化学性质，陶瓷材料的力学性能检测相对较为复杂。

本文将介绍一些常用的陶瓷材料力学性能检测方法。

1.弹性模量测定弹性模量是衡量材料刚性的重要指标，可以反映材料在受力时的变形能力。

常用的弹性模量测试方法有压缩试验、拉伸试验和弯曲试验。

其中，拉伸试验可以通过拉伸杆比天平来确定材料的弹性模量。

2.拉伸强度和抗压强度测定拉伸强度和抗压强度是评价材料抗拉性能和抗压性能的指标。

拉伸试验可以通过引伸计和力传感器来测量材料在拉伸过程中的载荷和伸长量，从而计算出拉伸强度。

而抗压试验可以通过压力传感器来测量材料受到的压缩应力，从而计算出抗压强度。

3.硬度测试硬度是评价材料抗外力作用下抵抗表面变形和损坏的能力。

陶瓷材料的硬度测定方法有洛氏硬度试验、维氏硬度试验和显微硬度试验等。

其中，洛氏硬度试验是最常用的方法，通过在材料表面施加一定载荷并测量印痕的大小来确定硬度值。

4.断裂韧性测试断裂韧性是衡量材料在受到应力时抵抗断裂的能力，特别适用于陶瓷材料的力学性能评价。

常用的断裂韧性测试方法有缺口冲击试验、三点弯曲试验和压瓷强度试验等。

其中，缺口冲击试验被广泛应用于陶瓷材料的断裂韧性测试，通过在标准试样上制造缺口并施加冲击载荷来测定材料的断裂韧性。

5.耐磨试验耐磨性是评价材料抗磨损能力的指标。

常用的耐磨试验方法有滑动磨损试验、砂轮磨损试验和磨料磨损试验等。

这些试验方法均通过在材料表面施加一定的磨损载荷并测量磨损量来评估材料的耐磨性能。

总之，陶瓷材料的力学性能检测方法是多样化且复杂的，需要根据具体材料的特性和使用环境的需求来选择合适的测试方法。

以上介绍的几种方法是其中常用的方法，可以为陶瓷材料的力学性能评价提供一定的参考。

陶瓷材料力学性能的检测方法为了有效而合理的利用材料，必须对材料的性能充分的了解。

材料的性能包括物理性能、化学性能、机械性能和工艺性能等方面。

物理性能包括密度、熔点、导热性、导电性、光学性能、磁性等。

化学性能包括耐氧化性、耐磨蚀性、化学稳定性等。

工艺性能指材料的加工性能，如成型性能、烧结性能、焊接性能、切削性能等。

机械性能亦称为力学性能，主要包括强度、弹性模量、塑性、韧性和硬度等。

而陶瓷材料通常来说在弹性变形后立即发生脆性断裂，不出现塑性变形或很难发生塑性变形，因此对陶瓷材料而言，人们对其力学性能的分析主要集中在弯曲强度、断裂韧性和硬度上，本文在此基础上对其力学性能检测方法做了简单介绍。

1.弯曲强度弯曲实验一般分三点弯曲和四点弯曲两种，如图1所示。

四点弯曲的试样中部受到的是纯弯曲，弯曲应力计算公式就是在这种条件下建立起来的，因此四点弯曲得到的结果比较精确。

而三点弯曲时梁各个部位受到的横力弯曲，所以计算的结果是近似的。

但是这种近似满足大多数工程要求，并且三点弯曲的夹具简单，测试方便，因而也得到广泛应用。

图1 三点弯曲和四点弯曲示意图由材料力学得到，在纯弯曲且弹性变形范围内，如果指定截面的弯矩为M，该截面对中性轴的惯性矩为I，那么距中性轴距离为y点的应力大小为：zzI My=σ 在图1-1的四点弯曲中，最大应力出现在两加载点之间的截面上离中性轴最远的点，其大小为：=•⎪⎭⎫⎝⎛•=zI y a P max max 21σ⎪⎩⎪⎨⎧圆形截面 16矩形截面 332DPa bh Pa π 其中P 为载荷的大小，a 为两个加载点中的任何一个距支点的距离，b 和h 分别为矩形截面试样的宽度和高度，而D 为圆形截面试样的直径。

因此当材料断裂时所施加载荷所对应的应力就材料的抗弯强度。

而对于三点弯曲，最大应力出现在梁的中间，也就是与加载点重合的截面上离中性轴最远的点，其大小为：=•⎪⎭⎫⎝⎛•=zI y a P l max max 4σ⎪⎩⎪⎨⎧圆形截面 8矩形截面 2332DPl bh Pl π 式中l 为两个支点之间的距离（也称为试样的跨度）。
