结构设计pkpm软件SATWE计算结果分析SATWE软件计算结果分析一、位移比、层间位移比控制规范条文：新高规的4.3.5条规定，楼层竖向构件的最大水平位移和层间位移角，A、B级高度高层建筑均不宜大于该楼层平均值的1.2倍；且A级高度高层建筑不应大于该楼层平均值的1.5倍，B级高度高层建筑、混合结构高层建筑及复杂高层建筑，不应大于该楼层平均值的1.4倍。
高规4.6.3条规定，高度不大于150m的高层建筑，其楼层层间最大位移与层间之比（即最大层间位移角）Δu/h应满足以下要求：结构休系Δu/h限值框架 1/550框架-剪力墙，框架-核心筒 1/800筒中筒，剪力墙 1/1000框支层 1/1000名词释义：（1）位移比：即楼层竖向构件的最大水平位移与平均水平位移的比值。
（2）层间位移比：即楼层竖向构件的最大层间位移角与平均层间位移角的比值。
其中：最大水平位移：墙顶、柱顶节点的最大水平位移。
平均水平位移：墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。
层间位移角：墙、柱层间位移与层高的比值。
最大层间位移角：墙、柱层间位移角的最大值。
平均层间位移角：墙、柱层间位移角的最大值与最小值之和除2。
控制目的:高层建筑层数多，高度大，为了保证高层建筑结构具有必要的刚度，应对其最大位移和层间位移加以控制，主要目的有以下几点：1．保证主体结构基本处于弹性受力状态,避免混凝土墙柱出现裂缝,控制楼面梁板的裂缝数量,宽度。
2．保证填充墙,隔墙,幕墙等非结构构件的完好,避免产生明显的损坏。
3．控制结构平面规则性，以免形成扭转，对结构产生不利影响。
结构位移输出文件（WDISP.OUT）Max-(X)、Max-(Y)----最大X、Y向位移。
（mm）Ave-(X)、Ave-(Y)----X、Y平均位移。
（mm）Max-Dx ，Max-Dy : X,Y方向的最大层间位移Ave-Dx ，Ave-Dy : X,Y方向的平均层间位移Ratio-(X)、Ratio-(Y)---- X、Y向最大位移与平均位移的比值。
SATWE简介SATWE是我国应现代多、高层建筑发展要求专门为高层结构分析与设计而研制的空间组合结构有限元分析软件。
SATWE的核心工作就是要解决剪力墙和楼板的模型化问题。
SATWE尽可能地减小其模型化误差，使多、高层结构的简化分析模型尽可能地合理，更好地反映出结构的真实受力状态。
SATWE采用空间杆单元模拟梁、柱及支撑等杆件，用在壳元基础上凝聚而成的墙元模拟剪力墙。
墙元是专用于模拟多、高层结构剪力墙的，对于尺寸较大或带洞口的剪力墙按照子结构的基本思想。
模拟以后由程序自动进行细分，然后用静力凝聚原理将由于墙元的细分而增加的内部自由度消去，从而保证墙元的精度和有限的出口自由度。
这种墙元对剪力墙的洞口（仅考虑矩形洞）的大小及空间位置无限制，具有较好的适用性。
墙元不仅具有墙所在的平面内刚度，也具有平面外刚度，可以较好地模拟工程中剪力墙的实际受力状态。
很重要的是，对于楼板，SATWE给出了四种简化假定：1.楼板整体平面内无限制；2.分块无限刚；3.分块无限刚带弹性连接板带；4.弹性楼板。
在应用中，可根据工程实际情况和分析精度要求，选用其中的一种或几种简化假定。
SATWE适用于高层和多层钢筋砼框架，框架-剪力墙，剪力墙结构，以及高层钢结构或钢-混凝土混合结构。
SATWE考虑了多、高层建筑中多塔、错层、转换层及楼板局部开大洞等特殊结构形式。
TAT简介目前在国内使用较为普遍的PKPM系列的TA T计算软件。
TAT是一个三维空间分析程序，它假定楼面平面内无限刚，采用空间杆系计算柱梁等杆件，采用薄壁柱原理计算剪力墙。
TA T 用来计算多层和高层的框架、框架-剪力墙和剪力墙结构，适用于平面和立面体型复杂的结构形式，TAT完成建筑结构在恒、活、风、地震作用下的内力计算，还可以对钢结构进行强度稳定的验算。
TAT善于处理高层建筑中多塔、错层等特种形式，其中包括大底盘上部高塔，或上部或中部连接下部多塔情况，对于多塔、错层信息的判断处理是程序根据建筑模型智能的自动生成。
最全Satwe参数设定1、总信息：水平力与整体坐标系夹角：0根据抗规（GB50011-2001）5.1.1条规定，“一般情况下，应允许在建筑结构的两个主轴方向分别计算水平地震作用并进行抗震验算，各方向的水平地震作用应由该方向的抗侧力构件承担；有斜交抗侧力构件的结构，当相交角度大于15度时，应分别计算各抗侧力构件方向的水平地震作用”。
当计算地震夹角大于15度时，给出水平力与整体坐标系的夹角（逆时针为正），程序改变整体坐标系，但不增加工况数。
同时，该参数不仅对地震作用起作用，对风荷载同样起作用。
通常情况下，当Satwe文本信息“周期、振型、地震力”中地震作用最大方向与设计假定大于15度（包括X、Y两个方向）时，应将此方向重新输入到该参数进行计算。
混凝土容重：26本参数用于程序近似考虑其没有自动计算的结构面层重量。
同时由于程序未自动扣除梁板重叠区域的结构荷载，因而该参数主要近似计算竖向构件的面层重量。
通常对于框架结构取25-26；框架-剪力墙结构取26；剪力墙结构，取26-27。
1.3钢容重：78一般情况下取78，当考虑饰面设计时可以适当增加。
1.4裙房层数：按实际填入混凝土高规（JGJ3-2002）第4.8.6条规定：与主楼连为整体的裙楼的抗震等级不应低于主楼的抗震等级，主楼结构在裙房顶部上下各一层应适当加强抗震措施。
同时抗规（GB50011-2001）6.1.10条条文说明要求：带有大底盘的高层抗震墙（筒体）结构，抗震墙的底部加强部位可取地下室顶板以上H/8，向下延伸一层，大底盘顶板以上至少包括一层。
裙房与主楼相连时，加强部位也宜高出裙房一层。
本参数必须按实际填入，使程序根据规范自动调整抗震等级，裙房层数包括地下室层数。
1.5转换层所在层号：按实际填入该参数为程序决定底部加强部位及转换层上下刚度比的计算和内力调整提供信息。
输入转换层号后，程序可以自动判读框支柱、框支梁及落地剪力墙的抗震等级和相应的内力调整。
SATWE计算详解1.SATWE简介SA TWE是采用空间有限元壳元模型计算分析剪力墙的软件，是目前国内外精度最高的计算方法。
SA TWE是专门为多、高层结构分析与设计而研制的空间组合结构有限元分析软件。
SA TWE的核心工作就是要解决剪力墙和楼板的模型化问题，尽可能地减小其模型化误差，使多、高层结构的简化分析模型尽可能地合理，更好地反映出结构的真实受力状态。
SA TWE所需的几何信息和荷载信息全部都从PMCAD建立的建筑模型中自动提取生成，并且由墙元和弹性楼板单元自动划分、多塔、错层信息自动生成功能，并妥善处置上下洞口任意排布弧墙等复杂情况，大大简化了用户操作。
这种计算模型对剪力墙洞口的空间布置无限制，允许上下层洞口不对齐，也适用于计算框支剪力墙转换层等复杂结构。
在壳元基础上凝聚而成的墙元可大大减少计算自由度，并成功地在微机上实现快速高精度计算。
SA TWE采用空间杆单元模拟梁、柱及支撑等杆件，用在壳元基础上凝聚而成的墙元模拟剪力墙。
墙元是专用于模拟多、高层结构中剪力墙的，对于尺寸较大或带洞口的剪力墙，按照子结构的基本思想，由程序自动进行细分，然后用静力凝聚原理将由于墙元的细分而增加的内部自由度消去，从而保证墙元的精度和有限的出口自由度。
这种墙元对剪力墙的洞口（仅考虑矩形洞）的大小及空间位置无限制，具有较好的适用性。
墙元不仅具有墙所在的平面内刚度，也有平面外刚度，可以较好地模拟工程中剪力墙的实际受力状态。
对于楼板，SA TWE给出了四种简化假定，即楼板整体平面内无限刚、分块无限刚、分块无限刚带弹性连接板带和弹性楼板。
在应用中，可根据工程实际情况和分析精度要求，选用其中的一种或几种简化假定。
SA TWE适用于高层和多层钢筋混凝土框架、框架—剪力墙、剪力墙结构，以及高层钢结构或钢—混凝土混合结构。
SA TWE考虑了多、高层建筑中多塔、错层、转换层及楼板局部开大洞等特殊结构形式。
SA TWE可完成建筑结构在恒、活、风、地震力作用下的内力分析、动力时程分析及荷载效应组合计算，可进行活载不利布置计算，并可将上部结构和地下室作为一个整体分析，对钢筋混凝土结构可完成截面配筋计算，对钢结构可作截面验算。
关于结构设计软件PKPM中SATWE 模块的参数输入1 遵循的依据和规范⑴《建筑结构荷载规范》GB 50009-2001⑵《混凝土结构设计规范》GB 50010-2010⑶《建筑抗震设计规范》GB 50011-2010⑷《高层建筑混凝土结构技术规程》JGJ 3-2002以上规范、规程文中分别简称为《荷规》、《砼规》、《抗规》、《高规》。
2 SATWE 参数设置2.1 总信息⑴水平力与整体坐标角:一般情况下取0度,平面复杂(如L型、三角型)或抗侧力结构非正交时,应分别按各抗侧力构件方向角算一次;当给出最大地震力作用方向时,可按该方向角输入计算,配筋取三者的大值.根据抗震规范5.1.1-2规定,当结构存在相交角大于15度的抗侧力构件时,应分别计算各抗侧力构件方向的水平地震作用.⑵砼容重:钢筋砼计算重度,考虑饰面的影响应取大于25。
⑶钢材容重:一般取78,如果考虑饰面设计者可以适量增加。
⑷裙房层数:层数是计算层数.高规规定:与主楼连为整体的裙楼的抗震等级不应低于主楼的抗震等级,主楼结构在裙房顶部上下各一层应适当加强抗震措施;因此该数必须给定.⑸转换层所在的层号:层号为计算层号,同时还应当注意,当转换层号大于等于三层时,程序自动对落地剪力墙、框支柱抗震等级增加一级,对转换层梁、柱及该层的弹性板定义仍要人工指定.⑹地下室层数:程序据此信息决定底部加强区范围和内力调整,当地下室局部层数不同时,以主楼地下室层数输入.⑺墙元细分最大控制长度:可取1~5之间的数值,一般取2就可满足计算要求.⑻墙元侧向节点信息:内部节点:一般选择内部节点,当有转换层时,需提高计算精度是时,可以选取外部节点.⑼恒活荷载计算信息:一次性加载计算:主要用于多层结构,而且多层结构最好采用这种加载计算法.用于高层结构计算时,在进行上部结构计算采用“模拟施工方法1”在基础计算时,用“模拟施工方法2”的计算结果,这样得出的基础结果比较合理.⑽结构体系:宜在给出的多种体系中选最接近实际的一种.2.2 风荷载信息⑴地面粗糙度类别:分为A-D 4类,详见《荷规》.⑵修正后的基本风压:详见《荷规》.⑶结构的基本周期:宜取程序默认值(按《高规》附录B公式B.0.2),同时建议按结构近似周期计算公式再计算一次,然后将所得值与程序默认相比较.⑷体型系数:体型无变化时取1.体型系数取值详见《荷规》7.3.1和《高规》3.2.5.2.3 地震信息⑴结构规则性信息:根据结构的规则性选取.⑵扭转耦联信息:建议总是采用,非耦联可作为补充验算.⑶偶然偏心:单向地震力计算时选“是”,多层规则结构可不考虑,详见《高规》3.3.3条,计算单向地震力,应考虑偶然偏心的影响.5%的偶然偏心,“是”从施工角度考虑的.⑷计算振型个数:详见《抗规》5.2.2条、5.2.3条;《高规》5.1.13条.2.4 活荷信息⑴柱、墙设计时活荷载:PM和基础计算模块中只能折减一次,此处建议不折减.相关规定详见《荷规》4.1.2条.⑵考虑活荷不利布置的层数:多层应取全部楼层,高层宜取全部楼层.详见《高规》5.1.8条.2.5 调整信息⑴梁刚度增大系数:装配式楼板取1.0;现浇楼板取值1.3~2.0,一般取2.0.详见《高规》5.2.2条.⑵梁端弯矩调幅系数:现浇框架梁0.8~0.9,装配整体式框架梁0.7~0.8.详见《高规》5.2.3条.⑶梁设计弯矩增大系数:放大梁跨中弯矩,取值 1.0~1.3;已考虑活荷不利布置时,宜取1.0.⑷连梁刚度折减系数:一般工程取0.7,位移由风载控制时取≥0.8.详见《抗规》5.2.1条.⑸梁扭矩折减系数:现浇楼板(刚性假定)取值0.4~1.0,一般取0.4;现浇楼板(弹性楼板)取1.0;详见《高规》5.2.4条.⑹全楼地震力放大系数:用于调整抗震安全度,取值0.85~1.50,一般取1.0.⑺ 0.2Q O调整起始层号:用于框剪(抗震设计时),纯框填0.详见《抗规》6.2.13条1款;《高规》8.1.4条.⑻ 0.2Q O调整终止层号:用于框剪(抗震设计时),纯框填0;详见《抗规》6.2.13条1款;《高规》8.1.4条.⑼顶塔楼内力放大起算层号:按突出屋面部分最低层号填写,无顶塔楼填0.⑽顶塔楼内力放大:计算振型数为9~15及以上时,宜取1.0(不调整);计算振型数为3时,取1.5.⑾九度结构及一级框架梁柱超配筋系数:取1.15,详见《抗规》6.2.4条.⑿是否按抗震规范5.2.5调整楼层地震力:用于调整剪重比,详见《抗规》5.2.5条.⒀是否调整与框支柱相连的梁内力:一般不调整,详见《高规》10.2.7条.⒁剪力墙加强区超算层号:详见《抗规》6.1.10条; 《高规》7.1.9条.⒂强制指定的薄弱层个数:强制指定时选用,否则填0,详见《抗规》5.5.2条,《高规》4.6.4条.2.6 设计信息⑴结构重要性系数:详见《砼规》3.2.1条,3.2.2条.及《余热发电规范》⑵柱计算长度计算原则:一般按有侧移来计算.⑶梁柱重叠部分简化:详见《高规》5.3.4条.⑷是否考虑P-Delt效应:据有关分析结果,7度以上抗震设防的建筑,风荷载起位移控制作用,可不考虑P-Delt效应.⑸是否按砼规范(7.3.11-3)计算砼柱计算长度系数:一般工程选【是】,详见《砼规》7.3.11条3款.2.7 配筋信息此项的选项所参考的规范比较集中,详见《砼规》4.2.1条,4.2.3条及表4.2.3-1.2.8 荷载组合此项标签内的选项所参考的规范相对比较集中,详见下表:分项系数荷载类型适用条文恒荷载《荷规》3.2.5活荷载《荷规》3.2.5风荷载《荷规》3.2.5水平地震力《抗规》5.1.1、5.4.1竖向地震力《抗规》5.1.1、5.4.1特殊荷载《荷规》3.2.5组合系数荷载类型适用条文活荷载《荷规》4.1.1风荷载《荷规》7.1.4参考文献:PKPM使用手册。
PKPM中satwe参数的解读总结三种参考⽂献解读参数：1.点击相应的选项在窗⼝下⽅会有相应的规范2.PKPM⼿册3.钢筋混凝⼟框架以及砌体结构pkpm设计和应⽤2.3.1总信息1.⽔平⼒与整体坐标夹⾓⽤于指定地震作⽤和风荷载计算时⽔平⼒⽅向与整体坐标轴X轴之间的夹⾓。
⽤于计算⽔平地震作⽤。
暂时为0，对于不规则结构还要在W AQ.out⽂件查看⾓度后填⼊再重新算。
2.混凝⼟容重⼀般应考虑构件表⾯抹灰等装饰层⾃重，因此该值可以填写为26-27，剪⼒墙可取27。
3.钢材容重当考虑钢构件中加劲肋等附加重量以及表⾯装饰层、防腐涂层和防⽕层⾃重时候，容重需要乘1.04-1.18等放⼤系数，因此该值可填写为81-92。
4.裙房层数⽤于确定带裙房的塔楼结构剪⼒墙底部加强区的⾼度。
从结构最底层算起（包括地下室层数）。
⽤于判断剪⼒墙底部加强区⾼度。
且⾼层建筑混凝⼟结构技术规程（JGJ 3-2010）规定抗震设计时候，塔楼中与裙房相连的外围柱、剪⼒墙，从固定端⾄裙房屋⾯上⼀层的⾼度范围内，柱纵向钢筋的最⼩配筋率应该适当提⾼，柱箍筋宜在裙楼屋⾯上下层的范围内全⾼加密。
5.转换层所在层号⾼层建筑混凝⼟结构技术规程（JGJ 3-2010）规定带托墙转换层的剪⼒墙结构（即部分框⽀剪⼒墙结构）以及带托柱转换层的筒体结构，并对这两种带转换层的结构规定了不同设计要求。
6.嵌固端所在层号建筑抗震设计规范（GB50011）规定了地下室顶板作为上部结构嵌固部位时候，抗震等级确定原则。
取值⽅法是当地下室顶板作为嵌固部位时候，嵌固端所在层为地上⼀层，即地下室层数加⼀，当结构嵌固在基础顶⾯时候，则嵌固端所在层号为1。
7.地下室层数该参数为上部结构同时进⾏内⼒分析的地下室部分的层数。
同时，程序能结合地下室信息页的地下室外围回填⼟约束作⽤数据，考虑回填⼟的约束作⽤。
当上部结构与地下室共同进⾏内⼒整体分析时候，此时基础顶⾯为结构的嵌固端，应该输⼊地下室层数。
总信息 (4)水平力与整体坐标夹角 (4)混凝土容重 (5)钢材容重 (5)裙房层数 (5)转换层所在层号 (5)嵌固端所在层号 (6)地下室层数 (8)墙元细分最大控制长度 (8)弹性板细分最大控制长度 (8)转换层指定为薄弱层 (8)对所有楼层强制采用刚性楼板假定 (9)地下室强制采用刚性楼板假定 (9)墙梁跨中节点作为刚性楼板从节点 (10)计算墙倾覆力矩时只考虑腹板和有效翼缘 (11)弹性板与梁变形协调 (12)采用自定义构件施工次序 (12)结构材料信息 (13)结构体系 (13)恒活荷载计算信息 (13)施工次序 (15)风荷载计算信息 (16)地震作用计算信息 (16)结构所在地区 (17)特征值求解方式 (17)“规定水平力”的确定方式 (17)墙元侧向节点信息 (18)风荷载信息 (19)地面粗糙度类别 (19)修正后的基本风压 (19)X、Y向结构基本周期 (21)风荷载作用下结构的阻尼比 (22)承载力设计时风荷载效应放大系数 (22)用于舒适度验算的风压 (23)用于舒适度验算的结构阻尼比 (23)顺风向风振 (23)横风向风振 (24)扭转风振 (25)水平风体型系数 (25)设缝多塔背风面体形系数 (26)特殊风体型系数 (27)地震信息 (27)结构规则性信息 (27)设防地震分组 (28)设防烈度 (28)砼框架、剪力墙、钢框架抗震等级 (29)抗震构造措施的抗震等级 (30)中震（或大震）设计 (31)按主振型确定地震内力符号 (31)按抗规（6.1.3-3）降低嵌固端以下抗震构造措施的抗震等级 (32)程序自动考虑最不利水平地震作用 (32)斜交抗侧力构件方向附加地震数，相应角度 (32)考虑偶然偏心 (32)考虑双向地震作用 (33)计算振型个数 (34)重力荷载代表值的活载组合值系数 (34)周期折减系数 (35)结构的阻尼比 (35)特征周期、地震影响系数最大值、用于12层以下规则砼框架结构薄弱层验算的地震影响系数最大值（罕遇地震） (36)竖向地震参与振型数 (36)竖向地震作用系数底线值 (36)自定义地震影响系数曲线 (36)活荷信息 (37)柱墙、基础设计时活荷载 (37)梁活荷不利布置最高层号 (38)柱墙基础活荷载折减系数 (38)考虑结构使用年限的活荷载调整系数 (38)梁楼面活荷载折减设置 (38)调整信息 (39)梁端负弯矩调幅系数 (39)梁活荷载内力放大系数 (39)梁扭矩折减系数 (40)托墙梁刚度放大系数 (40)连梁刚度折减系数 (41)支撑临界角 (41)柱/墙实配钢筋超配系数 (41)中梁刚度放大系数 (42)梁刚度放大系数按2010规范取值 (42)砼矩形梁转T形（自动附加楼板翼缘） (43)部分框支剪力墙结构底部加强区剪力墙抗震等级自动提高一级 (43)调整与框支柱相连的梁内力 (43)框支柱调整系数上限 (44)抗规（5.2.5）调整 (44)弱/强轴方向动位移比例 (45)按刚度比判断薄弱层的方式 (45)指定薄弱层个数及相应的各薄弱层层号 (46)薄弱层地震内力放大系数、自定义调整系数 (46)全楼地震作用放大系数 (47)顶塔楼地震作用放大起算层号及放大系数 (47)设计信息 (49)结构重要性系数 (49)钢构件截面净毛面积比 (49)梁按压弯计算的最小轴压比 (49)考虑P-delta效应 (49)按高规或高钢规进行构件设计 (49)框架梁端配筋考虑受压钢筋 (49)结构中的框架部分轴压比限值按照纯框架结构的规定采用 (50)剪力墙构造边缘构件的设计执行高规7.2.16-4条的较高配筋要求 (50)当边缘构件轴压比小于抗规6.4.5条规定的限值时一律设置构造边缘构件 (51)按混凝土规范B.0.4条考虑柱二阶效应 (51)保护层厚度 (51)过渡层信息 (52)柱配筋计算原则 (52)梁柱重叠部分简化为刚域 (52)钢柱计算长度系数 (53)配筋信息 (54)墙竖向分布筋配筋率 (54)NSW层数和NSW配筋率 (55)箍筋间距 (55)结构底部需要单独指定墙竖向分布筋配筋率的层数NSW/配筋率 (55)梁抗剪配筋采用交叉斜筋方式时，箍筋与对角斜筋的配筋强度比 (55)采用冷轧带肋钢筋（需自定义） (55)荷载组合 (57)地下室信息 (57)土层水平抗力系数的比例系数（M值）/扣除地面以下几层的回填土约束 (57)外墙分布筋保护层厚度 (58)回填土容重、回填土侧压力系数 (59)室外地坪标高、地下水位标高 (59)室外地面附加荷载 (59)生成SATWE数据文件及数据检查 (60)保留用户自定义的柱、梁、支撑长度系数 (60)保留用户自定义的水平风荷载 (60)保留用户自定义的边缘构件信息 (60)剪力墙边缘构件的类型 (60)构造边缘构件尺寸 (60)生成用于定制计算书的荷载简图 (60)SATWE计算控制参数 (62)忽略数检警告信息 (62)刚心坐标、层刚度比计算 (62)形成总刚并分解 (62)结构地震作用计算 (62)结构位移计算 (62)全楼构件内力计算 (62)构件配筋及验算 (62)配筋起始/终止层 (62)层刚度比计算 (62)地震作用分析方法 (62)线性方程组解法 (62)位移输出方式 (62)总信息水平力与整体坐标夹角说明书：地震作用和风荷载的方向缺省是沿着结构建模的整体坐标系X轴和Y轴方向成对作用的。
结构设计pkpm软件SATWE计算结果分析SATWE软件计算结果分析一、位移比、层间位移比控制规范条文：新高规的4.3.5条规定，楼层竖向构件的最大水平位移和层间位移角，A、B级高度高层建筑均不宜大于该楼层平均值的1.2倍；且A级高度高层建筑不应大于该楼层平均值的1.5倍，B级高度高层建筑、混合结构高层建筑及复杂高层建筑，不应大于该楼层平均值的1.4倍。
高规4.6.3条规定，高度不大于150m的高层建筑，其楼层层间最大位移与层间之比（即最大层间位移角）Δu/h应满足以下要求：结构休系Δu/h限值框架 1/550框架-剪力墙，框架-核心筒 1/800筒中筒，剪力墙 1/1000框支层 1/1000名词释义：（1）位移比：即楼层竖向构件的最大水平位移与平均水平位移的比值。
（2）层间位移比：即楼层竖向构件的最大层间位移角与平均层间位移角的比值。
其中：最大水平位移：墙顶、柱顶节点的最大水平位移。
平均水平位移：墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。
层间位移角：墙、柱层间位移与层高的比值。
最大层间位移角：墙、柱层间位移角的最大值。
平均层间位移角：墙、柱层间位移角的最大值与最小值之和除2。
控制目的:高层建筑层数多，高度大，为了保证高层建筑结构具有必要的刚度，应对其最大位移和层间位移加以控制，主要目的有以下几点：1．保证主体结构基本处于弹性受力状态,避免混凝土墙柱出现裂缝,控制楼面梁板的裂缝数量,宽度。
2．保证填充墙,隔墙,幕墙等非结构构件的完好,避免产生明显的损坏。
3．控制结构平面规则性，以免形成扭转，对结构产生不利影响。
结构位移输出文件（WDISP.OUT）Max-(X)、Max-(Y)----最大X、Y向位移。
（mm）Ave-(X)、Ave-(Y)----X、Y平均位移。
（mm）Max-Dx ，Max-Dy : X,Y方向的最大层间位移Ave-Dx ，Ave-Dy : X,Y方向的平均层间位移Ratio-(X)、Ratio-(Y)---- X、Y向最大位移与平均位移的比值。

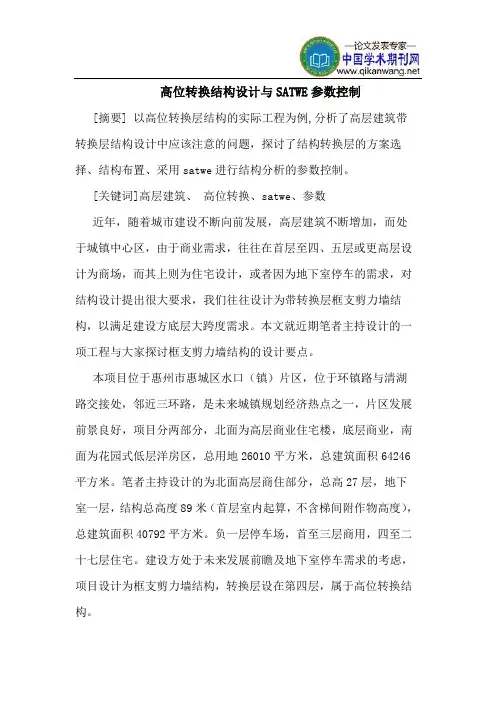

高位转换结构设计与SATWE参数控制[摘要] 以高位转换层结构的实际工程为例,分析了高层建筑带转换层结构设计中应该注意的问题，探讨了结构转换层的方案选择、结构布置、采用satwe进行结构分析的参数控制。
[关键词]高层建筑、高位转换、satwe、参数近年，随着城市建设不断向前发展，高层建筑不断增加，而处于城镇中心区，由于商业需求，往往在首层至四、五层或更高层设计为商场，而其上则为住宅设计，或者因为地下室停车的需求，对结构设计提出很大要求，我们往往设计为带转换层框支剪力墙结构，以满足建设方底层大跨度需求。
本文就近期笔者主持设计的一项工程与大家探讨框支剪力墙结构的设计要点。
本项目位于惠州市惠城区水口（镇）片区，位于环镇路与清湖路交接处，邻近三环路，是未来城镇规划经济热点之一，片区发展前景良好，项目分两部分，北面为高层商业住宅楼，底层商业，南面为花园式低层洋房区，总用地26010平方米，总建筑面积64246平方米。
笔者主持设计的为北面高层商住部分，总高27层，地下室一层，结构总高度89米（首层室内起算，不含梯间附作物高度），总建筑面积40792平方米。
负一层停车场，首至三层商用，四至二十七层住宅。
建设方处于未来发展前瞻及地下室停车需求的考虑，项目设计为框支剪力墙结构，转换层设在第四层，属于高位转换结构。
因为框支剪力墙结构，设计步骤与传统设计不同，上部建筑标准平面完成后，结构师必须按方案提出底部结构布置，并进行初步设计计算，以确定结构基本形式，本工程标准层分对称式的两个塔楼，下图一为标准层左部分建筑简图。
根据建筑要求，进行结构布置时应当注意下面几点要求：1) 中心核心筒剪力墙应全部落地，并加大核心区剪力墙厚度，以增大底部刚度，底层柱网布置应规则、对称，跨距合理适中，应当与上部剪力墙结合考虑，尽量能使上部墙落于柱内。
框支柱与核心筒的距离不宜太大，因转换层在第4层，宜控制在10m以下。
2) 转换层采用梁式转换，框支梁布置合理，上部墙应尽量落于框支主梁上，也就是所谓的一次转换梁上；尽量不落于二次转换梁上，或尽量只使墙肢部分落于二次转换梁上；应当杜绝墙肢落于三次及三次以上转换梁上。
