《供配电系统设计规范》ＧＢ５００５２／９５第一章总则 (2)第二章负荷分级及供电要求 (2)第三章电源及供电系统 (3)第四章电压选择和电能质量 (4)第五章无功补偿 (5)第六章低压配电 (6)附录一名词解释 (7)第一章总则第1.0.1条为使供配电系统设计贯彻执行国家的技术经济政策，做到保障人身安全，供电可靠，技术先进和经济合理，制订本规范。
第1.0.2条本规范适用于110KV及以下的供配电系统新建和扩建工程的设计。
第1.0.3条供配电系统设计必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，合理确定设计方案。
第1.0.4条供配电系统设计应根据工程特点、规模和发展规划，做到远近期结合，以近期为主。
第1.0.5条供配电系统设计应采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品。
第1.0.6条供配电系统设计除应遵守本规范外，尚应符合国家现行有关标准和规范的规定。
第二章负荷分级及供电要求第2.0.1条电力负荷应根据对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度进行分级，并应符合下列规定：一、符合下列情况之一时，应为一级负荷：１．中断供电将造成人身伤亡时。
２．中断供电将在政治、经济上造成重大损失时。
例如：重大设备损坏、重大产品报废、用重要原料生产的产品大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等。
３．中断供电将影响有重大政治、经济意义的用电单位的正常工作。
例如：重要交通枢纽、重要通信枢纽、重要宾馆、大型体育场馆、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。
在一级负荷中，当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应视为特别重要的负荷。
二、符合下列情况之一时，应为二级负荷：１．中断供电将在政治、经济上造成较大损失时。
例如：主要设备损坏、大量产品报废、连续生产过程被打乱需较长时间才能恢复、重点企业大量减产等。
低压配电设计规范(GB50054-95)第一章总则第1．0．1条为使低压配电设计执行国家的技术经济政策。
做到保障人身安全、配电可靠、电能质量合格、节约电能、技术先进、经济合理和安装维护方便，制订本规范。
第1．0．2条本规范适用于新建和扩建工程的交流、工频500V 以下的低压配电设计。
第1．0．3条低压配电设计应节约有色金属，合理地选用铜铝材质的导体。
第1．0．4条低压配电设计除应执行本规范外，尚应符合现行的国家有关标准、规范的规定。
第二章电器和导体的选择第一节电器的选择第2．1．1条低压配电设计所选用的电器，应符合国家现行的有关标准，并应符合下列要求。
一、电器的额定电压应与所在回路标称电压相适应；二、电器的额定电流不应小于所在回路的计算电流；三、电器的额定频率应与所在回路的频率相适应；四、电器应适应所在场所的环境条件；五、电器应满足短路条件下的动稳定与热稳定的要求。
用于断开短路电流的电器，应满足短路条件下的通断能力。
第2．1．2条验算电器在短路条件下的通断能力，应采用安装处预期短路电流周期分量的有效值，当短路点附近所接电动机额定电流之和超过短路电流的1％时，应计入电动机反馈电流的影响。
第2．1．3条当维护、测试和检修设备需断开电源时，应设置隔离电器。
第2．1．4条隔离电器应使所在回路与带电部分隔离，当隔离电器误操作会造成严重事故时，应采取防止误操作的措施。
第2．1．5条隔离电器宜采用同时断开电源所有极的开关或彼此靠近的单极开关。
第2．1．6条隔离电器可采用下列电器：一、单极或多极隔离开关、隔离插头；二、插头与插座；三、连接片四、不需要拆除导线的特殊端子；五、熔断器。
第2．1．7条半导体电器严禁作隔离电器第2．1．8条通断电流的操作电器可采用下列电器一、负荷开关及断路器；二、继电器、接触器；三、半导体电器；四、10A及以下的插头与插座。
第二节导体的选择第2．2．1条导体的类型应按敷设方式及环境条件选择。
中华人民共和国国家标准低压配电设计规范GB 50054—1995第一章总则第1.0.1条为使低压配电设计执行国家的技术经济政策，做到保障人身安全、配电可靠、电能质量合格、节约电能、技术先进、经济合理和安装维护方便，制订本规范。
第1.0.2条本规范适用于新建和扩建工程的交流、工频500V以下的低压配电设计。
第1.0.3条低压配电设计应节约有色金属，合理地选用铜铝材质的导体。
第1.0.4条低压配电设计除应执行本规范外，尚应符合现行的国家有关标准、规范的规定。
第二章电器和导体的选择第一节电器的选择第2.1.1条低压配电设计所选用的电器，应符合国家现行的有关标准，并应符合下列要求。
一、电器的额定电压应与所在回路标称电压相适应：二、电器的额定电流不应小于所在回路的计算电流，三、电器的额定频率应与所在回路的频率相适应，四、电器应适应所在场所的环境条件；五、电器应满足短路条件下的动稳定与热稳定的要求。
用于断开短路电流的电器，应满足短路条件下的通断能力。
第2.1.2条验算电器在短路条件下的通断能力，应采用安装处预期短路电流周期分量的有效值，当短路点附近所接电动机额定电流之和超过短路电流的1％时，应计入电动机反馈电流的影响。
第2.1.3条当维护、测试和检修设备需断开电源时，应设置隔离电器。
第2.1.4条隔离电器应使所在回路与带电部分隔离，当隔离电器误操作会造成严重事故时，应采取防止误操作的措施。
第2.1.5条隔离电器宜采用同时断开电源所有极的开关或彼此靠近的单极开关。
第2.1.6条隔离电器可采用下列电器：一、单极或多极隔离开关、隔离插头；二、插头与插座，三、连接片；四、不需要拆除导线的特殊端子；五、熔断器。
第2.1.7条半导体电器严禁作隔离电器。
第2.1.8条通断电流的操作电器可采用下列电器：一、负荷开关及断路器，二、继电器、接触器，三、半导体电器，四、10A及以下的插头与插座。
第二节导体的选择第2.2.1条导体的类型应按敷设方式及环境条件选择。
低压电器的选择低压电器主要指低压系统中刀开关、熔断器、断路器、接触器、电动机起动器、继电器及导线电缆等。
低压电器选择的原则同高压电器一样，首先按安装地点、使用环境及要求选择其型号和防护等级，然后按正常工作条件选择其规格（包括额定电压、额定电流、有的继电器还要选择调节范围等），再按非正常工作条件来进行校验，校验方法与高压电器相同，但只校验断流能力Ｉ。
对于熔断器、接触器、断路器、热继电器、电动机起动器等的选择还要注意系数Ｋ的选取，合理选择Ｋ值使电器能在正常工作条件下承载负荷电流，并能躲过电动机起动时的冲击电流，也能在非正常工作条件下（除接触器）切断事故电流而自动跳闸，保护电气系统。
１、熔断器的选择熔断器主要作为电气系统短路保护元件，小容量（３ｋＷ以下）可兼作过载保护，熔断器的选择有三个内容，一是型号的选择，二是熔管（熔体壳）额定电流的选择，三是熔体额定电流的选择。
１）熔断器的型号很多，一般根据使用场所的条件进行选择。
ＲＭ１０系列无填料封闭管式熔断器适用于低压交直流动力网络、成套配电设备中，作为短路保护和防止连续过负荷用。
额定电流为１５～１０００Ａ。
Ｒ１系列熔断器适用于２２０Ｖ交直流及以下、额定电流１０Ａ及以下控制电路及信号电路的室内电气设备中，作为短路或过负荷保护之用。
ＲＣ１Ａ系列瓷插式熔断器适用于交流３８０Ｖ及以下一般线路末端和一般电气设备的短路保护。
额定电流为１～２００Ａ。
ＲＴ０系列有填料封闭管式熔断器适用于交直流低压短路电流大的电力网络及配电系统中，作为电缆、导线及电气设备（中型电动机、变压器及开关等）的短路保护及导线、电缆的过负荷保护。
尤其适用供电线路或断流能力要求较高的场所，如电厂用电、变电所的主电路及靠近电力变压器出线端的供电线路。
额定电流为50～1000Ａ。
ＲＴ10系列有填料封闭管式熔断器适用交直流500Ｖ及以下、额定电流100Ａ及以下的大短路电流的电力网络和配电装置中，作为电缆、线路及电气设备的短路保护和电缆、导线的过负荷保护。
一线路装置要求1. 线路装置应有足够的绝缘强度，能满足相间和相对地的绝缘要求。
2. 导线和电缆安装敷设应根据《民用建筑电线电缆防火设计规范》（DGJ08-93-2002)的规定。
3. 低压线路在敷设完工以后接电之前，应进行绝缘电阻测量：用500V摇表测量线路装置的每一分路以及总熔断器和熔断器之间的线段导线间和导线对大地间绝缘电阻，对新建线路装置的绝缘电阻不应小于0.5MΩ。
对运行中的线路可适当降低绝缘电阻，但不应小于下列数值：相对零或地≥0.22MΩ；相对相≥0.38MΩ；对于36V安全低压线路，绝缘电阻也不应小于0.22MΩ。
4. 线路装置必须按规程装设，并符合安全技术要求，布线合理、安装牢固、便于维修、还要美观整齐。
5. 低压电气设备的绝缘性能，通常是采用测量绝缘电阻和进行耐压试验来判断。
6. 选择导线，一般要考虑三个因素：长期工作允许电流，机械强度和线路电压降在允许范围内，还要和断路器相配合。
低压供电线路导线选择1. 对于照明及电热负荷，导线安全载流量（A）≥所有电具的额定电流之和。
2. 对于动力负荷，当使用一台电动机时，导线安全载流量（A）≥电动机的额定电流。
3. 当使用多台电动机时，导线安全载流量（A）≥容量最大的一台电动机额定电流+其余电动机的计算负荷电流。
4. 三相四线制中性线的载流量应为相线载流量的50%及以上，当用电负荷大部分为单相设备时或二相三线以及单相线路的中性线载面与相线相同。
5. 采用可控硅调光的三相四线或二相三线配电线路，其N线或PE线的截面不应小于相线截面的2倍。
6. 对于配电线路还应考虑在负荷电流通过线路时要产生的电压损耗或电压降落。
低压配电线路的电压损耗，一般不宜超过4%。
7. 在采用多相供电时，同一建筑物的导线绝缘层颜色选择应一致，即保护导线（PE）应为绿/黄双色线，中性线（N）线为淡蓝色；相线为L1－黄色、L2－绿色、L3－红色。
单相供电开关线为红色，开关后一般采用白色或黄色。
低压配电线路低压配电线路是指由380/220v电压供电的电力线路。
按其结构不同可分为架空配电线路和地埋（电缆）配电线路两种。
它的配电方式有单相两线制、三相三线制和三相四线制等形式。
单相两线制一般供照明用电，三相三线制一般供动力用电（排灌用），三相四线制一般供照明和动力混合用电。
1、架空电力线路在农村电网中的作用：发电厂、变电站、用电户这三者是电力生产和使用的基本环节，电力线路把三者连接起来形成了完整的电力系统。
电力线路由架空电力线路和电缆两种。
就农村而言，主要是架空电力线路。
2、架空电力线路的输送方式：从发电厂把电能输送到变电站的高压架空线路叫输电线，电压一般在35kv以上（超高压在110—500kv）。
从变电站把电能送到配电变压器的架空电力线路叫高压配电线路，电压一般为3、6或10kv。
从配电变压器把电能送到用电户的低压电力线叫低压配电线路，电压为220v、380v等。
各种电压等级的绝缘子个数一般为：35kv—3至5片、60kv—6至8片、110kv—11至13片、154kv—13至15片、220kv—17至19片、330kv—21至23片、500kv—28至31片。
3、对架空线路供电的基本要求：A：安全供电：要保证对用户可靠地供电、不间断地供电，就要求保证线路架设的质量，加强运行维护、管理和检修工作，防止发生事故。
（线路供电的安全程度，一般以每年每百公里线路平均发生事故次数即事故频率来表示）B：电压质量：电压的好坏直接影响着用电设备的安全经济运行，电压过低不仅使电动机的出力和效率降低，而且常常造成电动机过热烧毁。
所以规程规定：农村电网三相电压允许损失率为±7%，单相允许﹣10%、+7%，42v及以下允许±10%。
C：经济供电：配电过程中，架空线路上必定有电能损失，线路损失在全部输送电能中所占百分数叫损失率（线损率），它是衡量供电经济性的重要指标。
现有农村配电线路应在现有基础上不断采取各种措施降低线损，来提高供电经济性。
多联机空调配电--导线选择配电知识3~10KV的配电线路称为高压配电线路（简称高压线路），1KV以下的配电线路称为低压配电线路（简称低压线路）,空调设备配电主要针对低压配电。
功率计算：（由功率也可以推算电流）单相：功率=电压×电流×功率因数电压：220V，电流：****A，功率因数：85%~95%，功率：W 三相：功率=√3×电压×电流×功率因数（三相电平衡）电压：380V，电流：****A，功率因数：85%~95%，功率：W配电装置各回路的相序排列应一致。
硬导体的各相应涂色，色别应为A相黄色，B相绿色，C相红色。
空调设备的配电主要包括：1 导线的选择 2 断路器的选择由于在选择导线与断路器时需要考虑的因素很多，以下做简要的说明。
配电线上的标写格式：A－B(C×D)E－FA---回路编号B---电线或电缆型号C---导线根数D---导线截面E---敷设方式及穿管管径F---敷设位置举例： WP12-BVV-2×2.5-SC15-PMWP12－自定义编号BVV－电线型号2×2.5－2根2.5平方的线SC15－管径为15的水煤气管（也可用G）PM－沿天棚敷设空调配电常用导线及电缆：空调室内机常用导线类型-----BV线（铜芯聚氯乙烯绝缘电线）空调室外机常用电缆---------YJV电缆（铜芯交联聚乙烯绝缘聚氯乙烯护套电缆）VV电缆（铜芯聚氯乙烯绝缘聚氯乙烯护电缆）电线、电缆导体截面的选择应符合下列要求：1．按照敷设方式、环境温度及使用条件确定导体的截面，其额定载流量不应小于预期负荷的最大计算电流（当用电设备提供了额定电流时，额定电流为 50A 以下时，可按额定电流的1.25以上倍选线，当额定电流为50A以上时，可按额定电流的1.1倍以上选线。
）2．线路电压损失不应超过允许值（低压线路，自配电变压器二次侧出口至线路末端的允许电压损失一般为额定配电电压（220V,380V）的4％。

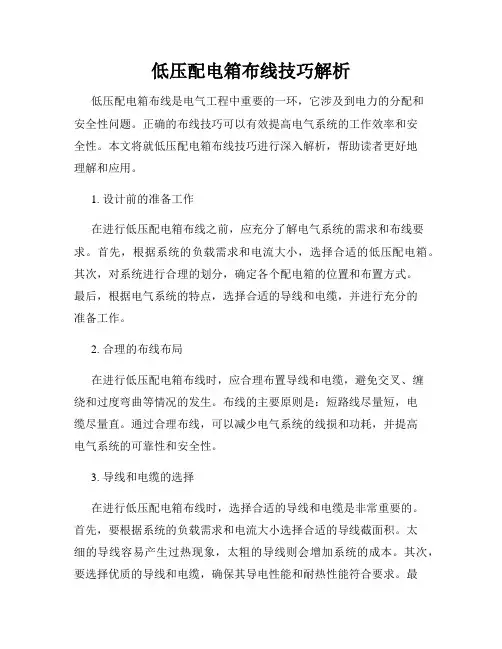

低压配电箱布线技巧解析低压配电箱布线是电气工程中重要的一环，它涉及到电力的分配和安全性问题。
正确的布线技巧可以有效提高电气系统的工作效率和安全性。
本文将就低压配电箱布线技巧进行深入解析，帮助读者更好地理解和应用。
1. 设计前的准备工作在进行低压配电箱布线之前，应充分了解电气系统的需求和布线要求。
首先，根据系统的负载需求和电流大小，选择合适的低压配电箱。
其次，对系统进行合理的划分，确定各个配电箱的位置和布置方式。
最后，根据电气系统的特点，选择合适的导线和电缆，并进行充分的准备工作。
2. 合理的布线布局在进行低压配电箱布线时，应合理布置导线和电缆，避免交叉、缠绕和过度弯曲等情况的发生。
布线的主要原则是：短路线尽量短，电缆尽量直。
通过合理布线，可以减少电气系统的线损和功耗，并提高电气系统的可靠性和安全性。
3. 导线和电缆的选择在进行低压配电箱布线时，选择合适的导线和电缆是非常重要的。
首先，要根据系统的负载需求和电流大小选择合适的导线截面积。
太细的导线容易产生过热现象，太粗的导线则会增加系统的成本。
其次，要选择优质的导线和电缆，确保其导电性能和耐热性能符合要求。
最后，要根据现场环境选择合适的外护层材料，以防止导线和电缆受到机械损伤和湿气腐蚀。
4. 良好的接线技巧低压配电箱的接线是布线中的重要环节，它直接关系到电气系统的运行稳定性和安全性。
在进行接线时，要注意以下几点：接头应牢固可靠，不得存在松动、接触不良等现象；接线要整齐、有序，避免交叉和过度绞合；接线时应注意导线的正确引出和保护，避免短路和漏电等问题。
5. 安全可靠的绝缘保护低压配电箱的布线中，绝缘保护是至关重要的。
要保证系统的安全性和可靠性，必须对导线和电缆进行合理的绝缘处理。
在进行绝缘保护时，应选择合适的绝缘材料和绝缘层厚度，并进行充分的绝缘测试。
同时，还应定期检查和维护绝缘层的完整性，及时修复和更换受损的绝缘材料。
6. 良好的接地系统在低压配电箱布线中，接地系统是必不可少的一部分。
