机械设计基础 第二章 摩擦磨损润滑

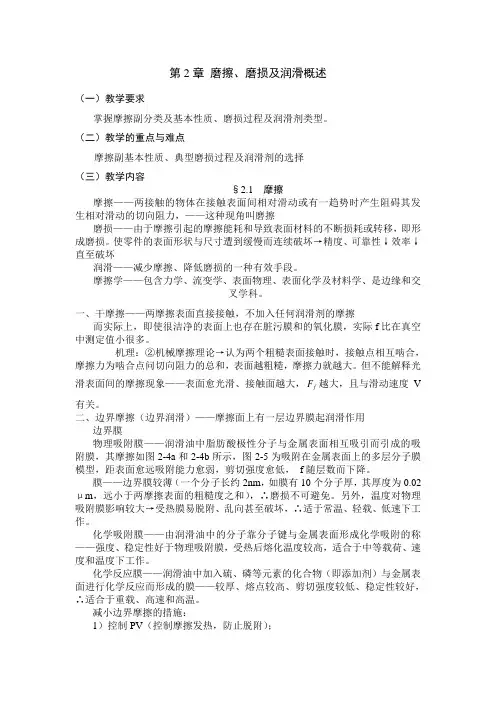

第2章磨擦、磨损及润滑概述（一）教学要求掌握摩擦副分类及基本性质、磨损过程及润滑剂类型。

（二）教学的重点与难点摩擦副基本性质、典型磨损过程及润滑剂的选择（三）教学内容§2.1 摩擦摩擦——两接触的物体在接触表面间相对滑动或有一趋势时产生阻碍其发生相对滑动的切向阻力，——这种现角叫磨擦磨损——由于摩擦引起的摩擦能耗和导致表面材料的不断损耗或转移，即形成磨损。

使零件的表面形状与尺寸遭到缓慢而连续破坏→精度、可靠性↓效率↓直至破坏润滑——减少摩擦、降低磨损的一种有效手段。

摩擦学——包含力学、流变学、表面物理、表面化学及材料学、是边缘和交叉学科。

一、干摩擦——两摩擦表面直接接触，不加入任何润滑剂的摩擦而实际上，即使很洁净的表面上也存在脏污膜和的氧化膜，实际f比在真空中测定值小很多。

机理：②机械摩擦理论→认为两个粗糙表面接触时，接触点相互啮合，摩擦力为啮合点问切向阻力的总和，表面越粗糙，摩擦力就越大。

但不能解释光F越大，且与滑动速度V 滑表面间的摩擦现象——表面愈光滑、接触面越大，f有关。

二、边界摩擦（边界润滑）——摩擦面上有一层边界膜起润滑作用边界膜物理吸附膜——润滑油中脂肪酸极性分子与金属表面相互吸引而引成的吸附膜，其摩擦如图2-4a和2-4b所示，图2-5为吸附在金属表面上的多层分子膜模型，距表面愈远吸附能力愈弱，剪切强度愈低，f随层数而下降。

膜——边界膜较薄（一个分子长约2nm，如膜有10个分子厚，其厚度为0.02μm，远小于两摩擦表面的粗糙度之和），∴磨损不可避免。

另外，温度对物理吸附膜影响较大→受热膜易脱附、乱向甚至破坏，∴适于常温、轻载、低速下工作。

化学吸附膜——由润滑油中的分子靠分子键与金属表面形成化学吸附的称——强度、稳定性好于物理吸附膜，受热后熔化温度较高，适合于中等载荷、速度和温度下工作。

化学反应膜——润滑油中加入硫、磷等元素的化合物（即添加剂）与金属表面进行化学反应而形成的膜——较厚、熔点较高、剪切强度较低、稳定性较好，∴适合于重载、高速和高温。

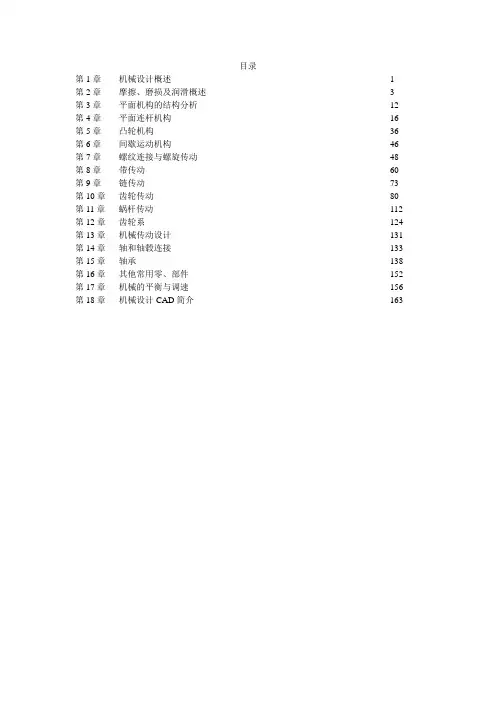

目录第1章机械设计概述 (1)第2章摩擦、磨损及润滑概述 (3)第3章平面机构的结构分析 (12)第4章平面连杆机构 (16)第5章凸轮机构 (36)第6章间歇运动机构 (46)第7章螺纹连接与螺旋传动 (48)第8章带传动 (60)第9章链传动 (73)第10章齿轮传动 (80)第11章蜗杆传动 (112)第12章齿轮系 (124)第13章机械传动设计 (131)第14章轴和轴毂连接 (133)第15章轴承 (138)第16章其他常用零、部件 (152)第17章机械的平衡与调速 (156)第18章机械设计CAD简介 (163)第1章机械设计概述1.1机械设计过程通常分为哪几个阶段？各阶段的主要内容是什么？答：机械设计过程通常可分为以下几个阶段：1.产品规划主要工作是提出设计任务和明确设计要求。

2.方案设计在满足设计任务书中设计具体要求的前提下，由设计人员构思出多种可行方案并进行分析比较，从中优选出一种功能满足要求、工作性能可靠、结构设计可靠、结构设计可行、成本低廉的方案。

3.技术设计完成总体设计、部件设计、零件设计等。

4.制造及试验制造出样机、试用、修改、鉴定。

1.2常见的失效形式有哪几种？答：断裂，过量变形，表面失效，破坏正常工作条件引起的失效等几种。

1.3什么叫工作能力？计算准则是如何得出的？答：工作能力为指零件在一定的工作条件下抵抗可能出现的失效的能力。

对于载荷而言称为承载能力。

根据不同的失效原因建立起来的工作能力判定条件。

1.4标准化的重要意义是什么？答：标准化的重要意义可使零件、部件的种类减少，简化生产管理过程，降低成本，保证产品的质量，缩短生产周期。

第2章摩擦、磨损及润滑概述2.1按摩擦副表面间的润滑状态，摩擦可分为哪几类？各有何特点？答：摩擦副可分为四类：干摩擦、液体摩擦、边界摩擦和混合摩擦。

干摩擦的特点是两物体间无任何润滑剂和保护膜，摩擦系数及摩擦阻力最大，磨损最严重，在接触区内出现了粘着和梨刨现象。

a目录第1章机械设计概述 (1)第2章摩擦、磨损及润滑概述 (3)第3章平面机构的结构分析 (12)第4章平面连杆机构 (16)第5章凸轮机构 (36)第6章间歇运动机构 (46)第7章螺纹连接与螺旋传动 (48)第8章带传动 (60)第9章链传动 (73)第10章齿轮传动 (80)第11章蜗杆传动 (112)第12章齿轮系 (124)第13章机械传动设计 (131)第14章轴和轴毂连接 (133)第15章轴承 (138)第16章其他常用零、部件 (152)第17章机械的平衡与调速 (156)第18章机械设计CAD简介 (163)第1章机械设计概述1.1机械设计过程通常分为哪几个阶段？各阶段的主要内容是什么？答：机械设计过程通常可分为以下几个阶段：1.产品规划主要工作是提出设计任务和明确设计要求。

2.方案设计在满足设计任务书中设计具体要求的前提下，由设计人员构思出多种可行方案并进行分析比较，从中优选出一种功能满足要求、工作性能可靠、结构设计可靠、结构设计可行、成本低廉的方案。

3.技术设计完成总体设计、部件设计、零件设计等。

4.制造及试验制造出样机、试用、修改、鉴定。

1.2常见的失效形式有哪几种？答：断裂，过量变形，表面失效，破坏正常工作条件引起的失效等几种。

1.3什么叫工作能力？计算准则是如何得出的？答：工作能力为指零件在一定的工作条件下抵抗可能出现的失效的能力。

对于载荷而言称为承载能力。

根据不同的失效原因建立起来的工作能力判定条件。

1.4标准化的重要意义是什么？答：标准化的重要意义可使零件、部件的种类减少，简化生产管理过程，降低成本，保证产品的质量，缩短生产周期。

第2章摩擦、磨损及润滑概述2.1按摩擦副表面间的润滑状态，摩擦可分为哪几类？各有何特点？答：摩擦副可分为四类：干摩擦、液体摩擦、边界摩擦和混合摩擦。

干摩擦的特点是两物体间无任何润滑剂和保护膜，摩擦系数及摩擦阻力最大，磨损最严重，在接触区内出现了粘着和梨刨现象。

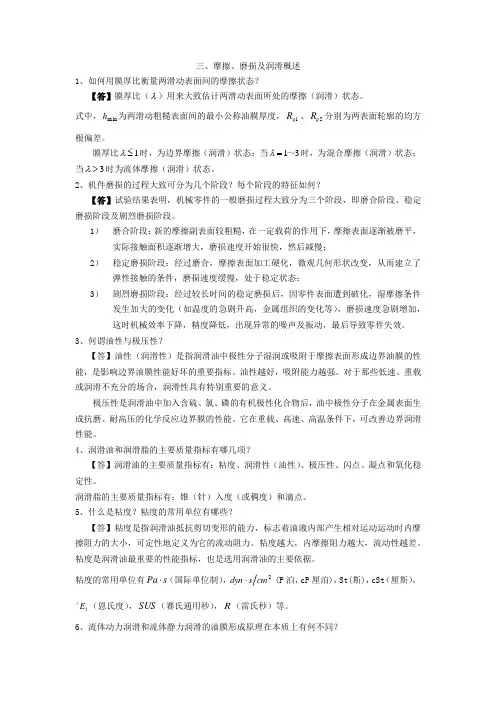

三、摩擦、磨损及润滑概述1、如何用膜厚比衡量两滑动表面间的摩擦状态？【答】膜厚比（λ）用来大致估计两滑动表面所处的摩擦（润滑）状态。

式中，min h 为两滑动粗糙表面间的最小公称油膜厚度，1q R 、2q R 分别为两表面轮廓的均方根偏差。

膜厚比1≤λ时，为边界摩擦（润滑）状态；当31～=λ时，为混合摩擦（润滑）状态；当3>λ时为流体摩擦（润滑）状态。

2、机件磨损的过程大致可分为几个阶段？每个阶段的特征如何？【答】试验结果表明，机械零件的一般磨损过程大致分为三个阶段，即磨合阶段、稳定磨损阶段及剧烈磨损阶段。

1） 磨合阶段：新的摩擦副表面较粗糙，在一定载荷的作用下，摩擦表面逐渐被磨平，实际接触面积逐渐增大，磨损速度开始很快，然后减慢；2） 稳定磨损阶段：经过磨合，摩擦表面加工硬化，微观几何形状改变，从而建立了弹性接触的条件，磨损速度缓慢，处于稳定状态；3） 剧烈磨损阶段：经过较长时间的稳定磨损后，因零件表面遭到破化，湿摩擦条件发生加大的变化（如温度的急剧升高，金属组织的变化等），磨损速度急剧增加，这时机械效率下降，精度降低，出现异常的噪声及振动，最后导致零件失效。

3、何谓油性与极压性？【答】油性（润滑性）是指润滑油中极性分子湿润或吸附于摩擦表面形成边界油膜的性能，是影响边界油膜性能好坏的重要指标。

油性越好，吸附能力越强。

对于那些低速、重载或润滑不充分的场合，润滑性具有特别重要的意义。

极压性是润滑油中加入含硫、氯、磷的有机极性化合物后，油中极性分子在金属表面生成抗磨、耐高压的化学反应边界膜的性能。

它在重载、高速、高温条件下，可改善边界润滑性能。

4、润滑油和润滑脂的主要质量指标有哪几项？【答】润滑油的主要质量指标有：粘度、润滑性（油性）、极压性、闪点、凝点和氧化稳定性。

润滑脂的主要质量指标有：锥（针）入度（或稠度）和滴点。

5、什么是粘度？粘度的常用单位有哪些？【答】粘度是指润滑油抵抗剪切变形的能力，标志着油液内部产生相对运动运动时内摩擦阻力的大小，可定性地定义为它的流动阻力。

目录第1章机械设计概述 (1)第2章摩擦、磨损及润滑概述 (3)第3章平面机构的结构分析 (12)第4章平面连杆机构 (16)第5章凸轮机构 (36)第6章间歇运动机构 (46)第7章螺纹连接与螺旋传动 (48)第8章带传动 (60)第9章链传动 (73)第10章齿轮传动 (80)第11章蜗杆传动 (112)第12章齿轮系 (124)第13章机械传动设计 (131)第14章轴和轴毂连接 (133)第15章轴承 (138)第16章其他常用零、部件 (152)第17章机械的平衡与调速 (156)第18章机械设计CAD简介 (163)第1章机械设计概述1.1机械设计过程通常分为哪几个阶段？各阶段的主要内容是什么？答：机械设计过程通常可分为以下几个阶段：1.产品规划主要工作是提出设计任务和明确设计要求。

2.方案设计在满足设计任务书中设计具体要求的前提下，由设计人员构思出多种可行方案并进行分析比较，从中优选出一种功能满足要求、工作性能可靠、结构设计可靠、结构设计可行、成本低廉的方案。

3.技术设计完成总体设计、部件设计、零件设计等。

4.制造及试验制造出样机、试用、修改、鉴定。

1.2常见的失效形式有哪几种？答：断裂，过量变形，表面失效，破坏正常工作条件引起的失效等几种。

1.3什么叫工作能力？计算准则是如何得出的？答：工作能力为指零件在一定的工作条件下抵抗可能出现的失效的能力。

对于载荷而言称为承载能力。

根据不同的失效原因建立起来的工作能力判定条件。

1.4标准化的重要意义是什么？答：标准化的重要意义可使零件、部件的种类减少，简化生产管理过程，降低成本，保证产品的质量，缩短生产周期。

第2章摩擦、磨损及润滑概述2.1按摩擦副表面间的润滑状态，摩擦可分为哪几类？各有何特点？答：摩擦副可分为四类：干摩擦、液体摩擦、边界摩擦和混合摩擦。

干摩擦的特点是两物体间无任何润滑剂和保护膜，摩擦系数及摩擦阻力最大，磨损最严重，在接触区内出现了粘着和梨刨现象。

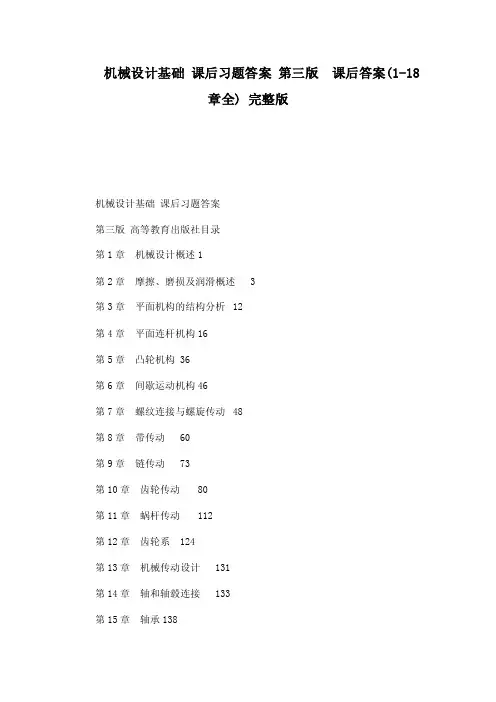

机械设计基础课后习题答案第三版课后答案(1-18章全) 完整版机械设计基础课后习题答案第三版高等教育出版社目录第1章机械设计概述1第2章摩擦、磨损及润滑概述 3第3章平面机构的结构分析12第4章平面连杆机构16第5章凸轮机构 36第6章间歇运动机构46第7章螺纹连接与螺旋传动48第8章带传动60第9章链传动73第10章齿轮传动80第11章蜗杆传动112第12章齿轮系124第13章机械传动设计131第14章轴和轴毂连接133第15章轴承138第16章其他常用零、部件152第17章机械的平衡与调速156第18章机械设计CAD简介163机械设计概述机械设计过程通常分为哪几个阶段?各阶段的主要内容是什么?答:机械设计过程通常可分为以下几个阶段:1.产品规划主要工作是提出设计任务和明确设计要求。

2.方案设计在满足设计任务书中设计具体要求的前提下,由设计人员构思出多种可行方案并进行分析比较,从中优选出一种功能满足要求、工作性能可靠、结构设计可靠、结构设计可行、成本低廉的方案。

3.技术设计完成总体设计、部件设计、零件设计等。

4.制造及试验制造出样机、试用、修改、鉴定。

常见的失效形式有哪几种?答:断裂,过量变形,表面失效,破坏正常工作条件引起的失效等几种。

什么叫工作能力?计算准则是如何得出的?答:工作能力为指零件在一定的工作条件下抵抗可能出现的失效的能力。

对于载荷而言称为承载能力。

根据不同的失效原因建立起来的工作能力判定条件。

标准化的重要意义是什么?答:标准化的重要意义可使零件、部件的种类减少,简化生产管理过程,降低成本,保证产品的质量,缩短生产周期。

第2章摩擦、磨损及润滑概述按摩擦副表面间的润滑状态,摩擦可分为哪几类?各有何特点?答:摩擦副可分为四类:干摩擦、液体摩擦、边界摩擦和混合摩擦。

干摩擦的特点是两物体间无任何润滑剂和保护膜,摩擦系数及摩擦阻力最大,磨损最严重,在接触区内出现了粘着和梨刨现象。

液体摩擦的特点是两摩擦表面不直接接触,被液体油膜完全隔开,摩擦系数极小,摩擦是在液体的分子间进行的,称为液体润滑。

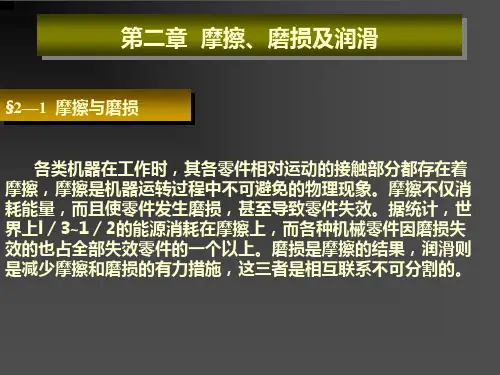

第2章摩擦磨损润滑1.摩擦摩擦磨损、润滑和密封失效是现代机械系统的主要失效原因。

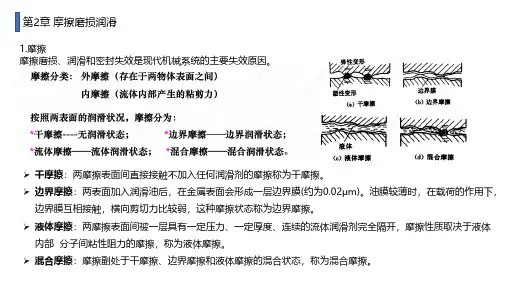

➢干摩擦：两摩擦表面间直接接触不加入任何润滑剂的摩擦称为干摩擦。

➢边界摩擦：两表面加入润滑油后，在金属表面会形成一层边界膜(约为0.02μm)。

油膜较薄时，在载荷的作用下，边界膜互相接触，横向剪切力比较弱，这种摩擦状态称为边界摩擦。

➢液体摩擦：两摩擦表面间被一层具有一定压力、一定厚度、连续的流体润滑剂完全隔开，摩擦性质取决于液体内部分子间粘性阻力的摩擦，称为液体摩擦。

➢混合摩擦：摩擦副处于干摩擦、边界摩擦和液体摩擦的混合状态，称为混合摩擦。

磨损曲线度。

此外，润滑剂还能防锈、减振、密封、清除污物和传递动力等。

润滑剂：润滑油、润滑脂（1）润滑油的主要性能指标➢粘度：液体在外力作用下流动时，分子间的内聚力阻止分子间的相对运动而产生的一种内摩擦力，称为液体的粘性。

分为动力粘度、运动粘度和相对粘度。

➢油性：反映在摩擦表面的吸附性能（边界润滑和粗糙表面尤其重要）;➢闪点：润滑油蒸汽遇到火焰即能发出闪光的最低温度，是衡量润滑油易燃性的指标；➢凝点：冷却，由液体转变为不能流动的临界温度(低温启动性能);➢极压性：反映在金属表面生成化学反应膜的性能。

（2）润滑脂的主要性能指标➢针入度：在25℃恒温下，使重量为1.5N的标准锥体在5s内沉入润滑脂的深度(以0.1mm计)。

它标志着润滑脂内阻力的大小和流动性的强弱。

➢滴点：指润滑脂受热熔化后从标准测量杯的孔口滴下第一滴时的温度。

它标志着润滑脂耐高温的能力。

4.液体摩擦润滑根据两摩擦表面间形成压力油膜原理的不同，可将液体摩擦润滑分为液体动力润滑、弹性流体动力润滑和液体静压润滑。

5.摩擦学研究现状及发展趋势液体润滑理论；表面处理技术；纳米摩擦学；生物摩擦学；。

学院机械设计基础教案机电工程系专业班级教师授课时间【课题】第二章摩擦、磨损及润滑概述§2-2 磨损【教学过程】一、复习（提问）（10分钟）1、摩擦的分类方式？答：根据摩擦副表面的润滑状态将摩擦状态分为四种：干摩擦、液体摩擦、边界摩擦和混合摩擦。

2、简述四种摩擦方式的区别？答： 1.干摩擦两物体的滑动表面为无任何润滑剂或保护膜的纯金属，这两个物体直接接触时的摩擦称为干摩擦。

2.液体摩擦两摩擦表面不直接接触，被油膜(油膜厚度一般在1.5——2μm以上)隔开的摩擦称为液体摩擦。

3.边界摩擦两摩擦表面被吸附在表面的边界膜(油膜厚度小于1μm)隔开，使其处于干摩擦与液体摩擦之间的状态，这种摩擦称为边界摩擦。

4.混合摩擦在实践中有很多摩擦副处于干摩擦、液体摩擦与边界摩擦的混合状态，称为混合摩擦。

二、新课引入（5分钟）前两讲我们一起学习了摩擦，大家知道在机器运行时运动副之间的摩擦一般都是以混合摩擦的形式出现的，这样就必定导致零件的接触表面的材料逐渐损失掉，这种现象就是磨损。

当磨损达到一定程度的时候就可能导致机器的工作效率和安全可靠性降低，最终使机器提早报废。

无形中增加了工厂的生产成本。

因此，我们就应该考虑如何减轻或者避免磨损，我们这两节课就是要和大家一起先简单的探讨一下磨损的过程和分类。

三、授课内容（55分钟）2.2.1 磨损的过程在机械的正常运转中，大致可分为以下三个阶段。

1. 跑合(磨合)磨损阶段跑合阶段特征：磨损速度由快变慢，而后逐渐减小到一稳定值。

如图中的oa段。

这是由于新加工的零件表面呈尖峰状态，使运转初期摩擦副的实际接触面积较小，单位接触面积上的压力较大，因而磨损速度较快，。

跑合磨损到一定程度后，尖峰逐渐被磨平，磨损速度即逐渐减慢。

2. 稳定磨损阶段稳定磨损阶段特征：磨损缓慢，如图中的ab段。

这个阶段的长短即代表零件使用寿命的长短，磨损曲线的斜率即为磨损率，斜率愈小磨损率就愈低，零件的使用寿命就愈长。
