SS7C 干线电力机车司机室规范化沙尔特宝电器使用维修说明书目录1、 SS7C 干线电力机车西安沙尔特宝电器产品配套表 (2)2、 S640B 司机控制器使用维修说明书 (3)3、 S650B 辅助控制器使用维修说明书 (8)4、 S660B 电空制动器使用维修说明书 (13)5、 S460A 、 S470A 扳钮开关组使用维修说明书 (17)6、 S403系列控制按钮使用维修说明书 (21)7、万能转换开关使用维修说明书 (25)8、 S293S3脚踏开关使用维修说明书 (31)SS7C 干线电力机车西安沙尔特宝电器产品配套表序号产品名称型号(图号数量备注1 I端司机控制器 S640B1(XS7401 12 II端司机控制器 S640B2(XS7401 1夜间档位标识24VDC, 矩形连接器(CA20-JA3 I端辅助控制器 S650B1(XS7501 14 II端辅助控制器 S650B2(XS7501 1夜间档位标识24VDC, 圆形连接器(P48J5AP(HC5 I端电空制动器 S660B1(XS7601 16 II端电空制动器 S660B2(XS7601 1夜间档位标识24VDC, 圆形连接器(P48J5AP(HC7 十二位扳钮开关组 S460A(XS3308 2 无配线8 二位扳钮开关组 S470A(XS3309 2 无配线9 按钮开关 S403M-L(XS3891 6 刻字“风笛”,蘑菇头(绿色10 按钮开关 S403-Y(XS3890 2 刻字“检查”,平头(黄色 (大同配件厂11 按钮开关 S403-W(XS3890 2 刻字“消除”,平头(白色 (大同配件厂12 按钮开关 S403M-Y(XS3891 2 刻字“监控解锁”,蘑菇头(黄色 (河南思维公司13 按钮开关 S403Z-H(2/2 2 刻字“紧急停车”,平头(红色 (上海通讯厂14 按钮开关 S403-L(XS3890 2 刻字“空调起动”,平头(绿色15 万转开关 SMAC-D7/D7/D3/D3/D1/D1(0-侧壁-膝暖-脚暖(XS31002 电暖气 (触点:S80616 万转开关 SMDC-D1/D1(0-开(XS31002 电热玻璃 (触点:S80617 万转开关 SMBC-1/1(0-开 2 电风扇18 万转开关SMEB-11/1/8(加热-0-通风-制冷(XS31002 空调器19 万转开关 SMYC-1/1(0-供电(XS31012 列车供电 (大同配件厂20 万转开关 SMYC-1/1/1/1/1/1/1/1(0-开(XS31012 电钥匙21 脚踏开关 S293 S3(XS3750 4 配线长度 3mS640B 司机控制器使用维修说明书一、外形结构:1、 S640B司机控制器外形和结构图见图1;几点说明如下:a、控制手柄设有“0”位及“牵引” 、“制动”两个区域,手柄在牵引“*”位、制动“14” 位、“0”位及牵引“3”位有定位,其余档位无级调节。

b、换向手柄设有“后”、“0” 、“制” 、“前”手柄在每个档位均有定位。

2、为防止可能产生的误操作,控制手柄和换向手柄之间设有机械联锁,具体联锁关系如下:a、换向手柄在“0”位时,控制手柄被锁在“0”位;b、换向手柄在“前” 、“后”位时,控制手柄可离开“0”位转动至牵引区域任意位置,换向手柄在“制”位时,控制手柄可离开“0”位转动至制动区域任意位置,控制手柄一旦离开“0”位换向手柄被锁住;c、控制手柄在“0”位时,换向手柄能在“后” 、“0” 、“制” 、“前”各位间转动;d、控制手柄在“牵引”区域时,换向手柄被锁在“前”或“后”位,控制手柄在“制动” 区域时,换向手柄被锁在“制”位;3、S640B司机控制器闭合表和对外接线图见图2;二、检修与维护:本司机控制器检修与维护时应注意以下内容:1、司机控制器的名牌及标识符号应齐全、完整、清晰、正确。

2、司机控制器各部件应清扫干净,绝缘性能良好,对外连接插座连接正确,零部件齐全完整。

3、各紧固件齐全,紧固状态良好。

4、控制手柄在各个档位之间应转动灵活,无机械卡阻,相邻两档位之间不应出现停滞现象。

5、换向手柄在各个档位之间应转动灵活,无机械卡阻,相邻两档位之间不应出现停滞现象。

且手柄在“0”位时,应顺利卸下。

6、司机控制器控制、换向手柄之间的联锁关系应正确无误。

7、司机控制器的闭合表和对外连接线应与图2中的规定相一致。

8、司机控制器电位器输出应符合以下规定:电位器管脚1、3端加电压15±0.1VDC(1正、3负 ,测量3、2输出电压:a、控制手柄在“0”位时,输出电压≤0.1VDC;b、控制手柄在“牵引”区“*”位和“制动”区“14”位时、输出电压≤0.1VDC;c、控制手柄在“牵引”区启风机位(4位时,电位器输出为:4.3±0.3VDC;d、控制手柄在“牵引”区“14”位和“制动”区“1”位时,输出电压值≥14.6VDC, 对称误差≤0.3V。

e、司机控制器电位器输出值整定完成后,在 6个紧钉螺钉处加螺纹胶乐泰 243紧固。

9、因司机控制器安装螺钉不在司机控制器面板上,从操纵台上拆装司机控制器时,注意先将插头、换向手柄拔下, 利用面板背后的螺柱将面板顶起, 拿下面板, 松开司机控制器安装板上的 4-M5的安装螺钉, 将司机控制器拆下。

放置司机控制器时, 注意保护司机控制器插座, 防止司机控制器插座损坏。

10、司机控制器发光装置应发光均匀,无闪烁或不发光现象。

如确有发光不均匀或不发光者,应更换发光片组件(换向侧或档位支座组件(控制侧 ,更换时,按以下方法进行。

a、检测发光装置回路,判定故障原因。

注意控制侧、换向侧发光片(3片并连在逆变器输出端,其中一片的短路会造成所有发光片均不发光;b、去掉司机控制器换向手柄、面板;c、从并连的端子处或发光片底部拆处故障的发光片的连线;d、拆下发光装置组件。

对档位支座组件 (控制侧使用十字螺丝刀松开 2-M4螺钉 (其中一个螺钉需使用长螺丝刀 ,见图 1。

发光片组件(换向侧用螺丝刀从安装板背后顶起。

e、换上新的发光片组件或档位支座组件,注意严格按接线图中的接线方法接线。

11、在司机控制器的各个转动部位加注6号汽油机油(GB485-72 ,在机械联锁处加润滑脂。

12、司机控制器的绝缘应符合以下要求:a、相互绝缘的带电部分之间及对地的绝缘电阻不小于10MΩ。

(用500V兆欧表b、检修后应进行绝缘介电强度试验。

司控器的发光装置及电位器回路带电部分对地施以 50Hz, 500V,正弦波交流电 1min,应无击穿、闪络现象。

司控器的其余带电部分对地及相互间施以 50Hz, 1100V,正弦波交流电 1min,应无击穿、闪络现象。

注意司机控制器耐压试验应单独进行, 整车耐压试验时应将司机控制器插头拔下, 避免电位器及发光装置的损坏。

13、司机控制器触头的检修应符合以下要求:a、司控器日常检修时,应注意检查触头内部及滚轮架(包括滚轮滚动的动作是否灵活可靠。

否则, 应在触头滚轮轴芯及滚轮架轴芯部分加少许稀6号汽油机油(GB485-72 ,以增加触头动作的灵活性。

b、本司控器使用的触头 S826a/L为自净式速动开关元件,均为免维修型。

如确有严重烧损和动作不灵活者,应更换该触头。

更换时,注意触头型号和触头滚轮的安装方向。

c、应定期检测触头S826a/L的接触电阻,采用低电阻测试仪(如固纬GOM-801G测量,测量电流不小于1A。

触头的接触电阻应小于500mΩ,如果接触电阻较大,可按图4电路接线,分断 1A左右时间常数τ为20~50ms的感性电流负载,用分断弧光清除表面氧化膜,减小接触电阻。

图4:清除触头表面氧化膜电路图14、若是由于机械原因造成的故障,需要对司机控制器进行拆卸时,请注意以下几点: a、司机控制器的控制凸轮组件和换向凸轮组件有机械联锁关系,在拆装时,应注意作好标记,必须按照闭合表进行。

b 、司机控制器控制手柄、换向手柄如出现卡阻现象,首先检测司机控制器圆齿轮与控制凸轮组件配钻处的弹性圆柱销是否松动,如松动,予以更换。

如不松动,按14-c 所述方法调整联锁处间隙。

c、控制侧和换向侧的弹片组件安装的前后位置,可调整控制联锁板和换向联锁板之间的间隙。

调整司机控制器换向侧弹片组件(见图 1前后位置,可调整联锁处间隙。

如换向手柄已扳到位(如“前”位 ,控制手柄被锁住时,可通过此方法解决。

调整司机控制器控制侧弹片组件(见图 1前后位置,可调整联锁处间隙。

如控制手柄在“0”位,换向手柄被锁住时, 可通过此方法解决。

控制侧弹片位置调整完成后,需重新整定电位器输出值。

d、控制侧和换向侧的弹片组件安装的倾斜程度,可调整控制手柄和换向手柄的操作力大小,在保证司机控制器动作可靠的情况下,两手柄操纵轻便、灵活。

e、控制侧和换向侧的凸轮是产品出厂前整定好的组件,在拆装时请不要随意拆开。

f、为保证发光片组件正常工作,在拆装时,应注意逆变器TGN-24A的输入及输出,不能接反。

g、为了保证司控器对外的连接无误,在检修、拆装时,应注意司控器对外连接:司控器内部 20芯插座: CA-20JA操纵台 20芯插头: CA-20KZ3三、订货型号:1、司机控制器型号: S640B1 I端 S640B2 II端2、备件型号:名称型号规格触头: 速动开关 S826a/L电位器: 电位器 WDD65S-2SJ10(0.25K组件: 弹片组件弹片-80发光片组件-80 发光片组件-80档位支座组件档位支座组件逆变器 TGN-24A连接器: 20芯插座 CA-20JA20芯插头 CA-20KZ34-档位支座组件; 5-发光片组件-80; 6-控制凸轮组件; 7-换向凸轮组件; 8-逆变器TGN-24A; 9-速动开关S826a/L; 10-换向弹片组件; 11-电位器WDD65S-2SJ10 (0.25K12-控制弹片组件; 13-档位支座紧固螺钉。

图1:S640B司机控制器结构与外形图S650B 辅助控制器使用维修说明书一、外形结构:1、S650B辅助控制器外形结构示意图(180mm×92mm×232mm见图1;2、S650B辅助控制器只有一个手柄,几点说明:辅助控制器安装在便于司机调车作业的位置,常安装在机车司机室的侧壁;a、手柄设有“向前”区域、“向后”区域;b、手柄只能在“前”位、“后”位插入或取出;c、手柄在“向前”区域、和“向后”区域时,手柄不能取出;d、手柄在“前” 、“后” 、“*” 、“3”有定位,其余档位无级调节。

3、S650B辅助控制器闭合表和对外接线图见图2;二、检修与维护:本辅助控制器检修与维护时应注意以下内容:1、辅助控制器的名牌及标识符号应齐全、完整、清晰、正确。

合集下载

SS7c型机车地勤检查作业指导书(车内)1

SS7c型机车地勤检查作业指导书(车内)1

车内检查部分
二、检查范围
机车车内部分。

三、引用及参考标准
⒈SS7C型机车乘务员静止检查内容。

⒉SS7C型机车段修规程及检修工艺。

⒉因特殊原因不能作业时，按相应作业管理办法执行。

线路图说明：
1、作业者→II端司机室左侧门→司机室内部→机器间→电空制动屏正面→电空制动屏背面→中央端子排矩形插座→II端低压柜背后→II端PX、风机背后→压缩机及其电机→制动风机→II端阻容柜背后→II端高压柜背后→II硅机组背后、侧面、正面→轴流风机→主变压器→I端高压柜正面→I端阻容柜正面→三大件柜外部→I端PX、风机正面→I端低压柜正面→I端司机室照明灯、仪表、扳键开关、大小闸、插头座等→II端司机室左侧门。

八、作业要点
⒈检查机车时应做到：顺序检查、不错不漏、目的准确、目视耳听、仔细周到。

⒉检查过程中应随时注意周围情况，避免发生跌倒、碰撞和擦伤等意外发生。

⒊检查中要尽量利用手中工具对各部技术参数进行较为准确的测量，必要时可对手中工具进行改进，通过对工具的有效使用达到检测各部尺寸限度的目的。

⒋将检查过程中发现的问题及时记录。

九、作业顺序、内容、方法和参数
附:关于地勤作业工艺手册的几点说明：对各部重点内容进行仔细检查确认。

SS7C操纵使用说明书

SS7C操纵使用说明书

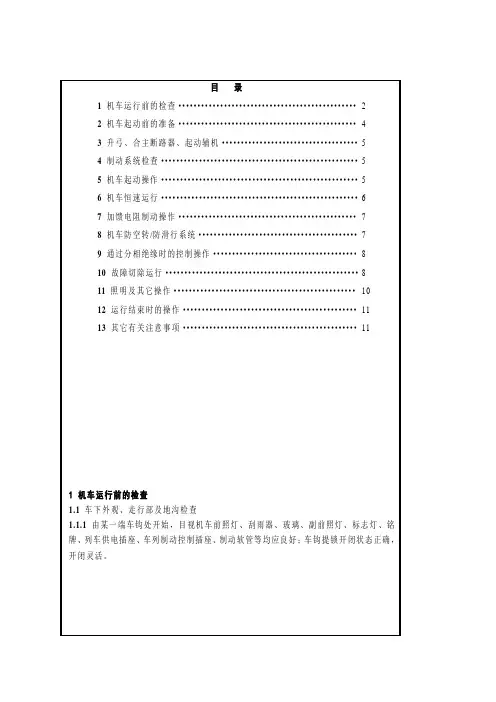

目录1机车运行前的检查 (2)2机车起动前的准备 (4)3升弓、合主断路器、起动辅机 (5)4制动系统检查 (5)5机车起动操作 (5)6机车恒速运行 (6)7加馈电阻制动操作 (7)8机车防空转/防滑行系统 (7)9通过分相绝缘时的控制操作 (8)10故障切除运行 (8)11照明及其它操作 (10)12运行结束时的操作 (11)13其它有关注意事项 (11)1 机车运行前的检查1.1车下外观、走行部及地沟检查1.1.1由某一端车钩处开始，目视机车前照灯、刮雨器、玻璃、副前照灯、标志灯、铭牌、列车供电插座、车列制动控制插座、制动软管等均应良好；车钩提锁开闭状态正确，开闭灵活。
