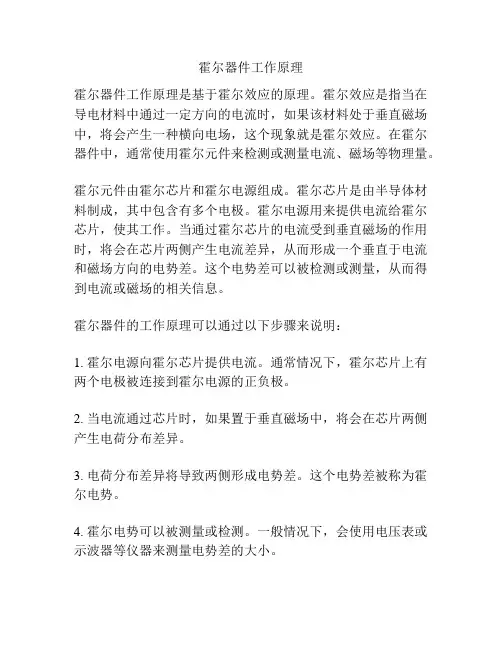

霍尔元件工作原理

霍尔器件工作原理
霍尔器件工作原理是基于霍尔效应的原理。

霍尔效应是指当在导电材料中通过一定方向的电流时，如果该材料处于垂直磁场中，将会产生一种横向电场，这个现象就是霍尔效应。

在霍尔器件中，通常使用霍尔元件来检测或测量电流、磁场等物理量。

霍尔元件由霍尔芯片和霍尔电源组成。

霍尔芯片是由半导体材料制成，其中包含有多个电极。

霍尔电源用来提供电流给霍尔芯片，使其工作。

当通过霍尔芯片的电流受到垂直磁场的作用时，将会在芯片两侧产生电流差异，从而形成一个垂直于电流和磁场方向的电势差。

这个电势差可以被检测或测量，从而得到电流或磁场的相关信息。

霍尔器件的工作原理可以通过以下步骤来说明：
1. 霍尔电源向霍尔芯片提供电流。

通常情况下，霍尔芯片上有两个电极被连接到霍尔电源的正负极。

2. 当电流通过芯片时，如果置于垂直磁场中，将会在芯片两侧产生电荷分布差异。

3. 电荷分布差异将导致两侧形成电势差。

这个电势差被称为霍尔电势。

4. 霍尔电势可以被测量或检测。

一般情况下，会使用电压表或示波器等仪器来测量电势差的大小。

5. 通过测量霍尔电势的大小，可以得到与电流或磁场相关的信息。

例如，当检测电流时，电势差的大小与电流的强度成正比。

总之，霍尔器件利用霍尔效应来测量电流或磁场。

通过通电后，在器件中产生的电势差可以被检测或测量，从而获得所需的物理量信息。

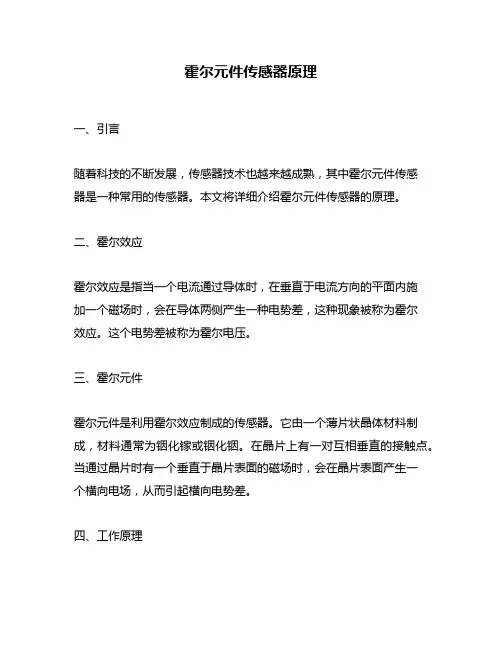

霍尔元件传感器原理
一、引言
随着科技的不断发展，传感器技术也越来越成熟，其中霍尔元件传感
器是一种常用的传感器。

本文将详细介绍霍尔元件传感器的原理。

二、霍尔效应
霍尔效应是指当一个电流通过导体时，在垂直于电流方向的平面内施
加一个磁场时，会在导体两侧产生一种电势差，这种现象被称为霍尔
效应。

这个电势差被称为霍尔电压。

三、霍尔元件
霍尔元件是利用霍尔效应制成的传感器。

它由一个薄片状晶体材料制成，材料通常为铟化镓或铟化铟。

在晶片上有一对互相垂直的接触点。

当通过晶片时有一个垂直于晶片表面的磁场时，会在晶片表面产生一
个横向电场，从而引起横向电势差。

四、工作原理
当通过霍尔元件时，在其两端施加一个恒定的电流I，并将其放置在一个恒定方向的磁场中。

此时，在晶片表面产生了一个横向电场Eh，其大小与磁场强度成正比。

在晶片的两端会产生一个横向电势差Vh，其大小与横向电场Eh成正比。

因此，当磁场强度改变时，横向电势差也会随之改变。

五、应用
霍尔元件传感器常用于测量磁场的强度和方向。

例如，在汽车中，霍尔元件传感器可用于测量转向轴的位置和速度。

在计算机硬盘中，霍尔元件传感器可用于控制读写头的位置。

六、总结
本文详细介绍了霍尔元件传感器的原理，包括霍尔效应、霍尔元件、工作原理和应用。

通过对霍尔元件传感器的了解，我们可以更好地理解该传感器在各种应用领域中的作用，并更好地使用它们来满足我们的需求。

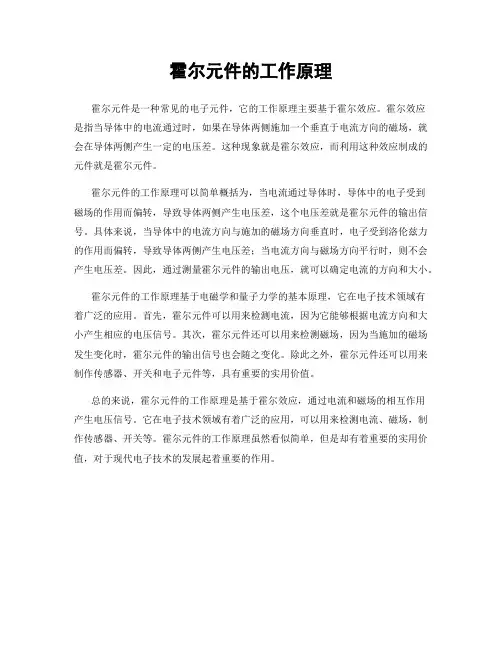

霍尔元件的工作原理
霍尔元件是一种常见的电子元件，它的工作原理主要基于霍尔效应。

霍尔效应
是指当导体中的电流通过时，如果在导体两侧施加一个垂直于电流方向的磁场，就会在导体两侧产生一定的电压差。

这种现象就是霍尔效应，而利用这种效应制成的元件就是霍尔元件。

霍尔元件的工作原理可以简单概括为，当电流通过导体时，导体中的电子受到
磁场的作用而偏转，导致导体两侧产生电压差，这个电压差就是霍尔元件的输出信号。

具体来说，当导体中的电流方向与施加的磁场方向垂直时，电子受到洛伦兹力的作用而偏转，导致导体两侧产生电压差；当电流方向与磁场方向平行时，则不会产生电压差。

因此，通过测量霍尔元件的输出电压，就可以确定电流的方向和大小。

霍尔元件的工作原理基于电磁学和量子力学的基本原理，它在电子技术领域有
着广泛的应用。

首先，霍尔元件可以用来检测电流，因为它能够根据电流方向和大小产生相应的电压信号。

其次，霍尔元件还可以用来检测磁场，因为当施加的磁场发生变化时，霍尔元件的输出信号也会随之变化。

除此之外，霍尔元件还可以用来制作传感器、开关和电子元件等，具有重要的实用价值。

总的来说，霍尔元件的工作原理是基于霍尔效应，通过电流和磁场的相互作用
产生电压信号。

它在电子技术领域有着广泛的应用，可以用来检测电流、磁场，制作传感器、开关等。

霍尔元件的工作原理虽然看似简单，但是却有着重要的实用价值，对于现代电子技术的发展起着重要的作用。

霍尔元件工作原理
霍尔元件是一种基于霍尔效应的传感器，它利用材料中的载流子在外加磁场作用下产生的电势差来检测和测量磁场的强度。

霍尔元件由霍尔片、电源以及输出电路组成。

当外加磁场作用于霍尔元件时，磁场线与霍尔晶片（或称霍尔片）垂直相交，同时垂直于电流方向。

霍尔片内部存在着垂直于电流方向的电场，该电场导致电势差的产生。

在无磁场作用下，霍尔片两侧的电势差为零。

当一个外加磁场施加在霍尔片上时，霍尔片两侧产生了不平衡的电势差，这就是霍尔电压。

霍尔电压的大小与磁场强度成正比。

为了测量霍尔电压，霍尔元件通常与电源和输出电路连接。

电源提供电流，输出电路则负责将电势差转换为输出信号（例如电压或电流）。

输出信号可以通过电路调节和放大后用于控制其他设备或显示磁场强度。

霍尔元件的工作原理基于霍尔效应，霍尔效应是由美国物理学家霍尔（Edwin Hall）于1879年发现的。

也就是说，当电流通过载流子（电子或空穴）时，载流子受到磁场的力作用，从而产生了电势差。

这种效应在霍尔元件中得到了应用，用来检测和测量磁场强度。

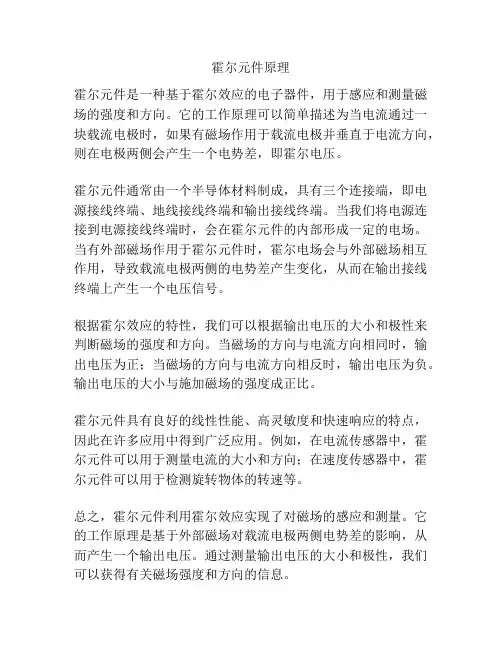

霍尔元件原理
霍尔元件是一种基于霍尔效应的电子器件，用于感应和测量磁场的强度和方向。

它的工作原理可以简单描述为当电流通过一块载流电极时，如果有磁场作用于载流电极并垂直于电流方向，则在电极两侧会产生一个电势差，即霍尔电压。

霍尔元件通常由一个半导体材料制成，具有三个连接端，即电源接线终端、地线接线终端和输出接线终端。

当我们将电源连接到电源接线终端时，会在霍尔元件的内部形成一定的电场。

当有外部磁场作用于霍尔元件时，霍尔电场会与外部磁场相互作用，导致载流电极两侧的电势差产生变化，从而在输出接线终端上产生一个电压信号。

根据霍尔效应的特性，我们可以根据输出电压的大小和极性来判断磁场的强度和方向。

当磁场的方向与电流方向相同时，输出电压为正；当磁场的方向与电流方向相反时，输出电压为负。

输出电压的大小与施加磁场的强度成正比。

霍尔元件具有良好的线性性能、高灵敏度和快速响应的特点，因此在许多应用中得到广泛应用。

例如，在电流传感器中，霍尔元件可以用于测量电流的大小和方向；在速度传感器中，霍尔元件可以用于检测旋转物体的转速等。

总之，霍尔元件利用霍尔效应实现了对磁场的感应和测量。

它的工作原理是基于外部磁场对载流电极两侧电势差的影响，从而产生一个输出电压。

通过测量输出电压的大小和极性，我们可以获得有关磁场强度和方向的信息。

霍尔的工作原理及应用1. 简介霍尔是根据美国物理学家阿萨·霍尔（Edwin Hall）的名字命名的，他于1879年在研究金属导体中磁场效应时发现了这种现象。

霍尔效应是指当电流通过一块导体时，在导体内横向磁场的作用下，产生一个横向电势差。

霍尔效应的应用十分广泛，涵盖了传感器、电子设备、测量仪器等领域。

2. 霍尔的工作原理霍尔元件是由一片具有一定厚度的n型或p型半导体材料组成的，通常制成矩形形状。

当电流通过霍尔元件时，会产生一种称为霍尔电场的电场。

霍尔电场在磁场作用下会施加电子力，导致载流子在材料中受到偏转，进而产生电势差。

3. 霍尔的应用霍尔效应的应用非常广泛，下面列举了一些常见的应用场景：3.1 磁场传感器霍尔传感器可以测量磁场的强度和方向。

它们被广泛应用于磁强计、磁力测量仪器、磁铁检测等领域。

由于霍尔传感器具有体积小、功耗低、响应速度快等优点，因此在一些特殊环境下取代了其他类型的磁场传感器。

3.2 电子设备霍尔元件常用于电子设备中的开关、触发器、电流传感器等功能模块。

通过检测霍尔电位差的改变，可以实现对电子设备的控制和监测。

3.3 汽车行业霍尔传感器在汽车行业具有重要的应用。

例如，霍尔传感器可用于发动机控制系统中的凸轮轴和曲轴位置检测；它们还被广泛用于汽车速度、转向和车轮轴速度的测量。

3.4 工业自动化在工业自动化领域中，霍尔传感器可用于测量旋转物体的速度、位置和方向，例如用于控制电机转速的闭环控制系统。

3.5 火花塞一些现代汽车使用带有霍尔传感器的火花塞。

这种火花塞利用霍尔效应来监测火花塞的状态，从而提高燃烧效率和燃油利用率。

3.6 磁存储设备在计算机和其他数字设备中，磁存储设备通常使用霍尔元件进行读写操作的控制。

霍尔元件可通过检测磁场的变化来确定磁盘上的数据。

3.7 控制系统霍尔传感器可用于控制系统中的反馈和位置检测。

它们可以提供准确的位置信息，用于控制机械臂、机器人和其他需要精确位置控制的设备。

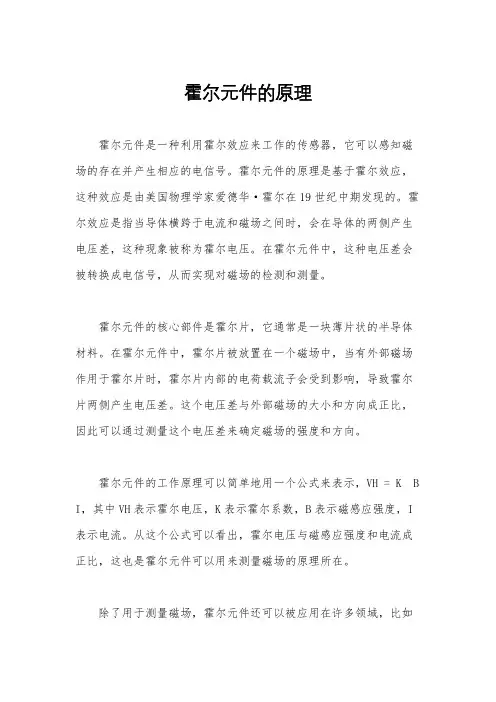

霍尔元件的原理霍尔元件是一种利用霍尔效应来工作的传感器，它可以感知磁场的存在并产生相应的电信号。

霍尔元件的原理是基于霍尔效应，这种效应是由美国物理学家爱德华·霍尔在19世纪中期发现的。

霍尔效应是指当导体横跨于电流和磁场之间时，会在导体的两侧产生电压差，这种现象被称为霍尔电压。

在霍尔元件中，这种电压差会被转换成电信号，从而实现对磁场的检测和测量。

霍尔元件的核心部件是霍尔片，它通常是一块薄片状的半导体材料。

在霍尔元件中，霍尔片被放置在一个磁场中，当有外部磁场作用于霍尔片时，霍尔片内部的电荷载流子会受到影响，导致霍尔片两侧产生电压差。

这个电压差与外部磁场的大小和方向成正比，因此可以通过测量这个电压差来确定磁场的强度和方向。

霍尔元件的工作原理可以简单地用一个公式来表示，VH = K B I，其中VH表示霍尔电压，K表示霍尔系数，B表示磁感应强度，I表示电流。

从这个公式可以看出，霍尔电压与磁感应强度和电流成正比，这也是霍尔元件可以用来测量磁场的原理所在。

除了用于测量磁场，霍尔元件还可以被应用在许多领域，比如电机控制、位置检测、速度测量等。

在电机控制中，霍尔元件可以用来检测电机转子的位置，从而实现电机的精准控制。

在位置检测中，霍尔元件可以用来检测物体的位置，比如在汽车的车速传感器中就广泛应用了霍尔元件。

在速度测量中，霍尔元件可以用来测量物体的运动速度，比如在自行车计速器中就使用了霍尔元件。

总的来说，霍尔元件是一种基于霍尔效应工作的传感器，它可以感知磁场的存在并产生相应的电信号。

霍尔元件的原理是基于霍尔效应，通过测量霍尔电压来确定磁场的强度和方向。

除了用于测量磁场，霍尔元件还可以被应用在电机控制、位置检测、速度测量等领域，具有广泛的应用前景。

霍尔元件工作原理高中
霍尔元件是一种基于霍尔效应工作的电子元件，它可用于测量磁场强度、检测磁透镜和速度传感器等应用。

其工作原理可大致分为以下几个步骤：
1. 磁场作用：当一个磁场垂直于霍尔元件的表面施加在元件上时，磁场线会穿透元件。

2. 霍尔电压产生：霍尔元件内部有一条电流通道，被称为霍尔片。

当磁场穿过该通道时，电子受到洛伦兹力的作用，偏转路径。

这样，正、负电荷积累在霍尔片的两侧，使得两侧产生了电压差，即霍尔电压。

3. 电流引导：霍尔片的两侧连接电极，使电荷产生电流流动。

这个电流受到霍尔电压的控制。

当磁场施加在霍尔元件上时，电流的方向将根据霍尔电场而改变，从而导致电流方向发生变化。

4. 输出信号：测量霍尔电压的变化，可以推断出磁场的强度或其他相关信息。

需要注意的是，为了确保准确性和稳定性，霍尔元件的材料选择、电流和磁场的大小都需要适当调整和控制。

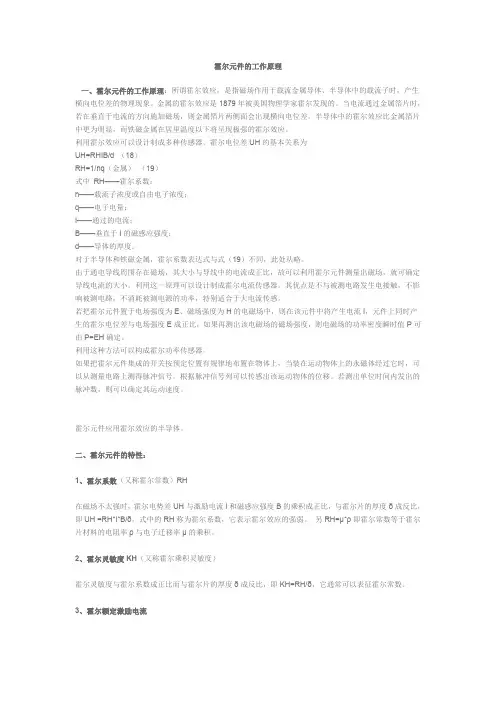

霍尔元件的工作原理一、霍尔元件的工作原理：所谓霍尔效应，是指磁场作用于载流金属导体、半导体中的载流子时，产生横向电位差的物理现象。

金属的霍尔效应是1879年被美国物理学家霍尔发现的。

当电流通过金属箔片时，若在垂直于电流的方向施加磁场，则金属箔片两侧面会出现横向电位差。

半导体中的霍尔效应比金属箔片中更为明显，而铁磁金属在居里温度以下将呈现极强的霍尔效应。

利用霍尔效应可以设计制成多种传感器。

霍尔电位差UH的基本关系为UH=RHIB/d （18）RH=1/nq（金属）（19）式中RH——霍尔系数：n——载流子浓度或自由电子浓度；q——电子电量；I——通过的电流；B——垂直于I的磁感应强度；d——导体的厚度。

对于半导体和铁磁金属，霍尔系数表达式与式（19）不同，此处从略。

由于通电导线周围存在磁场，其大小与导线中的电流成正比，故可以利用霍尔元件测量出磁场，就可确定导线电流的大小。

利用这一原理可以设计制成霍尔电流传感器。

其优点是不与被测电路发生电接触，不影响被测电路，不消耗被测电源的功率，特别适合于大电流传感。

若把霍尔元件置于电场强度为E、磁场强度为H的电磁场中，则在该元件中将产生电流I，元件上同时产生的霍尔电位差与电场强度E成正比，如果再测出该电磁场的磁场强度，则电磁场的功率密度瞬时值P可由P=EH确定。

利用这种方法可以构成霍尔功率传感器。

如果把霍尔元件集成的开关按预定位置有规律地布置在物体上，当装在运动物体上的永磁体经过它时，可以从测量电路上测得脉冲信号。

根据脉冲信号列可以传感出该运动物体的位移。

若测出单位时间内发出的脉冲数，则可以确定其运动速度。

霍尔元件应用霍尔效应的半导体。

二、霍尔元件的特性：1、霍尔系数（又称霍尔常数）RH在磁场不太强时，霍尔电势差UH与激励电流I和磁感应强度B的乘积成正比，与霍尔片的厚度δ成反比，即UH =RH*I*B/δ，式中的RH称为霍尔系数，它表示霍尔效应的强弱。

另RH=μ*ρ即霍尔常数等于霍尔片材料的电阻率ρ与电子迁移率μ的乘积。

霍尔元件的工作原理
霍尔元件工作原理
1. 什么是霍尔元件？
霍尔元件（Hall effect sensor）是一种传感器，它可以测量场中磁通的强度，在电子学中它用来测量磁场的强度和方向。

它是一种特殊的电晶体，能够检测磁场的强度和方向。

它的发现和发明均归功于美国物理学家，萨伯勒·霍尔（Edwin Hall）。

2. 霍尔元件的结构
霍尔元件包含一个磁铁，一个薄膜，一个金属基板和一个三极管。

磁铁通常用硅钢片制成，薄膜一般由铁氧体磁性材料或双极磁性材料制成。

金属基板可以是铜，铝等质地坚硬的金属，而三极管可以是PNP 型或者NPN型。

3. 工作原理
当外加的磁场经过霍尔元件时，磁通就会驱动电子从磁性材料层中跃迁，并从电极出口流入金属基板上，其结果就是磁通产生的电场将穿过基板中的三极管。

电场的大小与外加的磁场的大小成正比，当磁场
的强度和方向发生变化时，电场也会发生变化。

通过测量电流可以计
算出磁场的大小和方向，从而实现对磁场进行测量和控制。

4. 应用
霍尔元件广泛应用于车辆安全检测，可用于检测发动机光洁液的压力，实现转速控制，测量汽车的排放量，监测制动液的液位和颗粒物传感等。

此外，它还可用于工业自动化中的位置检测、流量检测、温度检
测等。

霍尔元件的原理
霍尔元件是一种基于霍尔效应的电子元件，它可以测量磁场的强度和方向。

霍尔效应是指当电流通过一块导体时，如果该导体处于磁场中，那么在导体两侧会产生一定的电势差，这种现象就是霍尔效应。

霍尔元件的结构比较简单，它由一块半导体材料和三个电极组成。

其中，半导体材料通常是硅或镓砷化物，而三个电极分别是电源极、地极和输出极。

当电流通过半导体材料时，如果该材料处于磁场中，那么在输出极和地极之间就会产生一定的电势差，这个电势差与磁场的强度和方向有关。

霍尔元件的工作原理可以用以下公式来表示：
VH = B × I × RH
其中，VH表示输出电压，B表示磁场的强度，I表示电流的大小，RH表示霍尔系数。

霍尔系数是一个常数，它与半导体材料的性质有关，通常在数据手册中可以找到。

霍尔元件的应用非常广泛，它可以用于测量磁场的强度和方向，也可以用于电流传感器、电机控制、磁存储等领域。

在电流传感器中，霍尔元件可以测量电流的大小和方向，从而实现电流的控制和保护。

在电机控制中，霍尔元件可以检测电机的转速和位置，从而实现电
机的精确控制。

在磁存储中，霍尔元件可以读取磁盘上的数据，从而实现数据的存储和传输。

霍尔元件是一种非常重要的电子元件，它可以测量磁场的强度和方向，也可以用于电流传感器、电机控制、磁存储等领域。

随着科技的不断发展，霍尔元件的应用也会越来越广泛。

霍尔元件工作原理
霍尔元件是一种基于霍尔效应的传感器，它可以用于测量磁场的强度和方向。

它的工作原理如下：
1. 引入磁场：将霍尔元件置于待测磁场中，磁场可以是恒定的磁场或者变化的磁场。

2. 载流子运动：当磁场作用在霍尔元件上时，它会影响到元件中的自由电子或空穴的运动。

由于霍尔效应，它们将会受到侧向力的作用，导致在元件的一侧积累出多余的电荷。

3. 电势差测量：积累的多余电荷会在元件的两侧形成电势差。

接着，将这个电势差连接到一个测量电路中，可以通过测量器件的输出电压来得知磁场的大小和方向。

霍尔元件的电势差是由霍尔系数、载流子类型、载流子浓度以及磁场的强度和方向所决定。

根据霍尔效应的不同类型，霍尔元件可以分为纵向霍尔效应元件和横向霍尔效应元件。

纵向霍尔效应元件主要是通过载流子在材料的长度方向上受到的侧向力产生电势差，而横向霍尔效应元件则是通过载流子在材料的宽度方向上受到的侧向力产生电势差。

由于霍尔元件具有响应速度快、灵敏度高、无接触、不受环境温度影响等优点，因此在许多领域中得到了广泛的应用，如电机控制、电子制造、汽车行业等。

霍尔元件的原理霍尔元件是一种常用的传感器元件，它利用霍尔效应来检测磁场的变化。

霍尔元件的原理基于霍尔效应，即当导体横置于磁场中并使其两侧有电流通过时，会在垂直于电流方向的方向上产生电势差。

这一电势差被称为霍尔电压，它与磁场的强度和电流的大小成正比。

基于这一原理，霍尔元件可以用来检测磁场的变化，并将其转换为电信号输出。

霍尔元件通常由霍尔片、电源、信号处理电路和输出接口等部分组成。

霍尔片是霍尔元件的核心部件，它是一种半导体材料，具有特殊的结构。

当霍尔片受到外部磁场的作用时，霍尔电压会在其两侧产生，从而形成一个电压信号。

电源为霍尔元件提供工作所需的电流，信号处理电路则用来放大、滤波和处理霍尔电压信号，最终将其转换为可用的电信号输出。

输出接口则将处理后的电信号输出到外部设备中，以实现对磁场变化的检测和监控。

霍尔元件具有灵敏度高、响应速度快、稳定性好等特点，因此在许多领域得到了广泛的应用。

在工业自动化领域，霍尔元件可以用来检测电机的转速和位置，实现精准的控制和定位。

在汽车领域，霍尔元件可以用来检测车速和转向角度，实现车辆的智能控制和导航。

在消费电子产品中，霍尔元件也可以用来检测开关状态和位置信息，实现智能化的操作和控制。

除此之外，霍尔元件还可以应用于磁场测量、磁力传感、磁场成像等领域。

通过对磁场的精确检测和测量，可以实现对环境的监控和分析，为科学研究和工程应用提供重要的数据支持。

总之，霍尔元件作为一种重要的传感器元件，具有广泛的应用前景和发展空间。

随着科技的不断进步和创新，相信霍尔元件将会在更多领域发挥重要作用，为人类的生产生活带来更多便利和效益。

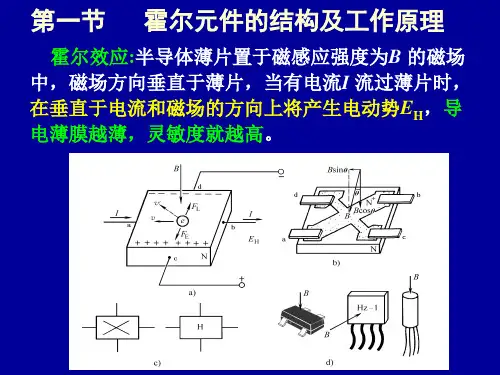

霍尔元件的结构及工作原理霍尔元件的结构及工作原理霍尔元件是根据霍尔效应进行磁电转换的磁敏元件，其典型的工作原理图如图所示。

霍尔元件是一个N型半导体薄片，若在其相对两侧通以控制电流I，而在薄片垂直方向加以磁场氏则在半导体另外两侧便会产生一个大小与电流，和磁场B的乘积成工比的电压。

这个现象就是霍尔效应，所产生的电压叫霍尔电压UR.式中:UH---霍尔电压；RH---霍尔系数；d---霍尔元件的厚度;I---通过霍尔元件的电流;B---加在霍尔元件上的磁场磁力线密度;---元件形状函数，其中L为元件的长度，W为元件的宽度。

从上面的公式可以看出，霍尔电压正比于电流强度和磁场强度，且与霍尔元件的形状有关。

在电流强度恒定以及霍尔元件形状确定的条件下，霍尔电压正比于磁场强度。

当所加磁场方向改变时，霍尔电压的符号也随之改变因此，霍尔元件可以用来测量磁场的大小及方向。

图:霍尔效应原理图霍尔元件常采用锗、硅、砷化镓、砷化铟及锑化钢等半导体制作。

用锑化铟半导体制成的霍尔元件灵敏度最高，但受温度的影响较大。

用锗半导体制成的霍尔元件，虽然灵敏度较低，但它的温度特性及线性度较好。

目前使用锑化铟霍尔元件的场合较多。

霍尔元件的原理及应用2009-03-24 20:17由霍尔效应的原理知，霍尔电势的大小取决于：Rh为霍尔常数，它与半导体材质有关；IC为霍尔元件的偏置电流；B为磁场强度；d为半导体材料的厚度。

对于一个给定的霍尔器件，Vh将完全取决于被测的磁场强度B。

一个霍尔元件一般有四个引出端子，其中两根是霍尔元件的偏置电流IC的输入端，另两根是霍尔电压的输出端。

如果两输出端构成外回路，就会产生霍尔电流。

一般地说，偏置电流的设定通常由外部的基准电压源给出；若精度要求高，则基准电压源均用恒流源取代。

为了达到高的灵敏度，有的霍尔元件的传感面上装有高导磁系数的坡莫合金；这类传感器的霍尔电势较大，但在0.05T左右出现饱和，仅适用在低量限、小量程下使用。
