《20.3电磁铁电磁继电器》专题练习题《20.3电磁铁电磁继电器》专题练习题知识点回顾:1、电磁铁:内部插⼊的。
2、⼯作原理:电流的效应,通电螺线管插⼊铁芯后磁场⼤⼤。
3、电磁铁磁场的强弱与、、有关。
4、电磁铁的特点:①磁性的有⽆可由来控制;②磁性的强弱可由改变和来调节;③磁极可由⽅向来改变。
5、电磁继电器(1)、继电器是利⽤电压、电流电路的通断,来间接地控制电压、电流电路的装置。
实质上它就是利⽤电磁铁来控制⼯作电路的⼀种开关。
(2)、电磁继电器由、、、组成;其⼯作电路由压控制电路和压⼯作电路两部分组成。
(3)、扬声器:扬声器是把信号转化成信号的⼀种装置。
它主要由固定的磁体、和构成。
专题练习:⼀、选择题1、下⾯关于电磁铁的说法中正确的是()A.电磁继电器中的磁体,必须⽤电磁铁B.电磁铁是根据电磁感应原理制作的C.电磁铁中的铁芯,可以⽤钢棒代替D.电磁继电器中的磁体,可以⽤永磁体,也可以⽤电磁铁2.下图所⽰,应⽤到电磁铁的是()A.指南针B.光盘C.电铃D.磁卡3.关于电磁铁和磁感线,下列说法中正确的是()A.磁感线是真实存在的B.电磁铁能永久性地保持磁性C.电磁铁的磁性有⽆和磁性强弱可以改变D.电磁铁外部的磁感线总是从S极出发,回到N极4.如右图所⽰想让电磁铁吸引更多的⼤头针,可⾏的做法是()A.减少线圈匝数B.⽤铜芯替换铁芯C.将滑⽚P向b端移动D.将滑⽚P向a端移动5.如右图所⽰是研究巨磁电阻特性的原理⽰意图。
实验发现,在闭合开关S1、S2且滑⽚P向左滑动的过程中,指⽰灯明显变亮。
这表明()A.电磁铁的左端为N极B.巨磁电阻的阻值随磁场的减弱⽽明显减⼩C.流过灯泡的电流增⼩D.巨磁电阻的阻值与磁场的强弱没有关系6.如右图所⽰是直流电铃的原理图。
下⾯关于电铃⼯作时的说法正确的是()A.电流通过电磁铁时,电磁铁有磁性且A端为S极B.电磁铁吸引衔铁,弹性⽚发⽣形变具有弹性势能C.⼩锤击打铃碗发出声⾳,是由于⼩锤发⽣了振动D.⼩锤击打铃碗时,电磁铁仍具有磁性7.如右图所⽰是⼀种⽔位⾃动报警器的原理图,当图中⽔位到达⾦属块A时(⼀般的⽔能导电),电路中()A.红灯亮,绿灯不亮B.绿灯亮,红灯不亮C.红灯和绿灯都亮D.红灯和绿灯都不亮8.如右图所⽰为居民楼内单元防盗门门锁的原理图,各家住户都安有⼀个控制开关S,⽤来控制门锁,图中只画出了其中⼀家住户的控制开关。

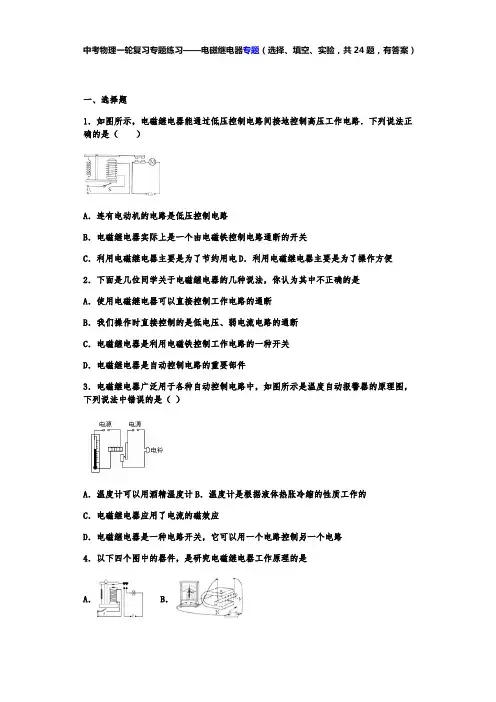

中考物理一轮复习专题练习——电磁继电器专题(选择、填空、实验,共24题,有答案)一、选择题1.如图所示,电磁继电器能通过低压控制电路间接地控制高压工作电路.下列说法正确的是()A.连有电动机的电路是低压控制电路B.电磁继电器实际上是一个由电磁铁控制电路通断的开关C.利用电磁继电器主要是为了节约用电D.利用电磁继电器主要是为了操作方便2.下面是几位同学关于电磁继电器的几种说法,你认为其中不正确的是A.使用电磁继电器可以直接控制工作电路的通断B.我们操作时直接控制的是低电压、弱电流电路的通断C.电磁继电器是利用电磁铁控制工作电路的一种开关D.电磁继电器是自动控制电路的重要部件3.电磁继电器广泛用于各种自动控制电路中,如图所示是温度自动报警器的原理图,下列说法中错误的是()A.温度计可以用酒精温度计B.温度计是根据液体热胀冷缩的性质工作的C.电磁继电器应用了电流的磁效应D.电磁继电器是一种电路开关,它可以用一个电路控制另一个电路4.以下四个图中的器件,是研究电磁继电器工作原理的是A.B.C.D.5.如图所示是一个利用电磁继电器的温度自动控制装置。
关于该装置,下列说法正确的是()A.装置中的温度计使用的水银是绝缘体B.装置中的电磁继电器与电动机原理相同C.当温度达到90℃时,铃响灯不亮D.当温度低于90℃时,铃响灯不亮6.下列设备利用如图所示的实验原理工作的是()A.话筒 B.发电机 C.电磁继电器 D.电动机7.以下四个图中的器件,是研究电磁继电器工作原理的是A.A B.B C.C D.D8.如图甲所示,某恒温箱的加热电路由交流电源、电热丝等组成,其电路通断由控制电路控制,控制电路由电磁继电器、热敏电阻R1(安装在恒温箱内)、可变电阻器R2、低压电源、开关等组成,R1的阻值随温度变化的关系如图乙所示.调节可变电阻器使得R2=110Ω,闭合开关,当恒温箱内温度升高到50℃时,由于电磁继电器的作用,加热电路被断开,电磁继电器的线圈电阻忽略不计,下列说法正确的是:()A.电磁继电器中电磁铁上端是N极.B.恒温箱内温度不断升高时,电磁铁的磁性变弱,加热电路会因此被接通C.调节可变电阻器使得R2′=170Ω,恒温箱内温度升高到130℃时,加热电路被断开D.可变电阻器的阻值变大时,热敏电阻R1的电功率将变大.9.用电磁继电器控制高电压、强电流的开关,其主要优点是A.节约用电 B.安全用电 C.保护用电器 D.操作简单10.电磁继电器在电路中主要起A.电源作用 B.开关作用 C.电阻作用 D.传输电作用11.下列装置中,没有用到电磁铁的是( )A.电磁起重机 B.电磁继电器C.电饭锅 D.电铃12.如图,用热敏电阻(受温度影响阻值会发生变化的电阻)和电磁继电器组成的火警器的示意图,热敏电阻R受热后,其阻值会减小,将发生的变化是A.电磁继电器控制电路中的电流变小B.电磁继电器控制电路断开C.当电阻减小到某特定值时,电磁铁的磁性增强足以吸引下衔铁,L2发光D.当电阻减小到某特定值时,电磁铁的磁性减弱使得衔铁能复位,L1发光三、填空题13.电磁继电器是利用____________的通断,来间接控制高电压、强电流的电路装置,电磁继电器就是利用电磁铁来控制工作电路的一种_________;利用电磁继电器可进行远距离操纵和__________。
初三电磁继电器练习题1. 电磁继电器是指利用电磁吸引力和电磁感应产生的力矩来控制电路的开闭的一种电器装置。
它是现代工业中常用的一种自动控制元件。
下面是一些初三电磁继电器的练习题,希望能够帮助同学们更好地理解和掌握电磁继电器的原理和应用。
练习题一:选择题1. 电磁继电器的主要部件是()。
A. 电磁铁、触点、外壳B. 电磁铁、触点、输入端C. 电源、触点、输出端D. 电源、触点、继电器线圈()2. 描述电磁继电器的工作原理正确的是()。
A. 当继电器线圈通电时,线圈产生磁场使触点闭合B. 当继电器线圈通电时,线圈产生磁场使触点断开C. 当继电器线圈断电时,线圈产生磁场使触点闭合D. 当继电器线圈断电时,线圈产生磁场使触点断开()3. 在电磁继电器中,触点分为常开和常闭两种类型。
下列说法正确的是()。
A. 常开触点在线圈断电时闭合B. 常闭触点在线圈断电时闭合C. 常开触点在线圈通电时闭合D. 常闭触点在线圈通电时闭合()4. 以下哪个选项不属于电磁继电器的应用领域()。
A. 电力系统B. 家庭电器C. 汽车电路D. 电子游戏机()练习题二:填空题1. 电磁继电器的作用是将()电路的控制信号转换为()电路的控制信号,实现对电路的自动开关控制。
2. 在电磁继电器中,线圈通电时会产生(),使得线圈与铁芯之间的间隙产生()。
3. 常闭触点在线圈通电时会(),常开触点在线圈通电时会()。
练习题三:应用题某家庭电路的电灯需要通过电磁继电器控制开关。
电灯的控制信号是220V电压,而电灯所需的工作电压是110V。
假设线圈与铁芯之间的间隙为2mm,线圈的电阻为30Ω,电源电压为220V。
请回答以下问题:1. 计算电磁继电器的工作电流和功率。
2. 为了使电灯正常工作,应该选择常开触点还是常闭触点?为什么?3. 如果将电源的电压改为110V,其他参数不变,还能正常控制电灯吗?为什么?这些练习题旨在帮助同学们巩固和应用所学的电磁继电器的知识。

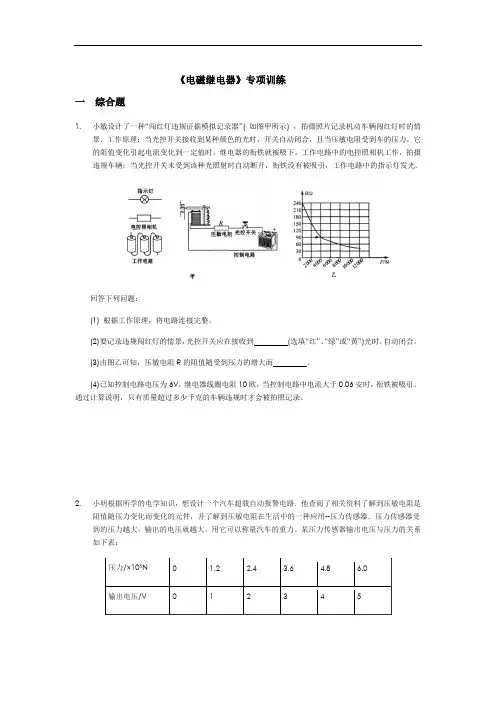

《电磁继电器》专项训练一综合题1.小敏设计了一种“闯红灯违规证据模拟记录器”( 如图甲所示) ,拍摄照片记录机动车辆闯红灯时的情景.工作原理:当光控开关接收到某种颜色的光时,开关自动闭合,且当压敏电阻受到车的压力,它的阻值变化引起电流变化到一定值时,继电器的衔铁就被吸下,工作电路中的电控照相机工作,拍摄违规车辆;当光控开关未受到该种光照射时自动断开,衔铁没有被吸引,工作电路中的指示灯发光.回答下列问题:(1) 根据工作原理,将电路连接完整。
(2)要记录违规闯红灯的情景,光控开关应在接收到(选填“红”、“绿”或“黄”)光时,自动闭合。
(3)由图乙可知,压敏电阻R的阻值随受到压力的增大而。
(4)已知控制电路电压为6V,继电器线圈电阻10欧,当控制电路中电流大于0.06安时,衔铁被吸引。
通过计算说明,只有质量超过多少千克的车辆违规时才会被拍照记录。
2.小明根据所学的电学知识,想设计一个汽车超载自动报警电路.他查阅了相关资料了解到压敏电阻是阻值随压力变化而变化的元件,并了解到压敏电阻在生活中的一种应用--压力传感器.压力传感器受到的压力越大,输出的电压就越大,用它可以称量汽车的重力。
某压力传感器输出电压与压力的关系如下表:小明利用该压力传感器和电阻箱R'(最大电阻999.9Ω)及部分其它器材设计了图甲所示的电路,闭合开关S,当线圈中电流大于或等于20mA时,电磁继电器的衔铁被吸合.已知继电器线圈的电阻为25Ω,继电器电路的电源电压由传感器的输出电压U提供.(假设U不受继电器电路影响)(1)根据表格中数据,请在图乙给定的坐标系中描绘出压力传感器的输出电压随压力变化的图像;(2)当压力增加到一定程度时,电铃报警,说明汽车超载,则图甲中电铃应接在(选填“A、B”或“C、D”)两端;(3)小明希望压力大于或等于2.4×10 5 N时,启动报警系统,则电阻箱R'的电阻应调节到多大?(4)要使该装置报警,汽车的最小重力为多少?3.如图所示为某兴趣小组为学校办公楼空调设计的自动控制装置,R是热敏电阻,其阻值随温度变化关系如下表所示。

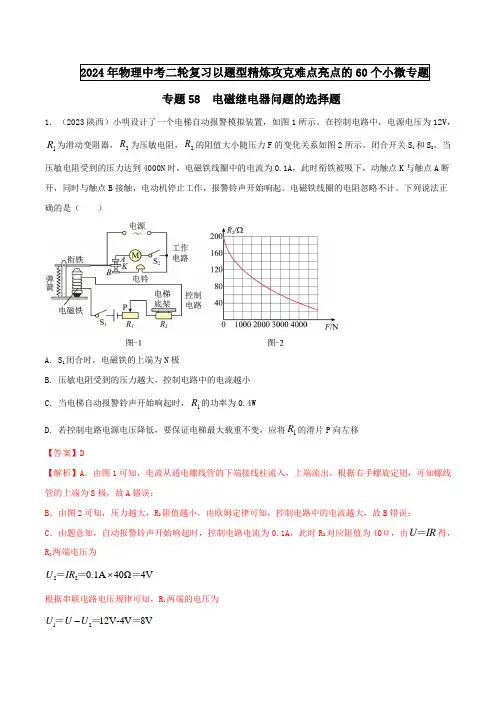

专题48 含有电磁继电器的冷门计算题训练(共8道题)1.智能自动化管理是未来社会的发展趋势,如图甲所示为某工作室的自动化光控电路图,其中光敏电阻R 的阻值随照度变化的关系如图乙所示(照度表示物体被照明的程度,单位是Ix )。
请你回答下列问题:(1)电磁继电器是利用电流 效应工作的,当光照强度增强时,光敏电阻将 ,控制电路中的电流将 (选填“变大”“变小”或“不变”)。
长时间使用后,控制电路中的电流将降低,若相同的情况下接通电路,则光照强度 。
(选填“增强”“减弱”或“不变”)。
(2)当开关S 闭合时,光敏电阻上的照度大于或等于0.41x 时,警示灯L 亮,已知控制电路的电源电压为22V ,电磁继电器的线圈电阻为10Ω,此时控制电路中的电流是多大?(3)若使电流达到0.2A 时,光敏电阻上的照度大于或等于0.41x 时警示灯L 亮,试通过计算说明怎样改装控制电路。
(注:可以添加必要的元件)2.图甲是温度自动报警器。
控制电路中,电源电压U 控=5V ,热敏电阻R 2的阻值与温度的关系如图20乙所示;工作电路中,灯泡L 标有“9V 0.3A ”的字样,R 4为电子嗡鸣器,它的电流达到某一固定值时就会发声报警,其阻值R 4=10Ω。
在R 2温度为20℃的情况下,小明依次进行如下操作:闭合开关S 1和S 2,灯泡L 恰好正常发光,此时R 0的电功率为P 0;将R 1的滑片调到最左端时,继电器的衔铁刚好被吸下,使动触点与下方静触点接触;调节R 3的滑片,当R 3与R 4的电压之比U 3:U 4=4:1时,电子嗡鸣器恰好能发声,此时R 0的电功率为0P ',9:4P :P 00='。
已知电源电压、灯丝电阻都不变,线圈电阻忽略不计。
求:(1)灯泡L的额定功率;(2)当衔铁刚好被吸下时,控制电路的电流;(3)将报警温度设为50℃时,R1接入电路的阻值;(4)工作电路的电源电压U x。
3.如图所示是某温控装置的简化电路图,工作电路由电压为220V的电源和阻值R=88Ω的电热丝组成;控制电路由电源、电磁铁(线圈电阻R0=20Ω)、开关、滑动变阻器R2(取值范围0~80Ω)和热敏电阻R1组成;R1阻值随温度变化的关系如下表所示,当控制电路电流I≥50mA时,衔铁被吸合切断工作电路;当控制电路电流I≤40mA时,衔铁被释放接通工作电路。

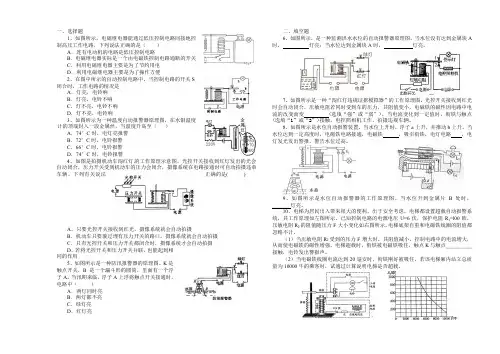

一、选择题1、如图所示,电磁继电器能通过低压控制电路间接地控制高压工作电路.下列说法正确的是()A.连有电动机的电路是低压控制电路B.电磁继电器实际是一个由电磁铁控制电路通断的开关C.利用电磁继电器主要是为了节约用电D.利用电磁继电器主要是为了操作方便2、在图中所示的自动控制电路中,当控制电路的开关S闭合时,工作电路的情况是A.灯亮,电铃响B.灯亮,电铃不响C.灯不亮,电铃不响D.灯不亮,电铃响3、如图所示为一种温度自动报警器原理图,在水银温度计的顶端封入一段金属丝,当温度升高至()A.74°C时,电灯亮报警B.72°C时,电铃报警C.66°C时,电铃报警D.74°C时,电铃报警4、如图是拍摄机动车闯红灯的工作原理示意图。
光控开关接收到红灯发出的光会自动闭合,压力开关受到机动车的压力会闭合,摄像系统在电路接通时可自动拍摄违章车辆。
下列有关说法正确的是( )A.只要光控开关接收到红光,摄像系统就会自动拍摄B.机动车只要驶过埋有压力开关的路口,摄像系统就会自动拍摄C.只有光控开关和压力开关都闭合时,摄像系统才会自动拍摄D.若将光控开关和压力开关并联,也能起到相同的作用5、如图所示是一种防汛报警器的原理图。
K是触点开关,B是一个漏斗形的圆筒,里面有一个浮子A。
当汛期来临,浮子A上浮将触点开关接通时,电路中()A.两灯同时亮B.两灯都不亮C.绿灯亮D.红灯亮二、填空题6、如图所示,是一种监测洪水水位的自动报警器原理图,当水位没有达到金属块A 时,灯亮;当水位达到金属块A时,灯亮。
7、如图所示是一种“闯红灯违规证据模拟器”的工作原理图,光控开关接收到红光时会自动闭合,压敏电阻若同时受到车的压力,其阻值变小,电磁铁的磁性因电路中电流的改变而变(选填“强”或“弱”),当电流变化到一定值时,衔铁与触点(选填“1”或“2”)接触,电控照相机工作,拍摄违规车辆。
8、如图所示是水位自动报警装置。

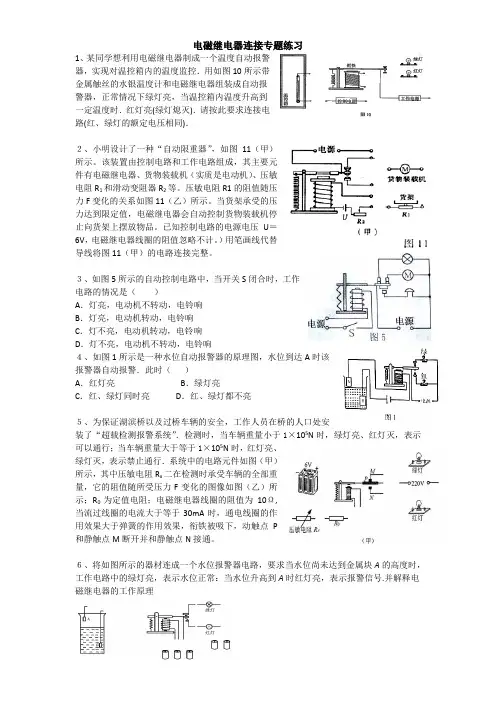

电磁继电器连接专题练习1、某同学想利用电磁继电器制成一个温度自动报警器,实现对温控箱内的温度监控.用如图10所示带金属触丝的水银温度计和电磁继电器组装成自动报警器,正常情况下绿灯亮,当温控箱内温度升高到一定温度时.红灯亮(绿灯熄灭).请按此要求连接电路(红、绿灯的额定电压相同).2、小明设计了一种“自动限重器”,如图11(甲)所示。
该装置由控制电路和工作电路组成,其主要元件有电磁继电器、货物装载机(实质是电动机)、压敏电阻R1和滑动变阻器R2等。
压敏电阻R1的阻值随压力F变化的关系如图11(乙)所示。
当货架承受的压力达到限定值,电磁继电器会自动控制货物装载机停止向货架上摆放物品。
已知控制电路的电源电压U=6V,电磁继电器线圈的阻值忽略不计。
)用笔画线代替导线将图11(甲)的电路连接完整。
3、如图5所示的自动控制电路中,当开关S闭合时,工作电路的情况是()A.灯亮,电动机不转动,电铃响B.灯亮,电动机转动,电铃响C.灯不亮,电动机转动,电铃响D.灯不亮,电动机不转动,电铃响4、如图1所示是一种水位自动报警器的原理图,水位到达A时该报警器自动报警.此时()A.红灯亮B.绿灯亮C.红、绿灯同时亮D.红、绿灯都不亮5、为保证湖滨桥以及过桥车辆的安全,工作人员在桥的人口处安装了“超载检测报警系统”.检测时,当车辆重量小于1×105N时,绿灯亮、红灯灭,表示可以通行;当车辆重量大于等于1×105N时,红灯亮、绿灯灭,表示禁止通行.系统中的电路元件如图(甲)所示,其中压敏电阻R x二在检测时承受车辆的全部重量,它的阻值随所受压力F变化的图像如图(乙)所示;R0为定值电阻;电磁继电器线圈的阻值为10Ω,当流过线圈的电流大于等于30mA时,通电线圈的作用效果大于弹簧的作用效果,衔铁被吸下,动触点P和静触点M断开并和静触点N接通。
6、将如图所示的器材连成一个水位报警器电路,要求当水位尚未达到金属块A的高度时,工作电路中的绿灯亮,表示水位正常:当水位升高到A时红灯亮,表示报警信号.并解释电磁继电器的工作原理7、如图所示某保险柜自动报警的电路图,只要偷窃者将钥匙插入锁孔,警铃便被接通发声报警。

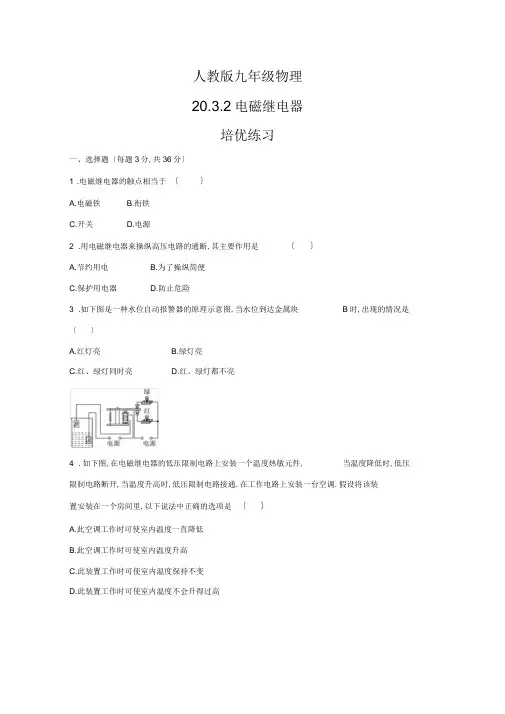

20.3 电磁铁电磁继电器课后培优练培优第一阶——基础过关练1.用电磁继电器控制高电压、强电流的开关,其主要优点是A.节约用电B.安全用电C.保护用电器D.操作简单2.下列电器中没有应用电磁铁的是A.电铃B.电磁选矿机C.电热毯D.电磁继电器3.电磁波在现代生活中有越来越多的应用,下面所列举的几种情况中,哪一种没有用到电磁波A.使用移动电话发信息B.用VCD机放映电影光蝶C.汕头人民广播电台播放音乐节目D.中央电视台播放国际新闻4.弹簧测力计下悬挂一条形磁铁,磁铁下方有一螺线管,如图所示.闭合开关,条形磁铁稳定后,弹簧测力计的示数为F.下列做法能使F变大的是A.增加线圈匝数B.对调电源正负极C.往螺线管中插入铁芯D.滑动变阻器滑片P向a端移动5.如图所示电路连接中,当开关S闭合时,下列说法正确的是A.螺线管上端为S极,滑片P向左移,弹簧伸长B.螺线管上端为N极,滑片P向左移,弹簧缩短C.螺线管上端为S极,滑片P向右移,弹簧伸长D.螺线管上端为N极,滑片P向右移,弹簧缩短6.磁感线上某一点的切线方向即放在该处的小磁针静止时_______极的指向;________________器的实质是电磁铁控制工作电路通断的开关。
7.丹麦物理学家奥斯特首先发现了电与磁之间存在本质联系,生产生活中的_____(选填“电磁起重机”“台灯”或“电热毯”)主要是利用电流磁效应工作的.飞机起飞时,利用了空气流速越大压强越_____(选填“大”或“小”)的原理.8.如图所示,是某实验小组探究“影响电磁铁磁性强弱因素”的实验电路。
图中电磁铁A的上端应是__________极;对比图中探究的实验现象,得出的电磁铁磁性特点是:____________________。
9.如图是水位自动报警器的工作原理图.由于一般水都能导电,当水位未升至金属片B处时,____灯亮;当水位升至金属片B处时,____灯亮.10.电磁铁在生活中的应用很广泛,如电铃、电磁起重机等,它的磁性强弱可以通过改变_____来实现。

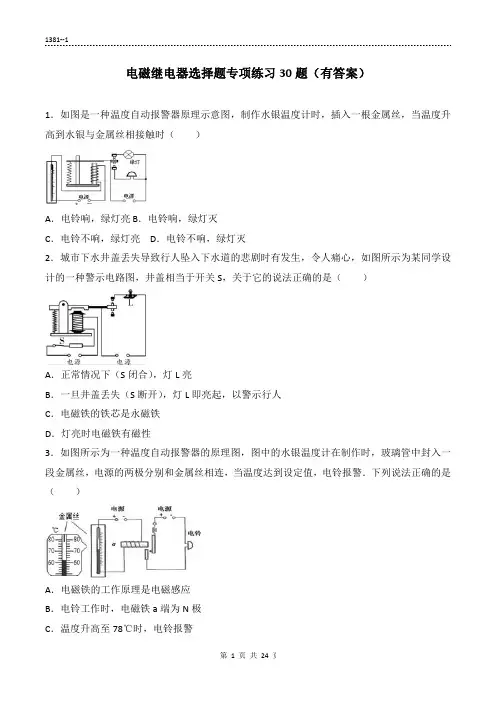

电磁继电器选择题专项练习30题(有答案)1.如图是一种温度自动报警器原理示意图,制作水银温度计时,插入一根金属丝,当温度升高到水银与金属丝相接触时()A.电铃响,绿灯亮B.电铃响,绿灯灭C.电铃不响,绿灯亮D.电铃不响,绿灯灭2.城市下水井盖丢失导致行人坠入下水道的悲剧时有发生,令人痛心,如图所示为某同学设计的一种警示电路图,井盖相当于开关S,关于它的说法正确的是()A.正常情况下(S闭合),灯L亮B.一旦井盖丢失(S断开),灯L即亮起,以警示行人C.电磁铁的铁芯是永磁铁D.灯亮时电磁铁有磁性3.如图所示为一种温度自动报警器的原理图,图中的水银温度计在制作时,玻璃管中封入一段金属丝,电源的两极分别和金属丝相连,当温度达到设定值,电铃报警.下列说法正确的是()A.电磁铁的工作原理是电磁感应B.电铃工作时,电磁铁a端为N极C.温度升高至78℃时,电铃报警D.若将温度计上端的金属丝向下调整,则报警温度将升高4.如图是一种水位自动报警器的原理示意图,一般的水都能导电,当水位升高到金属块A处时,灯()A.L1灭,L2亮B.L1亮,L2灭C.L1亮,L2亮D.L1灭,L2灭5.如图是一种水位自动报警器的原理图,下列说法正确的是()A.容器中的水不能导电B.当水位上升到A时,红灯亮,绿灯不亮C.红、绿灯是串联的D.衔铁是永磁体6.电梯为居民出入带来了很大的便利,出于安全考虑,电梯设置有超载自动报警系统,其工作原理如图所示,R1为保护电阻,R2为压敏电阻,其阻值随压力增大而减小.下列说法正确的是()A.电磁铁是根据电磁感应原理制成的B.工作时,电磁铁的上端为S极C.超载时,电磁铁的磁性增强D.正常情况下(未超载时),K与B接触7.如图所示的四个电磁实验中,能够实现用低压电路来控制高压电路工作的是()A.B.C.D.8.如图所示是直流电铃的原理图.下列关于电铃工作时的说法,正确的是()A.电流通过电磁铁时,电磁铁有磁性且A端为N极B.电磁铁吸引衔铁,使电路断开C.小锤击打铃碗发出声音,是由于铃碗发生了振动D.小锤击打铃碗时,电磁铁仍具有磁性9.小明利用光敏电阻受到光照射时电阻变小的特性,设计了如图所示的自动控制电路,要求光暗时灯亮,光亮时灯灭.在实际调试时,发现灯始终亮着,而光敏电阻和其他电路元件都正常,下列调节能达到要求的是()A.减少电磁铁线圈的匝数B.抽出电磁铁中的铁芯C.滑动变阻器滑片P向左移动D.增大控制电路电源电压10.如图是一种温度自动报警器的原理图,制作水银温度计时在玻璃管中封入一段金属丝,电源的两极分别与水银和金属丝相连.说法正确的是()A.当温度计达到85℃时,报警装置会响铃,同时绿灯亮B.当温度计达到85℃时,报警装置会响铃,同时红灯亮C.当温度计达到90℃时,报警装置会响铃,同时红灯亮D.当温度计达到90℃时,报警装置会响铃,同时绿灯亮11.如图所示是一种温度自动报警器的原理图,其中热敏电阻的阻值随温度而变化,当温度达到设定值时,指示灯熄灭,电铃工作,发出报警信号.下列关于报警器的说法中,正确的是()A.电磁继电器实质是一种电路开关,可以用一个电路控制另一个电路B.电磁继电器中的电磁铁的工作原理是电磁感应C.温度升高时热敏电阻的阻值增大D.温度没有达到设定值时电磁铁无磁性12.如图所示是某科技小组设计的一种温度自动控制报警装置电路图,关于它的说法正确的是()A.继电器、红绿灯、电铃和电源、导线组成报警电路B.继电器、温度计、电源和导线组成报警电路C.当温度达到90℃时,电铃就会响铃,同时红灯亮D.当温度低于90℃时,电铃就会响铃,同时绿灯亮13.消防应急灯广泛用于公共场所,以备停电时应急照明之用,如图所示是小珠同学利用电磁继电器设计的一种应急灯的电路图,但粗心少连了一根导线.它的工作原理是:外部电路为220V交流电,当外部电路正常通电时,两盏标有“6V”的灯泡不发光;外部电路停电时,灯泡都发光.对于这一装罝及其工作特点,下列说法中正确的()A.当外部电路停电时,电磁铁所在的电路处于工作状态B.C点应该和触点A相连,电磁铁通电时,衔铁的触点与B处的静触点接触C.C点应该和触点B相连,电磁铁通电时,衔铁的触点与A处的静触点接触D.电磁铁通电时上端始终为N极14.如图,用热敏电阻(受温度影响阻值会发生变化的电阻)和电磁继电器组成的火警器的示意图,热敏电阻R受热后,其阻值会减小,将发生的变化是()A.电磁继电器控制电路中的电流减小B.电磁继电器控制电路断开C.当电阻减小到某特定值时,电磁铁的磁性增强足以吸引下衔铁,L2发光D.当电阻减小到某特定值时,电磁铁的磁性减弱使得衔铁能复位,L1发光15.如图是一种江河水位自动报警器的原理图.则下列说法中正确的是()A.当水位未到达金属块A时,红灯亮B.当水位未到达金属块A时,衔铁被吸引C.当水位到达金属块A时,绿灯亮D.当水位到达金属块A时,红灯亮且电铃响16.小明利用光敏电阻受到光照时电阻变小的特性,设计了如图所示的自动控制电路,要求光暗时灯亮,光亮时灯灭.在实际调试时,发现灯始终亮着,而光敏电阻和其他电路元件都正常.下列调节能使控制电路达到要求的是()A.增加电磁铁线圈的匝数B.滑动变阻器滑片P向左移动C.抽出电磁铁中的铁芯D.减小控制电路电源电压17.如图是某温度自动控制报警装置工作电路,温度计中封入一段金属丝,下端在90℃处,那么当温度()A.低于90℃时,报警装置就会响铃和绿灯亮B.低于90℃时,报警装置就会响铃和红灯亮C.达到90℃时,报警装置就会响铃和红灯亮D.达到90℃时,报警装置就会响铃和绿灯亮18.如图所示,关于温度自动报警器运用了许多的物理知识,以下说法中正确的是()A.温度计中的水银是导体B.温度计是根据液体热胀冷缩的性质工作的C.自动报警器中的电磁铁运用了电磁感应现象D.自动报警器的触点类似一种开关19.如图所示为一种温度自动报警器的原理图.在水银温度计的顶端封入一段金属丝,以下说法正确的是()A.温度升高至71℃时,L1亮灯报警B.温度升高至71℃时,L2亮灯报警C.温度升高至80℃时,L1亮灯报警D.温度升高至80℃时,L2亮灯报警20.在昼夜明灯的地下停车场,驾驶员根据车位入口上方的红绿灯入停.如图是小吴设计的自动控制电路图,将光控开关(遮光时开关闭合)装在每个车位地面中央,红绿灯装在车位入口上方.当车位未停车时绿灯亮,当车位已停车时红灯亮,则图中L1、L2()A.都是红灯B.都是绿灯C.分别是红灯、绿灯D.分别是绿灯、红灯21.电梯为居民上下楼带来很大的便利,出于安全考虑,电梯设置了超载自动报警系统,其工作原理如图所示,电梯厢底层装有压敏电阻R1,R2为保护电阻,K为动触点,A、B为静触点,当出现超载情况时,电铃将发出报警声,电梯停止运行,下列说法正确的是()A.电梯工作时电磁铁的上端为N极B.电磁铁磁性的强弱与电流的大小有关C.电梯未超载时动触点K与静触点B接触D.电梯超载时报警说明压敏电阻的阻值随压力增大而减小22.要求设计一个电磁限流器,当电路中电流过大时,它能切断电路,并需手动闭合.兴趣小组设计了两个电磁限流器,示意图如下,其中的C、D为动触点.下列说法中正确的是()A.甲和乙都能满足设计要求B.甲能满足设计要求,乙不能满足设计要求C.当电路中电流过大时,弹簧1和弹簧2都变短D.乙能满足设计要求,甲不能满足设计要求23.如图是某温度过低报警电路,下列关于此电路的说法不正确的是()A.通过改变金属丝下端在温度计内的位置可以调节报警温度值B.当所测温度低于设定值时,报警电路的电铃会发出铃声C.液体温度计在电路中相当于一个开关D.液体温度计内的液体可以是水银、酒精或煤油24.如图所示,R0是一个光敏电阻,光敏电阻的阻值随光照强度的增加而减小,R是电阻箱(已调至合适阻值),它们和继电器组成自动控制电路来控制路灯,白天灯熄,夜晚灯亮.下列说法正确的是()A.白天流过R0的电流比夜晚小B.给路灯供电的电源应接在b、c两端C.白天R0两端的电压比夜晚大D.白天,如果将电阻箱R的阻值调大,则路灯也可能变成亮25.在地下停车场,驾驶员常常根据车位入口上方的红、绿灯判断是否有车位.小吴设计一种自动控制方案:将光控开关S(遮光时开关闭合)装在每个车位地面中央,红、绿灯装在车位入口上方.当车位未停车时,绿灯亮;当车位已停车时,红灯亮.如图中的电路符合要求的是()A.B.C.D.26.图中温度自动报警器的原理运用了许多的物理知识,以下说法中不正确的是()A.温度计中的水银是导体B.温度计是根据液体热胀冷缩的性质工作的C.报警器中的电磁铁运用了电磁感应现象D.电磁继电器的触点类似一种开关27.小张家所在的住宅区每栋单元的楼梯口都安装了防盗门,其门锁原理图如图所示,图中只画出了其中一家住户的控制开关S.该门锁的工作过程是:楼上的人闭合控制开关S,门锁上的电磁铁通电后吸引卡入右侧门扣中的衔铁,门可打开.关于该门锁,下列说法中正确的是()A.该门锁利用了电生磁的原理来工作的B.电流周围的磁场是假想的物理模型C.闭合开关S后,电磁铁的右端为N极D.该单元的各住户控制门锁的开关是串联的28.太湖新城正处于如火如荼的建设之中,越来越多的企业开始进驻其中.如图所示是某单位使用的一种水位自动报警器的原理图,有关该报警器工作情况的下列叙述,不正确的是()A.该报警器红灯是报警灯,当水位到达A后,水在一般情况下是导电的,使下面的电路导通B.该报警器的红、绿灯不会同时亮C.当水位没有达到A时,电磁铁没有磁性,只有绿灯亮D.当该报警器报警时,电磁铁的上端是N极29.小明利用光敏受到光照时电阻变小的特性,设计了一个如图所示的自动控制电路,要求光暗时灯亮,光亮时灯灭,在实际调试时发现灯始终亮,而光敏电阻和其它元件都正常.下列调节能使控制电路达到要求的是()A.减少电磁铁线圈的匝数B.滑动变阻器的滑片P向左移C.抽出电磁铁的铁芯D.减小控制电路的电源电压30.小敏同学利用光敏电阻受到光照时电阻变小的特性,设计了如图自动控制电路,要求光暗时灯亮,光亮时灯灭.在实际调试时,发现灯始终不亮,而光敏电阻和其他电路元件都正常.下列调节能使控制电路达到要求的是()A.增加螺线管线圈的匝数B.滑动变阻器滑片P向右移动C.抽出螺线管中的铁芯D.增大控制电路电源电压电磁继电器选择题专项练习30题答案:1.【分析】温度自动报警器是由于温度计所在的环境温度的变化,从而可以控制左侧控制电路的接通,实现自动控制.【解答】解:温度自动报警器的工作过程是这样的,当温度升高时,玻璃泡中的水银膨胀,水银液柱上升,当升高到警戒温度即金属丝下端对应的温度时,控制电路接通,电磁铁有磁性,吸引衔铁,从而使触点与上面断开,与下面连通,此时电铃响,绿灯灭,发出报警信号.故选:B.【点评】明确图中左侧为控制电路,右侧为工作电路,两电路依据中间的电磁铁来发生相互作用,是搞清这一装置原理的关键点之一,同时,还应明确水银也是导体,当其与上方金属丝接通时,也成为了电路的一部分.2.【分析】(1)根据题意可知,正常情况下S闭合,电磁铁有磁性,被控制电路断路灯泡不亮,当井盖丢失S断开时,电磁铁无磁性,被控制电路闭合,灯泡发光;(2)软磁性材料是磁化后外磁场撤去就去磁的物质,硬磁性材料是磁化后不易去磁的物质.【解答】解:(1)据图可知,正常情况下S闭合,电磁铁有磁性,被控制电路断路灯泡不亮,故A错误;(2)当井盖丢失S断开时,电磁铁无磁性,被控制电路闭合,灯泡发光,以警示行人;故B 正确,D错误;(3)电磁铁的铁芯,能方便随时通断,属于软磁体,故C错误;故选B.【点评】本题考查电磁继电器原理,明白控制电路和被控制电路的工作原理是解决本题的关键.3.【分析】明确这一装置由两部分电路组成,左端电路的控制要点在于水银柱的变化,而右端的控制要点则在电磁铁对衔铁的吸引,再由此分析电路中温度变化时的工作情况.【解答】解:A、电磁铁的工作原理是电流的磁效应,故A错误;B、由安培定则可知,当电铃工作时,电磁铁的a端为S极,故B错误;C、温度升高到78℃时,水银柱与上方金属丝连通,使左侧形成通路,电磁铁中有电流通过,电磁铁吸引衔铁,使触点接触,右侧电路接通,电铃发出报警信号,故C正确;D、若将温度计上端的金属丝向下调整,则报警温度将降低,故D错误;故选C.【点评】明确图中左侧为控制电路,右侧为工作电路,两电路依据中间的电磁铁来发生相互作用,是搞清这一装置原理的关键点之一,同时,还应明确水银也是导体,当其与上方金属丝接通时,也成为了电路的一部分.4.【分析】由水位的变化导致了控制电路的通断,进一步决定了电磁铁磁性的有无,从而控制了工作电路的动触点的位置的变化,改变了工作电路的连接情况.【解答】解:当水位达到金属块A时,控制电路接通.电路中有了电流,电磁铁有磁性,向下吸引衔铁,使动触点与灯L1所在电路的静触点分开,灯L1灭.与灯L2所在电路的静触点接通,导致了灯L2所在的电路接通,灯L2亮.故现象为:L1灭,L2亮.故选A.【点评】知道电磁铁继电器工作过程是解此题的关键所在.5.【分析】首先应弄清图中所示的自动报警器工作原理:当水位到达A时,由于一般水具有导电性,那么电磁铁所在电路被接通,吸引衔铁向下,从而接通红灯所在电路,此时红灯亮,而绿灯不亮.【解答】解:A、纯净的水是绝缘体,不纯净的水一般是导体,故A错误;B、读图可知,当水位到达A时电路接通,电磁继电器有磁性,衔铁就会在电磁力吸引的作用下与红灯接通,红灯亮;故B正确;C、电路中红灯和绿灯可以单独工作,它们是并联的,故C错误;D、报警器中的电磁铁运用了电流的磁效应,不能使用永磁体,故D错误.故选B.【点评】本题考查了电磁铁在电磁继电器上的应用,电磁继电器实质上是一个由电磁铁来控制的自动开关;在解答此类题目时,要从电磁铁通电有磁性,断电无磁性的原理进行分析.6.【分析】(1)电磁铁是根据电流的磁效应制成的;(2)知道电流的方向,根据安培定则判断出电磁铁的NS极;(3)R2为压敏电阻,其阻值随压力增大而减小,所以知道超载时压敏电阻的阻值变化情况,根据I=判断出电流的变化;电磁铁的磁性强弱和电流大小、线圈匝数多少有关;(4)正常情况下(未超载时),衔铁被弹簧拉起,K与静触点A接触.【解答】解:A、电磁铁是根据电流的磁效应原理制成的,故A错误;B、工作时,电流从电磁铁的下面导线流入,利用安培定则判断出电磁铁的下端为N极,上端为S极,故B正确;C、超载时,随着压力的增大,压敏电阻的阻值随着减小,电路中的电流逐渐增大,电磁铁的磁性逐渐增强,故C正确;D、正常情况下(未超载时),压敏电阻的阻值较大,电磁铁磁性弱,衔铁被弹簧拉起,K与静触点A接触,故D错误.故选BC.【点评】此题主要考查的是学生对电磁铁和电磁继电器的原理、磁性强弱的影响因素、安培定则的理解和掌握,知识点较多,但都是基础性题目.7.【分析】电磁继电器的主要部件就是一个电磁铁,它是利用电磁铁来控制工作电路通断的;电磁继电器的实质是一个间接开关,它可以用低电压、弱电流的控制电路来控制高电压、强电流的工作电路,它还可以实现自动控制.【解答】解:A、图中的电磁感应实验的装置,是发电机的原理,不能够实现用低压电路来控制高压电路工作,故A错误;B、图中是电磁继电器,其实质是一个间接开关,它可以用低电压、弱电流的控制电路来控制高电压、强电流的工作电路,它还可以实现自动控制.故B正确;C、图中是奥斯特实验的装置,说明了电流周围具有磁场,不能够实现用低压电路来控制高压电路工作,故C错误;D、图中有电源,是通电导体在磁场中受力运动,是电动机的原理,不能够实现用低压电路来控制高压电路工作,故D错误.故选B.【点评】本题所涉及的四个实验装置是电与磁的相关实验或装置,正确区分它们之间的不同,能确定它们各自的应用,是解答的关键.8.【分析】(1)电磁铁通电时有磁性,断电时无磁性,电铃就是利用电磁铁的这个特性工作的;(2)通电时,电磁铁有电流通过,产生了磁性,把小锤下方的衔铁吸过来,使小锤打击铃碗发出声音,同时电路断开,电磁铁失去了磁性,小锤又被弹性片弹回,电路闭合,不断重复,电铃便发出连续击打声.【解答】解:A.电流通过电磁铁时,电磁铁有磁性,根据安培定则判断出A端为N极,故A 正确;B.电磁铁向下吸引衔铁时,弹簧片与衔铁断开,使电路断路,故B正确;C.声音是由物体的振动产生的,小锤击打铃碗发出声音,是由于铃碗发生了振动,故C正确;D.衔铁被吸引时,小锤击打铃碗,电路断路,电磁铁无磁性,故D错误.故选ABC.【点评】本题考查了电磁继电器的应用在电铃中的应用,要注意电铃是利用电流的磁效应制成的,电磁铁对衔铁的吸引力是钉锤敲击铃碗的动力.9.【分析】(1)在实际调试时,发现灯始终亮着,而光敏电阻和其他电路元件都正常,说明工作电路一直是闭合的,要想在光亮时灯灭,一定要增大电磁铁的磁性.(2)滑动变阻器的作用是改变连入电路电阻丝的长度,改变电阻的大小,改变电路中的电流.【解答】解:电磁继电器的主要部分是电磁铁,电磁铁的磁性强弱跟电流的大小、线圈的匝数的多少、是否有铁芯插入,要想在光亮时灯灭,一定要增大电磁铁的磁性.采取的方法是增大电流、增加线圈的匝数.A、减少线圈的匝数减弱电磁铁的磁性.不符合题意.B、抽出铁芯减弱电磁铁的磁性.不符合题意.C、滑动变阻器滑片向左滑动电阻连入电路中的长度减小,电流增大,磁性增大.符合题意.D、增大电源电压,电路中的电流增大,磁性增强.符合题意.故选CD.【点评】(1)掌握电磁继电器的工作原理、特点.(2)掌握电磁铁的磁性强弱的影响因素.(3)掌握滑动变阻器的作用.10.【分析】水银温度计相当于开关,从水银柱到达金属丝的下端入手分析,即可确定何时报警.【解答】解:(1)如图,当温度到达85℃时,水银柱未到达金属丝的下端,左边的控制电路断开,控制电路中无电流,电磁铁没有磁性,衔铁在弹簧作用下向上运动,从而带动动触点向上运动,使绿灯所在的电路接通,此时绿灯发光,红灯不亮、电铃不响,故AB错误;(2)如图,当温度到达90℃时,水银柱到达金属丝的下端,左边的控制电路闭合,控制电路中有电流,电磁铁有磁性,向下吸引衔铁,使衔铁向下运动,从而带动动触点向下运动,使红灯、电铃所在的电路接通,此时红灯发光、电铃响,发出报警信号.故C正确、D错误.故选C.【点评】本题考查了电磁继电器的应用,是一道理论联系实际的题目,有利于培养学生分析解决实际问题的能力.11.【分析】电磁继电器实质是一种电路开关,它由控制电路和工作电路组成,可以实现远程控制和自动控制;其主要部件是一个电磁铁,利用了电流的磁效应.结合其结构可对选项中的说法逐一做出判断.【解答】解:A、电磁继电器实质是一种电路开关,可以用一个电路控制另一个电路,从而实现远程控制和自动控制,故A正确;B、电磁继电器中的电磁铁的工作原理是电流的磁效应,与电磁感应无关,故B错误;C、当温度达到设定值(温度升高)时,热敏电阻的阻值减小,电磁铁的磁性增强,将衔铁吸下来,指示灯熄灭,电铃工作,发出报警信号,故C错误;D、温度没有达到设定值时电磁铁照样有磁性,只是磁性较小,不能将衔铁吸下来,故D错误.故选:A.【点评】此题主要考查了电磁继电器的原理、构造和工作过程等知识,电磁继电器的实质相当于工作电路中的开关,解决此类题目的关键是了解电磁继电器的构造,并搞清各部分的作用,同时要搞清控制电路和工作电路.12.【分析】温度自动报警器的原理是当温度达到一定值时,温度计内液体上升,该液体必须是导体,这样控制电路会接通,电磁铁产生磁性,将衔铁吸引,将报警电路接通,电铃响,起到报警作用.【解答】解:(1)据图可知,该温度自动报警器的原理是:当温度达到90℃时,由于温度计内的液体是导体,这样控制电路会接通,电磁铁产生磁性,将衔铁吸引,将报警电路接通,电铃响,红灯亮,起到报警作用,故C正确;(2)当温度低于90℃时,控制电路断开,电磁铁无磁性,弹簧复位,上触点开关接通,报警装置不工作,绿灯亮,红灯不亮,电铃不响,由此可知,继电器、温度计、红灯、电铃和电源、导线组成报警电路,故ABD错误.故选C.【点评】此题主要考查了电磁继电器的工作原理、导体的概念和温度计的制作原理.电磁继电器的实质相当于工作电路中的开关.解决此类题目的关键是了解电磁继电器的构造,并搞清各部分的作用,同时要搞清控制电路和工作电路.13.【分析】根据题意,两盏标有“6V”的灯泡是连在6V的电源上的,因此,为了保证其正常工作,应将两灯泡并联.又因为平时应急灯应该是熄灭的,所以接在220V电压下的电磁铁应具有磁性,平时吸引衔铁,使灯泡的电路断开,当停电时,电磁铁失去磁性,衔铁弹回,两灯泡所在的电路才会接通.【解答】解:(1)当外部电路停电时,电磁铁所在电路停止工作,故A错误;(2)电磁继电器的作用相当于一个开关,用来控制应急灯的通断;因为当外部电路停电时,电磁铁失去磁性,衔铁在弹簧的拉力作用下回到上面的位置,与触点A接触,此时,应急灯所在电路应该接通,因此,C点应该与触点A连接;如下图:故B正确,C错误;(2)因没有注明左边电源的正负极,因此不能确定电磁铁通电时上端的极性,故D错误.故选:B.【点评】解决此题的关键要从电磁铁的磁性对电路的影响入手,明确电磁铁平时是接在220V 电路中,具有磁性的,这样便可依次推断它的工作情况了.14.【分析】电磁继电器就是一个自动控制电路通断的开关,根据电磁继电器的工作原理来分析解答.【解答】解:热敏电阻R受热后,其阻值会减小,电磁继电器上的线圈中的电流增大;当电阻减小到某特定值时,电磁铁的磁性增强足以吸引下衔铁,使灯L2所在的工作电路接通,灯L2发光.故选C.【点评】此题主要考查的是学生对电磁继电器工作原理的理解和掌握,基础性题目.15.【分析】电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的;只要在线圈两端加上一定的电压,线圈中就会流过一定的电流,从而产生电磁效应,衔铁就会在电磁力吸引的作。
电磁继电器专题训练
工作原理:
电磁铁通电时,把衔铁吸下来,使动触点和静触点接触,工作电路闭合,电磁铁断电时,电磁铁失去磁性,弹簧把衔铁拉起来,切断工作电路。
1.电磁继电器是利用______控制工作电路通断的开关.它通过控制______电路的通断间接控制______电路的通断.
电磁继电器是电铃、电话和自控电路装置的重要部件,其实质是由电磁铁控制的______,在电路中起着类似于______的作用.从原理上分析,电磁继电器由控制电路和工作电路组成,控制电路是由______、______和开关组成;工作电路是由______、______和电磁继电器的______部分组成.
2.如图所示是一种水位自动报警器的原理示意图,当杯中的水位到达金属块B时,只有灯______是亮的.
3.如图所示是一种水位自动报警器原理图,水位没有到达金属块A时,______灯亮,水位到达金属块A时,______灯亮.
4.如图所示为一种温度自动报警器的原理图.在水银温度计的顶端封入一段金属丝,当温度达到______℃时,报警灯______发光.(填:“L1”或“L2”)
5.下列说法中正确的是()
A.电磁继电器可以实现利用低压电路来控制高压电路
B.直流电动机工作时,线圈中的电流方向始终不变
C.金属盒气压计是利用气体的热胀冷缩来测量的
D.内燃机工作时将化学能直接转化为机械能
6.如图是电磁继电器的构造和工作电路示意图,要使它的电磁铁对衔铁的吸引力大些,以下做法可行的是()
A.增加电源B的电压B.增加电磁铁线圈的圈数
C.增加电源A的电压D.去掉电磁铁线圈中的铁芯
7.如图是一种防汛报警器的原理图.K是触点开关,B是一个漏斗形的竹片圆筒,里面有个浮子A,试说明这种报警器的工作原理.
8.(1)图所示,根据小磁针N极的指向标出磁体的磁极和磁感线的方向;
(2)请根据图甲中小磁针静止时的指向,在图乙中标出电磁铁的磁极,并在图中画出导线的绕线。
(3)某同学想利用电磁继电器制成一个温度自动报警器,实现对温控箱内的温度监控.用如图丙所示带金属触丝的水银温度计和电磁继电器组装成自动报警器,正常情况下绿灯亮,当温控箱内温度升高到一定温度时,红灯亮(绿灯熄灭)。
请按此要求连接电路(红、绿灯的额定电压相同)。
9.小康同学想用压力传感器(当压力达到设定值时,它就接通电路)、电磁继电器,为大桥设计一个车辆超重装置,当车辆超重时,信号灯就发光,如图8.请你为他连接电路.
10.建设居民楼雨水蓄水系统是镇江市海绵城市建设项目之一,让市民不再“城市看海”.图1是小明设计的地下蓄水池(未画出)水位监测及排水电路,R为电阻箱,RF为置于池底的压力敏感电阻,其阻值随上方水的压力的变化而变化,已知:电压U=12V;当电磁铁线圈中的电流I≤0.04A时,铁质开关K被释放,当I≥0.048A时,K被吸上,从而通过控制池底水泵将水位保持在一定的范围内;电磁铁线圈电阻不计,RF的阻值随池内水位变化关系如图2所示.
(1)当池内水位升高时,RF受到水的压力将变大;
(2)请在图1中接入一电压表,要求当水位升高时电压表的示数增大
(3)若此电路能控制池内的最低水位0.5m,求所能控制的最高水位.
(4)为既能调高池内最高水位,又能使池内最高与最低水位的高度差保持不变,小明采取了减小R的调节方案,该该方案是不可行的(选填“可行”或“不可行”),你的理由是R 的阻值调小时,RF1和RF2的阻值都会增大,所以池内最高水位也会增大,但是最高和最低水位时,RF的对应的阻值差(RF1-RF2)却保持不变,由图象可知池内最高与最低水位的高度差△H会增大.
解答解:
(1)当池内水位升高时,根据p=ρgh可知,水对压敏电阻R F的压强变大,由F=pS 可知,水对R F的压力变大;
(2)图1控制电路中,R、电磁铁、R F串联;根据图2可知,当水位升高时,压力敏感电阻的阻值会变大,由串联分压原理可知,R F两端的电压相应的会变大,所以电压表应并联在压力敏感电阻的两端,如下图所示:
(3)根据图2可知,水位为0.5m时,R F=200Ω,
此时控制电路的总电阻最小,所以电路中的电流最大,此时电路中的电流I=0.048A,由I=UR UR可得,电路中的总电阻:
R总=UI UI=12V0.048A12V0.048A=250Ω,
根据串联电路的电阻特点可得,电阻箱连入电路的电阻值:
R=R总-R F=250Ω-200Ω=50Ω,
根据题意可知,当电流达到I′=0.04A时,铁质开关K被释放,排水电路开始排水,
此时控制电路中的总电阻:
R总′=UI'UI′=12V0.04A12V0.04A=300Ω,
此时R F的阻值:R F′=R总′-R=300Ω-50Ω=250Ω,
由图2可知,此时的最高水位为1m;
(4)当R的阻值调小时,由于控制电路中释放或吸上铁质开关的电流值不变,则控制电路对应的总电阻不变,由R F=R总-R可知,R F1和R F2的阻值都会增大,所以池内最高水位也会增大,但是最高和最低水位时,R F的对应的阻值差(R F1-R F2)却保持不变,由图象可知池内最高与最低水位的高度差△H会增大,所以此方案不可行.
故答案为:(1)大;(2)如上图;(3)所能控制的最高水位1m;
(4)不可行;R的阻值调小时,R F1和R F2的阻值都会增大,所以池内最高水位也会增大,但是最高和最低水位时,R F的对应的阻值差(R F1-R F2)却保持不变,由图象可知池内最高与最低水位的高度差△H会增大.。
