电学压轴计算专题（2017宝山第22题）1．如图11所示，电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A ”字样。
当变阻器的滑片P 移至a 端，闭合电键S 后，电流表A 的示数为0.6安。
（1）求电源电压U 。
（2）若将另一只电压表V 并联接入该电路(A 和B)、 (B 和C)、（A 和C ）中的某一部分电路两端，移动滑动变阻器R 2的滑片P 至某一处，使电压表V 的指针停留在图12所示的位置。
请指出电压表V 所有可能连接的位置，并计算出变阻器对应接入电路的阻值R 2。
（2017崇明第21题）2、在图8所示的电路中，电源电压为6伏且不变。
电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A ”字样，闭合电键S ，电流表示数为0.2安．求： （1）电压表的示数；（2）电阻R 2连入电路的阻值；（3）若移动滑动变阻器滑片P 到某位置时，发现某个电表已达满刻度，求此时电压表和电流表的示数．（2017奉贤第22题）3、如图14所示，电源电压为18伏且不变，定值电阻R 0为5欧，将两个电压表V 1和V 2分别并联接在电路的适当位置。
闭合电键记下此时两表的示数，如下表第2行所示。
然后向左移动变阻器图11R 1R 2 a P SbACB A图12V5 10 0123+ 3 15V AP SR 1 R 2 图8（a ） （b ）P R 2 SAR 1滑片P 且使每次减少相同的阻值，其中后两次电表示数分别如下表第4行、第5行所示。
求： （1）当电压表V 1示数为6.0伏时，通过定值电阻的电流； （2）当电压表V 2示数为13.5伏时，滑动变阻器的电阻值； （3）滑动变阻器每次减少的阻值ΔR P 及第3行两电表的示数。
（2017虹口第22题）4、在图10所示的电路中，电源电压保持不变。
① 若电阻R 1的阻值为15欧，电流表示数为0.2安，求电阻R 1两端的电压U 1和电阻R 1消耗的电功率P 1。
动态电路宝山：6．在如图所示的四个电路中，电源电压相同且不变，电阻R 的阻值均相等，闭合电键S ，电流表示数不变的是（ ）DA ．B ．C ．D ．宝山：7．闭合如图所示电路中电键S 后，在滑片P 向右移动的过程中，变大的是（ ）BA ．电流表A 的示数B ．电压表V 1的示数C ．电压表V 1示数与电压表V 2示数之和D ．电压表V 2示数与电流表A 示数的比值宝山：12．在如图所示的电路中，变阻器连入电路的电阻线是 部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将 ，电表示数随之 ．（后两空均选填“变大”、“不变”或“变小”）嘉定：7．如图所示的电路，电源电压不变。
闭合开关S 后，两电阻正常工作，比较A 、B 、C 、D 四处的电流大小，其中可能正确的是（ ）BA ．I A ＞I DB ．I B ＞I CC ．I A ＜I BD ．I C ＝I D闵行：9.如图 5 所示的电路中，电源电压保持不变，电阻R 1 的阻值为10欧，变阻器R 2上标有“20 欧 1 安”的字样，闭合电键 S 后，在滑动变阻器的滑片从R 2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（ ）DA.始终变大B.始终变小C.先变大再变小D.先变小再变大闵行：15.在如图 8 所示的电路中，断开电键 S ，若 a 、b 两电表都是电流表示数之比为 2:5，则电阻R1 、R 2的连接方式为____________联，电阻之比为____________。
若 a 、b 两个表都是电压表，闭合电键 S 后，a 、b 两电表示数之比为____________。
黄浦：8.在图3所示的电路中，将电压表V 正确连入电路，闭合电键s ，电路正常工作。
若将滑动变阻器的滑片p 从一端移到另一瑞的过程中，电压表V 的示数变小，且始终大于零，则正确的判断是（ ）CR 2b A.电压表V 并联在R 1两端，滑片P 由a 端向b 端移动B.电压表V 并联在R 1两端，滑片P 由b 端向a 端移动C.电压表V 并联在R 2两瑞，滑片P 由a 端向b 端移动D.电压表v 并联在R 2两瑞，滑片P 由b 端向a 端移动青浦：13．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，则甲、乙两导体的电阻之比 1；若将它们串联在电路中时，通过甲、乙导体的电流之比 1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比 1．（均选填“大于”、“等于”或“小于”）青浦：17．如图所示的电路中，电源电压保持不变，电键S 1、S 2均闭合．当电键S 2由闭合到断开时，电路中 ①电流表A 1的示数 ．②电压表V 示数与电流表A 示数的比值 ．（均选填“变大”、“不变”或“变小”）静安：7．在图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）DA．只有电流表A1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大浦东：15．在图所示的电路中，将两个电流表A1、A2分别正确连入电路不同位置，闭合电键S，两个电流表均有示数，且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变．（1）电流表A1测量的是中的电流，A2测量的是中的电流．（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A1与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动（选填“左”或“右”）．虹口：7．在图（a）、（b）所示的电路中，电源电压相等且保持不变．闭合电键S1、S2，电流表A1、A2的示数相同；断开电键S1、S2，两电流表示数仍相同．下列关于电阻R1、R2和R3的大小关系正确的是（）CA．R1＞R2＞R3B．R3＞R1＞R2C．R3＞R2＞R1D．R2＞R1＞R3崇明：8．在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（）DA．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大松江：6．如图所示，长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电源两端．关于AB和CD的电阻R及两端电压U的判断，正确的是（）CA．R AB＞R CD，U AB＜U CDB．R AB＜R CD，U AB＜U CDC．R AB＞R CD，U AB＞U CDD．R AB＜R CD，U AB＞U CD松江：8．在图所示的电路中，电源电压不变，当电键S由闭合到断开时，电压表（）DA．V1示数减小，V2示数减小B．V1示数增大，V2示数增大C．V1示数减小，V2示数增大D．V1示数增大，V2示数减小徐汇：16．在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，下列一些数据中：①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值．当滑动变阻器R1的滑片P向右移动时，变大的是；变小的是．（均选填相关数据的序号）普陀：7.在图3所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片P向右移动时，下列说法中正确的是（ ）BA.灯泡变暗，电压表示数变大B.电路消耗的总功率变小，电压表示数不变C. 灯泡变亮，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变图3杨浦：10. 如图5所示的电路中，电源电压保持不变。
中考物理模拟试卷一、选择题1．如图，O为拉杆式旅行箱的轮轴，OA为拉杆．现在拉杆端点A处施加一竖直向上的力F，使箱体从图示位置绕O点缓慢逆时针转至接近竖直位置．则力F的大小A．一直变大B．始终不变C．一直变小D．先变小后变大【答案】B【解析】由题意可知，箱体的重力不变，也就是杠杆的阻力大小不变，动力F竖直向上，重力G竖直向下，这两个力的方向始终平行，根三角形的相似性可知，动力臂与阻力阻的比值是不变的，根据杠杆的平衡条件可知动力与阻力的比值也是不变的，由于阻力不变，所以动力F的大小是始终不变的，故应选B．2．如图所示，斜面高为1m，长为4m，用沿斜面向上大小为75N的拉力F，将重为200N的木箱由斜面底端匀速缓慢拉到顶端，下列关于做功的判断正确的是：A．木箱受到重力做功的大小为800JB．木箱受到斜面摩擦力做功大小为100JC．木箱受到合力做功的大小为125JD．木箱受到斜面的支持力做功大小为200J【答案】B【解析】A．由题意知，木箱的重力G=200N，h=1m，则受到的重力做功：W有用=Gh=200N×1m=200J，A 错误；B．拉力F做的功W总=FL=75N×4m=300J；则克服摩擦力做功W额=W总﹣W有用=300J﹣200J=100J，B正确；C．木箱沿斜面缓慢运动，做匀速直线运动，受合力为零，所以合力做功大小为0J，C错误；D．木箱移动方向与支持力方向垂直，所以斜面的支持力做功为零，D错误．3．宋代范仲淹的《岳阳楼记》中蕴含了丰富的光学知识，下列说法正确的是A．“静影沉璧”，如玉璧一样的月亮的倒影是光的反射现象B．“浮光跃金”，湖面波动的光闪着金色是光的折射现象C．“皓月千里”，皎洁的月亮是光源D．“锦鳞游泳”，看到水里的鱼是实像【答案】A【解析】A. 玉璧一样月亮的倒影属于平面镜成像，是由光的反射形成的，故A正确；B. “浮光跃金”，金色是光在水面发生的反射现象，故B错误；C. 月亮本身不能发光，即不是光源，故C错误；D. 看到水中的鱼是光的折射现象形成的鱼的虚像，是由于光从水中射向空气中发生了折射的缘故，故D 错误。

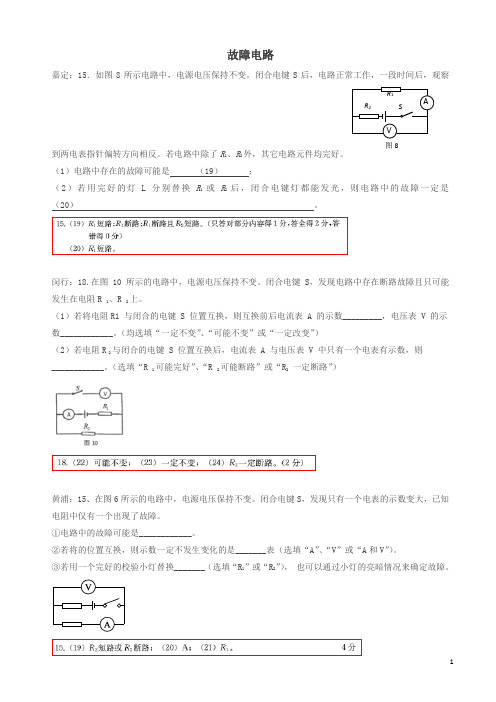

故障电路嘉定：15．如图8所示电路中，电源电压保持不变。
闭合电键S 后，电路正常工作，一段时间后，观察到两电表指针偏转方向相反。
若电路中除了R 1、R 2外，其它电路元件均完好。
（1）电路中存在的故障可能是 （19） ；（2）若用完好的灯L 分别替换R 1或R 2后，闭合电键灯都能发光，则电路中的故障一定是 （20） 。
闵行：18.在图 10 所示的电路中，电源电压保持不变。
闭合电键 S ，发现电路中存在断路故障且只可能发生在电阻R 1、R 2上。
（1）若将电阻R1 与闭合的电键 S 位置互换，则互换前后电流表 A 的示数_________，电压表 V 的示数____________。
（均选填“一定不变”、“可能不变”或“一定改变”）（2）若电阻R 2与闭合的电键 S 位置互换后，电流表 A 与电压表 V 中只有一个电表有示数，则____________。
（选填“R 1可能完好”、“R 2可能断路”或“R 2 一定断路”）黄浦：15、在图6所示的电路中，电源电压保持不变。
闭合电键S ，发现只有一个电表的示数变大，已知电阻中仅有一个出现了故障。
①电路中的故障可能是____________。
②若将的位置互换，则示数一定不发生变化的是_______表（选填“A ”、“V ”或“A 和V ”）。
③若用一个完好的校验小灯替换_______（选填“R 1”或“R 2”）， 也可以通过小灯的亮暗情况来确定故障。
2R 1S图8青浦：7．在图所示的电路中，电源电压保持不变．闭合电键S，电路正常工作．过了一会儿，两个电表中有一个电表的示数变大．已知电路中各处均接触良好，除灯L和电阻R外，其它元件均完好，则下列判断中正确的是（）CA．若电流表的示数变大，则电灯L短路B．若电压表的示数变大，则电灯L短路C．若电压表的示数变大，则电阻R断路D．若电流表的示数变大，则电阻R断路浦东：静安：14．在图所示的电路中，电源电压保持不变，但电阻R、灯L处可能发生断路故障．在电键S闭合前后，电流表的指针均不偏转，则灯L处发生断路（选填“一定”、“可能”），电路中的故障是．7．如图所示电路，电源电压不变，电键S闭合电路正常工作．一段时间后，发现两个电表中一个电表示数变大．断开电键S，发现另一个电表示数变大．若故障只发生在电阻R1或R2处，则（）CA．R1断路 B．R2断路 C．R1短路 D．R2短路虹口：14．在图所示的电路中，电源电压保持不变．闭合电键S，小灯不发光．已知电阻R、灯L中仅有一个出现了故障，其它元件均完好．①三个电表中一定有示数的电表是表．②若两个电表有示数，则故障可能是．（请将所有的情况写完整）崇明：15．在如图所示的电路中，电源电压保持不变，闭合电键S，发现只有两个电表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅有一个出现了故障．（1）电路中的故障可能是；（2）接着，用一个完好的灯L替换电阻R1，闭合电键S，发现灯L不发光，则故障一定是．故答案为：（1）R2开路或R2短路；（2）R2短路．松江：14．在图所示的电路中，电源电压保持不变．电键S闭合后，电压表V无示数，已知电阻R1、R2中仅有一个出现了故障．①电路中的故障可能是；②现用一个完好的灯泡去替换电阻R2，则小灯（选填“一定发光”、“一定不发光”或“可能发光”）．徐汇：8．恐怖分子在公共场所安装了炸弹，其引爆装置如图所示，引爆装置的两个电键处于闭合状态，为使引爆装置不能引爆，拆弹专家应该（）CA．用一根导线使电键S1短路B．用一根导线使电键S2短路C．断开电键S1D．断开电键S2徐汇：9．在如图所示的电路中，闭合电键S，电路正常工作，一段时间后灯L熄灭，一个电表的示数变小，另一个电表的示数变大，将两用电器位置互换后再次闭合电键S，两个电表指针均不偏转，若电路中只有一处故障，且只发生在灯L或电阻R上，则（）AA．灯L断路 B．灯L短路 C．电阻R断路 D．电阻R短路普陀：15. 在图7所示的电路中，电源电压保持不变，闭合电键S，两电表只有一个有示数，若电路故障只发生在电阻R1、R2上。
电路计算宝山：22．如图1所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，当变阻器的滑片P 移至a端，闭合电键S后，电流表A的示数为0.6安．（1）求电源电压U．（2）若将另一只电压表V并联接入该电路（A和B）、（B和C）、（A和C）中的某一部分电路两端，移动滑动变阻器R2的滑片P至某一处，使电压表V的指针停留在图2所示的位置，请指出电压表V所有可能连接的位置，并计算出变阻器对应接入电路的阻值R2．嘉定：21．在图13（a）所示的电路中，电源电压为3伏且保持不变，电阻R1的阻值为5欧，滑动变阻器R2上标有“20 1A”字样，所用电流表的表盘如图13（b）所示。
闭合电键后，滑片P移到某一位置时，电流表示数为1安。
求：（1）通过电阻R1的电流I1。
（2）滑动变阻器R2连入电路的阻值。
（3）若电源电压可变，为使电流表A的示数能达到最大，求电源电压的最小值。
闵行：26. 在图16（a ）所示的电路中，电源电压为18伏保持不变，电阻R 2的阻值为10欧，滑动变阻器R 1标有“20 1A”字样，电流表、电压表的表盘如图 16（b ）所示。
闭合电键 S ，求：（1）在移动变阻器滑片 P 的过程中，电压表V 1 示数的最小值。
（2）如果用另一个电阻R 0 和电源 U 分别替换电阻 R 2和原来的电源，并将另一个电压表V 2 并联在电源两端。
要求通过移动滑片 P 能使三个电表偏离零刻度的角度相同。
通过计算确定不同情况下满足要求的R 0的阻值和对应电源电压U 的最大值。
图13（a ） （b ）PR 2 SAR 1黄浦：22、在图12所示的电路中，电源电压为10伏且不变。
定值电阻的阻值为10欧，滑动变阻器上标有“2A”字样。
闭合电键S①求通过的电流。
②通电10秒，求电流通过所做的功。
p③在电路安全工作的情况下，移动变阻器的滑片，电路消耗的最大功率恰为最小功率的2倍，求变阻器的最大阻值。
S青浦：24．在图（a）所示的电路中，电源电压为9伏，电阻R1的阻值为10欧，滑动变阻器R2标有“50Ω 1Α”字样．闭合电键S后，电流表A的示数如图（b）所示．①求通过电阻R1的电流I1．②求此时滑动变阻器R2连入电路的阻值．③在不损坏电路元件的情况下，求电流表示数的最大变化量△I．静安：22．在图（a）所示的电路中，电源电压保持不变．电阻R1的阻值为30欧．①闭合电键S后，电流表的示数为0.5安，求电源电压U．②现电路中有A、B、C和D四点，需将一标有“50Ω 2A”字样的滑动变阻器R2并联其中两点上，要求：闭合电键S后，在移动变阻器滑片P的过程中，电流表的指针能随之发生偏转．（a）滑动变阻器R2可以并联在电路的两点间；（b）当电流表指针位置如图（b）所示时，变阻器连入电路的阻值R2；（c）在不损坏电路元件的情况下，求电流表示数的范围．浦东：21．在图（a）所示电路中，电源电压4.5伏保持不变，变阻器上标有“10Ω 2A”字样．闭合电键S 后，电流表和电压表指针的位置分别如图（b）所示．（1）电流表示数为安，电压表示数为伏，求变阻器R2的电功率．（2）求电阻R1的阻值．（3）在电路安全工作前提下，移动变阻器滑片P，发现有一个电表示数无法达到所选量程的最大值．请判断：是表无法达到最大值，通过计算说明理由．虹口：22．在图所示的电路中，电源电压保持不变①若电阻R1的阻值为15欧，电流表示数为0.2安，求电阻R1两端的电压U1和电阻R1消耗的电功率P1．②若电阻R1的阻值未知，向右移动滑动变阻器R2的滑片P，每次移动时均使变阻器R2接入电路的阻值增加10欧，电流表A的示数分别如表所示，求电源电压U和R2为（R0+20欧）时电流表A的示数．R2的阻值电流表A的示数R00.6安R0+10欧0.4安R0+20欧崇明：21．在如图所示的电路中，电源电压为6V且不变．电阻R1的阻值为10Ω，滑动变阻器R2上标有“20Ω 2A”字样，两电表均为常用电表．闭合开关S，电流表示数为0.2A．求：（1）电压表的示数；（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数．解：（1）U V=U1=IR1=0.2A×10Ω=2V；（2）U2=U﹣U1=6V﹣2V=4V；R2===20Ω；（3）如果电压表量程为0～15V，电路最大电流为I===0.6A，因此电流表量程应为0～0.6A；I最大=0.6A，U V=I最大R1=0.6A×10Ω=6V＜15V此时电压表、电流表的示数分别为6V、0.6A；如果电流表选择0～0.6A量程，电压表选择0～3V量程，I最大===0.3A．此时电压表、电流表的示数分别为3V、0.3A．松江：22．在图所示的电路中，电源电压保持不变，电阻R1的阻值为20欧，滑动变阻器铭牌已模糊不清，只能辨识出标有“2A”字样．电键S闭合后，滑片移到某位置时，电流表A的示数为0.5安，电压表V2的示数为8伏．（电表量程可以改变）．①求电源电压U．②将滑动变阻器滑片P移到某处，发现电流表A的示数已达到某量程的满刻度，且各元件都能正常工作，求此时滑动变阻器连入电路的阻值．③现用R0替换R1且能使电路中的电流达到最大，电路各元件都能正常工作，求替换的R0的最大阻值．徐汇：24．在如图（a）所示电路中，电源电压为18伏且不变，电阻R1的阻值为24欧，滑动变阻器R2上标有“100欧1安字样，闭合电键S ，电流表的示数为0.5安，求：①电阻R 1两端的电压U 1；②现用电阻R 0替换电阻R 1，同时将一电压表接入电路中，且电流表选用0﹣0.6A 量程，电压表选用0﹣3V 量程，要求：在移动变阻器滑片P 的过程中，使电压表V 和电流表A 的指针均能到达图（b ）（c ）所示位置，且电路能正常工作；i ）若电压表接在ab 两点之间，求替换电阻R 0的阻值范围； ii ）若电压表接在bc 两点之间，求替换电阻R 0的阻值范围．普陀：21.在图12（a ）所示的电路中，电源电压为4伏且不变。

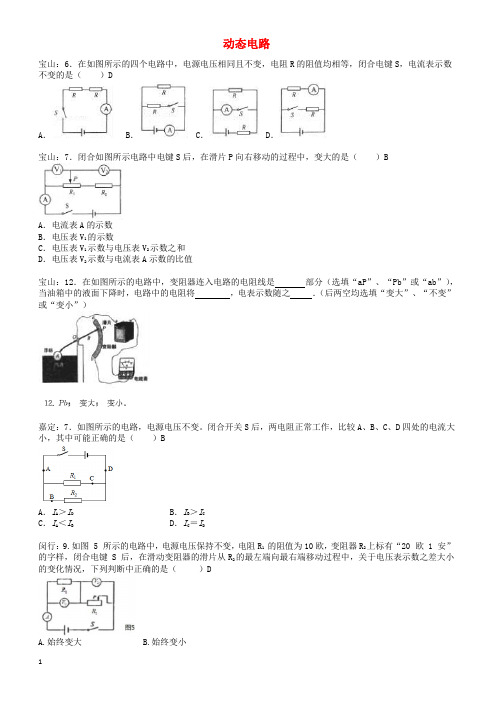

动态电路宝山：6．在如图所示的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电键S，电流表示数不变的是（）DA．B．C．D．宝山：7．闭合如图所示电路中电键S后，在滑片P向右移动的过程中，变大的是（）BA．电流表A的示数B．电压表V1的示数C．电压表V1示数与电压表V2示数之和D．电压表V2示数与电流表A示数的比值宝山：12．在如图所示的电路中，变阻器连入电路的电阻线是部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将，电表示数随之．（后两空均选填“变大”、“不变”或“变小”）嘉定：7．如图所示的电路，电源电压不变。
闭合开关S后，两电阻正常工作，比较A、B、C、D四处的电流大小，其中可能正确的是（）BA．I A＞I D B．I B＞I CC．I A＜I B D．I C＝I D闵行：9.如图 5 所示的电路中，电源电压保持不变，电阻R1 的阻值为10欧，变阻器R2上标有“20欧 1 安”的字样，闭合电键 S 后，在滑动变阻器的滑片从R2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（）DA.始终变大B.始终变小C.先变大再变小D.先变小再变大闵行：15.在如图 8 所示的电路中，断开电键 S ，若 a 、b 两电表都是电流表示数之比为 2:5，则电阻R1 、R 2的连接方式为____________联，电阻之比为____________。
若 a 、b 两个表都是电压表，闭合电键 S 后，a 、b 两电表示数之比为____________。
黄浦：8.在图3所示的电路中，将电压表V 正确连入电路，闭合电键s ，电路正常工作。
若将滑动变阻器的滑片p 从一端移到另一瑞的过程中，电压表V 的示数变小，且始终大于零，则正确的判断是（ ）CR 2bA.电压表V 并联在R 1两端，滑片P 由a 端向b 端移动B.电压表V 并联在R 1两端，滑片P 由b 端向a 端移动C.电压表V 并联在R 2两瑞，滑片P 由a 端向b 端移动D.电压表v 并联在R 2两瑞，滑片P 由b 端向a 端移动青浦：13．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，则甲、乙两导体的电阻之比 1；若将它们串联在电路中时，通过甲、乙导体的电流之比 1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比 1．（均选填“大于”、“等于”或“小于”）青浦：17．如图所示的电路中，电源电压保持不变，电键S 1、S 2均闭合．当电键S 2由闭合到断开时，电路中 ①电流表A 1的示数 ．②电压表V 示数与电流表A 示数的比值 ．（均选填“变大”、“不变”或“变小”）静安：7．在图所示的电路中，电源电压保持不变．闭合电键S 后，当滑动变阻器R 2的滑片P 由中点向右端移动时（ ）DA ．只有电流表A 1的示数不发生变化B ．只有电压表V 的示数不发生变化C ．电压表V 示数与电流表A 2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大浦东：15．在图所示的电路中，将两个电流表A1、A2分别正确连入电路不同位置，闭合电键S，两个电流表均有示数，且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变．（1）电流表A1测量的是中的电流，A2测量的是中的电流．（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A 1与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动（选填“左”或“右”）．虹口：7．在图（a）、（b）所示的电路中，电源电压相等且保持不变．闭合电键S1、S2，电流表A1、A2的示数相同；断开电键S1、S2，两电流表示数仍相同．下列关于电阻R1、R2和R3的大小关系正确的是（）CA．R1＞R2＞R3B．R3＞R1＞R2C．R3＞R2＞R1D．R2＞R1＞R3崇明：8．在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（）DA．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大松江：6．如图所示，长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电源两端．关于AB 和CD的电阻R及两端电压U的判断，正确的是（）CA．R AB＞R CD，U AB＜U CDB．R AB＜R CD，U AB＜U CDC．R AB＞R CD，U AB＞U CDD．R AB＜R CD，U AB＞U CD松江：8．在图所示的电路中，电源电压不变，当电键S由闭合到断开时，电压表（）DA．V1示数减小，V2示数减小B．V1示数增大，V2示数增大C．V1示数减小，V2示数增大D．V1示数增大，V2示数减小徐汇：16．在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，下列一些数据中：①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值．当滑动变阻器R1的滑片P向右移动时，变大的是；变小的是．（均选填相关数据的序号）普陀：7.在图3所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片P向右移动时，下列说法中正确的是（）BA.灯泡变暗，电压表示数变大B.电路消耗的总功率变小，电压表示数不变C. 灯泡变亮，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变图3杨浦：10. 如图5所示的电路中，电源电压保持不变。
表格实验题宝山：26．某小组同学按图所示的电路图连接电路，做“探究串联电路的特点”实验．在实验过程中，他们用电流表测出通过A、B、C三处的电流（I总、I1和I2），用电压表测出各个电阻两端的电压和电源两端的总电压（U1、U2和U总），并通过用不同阻值的电阻和改变电源电压的高低，进行多次实验，正确记录测得的实验数据如表所示．（1）分析比较表格中每次实验的第2、3和4列数据及相关条件，得出的初步结论是：串联电路中，各处的电流都．（2）分析比较表格中每次实验的第5、6和7列数据及相关条件，得出的初步结论是：串联电路两端的总电压等于．（3）依据电阻公式R=U/I，且利用表中两列数据，可以计算出每次实验时电路的总电阻，请将计算结果填入表中最后一列中．（4）分析比较表格中每次实验的最后三列数据及相关条件，得出的初步结论是：串联电路的总电阻等于．（5）该小组同学进一步分析表中数据，又得出以下结论：①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据，得出有关电压变化规律时：串联电路中，若电源电压一定，某一电阻阻值不变，另一电阻变大时，．②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值，得出的定量结论是：串联电路中..嘉定：26.小林和小徐通过实验研究将物体浸入液体的过程中，容器对水平桌面压力的变化情况。
如图18所示，他们将重力分别为30牛、40牛的甲、乙两个柱形物体，先后挂在弹簧测力计下，并将其逐渐浸入放在水平桌面上的同一柱形容器的液体中（液体不溢出）。
他们读出测力计示数F ，并测得容器对桌面的压力F 桌，并根据相关物理量计算出物体所受浮力F 浮，将数据记录在表一、表二中。
①小林分析比较实验序号 （14） 后得出结论：不同柱形物体浸入同一柱形容器液体中时，物体所受浮力相同，容器对桌面压力相同。
②分析表一、表二中实验序号5与8的数据与小林得出结论不符的原因（15） 。
2017届中考物理一模试题第Ⅰ卷（选择题共30分）一、选择题（本题包括15个小题，每小题2分，共30分。
每小题只有一个选项符合题意）1．光现象及其规律与人们的生活密切相关，下列事例中，与日食的形成原因相同的是A．手影B．渔民叉鱼 C．潜望镜 D．天空中出现的彩虹2．生活处处有物理，留心观察皆学问。
厨房中包含着很多物理知识，以下说法错误．．的是A．电水壶烧开水是利用电能转化为内能，通过热传递的方式烧开水的B．菜刀的刀刃薄是为了减小受力面积，增大压强C．在客厅里闻到炒菜的香味，说明分子做无规则运动D．冬天水壶里的水烧开后从壶嘴喷出的“白气”，是水沸腾后形成的水蒸气3．如图为某同学设计的部分家庭电路示意图，其中电器元件连接错误．．的是A．空气开关 B．二孔插座 C．控制灯泡的开关 D．三孔插座4．如图所示是蹦极运动的简化示意图，弹性绳一端固定在O点，另一端系住运动员，运动员从O点自由下落，到A点处弹性绳自然伸直。
B点是运动员受到的重力与弹性绳对运动员拉力相等的点，C 点是蹦极运动员到达的最低点（忽略空气阻力），下列说法正确的是A．从O点到C点运动员速度一直减小B．从O点到C点运动员的机械能一直在增大C．从O至A过程中运动员速度增大，从A至C过程中运动员速度减小D．从O点到A点运动员的机械能不变5．关于声现象，下列说法错误．．的是A．进行防空警报演练时，为了使警报声传得更远，应该提高警报声的响度B ．声音可以在固体、液体、气体、真空中传播C ．利用B 超进行健康查体，是利用了声音能传递信息D ．跳广场舞时要将音响的音量调小些，这是在声源处减弱噪声6．一位建筑工人要把建筑材料运送到楼上，他使用了如图所示的装置进行升降。
已知吊篮的质量为m 1，建筑材料的质量为m 2，人对绳子的拉力为F ，吊篮在拉力的作用下匀速上升了h ，不计绳重和轮与轴的摩擦。
下列表述正确的是A ．有用功为m 2gh ，滑轮组的机械效率为m 2g 2FB ．额外功为m 1gh ，动滑轮重为2F -m 2gC ．拉力F=12 （m 1+ m 2）g ，动滑轮上升的距离为hD ．总功为3Fh ，人拉绳子移动的距离为3h7．如图所示，烧瓶内盛少量水，给瓶内打气，可看到瓶塞跳起，在这个过程中，下列说法错误．．的是 A ．给瓶内打气时，外界对瓶内气体做功 B ．瓶塞跳起时，瓶内气体温度升高 C ．给瓶内打气时，瓶内气体内能增加 D ．瓶塞跳起时，瓶内气体对外做功8．如图所示，用照相机对左侧的景物拍照，底片上所成的像正确的是9．如图所示，电源电压为8V ，电压表示数为6V ，则A ．L 1的实际电流与L 2的实际电流之比为4﹕3B ．L 1两端的电压为6VC ．L 2的电阻值比L 1的电阻值小D ．L 2比L 1更亮10．3月24日，2018年世界杯预选赛亚洲12强第6轮赛事展开，中国国家男足在长沙1-0战胜韩国队。

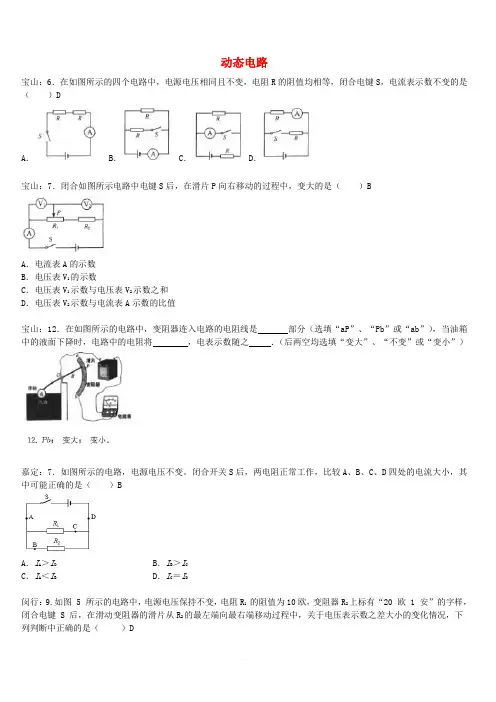

动态电路宝山：6．在如图所示的四个电路中，电源电压相同且不变，电阻R 的阻值均相等，闭合电键S ，电流表示数不变的是（ ）DA ．B ．C ．D ．宝山：7．闭合如图所示电路中电键S 后，在滑片P 向右移动的过程中，变大的是（ ）BA ．电流表A 的示数B ．电压表V 1的示数C ．电压表V 1示数与电压表V 2示数之和D ．电压表V 2示数与电流表A 示数的比值宝山：12．在如图所示的电路中，变阻器连入电路的电阻线是 部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将 ，电表示数随之 ．（后两空均选填“变大”、“不变”或“变小”）嘉定：7．如图所示的电路，电源电压不变。
闭合开关S 后，两电阻正常工作，比较A 、B 、C 、D 四处的电流大小，其中可能正确的是（ ）BA ．I A ＞I DB ．I B ＞I CC ．I A ＜I BD ．I C ＝I D闵行：9.如图 5 所示的电路中，电源电压保持不变，电阻R 1 的阻值为10欧，变阻器R 2上标有“20 欧 1 安”的字样，闭合电键 S 后，在滑动变阻器的滑片从R 2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（ ）DA.始终变大B.始终变小C.先变大再变小D.先变小再变大闵行：15.在如图 8 所示的电路中，断开电键 S ，若 a 、b 两电表都是电流表示数之比为 2:5，则电阻R1 、R 2的连接方式为____________联，电阻之比为____________。
若 a 、b 两个表都是电压表，闭合电键 S 后，a 、b 两电表示数之比为____________。
黄浦：8.在图3所示的电路中，将电压表V 正确连入电路，闭合电键s ，电路正常工作。
若将滑动变阻器的滑片p 从一端移到另一瑞的过程中，电压表V 的示数变小，且始终大于零，则正确的判断是（ ）CR 2b A.电压表V 并联在R 1两端，滑片P 由a 端向b 端移动B.电压表V 并联在R 1两端，滑片P 由b 端向a 端移动C.电压表V 并联在R 2两瑞，滑片P 由a 端向b 端移动D.电压表v 并联在R 2两瑞，滑片P 由b 端向a 端移动青浦：13．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，则甲、乙两导体的电阻之比 1；若将它们串联在电路中时，通过甲、乙导体的电流之比 1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比 1．（均选填“大于”、“等于”或“小于”）青浦：17．如图所示的电路中，电源电压保持不变，电键S 1、S 2均闭合．当电键S 2由闭合到断开时，电路中 ①电流表A 1的示数 ．②电压表V 示数与电流表A 示数的比值 ．（均选填“变大”、“不变”或“变小”）静安：7．在图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）DA．只有电流表A1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大浦东：15．在图所示的电路中，将两个电流表A1、A2分别正确连入电路不同位置，闭合电键S，两个电流表均有示数，且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变．（1）电流表A1测量的是中的电流，A2测量的是中的电流．（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A1与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动（选填“左”或“右”）．虹口：7．在图（a）、（b）所示的电路中，电源电压相等且保持不变．闭合电键S1、S2，电流表A1、A2的示数相同；断开电键S1、S2，两电流表示数仍相同．下列关于电阻R1、R2和R3的大小关系正确的是（）CA．R1＞R2＞R3B．R3＞R1＞R2C．R3＞R2＞R1D．R2＞R1＞R3崇明：8．在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（）DA．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大松江：6．如图所示，长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电源两端．关于AB 和CD的电阻R及两端电压U的判断，正确的是（）CA．R AB＞R CD，U AB＜U CDB．R AB＜R CD，U AB＜U CDC．R AB＞R CD，U AB＞U CDD．R AB＜R CD，U AB＞U CD松江：8．在图所示的电路中，电源电压不变，当电键S由闭合到断开时，电压表（）DA．V1示数减小，V2示数减小B．V1示数增大，V2示数增大C．V1示数减小，V2示数增大D．V1示数增大，V2示数减小徐汇：16．在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，下列一些数据中：①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值．当滑动变阻器R1的滑片P向右移动时，变大的是；变小的是．（均选填相关数据的序号）普陀：7.在图3所示的电路中，电源电压保持不变，闭合电键S ，当滑动变阻器的滑片P 向右移动时，下列说法中正确的是（ ）BA.灯泡变暗，电压表示数变大B.电路消耗的总功率变小，电压表示数不变C. 灯泡变亮，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变图3杨浦：10. 如图5所示的电路中，电源电压保持不变。
2017年上海市闵行区中考物理一模试卷一、选择题：每小题2分，共20分．1．（2分）我国家庭电路的电压是（）A．220V B．110V C．24V D．1.5V2．（2分）通过实验首先找出电流与电压关系的科学家是（）A．帕斯卡B．欧姆C．伏特D．牛顿3．（2分）在如图所示的实例中，不是利用连通器原理工作的是（）A．茶壶B．下水道U型弯管C．锅炉液位计 D．吸盘挂衣钩4．（2分）某电吹风的额定功率为1500瓦．正常工作0.1小时，所消耗的电能为（）A．150度B．15度C．1.5度D．0.15度5．（2分）在如图所示的电路中，电键闭合后，不会造成元件损坏的是（）A．B．C．D．6．（2分）下列实验中，需要多次测量的目的相同的是（）（1）测量某物体的密度．（2）测量小灯泡的电功率．（3）探究导体中电流与电压的关系．（4）用电流表、电压表测电阻．A．（1）与（2）B．（1）与（4）C．（2）与（4）D．（2）与（3）7．（2分）如图所示，盛有水的轻质密封容器放在水平桌面上，水对容器底的压强为p水，容器对桌面的压强为p容．将容器倒置后再放在水平桌面上，此时水对容器底的压强为p′水，容器对桌面的压强为p′容．下列判断中正确的是（）A．p水＞p′水，p容＞p′容B．p水＞p′水，p容＜p′容C．p水＜p′水，p容＞p′容D．p水＜p′水，p容＜p′容8．（2分）小宇在水中先放入大量食盐，待食盐不再溶解后，盐水密度为ρ，再放入鸡蛋，观察到鸡蛋处于漂浮状态，如图甲所示．液体静止一段时间后，此时盐水密度仍为ρ，她发现鸡蛋下降至图乙所示位置．对此过程的判断，正确的是（）A．液体对容器底部压强变大，鸡蛋受到浮力不变、重力不变B．液体对容器底部压强不变，鸡蛋受到浮力变小、重力变小C．液体对容器底部压强变大，鸡蛋受到浮力变大、重力变大D．液体对容器底部压强变大，鸡蛋受到浮力变大、重力不变9．（2分）如图所示的电路中，电源电压保持不变，电阻R1的阻值为10欧，变阻器R2上标有“20欧1安”的字样．闭合电键S后，在滑动变阻器的滑片从R2的最左端向最右端移动过程中，关于两电压表示数之差大小的变化情况，下列判断中正确的是（）A．始终变大B．始终变小C．先变大再变小D．先变小再变大10．（2分）如图所示，A、B两个相同的薄壁轻质柱形容器放在水平地面上，两容器中分别盛有相同深度的水和酒精．现将甲、乙两个完全相同的小球分别轻放入A、B两容器中，设甲球放入A容器后水对容器底部的压强增加量为△p水，乙球放入B容器后容器B对地面的压强增加量为△p容．已知△p水=△p容，下列说法可能正确的是（）A．若水不溢出，酒精溢出，则甲球漂浮，乙球沉底B．若水不溢出，酒精溢出，则甲、乙两球都沉底C．若水和酒精都溢出，则甲球漂浮，乙球沉底D．若水和酒精都溢出，则甲、乙两球都沉底二、填空题：共29分，每空1分．11．（3分）地球周围的一层厚厚的大气由于受到的作用，会对处于其中的物体产生压强，这个压强叫做大气压强．奥托•格里克做了著名的实验证明了大气压强的存在且很大．通常海拔越高，大气压强越．12．（3分）钛合金是航空工业的重要材料，它的密度是4500千克/米3．用钛合金制造神州十一号的某零件，其体积为1×10﹣3米3．则质量为千克．若再将该零件进行打磨，其质量，密度（均选填“变大”、“变小”或“不变”）．13．（3分）某导体电阻为20欧，通过它的电流为0.2安，5秒内通过该导体横截面的电荷量为库，它两端的电压为伏．当通过此导体的电流为0.5安时，它的电阻为欧．14．（3分）某邮轮满载时的排水量为1万吨，则满载时所受的浮力为牛．游客们登上邮轮后，邮轮所受的浮力将（选填“变大”、“变小”或“不变”）．该邮轮上有几条“吃水线”，如图所示．若线（b）表示在东海航行时的吃水线，则在淡水中航行时的吃水线应是线（选填“a”或“c”）．15．（3分）在如图所示的电路中，断开电键S，若a、b两电表都是电流表且示数之比为2：5，则电阻R1、R2的连接方式为联，电阻之比为．若a、b两个电表都是电压表，变化电键S后，a、b两电表示数之比为．16．（3分）某电热器标有“16V 64W”字样，则它的额定电流为安．若该用电器的电阻保持不变，将它接在电压为8伏的电源上，它的额定功率是瓦，此时的实际功率是瓦．17．（3分）如图所示的电路中，甲、乙两个导体长度相同、材料和横截面积不同．已知S甲＜S乙．闭合电键后，通过甲、乙的电流相同，则甲、乙两端的电压U甲U乙，电阻R甲R乙．导电性能较好的材料是（相同“甲”或“乙”）．18．（3分）在如图所示的电路中，电源电压保持不变．闭合电键S，发现电路中存在断路故障且只可能发生在电阻R1、R2上．（1）若将电阻R1与闭合电键S位置互换，则互换前后电流表A的示数，电压表V的示数．（均选填“一定不变”、“可能不变”或“一定改变”）．（2）若电阻R2与闭合的电键S位置互换后，电流表A与电压表V只有一个电表有示数，则．（选填“R1可能完好”、“R2可能断路”或“R2一定断路”）．19．（5分）为了研究将正方体从顶点A沿不同角度α切去上面部分后（如图甲所示），剩余部分对水平接触面的压力作用效果．他们将五个完全相同的正方体，分别从顶点A沿不同角度α切去上面部分后放置于同一水平沙面上，实验现象如图乙所示．（1）分析比较图乙中（a）、（b）与（c）可得出结论：．（2）分析比较图乙（c）、（d）与（e）可得出结论：．三、作图题：共8分，每个2分．20．（2分）重力10牛的物体放在水平面上，请用力的图示法在右图中画出它对水平面的压力F．21．（3分）在如图所示的电路中，将小灯泡L1和L2分别填入电路的空缺处．要求：电压表只测量L1两端的电压．22．（3分）在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上，补上后要求：①L1与L2并联；②电键S同时控制L1与L2．四、计算题：共23分．23．（5分）某物体放入酒精中，物体排开酒精的体积为1×10﹣3米3．求该物体所受的浮力．（ρ=0.8×103千克/米3）酒精24．（6分）在如图所示电路中，电阻R1的阻值为20欧，电阻R2的阻值为30欧，电源电压为12伏．闭合电键S，求：（1）通过R1的电流．（2）通电10秒，通过R2的电流所做的功．25．（6分）质量为0.2千克、底面积为0.01米2、容积为2×10﹣3米3的薄壁容器内装入0.15米深的某液体后，容器对桌面的压力与液体对容器底部的压力恰好都为11.76牛．（1）求该液体对容器底的压强．（2）求该液体的密度、体积．（3）若在容器内再放入一质量为1.5千克、体积为1.5×10﹣3米3的实心物块，且物块浸没．求物块静止后容器对桌面压强的增加量．26．（6分）在如图（a）所示的电路中，电源电压为18伏保持不变，电阻R2的阻值为10欧，滑动变阻器R1标有“20Ω 1A”字样，电流表、电压表的表盘如图（b）所示．闭合电键S，求：（1）在移动变阻器滑片P的过程中，电压表V1示数的最小值．（2）如果用另一个电阻R0和电源U分别替换电阻R2和原来的电源，并将另一个电压表V2并联在电源两端．要求提供移动滑片P能使三个电表偏离零刻度的角度相同．提供计算确定不同情况下满足要求的R0的阻值和对应电源电压U的最大值．五、实验题：共20分.27．（4分）图（A）所示的仪器名称是U形管液体计．使用时可以通过观察U形管内液面的来反映液体内部压强的大小．在做“用电流表测电流”实验时，在连接电路观察中，电键应处于状态；若某小灯正常工作时的电流如图（B）所示，则该小灯的额定电流为安．28．（4分）如图所示是“验证原理”实验的示意图．通过（A）与（C）两图可以得知物体所受力的大小；通过（B）与（C）两图可以得到力的大小．该实验若用漂浮在液面的物块，（选填“能”或“不能”）验证上述原理．29．（4分）某兴趣小组在研究液体内部压强规律时，所用实验器材有：长为0.2米的吸管（底部用蜡封住）、电子天平、酒精（ρ=800千克/米3）、水、未知液体、刻度尺、细沙、柱状容器等．实验时，他们首先在容器内装入足量水，并将适量细沙装入吸管中，用电子天平测出其总质量m ．然后将该吸管放入水中，如图所示，用刻度尺测出其静止时浸入液体的深度h ，记录相关实验数据于表一中．接着，他们把水更换为酒精，重复上述过程，并记录数据与表二中．表一表二（1）在本实验中，他们通过吸管总质量m 来比较吸管底部所受液体压强的大小，其原理是二力平衡条件及 ．（2）分析比较实验序号 的数据可得出液体内部压强和液体密度有关．（3）分析比较实验序号1、2与3（或4、5与6）的数据可得出初步结论是： ．（4）该小组一位成员把总质量为m 0的吸管放入未知液体中，测得其静止时浸入液体的深度为h 0（h 0＜0.2米），则该未知液体的密度为 （用m 0、h 0和ρ水的代数式表示）．30．（8分）小闵同学在做“用电流表、电压表测电阻”的实验中，选用了若干节新的干电池作为电源，标有“20欧 1安”字样的滑动变阻器及其它相关器材．他先用导线把待测电阻、滑动变阻器、电流表、电源、电键串联连接，再把电压表并联接入电路中．实验中，小闵根据需要改变了电表量程，但没改变各电表接入的位置．在保持电路安全的情况下小闵移动滑片，他记录下了电压表的最大示数为6伏，最小示数为2.6伏；且观察到电压表的示数从6伏变化到4.5伏时电流表示数的变化量为0.29安．（1）滑动变阻器上标有的“20欧1安”字样，其意义是．（2）请判断电压表所接的位置，并简述理由．（3）根据以上信息请将实验数据记录表填写完整．2017年上海市闵行区中考物理一模试卷参考答案与试题解析一、选择题：每小题2分，共20分．1．（2分）我国家庭电路的电压是（）A．220V B．110V C．24V D．1.5V【解答】解：因为家庭电路照明电压220V、动力电压380V、对人体安全电压不高于36V，一节干电池的电压1.5V；所以正确的答案是A选项；故选A．2．（2分）通过实验首先找出电流与电压关系的科学家是（）A．帕斯卡B．欧姆C．伏特D．牛顿【解答】解：通过导体的电流与导体两端电压成正比，与导体的电阻成反比，这就是欧姆定律．最早是德国物理学家欧姆于1826年总结得出的．故选B．3．（2分）在如图所示的实例中，不是利用连通器原理工作的是（）A．茶壶B．下水道U型弯管C．锅炉液位计 D．吸盘挂衣钩【解答】解：A、茶壶的结构是：上端开口，下部连通，即是一个连通器，故A 不符合题意；B、下水道U型弯管符合上端开口、底部连通的特点，是利用连通器的原理制成的，故B不符合题意；C、锅炉液位计符合上端开口、底部连通的特点，是利用连通器的原理制成的，故C不符合题意；D、吸盘挂衣钩是利用大气压的作用将其固定在光滑的墙面上的，不是利用连通器原理工作的，故D符合题意．故选D．4．（2分）某电吹风的额定功率为1500瓦．正常工作0.1小时，所消耗的电能为（）A．150度B．15度C．1.5度D．0.15度【解答】解：P=1500W=1.5kW，t=0.1h，由P=可得，消耗的电能为：W=Pt=1.5kW×0.1h=0.15kW•h=0.15度．故选D．5．（2分）在如图所示的电路中，电键闭合后，不会造成元件损坏的是（）A．B．C．D．【解答】解：A、图中电压表与灯L2并联，但接线柱接反了，指针会出现反偏，容易损坏电压表，不合题意；B、图中电流表串联在电路中，但接线柱接反了，指针会出现反偏，容易损坏电流表，不合题意；C、图中两灯泡并联，工作时互不影响，开关在干路可控制两只灯泡，连接正确，符合题意；D、图中电键闭合后，形成电源短路，会损坏电源，不合题意．故选C．6．（2分）下列实验中，需要多次测量的目的相同的是（）（1）测量某物体的密度．（2）测量小灯泡的电功率．（3）探究导体中电流与电压的关系．（4）用电流表、电压表测电阻．A．（1）与（2）B．（1）与（4）C．（2）与（4）D．（2）与（3）【解答】解：（1）测量某物体的密度采用的是多次测量求平均值来减小误差；（2）测量小灯泡的电功率是采用多次测量来判定影响灯泡功率的因素；（3）探究导体中电流与电压的关系多次测量的目的是获得普遍规律；（4）用电流表、电压表测电阻采用多次测量是为了减小误差．故选：B．7．（2分）如图所示，盛有水的轻质密封容器放在水平桌面上，水对容器底的压强为p水，容器对桌面的压强为p容．将容器倒置后再放在水平桌面上，此时水对容器底的压强为p′水，容器对桌面的压强为p′容．下列判断中正确的是（）A．p水＞p′水，p容＞p′容B．p水＞p′水，p容＜p′容C．p水＜p′水，p容＞p′容D．p水＜p′水，p容＜p′容【解答】解：由图可知，容器的下部分横截面积小，上部分横截面积大，且容器内没有装满水，所以，将容器倒置后再放在水平桌面上时，容器内水的深度变小，由p=ρgh可知，水对容器底的压强变小，即p水＞p′水，故CD错误；因水平面上物体的压力和自身的重力相等，所以，容器倒置后对桌面的压力不变，由图可知，容器倒置后，桌面的受力面积变大，由p=可知，容器对桌面的压强变小，即p容＜p′容，故A正确、B错误．故选A．8．（2分）小宇在水中先放入大量食盐，待食盐不再溶解后，盐水密度为ρ，再放入鸡蛋，观察到鸡蛋处于漂浮状态，如图甲所示．液体静止一段时间后，此时盐水密度仍为ρ，她发现鸡蛋下降至图乙所示位置．对此过程的判断，正确的是（）A．液体对容器底部压强变大，鸡蛋受到浮力不变、重力不变B．液体对容器底部压强不变，鸡蛋受到浮力变小、重力变小C．液体对容器底部压强变大，鸡蛋受到浮力变大、重力变大D．液体对容器底部压强变大，鸡蛋受到浮力变大、重力不变【解答】解：由图可知，鸡蛋在甲、乙两杯中都处于漂浮状态，鸡蛋在乙杯中排开水的体积大于在甲杯中排开水的体积，又因为液体的密度不变，由F浮=ρ液V排g可知鸡蛋受到的浮力变大；因为F浮=G，所以鸡蛋的重力变大；因为鸡蛋在乙杯中排开水的体积大于在甲杯中排开水的体积，所以乙杯中液体的深度大于甲杯中的深度，由p=ρgh可知液体对容器底部压强变大，可见，ABD错、C正确．故选C．9．（2分）如图所示的电路中，电源电压保持不变，电阻R1的阻值为10欧，变阻器R2上标有“20欧1安”的字样．闭合电键S后，在滑动变阻器的滑片从R2的最左端向最右端移动过程中，关于两电压表示数之差大小的变化情况，下列判断中正确的是（）A．始终变大B．始终变小C．先变大再变小D．先变小再变大【解答】解：由图可知，该电路为串联电路，电压表V1测量的是R1两端的电压，电压表V2测量的是R2两端的电压，在滑动变阻器的滑片从R2的最左端向最右端移动过程中，电阻变大，其分担的电压变大，根据串联电路的电压规律可知，V1的示数变小，故电压表V1和电压表V2的示数之差变小．故选：D．10．（2分）如图所示，A、B两个相同的薄壁轻质柱形容器放在水平地面上，两容器中分别盛有相同深度的水和酒精．现将甲、乙两个完全相同的小球分别轻放入A、B两容器中，设甲球放入A容器后水对容器底部的压强增加量为△p水，乙球放入B容器后容器B对地面的压强增加量为△p容．已知△p水=△p容，下列说法可能正确的是（）A．若水不溢出，酒精溢出，则甲球漂浮，乙球沉底B．若水不溢出，酒精溢出，则甲、乙两球都沉底C．若水和酒精都溢出，则甲球漂浮，乙球沉底D．若水和酒精都溢出，则甲、乙两球都沉底【解答】解：A、水不溢出，则甲球漂浮，△F A=ρ水gV排=ρ球V球g；酒精溢出，乙球沉底，则有，△F B=ρ球V球g﹣ρ酒精V酒精g，由乙球沉底，ρ球＞ρ酒精，△F A＞△F B，与题意不符A错误；B、D因为小球放入A容器后，水不溢出，水面上升高度：△h水=，所以物块排开水的体积：V排水=△h水×S A=S A×①；因为B对地面压强增加是由于增加了物块的重引起的，所以m物g=△p容器S B②由：可得m物=ρ水V排水×，由题意知，S A=S B，△p容器=△p水，所以，m物=ρ水V排③，ρ物==≤ρ水，由浮力可知，物体在A中只有漂浮和悬浮两种状态，不管什么状态甲球都不会沉底，故B、D错误；C、水和酒精都溢出，△F A=ρ球V球g﹣ρ水V溢g，△F B=ρ球V球g﹣ρ酒精V溢′g，ρ水＞ρ球＞ρ酒精，V溢与V溢′无法确定，有可能△F A=△F B，故C正确．故选C．二、填空题：共29分，每空1分．11．（3分）地球周围的一层厚厚的大气由于受到的重力作用，会对处于其中的物体产生压强，这个压强叫做大气压强．奥托•格里克做了著名的马德堡半球实验证明了大气压强的存在且很大．通常海拔越高，大气压强越低．【解答】解：（1）大气受重力并且具有流动性，因此会对处于其中的物体产生压强，这个压强叫做大气压强；（2）著名的马德堡半球实验证明了大气压的存在；（3）通常海拔越高，大气压强越低．故答案为：重力；马德堡半球；低．12．（3分）钛合金是航空工业的重要材料，它的密度是4500千克/米3．用钛合金制造神州十一号的某零件，其体积为1×10﹣3米3．则质量为 4.5千克．若再将该零件进行打磨，其质量减小，密度不变（均选填“变大”、“变小”或“不变”）．【解答】解：由ρ=，可得m=ρV=4.5×103千克/米3×1×10﹣3米3=4.5千克；将金属零件打磨后质量减少；因为密度不随物体的体积、形状的变化而变化，将该零件进行打磨，它的密度将不变．故答案为：4.5；减小；不变．13．（3分）某导体电阻为20欧，通过它的电流为0.2安，5秒内通过该导体横截面的电荷量为1库，它两端的电压为4伏．当通过此导体的电流为0.5安时，它的电阻为20欧．【解答】解：由I=可得，5秒内通过该导体横截面的电荷量：Q=It=0.2A×5s=1C，由I=可得，导体两端的电压：U=IR=0.2A×20Ω=4V，因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，当通过此导体的电流为0.5安时，导体的电阻仍为20Ω不变．故答案为：1；4；20．14．（3分）某邮轮满载时的排水量为1万吨，则满载时所受的浮力为9.8×107牛．游客们登上邮轮后，邮轮所受的浮力将变大（选填“变大”、“变小”或“不变”）．该邮轮上有几条“吃水线”，如图所示．若线（b）表示在东海航行时的吃水线，则在淡水中航行时的吃水线应是线a（选填“a”或“c”）．【解答】解：（1）邮轮满载时所受浮力：F浮=G排=m排g=1×104×103kg×9.8N/kg=9.8×107N；（2）游客们登上邮轮后，邮轮的总重力变大，因邮轮始终处于漂浮状态，所以，邮轮所受的浮力将变大；由邮轮在东海和淡水中均处于漂浮状态，且自身的重力不变，淡水的密度小于海水的密度，所以，由F浮=ρgV排的变形式V排=可知，邮轮排开淡水的体积大于海水的体积，则邮轮要下沉一些，即若线（b）表示在东海航行时的吃水线，则在淡水中航行时的吃水线应是a线．故答案为：9.8×107；变大；a．15．（3分）在如图所示的电路中，断开电键S，若a、b两电表都是电流表且示数之比为2：5，则电阻R1、R2的连接方式为并联，电阻之比为5：2．若a、b两个电表都是电压表，变化电键S后，a、b两电表示数之比为2：5．【解答】解：（1）由电路图可知，电键S断开后，两电阻是并联的电流表a测量R1的电流，电流表b测量R2的电流，根据并联电路电压一定，电流与电阻成反比知电阻之比为5：2；（2）由电路图可知，电键S闭合后，a、b两个电表都是电压表，两电阻是串联的，电压表a测量R2的电压，电压表b测量R1的电压，根据串联电路电流一定，电压与电阻成正比知：电压之比为2：5；故答案为：并；5：2；2：5．16．（3分）某电热器标有“16V 64W”字样，则它的额定电流为4安．若该用电器的电阻保持不变，将它接在电压为8伏的电源上，它的额定功率是64瓦，此时的实际功率是16瓦．【解答】解：已知电热器的额定电压和额定功率，由P=UI可得，它的额定电流：I===4A；由I=可得，电热器的电阻：R===4Ω，将它接在电压为8伏的电源上，它的额定功率仍是64W；此时的实际功率：P===16W．故答案为：4；64；16．17．（3分）如图所示的电路中，甲、乙两个导体长度相同、材料和横截面积不同．已知S甲＜S乙．闭合电键后，通过甲、乙的电流相同，则甲、乙两端的电压U甲=U乙，电阻R甲=R乙．导电性能较好的材料是甲（相同“甲”或“乙”）．【解答】解：由电路图可知，甲、乙导体并联，因并联电路中各支路两端的电压相等，所以，甲、乙两端的电压U甲=U乙，因通过甲、乙的电流相同，所以，由I=的变形式R=可知，两导体的电阻相等，因导体的电阻与导体的材料、长度、横截面积和温度有关，所以，若甲、乙两个导体的材料、长度相同且S甲＜S乙时，甲的电阻较大，而实际上两者的材料不同，电阻相等，则甲的导电性能好．故答案为：=；=；甲．18．（3分）在如图所示的电路中，电源电压保持不变．闭合电键S，发现电路中存在断路故障且只可能发生在电阻R1、R2上．（1）若将电阻R1与闭合电键S位置互换，则互换前后电流表A的示数可能不变，电压表V的示数一定不变．（均选填“一定不变”、“可能不变”或“一定改变”）．（2）若电阻R2与闭合的电键S位置互换后，电流表A与电压表V只有一个电表（选填“R1可能完好”、“R2可能断路”或“R2一定断路”）．有示数，则R2一定断路．【解答】解：（1）若R1断路，R1与S位置未换前，电路不通，电流表、电压表示数均为0；交换之后电流表有示数，而电压表示数为0；若R2断路，则换位置前电流表示数为0，电压表示数为电源电压，交换位置之后电流表示数仍为0，电压表示数仍为电源电压，综合考虑R1断路或R2断路两种情况发现电流表示数一种变，一种不变，所以是可能不变．而电压表在两种情况下都是不变，所以是一定不变．（2）若电阻R2与闭合的电键S位置互换后，只有电阻R1的电路．总电阻减小，根据欧姆定律知电流变大，电压表无示数，故障可能为；R1断路或R2断路，故选R2一定断路．故答案为：（1）可能不变；一定不变；（2）R2一定断路．19．（5分）为了研究将正方体从顶点A沿不同角度α切去上面部分后（如图甲所示），剩余部分对水平接触面的压力作用效果．他们将五个完全相同的正方体，分别从顶点A沿不同角度α切去上面部分后放置于同一水平沙面上，实验现象如图乙所示．（1）分析比较图乙中（a）、（b）与（c）可得出结论：α≤45°时切去角度α越大，正方体剩余部分对水平面压力的作用效果越不明显．（2）分析比较图乙（c）、（d）与（e）可得出结论：α≥45°时，正方体剩余部分对水平面压力的作用效果与切去角度α无关．【解答】解：（1）由图（a）、（b）与（c），可知将α（α≤45°）角度上面部分后切去后，α角度越大，（压力减小，受力面积不变）剩余部分使沙面凹陷程度越小，可得出结论：α≤45°时切去角度α越大，正方体剩余部分对水平面压力的作用效果越不明显；（2）由图（c）、（d）与（e），可知将α（α≥45°）角度上面部分后切去后，α角度增大，剩余部分使沙面凹陷程度相同，可得出结论：α≥45°时，正方体剩余部分对水平面压力的作用效果与切去角度α无关．故答案为：（1）α≤45°时切去角度α越大，正方体剩余部分对水平面压力的作用效果越不明显；（2）α≥45°时，正方体剩余部分对水平面压力的作用效果与切去角度α无关．三、作图题：共8分，每个2分．20．（2分）重力10牛的物体放在水平面上，请用力的图示法在右图中画出它对水平面的压力F．【解答】解：物体放在水平地面上，压力的大小与物体的重力大小相等，F=G=10N，方向垂直于地面向下，作用点在地面，设定标度为5N，压力的图示如下：21．（3分）在如图所示的电路中，将小灯泡L1和L2分别填入电路的空缺处．要求：电压表只测量L1两端的电压．【解答】解：由题意可知，电压表只测量L1两端的电压，则左边为灯泡L1，右边为灯泡L2，如下图所示：22．（3分）在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上，补上后要求：①L1与L2并联；②电键S同时控制L1与L2．【解答】解：两灯并联，S在干路上，电表表与L1串联，如下图所示：四、计算题：共23分．23．（5分）某物体放入酒精中，物体排开酒精的体积为1×10﹣3米3．求该物体=0.8×103千克/米3）所受的浮力．（ρ酒精【解答】解：物体受到的浮力：F浮=ρ酒精gV排=0.8×103kg/m3×9.8N/kg×1×10﹣3m3=7.84N．答：该物体所受的浮力为7.84N．24．（6分）在如图所示电路中，电阻R1的阻值为20欧，电阻R2的阻值为30欧，电源电压为12伏．闭合电键S，求：（1）通过R1的电流．（2）通电10秒，通过R2的电流所做的功．【解答】解：由电路图可知，两电阻并联．（1）因并联电路中各支路两端的电压相等，所以，通过R1的电流：I1===0.6A；（2）通电10s通过R2的电流所做的功：W2=UI2t=t=×10s=48J．答：（1）通过R1的电流为0.6A；。
