电厂常用控制电缆型号规格及执行标准

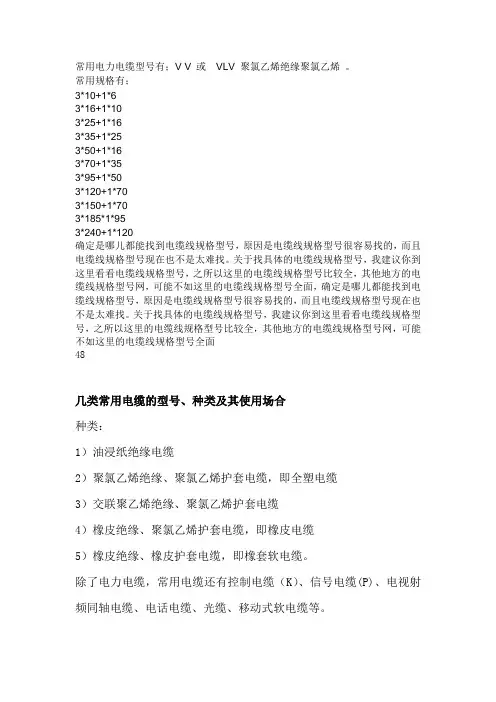

常用电力电缆型号有；V V 或VLV 聚氯乙烯绝缘聚氯乙烯。

常用规格有；3*10+1*63*16+1*103*25+1*163*35+1*253*50+1*163*70+1*353*95+1*503*120+1*703*150+1*703*185*1*953*240+1*120确定是哪儿都能找到电缆线规格型号，原因是电缆线规格型号很容易找的，而且电缆线规格型号现在也不是太难找。

关于找具体的电缆线规格型号，我建议你到这里看看电缆线规格型号，之所以这里的电缆线规格型号比较全，其他地方的电缆线规格型号网，可能不如这里的电缆线规格型号全面，确定是哪儿都能找到电缆线规格型号，原因是电缆线规格型号很容易找的，而且电缆线规格型号现在也不是太难找。

关于找具体的电缆线规格型号，我建议你到这里看看电缆线规格型号，之所以这里的电缆线规格型号比较全，其他地方的电缆线规格型号网，可能不如这里的电缆线规格型号全面48几类常用电缆的型号、种类及其使用场合种类：1）油浸纸绝缘电缆2）聚氯乙烯绝缘、聚氯乙烯护套电缆，即全塑电缆3）交联聚乙烯绝缘、聚氯乙烯护套电缆4）橡皮绝缘、聚氯乙烯护套电缆，即橡皮电缆5）橡皮绝缘、橡皮护套电缆，即橡套软电缆。

除了电力电缆，常用电缆还有控制电缆（K）、信号电缆(P)、电视射频同轴电缆、电话电缆、光缆、移动式软电缆等。

电缆型号字母表涵义外护层代号含义如：VV22型电缆表示铜芯、聚氯乙烯绝缘、聚氯乙烯护套、双钢带铠装电缆。

BLX为橡皮绝缘铝导线1、VV：聚氯乙烯绝缘，聚氯乙烯护套电力电缆可敷设在室内、隧道、电缆沟、管道、易燃及严重腐蚀的地方，但不能承受机械外力作用。

如需承受机械外力作用加绕钢带铠装。

2、YJV：交联聚乙烯绝缘，聚氯乙烯护套电力电缆可敷设在室内、隧道内及管道中，可经受一定的敷设牵经，但电缆不能承受外力作用，单芯电缆不允许敷设在磁性材料管道中。

如需承受机械外力作用加绕钢带铠装。

3、ZR－VV：阻燃聚氯乙烯绝缘，聚氯乙烯护套电力电缆可敷设在室内、隧道、电缆沟、管道、易燃及严重腐蚀的地方，但不能承受机械外力作用。

常用电线电缆型号、名称、执行标准、使用说明知识大全一、辐照交联电力电缆（电压等级：0.6/1KV；执行标准：GB/T12706.1-2002）辐照交联电缆是利用高能射线轰击聚其分子链中的氢原子排出，于是分子链上产生空隙，相邻的分子链结合在一起形成－C－C－交联键，形成了网状的大分子立体结构而构成交联聚乙烯。

通过辐照后的交联聚乙烯热性能可达到105度，辐照交联为物理交联方式，整个交联没有水的介入，其绝缘中的水分子含量不大于100PPM，绝缘纯度高，从而辐照交联的电缆在电性能、机械性能方面有独特的优良特性，电缆寿命可达60年，同时电缆具有重量轻、结构简单、敷设不受落差限制等特点。

YJV、YJLV辐照交联聚乙烯绝缘聚氯乙烯护套电力电缆YJY、YJLY辐照交联聚乙烯绝缘聚乙烯护套电力电缆YJV22、YJLV22辐照交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆YJV23、YJLV23辐照交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆YJV32、YJLV32辐照交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆YJV33、YJLV33辐照交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆VV、VLV、VY、VLY、YJV、YJLV、YJY、YJLY适用于室内外敷设。

可经受一定的敷设牵引，但不能承受机械外力作用的场合。

单芯电缆不允许敷设在磁性管道中。

VV22、VLV22、VV23、VLV23、YJV22、YJLV22、YJV23、YJLV23敷设在室内、隧道、电缆沟，能够承受一定的机械外力，不能承受过大的拉力。

VV32、、VLV32、VV33、、VLV33、YJV32、YJLV32、YJV33、YJLV33敷设在室内、隧道、电缆沟，能够承受一定的机械外力。

基本结构：导体－交联聚乙烯绝缘－内护套－钢带铠装－聚氯乙烯护套辐照交联聚烯烃（主要材料是聚乙烯）电线电缆主要用于耐热建筑线、汽车线、航空导线、机车线电线和电机电器引接线等。

二、中压交联聚乙烯绝缘电力电缆（电压等级：6/6KV-26/35KV；执行标准：GB/T12706.2-2002）中压交联聚乙电缆采用了全干式化学交联方法使用聚乙烯分子由线型分子结构变为空间网状结构，使热塑性的聚乙烯转变为热固性的交联聚乙烯，使其机械性能、热老化性能及环境应力能力在很大的程度上得到提高，并具有优良的电气性能。

聚氯乙烯绝缘聚氯乙烯护套电力电缆1、用途：本产品适用于交流50HZ,额定电压0.6/1KV的线路中，供输配电能之用。

2、产品标准：GB1270&2 -91额定电压35KV及以下铜芯、铝芯塑料绝缘电力电缆、聚氯乙烯绝缘电力电缆3、使用特性：1）电缆导体的最高额定温度为70C。

2）短路时（最长持续时间不超过5S）电缆导体的最高温度不超过160C。

3）敷设电缆时的环境温度应不低于0C,最小弯曲半径应不小于电缆外径的10倍。

1、产品用途：本产品适用于额定电压( UO/U)为3.6/6至26/35KV电力线路，供输配电能之用2、产品标准：GB12706-91额定电压35KV及以下铜芯，铝芯塑料绝缘电力电缆。

3、产品使用特性：(1)电缆在环境温度不低于0C条件下敷设时，无须预先加温。

电缆的敷设落差不受限制。

(2)电缆线芯长期允许工作温度不得超过下列规定：外护层是聚氯乙烯套的电缆为90C ;外护层是聚乙烯套的电缆为80Co( 3)线芯短路时(最长持续5S)温度不得超过250C (4)电缆敷设时的最小弯曲半径规定如下：单芯电缆：20( d+D)士5%三芯电缆：15( d+D)士5%式中：D为电缆的实际外径，d为导体的实际外径。

4、产品型号、名称及使用范围注：一根或二根单芯电缆不允许敷设在铁质管道中5、生产范围1、用途：本产品适用于交流额定电压450/750V及以下的动力装置的固定敷设。

2、产品标准：GB5023、2-85《额定电压450/750V及以下聚氯乙烯绝缘电缆（电线）固定敷设用电缆（电线）》3、产品使用特性：1）额定电压UO/U分为450/750V和300/500V。

2）电缆的长期允许工作温度：BV-105型……应不超过105C ;其他型号……应不超过70Co 3）电缆的敷设温度应不低于0C；4）电缆的允许弯曲半径为：电缆外径（D小于25mm者……应不小于4D;电缆外径（D）为25mm及以上者……应不小于6D 4、电缆型号、名称及使用范围聚氯乙烯绝缘软电线1、用途：本产品适用于交流额定电压450/750V及以下的家用电器、小型电动工具、仪器仪表及动力照明等装置的连接。

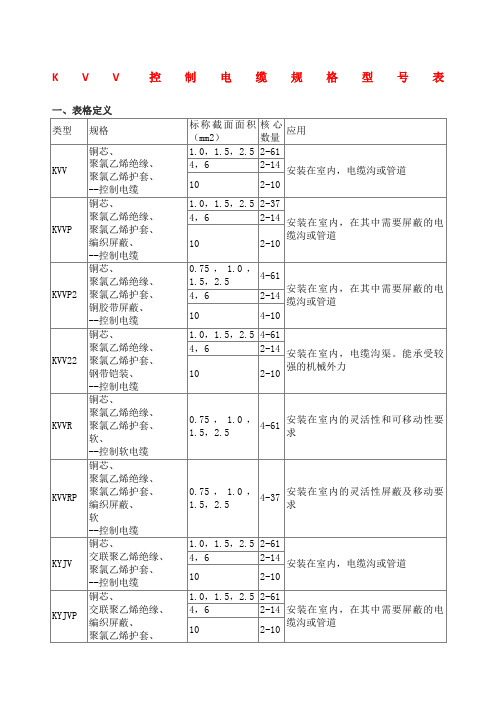

K V V控制电缆规格型号表A--镀锡或镀银；F--耐高温；P--编织屏蔽 P2--铜带屏蔽 P22--钢带铠装；Y--预制型、一般省略，或聚烯烃护套FD--产品类别代号，指分支电缆，将要颁布的建设部标准用FZ表示，其实质相同；YJ--交联聚乙烯绝缘；V--聚氯乙烯绝缘或护套；ZR--阻燃型；NH--耐火型；WDZ--无卤低烟阻燃型；WDN--无卤低烟耐火型；例：RV --铜芯、氯乙烯绝缘，连接电缆（电线）；AVR-- 镀锡、铜芯、聚乙烯绝缘、平型、连接软，电缆（电线）；RVB-- 铜芯、聚氯乙烯平型连接电线；RVS --铜芯、聚氯乙烯绞型连接电线；RVV --铜芯、聚氯乙烯绝缘、聚氯乙烯护套、圆形连接软电缆ARVV-- 镀锡、铜芯、聚氯乙烯绝缘、聚氯乙烯护套、平形连接软电缆RVVB --铜芯、聚氯乙烯绝缘、聚氯乙烯护套、平形连接软电缆RV－105 --铜芯耐热105℃、聚氯乙烯绝缘、聚氯乙烯绝缘、连接软电缆AF－205AFS－250AFP－250 --镀银、聚氯乙氟塑料绝缘、耐高温－60℃~250℃、连接软电线三、常用电(线)缆类型?线缆规格型号含义：BV--表示单铜芯、聚氯乙烯普通绝缘电线，无护套线。

适用于交流电压450/750V及以下动力装置、日用电器、仪表及电信设备用的电线电缆。

BVR--表示聚氯乙烯绝缘、铜芯（软）布电线，常常简称软线。

由于电线比较柔软，常常用于电力拖动中和电机的连接以及电线常有轻微移动的场合。

BVV--表示铜芯、聚氯乙烯绝缘、聚氯乙烯圆型护套电缆，铜芯（硬）布电线。

常常简称护套线，单芯的是圆的，双芯的就是扁的，常常用于明装电线。

BVVB--表示铜芯、聚氯乙烯绝缘、聚氯乙烯平型护套电缆。

适用于要求机械防护较高、潮湿等场合可明敷或暗敷。

SYV--实心、聚乙烯绝缘、射频同轴电缆。

适用于闭路监控及有线电视工程。

RG--表示物理发泡聚乙烯绝缘电缆，常用于同轴光纤混合网（HFC）中传输数据模拟信号，以及视频传输，通信系统及信号控制系统。

煤矿用控制电缆的执行标准
煤矿用控制电缆的执行标准包括但不限于以下几种：
1. GB818.2-1999：这是产品标准，主要规定了煤矿用阻燃电缆的型号、规格、技术要求等。

2. GB12706.1-91：这是一个关于电缆的标准，适用于额定电压1kV（Um=1.2kV）到35kV（Um=40.5kV）挤包绝缘电力电缆及附件。

3. MT386-1995：这是矿用控制电缆的标准，规定了电缆的型号、规格、技术要求等。

4. Q/TX001-2006：这是企业标准，规定了矿用电缆的型号、规格、技术要求等。

此外，还有其他一些标准如GB/T 998《电线电缆导体用圆铜线》、GB/T 3956《电缆的导体》等。

这些标准共同构成了煤矿用控制电缆的执行标准体系，以确保电缆的安全性能和可靠性。

常用电力电缆规格型号1. 引言电力电缆作为电力传输的重要组成部分，在电力工程中起着至关重要的作用。

不同的工程项目和用途需要使用不同规格型号的电力电缆。

本文将介绍常用的电力电缆规格型号，并对其特点进行分析和比较。

2. 低压电力电缆低压电力电缆主要用于城市建筑、农村电网、工矿企业等低压配电系统中，其额定电压一般在 0.6/1kV 以下。

2.1 电线电线是一种常见的低压电力电缆，其结构简单，由一个或多个绝缘导体组成。

根据绝缘材料的不同，电线可以分为 PVC 绝缘电线、XLPE绝缘电线等。

常用的规格型号有：•BVV：铜芯 PVC 绝缘电线；•BVVB：铜芯 PVC 绝缘 PVC 皮线电线；•NH-YJV：耐火电缆，铜芯 XLPE 绝缘 PVC 套电线；•NH-VV：耐火电缆，铜芯 PVC 绝缘 PVC 套电线。

2.2 电缆电缆常用于远距离输电，其结构相对复杂，由一个或多个绝缘导体和导体屏蔽、绝缘屏蔽、内护套、外护套等组成。

常用的规格型号有：•VV：铜芯 PVC 绝缘 PVC 护套电缆；•VV22：铜芯 PVC 绝缘钢带铠装 PVC 护套电缆；•YJV：铜芯 XLPE 绝缘 PVC 护套电缆；•YJV22：铜芯 XLPE 绝缘钢带铠装 PVC 护套电缆。

中压电力电缆主要用于城市电网、工业电网等中压配电系统中，其额定电压一般在 3.6/6kV 到 26/35kV。

3.1 电缆中压电缆相对于低压电缆来说，其绝缘层更厚、结构更复杂，能够承受更高的电压。

常用的规格型号有：•YJV：铜芯 XLPE 绝缘 PVC 护套电缆；•YJV22：铜芯 XLPE 绝缘钢带铠装 PVC 护套电缆；•ZC-YJV：中荷联合电缆，铜芯 XLPE 绝缘 PVC 护套电缆；•ZC-YJV22：中荷联合电缆，铜芯 XLPE 绝缘钢带铠装 PVC 护套电缆。

高压电力电缆主要用于电网交流输电系统，其额定电压一般在110kV 及以上。

4.1 电缆高压电缆具有更高的绝缘强度和更大的额定电流，能够承受更高的电压和电流负荷。

标准电缆规格型号
标准电缆规格型号繁多，以下是一些常见的规格型号及其含义：
1.BV：铜芯聚氯乙烯绝缘电线。

该型号电线主要用于交流额定电压450/750V
及以下的输配电线路中。

2.BVR：铜芯聚氯乙烯绝缘软电线。

这种电线比BV电线更为柔软，多用于需要
通过反复弯曲的场合。

3.BVV：聚氯乙烯绝缘聚氯乙烯护套铜芯电缆。

这种电缆具有双重绝缘层，护
套层可防止水分侵入，适用于室内固定敷设。

4.BVR-1：聚氯乙烯绝缘聚氯乙烯护套圆形软电缆。

这种电缆主要用于各种家
用电器、小型电动工具、仪器仪表及动力照明线路。

5.BVV-1：聚氯乙烯绝缘聚氯乙烯护套铜芯电缆（电线）。

这种电缆主要用于
家用电器、小型电动工具、仪器仪表及动力照明线路的户外敷设。

6.YZ：中型橡套软电缆，由多股的细铜丝为导体，外包橡胶绝缘和橡胶护套的
一种柔软可移动的电缆品种。

7.YC：重型橡套软电缆，由多股的细铜丝为导体，外包橡胶绝缘和橡胶护套的
一种柔软可移动的电缆品种。

8.YH：电焊机电缆，又名焊把线，铜芯或铝芯的聚氯乙烯或聚氯丁烯绝缘层外
缠裹一层表层护套，是连接电焊机二次侧线圈绕组用的电缆线。

9.RVV：铜芯聚氯乙烯绝缘聚氯乙烯护套软线，又称轻型聚氯乙烯护套软线,俗
称软护套线，是护套线的一种。

10.RVS：对绞型聚氯乙烯护套软线，又称双绞线（S\有两绞的,也有三绞的），
适合于家用安装照明灯饰一类低矮地方，不适合于电气设备上使用。

11.RVVSP：聚氯乙烯绝缘聚氯乙烯护套绞型软线，又称电话线，是对绞线RVV
里面的一种。

（完整版）常⽤电⼒电缆规格型号聚氯⼄烯绝缘聚氯⼄烯护套电⼒电缆1、⽤途：本产品适⽤于交流50HZ，额定电压0.6/1KV的线路中，供输配电能之⽤。

2、产品标准：GB12706·2-91额定电压35KV及以下铜芯、铝芯塑料绝缘电⼒电缆、聚氯⼄烯绝缘电⼒电缆3、使⽤特性：1）电缆导体的最⾼额定温度为70℃。

2）短路时（最长持续时间不超过5S）电缆导体的最⾼温度不超过160℃。

3）敷设电缆时的环境温度应不低于0℃，最⼩弯曲半径应不⼩于电缆外径的10倍。

4、型号、名称和使⽤范围6、⽣产范围交联聚⼄烯绝缘电⼒电缆1、产品⽤途：本产品适⽤于额定电压（U0/U）为3.6/6⾄26/35KV电⼒线路，供输配电能之⽤。

2、产品标准：GB12706-91额定电压35KV及以下铜芯，铝芯塑料绝缘电⼒电缆。

3、产品使⽤特性：（1）电缆在环境温度不低于0℃条件下敷设时，⽆须预先加温。

电缆的敷设落差不受限制。

（2）电缆线芯长期允许⼯作温度不得超过下列规定：外护层是聚氯⼄烯套的电缆为90℃；外护层是聚⼄烯套的电缆为80℃。

（3）线芯短路时（最长持续5S）温度不得超过250℃（4）电缆敷设时的最⼩弯曲半径规定如下：单芯电缆：20（d+D)±5%；三芯电缆：15（d+D)±5%。

式中：D为电缆的实际外径，d为导体的实际外径。

4、产品型号、名称及使⽤范围注：⼀根或⼆根单芯电缆不允许敷设在铁质管道中。

5、⽣产范围聚氯⼄烯绝缘电线1、⽤途：本产品适⽤于交流额定电压450/750V及以下的动⼒装置的固定敷设。

2、产品标准:GB5023、2-85《额定电压450/750V及以下聚氯⼄烯绝缘电缆（电线）固定敷设⽤电缆（电线)》3、产品使⽤特性：1）额定电压U0/U分为450/750V和300/500V。

2）电缆的长期允许⼯作温度：BV-105型……应不超过105℃；其他型号……应不超过70℃。

3）电缆的敷设温度应不低于0℃；4）电缆的允许弯曲半径为：电缆外径（D）⼩于25mm者……应不⼩于4D；电缆外径（D）为25mm 及以上者……应不⼩于6D4、电缆型号、名称及使⽤范围5、⽣产范围聚氯⼄烯绝缘软电线1、⽤途：本产品适⽤于交流额定电压450/750V及以下的家⽤电器、⼩型电动⼯具、仪器仪表及动⼒照明等装置的连接。

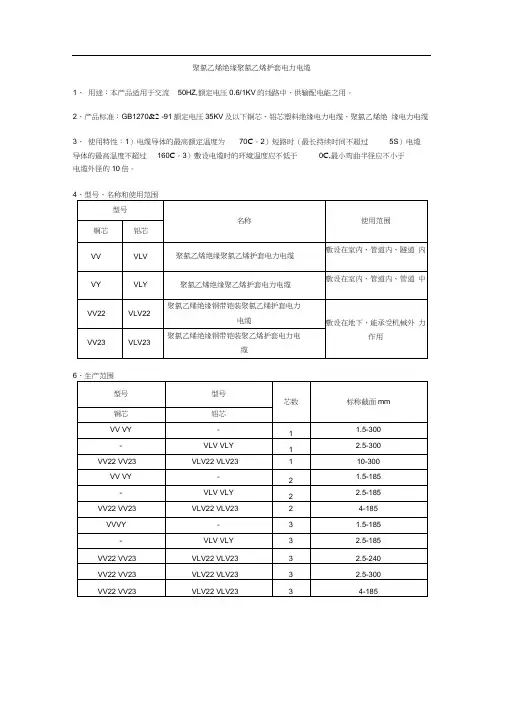

聚氯乙烯绝缘聚氯乙烯护套电力电缆1、用途：本产品适用于交流50HZ，额定电压0.6/1KV 的线路中，供输配电能之用。

2、产品标准：GB12706·2 -91 额定电压35KV 及以下铜芯、铝芯塑料绝缘电力电缆、聚氯乙烯绝缘电力电缆3、使用特性：1）电缆导体的最高额定温度为70℃。

2）短路时（最长持续时间不超过5S）电缆导体的最高温度不超过160℃。

3）敷设电缆时的环境温度应不低于0℃，最小弯曲半径应不小于电缆外径的10 倍。

1、产品用途：本产品适用于额定电压（U0/U）为3.6/6 至26/35KV 电力线路，供输配电能之用2、产品标准：GB12706-91 额定电压35KV 及以下铜芯，铝芯塑料绝缘电力电缆。

3、产品使用特性：（1）电缆在环境温度不低于0℃条件下敷设时，无须预先加温。

电缆的敷设落差不受限制。

（2）电缆线芯长期允许工作温度不得超过下列规定：外护层是聚氯乙烯套的电缆为90℃；外护层是聚乙烯套的电缆为80℃。

（3）线芯短路时（最长持续5S）温度不得超过250℃（4）电缆敷设时的最小弯曲半径规定如下：单芯电缆：20（d+D）±5%；三芯电缆：15（d+D）±5%。

式中：D为电缆的实际外径，d 为导体的实际外径。

5、生产范围聚氯乙烯绝缘电线1、用途：本产品适用于交流额定电压450/750V 及以下的动力装置的固定敷设。

2、产品标准:GB5023、2-85 《额定电压450/750V 及以下聚氯乙烯绝缘电缆（电线）固定敷设用电缆（电线）》3、产品使用特性：1 ）额定电压U0/U 分为450/750V 和300/500V 。

2）电缆的长期允许工作温度：BV-105 型⋯⋯应不超过105℃；其他型号⋯⋯应不超过70℃。

3）电缆的敷设温度应不低于0℃；4）电缆的允许弯曲半径为：电缆外径（D）小于25mm者⋯⋯应不小于4D；电缆外径（D）为25mm 及以上者⋯⋯应不小于6D 4、电缆型号、名称及使用范围1、用途：本产品适用于交流额定电压450/750V 及以下的家用电器、小型电动工具、仪器仪表及动力照明等装置的连接。

聚氯乙烯绝缘聚氯乙烯护套电力电缆1、用途：本产品适用于交流50HZ，额定电压0.6/1KV的线路中，供输配电能之用。

2、产品标准： GB12706·2 -91 额定电压 35KV 及以下铜芯、铝芯塑料绝缘电力电缆、聚氯乙烯绝缘电力电缆3、使用特性： 1）电缆导体的最高额定温度为70℃。

2）短路时（最长持续时间不超过5S）电缆导体的最高温度不超过160℃。

3）敷设电缆时的环境温度应不低于0℃，最小弯曲半径应不小于电缆外径的10 倍。

4、型号、名称和使用范围型号名称使用范围铜芯铝芯VV VLV 聚氯乙烯绝缘聚氯乙烯护套电力电缆敷设在室内、管道内、隧道内VY VLY 聚氯乙烯绝缘聚乙烯护套电力电缆敷设在室内、管道内、管道中VV22 VLV22 聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆敷设在地下，能承受机械外VV23 VLV23 聚氯乙烯绝缘钢带铠装聚乙烯护套电力电力作用缆6、生产范围型号型号芯数标称截面 mm2 铜芯铝芯VV VY - 1 1.5-300 - VLV VLY 1 2.5-300 VV22 VV23 VLV22 VLV23 1 10-300 VV VY - 2 1.5-185 - VLV VLY 2 2.5-185 VV22 VV23 VLV22 VLV23 2 4-185 VVVY - 3 1.5-185 - VLV VLY 3 2.5-185 VV22 VV23 VLV22 VLV23 3 2.5-240VV22 VV23 VLV22 VLV23 3 2.5-300VV22 VV23 VLV22 VLV23 3 4-185VV VY VLV VLY 3+1 4-185 VV22 VV23 VLV22 VLV23 3+1 4-185 VV VY VLV VLY 4 4-185 VV22 VV23 VLV22 VLV23 4 4-185VV22 VV23 VLV22 VLV23 4 4-240VV22 VV23 VLV22 VLV23 4 4-300交联聚乙烯绝缘电力电缆1、产品用途：本产品适用于额定电压（U0/U）为 3.6/6至26/35KV电力线路，供输配电能之用。

电力电缆国标型号
电力电缆是用于输送电力信号的一种电气设备，其质量和型号的规范是由国家制定的国家标准来规定的。

以下是电力电缆国标型号的介绍：
1. YJV型电力电缆：铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆。

2. YJLV型电力电缆：铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆。

3. NH-YJV型阻燃电力电缆：铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃电力电缆。

4. NH-YJLV型阻燃电力电缆：铝芯聚氯乙烯绝缘聚氯乙烯护套阻燃电力电缆。

5. YJV22型电力电缆：铜芯聚乙烯交联聚乙烯护套钢带铠装电力电缆。

6. YJLV22型电力电缆：铝芯聚乙烯交联聚乙烯护套钢带铠装电力电缆。

7. YJV32型电力电缆：铜芯聚乙烯交联聚乙烯护套钢丝铠装电力电缆。

8. YJLV32型电力电缆：铝芯聚乙烯交联聚乙烯护套钢丝铠装电力电缆。

以上是常见的电力电缆国标型号，不同的型号适用于不同的场合和用途。

在选择和使用电力电缆时，应根据实际需求和国家标准进行选择和使用。

- 1 -。

聚氯乙烯绝缘聚氯乙烯护套电力电缆1、用途：本产品适用于交流50HZ，额定电压0.6/1KV的线路中，供输配电能之用。

2、产品标准：GB12706·2-91额定电压35KV及以下铜芯、铝芯塑料绝缘电力电缆、聚氯乙烯绝缘电力电缆3、使用特性：1）电缆导体的最高额定温度为70℃。

2）短路时（最长持续时间不超过5S）电缆导体的最高温度不超过160℃。

3）敷设电缆时的环境温度应不低于0℃，最小弯曲半径应不小于电缆外径的10倍。

4、型号、名称和使用范围6、生产范围交联聚乙烯绝缘电力电缆1、产品用途：本产品适用于额定电压（U0/U）为3.6/6至26/35KV电力线路，供输配电能之用。

2、产品标准：GB12706-91额定电压35KV及以下铜芯，铝芯塑料绝缘电力电缆。

3、产品使用特性：（1）电缆在环境温度不低于0℃条件下敷设时，无须预先加温。

电缆的敷设落差不受限制。

（2）电缆线芯长期允许工作温度不得超过下列规定：外护层是聚氯乙烯套的电缆为90℃；外护层是聚乙烯套的电缆为80℃。

（3）线芯短路时（最长持续5S）温度不得超过250℃（4）电缆敷设时的最小弯曲半径规定如下：单芯电缆：20（d+D)±5%；三芯电缆：15（d+D)±5%。

式中：D为电缆的实际外径，d 为导体的实际外径。

4、产品型号、名称及使用范围注：一根或二根单芯电缆不允许敷设在铁质管道中。

5、生产范围聚氯乙烯绝缘电线1、用途：本产品适用于交流额定电压450/750V及以下的动力装置的固定敷设。

2、产品标准:GB5023、2-85《额定电压450/750V及以下聚氯乙烯绝缘电缆（电线）固定敷设用电缆（电线)》3、产品使用特性：1）额定电压U0/U分为450/750V和300/500V。

2）电缆的长期允许工作温度：BV-105型……应不超过105℃；其他型号……应不超过70℃。

3）电缆的敷设温度应不低于0℃；4）电缆的允许弯曲半径为：电缆外径（D）小于25mm者……应不小于4D；电缆外径（D）为25mm及以上者……应不小于6D4、电缆型号、名称及使用范围5、生产范围聚氯乙烯绝缘软电线1、用途：本产品适用于交流额定电压450/750V及以下的家用电器、小型电动工具、仪器仪表及动力照明等装置的连接。

常用控制电缆规格型表及说明大全（完整版）敷设电缆的温度不能低于0℃。

允许弯曲半径：非铠装电缆（R）：R≥6D（D：电缆外径）;铠装或铜胶带屏蔽电缆：R≥12D;屏蔽软电缆：R≥10D。

注释：具体电缆芯数系列为，2，3，5，7，8，10，12，14，16，19，24，27，30，37；R--连接用软电缆（电线），软结构；V--绝缘聚氯乙烯V--聚氯乙烯绝缘V--聚氯乙烯护套；B--平型（扁形）S--双绞型；A--镀锡或镀银；F--耐高温；P--编织屏蔽P2--铜带屏蔽P22--钢带铠装；Y--预制型、一般省略，或聚烯烃护套FD--产品类别代号，指分支电缆，将要颁布的建设部标准用FZ表示，其实质相同；YJ--交联聚乙烯绝缘；V--聚氯乙烯绝缘或护套；ZR--阻燃型；NH--耐火型；WDZ--无卤低烟阻燃型；WDN--无卤低烟耐火型；例：RV--铜芯、氯乙烯绝缘，连接电缆（电线）；AVR--镀锡、铜芯、聚乙烯绝缘、平型、连接软，电缆（电线）；RVB--铜芯、聚氯乙烯平型连接电线；RVS--铜芯、聚氯乙烯绞型连接电线；RVV--铜芯、聚氯乙烯绝缘、聚氯乙烯护套、圆形连接软电缆ARVV--镀锡、铜芯、聚氯乙烯绝缘、聚氯乙烯护套、平形连接软电缆RVVB--铜芯、聚氯乙烯绝缘、聚氯乙烯护套、平形连接软电缆RV－105--铜芯耐热105℃、聚氯乙烯绝缘、聚氯乙烯绝缘、连接软电缆AF－205AFS－250AFP－250--镀银、聚氯乙氟塑料绝缘、耐高温－60℃~250℃、连接软电线三、常用电(线)缆类型线缆规格型号含义：BV--表示单铜芯、聚氯乙烯普通绝缘电线，无护套线。

适用于交流电压450/750V及以下动力装置、日用电器、仪表及电信设备用的电线电缆。

BVR--表示聚氯乙烯绝缘、铜芯（软）布电线，常常简称软线。

由于电线比较柔软，常常用于电力拖动中和电机的连接以及电线常有轻微移动的场合。

BVV--表示铜芯、聚氯乙烯绝缘、聚氯乙烯圆型护套电缆，铜芯（硬）布电线。

(详尽版)常见电缆规格型号一览表常见电缆规格型号一览表（详尽版）本文将详细介绍常见电缆的规格型号，并为您提供参考。

1. 动力电缆
- PVC绝缘软电缆
- 规格型号：RVV
- 用途：适用于低压电力传输、配电线路等
- XLPE绝缘电力电缆
- 规格型号：YJV
- 用途：适用于高压电力传输、配电线路等
2. 通信电缆
- 同轴电缆
- 规格型号：RG6
- 用途：适用于有线电视、卫星电视、局域网等信号传输- 双绞线
- 规格型号：UTP
- 用途：适用于计算机网络、电话系统等信号传输
3. 控制电缆
- 屏蔽控制电缆
- 规格型号：KVVP
- 用途：适用于工业自动化控制系统等
- 阻燃控制电缆
- 规格型号：ZR-KVVP
- 用途：适用于防火要求较高的工业自动化控制系统等
4. 电力装备电缆
- 船用电缆
- 规格型号：CWB
- 用途：适用于船舶电力设备连接等
- 风力发电电缆
- 规格型号：WTTC
- 用途：适用于风力发电系统内部电力传输等
以上仅为常见电缆规格型号的一部分，供参考之用。

如需了解更多电缆规格型号，请参考相关资料或联系专业人士。

请注意：本文所列电缆规格型号仅为示例，并不代表具体规格和型号的可用性或适用性。

在使用任何电缆之前，请查阅相关的准确且可靠的资料以作决策参考。

电线执行标准电线是现代电力传输的重要组成部分，不同类型的电线需要符合相应的执行标准。

下面将就常见的电线类型和相关的执行标准进行介绍。

1. 电力电缆：电力电缆是用于输送和分配电能的电线，广泛应用于建筑、工业、交通等领域。

常见的电力电缆类型包括低压电缆、中压电缆和高压电缆。

相关的执行标准有：- 低压电力电缆：GB/T 12706.1-2008《额定电压35KV及以下铜芯、铝芯塑料绝缘电力电缆及附件》，GB/T 25570-2010《电缆填充复合物及其性能试验方法》等。

- 中压电力电缆：GB/T 12706.2-2008《额定电压35KV至110KV铜芯、铝芯塑料绝缘电力电缆及附件》。

- 高压电力电缆：GB/T 11017-2014《架空导线及附件》。

2. 控制电缆：控制电缆主要用于传输和控制信号，常见于自动化系统、机器设备等。

控制电缆一般具有较高的抗干扰能力和阻燃性能。

相关的执行标准有：- GB/T 9330-2008《控制电缆》：规定了控制电缆的技术要求以及试验方法。

- IEC 60227《电气导线》：包括各种类型和规格的电气导线的要求。

3. 通信电缆：通信电缆是传输各种信号、数据和图像的电缆，在现代通信领域起着重要的作用。

常见的通信电缆包括同轴电缆、光纤电缆等。

相关的执行标准有：- GB/T 14864-2014《通信电缆》：规定了通信电缆的分类、技术要求和试验方法。

- IEC 60794《光纤通信电缆》：规定了光纤通信电缆的结构、性能和试验方法。

4. 架空电线：架空电线通常用于输送大电流，广泛应用于电网输电和配电系统。

相关的执行标准有：- GB/T 12527-2008《架空绝缘电缆》：规定了架空绝缘电缆的分类、技术要求和试验方法。

- IEC 61089《架空导线》：规定了架空导线的设计、构造和性能。

除了上述常见的电线类型以外，还有特种电线如防火电缆、探伤电缆等，这些电线的执行标准也有相应的规定。

电线电缆国家标准一、辐照交联电力电缆（电压等级：0.6/1KV；执行标准：GB/T12706.1-2002）辐照交联电缆是利用高能射线轰击聚其分子链中的氢原子排出，于是分子链上产生空隙，相邻的分子链结合在一起形成－C－C－交联键，形成了网状的大分子立体结构而构成交联聚乙烯。

通过辐照后的交联聚乙烯热性能可达到105度，辐照交联为物理交联方式，整个交联没有水的介入，其绝缘中的水分子含量不大于100PPM，绝缘纯度高，从而辐照交联的电缆在电性能、机械性能方面有独特的优良特性，电缆寿命可达60年，同时电缆具有重量轻、结构简单、敷设不受落差限制等特点。

YJV、YJLV 辐照交联聚乙烯绝缘聚氯乙烯护套电力电缆YJY、YJLY 辐照交联聚乙烯绝缘聚乙烯护套电力电缆YJV22、YJLV22辐照交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆YJV23、YJLV23辐照交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆YJV32、YJLV32辐照交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆YJV33、YJLV33辐照交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆VV、VLV、VY、VLY、YJV、YJLV、YJY、YJLY适用于室内外敷设。

可经受一定的敷设牵引，但不能承受机械外力作用的场合。

单芯电缆不允许敷设在磁性管道中。

VV22、VLV22、VV23、VLV23、YJV22、YJLV22、YJV23、YJLV23敷设在室内、隧道、电缆沟，能够承受一定的机械外力，不能承受过大的拉力。

VV32、、VLV32、VV33、、VLV33、YJV32、YJLV32、YJV33、YJLV33敷设在室内、隧道、电缆沟，能够承受一定的机械外力。

VV32、、VLV32、VV33、、VLV33、YJV32、YJLV32、YJV33、YJLV33敷设在室内、隧道、电缆沟，能够承受一定的机械外力。

基本结构：导体－交联聚乙烯绝缘－内护套－钢带铠装－聚氯乙烯护套辐照交联聚烯烃（主要材料是聚乙烯）电线电缆主要用于耐热建筑线、汽车线、航空导线、机车线电线和电机电器引接线等。
