“斑马纹”帮助正确曝光

高清摄像机几个技术难题的解决方法——以松下AJ-3700高清摄像机为例蔡月忠【摘要】高清电视相对标清电视技术标准上有很大差异,一方面表现为高清设备操作要求更为科学、严格,需要更多辅助设备对摄像机进行控制;另一方面高清设备同时也给创意者更大的自由发挥空间,但前提是创作者必须熟悉设备的技术特点。

结合松下AJ-HPX3700MC就高清摄像机技术及其应用问题进行探讨。

%It＇s a great difference from the technical standards of HDTV and SDTV.On one hand,the performance of high-definition equipment operating requires more scientific and rigorous,it needs more auxiliary equipment to control the cameras.On the other hand,HD devices also provide greater creative freedom play space for creators.But only if the creator must be familiar with the technical characteristics of equipment.This article will unity Panasonic AJ-HPX3700MC on the high-definition camera technology and the application,such as HD exposure problem,focus problem,lighting problem,composition and other problems carries on the discussion.【期刊名称】《中国现代教育装备》【年(卷),期】2011(000)019【总页数】3页(P18-20)【关键词】高清设备;曝光;聚焦;变频记录;伽玛选择【作者】蔡月忠【作者单位】广东技术师范学院,广东广州510665【正文语种】中文【中图分类】TN948.41从电视摄像的发展历史看，它经历了胶片机、模拟机、数字机不同技术发展阶段。

摄像机按钮主要功能1.镜头部分变焦z o o m用于变焦距镜头使影像放大或缩小。

在镜头手柄下方通常有z o o m选择物旋钮有m a n u手动/s e r v o自动两个选项，用来设置变焦的自动与手动调整。

在s e r v o状态下，用变焦杆自动调整。

变焦杆两端有T和W标志.T就是将被摄物体拉近放大，而W则刚好相反。

变焦快慢与对变焦杆的施力大小有关。

在ma n u状态下，用手直接转动变焦环来改变焦距。

光圈I R I S用来改变是进入机身内感光面的光量的装置。

A(u t o)自动/M(a n u)手动选择开关用来设置光圈的手动、自动控制模式。

自动模式时，摄像机自动选择光圈大小。

手动模式时，用手直接转动光圈环来调整光圈值。

注：以上两项调整环在自动模式时，不要强行手动调整，以防损坏自动调整电机。

聚焦f o c u s转动聚焦环使所需图像最清晰。

V T R（r e c）按下此键，录像单元开始记录。

近距特写：一般镜头的聚焦清晰范围在0.9m至∞(无穷远处)，而近距（M A C R O）功能可以拍摄距镜头几厘米的小物体。

方法为：将镜头置于M A C R O，聚焦为∞，变焦环设为手动，手动调节变焦环，使被拍摄对象清晰。

2.寻像器部分对比度C O N T R A S T它调整取景器屏幕显示图像的对比度。

峰值（锐度）P E A K I N G它调整取景器屏幕显示图像的轮廓。

亮度B R I G H T它调整取景器屏幕显示图像的明亮度。

斑马线Z E B R A为寻像器中出现的白色条纹区域，它出现提示高曝光区域。

屈光度调节：通过使用屈光度调整环,用户可以根据自己的视线调整取景器图像.T A L L Y（标记）指示灯：当T A L L Y指示开关设为0N或H I G H和LO W （指示灯亮度选择）时，此灯被启用，当录像机单元录制时，此灯点亮。

此灯闪烁时则为机器报警显示。

3.摄像单元P O W E R电源开关开O N关O F FV T R S A V E/S T B Y(录像机节电/待机)开关，本开关控制录制过程中暂停(R E C P A U S E)时录像机的电源模式.·S A V E:节电模式.用户按下V T R S T A R T(录像开始)按钮时,在开始录制之前会有短暂的停顿,但是功率消耗小于待机模式,电池使用周期由此延长。

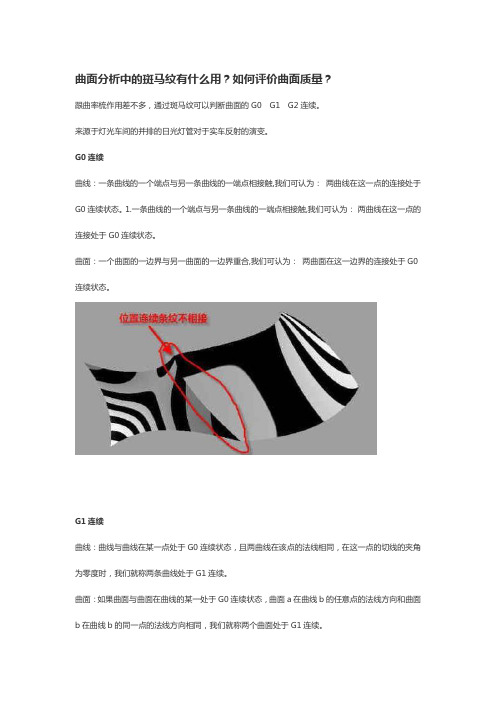

曲面分析中的斑马纹有什么用？如何评价曲面质量？
跟曲率梳作用差不多，通过斑马纹可以判断曲面的G0 G1 G2连续。

来源于灯光车间的并排的日光灯管对于实车反射的演变。

G0连续
曲线：一条曲线的一个端点与另一条曲线的一端点相接触,我们可认为：两曲线在这一点的连接处于G0连续状态。

1.一条曲线的一个端点与另一条曲线的一端点相接触,我们可认为：两曲线在这一点的连接处于G0连续状态。

曲面：一个曲面的一边界与另一曲面的一边界重合,我们可认为：两曲面在这一边界的连接处于G0连续状态。

G1连续
曲线：曲线与曲线在某一点处于G0连续状态，且两曲线在该点的法线相同，在这一点的切线的夹角为零度时，我们就称两条曲线处于G1连续。

曲面：如果曲面与曲面在曲线的某一处于G0连续状态，曲面a在曲线b的任意点的法线方向和曲面b在曲线b的同一点的法线方向相同，我们就称两个曲面处于G1连续。

G2连续
曲线：曲线与曲线在某一点处于G1连续状态，两条曲线在在这一点的曲率的向量，如果两条曲线向量(方向和绝对值) 相同，我们就说这两条曲线处于G2连续。

曲面：当曲面与曲面在曲线A处于G1连续状态，曲面A在曲线A的任意点的法方量和曲面B在曲线B的同一点的法方量相同，我们就说这两个曲面处于G2连续。

G3连续
单纯看斑马线不好检测出来
曲线：曲线与曲线在某一点处于G1连续状态，我们从曲率梳来定义G3连续。

同时显示两曲线的曲率梳，通过曲率梳来判断。

如果曲率梳到G1连续便可认为两曲线处于G3连续状态。

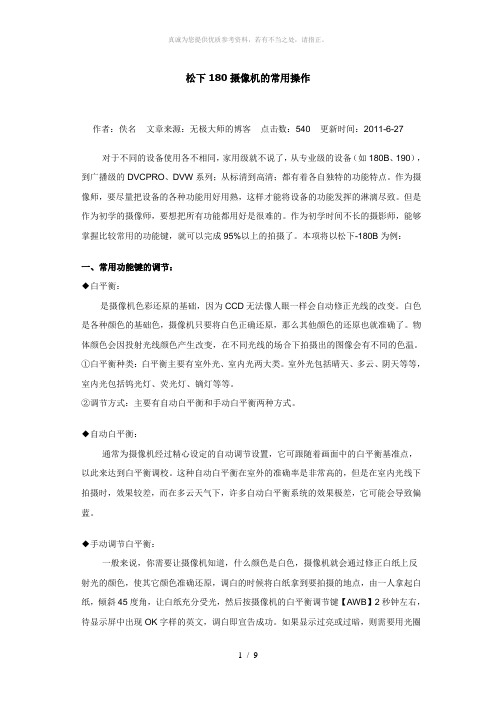

松下180摄像机的常用操作作者：佚名文章来源：无极大师的博客点击数：540 更新时间：2011-6-27 对于不同的设备使用各不相同，家用级就不说了，从专业级的设备（如180B、190），到广播级的DVCPRO、DVW系列；从标清到高清；都有着各自独特的功能特点。

作为摄像师，要尽量把设备的各种功能用好用熟，这样才能将设备的功能发挥的淋漓尽致。

但是作为初学的摄像师，要想把所有功能都用好是很难的。

作为初学时间不长的摄影师，能够掌握比较常用的功能键，就可以完成95%以上的拍摄了。

本项将以松下-180B为例：一、常用功能键的调节：◆白平衡：是摄像机色彩还原的基础，因为CCD无法像人眼一样会自动修正光线的改变。

白色是各种颜色的基础色，摄像机只要将白色正确还原，那么其他颜色的还原也就准确了。

物体颜色会因投射光线颜色产生改变，在不同光线的场合下拍摄出的图像会有不同的色温。

①白平衡种类：白平衡主要有室外光、室内光两大类。

室外光包括晴天、多云、阴天等等，室内光包括钨光灯、荧光灯、镝灯等等。

②调节方式：主要有自动白平衡和手动白平衡两种方式。

◆自动白平衡：通常为摄像机经过精心设定的自动调节设置，它可跟随着画面中的白平衡基准点，以此来达到白平衡调校。

这种自动白平衡在室外的准确率是非常高的，但是在室内光线下拍摄时，效果较差，而在多云天气下，许多自动白平衡系统的效果极差，它可能会导致偏蓝。

◆手动调节白平衡：一般来说，你需要让摄像机知道，什么颜色是白色，摄像机就会通过修正白纸上反射光的颜色，使其它颜色准确还原，调白的时候将白纸拿到要拍摄的地点，由一人拿起白纸，倾斜45度角，让白纸充分受光，然后按摄像机的白平衡调节键【AWB】2秒钟左右，待显示屏中出现OK字样的英文，调白即宣告成功。

如果显示过亮或过暗，则需要用光圈将曝光调至正常值，然后再调白。

在没有白纸的时候，也可以用白墙、白盘子、白地毯等纯白色物体调白，方法大致相同。

◆预置白平衡：180自带预置功能，分别为3200K和5600K。

摄像机斑马纹的使用技巧1.了解斑马纹功能斑马纹（zebra patterning）是摄像机中的一个功能选项，它可以在摄像机取景器或显示屏上以斑马纹的形式来显示出照片中亮度超过设定值的区域。

摄像机通常提供了斑马纹功能的开关控制，可以选择开启或关闭。

2.设定斑马纹亮度阈值斑马纹功能通常允许用户设定亮度的阈值。

拍摄时，用户可以根据具体情况设定阈值，使斑马纹能够在拍摄的图像中显示出亮度超过该阈值的区域。

3.确认曝光正确当摄影者拍摄黑暗场景时，使用斑马纹功能可以帮助摄影者确认曝光是否正确。

通过设定适当的亮度阈值，如果斑马纹只出现在特定区域，那么这些区域可能是过曝的部分，提示摄影者需要降低曝光值。

反之，如果斑马纹出现在整个画面上，那么整个画面可能都是过曝的，摄影者需要进一步降低曝光值。

4.避免细节丢失斑马纹功能可以帮助摄影者避免细节丢失的情况发生。

在高对比度的场景中，比如夜景和强烈光照下的场景，摄影者可以通过设定适当的亮度阈值，使斑马纹只在亮度超出阈值的区域显示，从而帮助摄影者保留细节。

例如，在拍摄一位戴着明亮帽子的人时，通过增加亮度阈值，摄影者可以使斑马纹只在帽子上显示，从而避免过曝并保留住人物的脸部细节。

5.掌握斑马纹在实际场景中的应用斑马纹功能的应用不仅限于曝光调整，还可以用于其他方面的拍摄技巧。

例如，在拍摄逆光场景时，摄影者可以通过斑马纹功能来判断背光成像是否正确，从而调整曝光值，避免主体太暗或过曝。

6.关注其他拍摄要素虽然斑马纹功能可以帮助摄影者调整曝光，但它并不能覆盖其他拍摄要素，如焦距、构图等。

摄影者在使用斑马纹功能进行曝光调整的同时，还需要注意其他拍摄要素的搭配，以获得更好的拍摄效果。

7.灵活运用斑马纹功能斑马纹功能是一种辅助工具，摄影者可以根据需要进行灵活运用。

在一些情况下，摄影者可能会更愿意依靠直观的观察来判断曝光是否正确，而在其他情况下，摄影者可能会倾向于使用斑马纹功能来确保曝光准确。

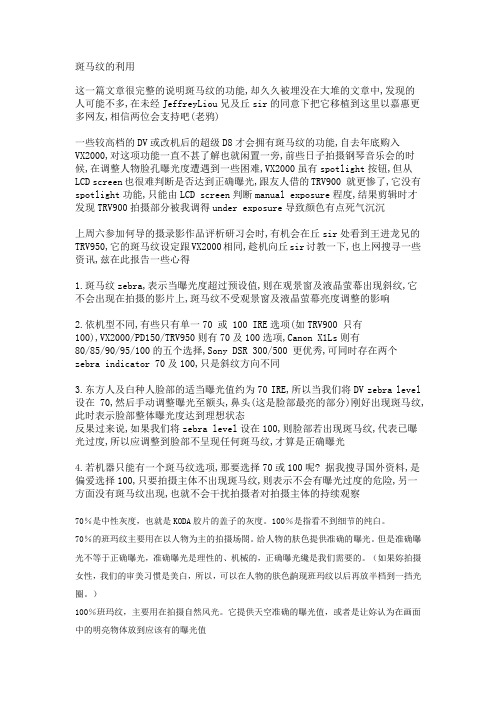

斑马纹的利用这一篇文章很完整的说明斑马纹的功能,却久久被埋没在大堆的文章中,发现的人可能不多,在未经JeffreyLiou兄及丘sir的同意下把它移植到这里以嘉惠更多网友,相信两位会支持吧(老鸦)一些较高档的DV或改机后的超级D8才会拥有斑马纹的功能,自去年底购入VX2000,对这项功能一直不甚了解也就闲置一旁,前些日子拍摄钢琴音乐会的时候,在调整人物脸孔曝光度遭遇到一些困难,VX2000虽有spotlight按钮,但从LCD screen也很难判断是否达到正确曝光,跟友人借的TRV900 就更惨了,它没有spotlight功能,只能由LCD screen判断manual exposure程度,结果剪辑时才发现TRV900拍摄部分被我调得under exposure导致颜色有点死气沉沉上周六参加何导的摄录影作品评析研习会时,有机会在丘sir处看到王进龙兄的TRV950,它的斑马纹设定跟VX2000相同,趁机向丘sir讨教一下,也上网搜寻一些资讯,兹在此报告一些心得1.斑马纹zebra,表示当曝光度超过预设值,则在观景窗及液晶萤幕出现斜纹,它不会出现在拍摄的影片上,斑马纹不受观景窗及液晶萤幕亮度调整的影响2.依机型不同,有些只有单一70 或 100 IRE选项(如TRV900 只有100),VX2000/PD150/TRV950则有70及100选项,Canon X1Ls则有80/85/90/95/100的五个选择,Sony DSR 300/500 更优秀,可同时存在两个zebra indicator 70及100,只是斜纹方向不同3.东方人及白种人脸部的适当曝光值约为70 IRE,所以当我们将DV zebra level 设在70,然后手动调整曝光至额头,鼻头(这是脸部最亮的部分)刚好出现斑马纹,此时表示脸部整体曝光度达到理想状态反果过来说,如果我们将zebra level设在100,则脸部若出现斑马纹,代表已曝光过度,所以应调整到脸部不呈现任何斑马纹,才算是正确曝光4.若机器只能有一个斑马纹选项,那要选择70或100呢? 据我搜寻国外资料,是偏爱选择100,只要拍摄主体不出现斑马纹,则表示不会有曝光过度的危险,另一方面没有斑马纹出现,也就不会干扰拍摄者对拍摄主体的持续观察70％是中性灰度，也就是KODA胶片的盖子的灰度。

摄像机按钮主要功能1.镜头部分变焦z o o m用于变焦距镜头使影像放大或缩小。

在镜头手柄下方通常有z o o m选择物旋钮有m a n u手动/s e r v o自动两个选项，用来设置变焦的自动与手动调整。

在s e r v o状态下，用变焦杆自动调整。

变焦杆两端有T和W标志.T就是将被摄物体拉近放大，而W则刚好相反。

变焦快慢与对变焦杆的施力大小有关。

在ma n u状态下，用手直接转动变焦环来改变焦距。

光圈I R I S用来改变是进入机身内感光面的光量的装置。

A(u t o)自动/M(a n u)手动选择开关用来设置光圈的手动、自动控制模式。

自动模式时，摄像机自动选择光圈大小。

手动模式时，用手直接转动光圈环来调整光圈值。

注：以上两项调整环在自动模式时，不要强行手动调整，以防损坏自动调整电机。

聚焦f o c u s转动聚焦环使所需图像最清晰。

V T R（r e c）按下此键，录像单元开始记录。

近距特写：一般镜头的聚焦清晰范围在0.9m至∞(无穷远处)，而近距（M A C R O）功能可以拍摄距镜头几厘米的小物体。

方法为：将镜头置于M A C R O，聚焦为∞，变焦环设为手动，手动调节变焦环，使被拍摄对象清晰。

2.寻像器部分对比度C O N T R A S T它调整取景器屏幕显示图像的对比度。

峰值（锐度）P E A K I N G它调整取景器屏幕显示图像的轮廓。

亮度B R I G H T它调整取景器屏幕显示图像的明亮度。

斑马线Z E B R A为寻像器中出现的白色条纹区域，它出现提示高曝光区域。

屈光度调节：通过使用屈光度调整环,用户可以根据自己的视线调整取景器图像.T A L L Y（标记）指示灯：当T A L L Y指示开关设为0N或H I G H和LO W （指示灯亮度选择）时，此灯被启用，当录像机单元录制时，此灯点亮。

此灯闪烁时则为机器报警显示。

3.摄像单元P O W E R电源开关开O N关O F FV T R S A V E/S T B Y(录像机节电/待机)开关，本开关控制录制过程中暂停(R E C P A U S E)时录像机的电源模式.·S A V E:节电模式.用户按下V T R S T A R T(录像开始)按钮时,在开始录制之前会有短暂的停顿,但是功率消耗小于待机模式,电池使用周期由此延长。

Cine EI 模式原理解析与应用文/邯郸广播电视台 殷唯杰摘要 ：随着索尼新款摄像机型FX9V的推出，它的Cine EI模式重新成为业界热议的话题，与普通摄像机的拍摄模式不同，在此模式下，索尼运用S-log曲线技术和S-Gamut色域范围概念使高质量画面的拍摄成为可能。

本文将以FS7机型为例，从宽容度的概念入手，详细对比分析Cine EI模式下几种S-log曲线的技术特征和成像差别、各种S-Gamut色域值的记录范围、曝光指数的概念及其如何影响画面质量，在Cine EI模式下套Mlut如何正确控制曝光，以及实际应用中如何正确使用这一模式进行详细解析。

关键词 ：Cine EI；宽容度；S-log曲线；曝光指数基于优质的画面质感、亲民的价位和巨大的后期调色空间，现在越来越多的电视机构、媒体公司都在用索尼PXW系列的F55\F5\F7摄像机作为“主打机”，它们也被称为入门级电影机。

可以说，这些机型之所以广受追捧，正是基于其拥有的Cine EI模式，在这种模式下使得高品质、电影质感的图像拍摄成为可能，它被大量使用于纪录片、宣传片、微电影、高品质广告片乃至影视剧的拍摄。

近期随着新款机型FX9V的推出，索尼的Cine EI模式又重新回到讨论的焦点，虽然使用者芸芸，但真正懂得其中原理者寥寥，本文将以索尼的FS7为例对Cine EI模式工作原理和使用方式进行详细解析。

1. 详解Cine EI模式1.1 什么是Cine EI 模式索尼FS7为用户提供了两种拍摄模式，分别是自定义模式和Cine EI模式。

自定义模式主要用于即拍即用、不需要过多后期处理的普通拍摄，即我们经常使用的摄像机方式。

Cine EI模式又称电影风格摄像模式，它模拟胶片电影摄影机的工作方式，拍摄出看起来低对比度但具有更广色域和高宽容度伽马曲线的画面。

在此种模式下白平衡、亮度增益均无法调整，但可以调整曝光指数，它是拍摄高质量画面的基础。

使用此种模式拍摄分为两项工作，前期拍摄和后期调色，在前期拍摄中将包含丰富信息的画面记录下来，后期再通过增加对比度及饱和度等多种调色方式还原丰富色彩及层次的画面。

摄像机参数调制及拍摄小技巧有人说过最好的教材就是器材的说明书！其实任何的理论和技巧都是建立在娴熟使用机器的基础上的。

所以最重要的还是回归基础。

任何好的片子都是拍出来的！好的视觉传达会给片子增色。

一般的摄像机拍摄手法分为两种，即：外部运动和内部运动。

即镜头调度和场面调度。

以下为总结的一些小技巧小阅历。

与君共勉。

内部调整所谓的摄像机内部运动指的是被摄物体在镜头内的运动和摄像机采用自身的焦距、景深及快门速度的所协作带来的视觉效果。

换而言之指的是场面调度和拍摄手法。

在日常工作中我们很少涉及场面调度的艺术性制造，所以在这里主要还是重点说一下拍摄手法。

一般的摄像机内部运动有两种种，变焦、对焦、曝光变焦变焦指的是变化焦距。

在日常的拍摄中常常会用到的•种拍摄手法，其最终目的是呈现不同景别不同视角给人带来的不同感受，能凸显人物，能交代环境。

谈到变焦必定会谈到景别。

景别是指由于摄影机与被摄体的距离不同，而造成被摄体在电影画面中所呈现出的范围大小的区分。

在摄像机拍摄时可以用推、拉来转变景别，可以从小到大分为：大特写、特写、近景、中近景、中景、全景、远景、大远景。

同时焦距的转变也可以转变景深的大小，详细关系如下：1.短焦-----大景深2.长焦一一小景深Ps：景深：指摄取有限距离的景物时，可在像面上.构成清晰影像的物距范围。

特写近景全景远景对焦对焦指的是调整焦点的位置以达到自己想要的特别影像效果，是•种极为常见的镜头语言，可以凸显主体，可以引导人们的视觉重点。

对焦可以分为自动对焦和手动对焦两种。

在不同的环境中需要用不同的对焦方式。

自动对焦顾名思义指的是摄像机自身所自带的对焦系统，每一台摄像机都会有这样的功能，在拍摄时会自动依据被摄物体的位置调整焦点位置，较为便利。

但是有时候为了达到特定的视觉效果自动对焦就有了它自身的局限性。

我们知道摄像机的自动对焦会有肯定的区域（如下图1,没有找到摄像机的寻像器，就找了张相机的对焦屏，道理是一样的），摄像机会依据区域范围内的物体变化而变化焦点位置，在拍摄时常常会有跑焦的现象。
