第4讲2老品管七大工具

全面质量管理需要的7大工具所谓全面质量管理常用七种工具，就是在开展全面质量管理活动中，用于收集和分析质量数据，分析和确定质量问题，控制和改进质量水平的常用七种方法。

这些方法不仅科学，而且实用，作为班组长应该首先学习和掌握它们，并带领工人应用到生产实际中。

何为QC七手法：QC七手法又称为QC七工具，一般指旧QC七手法，即层别法、检查表、柏拉图、因果图、管制图、散布图和直方图。

是质量管理及改善运用的有效工具.QC手法的适用范围：QC手法的用途非常广泛，可以用于企业管理的方方面面（包括计划管控、员工思想意识行为管理、质量管控、成本管控、交期管控、士气管理、环境管理、安全管理、效率管理、绩效考核、日常管理等等），但主要用于品质管理及改善。

七大手法口诀：因果追原因、检查集数据、柏拉抓重点、直方显分布、散布看相关、管制找异常、层别作解析因果图（特性要因图、石川图、鱼骨图）：定义：当一个问题的特性（结果）受到一些要因（原因）影响时，将这些要因加以整理，成为有相互关系且有条理的图形，这个图形就称为特性要因图，又叫鱼骨图（Fish-Bone Diagram）。

用途说明：1.整理问题。

2.追查真正的原因。

3.寻找对策。

制作步骤：1. 决定问题或品质的特性——特性的选择不能使用看起来很抽象或含混不清的主题。

2. 决定大要因——须是简单的完整句，且具有某些程度或是方向性。

3. 决定中小要因。

4. 决定影响问题点的主要原因。

5. 填上制作目的、日期及制作者等资料。

应注意事项：1.脑力激荡。

2.以事实为依据。

3.无因果关系者，予以剔除，不予分类。

4.多加利用过去收集的资料。

5.重点放在解决问题上，并依结果提出对策，依5W2H原则执行。

（1）WHY——为什么？为什么要这么做？理由何在？原因是什么？（2） WHAT——是什么？目的是什么？做什么工作？（3） WHERE——何处？在哪里做？从哪里入手？（4） WHEN——何时？什么时间完成？什么时机最适宜？（5） WHO——谁？由谁来承担？谁来完成？谁负责？（6）HOW ——怎么做？如何提高效率？如何实施？方法怎样？（7）HOW MUCH——多少？做到什么程度？数量如何？质量水平如何？费用产出如何？6.依据特性别，分别制作不同的特性要因图。

1.检查表(Data collection form) 分层法(Stratification) 散布图(Scatter) 排列图(Pareto) 直方图(Histogram) 因果图(Cause-Effect diagram) 控制图(Control Chart) 1. 查检表（Check List）以简单的数据或容易了解的方式，作成图形或表格，只要记上检查记号，并加以统计整理，作为进一步分析或核对检查用，其目的在於『现状调查』。

2. 柏拉图（Pareto Diagram）根据所搜集之数据，以不良原因、不良状况、不良发生或客户抱怨的种类、安全事故等，项目别加以分类，找出比率最大的项目或原因并按照大小顺序排列，再加上累积值的图形。

用以判断问题症结之所。

3. 特性要因图（Characteristic Diagram）一个问题的特性（结果）受一些要因（原因）的影响时，将这些要因加以整理，而成为有相互关系而且有条且有系统的图形。

其主要目的在阐明因果关系，亦称『因果图』，因其形状与鱼骨图相似故又常被称作『鱼骨图』。

4. 散布图（Scatter Diagram）把互相有关连的对应数据，在方格上以纵轴表示结果，以横轴表示原因，然后用点表示分布形态，根据分析的形态未研判对应数据之间的相互关系。

5. 管制图（Control Chart）一种用於调查制造程序是否在稳定状态下，或者维持制造程序在稳定状态下所用的图。

管制纵轴表产品品质特性，以制程变化数据为分度；横轴代表产品的群体号码、制造曰期，依照时间顺序将点画在图上，再与管制界限比较，以判别产品品质是否安定的一种图形。

6. 直方图（Histogram）将搜集的数据特性值或结果值，在一定的范围横轴上加以区分成几个相等区间，将各区间内的测定值所出现的次数累积起来的面积用柱形画出的图形。

因此也叫柱形图。

7. 层别法（Stractification）针对部门别、人别、工作方法别、设备、地点等所搜集的数据，按照它们共同特徵加以分类、统计的一种分析方法品管七大手法七大手法：检查表、层别法、柏拉图、因果图、散布图、直方图、控制图一、检查表检查表就是将需要检查的内容或项目一一列出，然后定期或不定期的逐项检查，并将问题点记录下来的方法，有时叫做查检表或点检表。

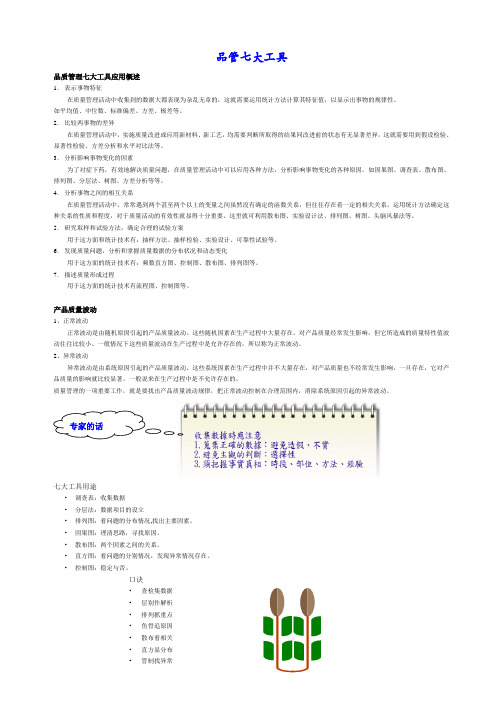

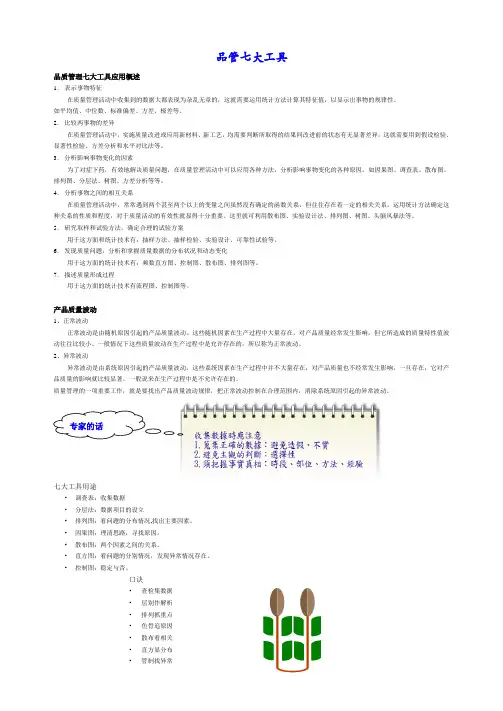

品管七大工具品质管理七大工具应用概述1．表示事物特征在质量管理活动中收集到的数据大都表现为杂乱无章的，这就需要运用统计方法计算其特征值，以显示出事物的规律性。

如平均值、中位数、标准偏差、方差、极差等。

2．比较两事物的差异在质量管理活动中，实施质量改进或应用新材料、新工艺，均需要判断所取得的结果同改进前的状态有无显著差异，这就需要用到假设检验、显著性检验、方差分析和水平对比法等。

3．分析影响事物变化的因素为了对症下药，有效地解决质量问题，在质量管理活动中可以应用各种方法，分析影响事物变化的各种原因。

如因果图、调查表、散布图、排列图、分层法、树图、方差分析等等。

4．分析事物之间的相互关系在质量管理活动中，常常遇到两个甚至两个以上的变量之间虽然没有确定的函数关系，但往往存在着一定的相关关系。

运用统计方法确定这种关系的性质和程度，对于质量活动的有效性就显得十分重要。

这里就可利用散布图、实验设计法、排列图、树图、头脑风暴法等。

5．研究取样和试验方法，确定合理的试验方案用于这方面和统计技术有：抽样方法、抽样检验、实验设计、可靠性试验等。

6．发现质量问题，分析和掌握质量数据的分布状况和动态变化用于这方面的统计技术有：频数直方图、控制图、散布图、排列图等。

7．描述质量形成过程用于这方面的统计技术有流程图、控制图等。

产品质量波动1、正常波动正常波动是由随机原因引起的产品质量波动。

这些随机因素在生产过程中大量存在，对产品质量经常发生影响，但它所造成的质量特性值波动往往比较小。

一般情况下这些质量波动在生产过程中是允许存在的，所以称为正常波动。

2、异常波动异常波动是由系统原因引起的产品质量波动。

这些系统因素在生产过程中并不大量存在，对产品质量也不经常发生影响，一旦存在，它对产品质量的影响就比较显著。

一般说来在生产过程中是不允许存在的。

质量管理的一项重要工作，就是要找出产品质量波动规律，把正常波动控制在合理范围内，消除系统原因引起的异常波动。

品质管理新老七种工具与应用品质管理是现代企业确保产品和服务质量的关键要素，对于企业的长期发展和客户满意度至关重要。

为了提高产品和服务的质量，企业需要使用一系列工具和方法来识别和解决潜在的问题。

在品质管理领域，有一组传统的七种工具，也有一组新兴的工具，它们作为品质管理的支撑，为企业提供有效的分析和改进方法。

本文将介绍品质管理的新老七种工具及其应用。

一、老七种工具1. 流程图：流程图是一种将工作流程可视化的工具，通过绘制工作过程中的各个环节和步骤，帮助人们直观地理解和调整工作流程。

它可以揭示潜在的瓶颈和浪费，帮助企业优化流程，提高效率。

2. 直方图：直方图是一种以矩形条形表示数据分布的工具，用于展示和分析一个过程或产品的变异情况。

它可以帮助企业了解数据的分布情况，找到异常值，并进行合理的统计和比较。

3. 控制图：控制图是一种用来监测过程稳定性和变异情况的工具，通过绘制过程数据的变化趋势和控制限，可以快速发现过程中的特殊因素和问题，并采取相应的纠正措施，以确保产品和服务的稳定性。

4. 散点图：散点图是一种以坐标轴上的点表示数据的分布情况的图表，用于探索两个变量之间的关系和趋势。

它可以帮助企业找到变量之间的相关性，进行因果分析，并作出相应的决策。

5. 流程量图：流程量图是一种以时间序列显示过程数据的工具，用于跟踪和分析过程的性能和变化趋势。

它可以帮助企业识别并解决过程中的缺陷和问题，并监控过程改进的效果。

6. 质量检查表：质量检查表是一种用来记录产品或服务质量特征是否符合标准的工具，通过收集和汇总产品或服务的检查数据，帮助企业了解产品或服务的问题，并采取相应的改进措施。

7. 脑力激荡：脑力激荡是一种通过团队合作和创意思维来解决问题和改进过程的工具。

它可以帮助企业开展头脑风暴和创新活动，激发团队成员的创造力和想象力，为企业带来新的想法和解决方案。

二、新兴工具1. 六西格玛：六西格玛是一种基于数据驱动的质量管理方法，它通过收集和分析数据，找出导致问题的根本原因，并通过改进和控制过程来最大程度地减少变异和缺陷。

质量管理；老七种工具一、质量管理的老七种工具指的是什么？质量管理的老七种工具是对应质量管理的新七种工具而言的，又叫做QC其中工具，包括统计分析表、数据分层表、排列图、因果分析图、直方图、散布图和控制图七种，其中工具可以单独使用也可以配合使用。

目的是服务质量管理。

二、质量管理的老七种工具的主要作用是什么？1、统计分析表：统计分析表是利用统计方法对数据进行整理和初步原因分析并形成表格以供直接阅读的一种工具，其格式多种多样，可以根据用户的习惯来自行制定，有利于对质量数据进行分类汇总查找规律。

2、数据分层表：数据分层法是统计分析表的延伸，就是将性质相同的，条件相同条件下收集的质量数据归纳比较。

例如统计分析表如果具体到每个车间工段的话，数据分层表可以具体到其班组和生产材料及影响因素，检查者的素质能力等。

可以按检查手段，按使用条件、和时效等进行分层，进行质量深入分析。

3、排列图。

排列图是在统计分析基础上，对影响质量的各个因素进行逐层分析后，通过直观手段呈现质量影响主要因素或者高频因素的一种质量管理图形，又叫柏拉图，图形的左侧纵坐标是影响频数，右侧纵坐标是影响频率，坐标趋势线是累积频数，横坐标是影响因素从大到小的排列组合4、因果分析图。

因果分析图又叫鱼骨图，是一种以原因作为因素，以结果为质量问题特征的关系图。

用箭头对应来代表。

因果分析图可以通过头脑风暴法来集思广益，调动员工发现质量问题并查找原因的积极性。

5、直方图。

直方图与排列图的作用类似，但是形式不一样。

主要是反映质量问题和管理效果总体分布的一种工具。

通过直方图可以较为直观的看出质量的特征的分布，有利于质量管理的高效准确开展。

6、散布图。

散布图的作用是通过若干数据的对应关系，使得特征和原因分布在一定平面区间内，作为查找质量特征发生原因或者条件的一种借鉴工具。

有利于判断质量问题以及客观条件和发生原因等变量之间的对应关系。

7、控制图。

控制图分为供分析的控制图和供管理用的控制图。

质量管理新旧七种工具质量管理的新旧七种工具其实是一个很有趣的话题。

我们先说说，什么是“七种工具”？这个名字听起来就像是某种神秘的武器库，其实它们就是一些帮助企业提升质量的实用工具。

咱们可以把这些工具分成两个部分：老工具和新工具。

简单来说，老工具就像我们年轻时用的“古董”，而新工具则是闪闪发光的“新玩意儿”。

别小看这些工具，它们就像调味品，能让企业的管理工作变得更美味可口。

1. 老工具的魅力1.1 鱼骨图（因果图）鱼骨图听起来挺有趣的，像是一条鱼的骨架。

其实，它是用来找出问题根源的。

想象一下，你在厨房做饭，突然发现盐不够了，鱼骨图就能帮你分析，为什么会缺盐，是买菜时没注意，还是存货没清点？就像老话说的，“细节决定成败”，只要理清楚原因，解决问题就容易多了。

1.2 控制图控制图就像天气预报，能让你预测出质量的波动情况。

你可以随时查看产品质量的变化，就像监测天气变化一样，如果发现异常，马上调整策略，避免大雨来袭。

这种方法用得多了，你就会发现，预防问题总比事后补救来得省事。

2. 新工具的创新2.1 流程图流程图就像是一本“旅游手册”，告诉你每一步该怎么走。

它能帮助团队理清工作流程，让每个人都知道自己的角色和职责。

这就像在一场比赛中，每个人都有自己的位置，缺了谁都不行。

像《千与千寻》里的小白鼠，流程图能让你避开那些冗余的步骤，直接到达终点。

2.2 五大为什么这个工具听起来很简单，其实却非常有效。

通过问“为什么”来追根溯源，就像是在侦探故事里找线索。

比如，为什么设备故障？因为保养不够。

那为什么保养不够？可能是人手不足。

这样一问，问题一层层揭开，直到找到真正的原因。

这种方法简单但效果杠杠的，让人感叹“真是小问题，大智慧”。

3. 老工具与新工具的结合3.1 提升效率说到这儿，我们不得不提老工具和新工具结合的力量。

就像做菜，老菜谱和新食材的结合能做出不一样的风味。

质量管理也是如此，把老工具的经验和新工具的创新结合起来，才能真正提升效率。

精选文档你我共享质量管理新老七种工具纲要：跟着社会经济的发展，市场的主导地位由买方市场向买方市场转变，市场商品丰富，货源充足，花费者处在了交易的有利趋向上，与此同时花费者对商品的质量提出了更高的要求。

在公司的角度为了适应强烈的市场竞争，在竞争中谋求发展，公司也愈来愈着重产品的质量，以此来提升花费者的满意度，博得市场。

公司在营运的过程中都着眼于供给更为高质量的产品和服务才能达到花费者的需求。

所以质量管理这门科学应运而生，在各个部门获取了宽泛的应用。

公司对全体员工分层次地进行质量管理知识的教育培训，宽泛睁开民众性质量管理小组活动，并创建了一些平常易懂、便于民众参加的管理方法，包含由他们归纳、整理的质量管理的老七种工具和新七种工具，使全面质量管理充分了大批新的内容。

质量管理的手段也不再限制于数理统计，而是全面地运用各样管理技术和方法。

要点字：质量管理；工具；供给链；提升；剖析。

一、前言跟着社会生产力的大发展，产品获取了极大丰富，人们对产品的质量和服务的要求愈来愈高，并且其质量的领域不停拓宽，质量已成为竞争的焦点，要提升质量，我们就不得不运用管理管理中的新老十四种工具。

这十四种工具既能独自使用，又能够依据不一样公司不的不一样要求混淆使用，特别是新的七种工具的使用更能帮助公司进行集体作业和为决议者供给有价值的信息供其决议。

从而提升公司的运作效率和提升产质量量，知足了花费者对产品的质量要求，提升了竞争力，博得了市场。

认识它们发展的历史，学习对它们的不一样理解与运用，将有助于我们更好的将其运用到质量管理中，进一步改良质量。

二、新老七种工具出生的背景20世纪50年月以来，科学技术和工业生产的发展，对证量要求愈来愈高。

要求人们运用“系统工程”的观点，把质量问题作为一个有机整体加以综合剖析研究，实行全员、全过程、全公司的管理。

60年月在管理理论上出现了“行为科学”学派，主张调换人的踊跃性，注意人在管理中的作用。

跟着市场竞争，尤其国际市场竞争的加剧，各国公司都很重视“产品责任”和“质量保证”问题，AAAAAA增强内部质量管理，保证生产的产品使用安全、靠谱。
