盾构隧道检验批质量验收记录(最新)

123456789101第5.4.8条
2第5.4.9条
12345678910
1第5.4.10条
2第5.4.11条
3第5.4.12条
年 月 日
年 月 日
1.1.9防水-11

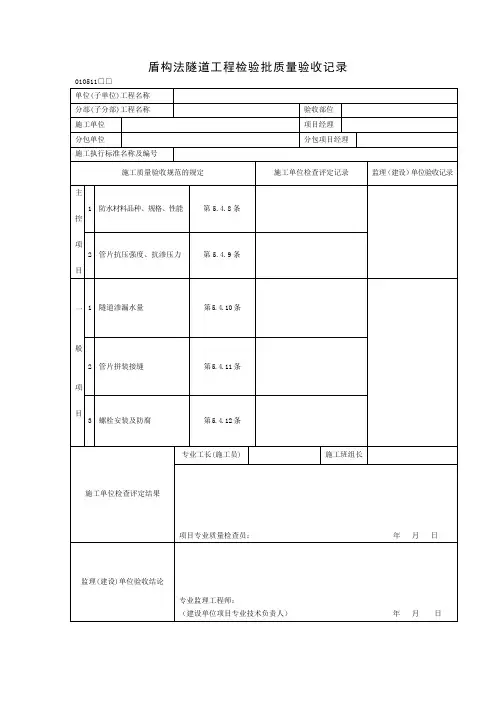

地下盾构法隧道防水施工工程检验批质量验收记录
工程名称
施工单位
施工执行标准名
称及编号
分包单位主控项目施工单位检查评定结果
监理（建设）单位验收结论
防水材料的品种、规格、
性能钢筋混凝土管片的抗压强
度和抗渗压力隧道的渗漏水量管片拼装接缝防水一般项目员等进行验收。

环向及纵向螺栓连接，衬
砌内表面的外露铁件防腐监理工程师（建设单位项目技术负责人）：分包项目经理规范规定
规范规定
项目专业质量检查员：施工单位检查评定记录施工单位检查评定记录
验收部位项目经理专业工长施工班组长
监理（建设）单
位验收记录。

盾构隧道检验批质量验收记录项目名称：盾构隧道工程项目编号：XX-XXX-XXX一、工程概况：本次工程为盾构隧道工程，总长1000米，设计要求为直径10米，设计长度1000米。

二、工程主要材料：1.盾构机：型号XX，参数XX，生产厂家XX2.盾构参数：直径10米，长度1000米3.隧道衬砌：混凝土材料，强度等级为C30，配合比为X:Y:Z4.隧道支撑：钢支撑，规格材质为XX三、质量验收内容：本次质量验收主要包括盾构机工程质量验收和隧道衬砌工程质量验收两部分。

四、盾构机工程质量验收：1.盾构机型号、参数确认：确认盾构机型号、参数是否符合设计要求，包括盾构机直径、长度等。

2.盾构机生产厂家确认：确认盾构机生产厂家是否具备相关生产能力和资质。

3.盾构机操作操作人员配备：确认盾构机操作人员是否具备相关技能和证书。

4.盾构机施工过程控制：对盾构机施工过程进行监控和检查，确保其符合施工规范和要求。

5.盾构机相关设备检验：对盾构机的各项设备进行检验，包括导向系统、推进机构、注浆系统等。

五、隧道衬砌工程质量验收：1.隧道衬砌施工方案确认：确认隧道衬砌施工方案是否符合设计要求和相关规范。

2.隧道衬砌施工过程监控：对隧道衬砌施工过程进行监控和检查，确保其符合施工规范和要求。

3.隧道衬砌材料确认：确认隧道衬砌所使用材料是否符合设计要求和相关规范。

4.隧道衬砌施工质量检验：对隧道衬砌质量进行抽检，包括衬砌厚度、强度等指标。

5.隧道衬砌施工质量验收：对隧道衬砌施工质量进行验收，确保其符合设计要求和相关规范。

六、质量验收结果：经过对盾构机工程和隧道衬砌工程的质量验收，符合设计要求和相关规范，验收合格。

七、存在问题及处理措施：1.盾构机操作人员中有部分人员相关证书过期，需重新培训和考取证书。

2.隧道衬砌部分区域衬砌厚度不符合设计要求，需重新施工。

3.盾构机工程设备部分存在故障，需对故障设备进行维修或更换。

八、质量验收结论：本次盾构隧道工程的质量验收合格，但存在部分问题需要进行处理和整改。

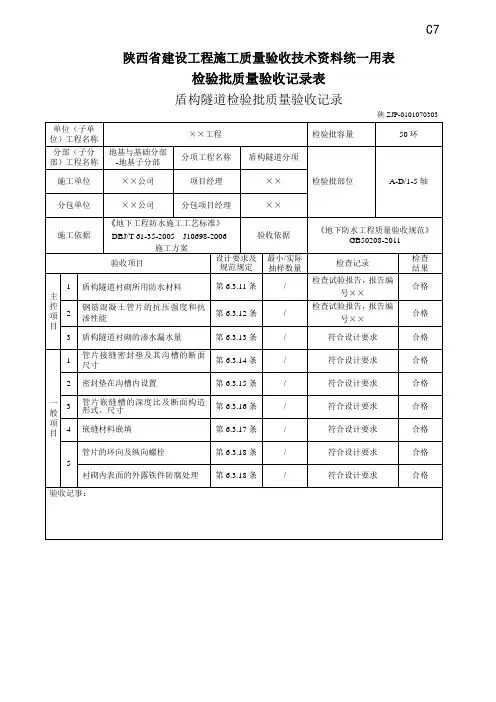

C7 陕西省建设工程施工质量验收技术资料统一用表检验批质量验收记录表盾构隧道检验批质量验收记录陕ZJP-010*******陕西省建设工程质量安全监督总站编印编制说明：一、验收依据1、《建筑工程施工质量验收统一标准》GB 50300-20132、《地下防水工程质量验收规范》GB 50208-2011二、规范摘要《地下防水工程质量验收规范》GB 50208-20113.0.13地下防水工程的分项检验批和抽样数量应符合下列规定：1）主体结构防水工程和细部构造防水工程应按结构层、变形缝或后浇带等施工划分检验批。

2）特殊施工法结构防水工程应按隧道区间、变形缝等施工段划分检验批。

3）排水工程和注浆工程应各为一个检验批4）各检验批的抽样检验数量：细部构造为全数检查，其他均应符合规范规定6.3.10盾构隧道分项工程检验批的抽样数量，应按每连续5环抽查1环，且不得少于3环。

《建筑工程施工质量验收统一标准》GB 50300-20133.0.9检验批抽样样本应随机抽取，满足分部均匀、具有代表性的要求，抽样数量应符合有关专业验收规范的规定，当采用计数抽样时，最小抽样数量应符合表 3.0.9的要求主控项目：1、盾构隧道衬砌所用防水材料必须符合设计要求。

检验方法：检验产品合格证、产品性能检测报告、计量措施和材料进场检验报告。

2、钢筋混凝土管片的抗压强度和抗渗性能必须符合设计要求。

检验方法：检查混凝土抗压强度、抗渗性能检验报告和管片单块检漏测试报告。

3、盾构隧道衬砌的渗漏水量必须符合设计要求。

检验方法：观察检查和检查渗漏水检测记录。

一般项目：1、管片接缝密封垫及其沟槽的断面尺寸应符合设计要求。

检验方法：观察检查记录和检查隐蔽工程验收记录。

2、密封垫在沟槽内应套箍和粘接牢固，不得歪斜、扭曲。

检验方法：观察检查。

3、管片嵌缝槽的深度比及断面的构造形式、尺寸应符合设计要求。

检验方法：观察检查和检查隐蔽工程验收记录。

4、嵌缝材料嵌填应密实、连续、饱满、表面平整、密贴牢固。

盾构法隧道检验批质量验收记录一、工程概况二、施工单位和监理单位本工程的施工单位为XX公司，监理单位为XX公司，他们分别负责施工和质量监督检验。

三、施工工艺及技术流程本工程采用盾构法进行施工，主要工序包括盾构切割及推进、洞身开挖和衬砌施工、环片安装和隧道围岩支护。

具体的施工工艺和技术流程如下：1.盾构切割及推进：盾构机掘进采用机械切割，盾构刀盘采用XX材质，通过液压系统驱动切割机的旋转，实现切割。

切割过程中需要保证刀盘的正常运转，并及时清理切割出的土屑。

2.洞身开挖和衬砌施工：盾构机在推进过程中同时开挖洞身，采用密闭结构。

开挖后，进行人工清理，确保洞身的干净。

然后进行衬砌施工，采用XX材料，通过螺旋输送机将混凝土输送到模具内，然后进行振捣。

衬砌完成后，进行养护。

3.环片安装：在衬砌完成并养护完毕后，进行环片的安装。

环片采用XX材料制作，通过专用设备安装到洞身内。

安装过程中需保证环片的准确位置和稳固性。

4.隧道围岩支护：隧道围岩采用XX方式进行支护，包括喷锚和钢筋混凝土喷涂。

通过围岩支护，保证隧道的整体稳定性和安全性。

四、质量验收内容1.盾构切割质量验收：检查切割出的断面是否光滑整齐，无明显划痕、裂缝等缺陷。

2.洞身开挖质量验收：检查洞身开挖的垂直度、水平度，是否符合设计要求。

3.衬砌施工质量验收：检查衬砌的厚度、平整度、垂直度等，是否符合设计要求。

4.环片安装质量验收：检查环片的准确性和稳固性，是否保证洞身的密闭性和安全性。

5.隧道围岩支护质量验收：检查围岩支护的均匀性、牢固性和地质稳定性，是否能够保证隧道的整体安全性。

五、质量验收结果根据对以上质量验收内容的检查和核实，得出以下结果：1.盾构切割质量验收：切割质量符合设计要求，断面光滑整齐，无明显缺陷。

2.洞身开挖质量验收：洞身开挖垂直度、水平度符合设计要求，洞身整体形状良好。

3.衬砌施工质量验收：衬砌的厚度、平整度、垂直度符合设计要求，衬砌质量达到预期要求。

盾构隧道防水工程检验批质量验收记录工程名称：盾构隧道防水工程工程编号：****工程地点：****一、基本情况本次盾构隧道防水工程检验批质量验收的基本情况如下：1.检验批次：****2.验收日期：****3.验收单位：****4.监理单位：****5.承包单位：****二、验收内容本次盾构隧道防水工程检验批质量验收的内容包括但不限于以下几个方面：1.施工图纸的符合性；2.防水材料的质量和使用情况；3.防水施工工艺的合理性；4.施工现场的环境及安全措施；5.防水施工过程的质量控制。

三、验收结果根据对以上内容的检查和测试，本次盾构隧道防水工程检验批质量验收的结果如下：1.施工图纸的符合性：经过检查，施工图纸与实际施工一致，无违反设计要求之处。

2.防水材料的质量和使用情况：根据供应商提供的质量证明文件和抽样检测结果，确认防水材料符合设计要求，并且未发现使用过程中的质量问题。

3.防水施工工艺的合理性：施工单位按照设计要求和规范进行防水工艺施工，各施工工艺流程合理，施工工艺无错误。

4.施工现场的环境及安全措施：施工现场整洁有序，施工人员佩戴个人防护装备，安全防护设施齐全，未发生安全事故。

5.防水施工过程的质量控制：施工单位采取了各项质量控制措施，并根据施工计划和规范要求进行了检验、检测和记录，各项质量控制指标均符合要求。

四、改进措施在本次盾构隧道防水工程的验收过程中，未发现重大的质量问题。

但是根据现场实际情况和验收过程中的发现，我们提出以下改进措施，以进一步提高施工质量和效率：1.加强施工现场的清洁与整理，确保施工环境的良好；2.进一步强化施工人员的安全培训和防护意识，确保施工过程中的安全；3.定期对防水材料进行抽样检测，确保材料的质量稳定可靠；4.加强对施工工艺的质量控制，提高施工工作的精细化和标准化。

五、结论根据以上检验批质量验收的结果和改进措施，本次盾构隧道防水工程的质量验收工作取得了良好的效果。

施工单位在本次工程中认真履行了施工质量的责任，防水工程符合设计要求，达到了验收标准。
