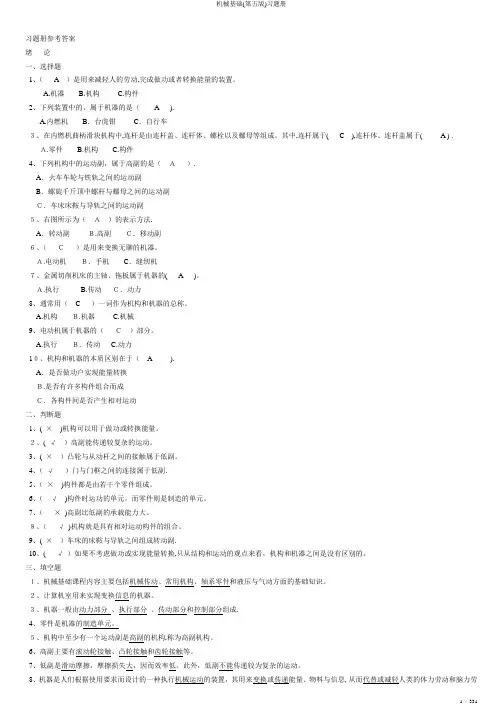

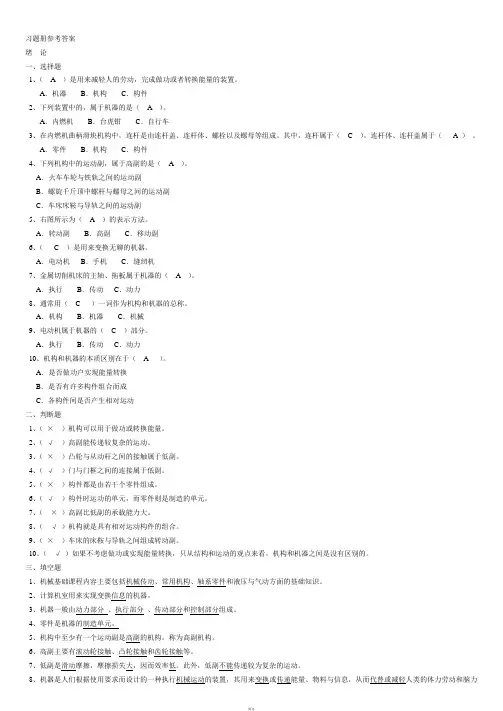

习题册参考答案绪论一、选择题二、判断题三、填空题1．机械传动常用机构轴系零件液压与气动2．信息3．动力部分执行部分传动部分控制部分4．制造单元5．高副6．滚动轮接触凸轮接触齿轮接触7．滑动大低不能8．机械运动变换传递代替或减轻四、术语解释1．机器——是人们根据使用要求而设计的一种执行机械运动的装置，其用来变换或传递能量、物料与信息，以代替或减轻人类的体力劳动和脑力劳动。
2．机构——具有确定相对运动的构件的组合。
3．运动副——两构件直接接触而又能产生一定形式相对运动的可动连接。
4．机械传动装置——用来传递运动和动力的机械装置称为机械传动装置。
五、应用题1．答：2．答：零件：螺钉、起重吊钩、缝纫机踏板、曲轴、构件：自行车链条机构：台虎钳、水泵、机器：车床、洗衣机、齿轮减速器、蒸汽机、3.答：动力部分：发动机传动部分：离合器、变速箱、传动轴、执行部分：车轮控制部分：方向盘、排挡杆、刹车、油门*4．答：略第一章带传动一、选择题二、判断题三、填空题1.主动轮从动轮挠性带2.摩擦型啮合型3.摩擦力运动动力。
4.打滑薄弱零件安全保护5. 无两侧面不接触。
6. 帘布芯绳芯包布顶胶抗拉体底胶7．Y、Z、A、B、C、D、E8．几何尺寸标记。
9．型号基准长度标准编号10．实心式腹板式孔板式轮辐式11．平行重合12．调整中心距安装张紧轮13．弧形凹形变直摩擦力传动能力14．SPZ SPA SPB SPC15.型号基准长度16．啮合带传动齿轮17．单面带双面带节距18. 仪表、仪器、机床、汽车、轻纺机械、石油机械四、术语（标记）解释1．机构传动比-----机构中输入角速度与输出角速度的比值。
2．V带中性层-----当V带绕带轮弯曲时，其长度和宽度均保持不变的层面称为中性层。
3．V 带基准长度L d -----在规定的张紧力下，沿V 带中性层量得的周长，称为V 带基准长度。
4．5．同步带传动------依靠同步带齿与同步带轮齿之间的啮合传递运动和动力，两者无相对滑动，而使圆周速度同步的一种啮合传动，称为同步带传动。
五、应用题1．答：包角是带与带轮接触弧所对应的圆心角。
包角的大小，反映带与带轮轮缘表面间接触弧的长短。
包角越大，带与带轮接触弧的越长，带能传递的功率就越大；反之，所能传递的功率就越小。
为了使带传动可靠，一般要求小带轮的包角α1≥120º。
*2．答：略。
3．解：i 12 ＝21n n ＝21d d d d =2.5 α1 ≈ 180 º－)ad d (d1d2－× 57.3°=174.3°＞120° （适用） 4. 答：因同步带传动具有节能、无润滑油污染、噪声小等特点，故常用于轻工机械上，如箭杆织机、弹力丝机。
因同步带传动具有传动平稳、传动比准确同步传递运动的特点，故常用于精密传动设备上，如录音机、计算机因同步带传动具有效率高、传递功率大故常用于高速大功率机械中，如石油钻机因同步带传动具有无相对打滑，传动比准确特点故常用于汽车上，如桑塔纳轿车*5．答：使V带只受单向弯曲，提高使用寿命；同时也使小带轮的包角不致于过分减小，以满足传动能力的要求。
第二章螺旋传动§2-1 螺纹的种类和应用§2-2 普通螺纹的主要参数§2-3 螺纹的代号标注一、选择题二、判断题三、填空题1. 螺杆螺母旋转直线运动动力2.三角形矩形梯形锯齿形3.管路非螺纹密封螺纹密封4.薄壁微调5. 螺纹大径螺纹升角螺距螺纹升角6. 单线多线四、术语（标记）解释1.螺纹牙型----通过轴线断面上的螺纹轮廓形状。
2.螺距 -----相邻两牙在中径上对应两点间的轴向距离。
3．M 14×1–7H8H ------细牙普通内螺纹；公称直径为12mm；螺距为1mm；中径公差带代号7H；顶径公差带代号8H。
4．G2A—LH ——非螺纹密封的管螺纹；尺寸代号为2；外螺纹公差等级代号A；左旋螺纹。
5．T r 24×14（P7）LH –7e ——梯形外螺纹；公称直径为24mm 导程为14mm ；螺距为7mm；左旋螺纹；中径和顶径公差带代号为7e 。
§2-4 螺旋传动的应用形式一、选择题二、判断题三、填空题1．结构简单工作连续承载能力大传动精度高2．普通螺旋传动差动螺旋传动滚珠螺旋传动。
3．极小微量4．滚珠螺杆螺母滚珠循环装置四、术语解释1．普通螺旋传动----由螺杆和螺母组成的简单螺旋副传动。
2．差动螺旋传动——由两个螺旋副组成的使活动的螺母与螺杆产生差动(即不一致)的螺旋传动。
五、应用题1.解：⑴ 24 mm ⑵ 300 mm/min2.解：⑴L＝0.25mm，活动螺母向右移动；*⑵L＝2.25mm，活动螺母向左移动3.解：⑴n＝0.04 rad ⑵ 120格*4．答：千斤顶的螺母与底座用螺钉连接在一起，螺母固定不动，转动手柄使螺杆回转，并作上升或下降的直线移动，从而托起或放下托盘。
第三章链传动§3-1 链传动概述§3-2 链传动的类型一、选择题二、判断题三、填空题1. 主动链轮从动链轮链条啮合运动动力2. 传动链起重链输送链3．内链板外链板销轴套筒滚子4．开口销弹簧夹过渡链节5．链号排数链节数标准编号四、术语（标记）解释1．链传动的传动比——主动链轮的转速n1与从动链轮的转速n2之比。
2．五、应用题1．答：略2．答：略§3-3 实训环节——台钻速度的调节五、课后思考1.答：因为台钻的电动机所带的塔轮为主动轮，与主轴相连的带轮为从动轮所以在从高速到低速时要先调主动轮。
2.答：V 带装好后，需要检查带的松紧程度是否适合，一般以大拇指按下带10～ 15mm 为宜。
如果不适合则需要对带轮的中心距进行调整或者调整张紧轮。
第四章 齿轮传动§4-1 齿轮传动的类型及应用 §4-2 渐开线齿廓一、选择题二、判断题三、填空题 1. 啮合2. 宽 高 恒定 长3. 转速 反 12i ＝ 21n n ＝12z z4．恒定 高 准确 5．直齿 斜齿 6．基圆（半径） 7．基圆 8．啮合 9. 节圆 10. 渐开线11. 同一基圆上产生的两条反向渐开线 12. 保持不变 四、术语解释1．齿轮传动的传动比——主动齿轮转速与从动齿轮转速之比。
12i ＝21n n ＝12z z 式中，n 1、n 2 —— 主、从动轮的转速（r/min ）； z 1、z 2 —— 主、从动轮齿数。
2．渐开线 ——在某平面上，动直线AB 沿着一固定的圆作纯滚动时，此动直线AB 上任一点K 的运动轨迹CK 称为渐开线。
五、应用题1．解：⑴传动比 12i ＝2.5 ⑵从动轮转速n 2 = 400转/分 *2．答：略§4-3 渐开线标准直齿圆柱齿轮的基本参数和几何尺寸计算 一、选择题二、判断题三、填空题 1. 大 强2. 不相等 越大 零度3. 2004. 15. 第一6. 相等 相等 7．尚未结束 已进入 8. 0.259. 成型铣刀、盘形铣刀、指状铣刀 四、术语解释1．齿形角k ——就单个齿轮而言，在端平面上，过端面齿廓上任意点k 的径向直线与齿廓在该点处的切线所夹的锐角。
2. 模数m ——齿距p 除以圆周率π所得的商。
3. 标准齿轮——具有标准模数和标准齿形角、分度圆上的齿厚和齿槽宽相等、且标准的齿顶高和齿根高的齿轮。
五、应用题1．解：1z ＝30 2z ＝60 m ＝3mm2．解：计算可得：1m ＝5mm ，2m ＝5mm 因为m 1＝m 2，且两齿轮均标准齿轮，即α1＝α2＝α， 所以两齿轮能正确啮合。
3．解：2z ＝75 m 2＝4mm p 2＝12.56mm2d ＝300mm 2a d ＝308mm 2f d ＝290mm4．解：1z ＝30 2z ＝90 a ＝2405．答：按传动比要求， 只有1和3或者1和4配对啮合才能满足传动比的要求。
根据已知条件，得：齿轮1的模数为4mm ，齿轮2的模数为4mm ，齿轮3的模数为5mm ，齿轮4的模数为4mm 。
齿轮1和齿轮4模数相等，因为都是标准齿轮，所以齿形角也相等。
由此可得：齿轮1和齿轮4 满足正确啮合条件。
齿轮1和齿轮4中心距a = 4（24+48）/2 = 144mm ，也满足中心距的要求。
所以，齿轮1和齿轮4 是符合要求的一对。
*6. z ＝ 42§4-4 其他齿轮传动简介一、选择题二、判断题三、填空题1. 强好长2. 法面法面相等相反3. 回转往复直线4. 大好大5．两齿轮大端端面的模数相等两齿轮大端端面的齿形角相等四、术语解释1. 斜齿圆柱齿轮端面——指垂直于齿轮轴线的平面，用t作标记。
2. 斜齿圆柱齿轮法面——指与轮齿齿线垂直的平面，用n作标记。
五、应用题1.解：v＝n1πd1＝n1πmz1n1≈4转2.解：v＝n1πd1＝n1πmz1v＝18840mm/min3.解：z2＝90 n2＝200转/分4．答：略5．答：①两齿轮法向模数相等，即m n1＝m n2 ＝m。
②两齿轮法向齿形角相等，即αn1=αn2 =α。
③两齿轮螺旋角相等，旋向相反，即β1= -β2。
6.答：用范成法。
该图为齿条插刀加工齿轮，它是利用齿轮与齿条啮合时其共轭齿廓互为包络线的原理来切齿的。
把其中一个齿条做成刀具，切出与它共轭的渐开线齿廓。
§4-5 渐开线齿轮失效形式一、选择题二、判断题三、填空题（将正确的答案填在横线上）1．齿面点蚀齿面磨损轮齿折断齿面胶合齿面塑变2．折断3．齿面硬度表面粗糙度值合适的材料组合润滑条件和工作条件4．优质碳素钢、合金结构钢、铸钢、铸铁、5．齿面磨损、轮齿折断、齿面胶合、点蚀、四、术语解释1．渐开线齿轮的失效——齿轮失去了正常的工作能力，称为失效。
2．齿面胶合——当齿轮轮齿在很大压力下，齿面上的润滑油被挤走，两齿面金属直接接触，产生局部高温，致使两齿面发生粘连，随着齿面的相对滑动，较软轮齿的表面金属会被熔焊在另一轮齿的齿面上，形成沟痕，这种现象称为齿面胶合。
五、应用题*1．答：略*2．答：略3. 答：齿面点蚀。
因为接触面很小、应力循环变化、齿面表层就会产生细微的疲劳裂纹、微粒剥落下来而形成麻点。
避免措施：提高齿面硬度。
第五章蜗杆传动§5-1 蜗杆传动概述一、选择题二、判断题三、填空题1. 圆柱蜗杆传动锥蜗杆传动环面蜗杆传动2. 蜗杆蜗轮蜗杆蜗轮运动和动力3．旋向回转方向四、应用题1．答：a) 逆时针 b) → c) 左旋 d)顺时针2．答：蜗杆传动主要应用在卷扬机、升降机（垂直电梯）数控设备中。
机窗分度机构、汽车、仪表、起重运输机械、冶金机械等机械设备中也常用到蜗杆传动。
3. 答：左图为多头螺杆，右图为单头螺杆。
