第六次课层次电路图设计
层次电路图绘制方法层次电路图的基本部件及属性二位全加器层次电路图的绘制
一、层次电路图绘制方法
层次电路图设计方法实际上是一种模块化设计方法。用户可以将待设计的系统划分为多个子系统，每个子系统下面又可以化分为若干个功能模块，每个功能模块还可以再细化为若干个基本模块。设计好每个基本模块，定义好每个基本模块之间连接关系，就可完成整个系统的设计过程。
多个元件的移动：第一步：用Edit菜单命令Selection选中目标（被黄色框框住）第二步：用光标对准被选元件组中的任意一个元件按下鼠标
左键不放，拖动鼠标可移动被选中的元件组到目标位置，松开鼠标左键完成移动操作。（可以执行菜单命令Edit/Move/Move Selection来实现元件移动操作。）
一、层次电路图绘制方法
1、从系统开始，逐级向下进行细化（自顶向下法） 2、从基本模块开始，逐级抽象化（自底向上法） 3、相同电路图重复使用（重复性层次图设计法）
自顶向下法
自底向上法
重复性层次图设计法
二、层次电路图的基本部件及属性
1、方块电路符及属性
2、电路内部端口及属性
实训题2 在放置元件过程中按Space键和按 Tab键有何不同。
第四次课简单电路原理图设计（二）
放大整形电路
元件编号
R1 R2 R3 C1 C2 T D1 D2 D3 D4 D5 U1 U2A
U2B
J
元件值
4.8K 2K 5.1K 0.5uF 10uF 3DG4A 2CK5 2CK5 2CK5 2CK5 2CK5 SN74LS04 SN74LS00

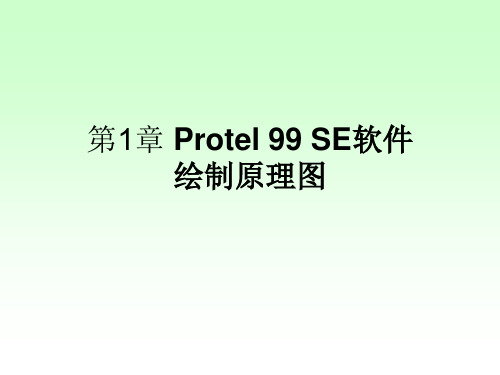

第1章 Protel 99 SE软件绘制原理图PPT课件

第1章 Protel 99 SE软件绘制原理图
• 软件简介 • 原理图设计环境 • 放置元件 • 元件位置调整 • 编辑元件属性 • 原理图布线 • 图形与文字制作 • 元件排列与对齐
1.1 Protel 99 SE软件介绍
1.1.1发展随着电子技术的发展和新型器件的不断出现，电路板的设计变得日益复杂，采用计算机辅助设计方法取代传统的电路板手工设计技术已经成为必然趋势。从1987年美国推出的 TANGO软件开始，电路板的设计软件经历了迅猛的发展，最后Protel公司以Protel 99 SE 这个32位的电路软件站到了这一领域的前例。
↑：
光标上移一个栅格。
↓：
光标下移一个栅格。
Shift+←：光标左移十个栅格。
Shift+→：光标右移十个栅格。
Shift+↑：光标上移十个栅格。
Shift+↓：光标下移十个栅格。
Ctrl+1：放大100倍。
Ctrl+2：放大200倍。
Ctrl+4：放大400倍。
Ctrl+5：放大50倍。
在原理图的编辑过程中，大多是用鼠标操作，但在熟练的情况下使用键盘快捷键可大大提高效率，起到事半公倍作用。以下是一些常用原理图编辑的快捷键，供大家参考和掌握。
PgUp：放大视图。
PgDn：缩小视图。
Home：以光标为中心重画视图。
End：
刷新视图。
Tab：
设计对象处于悬浮状态时，进行属性设置。
设计管理器
设计导航/ 文档浏览器
浏览管理器
设计标签
设计窗口
2 ．设计管理器
(a)
(b)

Protel-99se 介绍PPT课件

执行菜单命令File/New,单击左键，出现对话框，输入文件名（本人姓名），点击Browse选择保存位置，最后点OK键即创建了一个新的设计数据库文件（.ddb），以后与该设计相关的各种文件及信息都将包含在此数据库中。
8
2、启动电路原理图编辑器执行命令File/New,出现对话框选择 Schematic Document 图标，单击OK后创建原理图文件成功，记得命名。
10
3、Protel 99 SE的界面和画面管理，包括各种窗口的打开、关闭和切换，各种工具栏的打开、隐藏和关闭等。设计管理器的打开和关闭执行 View/Design Manager 工具栏的打开和关闭执行 View/toolbars
11
4.装入元件库
1)电路原理图中有两大元素：元件和线路。 2)放置元件首先要查清元件所在的元件库,
3
Protel 99 组成
电路设计部分：原理图设计 Advanced schmatic 电路板设计 Advanced PCB PCB自动布线 Advanced route
4
Protel 99 特点
数据库管理系统：原理图文件、PCB图文件和网络表等，所有文件都存储在一个综合设计数据库中；丰富灵活的编辑功能：cut、copy、paste、 Clear 等交互式全局编辑功能；自动设计功能：电气规则检测、原理图自动生成PCB图、 PCB规则检测、自动布局、自动布线。
二极管
DIODE0.4、0.7
三极管
TO18
晶振
XTAL1
芯片
DIP 引脚总数（双列芯片）
SIP 引脚总数（单列芯片）
20
12.设置打印机及打印输出原理图
设置打印机（演示）其他忽略不讲

Protel99SE原理图与PCB设计第2章课件

2．使用菜单放大与缩小图样显示
2.3 设置图纸
进行原理图设计时，首先我们需要选择合适大小的图纸，然后将元件放置在图纸范围内，并进行原理图的电气连接。
1．选择标准图纸
2.3.1 图纸大小设置
2．自定义图纸
2.3.2 图纸方向
1．设置图纸方向
2．设置图纸标题栏
图纸设置是纵向还是横向，以及边框的颜色的设置等，可使用菜单命令 Design/Options来实现。 Schematic允许电路图图纸在显示及打印时选择为横向（Landscape）或纵向（Portrait）格式。具体设置可在 Options操作框中的Orientation（方位）下拉列表框中选取。通常情况下，在绘制及显示时设为横向，在打印时设为纵向打印。
2.1 电路原理图的设计步骤
第1章主要讲述了Protel 99 SE的文件操作以及主要特点，以及相关的基础知识。本章正式进入电路设计系统的讲解。电路设计的第一步是进行原理图设计，所以本章先讲述Protel 99 SE原理图设计基础知识。
2.1.1 电路板设计的一般步骤
1．电路原理图的设计 2．生成网络表 3．印制电路板的设计 4．生成印制电路板报表
2.5.3 设置光标
光标是指在画图、放置元器件和连接线路时的光标形状。设定光标可以选择执行菜单Tools/ Preferences命令。系统提供了Large Cursor 90、Small Cursor 90和Small Cursor 45三种光标类型，如图2-15所示。
（a）大光标
（b）小光标
在设计原理图时，图纸上的网格为放置元器件、连接线路等设计工作带来了极大的方便。在进行图纸的显示操作时，可以设置网格的种类以及是否显示网格，也可以对光标的形状进行设置。

精品课件-Protel 99 SE原理图及PCB设计实例-ppt-5

1 3
2
S1 C2
U3A 4011
C1 0 . 01 u
1u
R2
R3
1k
10k
4 Y3
com
DS3 R ED
DS2 R ED
com
g f e d c b a
130
9 1 2 4 6 7
130
14
b 13
c 12
d 11
910
g 15
14
R 26~R20 200
U6 4511
a
f e
D C B A
3 LT 4 BI 5 LE
项目5 原理图综合设计实例
学习目标
1．掌握原理图设计的流程和基本方法。 2．综合运用所学知识绘制不同类型的原理图。 3．掌握利用原理图生成原理图元件库的方法。 4．熟练进行原理图的编辑与调整。
任务一 555多谐振荡器原理图设计
VCC
4ห้องสมุดไป่ตู้
VCC 8
1．555多谐振荡器（音频） R1
原理图
1 0k
2．555多谐振荡器（音频）
原理图设计步骤
R2
3．由原理图生成原理图
1 0k
元件库
7
DIS
6
THR
2
TR IG
C1 0 .0 2 2u
GND 1
CVolt 5
R
U1 NE55 5
C2
Q
3
4 7u
YS 8Ω
C3 0 .0 1 u
图5-1 555多谐振荡器（音频）原理图
任务二原理图的编辑与调整
1．移动和拖动 2．排列和对齐
3．元件标号的自动标注图5-4 Annotate对话框

Protel99-se全套PPT课件 613 完整版

10
图1.4 保存文件对话框
单击保存按钮，然后单击新建设计数据库对话框中的 OK按钮，则建立了一个新的设计数据库文件。
11
菜单栏文件标签
工作窗口主工具栏
文件管理器状态栏和命令栏
图1.5 设计数据库设计环境
12
4. 为设计数据库文件设立密码
单击Password 选项卡
13
1 选中Yes
2 输入并确认密码
3 单击 OK 图1.6 设计数据库文件的密码设置对话框
14
1.2.2 设计数据库文件结构新设计数据库在创建之后，同时被创建的还有一个设计组文件夹、回收站和一个Documents文件夹。
设计导航树
设计数据库名称
设计组文件夹
回收站文件夹
15
用户建立的各种文件
图 1.7 设计数据库文件结构
设计组文件夹Design Team用于存放权限数据，包括三个文件夹。 Members文件夹：包含能够访问该设计数据库的所有成员列表； Permissions文件夹：包含各成员的权限列表； Sessions文件夹：是设计数据库的网络管理，包含处于打开状态的属于该设计数据库的文档或者文件夹的窗口名称列表。回收站Recycle Bin用于存放临时性删除的文档。 Documents文件夹一般用于存放用户建立的文件夹和各种文档。
Protel99 se应用基础
第0章 Protel 99 SE 使用基础
目标
• • • • 1 2 3 4 掌握印制板的设计流程，够熟练做出原理图，并将其转化成印制板图能够创建元件库、封装库能够按照设计要求对电路板合理布局布线
课程计划
• • • • • protel 99应用基础电路原理图的设计印刷电路板的设计创建元件库创建封装库

protel99se原理图绘制教程ppt课件

掌握计算机辅助设计的根本技艺。为更好的学习后继课程打好根底。作为一项根本技艺，为毕业设计和未来走向任务岗位做好充分的预备。
▪ 信号发生器
数字示波器54642A
产品引见
MP3原理图型：100兆以太网集线器端口类型：RJ-45 端口数：8 可堆叠性：是传输速率（Mbps）：10/100
〔3〕Designator：流水序号。
〔4〕Part Type：显示在绘图页中的元件称号，默许值与元件库中称号“Lib Ref〞一致。
改动元件属性
〔5〕Sheet Path：成为绘图页元件时，定义下层绘图页的途径。〔6〕Part：定义子元件序号，如与门电路的第一个逻辑门为1，第二个为2等。〔7〕Selection：切换选取形状。〔8〕Hidden Pins：能否显示元件的隐藏引脚。〔9〕Hidden Fields：能否显示“Part Fields 1-8〞、“Part Fields 9-16〞选项卡中的元件数据栏。〔10〕Field Name：能否显示元件的数据栏称号。
LOGO
Protel 99 SE 教程
原码任务室
原理图的设计制造
1 Protel 99 SE简介
2 原理图设计
3 制造原理图元件
4
完成原理图设计
Protel 99 SE的组成
Protel 99 SE主要由原理图设计系统、印制电路板设计系统两大部分组成。
Protel 99 SE的组成
原理图设计系统：这是一个易于运用的具有大量元件库的原理图编辑器，主要用于原理图的设计。它可以为印制电路板设计提供网络表。该编辑器除了具有强大的原理图编辑功能以外，其分层组织设计功能、设计同步器、丰富的电气设计检验功能及强大而完善的打印输出功能，运用户可以轻松完成所需的设计义务。

Protel_99SE培训课件精品资料

3. 信号模拟仿真系统
在原理图上进行信号模拟仿真系统
总流程

原理图设计建立用户数据库文件——ddb 建立用户原理图文件——sch 网络表生成建立原理图文件的网络表 PCB设计建立用户印刷电路板文件——PCB 定义PCB尺寸——Multi Layer 定义布线区间——Keep Out Layer 加载网络表——Design__Load Nets 确定器件位置——布局自动布线——Auto Route__ALL…__Route All
焊盘属性设置对话框
四角放置螺丝孔

在KeepOutLayer层（禁止布线层）中画四个焊盘即可。
焊盘
禁止布线层
要切换器件库

找到对应的器件库时，器件会显示出来，选择好器件
常用元件的关键字 DIODE:二极管 CAP：电容 RES：电阻 SW：按键

器件放置 Place按钮，开始放置设置器件属性：TAB Lib Ref：器件名称——该器件在SCH器件库中名称 Foot print：器件封装—— 对应PCB器件库中名称 Designator：器件标号 Part Type：器件型号或器件参数 Part：多封装器件局部部分
•SCH文件主要使用的快速按钮
绘图注意事项
先绘制出延长导线，在导线的上方放置标号绘制时要注意节点的位置

电气规则检查
原理图绘制窗中执行Tools工具|ERC… ERC对话框各选项定义： Multiple net names on net:检测“同一网络命名多个网络名称”的错误 Unconnected net labels:“未实际连接的网络标号”的警告性检查 Unconnected power objects:“未实际连接的电源图件” 的警告性检查 Duplicate sheet mnmbets:检测“电路图编号重号” Duplicate component designator:“元件编号重号” bus label format errors:“总线标号格式错误”

Protel99SE原理图与PCB设计第9章课件

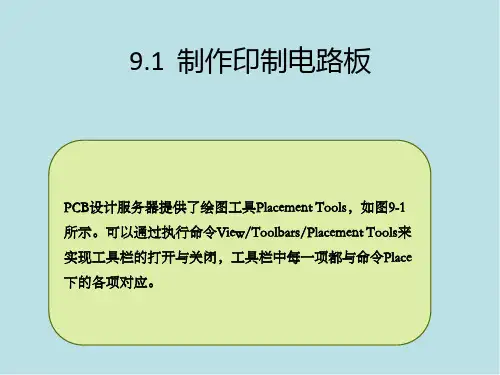

1）首先单击绘图工具栏中的按钮，或选择执行Place/Arc(Center)命令。 2）执行命令后，光标变成了十字形状，将光标移到所需的位置，单击鼠标左键，确定圆弧的中心。 3）将光标移到所需的位置，单击鼠标左键，确定圆弧的起点，再移动鼠标到适当位置单击鼠标左键，确定圆弧的终点。 4）单击鼠标左键确认，即可得到一个圆弧
9.3.2 使用向导生成电路板
9.4 网络表与元器件的装入
电路板规划好后，接下来的任务就是装入网络表和元件封装。在装入网络表和元件封装之前，必须装入所需的元件封装库。如果没有装入元件封装库，在装入网络表及元件的过程中程序将会提示找不到元件封装，从而导致装入过程失败。
9.4.1 装入元器件库
9.1.9 绘制圆弧或圆
1．边缘法
2．中心法
1）首先单击绘图工具栏中的按钮，或选择执行Place/Arc(Edge)命令。 2）执行该命令后，光标变成了十字形状，将光标移到所需的位置，单击鼠标左键，确定圆弧的起点。然后再移动鼠标到适当位置单击鼠标左键，确定圆弧的终点。 3）单击鼠标左键确认，即得到一个圆弧。
9.1.12 放置切分多边形
切分多边形与多边形类似，不过它是用来切分内部电源层（Internal Plane）或接地层的。下面讲述放置切分多边形的方法。
9.1.13 放置房间定义
在对电路图布线获取PCB图形时，可以将元件、元件类或封装分配给一个房间，房间可以定义在顶层或底层，并且可以确定目标保持在其内或其外。当移动房间时，房间内的实体也随之移动。房间定义可以设定无效，也可以被锁定。
2．导线删除
●导线段的删除 ●两焊盘间导线的删除 ●删除相连接的导线 ●删除同一网络的所有
9.9 自动布线

Protel99SE(第9章)(PCB元器件制作)精品PPT课件

在这里可以设定元件的外形形式。
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
9.4 创建一个新PCB元件
例如
9.5 利用向导创建PCB新元件
可以执行菜单命令【 Tools】/【 New Component 】或单击元件编辑浏览器上的【Add 】按钮，弹出左图所示的对话框。
单击【Next】按钮将正式进入PCB元件向导。这时，程序将弹出左图所示的对话框。
谢谢你的到来
学习并没有结束，希望大家继续努力
Learning Is Not Over. I Hope You Will Continue To Work Hard
演讲人：XXXXXX 时间：XX年XX月XX日
(5)插针式二极管封装
插针式二极管封装表示
DIODExxx
其中xxx表示功率例如：DIODE0.4
发光二极管封装表示：
LEDx
其中x表示发光二极管的直径（mm）例如：LED0.5
(6)插针式集成电路
a.单列直插式集成电路封装表示
SIPxx
其中xx表示管脚数例如：SIP5
b.双列直插式集成电路封装
双列直插式集成电路封装表示
DIPxx
其中xx表示管脚数例如：DIP8
2、表面安装式元器件（SMC）
贴片电阻
贴片电感
(1)表面安装电阻、电容
由4位数字表示：长、宽
(2)表面安装二极管、三极管、场效应管封装表示
