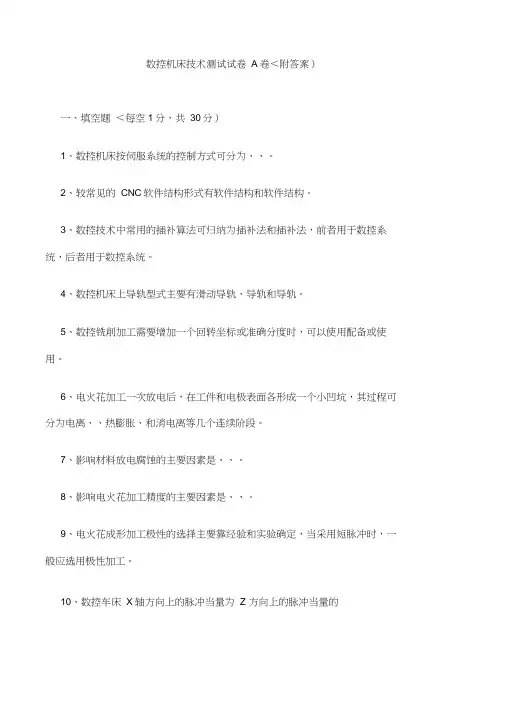

数控机床技术测试试卷A卷<附答案)一、填空题<每空1分，共30分)1、数控机床按伺服系统的控制方式可分为、、。

2、较常见的CNC 软件结构形式有软件结构和软件结构。

3、数控技术中常用的插补算法可归纳为插补法和插补法，前者用于数控系统，后者用于数控系统。

4、数控机床上导轨型式主要有滑动导轨、导轨和导轨。

5、数控铣削加工需要增加一个回转坐标或准确分度时，可以使用配备或使用。

6、电火花加工一次放电后，在工件和电极表面各形成一个小凹坑，其过程可分为电离、、热膨胀、和消电离等几个连续阶段。

7、影响材料放电腐蚀的主要因素是、、。

8、影响电火花加工精度的主要因素是、、。

9、电火花成形加工极性的选择主要靠经验和实验确定，当采用短脉冲时，一般应选用极性加工。

10、数控车床X 轴方向上的脉冲当量为Z 方向上的脉冲当量的。

11、数控机床的日常维护与保养主要包括、、等三个方面内容。

12、3B 格式的数控系统没有功能，确定切割路线时，必须先根据工件轮廓划出电极丝中心线轨迹，再按编程。

13、旋转变压器和感应同步器根据励磁绕组供电方式的不同，可分为工作方式和工作方式。

二、判断题<每题1分，共10分，正确打√错误打×)1、更换电池一定要在数控系统通电的情况下进行。

否则存储器中的数据就会丢失，造成数控系统的瘫痪。

<)2、数控机床几何精度的检测验收必须在机床精调后一次完成，不允许调整一项检测一项。

<)3、数控铣削螺纹加工，要求数控系统必须具有螺旋线插补功能。

<)4、电火花成形加工在粗加工时一般选择煤油加机油作为工作液。

<)5、当脉冲放电能量相同时，热导率愈小的金属，电蚀量会降低。

<)6、开环数控机床，进给速度受到很大限制，其主要原因是步进电机的转速慢。

7、当数控机床具有刀具半径补偿功能时，其程序编制与刀具半径补偿值无关。

8、只有加工中心机床能实现自动换刀，其它数控机床都不具备这一功能<) <)<)9、M08 指令功能在程序段运动结束后开始。

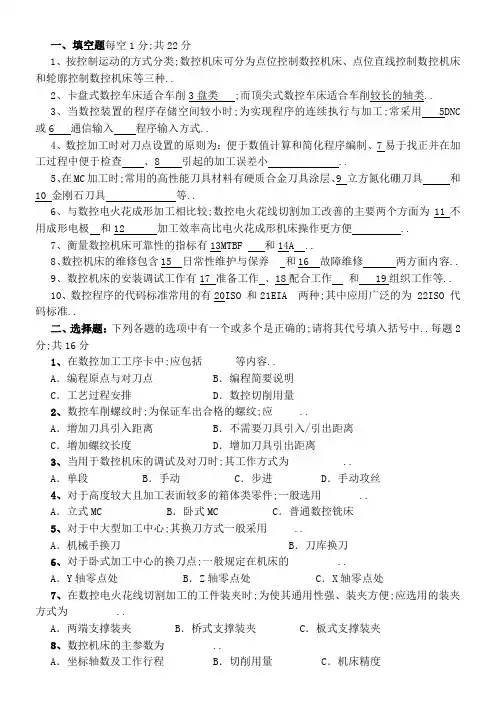

一、填空题每空1分;共22分1、按控制运动的方式分类;数控机床可分为点位控制数控机床、点位直线控制数控机床和轮廓控制数控机床等三种..2、卡盘式数控车床适合车削3盘类 ;而顶尖式数控车床适合车削较长的轴类..3、当数控装置的程序存储空间较小时;为实现程序的连续执行与加工;常采用 5DNC 或6 通信输入程序输入方式..4、数控加工时对刀点设置的原则为：便于数值计算和简化程序编制、7易于找正并在加工过程中便于检查、8 引起的加工误差小 ..5、在MC加工时;常用的高性能刀具材料有硬质合金刀具涂层、9 立方氮化硼刀具和10 金刚石刀具等..6、与数控电火花成形加工相比较;数控电火花线切割加工改善的主要两个方面为11不用成形电极和12 加工效率高比电火花成形机床操作更方便 ..7、衡量数控机床可靠性的指标有13MTBF 和14A ..8、数控机床的维修包含15 日常性维护与保养和16 故障维修两方面内容..9、数控机床的安装调试工作有17 准备工作、18配合工作和 19组织工作等..10、数控程序的代码标准常用的有20ISO 和21EIA 两种;其中应用广泛的为 22ISO 代码标准..二、选择题：下列各题的选项中有一个或多个是正确的;请将其代号填入括号中..每题2分;共16分1、在数控加工工序卡中;应包括等内容..A．编程原点与对刀点 B．编程简要说明C．工艺过程安排 D．数控切削用量2、数控车削螺纹时;为保证车出合格的螺纹;应 ..A．增加刀具引入距离 B．不需要刀具引入/引出距离C．增加螺纹长度 D．增加刀具引出距离3、当用于数控机床的调试及对刀时;其工作方式为 ..A．单段 B．手动 C．步进 D．手动攻丝4、对于高度较大且加工表面较多的箱体类零件;一般选用 ..A．立式MC B．卧式MC C．普通数控铣床5、对于中大型加工中心;其换刀方式一般采用 ..A．机械手换刀 B．刀库换刀6、对于卧式加工中心的换刀点;一般规定在机床的 ..A．Y轴零点处 B．Z轴零点处 C．X轴零点处7、在数控电火花线切割加工的工件装夹时;为使其通用性强、装夹方便;应选用的装夹方式为 ..A．两端支撑装夹 B．桥式支撑装夹 C．板式支撑装夹8、数控机床的主参数为 ..A．坐标轴数及工作行程 B．切削用量 C．机床精度三、判断题：在下列各题的括号内;正确的打“√”;错误的打“×”每题1分;共10分1、数控加工的工序设计应采用集中原则..2、与普通车床相比较;数控车床的传动链短、床头箱的结构要复杂一些..3、数控机床的坐标联动数越多;对工件的装夹要求就越高;加工工艺范围越大..4、曲面的粗、精加工要用球头铣刀..5、在大部分数控系统中;四、五坐标联动加工的刀具半径补偿和刀具长度补偿功能无效..6、为减少换刀次数;减少空行程及不必要的定位误差;在MC加工时;其加工顺序应选择区域方式;即用一把刀具加工完所有相同区域后再换刀..7、数控电火花成形精加工时所用工作液;宜选用水基工作液..8、数控电火花线切割一块毛坯上的多个零件或加工大型工件时;应沿加工轨迹设置一个穿丝孔..9、根据数控机床参数进行故障诊断时;修改后的机床参数需存于存储器中..10、数控机床的定位精度高;其切削精度就一定高..四、简答题共26分1、加工中心加工时的定位基准选择有哪些原则与一般数控铣削编程相比较;MC程序编制安排与调试有哪些不同12分2、简述数控电火花成形加工的原理;说明影响其加工精度的主要因素8分3、数控机床的故障诊断一般按哪些步骤进行6分五、综合编程题共26分1、用内径粗/精车循环指令编制下图1所示零件的数控加工程序..要求对刀点在80;80处;循环起始点在6;5;切削深度为1.5mm半径量;X和Z方向的精加工余量均为0.3mm;图中点划线部分为工件毛坯..14分解：数控加工程序如下：N010 T0101N020 G50 X80.0 Z80.0；坐标系设定N030 S400 M03；N040 X6 Z5；NO50 G71 P90 Q170 U0.6 W0.3 D1.5 F100；粗车循环；N060 G00 X80.0 Z80.0；N070 T0202；N080 G00 G42 X6 Z5；N090 X44；N100 G01 W-20 F80；N110 U-10 W-10；N120 W-10；N130 G03 U-14 W-7 R7；N140 G01 W-10；N150 G02 U-10 W-5 R5；N160 G01 Z-80；N170 U-4 W-2；N180 G70 P90 Q170；精车循环N190 G40 X4；N200 G00 Z80；N210 X80；N220 M02；程序结束二、选择题：1、A、B、D2、A、D3、A、B、C4、B5、A6、A7、B..8、 A、B..三、判断题√×××√√××√×一、选择题25分1．数控机床指的是..A、装有 PLC的专用机床；B、带有坐标轴位置显示的机床；C、装备了CNC系统的机床；D、加工中心..2．下列关于数控机床组成的描述不正确的是A、数控机床通常是由控制装置、数控系统、机床本体组成；B、数控机床通常是由控制装置、数控装置、伺服系统、测量反馈装置、辅助控制装置和机床组成；C、数控机床通常是由控制装置、数控系统、伺服系统、机床组成；D、数控机床通常是由键盘、数控装置、伺服系统、测量反馈装置和机床组成..3．按照机床运动的控制轨迹分类;加工中心属于的数控机床..A、轮廓控制B、直线控制C、点位控制D、远程控制4．通常所说的数控系统是指..A、主轴驱动和进给驱动系统；B、数控装置和驱动装置；C、数控装置和主轴驱动装置；D、数控装置和辅助装置..5．下列哪项工作不属于数控编程的范畴..A、数值计算B、制作控制介质C、确定走刀路线D、对刀、设定刀具参数6．下列指令属于准备功能字的是..A 、G01 B、M08 C、T01 D、S5007．根据加工零件图样选定的编制零件程序的原点是..A、机床原点B、编程原点C、加工原点D、刀具原点8．感应同步器滑尺上的正弦绕组和余弦绕组相距 ..A、1 个节距B、1/2 个节距C、1/4 个节距D、2个节距9．光栅栅距为0.02mm;指示光栅与标尺光栅间的夹角为 0.001 弧度;则莫尔条纹的宽度约为 ..A、20mmB、5mmC、8mmD、0.0002mm10．CNC系统中的PLC是 ..A、可编程逻辑控制器B、显示器C、多微处理器D、环形分配器11．在现代CNC系统中;插补功能的实现通常采用..A、粗插补由软件实现;精插补由硬件实现B、全部硬件实现C、粗插补由硬件实现;精插补由软件实现D、无正确答案12．“CIMS”的中文含义是..A、柔性制造系统B、计算机集成制造系统C、计算机辅助制造系统D、自动化工厂13．在下列指令中;具有非模态功能的指令是..A、G40B、G53C、G04D、G0014．型腔类零件的粗加工;刀具通常选用..A、球头铣刀B、键槽铣刀C、立铣刀D、模具铣刀15．车削中心与数控车床的主要区别是..A、刀库的刀具数多少B、有动力刀具和C轴C、机床精度的高低D、机床速度的快慢16．数控铣床加工轮廓时;一般最好沿着轮廓进刀..A、法向B、切向C、450方向D、任意方向17．四轴数控机床三联动的含义是..A、四轴中只有三个轴可以运动B、有四个控制轴、其中任意三个轴可以联动C、数控系统能控制机床四轴联动D、有四个控制轴、其中任意四个轴可以联动18．铣削加工中应尽量采用;可以提高零件的表面质量..A、顺铣B、逆铣C、顺、逆铣均可D、先顺铣、后逆铣19．对于一个四位二进制接触式码盘来说;其码道数和分辨率分别为：A、16和22.5°B、4和22.5°C、16和2π/16D、4和π/1620．数控机床上加工零件时;刀具相对于零件运动的起始点;称为：A、对刀点B、换刀点C、机械原点D、起点21．数控机床进给驱动系统采用直流伺服电机的调速常采用调速方式..A、调节电枢电压B、调节磁通C、调节电阻D、变频调速22．步进电动机的转速主要取决于..A、电脉冲的总数B、电流的大小C、电脉冲的频率D、电压的高低23．FMS由组成..A、制造工作站、清洗工作站、测量站B、数控机床、工业机器人、中央刀库C、制造工作站、自动化物料储运系统、加工中心D、FMS管理与控制系统、自动化物料储运系统、制造工作站24．采用数据采样插补亦称时间分割法时;插补周期和位置反馈采样周期的关系是..A、后者大于前者B、后者是前者的整数倍C、两者必须相等D、前者是后者的整数倍25．鉴相式伺服系统中采用;鉴别两个输入信号的相位差和相位超前、滞后的关系..A、鉴相器B、基准脉冲发生器C、分频器D、伺服放大电路二、简答题25分1.数控机床按伺服系统分类;分哪几类简答各类的特点..4分2.简述在数控编程中采用刀具半径补偿功能的含义和作用4分3.何谓加工中心为什么数控加工中心上需要主轴准停装置4分4.列表曲面轮廓零件的数学处理主要完成什么工作写出两种常用的列表曲面的拟合方法..4分5.DDA法提高插补精度的措施是什么具体含义是什么4分6. 数控机床的主传动方式主要有几种电主轴属于哪种方式简要说明电主轴的结构..5分三、插补计算题20分1．试推导第Ⅲ象限逆圆弧逐点比较法插补公式;并用其插补一段第Ⅲ象限逆圆弧：起点A－6;0;终点B0;－6;圆心O0;0;画出插补后的实际轨迹图..插补计算过程以节拍表的形式给出10分2．用DDA法插补直线OA;起点O0;0;终点A7;6;设寄存器为三位二进制寄存器;以表格的形式给出插补计算过程;并画出插补轨迹图..10分四、编程题30分1.12分有一采用四相八拍驱动方式的步进电机;其转子有90个齿;经丝杠螺母副驱动工作台作直线运动;丝杠的导程为7.2mm;齿轮的传动比i＝z1/z2＝1/5..求：1步进电机的步距角；3分 2工作台的脉冲当量；3分 3 设计用MCS-51单片机控制的x向反向走一步的环形分配器子程序;列出环形分配表..已知输出信号从P1口的低四位输出;P1口的高四位全置“1”..6分2．18分编制下图零件内槽轮廓和4个Φ8孔的数控精加工程序;要求在图中标出所建立的工件坐标系、所采用的刀具、走刀路线..T1为Φ8钻;长度为40mm；T2为Φ8mm立铣刀..。

数控机床技术测试试卷A卷＜附答案）一、填空题＜每空1分，共30分）1、数控机床按伺服系统的控制方式可分为、、。

2、较常见的CNC软件结构形式有软件结构和软件结构。

3、数控技术中常用的插补算法可归纳为插补法和插补法，前者用于数控系统，后者用于数控系统。

4、数控机床上导轨型式主要有滑动导轨、导轨和导轨。

5、数控铣削加工需要增加一个回转坐标或准确分度时，可以使用配备或使用。

6、电火花加工一次放电后，在工件和电极表面各形成一个小凹坑，其过程可分为电离、、热膨胀、和消电离等几个连续阶段。

7、影响材料放电腐蚀的主要因素是、、。

8、影响电火花加工精度的主要因素是、、。

9、电火花成形加工极性的选择主要靠经验和实验确定，当采用短脉冲时，一般应选用极性加工。

10、数控车床X轴方向上的脉冲当量为Z 方向上的脉冲当量的11、数控机床的日常维护与保养主要包括、、等三个方面内容。

12、3B 格式的数控系统没有功能，确定切割路线时，必须先根据工件轮廓划出电极丝中心线轨迹，再按编程。

13、旋转变压器和感应同步器根据励磁绕组供电方式的不同，可分为工作方式和工作方式。

二、判断题<每题1分，共10分，正确打√错误打×)1、更换电池一定要在数控系统通电的情况下进行。

否则存储器中的数据就会丢失，造成数控系统的瘫痪。

<)2、数控机床几何精度的检测验收必须在机床精调后一次完成，不允许调整一项检测一项。

<)3、数控铣削螺纹加工，要求数控系统必须具有螺旋线插补功能。

<)4、电火花成形加工在粗加工时一般选择煤油加机油作为工作液。

<)5、当脉冲放电能量相同时，热导率愈小的金属，电蚀量会降低。

<)6、开环数控机床，进给速度受到很大限制，其主要原因是步进电机的转速慢。

<)7、当数控机床具有刀具半径补偿功能时，其程序编制与刀具半径补偿值无关。

<)8、只有加工中心机床能实现自动换刀，其它数控机床都不具备这一功能<)9、M08指令功能在程序段运动结束后开始。

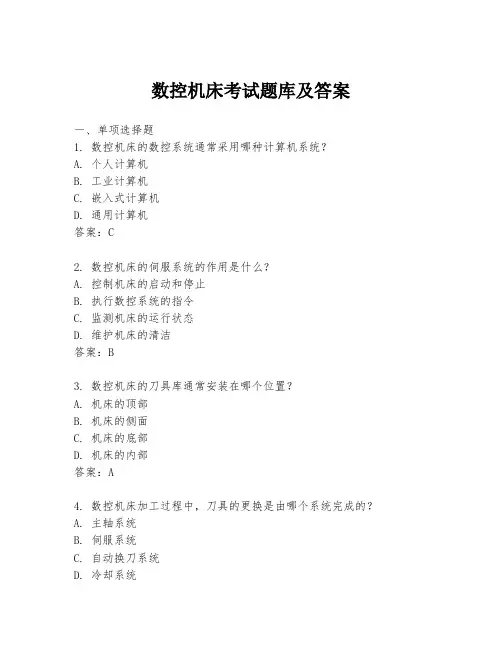

数控技术试题及答案一、单选题（每题2分，共20分）1. 数控机床中，G代码用于表示：A. 速度B. 坐标C. 程序段D. 进给率答案：C2. 以下哪个不是数控机床的组成部分？A. 控制系统B. 伺服系统C. 传动系统D. 液压系统答案：D3. 数控编程中，绝对编程和增量编程的主要区别在于：A. 坐标系B. 程序段C. 进给速度D. 刀具类型答案：A4. 在数控加工中，刀具半径补偿的作用是：A. 提高加工精度B. 减少刀具磨损C. 增加加工速度D. 降低噪音答案：A5. 以下哪个不是数控机床的坐标轴？A. X轴B. Y轴C. Z轴D. R轴答案：D6. 数控机床的伺服系统主要控制的是：A. 刀具B. 工件C. 机床主轴D. 机床移动部件答案：D7. 在数控加工中，刀具路径的正确性主要取决于：A. 刀具类型B. 刀具寿命C. 刀具路径规划D. 刀具尺寸答案：C8. 数控机床的润滑系统的主要作用是：A. 减少摩擦B. 增加速度C. 减少噪音D. 提高精度答案：A9. 以下哪个不是数控编程的步骤？A. 工艺分析B. 编写程序C. 调试程序D. 机床操作答案：D10. 数控机床的控制系统通常由以下哪些部分组成？A. 硬件B. 软件C. 操作面板D. 所有选项答案：D二、判断题（每题1分，共10分）1. 数控机床的编程语言只有G代码和M代码。

（错误）2. 数控机床的精度主要取决于机床的制造精度。

（正确）3. 数控机床的刀具寿命与加工速度无关。

（错误）4. 数控机床的润滑系统可以提高机床的工作效率。

（正确）5. 数控机床的伺服系统不需要维护。

（错误）6. 数控机床的控制系统只负责接收指令。

（错误）7. 数控机床的坐标轴都是直线轴。

（错误）8. 数控机床的刀具半径补偿可以自动完成。

（正确）9. 数控机床的传动系统只包括齿轮和皮带。

（错误）10. 数控机床的调试程序是编程的最后步骤。

（正确）三、简答题（每题5分，共20分）1. 简述数控机床的工作原理。

数控试题库及答案数控技术是现代制造业中不可或缺的一部分，它涉及到编程、操作、维护等多个方面。

为了帮助学生和从业人员更好地掌握数控技术，下面是一个数控试题库及答案的示例，供学习和参考。

# 数控试题库及答案一、选择题1. 数控机床的英文缩写是：- A. NC- B. CNC- C. CAD- D. CAM答案：B2. 数控机床的伺服系统主要作用是：- A. 提供电源- B. 驱动机床运动- C. 控制机床温度- D. 监测机床状态答案：B3. 下列哪个不是数控编程中的常见指令？- A. G00- B. M03- C. T01- D. F500答案：D（F指令通常用于指定进给速度）4. 在数控编程中，绝对编程和增量编程的区别是：- A. 绝对编程使用机床坐标系，增量编程使用工件坐标系- B. 绝对编程使用工件坐标系，增量编程使用机床坐标系- C. 两者没有区别- D. 两者的区别在于编程语言答案：A5. 数控机床的刀库主要用于：- A. 存储刀具- B. 快速换刀- C. 调整刀具角度- D. 所有上述选项答案：B二、判断题1. 数控机床的精度只取决于机床本身的制造精度。

（错误）2. 数控编程中的G代码和M代码都是模态代码。

（正确）3. 数控机床的伺服电机可以独立控制每个轴的移动。

（正确）4. 数控机床的数控系统只能用于金属切削加工。

（错误）5. 数控机床的维护不需要定期进行。

（错误）三、简答题1. 简述数控机床的组成。

答案：数控机床主要由数控系统、伺服系统、机床本体、主轴系统、刀库和换刀装置、辅助装置等组成。

2. 解释数控编程中的G代码和M代码的区别。

答案：G代码是运动控制代码，用于控制机床的运动轨迹和速度等；M代码是辅助功能代码，用于控制机床的辅助设备和操作，如换刀、冷却液的开关等。

3. 数控机床的维护包括哪些方面？答案：数控机床的维护包括日常清洁、定期检查、润滑系统维护、电气系统检查、机械部件的检查和调整等。

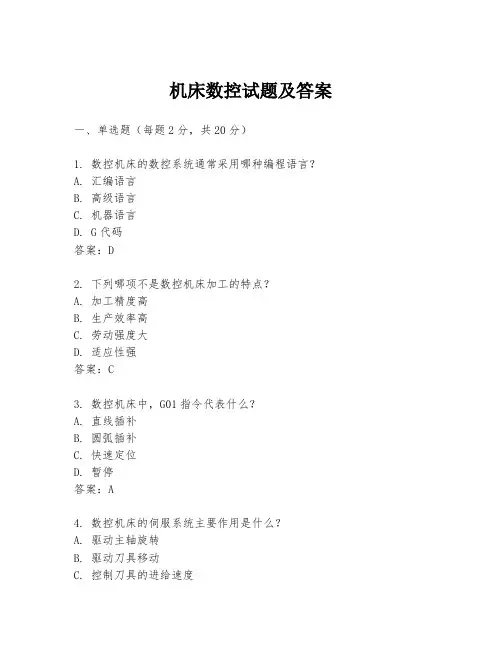

机床数控试题及答案一、单选题（每题2分，共20分）1. 数控机床的数控系统通常采用哪种编程语言？A. 汇编语言B. 高级语言C. 机器语言D. G代码答案：D2. 下列哪项不是数控机床加工的特点？A. 加工精度高B. 生产效率高C. 劳动强度大D. 适应性强答案：C3. 数控机床中，G01指令代表什么？A. 直线插补B. 圆弧插补C. 快速定位D. 暂停答案：A4. 数控机床的伺服系统主要作用是什么？A. 驱动主轴旋转B. 驱动刀具移动C. 控制刀具的进给速度D. 控制刀具的进给方向答案：C5. 在数控编程中，绝对编程与增量编程的主要区别是什么？A. 编程语言不同B. 编程方式不同C. 编程人员不同D. 编程工具不同答案：B6. 数控机床的刀具库通常设置在什么位置？A. 机床内部B. 机床外部C. 机床顶部D. 机床底部答案：B7. 数控机床的刀具半径补偿功能主要用于解决什么问题？A. 刀具磨损B. 刀具长度差异C. 刀具直径差异D. 机床误差答案：C8. 数控机床的坐标系中，Z轴通常表示什么方向？A. X轴的垂直方向B. Y轴的垂直方向C. X轴的平行方向D. Y轴的平行方向答案：A9. 在数控加工中，刀具路径的优化是指什么？A. 提高刀具寿命B. 提高加工精度C. 减少加工时间D. 减少材料浪费答案：C10. 数控机床的润滑系统的主要作用是什么？A. 减少摩擦B. 减少噪音C. 减少震动D. 减少热量答案：A二、多选题（每题3分，共15分）1. 数控机床的主要组成部分包括哪些？A. 数控系统B. 伺服系统C. 液压系统D. 刀具库答案：ABD2. 数控编程中常用的坐标系有哪几种？A. 绝对坐标系B. 相对坐标系C. 极坐标系D. 直角坐标系答案：ABD3. 下列哪些因素会影响数控机床的加工精度？A. 刀具磨损B. 机床振动C. 操作人员技能D. 工件材料答案：ABCD4. 数控机床的维护保养包括哪些内容？A. 清洁机床B. 检查刀具C. 润滑部件D. 检查电气系统答案：ABCD5. 数控机床的常见故障类型包括哪些？A. 机械故障B. 电气故障C. 液压故障D. 刀具故障答案：ABC三、判断题（每题2分，共10分）1. 数控机床的加工精度只与刀具有关，与机床本身无关。

机床数控技术及应用考卷一、选择题（每题2分，共20分）A. 数控编程技术B. 伺服驱动技术C. 技术D. 机床结构设计技术2. 数控机床的数控系统主要由哪两部分组成？A. 编程器和控制器B. 伺服系统和检测系统C. 机床本体和电气系统D. 输入输出设备和操作面板A. 伺服电机B. 步进电机C. 液压缸D. 编码器4. 数控编程中的G代码主要用于表示什么？A. 机床的运动轨迹B. 机床的加工参数C. 机床的辅助功能D. 机床的故障诊断A. 全闭环控制系统B. 半闭环控制系统C. 开环控制系统D. 混合闭环控制系统A. 机床振动B. 刀具磨损C. 伺服系统响应速度A. 车床B. 铣床C. 磨床D. 冲床8. 数控机床的伺服驱动系统主要包括哪几个部分？A. 伺服电机、驱动器、控制器B. 伺服电机、驱动器、减速器C. 伺服电机、控制器、传感器D. 驱动器、控制器、减速器A. 主轴转速B. 进给速度C. 刀具半径D. 机床功率A. G00B. G01C. G02D. G03二、填空题（每题2分，共20分）1. 数控机床的三个基本组成部分是：_______、_______和_______。

2. 数控编程分为_______编程和_______编程两种。

3. 数控机床的精度主要包括_______精度和_______精度。

4. 闭环控制系统与开环控制系统的主要区别在于闭环控制系统具有_______环节。

5. 数控机床的进给系统主要由_______、_______和_______组成。

6. 在数控编程中，G代码用于表示_______，M代码用于表示_______。

7. 数控机床的主轴驱动系统可以分为_______驱动和_______驱动两种。

8. 数控机床加工过程中，影响加工精度的因素主要有_______、_______和_______。

9. 数控机床的电气系统主要包括_______、_______和_______。

一、填空题（每空1分，共22分）1、按控制运动的方式分类，数控机床可分为点位控制数控机床、点位直线控制数控机床和轮廓控制数控机床等三种。

2、卡盘式数控车床适合车削（3）盘类，而顶尖式数控车床适合车削较长的轴类。

3、当数控装置的程序存储空间较小时，为实现程序的连续执行与加工，常采用（5）DNC或（6）通信输入程序输入方式。

4、数控加工时对刀点设置的原则为：便于数值计算和简化程序编制、（7）易于找正并在加工过程中便于检查、（8）引起的加工误差小。

5、在MC加工时，常用的高性能刀具材料有硬质合金刀具（涂层）、（9）立方氮化硼刀具和（10）金刚石刀具等。

6、与数控电火花成形加工相比较，数控电火花线切割加工改善的主要两个方面为（11）不用成形电极和（12）加工效率高（比电火花成形机床操作更方便。

7、衡量数控机床可靠性的指标有（13）MTBF和（14）A。

8、数控机床的维修包含（15）日常性维护与保养和（16）故障维修两方面内容。

9、数控机床的安装调试工作有（17）准备工作、（18配合工作和（19）组织工作等。

10、数控程序的代码标准常用的有（20）ISO和（21）EIA两种，其中应用广泛的为（22）ISO代码标准。

二、选择题：下列各题的选项中有一个或多个是正确的，请将其代号填入括号中。

（每题2分，共16分）1、在数控加工工序卡中，应包括（）等内容。

A．编程原点与对刀点B．编程简要说明C．工艺过程安排D．数控切削用量2、数控车削螺纹时，为保证车出合格的螺纹，应（）。

A．增加刀具引入距离B．不需要刀具引入/引出距离C．增加螺纹长度D．增加刀具引出距离3、当用于数控机床的调试及对刀时，其工作方式为（）。

A．单段B．手动C．步进D．手动攻丝4、对于高度较大且加工表面较多的箱体类零件，一般选用（）。

A．立式MCB．卧式MCC．普通数控铣床5、对于中大型加工中心，其换刀方式一般采用（）。

A．机械手换刀B．刀库换刀6、对于卧式加工中心的换刀点，一般规定在机床的（）。

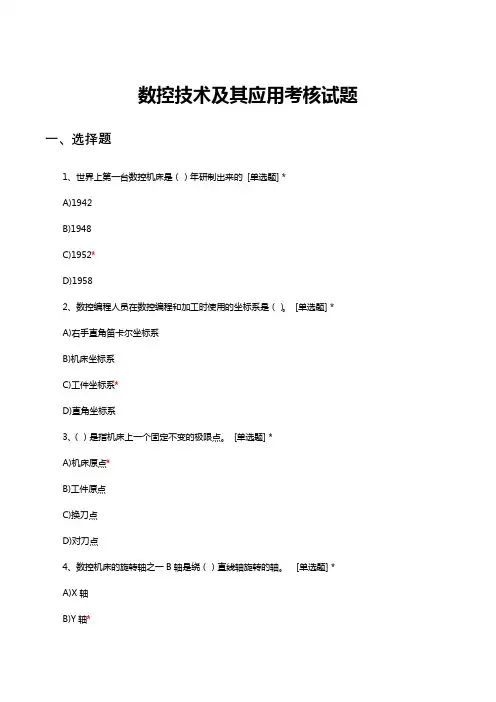

数控技术及其应用考核试题一、选择题1、世界上第一台数控机床是（）年研制出来的[单选题] *A)1942B)1948C)1952*D)19582、数控编程人员在数控编程和加工时使用的坐标系是（）。
