报告《建筑构造与识图》.ppt

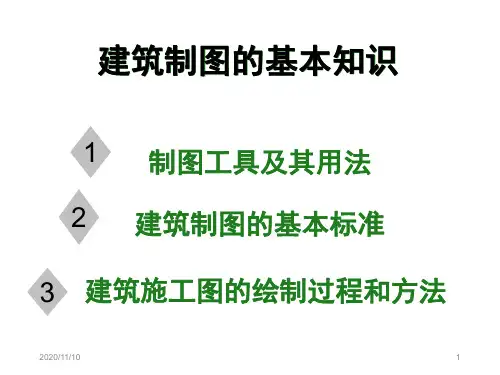

建筑制图的基本知识
.,
1 制图工具及其用法 2 建筑制图的基本标准 3 建筑施工图的绘制过程和方法
1
1 制图工具及其用法
图板
铅笔.,
其它用品
丁字尺和 三角板
曲线板
建筑摸板
比例尺
圆规与 分规
绘图 墨线笔
2
1 .铅笔
1）铅笔的种类
6H，5H，4H，3H，2H，H，H.,B，B，2B，3B，4B，5B，6B
3
2.图板
1)图板的作用
绘图板简称图板，用胶合板制作., ，作用是固定图纸。
2）图板的规格
3）使用图板的注意事项
①要求板面平整光滑，有一定的 弹性； ②左边框为工作边，要求边框应 平直，如图1-1-2所示； ③图板是木制品，用后应妥善保 存，既不能曝晒，也不能在潮湿 的环境中存放，更不能让雨淋。
4
7
5．圆规、分规
1）圆规的使用 画圆时，首先调整好钢针和铅., 芯，使钢针和铅 芯并拢时钢针略长于铅芯。再取好半径，右手 食指和拇指捏好圆规旋柄，左手协助将针尖对 准圆心，顺时针旋转。转动时圆规可稍向画线 方向倾斜，如图1-1-7所示。
画较大圆时，应加延伸杆，使 圆规两端都与纸面垂直。
8
6．绘图墨线笔
13
1． 图幅是 图纸幅面的 简称，指图 纸尺寸的大 小。
1．图幅
.,
14
2 ．标题栏与会签栏
1）标题栏
.,
在每张施工图中，为了方便查阅图纸，图纸右下角都有标题 栏，形式如图1-1-14(a)所示。标题栏主要以表格形式表达本 张图纸的一些属性，如设计单位名称、工程名称、图样名称、 图样类别、编号以及设计、审核、负责人的签名，如涉外工 程应加注“中华人民共和国”字样。学生制图作业的标题栏 各校可自行设计，图1-1-15为推荐学生作业用的图标。
越硬
中等硬度
越软
2）使用铅笔的注意事项
①铅笔应从无标志的一端开始使用，以便保 留标志易于辨认软硬。
ห้องสมุดไป่ตู้
②铅笔应削成长度20～25mm的圆锥形，铅 芯露出约6～8mm，
③画线时运笔要均匀，并应缓慢转动，向运 动方向倾斜75°，并使笔尖与尺边距离始 终保持一致，这样线条才能画得平直准确， 如图1-1-1所示。
为了提高制图速度和质量，将图样上常用的符号、图形刻在有机玻 璃板上，做成模板，方便使用。模.,板的种类很多，如建筑模板、家 具模板、结构模板、给排水模板等，图1—1-10所示是建筑模板。
10
8． 曲线板
.,
曲线板是用以画非圆 曲线的工具。见动画
11
9．其他用品 绘图时还需要的用品.,有：图纸、绘图墨水、
15
学
.,
生
用
标
题
栏
16
2）会签栏
会签栏则是各专业工种负责人签字区， 一般位于图纸的左上.,角图框线外，形式
如图1-1-14(b)所示。
17
3 ．图线
工程图样中的内容都用图线., 表达。为了使各种图线所 表达的内容统一，国标对建筑工程图样中图线的种类、 用途和画法都作了规定。在建筑工程图样中图线的线 型、线宽及其作用如表1-1-4所示。
误用法。正确使用方法。
错误使用方法
湖南工程职业技术学院
5
2）三角板的使用
绘图用的三角板是由两块直角三角板组成一副， 其作用是配合丁字尺画竖线和斜线。
画线时，使丁字尺尺头与图板工作边., 靠紧，三角板与丁字尺靠紧，左 手按住三角板和丁字尺，右手画竖线和斜线。丁字尺和三角板配合使 用，可以画出30°、45°、60°、75°，如图显示了三角板和丁字尺 配合使用画垂直 线的方法。
动画演示： ①三角板30°画法 ②三角板45° 画法 ③三角板60°画法 ④三角板75°画法
6
4．比例尺
常用的比例尺是三棱比例.尺, ，上有六种刻度，如图 1-1-6所示。画图时可按所需比例，用尺上标注的 刻度直接量取，不需要换算。但所画图样如正好是 比例尺上刻度的10倍或1／10，则可换算使用比例 尺。
双粗
点 长
中
画 线
细
b 0.5b 0.25b
见各有关专业制图标准 见各有关专业制图标准 假想轮廓线、成型前原始轮廓线
3．丁字尺和三角板
1）丁字尺的使用
丁字尺主要用于画水平线.,，它由尺头和尺身两部分组 成。尺身沿长度方向带有刻度的侧边为工作边。使用 时，左手握尺头，使尺头紧靠图板左边缘。尺头沿图 板的左边缘上下滑动到需要画线的位置，即可从左向
右画水平线，如图1-1-3（a)所示。应注意，尺头不 能靠图板的其它边缘滑动，如图1-1-3(b)所示为错
小钢笔、刀片、橡皮、胶带纸、擦图片、 小毛刷、细砂纸等，如图1-1-12所示。
12
2 建筑制图的基本标准
工程图是工程施工、生产、管.,理等环节最重要的技术文件， 是工程师的技术语言。为了便于技术交流，提高生产效率， 国家指定专门机关负责组织制定“国家标准”，简称国标， 代号“GB”。为了区别不同技术标准，在代号后面加若干字母 和数字等，如建筑工程制图方面的标准总代号为“GBJ”。随 着建筑技术的不断发展，根据建设部建标[1998]244号文的 要求，由建设部会同有关部门共同对《房屋建筑制图统一标 准》等六项标准进行修订，批准并颁布了《房屋建筑制图统 一标准》（GB／T50001—2001)、《总图制图标准》（GB ／T50103—2001)、《建筑制图标准》（GB／T 50104— 2001)、《建筑结构制图标准》（GB／T50105—2001)、 《给水排水制图标准》（GB／T 50106—2001)和《暖通空 调制图标准》（GB／T50114—2001)。所有从事建筑工程 技术的人员，在设计、施工、管理中都应该严格执行国家有 关建筑制图标准。
18
粗
b
地下建筑物或构筑物的位置线等
虚中 线
细
0.5b 0.25b
房屋地下的通道、地沟等位置线
房屋地上部分未剖切到亦看不到的构件 （.如, 高窗）位置 线、搁板位置、拟扩建部分的范围等。
单粗
点 长
中
画 线
细
b 0.5b 0.25b
结构平面图中梁、屋架的位置线 平面图中的吊车轨道线等
中心线、对称线、定位轴线等
绘图墨线笔的作用是., 画墨线或描图，由 针管、通针、吸墨管和笔套组成，如图 1-1-9所示。针管直径有0.2～
1．2mm粗细不同的规格。画线时针
管笔应略向画线方向倾斜，发现下水不 畅时，应上下晃动笔杆，使通针将针管 内的堵塞物穿通。绘图墨线笔应使用专 用墨水，用完后立即清洗针管，以防堵 塞。
9
7．建筑模板
