迷宫式密封槽

非接触式密封的迷宫式密封标准jb一、介绍在工业制造和设计领域，密封技术的应用十分广泛。

密封的目的是防止气体、液体或固体的泄漏，确保机器和设备的正常运行。

近年来，非接触式密封技术逐渐受到关注，并被应用于迷宫式密封中。

二、迷宫式密封的背景和意义2.1 迷宫式密封的概念迷宫式密封是一种结构复杂、具有多个封闭空间的密封结构。

与传统的线性密封结构相比，迷宫式密封在密封效果和密封可靠性上有明显的优势。

2.2 非接触式密封的应用场景迷宫式密封通常用于对高粘度液体或气体进行密封。

高粘度液体或气体在传统密封结构中容易出现泄漏问题，而迷宫式密封采用非接触式密封技术，能够有效地解决这一问题。

2.3 迷宫式密封的意义迷宫式密封的出现不仅提高了密封效果和密封可靠性，还节约了能源和材料的消耗，具有重要的经济和环境意义。

三、非接触式密封技术的原理3.1 非接触式密封的定义非接触式密封是指密封件与被密封物之间没有直接的接触，并通过迷宫结构实现密封的一种技术。

3.2 迷宫结构的设计原则迷宫结构的设计原则包括：流线型设计、多级密封、密封介质的选择等。

3.3 非接触式密封的工作原理非接触式密封通过迷宫结构中的密封通道将机械运动转化为气体或液体的压力变化，从而实现对被密封物的非接触式密封。

四、非接触式密封的优势和挑战4.1 优势非接触式密封具有以下几个优势： - 高效密封：迷宫式密封的设计可以实现更高效的密封效果，避免了泄漏问题。

- 耐磨损：利用非接触式密封，可以减少密封件的磨损，延长使用寿命。

- 节能环保：非接触式密封技术能够减少能源和材料的消耗，具有较好的节能环保效果。

4.2 挑战非接触式密封技术在应用过程中也会面临一些挑战： - 设计复杂：迷宫式密封的设计需要考虑多个因素，包括流体力学特性、材料选择等，需要综合考虑多个因素。

- 制造难度：非接触式密封的制造过程相对复杂，需要克服加工难度大、工艺精度要求高等问题。

五、迷宫式密封的应用领域5.1 工业制造迷宫式密封在工业制造中广泛应用于液压设备、气体传输系统等领域，提高了设备的密封性能和可靠性。

迷宫密封的工作原理
迷宫密封是一种利用墙壁构建的复杂而又有趣的空间结构，其工作原理主要是通过墙壁来包裹住整个空间以便创造出隔离或者封闭的状态。

迷宫密封的工作原理可以分为三个主要部分：防止隔离、保护封闭和设置路径。

首先，防止隔离是迷宫密封的主要功能之一。

当墙壁构建时，会将空间内的不同物体和区域隔开，从而防止独立的物体或者区域被彼此打扰或者污染。

墙壁的构建也可以帮助限制不好的气味从一个地方进入另一个地方、阻止外界空气中的灰尘进入空间、防止有害物质进入空间，从而保护空间内部的物体或者区域。

其次，保护封闭是迷宫密封的另一个重要功能。

墙壁的构建可以将空间封闭起来，使得空间内的物体和区域得到最大的保护，避免外界的干扰和破坏。

此外，墙壁的构建也可以帮助维护空间内部的稳定性，使得空间内部的物体和区域可以得到最大的保护。

最后，设置路径是迷宫密封的另一个功能。

墙壁的构建可以帮助建立一条有效的路径，使人们可以快速、有序地进出空间，而不会迷失方向或走错路。

此外，墙壁的构建也可以帮助人们更加有效地利用空间，使得空间内的活动可以更加有效地进行。

总的来说，迷宫密封的工作原理主要是通过墙壁来包裹住空间，从而防止隔离、保护封闭和设置路径，使得空间内的物体和区域得到最大的保护，并可以更加有效地利用空间。

在现代社会，迷宫密封的应用越来越广泛，已经成为新型的建筑设计和建筑装饰的重要一部分。

【通用机械】迷宫密封基础知识
1、迷宫密封的种类
迷宫密封又叫曲径式密封。

常见的有直通形、曲折形、阶梯形、蜂窝形等四种。

直通形一般应用于低压，密封效果较差；曲折形应用最广泛，品种繁多，密封效果也较直通形好；阶梯形多用于平衡盘、压缩机轮盖及某些受轴向尺寸限制的场合；蜂窝形密封效果最佳，但制作工艺相对较复杂，成本较高，因结构原因对材料强度要求也较高。

2、迷宫密封的工作原理
迷宫密封是在密封腔和旋转轴之间，由一组密封齿片形成一系列有规则的节流间隙和膨胀空腔，当气体流过密封齿与轴表面构成的间隙时，气流受到了一次节流作用，气流的压力和温度下降而流速增加，经过间隙之后是两密封齿形成的较大空腔。

如图所示，气体在这一空腔容积增加，速度下降并形成旋涡流动，产生一定的热能。

因此，气体在这一空腔使温度又回到了节流之前，气体每经过一次间隙和随后的较大空腔，气流就受到一次节流和扩容作用。

随着气体流经间隙和空腔数量的增多，以及间隙值的减小，气体的流速和压降越来越大，待压力降至近似背压时，气体不再继续外流，从而实现了气体的密封。

迷宫密封的工作原理
3、迷宫密封的优点
（1）适宜于高转速，转速较高的情况下比低速下的密封效果反而好。

（2）属于非接触密封，无须润滑，宜用于高温、高压场合，允许热膨胀，功耗少。

（3）维修简单，如果制造、装配、运行方式合理，使用周期长。

（4）对材料要求不高，在无温度和防腐等特殊要求的情况下，一般可采用铝材、青铜或碳钢制成。

工业汽轮机的高压端汽温<>。

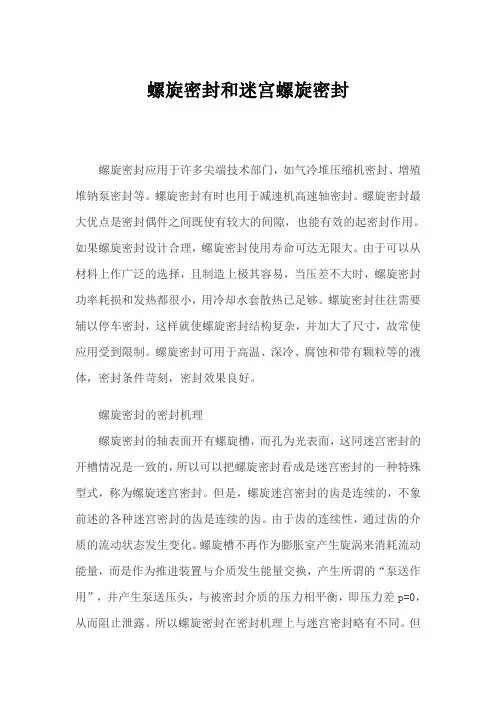

螺旋密封和迷宫螺旋密封螺旋密封应用于许多尖端技术部门，如气冷堆压缩机密封、增殖堆钠泵密封等。

螺旋密封有时也用于减速机高速轴密封。

螺旋密封最大优点是密封偶件之间既使有较大的间隙，也能有效的起密封作用。

如果螺旋密封设计合理，螺旋密封使用寿命可达无限大。

由于可以从材料上作广泛的选择，且制造上极其容易，当压差不大时，螺旋密封功率耗损和发热都很小，用冷却水套散热已足够。

螺旋密封往往需要辅以停车密封，这样就使螺旋密封结构复杂，并加大了尺寸，故常使应用受到限制。

螺旋密封可用于高温、深冷、腐蚀和带有颗粒等的液体，密封条件苛刻，密封效果良好。

螺旋密封的密封机理螺旋密封的轴表面开有螺旋槽，而孔为光表面，这同迷宫密封的开槽情况是一致的，所以可以把螺旋密封看成是迷宫密封的一种特殊型式，称为螺旋迷宫密封。

但是，螺旋迷宫密封的齿是连续的，不象前述的各种迷宫密封的齿是连续的齿。

由于齿的连续性，通过齿的介质的流动状态发生变化。

螺旋槽不再作为膨胀室产生旋涡来消耗流动能量，而是作为推进装置与介质发生能量交换，产生所谓的“泵送作用”，并产生泵送压头，与被密封介质的压力相平衡，即压力差p=0，从而阻止泄露。

所以螺旋密封在密封机理上与迷宫密封略有不同。

但是，螺旋密封介质在通过间隙时会有一部分越过齿顶留过，而不沿槽向流动，即有透气效应，这和迷宫密封中的情况是一样的。

根据螺旋结构，螺旋密封的密封机理又稍有区别。

单段螺旋密封，它利用螺旋杆泵原理，利用螺旋的泵送作用，把沿泄露间隙的介质推赶回去，以实现密封。

单段螺旋密封适用于密封液体或气液混合物，无须外加封液，常用于轴承封油。

须注意的，螺旋的赶油方向需与油的泄露方向相反，否则，不但不能实现密封，反而会导致泄露量急剧增加。

两段旋向相反的螺旋，将封液挤向中间，形成液封。

液封的压力稍大于或等于被密封介质的压力，即能实现密封。

常用于密封气体或密封真空。

两段旋向相反的螺旋在高旋转频率下将气体向两侧排出，使螺旋密封中间形成高真空陷阱以实现密封。

有关迷宫式密封祥解迷宫密封是在转轴周围设若干个依次排列的环行密封齿，齿与齿之间形成一系列截流间隙与膨胀空腔，被密封介质在通过曲折迷宫的间隙时产生节流效应而达到阻漏的目的。

由于迷宫密封的转子和机壳间存在间隙，无固体接触，毋须润滑，并允许有热膨胀，适应高温、高压、高转速频率的场合，这种密封形式被广泛用于汽轮机、燃汽轮机、压缩机、鼓风机的轴端和的级间的密圭寸，其他的动密圭寸的前置密圭寸。

1迷宫密封的密封机理流体通过迷宫产生阻力并使其流量减少的机能称为迷宫效应”对液体，有流体力学效应，其中包括水力磨阻效应、流束收缩效应；对气体，还有热力学效应，即气体在迷宫中因压缩或者膨胀而产生的热转换；此外，还有透气效应”等。

而迷宫效应则是这些效应的综合反应，所以说，迷宫密封机理是很复杂的。

1.1摩阻效应泄露液流在迷宫中流动时，因液体粘性而产生的摩擦，使流速减慢流量（泄露量）减少。

简单说来，流体沿流道的沿程摩擦和局部磨阻构成了磨阻效应，前者与通道的长度和截面形状有关，后者与迷宫的弯曲数和几何形状有关。

一般是：当流道长、拐弯急、齿顶尖时，阻力大，压差损失显著，泄露量减小。

1.2流束收缩效应由于流体通过迷宫缝口，会因惯性的影响而产生收缩，流束的截面减小。

设孔口面积为A,则收缩后的流束最小面积为Cc A此处Cc是收缩系数。

同时，气体通过孔口后的速度也有变化，设在理想状态下的流速为u1,实际流速比u1 小,令Cd为速度系数，则实际流速u1为u1= Cd u1于是，通过孔口的流量将等于q=CcCdA u1式中Cc -。

4=幺流量系数）。

迷宫缝口的流量系数，与间隙的形状，齿顶的形状和壁面的粗糙度有关。

对非压缩性流体，还与雷诺数有关；对压缩性流体，还于压力比和马赫数有关。

同时，对缝口前的流动状态也有影响。

因此在复杂型式的迷宫只，不能把一个缝口的流量系数当作所有缝口的流量系数。

根据试验，第一级的流量系数小一些，第二级以后的缝口流量系数大一些，一般流量系数常取1。

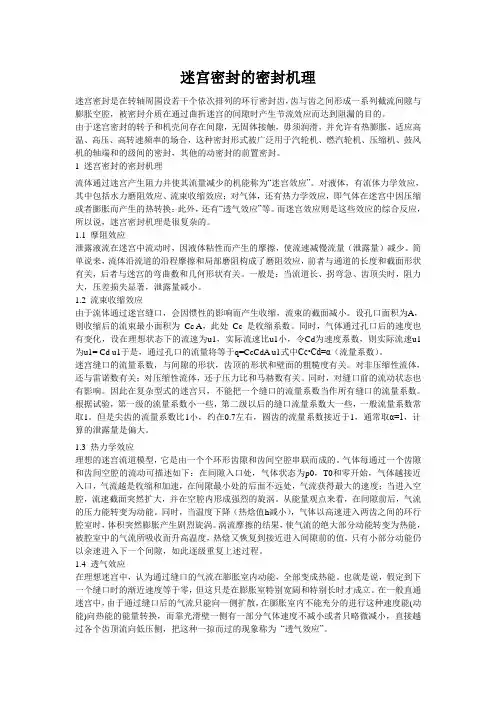

迷宫密封的密封机理迷宫密封是在转轴周围设若干个依次排列的环行密封齿，齿与齿之间形成一系列截流间隙与膨胀空腔，被密封介质在通过曲折迷宫的间隙时产生节流效应而达到阻漏的目的。

由于迷宫密封的转子和机壳间存在间隙，无固体接触，毋须润滑，并允许有热膨胀，适应高温、高压、高转速频率的场合，这种密封形式被广泛用于汽轮机、燃汽轮机、压缩机、鼓风机的轴端和的级间的密封，其他的动密封的前置密封。

1 迷宫密封的密封机理流体通过迷宫产生阻力并使其流量减少的机能称为“迷宫效应”。

对液体，有流体力学效应，其中包括水力磨阻效应、流束收缩效应；对气体，还有热力学效应，即气体在迷宫中因压缩或者膨胀而产生的热转换；此外，还有“透气效应”等。

而迷宫效应则是这些效应的综合反应，所以说，迷宫密封机理是很复杂的。

1.1 摩阻效应泄露液流在迷宫中流动时，因液体粘性而产生的摩擦，使流速减慢流量（泄露量）减少。

简单说来，流体沿流道的沿程摩擦和局部磨阻构成了磨阻效应，前者与通道的长度和截面形状有关，后者与迷宫的弯曲数和几何形状有关。

一般是：当流道长、拐弯急、齿顶尖时，阻力大，压差损失显著，泄露量减小。

1.2 流束收缩效应由于流体通过迷宫缝口，会因惯性的影响而产生收缩，流束的截面减小。

设孔口面积为A，则收缩后的流束最小面积为Cc A，此处Cc 是收缩系数。

同时，气体通过孔口后的速度也有变化，设在理想状态下的流速为u1，实际流速比u1小，令Cd为速度系数，则实际流速u1为u1= Cd u1于是，通过孔口的流量将等于q=CcCdA u1式中Cc•Cd=α（流量系数）。

迷宫缝口的流量系数，与间隙的形状，齿顶的形状和壁面的粗糙度有关。

对非压缩性流体，还与雷诺数有关；对压缩性流体，还于压力比和马赫数有关。

同时，对缝口前的流动状态也有影响。

因此在复杂型式的迷宫只，不能把一个缝口的流量系数当作所有缝口的流量系数。

根据试验，第一级的流量系数小一些，第二级以后的缝口流量系数大一些，一般流量系数常取1。

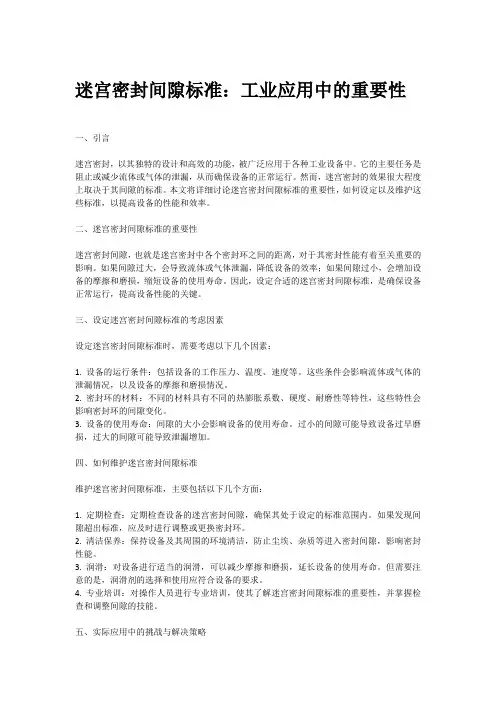

迷宫密封间隙标准：工业应用中的重要性一、引言迷宫密封，以其独特的设计和高效的功能，被广泛应用于各种工业设备中。

它的主要任务是阻止或减少流体或气体的泄漏，从而确保设备的正常运行。

然而，迷宫密封的效果很大程度上取决于其间隙的标准。

本文将详细讨论迷宫密封间隙标准的重要性，如何设定以及维护这些标准，以提高设备的性能和效率。

二、迷宫密封间隙标准的重要性迷宫密封间隙，也就是迷宫密封中各个密封环之间的距离，对于其密封性能有着至关重要的影响。

如果间隙过大，会导致流体或气体泄漏，降低设备的效率；如果间隙过小，会增加设备的摩擦和磨损，缩短设备的使用寿命。

因此，设定合适的迷宫密封间隙标准，是确保设备正常运行，提高设备性能的关键。

三、设定迷宫密封间隙标准的考虑因素设定迷宫密封间隙标准时，需要考虑以下几个因素：1. 设备的运行条件：包括设备的工作压力、温度、速度等。

这些条件会影响流体或气体的泄漏情况，以及设备的摩擦和磨损情况。

2. 密封环的材料：不同的材料具有不同的热膨胀系数、硬度、耐磨性等特性，这些特性会影响密封环的间隙变化。

3. 设备的使用寿命：间隙的大小会影响设备的使用寿命。

过小的间隙可能导致设备过早磨损，过大的间隙可能导致泄漏增加。

四、如何维护迷宫密封间隙标准维护迷宫密封间隙标准，主要包括以下几个方面：1. 定期检查：定期检查设备的迷宫密封间隙，确保其处于设定的标准范围内。

如果发现间隙超出标准，应及时进行调整或更换密封环。

2. 清洁保养：保持设备及其周围的环境清洁，防止尘埃、杂质等进入密封间隙，影响密封性能。

3. 润滑：对设备进行适当的润滑，可以减少摩擦和磨损，延长设备的使用寿命。

但需要注意的是，润滑剂的选择和使用应符合设备的要求。

4. 专业培训：对操作人员进行专业培训，使其了解迷宫密封间隙标准的重要性，并掌握检查和调整间隙的技能。

五、实际应用中的挑战与解决策略在实际应用中，维护迷宫密封间隙标准可能会面临一些挑战。

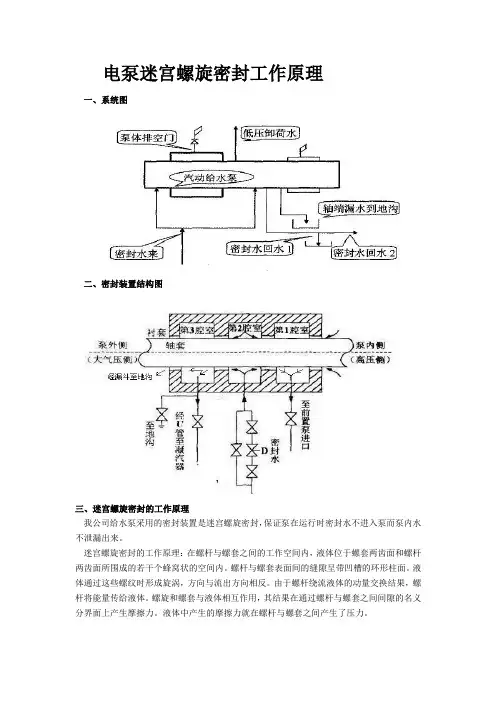

电泵迷宫螺旋密封工作原理一、系统图二、密封装置结构图三、迷宫螺旋密封的工作原理我公司给水泵采用的密封装置是迷宫螺旋密封，保证泵在运行时密封水不进入泵而泵内水不泄漏出来。

迷宫螺旋密封的工作原理：在螺杆与螺套之间的工作空间内，液体位于螺套两齿面和螺杆两齿面所围成的若干个蜂窝状的空间内。

螺杆与螺套表面间的缝隙呈带凹槽的环形柱面。

液体通过这些螺纹时形成旋涡，方向与流出方向相反。

由于螺杆绕流液体的动量交换结果，螺杆将能量传给液体。

螺旋和螺套与液体相互作用，其结果在通过螺杆与螺套之间间隙的名义分界面上产生摩擦力。

液体中产生的摩擦力就在螺杆与螺套之间产生了压力。

四、密封水走向1、电泵备用状态（3号机电泵密封水目前就是这个状态）：密封水压力高于泵内压力，密封水进入第1腔室后分两路顶入给泵系统：一路沿轴向进入泵内，另一路经卸荷水管进入前置泵入口。

另一部分密封水进入第3腔室，经密封水回水管回到凝汽器。

第3腔室的回水有少量经轴向间隙漏出，排至地沟，这部分水非常少。

见下图。

2、电泵运行状态：密封水压力高于卸荷水压力，泵内漏出来的水与密封水在第1腔室混合后经卸荷水管回到前置泵入口。

见下图。

3、电泵密封水中断或压力过低：这种情况只有泵内热水串出汽化，蒸汽进入油中。

3号机电泵备用时泵内温度一直接近凝结水温度，不可能有热水串出。

见下图。

密封水压力调整1、密封水差压是密封水与卸荷压力之差，说明书要求100kpa左右。

差压既不能过高，也不能过低。

差压过高，可能导致密封水进入泵内或进入轴承箱；差压过低，泵内热水串出汽化，蒸汽进入油系统，而且还容易导致轴承超温损坏。

我公司差压低设置了报警和保护：差压低于35kpa报警，差压低于15kpa与上密封水回水温度大于90℃跳泵（目前跳泵逻辑取消，主要是防止保护误动，报警仍保留）。

2、我公司给水泵密封水差压控制的原则是在能够满足密封压力要求的情况下，维持低位运行，这样既经济又安全。

三期两台机6台给泵密封水差压常年维持在50kpa左右运行，3号机汽泵维持在50kpa运行，电泵油中进水原因暂未查清楚，维持80kpa运行。

迷宫密封标准件随着现代城市的不断发展，越来越多的建筑物、地下设施以及公共交通系统的建设，需要使用到迷宫密封标准件。

迷宫密封标准件是一种用于密封管道、水泵、阀门等设备的标准化零部件，它在各种工业领域中都得到了广泛的应用。

迷宫密封标准件的优点迷宫密封标准件的最大优点就在于它的密封性能。

它采用了迷宫式密封结构，具有很好的密封效果，能够有效地防止液体或气体泄漏。

在高温、高压等恶劣环境下，迷宫密封标准件也能够保持良好的密封性能，确保设备的正常运行。

此外，迷宫密封标准件还具有以下优点：1. 标准化设计，易于安装。

2. 耐腐蚀、耐磨损、寿命长。

3. 可以适应各种管道和设备的连接方式。

4. 可以应用于各种介质，如水、油、气体等。

迷宫密封标准件的应用领域迷宫密封标准件可以应用于各种工业领域，如石油、化工、电力、造纸、食品、医药等。

下面我们来看一下迷宫密封标准件在不同领域中的应用情况。

1. 石油行业：在石油勘探、开采、储运等过程中，需要使用大量的管道和设备，这些设备的密封性能对于石油行业来说至关重要。

迷宫密封标准件在石油行业中得到广泛应用，可以保证石油设备的密封性能，避免石油泄漏造成的环境污染和经济损失。

2. 化工行业：在化工生产过程中，许多化学品需要通过管道和设备进行输送和加工。

迷宫密封标准件可以保证化工设备的密封性能，避免化学品泄漏对工人和环境造成的危害。

3. 电力行业：在火力发电、核电等电力生产过程中，需要使用大量的管道和设备。

迷宫密封标准件可以保证电力设备的密封性能，避免电力设备泄漏造成的安全事故和经济损失。

4. 食品行业：在食品生产过程中，需要使用大量的管道和设备。

迷宫密封标准件可以保证食品设备的密封性能，避免食品被污染造成的健康风险。

迷宫密封标准件的未来发展随着科技的不断发展和工业的不断进步，迷宫密封标准件也在不断发展和完善。

未来，迷宫密封标准件的发展趋势主要体现在以下几个方面：1. 环保方面：迷宫密封标准件将会更加注重环保方面的要求，采用更加环保的材料和设计方式。

迷宫密封规格型号
迷宫密封的规格型号因不同的制造商和应用领域而异，因此没有一个统一的标准。

不过，迷宫密封通常是根据一些关键参数来设计和指定的，这些参数包括：
轴径：迷宫密封通常安装在旋转轴上，轴径是选择迷宫密封的重要参数之一。

密封尺寸：这包括密封环的内径、外径和宽度等尺寸参数。

密封间隙：迷宫密封的有效性在很大程度上取决于密封间隙的大小。

间隙过小可能导致摩擦和磨损，间隙过大则可能降低密封效果。

材料：迷宫密封环的材料选择对于密封性能和使用寿命至关重要。

常见的材料包括不锈钢、碳钢、合金钢、陶瓷等。

压力和温度范围：迷宫密封必须能够在特定的压力和温度条件下工作。

转速：旋转轴的转速也是选择迷宫密封时需要考虑的因素。

环境介质：密封的介质（如气体、液体）对密封材料的选择和密封结构的设计有影响。

密封级数：迷宫密封可以设计成单级或多级，以增加密封效果。

安装和拆卸方式：密封件的安装和拆卸方式也需要考虑，以便于维护和更换。

标准或定制：迷宫密封可以是标准件，也可以根据特定的应用需求进行定制。

当需要选择或指定迷宫密封时，建议与密封件制造商或供应商联系，提供详细的应用参数和要求，以便获得最合适的规格型号。

此外，也可以参考相关的行业标准或规范，如API（美国石油学会）标准、DIN（德国工业标准）等，这些标准可能提供了关于迷宫密封的通用指导和建议。
