LQD基于51单片机红外遥控小车制作报告原创

基于单片机的红外遥控智能小车设计报告毕业设计（论文）题目：基于单片机的红外遥控智能小车西安邮电学院毕业设计(论文)任务书学生姓名指导教师职称工程师学院电子工程学院系部光电子技术专业光电信息工程题目基于单片机的红外遥控智能小车任务与要求任务：以51单片机为控制核心，实现具有自动避障、加速、减速等功能的红外遥控智能小车。

要求：1 搜集资料，熟悉单片机开发流程；熟悉红外传感器等相关器件；掌握单片机接口和外围电路应用；具备一定的单片机开发经验。

2 学会电路设计、仿真等相关软件的使用；3 具备一定的硬件调试技能。

4 学会查阅资料；5 学会撰写科技论文。

开始日期2010年3月22日完成日期2010年6月27日主管院长(签字) 年月日西安邮电学院毕业设计 (论文) 工作计划学生姓名赵美英指导教师崔利平职称工程师学院电子工程学院系部光电子技术专业光电信息工程题目基于单片机的红外遥控智能小车工作进程主要参考书目（资料）1、何立民，单片机应用系统设计,北京：航天航空大学出版社；2、李广弟，单片机基础,北京：北京航空航天大学出版社,2001；3、何立民，MCS-51系列单片机应用系统设计系统配置与接口技术，北京航空航天大学出版社，1990.01；4、赵负图，传感器集成电路手册,第一版,化学工业出版社,2004；5、Atmel.AT89S51数据手册.主要仪器设备及材料1．普通计算机一台，单片机开发环境；2．电路安装与调试用相关仪器和工具。

（如示波器、万用表、电烙铁、镊子、钳子等）。

论文（设计）过程中教师的指导安排每周四进行交流与总结；其余时间灵活安排，及时解决学生问题。

对计划的说明依学生实际情况，适当调整工作进度。

西安邮电学院毕业设计(论文)开题报告电子工程学院光电子技术系（部）光电信息工程专业2006 级光电0601班课题名称：基于单片机的红外遥控智能小车学生姓名：赵美英学号：05064028指导教师：崔利平报告日期： 2010年3月25日说明：本报告必须由承担毕业论文(设计)课题任务的学生在毕业论文(设计) 正式开始的第1周周五之前独立撰写完成，并交指导教师审阅。

简易教程前言往届全国大学生电子设计竞赛曾多次出现了集光、机、电于一体的简易智能小车题目，此次，笔者在通过多次论证、比较与实验之后，制作出了简易小车的寻迹电路系统。

整个系统基于普通玩具小车的机械结构，利用小车的底盘、前后轮电机及其自动复原装置，能够平稳跟踪路面黑色轨迹运行。

系统分为检测、控制、驱动三个模块。

首先利用光电对接收管和路面信号进行检测，然后经过比较器处理，对软件控制模块进行实时控制，输出相应的信号给驱动芯片驱动电机转动，从而控制整个小车的运动。

智能小车能在画有黑线的白纸“路面”上行驶，这是由于黑线和白纸对光线的反射系数不同，小车可根据接收到的反射光的强弱来判断“道路”---黑线，最终实现简单的循迹运动。

个人水平有限，有错误不足之处，还望各位前辈同学多多包含，指出修正，完善。

谢谢！李学云王维2016年7月27号目录前言 (1)第一部分硬件设计 (1)1.1 车模选择 (1)1.2传感器选择 (1)1.3 控制模块选择 (2)第二部分软件设计及调试 (3)2.1 开发环境 (3)2.2总体框架 (3)2.3 舵机程序设计与调试 (3)2.3.1 程序设计 (3)2.3.2 调试 (3)2.3.3 程序代码 (4)2.4 传感器调试 (5)2.4.1 传感器好坏的检测 (5)2.4.2 单片机能否识别信号并输出信号 (5)2.5 综合调试 (7)附录1 (9)第一篇舵机(舵机及转向控制原理) (9)1.1概述 (9)1.2舵机的组成 (10)1.3舵机工作原理 (11)1.4舵机使用中应注意的事项 (12)1.5如何利用程序实现转向 (12)1.6舵机测试程序 (13)附录2 (14)第二篇光电红外传感器 (14)2.1传感器的原理 (14)2.2红外光电传感器ST188 结构图 (15)2.3传感器的选择 (15)2.4传感器的安装 (16)2.5使用方法 (16)2.7红外传感器输入输出调试程序 (17)一、课题任务及要求用360°连续舵机设计一个自动循迹小车，可以自动行驶并检测到地面黑色轨迹，沿着黑色轨迹行驶.二、小车行驶基本原理小车在白色地板上循黑线行走，由于黑线和白色地板对光线的反射系数不同，可以根据接收到的反射光的强弱来判断“道路”。

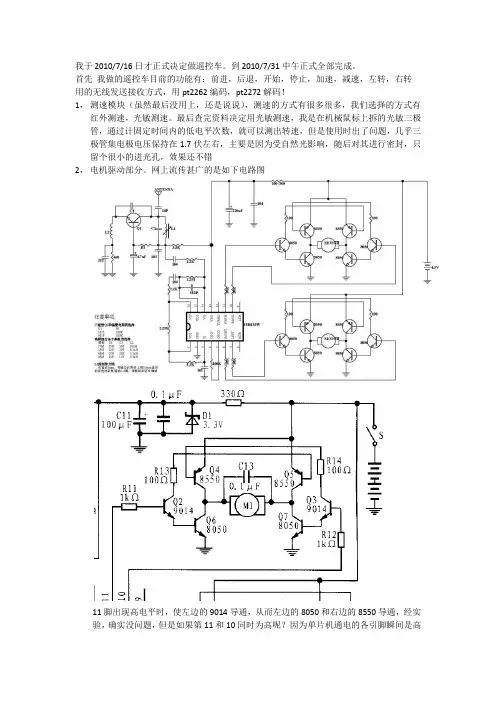

我于2010/7/16日才正式决定做遥控车。

到2010/7/31中午正式全部完成。

首先我做的遥控车目前的功能有：前进，后退，开始，停止，加速，减速，左转，右转用的无线发送接收方式，用pt2262编码，pt2272解码！1，测速模块（虽然最后没用上，还是说说），测速的方式有很多很多，我们选择的方式有红外测速，光敏测速。

最后查完资料决定用光敏测速，我是在机械鼠标上拆的光敏三极管，通过计固定时间内的低电平次数，就可以测出转速，但是使用时出了问题，几乎三极管集电极电压保持在1.7伏左右，主要是因为受自然光影响，随后对其进行密封，只留个很小的进光孔，效果还不错2，电机驱动部分。

网上流传甚广的是如下电路图11脚出现高电平时，使左边的9014导通，从而左边的8050和右边的8550导通，经实验，确实没问题，但是如果第11和10同时为高呢？因为单片机通电的各引脚瞬间是高电平，将导致两边8550,8050没经过电机而导通。

其二，我实验的时候，反正经常出现控制不了的状况，即让左边9014导通，而电机不能正常转动，其三，当电机整个驱动电压为7.6V时，9014门极控制为4.5V，发现电机转动的很慢，而流过电机的电流才0.4A ，而电机端电压居然高达十几伏，最后还不慎将整个电路烧毁了最后我在网上找到了这个电路：其中A，B点是接电机的。

这个电路就非常好，好在哪儿？首先：两控制端同为低，或同为高，电机都不转，8050,8550均未全部导通，那么就不存在短路的情况，其二只有两个引脚一高一低的时候，电机才会正常运转。

而这个电路的驱动能力是相当的好，即使是4.5V的干电池都能轻而易举的让电机快转。

但是当把控制端接到单片机上去之后，让单片机输出口输出“1”，而电机并未转动，IO 口电压很低，最后我想到了可能是单片机的IO驱动能力不够，因为单片机的IO只能驱动八个TTL电路，最后我在电机控制的各引脚接了13K的上拉电阻（太大太小都不行），然后OK了，电机完全在控制之中了。

北华航天工业学院课程设计报告（论文）设计课题：基于51单片机智能循迹小车设计专业班级：B12242学生姓名：***指导教师：**设计时间：2014年6月15日北华航天工业学院电子工程系基于51单片机智能循迹小车课程设计任务书指导教师：王晓教研室主任：王晓2014年06 月15 日注：本表下发学生一份，指导教师一份，栏目不够时请另附页。

课程设计任务书装订于设计计算说明书（或论文）封面之后，目录页之前。

内容摘要本设计主要有单片机模块、地面寻线模块、发光二极管模块，电机驱动模块以及电源模块组成，小车具有自主寻迹的功能。

本次设计采用ATMEL公司的AT89C2051单片机作为控制芯片，传感器模块采用红外接收管和比较器实现，能够轻松识别黑白两色路面，同时具有抗环境干扰能力，电机模由LM393芯片和两个直流电机构成，组成了智能车的动力系统，电源采用5V的直流电池，经过系统组装，从而实现了小车的自动循迹的功能。

索引关键词：智能小车AT89C2051 单片机LM393 红外接收管目录一概述 (1)二方案设计与论证 (8)三单元电路设计及各模块具体电路 (3)3.1. 电路中51单片机芯片介绍 (13)3.2 最小系统部分电路 (19)3.3控制模块电路电路 (20)3.4电机驱动及二极管模块电路 (20)3.5寻线检测模块部分电路 (21)3.6软件设计 (22)四总原理图及元器件清单4.1总原理图 (23)4.2元器件清单 (23)五安装与调试5.1．电子元器件的装配 (24)5.2.机械装配 (25)5.3．总装 (25)六性能测试与分析6.1测试方法及注意事项 (26)6.2源程序 (26)七结论 (27)八心得体会 (28)九参考文献 (29)一、概述目前，在企业生产技术不断提高、对自动化技术要求不断加深的环境下，智能车辆以及在智能车辆基础上开发出来的产品已成为自动化物流运输、柔性生产组织等系统的关键设备。

基于51单片机红外无线遥控智能小车控制设计摘要：本文利用51单片机设计了一款具有红外无线遥控功能的智能小车控制系统。

该系统基于红外技术，实现了对智能小车的远程控制。

通过建立遥控信号传输模型和小车控制模块，实现了智能小车的实时运动控制，包括前进、后退、左转、右转等操作。

本文详细介绍了系统设计方案、硬件设计和软件设计，通过实验验证，证明该系统能够稳定地实现智能小车的远程控制，具有一定的应用价值和推广前景。

关键词：51单片机；红外无线遥控；智能小车控制；遥控信号传输模型Abstract:In this paper, a smart car control system with infrared wireless remote control function based on 51 single-chip microcomputer is designed. The system is based on infrared technology, which realizes the remote control of the smart car. By establishing the remote control signal transmission model and the car control module, real-time motion control of the smart car, including forward, backward, turning left and turning right, is realized. This paper introduces the system design scheme, hardware design and software design in detail. Through experiments, it is proved that the system can stably realize the remote control of the smart car, and has certain application value and promotion prospects.Keywords:51 single-chip microcomputer; infrared wireless remote control; smart car control; remote control signaltransmission model1. 引言智能小车控制系统是一种目前比较受关注的智能化系统，在智能出行和智慧交通中有着广泛的应用。

基于51单片机的红外遥控书法小车课程设计题目名称：基于51单片机的红外遥控书法小车的设计专业班级：测控1402班学生姓名：赵向前学号： 201423030211 指导教师：周刚刘林芝单片机系统课程设计任务书目录1系统概述 (1)2方案论证 (2)2.1 使用普通直流减速电机 (2)2.2 使用四象八拍步进电机 (2)3硬件设计 (3)3.1系统的原理方框图 (3)3.1.1. 12V直流电源 (3)3.1.2 5V稳压模块 (4)3.1.3．控制系统模块 (4)3.1.4. 红外接收模块 (5)3.1.5. 步进电机驱动 (6)3.1.6. 步进电机 (6)3.2主电路 (8)3.3． I/O分配 (8)3.3． I/O连线图 (8)4软件设计 (8)4.1流程图 (9)4.2源程序 (9)5系统调试 (28)6.使用方法 (28)7.设计心得 (28)参考文献 (29)1系统概述该小车是我在练字时无意间蹦出的一个想法，于是我就想让小车按照固定的轨迹行走，并使其驱动一杆毛笔，不就能让小车也能写出富有艺术的毛笔字了吗？基于这样的构想，我就设计方案制作一辆智能书法小车，后来设计完成后我又加上了红外遥控，于是就做成了最终的基于STC89C52RC单片机的智能红外遥控书法小车。

该作品所要实现的功能如下：1.按照固定的轨迹行走2.能够驱动毛笔写字3.实现红外遥控启动4.非工作模式下进入掉电模式实现低功耗长待机5.使用步进电机控制小车运行速度使其能够平稳稳定运行6.电流失控报警功能，使用LED灯泡实现对总电流及各个模块电流运转情况进行监控显示，电流平稳时，LED灯常亮，当电流出现异常巨大变动时，LED灯闪烁示警各模块参数：1．12V直流总电源供电2. 稳压模块使用L7805器件将12V电源转化为直流5V电源为各个模块供电3. 使用STC89C52RC单片机作为控制芯片4. 使用ULN2003芯片作为步进电机驱动5. 使用28BYT-48-5VDC永磁式直流5V四相八拍减速步进电机作为发动机6. 使用28BYT-48-5VDC永磁式直流5V四相八拍减速步进电机作为毛笔驱动2.方案论证2.1方案一：采用普通直流减速电机直流减速电机作为最常用的直流电机又有着控制简单，速度快等特点，但是在我们的智能书法小车上如果使用这种电机的话，就会出现很多的问题，其中，速度过快，很难精确地控制小车的位移，其次，普通直流减速电机的力矩较小，难以实现快速改变其运动轨迹的要求，所以，总的来说，使用普通直流减速电机并不合适，将之摒弃。

本人保证自写文档，文档不足之处请谅解目录一、设计的目的------------------1二、设计的模块------------------1三、程序的流程------------------6四、元器件清单------------------8五、成品的制作------------------8六、注意事项--------------------9七、设计的总结------------------9设计的目的智能遥控车地目的主要突出在智能与遥控上，遥控意思明显就是通过某种控制手段使得小车能够实现由控制者控制前进后退等操作；智能可以体现为功能上的智能化。

本作的目的是实现控制小车移动时对前方所存在的威胁进行报警提醒。

设计的模块此次设计的硬件电路模块大致为五大类，分别是51单片机最小系统模块、电源模块、电机工作驱动模块、超声波报警系统模块、无线控制发射接收模块。

下图为硬件电路框图：1、单片机最小系统此模块式是本设计的控制核心模块，单片机最小系统由三部分组成：STC89C52芯片部分、复位部分（由按键开关、极性电容、10K电阻组成）、晶振部分（由12M石英晶振、两个30PF的瓷片电容组成）。

主要起程序的输入与控制、程序的复位、时间频率控制的作用。

2、无线控制模块本设计的无线控制模块是由编码芯片PT2262和解码芯片PT2272组成的电路模块组成，工作方式是编码芯片PT2262 发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272 接收到信号后，其地址码经过两次比较核对后，VT脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端一直按住按键，编码芯片也会连续发射。

3、电机驱动模块本设计是采用了L298N电机驱动模块来驱动减速电机工作；L298N是ST公司生产的一种高电压、大电流电机驱动芯片。

该芯片采用15脚封装。

主要特点是：工作电压高，最高工作电压可达46V；输出电流大，瞬间峰值电流可达3A，持续工作电流为2A；额定功率25W。

基于51单片机的红外遥控小车设计和制作本文介绍一款红外线遥控小车，以AT89S51单片机为核心控制器，用L289驱动直流电机工作，控制小车的运行。

本款小车具有红外线遥控手动驾驶、自动驾驶、寻迹前进等功能。

本系统采用模块化设计，软件用C语言编写。

一、设计任务和要求以AT98C51单片机为核心，制作一款红外遥控小车，小车具有自动驾驶，手动驾驶和循迹前进等功能。

自动驾驶时，前进过程中可以避障。

手动驾驶时，遥控控制小车前进、后退、左转、右转、加速等操作。

寻迹前进时小车还可以按照预先设计好的轨迹前进。

二、系统组成及工作原理本系统由硬件和软件两部分组成。

硬件部分主要完成红外编码信号的发射和接受、障碍物检测、轨迹检测、直流电机运行的发生等功能。

软件主要完成信号的检测和处理、设备的驱动及控制等功能。

AT89S51单片机查询红外信号并解码，查询各个检测部分输入的信号，并进行相应处理，包括电机的正反转，判断是否遇到障碍物，判断是否小车其那金中有出轨等。

系统结构框图如图1所示。

图1 系统结构框图三、主要硬件电路1、遥控发射器电路该电路的主要控制器件为遥控器芯片HT6221，如图2所示。

HT6221将红外码调制成38KHZ的脉冲信号通过红外发射二极管发出红外编码。

图2中D1是红外发射二极管，D2是按键指示灯，当有按键按下时D2点亮。

HT6221的编码规则是：当一个键按下超过36ms，振荡器使芯片激活，如果这个按键按下且延迟大约108ms，这108ms发射代码由一个起始码(9ms)，一个结果码(4.5ms)，低8位地址码(9ms~18ms)，高8位地址码(9~18ms)，8位数据码(9~18ms)和这8位数据码的反码(9~18ms)组成，如果按键按下超过108ms仍未松开，接下来发射的代码将仅由起始码(9ms)和结束码(2.5ms)组成。

按照上图的接法，K1~K8的数据码分别为：0x00，0x01,0x02,0x03,0x04,0x05,0x06,0x07。

基于51单片机红外遥控小车制作报告基于51单片机红外遥控小车是一项有趣且有挑战性的项目，通过该项目的实践，可以深入了解单片机和红外遥控的原理，并提高自己的动手能力和解决问题的能力。

本文将介绍基于51单片机红外遥控小车的制作过程和实现的功能。

一、实验原理1.51单片机原理51单片机是一种广泛应用于电子产品和嵌入式系统中的微控制器，采用的是哈佛结构，具有较高的性能和稳定性，广泛使用于工业自动化和嵌入式开发中。

2.红外遥控原理红外遥控是一种常见的遥控方式，通过使用红外光发射器和接收器之间的通信，实现无线遥控设备的功能。

红外遥控信号一般由多个比特组成的数据包，通过不同的数据包可以实现不同的操作。

二、实验器材和工具1.器材2个电机、L298N电机驱动模块、51单片机、红外接收器、红外发射器、遥控器、电池盒、杜邦线等。

2.工具电烙铁、焊锡、剪线钳、螺丝刀、万用表等。

三、制作步骤1.电路连接将L298N电机驱动模块与电机连接，L298N模块的输入引脚与单片机的输出引脚连接，红外接收器与单片机的IO引脚连接，红外发射器与单片机的IO引脚连接。

2.程序设计根据需求编写程序，包括红外遥控信号解析、电机控制等功能。

3.调试测试四、实现的功能1.红外信号解析通过红外接收器接收到遥控器发送的红外信号，解析信号中的数据包，判断用户的操作。

2.基本运动控制根据用户的操作，通过控制电机的转动方向和速度，实现小车的前进、后退、左转、右转等基本运动功能。

3.灵敏度调节通过调整程序中的参数，可以调节小车的灵敏度，使其对用户的操作更加敏感和准确。

4.智能避障在程序中添加红外避障功能，当小车检测到前方有障碍物时，自动停下或转向避开障碍物，保证小车的安全。

五、实验心得通过制作基于51单片机红外遥控小车的实验，我深入了解了51单片机和红外遥控的原理，并提高了自己的动手能力和解决问题的能力。

在实验过程中遇到了一些困难，但通过查阅资料和与同学交流，我成功地解决了这些问题。

智能小车报告制作人：许晓建、林文舜制作时间：2010年11月13日星期六摘要（关键词：智能小车 AT89S52 单片机红外线发射/接收管 TIP41/42c）智能作为现代的新发明，是以后的发展方向，他可以按照预先设定的模式在一个环境里自动的运作，不需要人为的管理，可应用于科学勘探等等的用途。

智能电动车就是其中的一个体现。

本次设计的简易智能电动车，采用AT89S52单片机作为小车的检测和控制核心；采用红外线发射/接收管来检测路上黑线，从而把反馈到的信号送单片机，使单片机按照预定的工作模式控制小车在各区域按预定的速度行驶，并且单片机选择的工作模式不同也可控制小车顺着S形黑线行驶；采用tip41/42c三极管作为电机的控制机构；采用lm340t5作为稳压机构。

本设计结构涵盖了控制、模式识别、传感技术、电子、电气、计算机、机械等多个学科，具有高度的智能化、人性化，是机电一体化技术的产物。

制作智能小车为机电一体化专业学科的学生学习和掌握机电一体化技术有很大的帮助，对机电一体化专业学科的学生进一步巩固已学知识加深已学知识起到促进作用，引导和激励学生实事求是、刻苦钻研、勇于创新、多出成果、提高素质，发现和培养一批在学术科技上有作为、有潜力的优秀人才。

目录▪车模结构介绍▪研究项目介绍▪赛道及比赛规则▪电源及稳压机构介绍▪关于电机驱动▪关于舵机驱动▪关于赛道检测方式▪最佳路线问题▪单片机模块及最小系统介绍▪智能车系统程序▪致谢▪参考文献▪附录车模结构介绍车模调校的主要参数：后倾角、外倾角、前束、减震弹簧预紧力研究项目介绍•汽车动态分析•车速控制系统•方向控制系统•赛道检测系统•电子控制系统•策略规划系统•行为决策系统•数据传输系统赛道及比赛规则赛道材料： KT板、高密度、白色、0.5厘米厚。

中心黑线：为黑色即时贴经过裁减而成。

用指定车模沿黑线跑两圈取单圈最快者为胜。

电源及稳压机构介绍电池:电压：1.2×6=7.2 v、容量：2000mAh放电曲线（在3A的大电流放电条件下得到的结果）正确充电：推荐使用比赛选配的充电器。

基于51单片机的红外智能遥控小车李秋玉李敏发布时间：2022-07-08T14:50:18.544Z 来源：《创新人才教育》2021年12月作者：李秋玉李敏[导读] 随着人工智能的快速发展，智能化小车在现实生活中应用越来越广。

湖南省衡阳市职业中等专业学校李秋玉湖南财经工业职业技术学院李敏 421002摘要：随着人工智能的快速发展，智能化小车在现实生活中应用越来越广。

采用51单片机为控制核心，应用红外遥控技术，数码显示技术，电机驱动技术等，实现了小车的无线运行控制、速度调节等功能，增强了小车的智能化程度。

关键词：51单片机；红外遥控；电机驱动；智能化；引言随着生活水平的不断提高，人们对于工作环境的要求也越来越高。

一些工作环境恶劣，或者危险系数比较高的岗位，人们越来越不想参与[1]。

然而，智能化的发展，很好的弥补了这方面的不足。

智能移动小车，能代替人们穿越一些危险、复杂的工作环境，装载各类智能化设备去完成工作任务，如灭火、环境监测和检修等[2,3，4]。

因此，智能车的研究在相关行业的电子设计竞赛，或者创新竞赛中都比较重视，同时也是各高校师生的热点研究方向[5]。

本文设计了一款基于51单片机的红外遥控智能小车，重点讲述了小车的硬件电路和软件程序。

设计测试结果表明，其智能化程度高，成本低廉，具有较大的应用前景和研究意义。

1、总体框架图本设计采用51单片机为控制核心，应用红外遥控技术和电机驱动技术实现对小车无线控制，同时采用数码显示技术，实现小车速度档位的显示。

其总体框架图如图1所示，主要包括单片机、红外接收模块、数码显示模块、电机驱动模块，以及电源模块。

红外接收模块接收红外信号，发送给单片机进行解码，单片机根据解码的信息，实现小车的智能控制和速度档位的显示，电源模块给其它模块提供电源。

2、硬件电路硬件电路主要包括单片机最小系统、红外收发电路、电机驱动电路、数码显示电路和电源电路。

单片机最小系统为硬件电路核心部分，是整个设计的数据处理中心；红外收发电路为信号来源与初处理电路；电机驱动电路为小车的运行控制电路；数码显示电路为小车速度档位显示电路；电源电路为整个智能小车提供合适的电源。

• 186•自从单片机问世以来，就被广泛地运用在各个行业中，如工业自动化，自动检测与控制系统，智能仪器仪表，家用电器等各个方面。

在当今社会，几乎所有的电子类产品都会用到单片机的集成芯片。

51单片机是一款八位单片机，它的易用性和多功能性受到了广泛使用者的一致好评，单片机的运用正在不断强化，基于它具有体积小，功耗低并且成本低的特点，工作可靠性强，根据这些特点特别适合用于控制有关的系统。

该设计在车身部分采用STC89C52RC 单片机作为主要的核心控制芯片。

通过无线传送操作指令，利用光电门来监测小车驱动轮的转速，从而用PWM 动态调节和控制小车的速度与方向。

该设计主要实现以下几点功能：前进后退、左转右转、黑线寻迹、避障、红外遥控、以及调节小车行驶速度。

智能遥控小车的研究现状首先在美国工业方面首先展开运用，由于很大的便利之处和智能化，就让其得到了政府的认可，得到了相关技术和政策的支持，因此各大工业大国都在智能无线遥控上占据着一定的优势。

因此，在未来智能小车的应用将随处可见。

本总体结构图如图1所示。

本设计系统主要以STC89C52RC 为核心的单片芯片为中心，芯片使用T0定时器的中断方式，形成更精确的脉冲波，以驱动发动机L298N 芯片精准的控制发动机的旋转速度。

采用PT2262的编码解码芯片并进行无线传输和操作：执行指令接收和控制车身移动平台上的单片机收到相应的指令后改变发动机的PWM 脉冲波形，并调整车辆当前的操作状态。

2 硬件设计在小车设计的硬件模块中单片机采用的是51系列作为控制的核心处理器，这里主要是以STC89C52RC 作为主要控制芯片，它兼容51的全部功能并且功能更加优化。

单片机最小系统由外围信号I/O 口组成的，包括电源、CPU 时序电路、复位电路，在这三个模块的基础上，单片机就能够正常的工作。

设计系统中，时钟晶振电路模块采用的工作方式是内部时钟的工作方式，是通过利用芯片内部的实时震荡谐振电路模块来进行实现。

毕业设计（论文）题目：基于单片机的红外遥控智能小车西安邮电学院毕业设计(论文)任务书学生姓名指导教师职称工程师学院电子工程学院系部光电子技术专业光电信息工程题目基于单片机的红外遥控智能小车任务与要求任务：以51单片机为控制核心，实现具有自动避障、加速、减速等功能的红外遥控智能小车。

要求：1 搜集资料，熟悉单片机开发流程；熟悉红外传感器等相关器件；掌握单片机接口和外围电路应用；具备一定的单片机开发经验。

2 学会电路设计、仿真等相关软件的使用；3 具备一定的硬件调试技能。

4 学会查阅资料；5 学会撰写科技论文。

开始日期2010年3月22日完成日期2010年6月27日主管院长(签字) 年月日西安邮电学院毕业设计 (论文) 工作计划学生姓名赵美英指导教师崔利平职称工程师学院电子工程学院系部光电子技术专业光电信息工程题目基于单片机的红外遥控智能小车工作进程主要参考书目（资料）1、何立民，单片机应用系统设计,北京：航天航空大学出版社；2、李广弟，单片机基础,北京：北京航空航天大学出版社,2001；3、何立民，MCS-51系列单片机应用系统设计系统配置与接口技术，北京航空航天大学出版社，1990.01；4、赵负图，传感器集成电路手册,第一版,化学工业出版社,2004；5、Atmel.AT89S51数据手册.主要仪器设备及材料1．普通计算机一台，单片机开发环境；2．电路安装与调试用相关仪器和工具。

（如示波器、万用表、电烙铁、镊子、钳子等）。

论文（设计）过程中教师的指导安排每周四进行交流与总结；其余时间灵活安排，及时解决学生问题。

对计划的说明依学生实际情况，适当调整工作进度。

西安邮电学院毕业设计(论文)开题报告电子工程学院光电子技术系（部）光电信息工程专业2006 级光电0601班课题名称：基于单片机的红外遥控智能小车学生姓名：赵美英学号：05064028指导教师：崔利平报告日期： 2010年3月25日说明：本报告必须由承担毕业论文(设计)课题任务的学生在毕业论文(设计) 正式开始的第1周周五之前独立撰写完成，并交指导教师审阅。

《基于51单片机的红外避障自动车的实现》技术报告摘要本小组所设计一个带有红外传感器的小车，基本能实现自动避障的功能。

本小车以STC89C52为其主控单元，以俩个直流减速电机为驱动电机提供基本动力，并依据差速原理实现转向，用红外传感器进行探测，使用分离元件组成的电路去驱动电机，使用PWM波实现变速功能。

小车分为五个模块：STC89C52主控模块，传感模块，电源模块，电机驱动模块，测速模块。

关键词：89C52 红外避障自动车题目：《基于51单片机的红外避障自动车的实现》下面是一些基本资料：——————————————小车参数——————————————障碍检测方式红外探测（探测模块功耗7mA）车模几何尺寸（mm）149 x 102 x 59测障精度前方：75 cm 左右：25cm车模轮距（mm）120电源系统 4 x 1.5 v干电池4 x 1.2 v充电电池及其稳压输出电机直流减速电机，1~12V工作电压，传动比：71.2:1主控芯片STC89C52MCU其他芯片LM7806 LM7805 STC11F01等—————————————小组资料———————————————小组成员：姓名班级善长项目负责模块王太杰0804211班擅长于硬件焊接技术强硬件知识充足红外探测部分驱动调试孙学军0904211班擅长于编程C语言功底扎实思路开阔程序驱动部分程序调试李相华0804211班查阅资料能力强善于方案选择和优化电源部分小组优势：硬件与程序搭配协调，每人负责各自模块，只提供最终模块接口，使对方不必关注自己模块内部结构，只需将接口连接完成即可，减少了每人负责的内容，提高了效率。

————————————制作流程与时间—————————————2010年5月1日小组成员对各模块电路进行了选择、优化，并进行了电路搭建、焊接，各模块调试，确定模块交互接口；主控程序思路成型，并编写了测试程序，对软硬件进行了测试。

最后各模块交互，整体调试，主程序确定及细节敲定。

基于单片机的智能避障遥控小车目录第一章绪论 (1)1.1 研究背景和意义 (1)第二章系统框架及软硬件结构设计 (2)2.1 系统要求 (2)2.2 系统整体算法流程 (2)2.3 总体任务设计 (3)2.4 整体硬件结构设计 (4)2.5 整体软件结构设计 (4)第三章模块的详细设计 (5)3.1 L293D电机驱动模块 (5)3.1.1模块介绍 (5)3.1.2 PWM脉冲控制原理 (5)3.1.3 脉冲控制代码 (6)3.2 HC05蓝牙模块 (7)3.2.1 模块简介 (7)3.2.2 蓝牙串口程序说明 (7)3.2.3 模块引脚说明 (8)3.3 USB转TTL模块 (9)第四章系统功能设计与实现 (10)4.1 安卓手机蓝牙遥控的设计与实现 (10)4.1.1 设计基本思路 (10)4.1.2 遥控任务分配 (10)4.2.3 蓝牙遥控操作流程 (11)第五章软硬件调试 (13)5.1 硬件调试 (13)5.2 软件调试 (13)第一章绪论1.1 研究背景和意义智能化无处不在。

各种智能化设备在不同的领域中发挥着自己的特长，而在家用方面的智能有着相当重要的意义。

本次所设计的智能小车系统包含着对周围环境的检测、舵机控制以及短距离无线遥控等的功能，它需要实现微控制器、多传感器技术、蓝牙遥控、机械结构原理、数字逻辑、自动控制等各学科技术内容的渗透融合。

智能小车通过其上部搭载的89C52芯片作为核心控制器，通过多种传感器来获取周围环境信息并将采集到的信息输送给CPU，然后由CPU来给各个部分下达相对应的指令。

智能小车不仅价格低廉，而且甚至能够担任人类难以从事的任务，它在工业、农业以及社会生产生活等许多领域都起到了重要作用。

本次课题设计中所采用到的短距离无线遥控、单片机控制原理、多传感器技术、自动避障技术等等。

现在在工业制造、农业生产、国家安全、军事武器，医疗保健、太空探测等许多领域都日益发挥着其作用，在军事侦察、反恐、防暴、防核化等高危任务方面、环境污染检测方面和在恶劣环境中均有着非常好的发展前景，从这些方面可知本课题研究意义非凡。

摘要遥控小车利用单片机作为控制核心，使用红外线发射和接收器件、接近反射式光电感应器件、编码解码芯片和无线收发模块，实现智能小车的遥控小车的运动轨迹，用单片机输入/输出接口控制伺服电机方向、速度和运行时间，模块化结构保证了小车成为一个可靠整体，软件采用C语言编程，完成小车所要实现的功能。

关键词：单片机红外遥控目录摘要1．智能小车总体设计结构及硬件模块设计 (1)1.1 总体设计结构 (1)2．智能小车各模块电路设计 (3)2. 1 无线遥控原理 (3)2. 2 无线遥控发射原理 (4)2. 3无线遥控发射原理 (7)2. 4无线遥控接收原理图 (8)2. 5无线遥控接收原理 (9)3．无线遥控控制程序 (11)4. 总结 (14)5参考文献 (15)1.小车总体设计结构及硬件模块设计1.1总体设计结构遥控小车采用STC单片机集中控制和分散模块化设计。

智能小车硬件由STC 单片机开发板以及无线遥控模块组成，智能小车采用左右两个伺服电机，高电平持续的时间控制电机运动转速。

智能车前下端4组检测灯对黑线的反馈信号，通过单片机控制伺服电机的转动。

前端的两组红外检测灯对障碍物进行检测，通过单片机P2口的低四位对遥控信号进行检测。

小车的机械结构设计：为了保证小车能够进行遥控，我们将道路检测电路板放在小车底盘的前端，无线接收模块放在小车的尾部，单片机控制板放在小车的正上方保持小车的平衡性，小车的主动轮为前端两个，从动轮为后面一个，电池放在两个主动轮之间，这样的整体设计既可以保持重心尽量在一条竖直线上又方便电源的开关，使小车转弯时的转动惯量减小，增强其稳定性。

2.能小车各模块电路设计2.1无线遥控原理一个完整的遥控电路由发射部分和接收部分组成。

无线电发射部分，由一个能产生等幅振荡的高频载频振荡器和一个产生低频调制信号的低频振荡器组成。

用来产生载频振荡的电路一般有多谐振荡器、互补振荡器和石英晶体振荡器等。

由低频振荡器产生的低频调制波，一般为宽度一定的方法。

智能小车的设计单片机课程设计设计名称：智能小车及温度显示所在学院：电气与控制工程学院专业班级：测控技术与仪器0902学生姓名：学生学号：********** ********** ********** 指导老师：完成时间：2012/07/06目录1．方案论证与比较 (4)1.1 课程实现 (4)1.2 电机驱动模块 (4)1.3 温度测量模块 (5)1.4 显示模块 (5)1.5遥控 (6)2．单片机最小应用系统 (6)2.1 时钟电路 (7)2.2 复位电路 (8)3.控制部分 (9)3.1电机驱动 (9)3.2.温度检测及显示模块 (9)3.3.遥控 (10)4.流程图 (10)4.1 主程序流程图 (10)4.2遥控器解码程序流程图 (11)4.3 温度显示流程图 (11)5.参考文献 (11)6. 设计心得体会 (12)6.1设计心得体会（魏璐） (12)6.2设计心得体会（雷军） (12)6.3设计心得体会（陈志伟） (13)7.附录 (14)7.1元件清单： (14)7.2程序清单: (14)智能小车的设计摘要：智能作为现代的新发明，是以后的发展方向，他可以按照预先设定的模式在一个环境里自动的运作，不需要人为的管理，可应用于科学勘探等等的用途。

智能小车就是其中的一个体现。

本设计采用STC89C52单片机为主要控制核心，STC89C52是一款高速低功耗的新一代8051单片机，我们利用红外接收遥控器对小车的控制信号，对小车实现无线遥控，利用DS18B20检测小车所在环境的温度，并利用12864液晶显示模块将其显示出来。

关键词：STC89C52 单片机DS18B20检测温度液晶显示Abstract：Smart as a modern invention, the direction of development in the future, he can in an environment where automatic operation in accordance with the pre-set pattern, no human management can be applied to the use of scientific exploration. The smart car is one of expression. This design uses STC89C52 microcontroller core as the main control STC89C52 is a new generation of high-speed low-power 8051, we use the infrared receiver remote control signals of the car, wireless remote control car using the DS18B20 test car where the temperature of the environment and use 12864 LCD module will be displayed.Keyword：STC89C52 single-chip DS18B20 detection temperature LCD1．方案论证与比较1.1 课程实现方案1：采用各类数字电路来组成小车的控制系统，对外围避障信号，各路趋光信号进行处理，车库拦栅上升下降控制，温度显示等。

华北科技学院毕业设计（论文）目录设计总说明 (I)Introduction .................................................................................................................... I II 1 绪论 .. (1)2方案设计 (2)3硬件电路设计 (3)3.1主体元器件选择 (3)3.1.1单片机 (3)3.1.2红外接收器 (8)3.1.3红外发射管 (8)3.2 红外发射电路 (9)3.3红外接收电路 (12)3.4复位电路 (13)3.5电机的正反转控制电路 (14)3.6四位通道选择电路 (15)3.7按键电路 (16)3.8辅助电路 (16)3.8.1整流电路 (17)3.8.2滤波电路 (18)3.8.3稳压电路 (19)3.8.4说明 (19)4软件设计 (20)4.1系统流程图 (20)4.2主要功能段程序设计 (21)5电路板的设计 (27)5.1 电路板的布局 (27)5.2 布线 (27)基于单片机的红外遥控小车控制电路设计5.3设计检查 (28)6焊接部分 (30)6.1插件元件 (30)6.2焊接的要求 (31)7调试 (32)7.1 调试准备 (32)7.2调试方法 (33)7.3说明 (33)7.4波形图 (34)7.5数据分析 (36)8总结 (38)参考文献 (39)附录 (40)致谢 (42)华北科技学院毕业设计（论文）基于单片机的红外遥控小车控制电路设计设计总说明红外线是近距离、高速无线通信的一种手段,一直以来,红外遥控、遥测技术在玩具生产、家电制造及工业测控等领域得到了广泛的应用.作为近距离、室内通信的手段,红外线具有无线电无法比拟的优势.因此，遥控加智能的技术研究、应用都是非常有意义而且有很高的市场价值的。

红外遥控的特点是利用红外线进行点对点通信的技术，不影响周边环境，不干扰其他电器设备。
