温控说明书

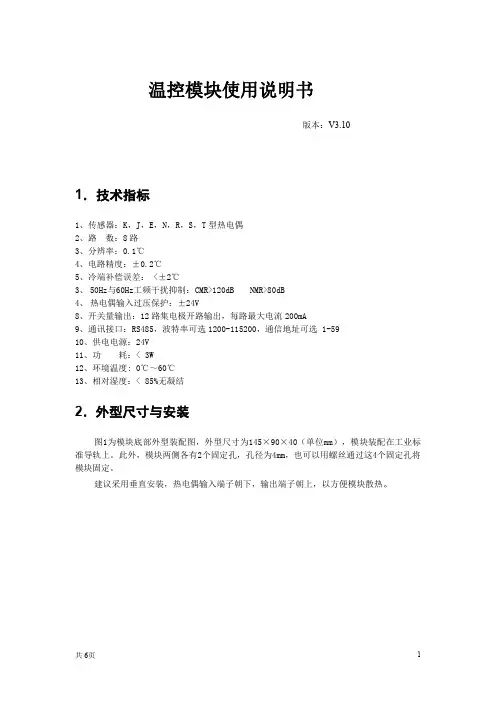

共6页1温控模块使用说明书版本：V3.101．技术指标1、传感器：K，J，E，N，R，S，T型热电偶2、路数：8路3、分辨率：0.1℃4、电路精度：±0.2℃5、冷端补偿误差：<±2℃3、50Hz与60Hz工频干扰抑制：CMR>120dBNMR>80dB4、热电偶输入过压保护：±24V8、开关量输出：12路集电极开路输出，每路最大电流200mA9、通讯接口：RS485，波特率可选1200-115200，通信地址可选1-5910、供电电源：24V11、功耗：<3W12、环境温度:0℃～60℃13、相对湿度：<85%无凝结2．外型尺寸与安装图1为模块底部外型装配图，外型尺寸为145×90×40（单位mm），模块装配在工业标准导轨上。此外，模块两侧各有2个固定孔，孔径为4mm，也可以用螺丝通过这4个固定孔将模块固定。建议采用垂直安装，热电偶输入端子朝下，输出端子朝上，以方便模块散热。共6页

2图1模块底部外型装配图3指示灯、端子、接线和接地给模块上电后，电源指示灯亮；运行指示灯闪烁，表示CPU运行正常。模块的12个输出都有相应的指示灯，某一路有输出时对应的指示灯亮，断开输出时对应的指示灯熄灭。L1～L8分别对应第1路输出～第8路输出（Y1-Y8）。L9～L12分别对应自由输出1～自由输出4（Y9-Y12）。连接电阻性负载（例如固态继电器）时可按图2或图3接线。连接电感性负载（例如电磁继电器）时按图3接线，该接法会接通模块内的续流二极管。第1路热电偶1+接第1路热电偶的正端；第1路热电偶1-接第1路热电偶的负端。其它各路的连接如此类推。Y1-Y8端子是第1-8路热电偶的控温输出接线端子，Y9-Y12端子是第1-4路自由输出口接线端子。X1端子是输入口，输入低电平有效。模拟地（G0）用于接各热电偶的屏蔽层或负端。共6页

3图2温控模块接线图，输出接阻性负载图3温控模块接线，输出接感性或负性负载正确接地可以防止共模电压干扰，共模电压过高会使模块产生测量误差或者使测量的数据不稳定，甚至损坏模坏。共6页4根据不同的热电偶类型，接地方式分两种：屏蔽层接地和热电偶负端接地。屏蔽层接地就是把8路热电偶的屏蔽层用导线连接到模块的“模拟地”端子。该接地方式用于“接地型热电偶”。“接地型热电偶”是指热电偶屏蔽层与热电偶的正负端连通（电阻小，通常只有几欧姆）的热电偶。热电偶负端接地就是把8路热电偶的负端(1-到8-)用导线连接到模块的“模拟地”端子。该接地方式用于“非接地型热电偶”。“非接地型热电偶”是指热电偶屏蔽层与热电偶的正负端不连通的热电偶。没有屏蔽层并且各路热电偶相互绝缘（用万用表量各路热电偶间的电阻为无穷大）也用该接地方式。4．通信接口与地址设定模块支持485通信，通过3位端子连接（见接线图）。使用时需要连接A，B，通信地G1（不是模拟地！）3根线。共模电压较低时也可以不接通信地，只接A和B。模块支持最大59个模块通信。通信协议modbusRTU或modbusRTU_SUM。modbusRTU_SUM协议是把modbusRTU协议中的CRC16用校验和代替。校验和为16位，是命令中所有数据(8位)的累加和。通信波特率，数据位，停止位，校验位可以设置，设置方法请参考“参数设置”一节。模块出厂时的设置为波特率9600，8位数据，1位停止位，偶校验。6位拔码设定开关用于设定站地址，打在NO端表示1，另一端表示0，按二进制格式设定，拔码6是最低位，拔码1是最高位，可以表示0-63个不同的地址。模块的地址一般从1开始，地址0留作主站用。地址60-63保留，请不要使用。改变地址，模块要重新上电后才能生效。例如要设模块地址为9，9的二进制数为001001，所以把拔码开关的位3和位6打在ON端，其它的在另一端就可以了。如图4所示，白色表示拔码位置。选择地址62时，模块按波特率9600，8位数据，1位停止位，偶校验通信，设定的通信参数无效，地址62专门用于与上位机联机设定模块参数。设置方法请参考“WK8H-V3.10温控模块参数设置.doc”。地址60，61，63用于内部测试。图4地址9时的拔码开关共6页55．通信与参数设置模块支持modbusRTU协议，可操作的功能码包括：1，2，3，4，5，6，15，16号功能。1号和2号功能都可读取模块内的位信息。3号和4号功能都可读取模块内的字信息。5号功能设置模块内的单个位。6号功能设置模块内的单个字。15号功能设置模块内的多个位。16号功能设置模块内的多个字。具体参数地址请参考文件“WK8H-V3.10参数地址列表.doc”。注：第几路也称第几通道。参数分为4类：1、系统参数：系统参数掉电保存，各通道共用。2、按通道分类的参数：掉电保存，各通道有自己的参数地址，方便同时设定一个通道的参数。3、运行参数：参数掉电不保存，用于表示模块的状态。4、不同通道的同类参数:同类参数放在连续地址，方便统一设定。5、全局设定：同时设定8个通道的数据。其中按通道分类的参数与不同通道的同类参数中同通道同名参数具有不同的地址，但读写两个地址的效果是一样的。例如第1通道设定温度的地址是128（按通道分）和3072（按类型分），读写这两个地址结果相同。为方面模块与触摸屏连接，有些参数除提供字地址外也有位地址。例如通道1启停的字地址是143(按类型为3312)，位地址是128(按类型为3072)，读写（操作字和位的命令不相同）字或位的结果相同。全局设定：同时设定8个通道的数据。例如把数据100写入地址4096（8通道设定温度），可以把1-8通道的设定温度设为100度。6.应用方案简介WK8H温控模块具有三种控制方式：PID，手动控制和上位机控制。模块可以灵活的与上位机组成各种应用。1、模块与触摸屏等人机介面组成温控器使用。WK8H面板目录中有一站联机和多站联机的面板例子供参考。2、模块与PLC或计算机组成PID控温系统。模块工作在PID方式，采样并控制温度，上位机读取和设定相关数据。3、模块与PLC或计算机组成控温系统，模块工作在手动方式或上位机控制方式。上位机读取模块采集的温度，完成控制算法，并通知模块接通或断开输出（或修改手动输出值）。共6页64、模块与PLC或计算机组成温度采集系统。模块工作在上位机控制方式，上位机读取模块采集的温度，并可以接通或断开模块的12个输出口。

EK-20-2温控说明书

1、在电冰箱温控器上有0到4个档位或者是0到7个档位，其中0档是停机档，5到7是强制冷档，在这一档位上冰箱的压缩机就会呈现出不停机的状态。

2、电冰箱温控器上的数字越大，在冰箱内部它的温度也就越低，在春秋季节，我们调整温控器是一般是将温度器调制3档。

3、为了更好的达到食品保鲜和省电的目的，在夏季我们可将温控器调到1档或者是2档，在冬季将其调整为4档或者是5档。

4、在夏季进行电冰箱温控器调节时，需要将温控器调节到2到4档。夏季档数调节过大会造成冰箱不停机，冰箱的内外温差大，更多的热量就会通过箱壁进入到冰箱的内部。为了更好的保证冰箱的运行，就需要将冰箱的温控器调整的小一些，保持冰箱的压缩机有一定的开停比例。

5、在冬季调整电冰箱温控器时，需要将冰箱的温控器调大较大的位置，冰箱周围的温度低，冰箱的压缩机的停机时间相对较长，但是冰箱的冷冻室所负荷的温度达不到要求，所以在冬季可以选择将冰箱的温控器调整的稍大些，保证冰箱冷冻室中的温度。

6、冰箱周围的环境温度低于16摄氏度时，需要打开冰箱的电热补偿开关，它能保证冰箱冷冻室的负荷温度，同时也能防止温度过低导致温控器失灵

CHB系列温控仪表说明书

集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN# 接线说明

A714+81AC220V50HzG2 -G2 -G1 +G1 +OUT2/ALM41113OUT1126510932-BB

图1

图2

注： 1.图1中OUT1为主输出，如是AC 30A/220V则仅有一对常开点；OUT2 一般用于报警或制冷

2.图2为移项表的接线图，OUT1与OUT2为同时输出

3. 继电器触点输出。触点AC 3A/220V（阻性负载）

4.逻辑电平（用于固态继电器）DC 0~12V，输出的最大电流值

5.双向可控硅过零触发，用于控制晶闸管

输出接线图：

①继电器触点开关输出②逻辑电平输出 ③ 双向可控硅过零触发输出

NLJOUT OUT G1G2LNOUT LRSSRN

仪表自整定功能

启动自整定：

1. 启动自整定时，加热系统须处在工作状态，测温温度要求低于设定温度。

2. 按“SET”键约5秒，进入参数设定状态，连续按“SET”键 直至出现参数“LKV”，将此参数值改为1。再按“SET”键至出现参数“ATV”时，输入相应自整定类型号（1,2，3可选，一般用1），按“SET”键约5秒AT灯亮，SV数据闪动，仪表开始自整定。

3. 长按“<”或“Ⅴ”键约5秒后放开，可以直接进入自整定状态

自整定结束后，AT灯灭，仪表自动运算出一组适合加热系统的参数，仪表按新的PID参数进行控制。

新的PID参数可在仪表上查找。

1

1

TC-01L液晶显示温控器

使用说明书

2

2 TC-01L液晶显示温控器

一、 产品概述

TC-01L大屏幕液晶显示数字温控器，适用于智能客房控制系统的温度控制设备，它通过标准485总线与客房控制主机相连，实现对中央空调及采暖系统的风机盘管、电动阀、电磁阀、电动风阀、电动风口及电加热等温度控制系统进行控制。该温控器采用LCD液晶显示屏，通过温控器内部的数字温度传感器，能够准确检测出室内真实温度。并能实时地与用户所设定温度进行比较，自动调节冷暖气的进气量或控制管道电动阀，达到保持室内恒温的目的。

二、 型号定义

格式：TC – 01L

TC：代表温控器产品系列

01：代表产品的分类，RS485通信温控器

L：代表液晶显示按键式

三、 技术指标

1、工作电压：+9V ～＋15V

2、自身功耗：﹤1.0W

3、测温精度：±1℃

4、控温范围：16.0℃～32.0℃

5、外型尺寸：86㎜×86㎜×10㎜（长×宽×高）

6、RS485通信接口

四、 功能及特点

1、LCD液晶显示。

2、精确显示房间温度和设定温度。

3、外观设计豪华、美观、直观易懂。

4、高、中、低三种风速模式及自动温度调节。

5、冬季和夏季（制冷和制热）两种模式。

6、可接二线电动阀（二通或三通），并兼容三线电动阀电磁阀或风阀。

7、轻触式按键，并且按键操作简单，友好人机对话界面。

五、 外观结构

3

3 1、显示面板意义

HIGH：风机高速

MID： 风机中速

LOW： 风机低速

AUTO：自动温控模式

HEAT：制热，冬季模式

COOL：制冷，夏季模式

室内室外设定温度显示

2、按键意义

ON/OFF：开关机键

M :模式键，制热制冷模式切换

－：设定温度减

＋：设定温度加

：风速调节键

六、 按键功能与操作

1、开关风机

按一次开关键开，再按一次关。关闭时风机和电磁阀关闭，显示屏关闭，同时按键无效。正常使用必须先开机。
