明框玻璃幕墙计算书

  • 格式：doc
  • 大小：551.02 KB
  • 文档页数：39

明框玻璃幕墙

设计计算书

设计：

校对：

审核：

批准：

二〇一二年五月九日 目录

1 计算引用的规范、标准及资料 ....................................................................................................................... 1

1.1 幕墙设计规范： .................................................................................................................................... 1

1.2 建筑设计规范： .................................................................................................................................... 1

1.3 铝材规范： ............................................................................................................................................ 2

1.4 金属板及石材规范： ............................................................................................................................ 2

1.5 玻璃规范： ............................................................................................................................................ 2

1.6 钢材规范： ............................................................................................................................................ 3

1.7 胶类及密封材料规范： ........................................................................................................................ 3

1.8 五金件规范： ........................................................................................................................................ 4

1.9 相关物理性能等级测试方法： ............................................................................................................ 4

1.10 《建筑结构静力计算手册》(第二版) ............................................................................................... 5

1.11 土建图纸： .......................................................................................................................................... 5

2 基本参数 ........................................................................................................................................................... 5

2.1 幕墙所在地区 ........................................................................................................................................ 5

2.2 地面粗糙度分类等级 ............................................................................................................................ 5

2.3 抗震设防 ................................................................................................................................................ 5

3 幕墙承受荷载计算 ........................................................................................................................................... 6

3.1 风荷载标准值的计算方法 .................................................................................................................... 6

3.2 计算支撑结构时的风荷载标准值 ........................................................................................................ 7

3.3 计算面板材料时的风荷载标准值 ........................................................................................................ 7

3.4 垂直于幕墙平面的分布水平地震作用标准值 .................................................................................... 7

3.5 作用效应组合 ........................................................................................................................................ 8

4 幕墙立柱计算 ................................................................................................................................................... 8

4.1 立柱型材选材计算 ................................................................................................................................ 9

4.2 确定材料的截面参数 .......................................................................................................................... 10

4.3 选用立柱型材的截面特性 .................................................................................................................. 11

4.4 立柱的抗弯强度计算 .......................................................................................................................... 11

4.5 立柱的挠度计算 .................................................................................................................................. 12

4.6 立柱的抗剪计算 .................................................................................................................................. 12

5 幕墙横梁计算 ................................................................................................................................................. 13

5.1 横梁型材选材计算 .............................................................................................................................. 13

5.2 确定材料的截面参数 .......................................................................................................................... 15

合集下载

明框玻璃幕墙施工方案

明框玻璃幕墙施工方案

玻璃幕墙施工方案

一、施工准备

1.施工现场准备

(1)施工前,首先要对现场管理和安装人员进行全面的技术交底和质量交底及安全规范教育，备齐防火和安全器材与设施。

(2)在构件进场搬运、吊装时，需要加强保护，不得碰撞和损坏。构件应放在通风、干直立摆放，在室外堆放时，应采取防护措施。

(3)构件应按品种、规格、种类和编号堆放在专用架子或垫木上。玻璃构件应稍稍倾斜直立摆放，在室外堆放时，应采取防护措施。

(4)构件安装前，均应进行检验与校正。构件应符合设计图纸及相关质量标准的要求，不得有变形、损伤和污染，不合格构件不得上墙安装。玻璃幕墙构件在运输、堆放、吊装过程中有可能会人为地使构件产生变形、损坏等，在安装之前一定要提前对构件进行检验，发现不合格的应及时更换。同时，幕墙施工承包商应根据具体情况和以往施工经验，对易损坏和丢失的构件、配件、玻璃、密封材料、胶垫等，应有一定的更换储备数量，一般构件、配件等在1%～5%，玻璃在安装过程中的损坏率为总块数的3%～5%。

(5)构件在现场的辅助加工如钻孔、攻丝、构件偏差的现场修改等，其加工位置、精度、尺寸应符合设计要求。

(6) 玻璃幕墙与主体结构连接的预埋件，应在主体结构施工时按设计要求埋设。在放置预埋件之前，应按幕墙安装基线校核预埋件的准确位置，预埋件应牢固固定在预定位置上，并将锚固钢筋与主体构件主钢筋用铁丝绑扎牢固或点焊固定，防止预埋件在浇注混凝土时，位置变动。施工时预埋件锚固钢筋周围的混凝土必须密实振捣，混凝土拆模时后，应及时将预埋件钢板表面上的砂浆清除干净。

2. 施工技术准备。

（1）熟悉本工程玻璃幕墙的特点，其中包括骨架设计的特点，玻璃安装的特点及构造方面的特点。然后根据其特点，研究具体的施工方案。

（2）对照玻璃幕墙的骨架设计，复查主体结构的施工质量。因为主体结构的施工质量如何，对骨架的位置影响较大。特别是墙面的垂直度、平整度偏差，将影响整个幕墙的水平位置。所以，放线前，要检查主体结构的施工质量，特别是钢筋混凝土结构，尤其要仔细、严格地复查。另外，对主体结构的预留孔洞及表面的缺陷，应作好检查记录，并及时提请有关单位注意。

明框玻璃幕墙施工方案 2

明框玻璃幕墙施工方案 2

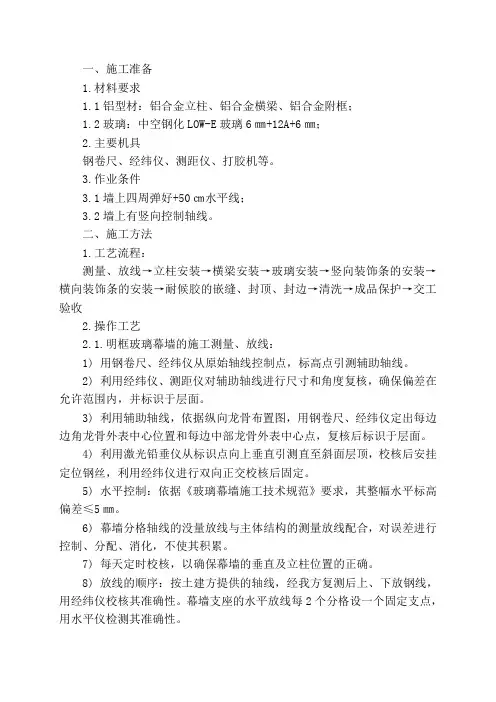

一、施工准备

1.材料要求

1.1铝型材：铝合金立柱、铝合金横梁、铝合金附框；

1.2玻璃：中空钢化LOW-E玻璃6㎜+12A+6㎜；

2.主要机具

钢卷尺、经纬仪、测距仪、打胶机等。

3.作业条件

3.1墙上四周弹好+50㎝水平线；

3.2墙上有竖向控制轴线。

二、施工方法

1.工艺流程：

测量、放线→立柱安装→横梁安装→玻璃安装→竖向装饰条的安装→横向装饰条的安装→耐候胶的嵌缝、封顶、封边→清洗→成品保护→交工验收

2.操作工艺

2.1.明框玻璃幕墙的施工测量、放线：

1) 用钢卷尺、经纬仪从原始轴线控制点，标高点引测辅助轴线。

2) 利用经纬仪、测距仪对辅助轴线进行尺寸和角度复核，确保偏差在允许范围内，并标识于层面。

3) 利用辅助轴线，依据纵向龙骨布置图，用钢卷尺、经纬仪定出每边边角龙骨外表中心位置和每边中部龙骨外表中心点，复核后标识于层面。

4) 利用激光铅垂仪从标识点向上垂直引测直至斜面层顶，校核后安挂定位钢丝，利用经纬仪进行双向正交校核后固定。

5) 水平控制：依据《玻璃幕墙施工技术规范》要求，其整幅水平标高偏差≤5㎜。

6) 幕墙分格轴线的没量放线与主体结构的测量放线配合，对误差进行控制、分配、消化，不使其积累。

7) 每天定时校核，以确保幕墙的垂直及立柱位置的正确。

8) 放线的顺序：按土建方提供的轴线，经我方复测后上、下放钢线，用经纬仪校核其准确性。幕墙支座的水平放线每2个分格设一个固定支点，用水平仪检测其准确性。 9) 每层楼的支座位置，由水平仪检测，相邻支座水平误差应符合设计标准。

2.2.立柱安装：

1) 先将支座焊接在埋件上，再将立柱用螺栓与支座连接，并调整、固定。然后再按立柱轴线及标高位对立柱进行标高偏差调整。

2) 相邻两根立柱安装标高偏差不大于3mm，同层立柱的最大标高偏差不大于5mm。

3) 立柱与连接件接触面之间一定要加防腐隔离垫片。

4) 立柱安装完后，一定先要进行立柱的自检，立柱找平、调整时按照有关规范要求进行，调整完后应及时固定。

明框玻璃幕墙立柱计算

明框玻璃幕墙立柱计算

明框玻璃幕墙设计计算书

- 1 -

明框玻璃幕墙

设计计算书

设计：

校核：

审核：

批准：

明框玻璃幕墙设计计算书

- 2 - 目 录

1 计算引用的规范、标准及资料....................................................................................... 1

1.1 幕墙设计规范： .................................................................................................. 1

1.2 建筑设计规范： ................................................................................................. 1

1.3 玻璃规范： ........................................................................................................ 2

1.4 铝材规范： ........................................................................................................ 2

1.5 钢材规范： ........................................................................................................ 3

明框玻璃幕墙施工方案 3

明框玻璃幕墙施工方案 3

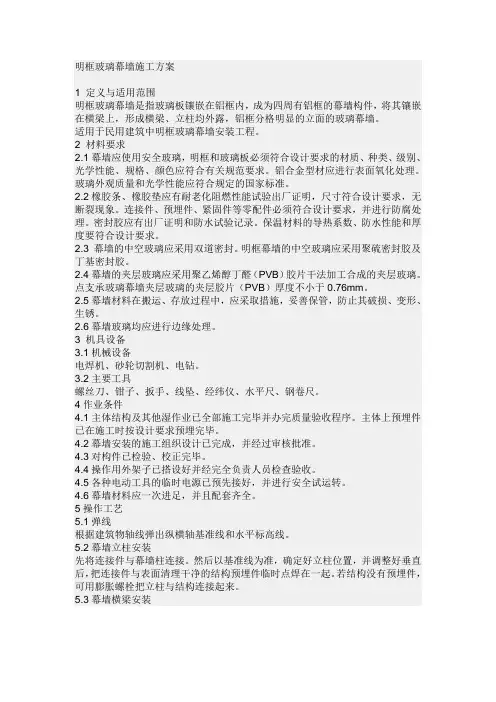

明框玻璃幕墙施工方案

1 定义与适用范围

明框玻璃幕墙是指玻璃板镶嵌在铝框内，成为四周有铝框的幕墙构件，将其镶嵌在横梁上，形成横梁、立柱均外露，铝框分格明显的立面的玻璃幕墙。

适用于民用建筑中明框玻璃幕墙安装工程。

2 材料要求

2.1幕墙应使用安全玻璃，明框和玻璃板必须符合设计要求的材质、种类、级别、光学性能、规格、颜色应符合有关规范要求。铝合金型材应进行表面氧化处理。玻璃外观质量和光学性能应符合规定的国家标准。

2.2橡胶条、橡胶垫应有耐老化阻燃性能试验出厂证明，尺寸符合设计要求，无断裂现象。连接件、预埋件、紧固件等零配件必须符合设计要求，并进行防腐处理。密封胶应有出厂证明和防水试验记录。保温材料的导热系数、防水性能和厚度要符合设计要求。

2.3 幕墙的中空玻璃应采用双道密封。明框幕墙的中空玻璃应采用聚硫密封胶及丁基密封胶。

2.4幕墙的夹层玻璃应采用聚乙烯醇丁醛（PVB）胶片干法加工合成的夹层玻璃。点支承玻璃幕墙夹层玻璃的夹层胶片（PVB）厚度不小于0.76mm。

2.5幕墙材料在搬运、存放过程中，应采取措施，妥善保管，防止其破损、变形、生锈。

2.6幕墙玻璃均应进行边缘处理。

3 机具设备

3.1机械设备

电焊机、砂轮切割机、电钻。

3.2主要工具

螺丝刀、钳子、扳手、线坠、经纬仪、水平尺、钢卷尺。

4作业条件

4.1主体结构及其他湿作业已全部施工完毕并办完质量验收程序。主体上预埋件已在施工时按设计要求预埋完毕。

4.2幕墙安装的施工组织设计已完成，并经过审核批准。

4.3对构件已检验、校正完毕。

4.4操作用外架子已搭设好并经完全负责人员检查验收。

4.5各种电动工具的临时电源已预先接好，并进行安全试运转。

4.6幕墙材料应一次进足，并且配套齐全。

5操作工艺

5.1弹线

根据建筑物轴线弹出纵横轴基准线和水平标高线。

5.2幕墙立柱安装

先将连接件与幕墙柱连接。然后以基准线为准，确定好立柱位置，并调整好垂直后，把连接件与表面清理干净的结构预埋件临时点焊在一起。若结构没有预埋件，可用膨胀螺栓把立柱与结构连接起来。
