谐振电路

在具有电阻R、电感L和电容C元件的交流电路中，电路两端的电压与其中电流位相一般是不同的。如果我们调节电路元件（L或C）的参数或电源频率，可以使它们位相相同，整个电路呈现为纯电阻性。电路达到这种状态称之为谐振。在谐振状态下，电路的总阻抗达到极值或近似达到极值。研究谐振的目的就是要认识这种客观现象，并在科学和应用技术上充分利用谐振的特征，同时又要预防它所产生的危害。按电路联接的不同，有串联谐振和并联谐振两种。

串联谐振时，电感电压与电容电压等值异号，即电感电容吸收等值异号的无功功率，使电路吸收的无功功率为0；电场能量和磁场能量都在不断变化，但此增彼减，互相补偿，这部分能量在电场和磁场之间振荡，全电路电磁场能量总和不变 ；激励供给电路的能量全转化为电阻发热。为了维持振荡，激励必须不断供给能量补偿电阻的发热消耗，与电路中总的电磁场能量相比每振荡一次电路消耗的能量越少，电路的品质越好。

并联谐振时，电感电流与电容电流等值异号，即电感电容吸收等值异号的无功功率，使电路吸收的无功功率为0；电场能量和磁场能量都在不断变化，但此增彼减，互相补偿，这部分能量在电场和磁场之间振荡，全电路电磁场能量总和不变 ；激励供给电路的能量全转化为电阻发热。为了维持振荡，激励必须不断供给能量补偿电阻的发热消耗，与电路中总的电磁场能量相比每振荡一次电路消耗的能量越少，电路的品质越好。

我们常用的录音机、复读机等电子产品中的LC震荡电路即是谐振电路。

注：谐振即物理的简谐振动，物体的加速度在跟偏离平衡位置的位移成正比，且总是指向平衡位置的回复力的作用下的振动。其动力学方程式是F=-kx。 谐振的现象是电流增大和电压减小，越接近谐振中心，电流表电压表功率表转动变化快，但是和短路的区别是不会出现零序量。

使RLC串联电路发生谐振的方法有：①调整信号源的频率，使之等于电路的固有频率；②信号源的频率不变时，可以改变电路中的L值或C值的大小，使电路的固有频率等于信号源的频率。

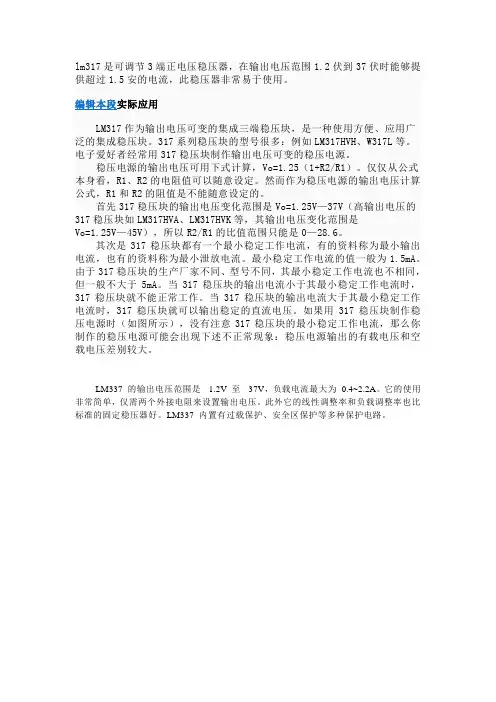

lm317是可调节3端正电压稳压器，在输出电压范围1.2伏到37伏时能够提供超过1.5安的电流，此稳压器非常易于使用。

编辑本段实际应用

LM317作为输出电压可变的集成三端稳压块，是一种使用方便、应用广泛的集成稳压块。317系列稳压块的型号很多：例如LM317HVH、W317L等。电子爱好者经常用317稳压块制作输出电压可变的稳压电源。

稳压电源的输出电压可用下式计算，Vo=1.25（1+R2/R1）。仅仅从公式本身看，R1、R2的电阻值可以随意设定。然而作为稳压电源的输出电压计算公式，R1和R2的阻值是不能随意设定的。

首先317稳压块的输出电压变化范围是Vo=1.25V—37V（高输出电压的317稳压块如LM317HVA、LM317HVK等，其输出电压变化范围是Vo=1.25V—45V），所以R2/R1的比值范围只能是0—28.6。

其次是317稳压块都有一个最小稳定工作电流，有的资料称为最小输出电流，也有的资料称为最小泄放电流。最小稳定工作电流的值一般为1.5mA。由于317稳压块的生产厂家不同、型号不同，其最小稳定工作电流也不相同，但一般不大于5mA。当317稳压块的输出电流小于其最小稳定工作电流时，317稳压块就不能正常工作。当317稳压块的输出电流大于其最小稳定工作电流时，317稳压块就可以输出稳定的直流电压。如果用317稳压块制作稳压电源时（如图所示），没有注意317稳压块的最小稳定工作电流，那么你制作的稳压电源可能会出现下述不正常现象：稳压电源输出的有载电压和空载电压差别较大。

LM337 的输出电压范围是 -1.2V 至 -37V，负载电流最大为 0.4~2.2A。它的使用非常简单，仅需两个外接电阻来设置输出电压。此外它的线性调整率和负载调整率也比标准的固定稳压器好。LM337 内置有过载保护、安全区保护等多种保护电路。

LC1206A电源芯片资料

简述：LC1206A為高性能、電流模式PWM高壓開關控制器集成電路，專為家電控制器電源設計。芯片具有獨特的交流電壓過零信號檢測與輸出控制電路，可輸出同步的交流電壓過零信號用於對繼電

LC1206A為高性能、電流模式PWM高壓開關控制器集成電路，專為家電制器電源設計。芯片具有獨特的交流電壓過零信號檢測與輸出控制電路，可輸出同步的交流電壓過零信號用於對繼電器、可控硅等進行過零切換控制，從而提高系統的可靠性，降低切換損耗，延長繼電器壽命。高集成的設計則極大地簡化了電路結構，降低了系統成本。內置800V高耐壓功率開關，在90-300V的寬電網電壓範圍內提供高達6W的連續輸出功率。高性價比的雙極型製作工藝生產的控制芯片，結合高壓功率管的一體化封裝最大程度上節約了產品的整體成本。該電源控制器可工作於典型的反激電路拓撲中，構成簡潔的AC/DC電源轉換器。

通過對AC電壓波形的分析，內部電路會驅動一個集電極開路的三極管在AC電壓的每個過零點輸出一個穩定的上升波形，從而在外部通過一個光耦準確輸出過零信號給MCU系統。

工作於初級穩壓模式時獨特的直接反饋控制大幅提高了系統響應突發負載的速度和能力，避免了傳統的PSR結構的負載電壓跳變現象；工作於次級反饋模式時則可精確的控制輸出電壓精度。專有的驅動電路使開關管始終工作於臨界飽和狀態，提高了系統的工作效率，使系統可以輕鬆滿足“能源之星”等關於待機功耗和效率的認證要求。 IC內部還提供了完善的過載與短路保護功能，可對輸出過載、輸出短路等異常狀況進行快速保護，提高了電源的可靠性。IC內部還集成了過溫度保護功能，在芯片過熱的情況下降低工作頻率或關閉輸出。

現可提供滿足ROHS標準及綠色環保要求DIP7標準封裝產品。

主要特點

內置交流過零检测及零点信號輸出

支持初級穩壓或次級穩壓

內置800V高壓功率開關

內置高壓快速啟動電流源

系統待機功耗可低至0.10W

lm317中文资料|lm317应用电路图|LM317

LM117/LM317 是美国国家半导体公司的三端可调正稳压器集成电路。LM117/LM317 的输出电压范围是1.2V至37V，负载电流最大为1.5A。它的使用非常简单，仅需两个外接电阻来设置输出电压。此外它的线性调整率和负载调整率也比标准的固定稳压器好。LM117/LM317 内置有过载保护、安全区保护等多种保护电路。通常 LM117/LM317 不需要外接电容，除非输入滤波电容到

LM117/LM317 输入端的连线超过 6 英寸（约 15 厘米）。使用输出电容能改变瞬态响应。调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。LM117/LM317能够有许多特殊的用法。比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM117/LM317的极限就行。当然还要避免输出端短路。还可以把调整端接到一个可编程电压上，实现可编程的电源输出。

特性简介

可调整输出电压低到1.2V。保证1.5A 输出电流。典型线性调整率0.01%。典型负载调整率0.1%。80dB 纹波抑制比。输出短路保护。过流、过热保护。调整管安全工作区保护。标准三端晶体管封装。

电压范围

LM117/LM317 1.25V 至 37V 连续可调。

其封装形式如下：

绝对最大额定值

符号 参数 值 单位

VI-O 输入－输出电压差 40 V

IO 输出电流 内部限制

Top 工作结温 LM117 -55到150 ℃

LM217 -25到150

LM317 0到125

Ptot 功耗 内部限制

Tstg 储存温度 -65到150 ℃

LM317工作原理：LM317的输入最同电压为30多伏，输出电压1.5----32V...电流1.5A...不过在用的时候要注意功耗问题...注意散热问题。LM317有三个引脚.一个输入一个输出一个电压调节。输入引脚输入正电压,输出引脚接负载, 电压调节引脚一个引脚接电阻(200左右)在输出引脚,另一个接可调电阻(几K)接于地.输入和输出引脚对地要接滤波电容.
