电动车控制器维修一、电子元器件常识1、电阻贴片电阻一般分为2种：（1）3位数，普通型，误差5%，前2位为有效数值，第三位为0的个数，如：“103”为10000欧姆，即10K，“152”为1500欧姆，即1.5K。
（2）4位数，精密型，误差1%，前3位都为有效数值，第四位为0的个数，如“1502“为15000欧姆，“1511”为1510欧姆。
测试方法：将万用表档位切换到对应量程的欧姆档，将测试表笔连接到待测电阻上。
注意：（1）如果被测电阻值超出所选择量程的最大值，将显示过量程“1”，应选择更高的量程，对于大于1MΩ或更高的电阻，要几秒钟后读数才能稳定，这是正常的。
将测试出的阻值与贴片电阻上标的值对比，即可判断电阻是否值变。
（2）当没有连接好时，例如开路情况，仪表显示为“1”。
2、三极管PCB贴片板上的三极管有三种，即8550、8050、5551.将万用表档位切换到二极管档测试8550（Y2，Y6或HD）时，将黑表笔接触1脚，红表笔依次测试2、3脚的参数；测试8050（Y1，Y5或HC）时，将红表笔放在1脚，黑表笔依次测试2、3脚的参数；测试5551（G1）时，将红表笔放在1脚，黑表笔依次测试2、3脚的参数。
测试A1013时，将黑表笔接触3脚，红表笔依次测试1、2脚的参数；测试MPSA56时，将黑表笔接触2脚，红表笔依次测试1、3脚的参数；3、直插电解电容标识和含义（1）电解电容标识的含义：以63V/1000uF为例，63V是电容的耐压值，1000uF是电容的容量。
（2）正负极的判断：在灰色的部分一般有两条矩形框，那么挨着这个灰色部分最近的引脚就是负极了。
检修实例：1、故障现象：电机不转，加电转动转把，电机有发沉的感觉，过一会电机转动轻松。
检修：测各测试点电压正常，测mos管48V驱动无电压，检查发现粗红线不通，压头端压住线皮，更换测试正常。
2.故障现象：不转。
检修：加电测14.2V电压升为17.6V，测学习线端1.6V，测LED故障指示灯阳极电压为1.6V，此现象属于芯片无程序。

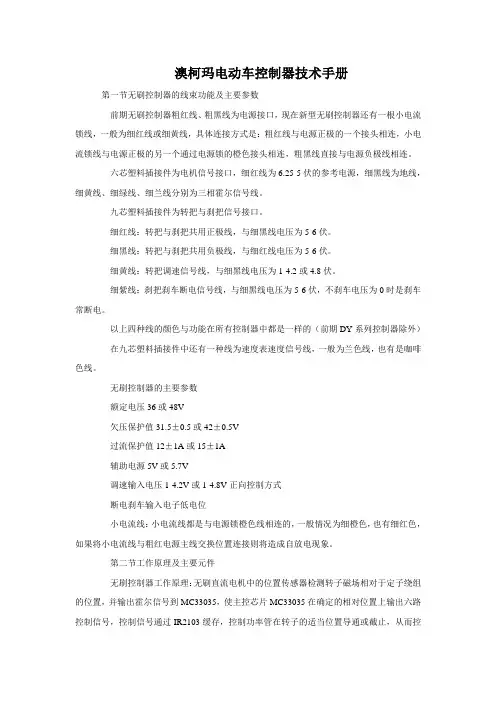

澳柯玛电动车控制器技术手册第一节无刷控制器的线束功能及主要参数前期无刷控制器粗红线、粗黑线为电源接口，现在新型无刷控制器还有一根小电流锁线，一般为细红线或细黄线，具体连接方式是：粗红线与电源正极的一个接头相连，小电流锁线与电源正极的另一个通过电源锁的橙色接头相连，粗黑线直接与电源负极线相连。
六芯塑料插接件为电机信号接口，细红线为6.25-5伏的参考电源，细黑线为地线，细黄线、细绿线、细兰线分别为三相霍尔信号线。
九芯塑料插接件为转把与刹把信号接口。
细红线：转把与刹把共用正极线，与细黑线电压为5-6伏。
细黑线：转把与刹把共用负极线，与细红线电压为5-6伏。
细黄线：转把调速信号线，与细黑线电压为1-4.2或4.8伏。
细紫线：刹把刹车断电信号线，与细黑线电压为5-6伏，不刹车电压为0时是刹车常断电。
以上四种线的颜色与功能在所有控制器中都是一样的（前期DY系列控制器除外）在九芯塑料插接件中还有一种线为速度表速度信号线，一般为兰色线，也有是咖啡色线。
无刷控制器的主要参数额定电压36或48V欠压保护值31.5±0.5或42±0.5V过流保护值12±1A或15±1A辅助电源5V或5.7V调速输入电压1-4.2V或1-4.8V正向控制方式断电刹车输入电子低电位小电流线：小电流线都是与电源锁橙色线相连的，一般情况为细橙色，也有细红色，如果将小电流线与粗红电源主线交换位置连接则将造成自放电现象。
第二节工作原理及主要元件无刷控制器工作原理：无刷直流电机中的位置传感器检测转子磁场相对于定子绕组的位置，并输出霍尔信号到MC33035，使主控芯片MC33035在确定的相对位置上输出六路控制信号，控制信号通过IR2103缓存，控制功率管在转子的适当位置导通或截止，从而控制各电枢绕组的电流，随着转子的位置改变按一定的顺序进行换流，从而保证每个磁极下电流方向不变，实现了没有电刷的无接触式换向。
