正文：

一、柱塞泵概述

柱塞泵是一种常见的液压泵，广泛应用于各种液压系统中。其主要构成部分为缸体和柱塞，柱塞在缸体内进行往复运动。在工作容积增大时，柱塞泵会吸油；而在工作容积减小时，则会排油。

二、柱塞泵的技术参数

1.缸体与柱塞：柱塞泵的缸体与柱塞是其核心部件。缸体通常为圆筒形，柱塞则是圆柱形，它们之间的配合精度直接影响着泵的工作效率和寿命。

2.工作容积：柱塞泵的工作容积是指柱塞在往复运动过程中，从一个端点到另一个端点所扫过的空间体积。工作容积的增大或减小，决定了泵的吸油或排油能力。

3.端面配油径向载荷：端面配油径向载荷由缸体外周的大轴承所平衡，它能够有效限制缸体的倾斜，保证泵的稳定运行。

4.配流盘：配流盘是柱塞泵的一个重要部件，它能够根据需要，调整泵的输出流量和压力，实现对液压系统的精确控制。

5.轴径较小：柱塞泵的轴径较小，这使得泵的结构更加紧凑，同时也降低了泵的重量和成本。

三、缸体倾斜的限制

在柱塞泵的工作过程中，缸体的倾斜会对泵的性能产生不良影响。为了解决这个问题，设计者采用了端面配油径向载荷平衡缸体外周的大轴承，有效限制缸体的倾斜。

四、配流传动轴的作用

配流传动轴是柱塞泵的一个重要部件，它主要负责将电机的转矩传递给泵，从而使柱塞进行往复运动。此外，配流传动轴还能够通过调整轴径大小，实现对泵的流量和压力的控制。

五、柱塞泵的应用领域

柱塞泵广泛应用于各种液压系统中，如工程机械、汽车、船舶、机床等。

合集下载

J-W型柱塞计量泵技术参数

J-W型柱塞计量泵技术参数

产品名称：J-W型柱塞式计量泵

产品编号：161910-515

产品型号：J-W

市场价格：0元/台

批发价格：0元/台

更新时间：2011.04.03

出品单位：日照市大华流体控制有限公司

流量范围：：1.6-160L/h

压力范围：：0.32-20 Mpa

冲程调节：：0-100％

计量精度：：±1％

浏览次数： 90

更多产品图片：

J－W型柱塞计量泵技术参数 型 号 流量

L/h 排出压力

Mpa 柱塞

直径

mm 行程

mm 泵速

min-1 电动机KW 进出口管径mm 标准联接方式

J-W1.6/10

1.6 0.32-10

5.7

16 75 0.18

8 Ф8×Ф12焊接管 J-W1.6/20 12.5-20 0.25

J-W2/10

2 0.32-10

93 0.18

J-W2/20 12.5-20 0.25

J-W2.5/10

2.5 0.32-10

116 0.18

J-W2.5/20 12.5-20 0.25

J-W3.2/10

3.2 0.32-10

8 75 0.18

J-W3.2/20 12.5-20 0.25

J-W4/10

4 0.32-10

93 0.18

J-W4/20 12.5-20 0.25

J-W5/10

5 0.32-10

116 0.18

J-W5/20 12.5-20 0.25

J-W6.3/8

6.3 0.32-8

12 75 0.18

J-W6.3/16 10-16 0.25

J-W8/6.3

8 0.32-6.3

93 0.18

J-W8/12.5 8-12.5 0.25

J-W10/5

10 0.32-5

116 0.18

J-W10/10 6.3-10 0.25

J-W12.5/4

12.5 0.32-4

16 75 0.18

J-W12.5/8 5-8 0.25

J-W16/3.2

16 0.32-3.2

93 0.18

柱塞泵高压清洗泵技术协议

柱塞泵高压清洗泵技术协议

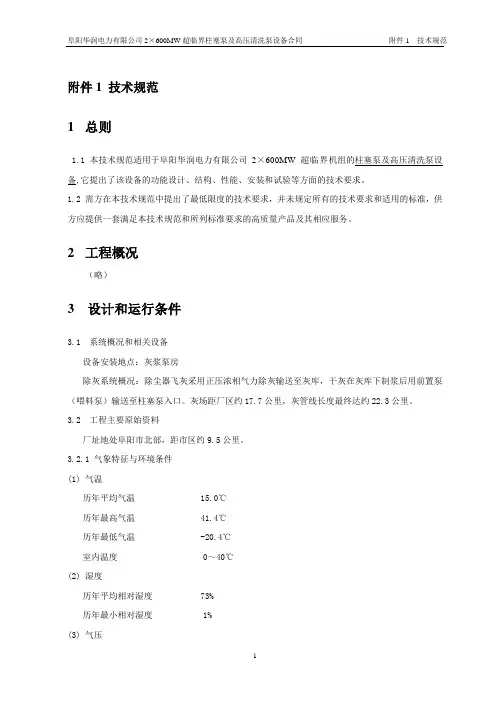

阜阳华润电力有限公司2×600MW超临界柱塞泵及高压清洗泵设备合同 附件1 技术规范

1 附件1 技术规范

1 总则

1.1 本技术规范适用于阜阳华润电力有限公司 2×600MW超临界机组的柱塞泵及高压清洗泵设备,它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 需方在本技术规范中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，供方应提供一套满足本技术规范和所列标准要求的高质量产品及其相应服务。

2 工程概况

（略）

3 设计和运行条件

3.1 系统概况和相关设备

设备安装地点：灰浆泵房

除灰系统概况：除尘器飞灰采用正压浓相气力除灰输送至灰库，干灰在灰库下制浆后用前置泵（喂料泵）输送至柱塞泵入口。灰场距厂区约17.7公里，灰管线长度最终达约22.3公里。

3.2 工程主要原始资料

厂址地处阜阳市北部，距市区约9.5公里。

3.2.1 气象特征与环境条件

(1) 气温

历年平均气温 15.0℃

历年最高气温 41.4℃

历年最低气温 -20.4℃

室内温度 0～40℃

(2) 湿度

历年平均相对湿度 73%

历年最小相对湿度 1%

(3) 气压 阜阳华润电力有限公司2×600MW超临界柱塞泵及高压清洗泵设备合同 附件1 技术规范

2 历年平均气压 1012.8 hpa

3.2.2 厂/场区地质：

3.2.3 厂/场区地震：7度 地震动峰值加速度：1.257m/s2

3.2.4 煤质分析

煤样

数值 设计煤种 校核煤种1 校核煤种2

A4VG系列变量柱塞泵主要技术参数

A4VG系列变量柱塞泵主要技术参数

A4VG系列变量柱塞泵主要技术参数

泵规格 单位 28 40 56 71 90 125 180 250

排量Vg最大 cm3 28 40 56 71 90 125 180 250

补油泵排量(20bar时) VgH cm3 6.1 8.6 11.6 19.6 19.6 28.3 39.8 52.5

最大转速Vg

max n最 rpm 4250 4000 3600 3300 3050 2850 2500 2400

极限转速 N极 rpm 4500 4200 3900 3600 3300 3250 2900 2600

最大破坏转速 N破 rpm 5000 5000 4500 4100 3800 3450 3000 2700

最小转速 N最 rpm 500 500 500 500 500 500 500 500

流量-最大转Qv L/min 119 160 202 234 275 356 450 600 速Vgmax max

功率-最大转速下 Δp =

400 bar

Pmax kW 79 107 134 156 183 237 300 400

扭矩-最大转速下 Δp =

400 bar

Tmax Nm 178 255 356 451 572 795 1144 1590

Δp =

100 bar

T Nm 44.5 63.5 89 112.8 143 198.8 286 398

主轴转动惯量 J kgm2 0.0022 0.0038 0.0066 0.0097 0.0149 0.0232 0.0444 0.0983

最大减速度 rad/s2 38000 30000 24000 21000 18000 14000 11000 6700 最大速度波动 rpm 103 81 72 69 64 55 50 34

回转强度 轴端S Nm/rad 31400 69000 80800 98800 158100 218300 244500 354500

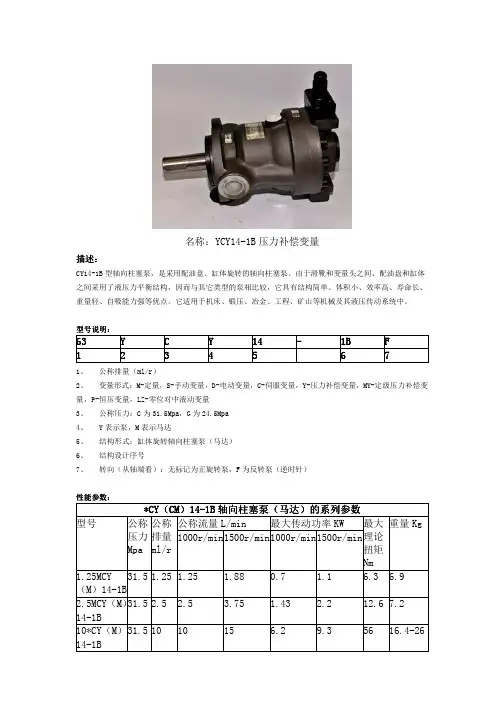

CY14-1B型轴向柱塞泵参数型号说明

CY14-1B型轴向柱塞泵参数型号说明

名称：YCY14-1B压力补偿变量 描述描述：：

CY14-1B型轴向柱塞泵，是采用配油盘、缸体旋转的轴向柱塞泵。由于滑靴和变量头之间、配油盘和缸体

之间采用了液压力平衡结构，因而与其它类型的泵相比较，它具有结构简单、体积小、效率高、寿命长、

重量轻、自吸能力强等优点。它适用于机床、锻压、冶金、工程、矿山等机械及其液压传动系统中。

型号说明型号说明：： 6363 Y C Y 1414 - 1B1B F

1 2 3 4 5 6 7

1、 公称排量（ml/r）

2、 变量形式：M-定量，S-手动变量，D-电动变量，C-伺服变量，Y-压力补偿变量，MY-定级压力补偿变

量，P-恒压变量，LZ-零位对中液动变量

3、 公称压力：C为31.5Mpa，G为24.5Mpa

4、 Y表示泵，M表示马达

5、 结构形式：缸体旋转轴向柱塞泵（马达）

6、 结构设计序号

7、 转向（从轴端看）：无标记为正旋转泵，F为反转泵（逆时针）

性能参数性能参数：： *CY*CY（（CMCM））1414--1B轴向柱塞泵轴向柱塞泵（（马达马达））的系列参数的系列参数

公称流量L/min 最大传动功率KW 型号 公称压力Mpa 公称排量ml/r 1000r/min1500r/min1000r/min1500r/min 最大理论扭矩Nm 重量Kg

1.25MCY（M）14-1B31.5 1.25 1.25 1.88 0.7 1.1 6.3 6.9

2.5MCY（M）14-1B 31.5 2.5 2.5 3.75 1.43 2.2 12.6 7.2

10*CY（M）14-1B 31.5 10 10 15 6.2 9.3 56 16.4-26

13*CY（M）14-1B 31.5 13 13 19.5 8 12 72 16.4-26

16*CY（M）14-1B 31.5 16 16 24 9.9 14.8 89 16.4-26

25*CY（M）14-1B 31.5 25 25 37.5 14.6 22 139 28.4-41
