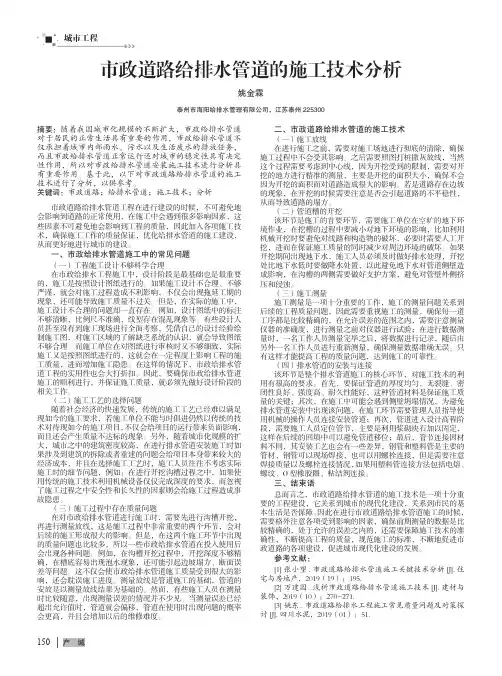

市政道路给排水管道的施工技术

城市工程150产 城市政道路给排水管道的施工技术分析

姚金霖

泰州市海阳给排水管理有限公司，江苏泰州225300

摘要：随着我国城市化规模的不断扩大，市政给排水管道

对于居民的正常生活具有重要的作用，市政给排水管道不仅承担着城市内部雨水、污水以及生活废水的排放任务，而且市政给排水管道正常运行还对城市的稳定性具有决定性作用，所以对市政给排水管道安装施工技术进行分析具有重要作用。基于此，以下对市政道路给排水管道的施工技术进行了分析，以供参考。关键词：市政道路；给排水管道；施工技术；分析

市政道路给排水管道工程在进行建设的时候，不可避免地

会影响到道路的正常使用，在施工中会遇到很多影响因素，这

些因素不可避免地会影响到工程的质量，因此加入各项施工技

术，确保施工工作的质量保证，优化给排水管道的施工建设，

从而更好地进行城市的建设。

一、市政给排水管道施工中的常见问题

（一）工程施工设计不够科学合理

在市政给排水工程施工中，设计阶段是最基础也是最重要

的，施工是按照设计图纸进行的。如果施工设计不合理、不够

严谨，就会对施工过程造成不利影响，不仅会出现拖延工期的

现象，还可能导致施工质量不过关。但是，在实际的施工中，

施工设计不合理的问题却一直存在。例如，设计图纸中的标注

不够清晰，比例尺不准确，线型存在混乱现象等。有些设计人

员甚至没有到施工现场进行全面考察，凭借自己的设计经验绘

制施工图，对施工区域的了解缺乏系统的认识，就会导致图纸

不够合理。而施工单位在对图纸进行审核时又不够细致，实际

施工又是按照图纸进行的，这就会在一定程度上影响工程的施

工质量，进而增加施工隐患。在这样的情况下，市政给排水管

道工程的实用性也会大打折扣。因此，要确保市政给排水管道

施工的顺利进行，并保证施工质量，就必须先做好设计阶段的

相关工作。

（二）施工工艺的选择问题

随着社会经济的快速发展，传统的施工工艺已经难以满足

现如今的施工要求，若施工单位不能与时俱进仍然以传统的技

术对待现如今的施工项目，不仅会给项目的运行带来负面影响，

市政道路给排水管道工程设计与施工

摘要：给排水系统是城市的重要基础设施，对城市的污水处理、防洪排涝都具有举足轻重的作用。加强市政工程领域做好给排水工程管理工作十分必要，施工单位需要在施工环节加强管理，规范前期准备、开挖支护、安装检查等环节的处理方案，从而强化质量管控效果，保证所构建的给排水管道施工体系更具有规范性，从而全面提高整体的作业效能，进一步突出工程整体的综合实施品质。基于此，本文主要分析了市政道路给排水管道工程设计与施工。

关键词：市政道路；给排水管道；工程设计；施工

引言

优化给排水施工工作会切实保障人民群众的正常生活需求，让社会发展进程下的民生问题得到快速地解决。给排水工程虽然在表面上看起来与其他类型的工程并没有差别之处，甚至给排水工程所应用的工艺技术难度较低。但是因为给排水工程中，重要的工序大多处于地下环境进行，因此工程质量会受到施工场地环境情况的影响。其中，施工地质状况对于给排水管道线路的铺设作业所造成的影响是十分显著的。

1市政给排水管道布置设计分析

1.1排水管道设计

现排水管道的优化排布作为给排水系统中的重要组成部分，在实际的管道排布过程当中，还应当严格按照实际的管道排布图纸为依据，并根据作业的实际现场状况实现有效排布。如果原有的管道设计图纸排布方案与实际现场状况发生冲突时，就必须要选择最有利于给排水系统运行的管道排布方案，最大限度避免发生管道排布的占位现象。设计师在设计污水排水管道的过程中，还需要考虑当前城市的实际情况，包括城市一年的降水量、在城市的周围是否存在工业区等，再对排水管道进行设计。如果是在工业区设计排水管道，需要将排水管网设计重点放在如何做好防渗漏设计，以防止出现污水渗透而对环境造成污染的现象。

1.2给水管道设计

第一，在对给水管网进行设计的过程中，需要结合城市居民实际用水量进行设计，在设计之初需要先对城市用水量做详细调查，同时还要和浴室、海鲜厂等用水量较大的单位取得联系，科学设计供水管道，保障水量供应。第二，对于偏远或地势较高的地区，应进行技术比较，本着降低系统能耗的原则，合理设计输水管道及加压泵站，再由泵站局部提升后送至千家万户，以此保证居民可以正常使用水。第三，给水管网设计师需要考虑到对给水管网的后期维护。为防止输水管路受到腐蚀、破坏等而影响城市居民用水，需在设计时采用质量良好的输水管路，增加管路的使用寿命，尽量避免出现开挖维修管路的情况，尽可能保持输水工作不间断。

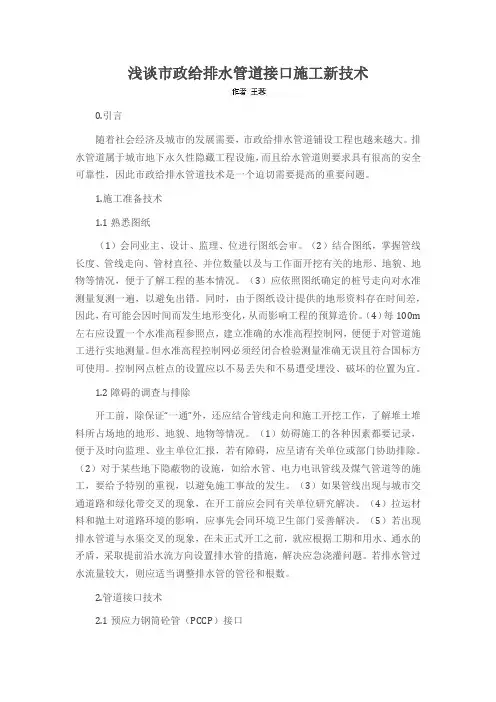

浅谈市政给排水管道接口施工新技术

0.引言

随着社会经济及城市的发展需要，市政给排水管道铺设工程也越来越大。排水管道属于城市地下永久性隐藏工程设施，而且给水管道则要求具有很高的安全可靠性，因此市政给排水管道技术是一个迫切需要提高的重要问题。

1.施工准备技术

1.1熟悉图纸

（1）会同业主、设计、监理、位进行图纸会审。（2）结合图纸，掌握管线长度、管线走向、管材直径、并位数量以及与工作面开挖有关的地形、地貌、地物等情况，便于了解工程的基本情况。（3）应依照图纸确定的桩号走向对水准测量复测一遍，以避免出错。同时，由于图纸设计提供的地形资料存在时间差，因此，有可能会因时间而发生地形变化，从而影响工程的预算造价。（4）每100m左右应设置一个水准高程参照点，建立准确的水准高程控制网，便便于对管道施工进行实地测量。但水准高程控制网必须经闭合检验测量准确无误且符合国标方可使用。控制网点桩点的设置应以不易丢失和不易遭受埋没、破坏的位置为宜。

1.2障碍的调查与排除

开工前，除保证“一通”外，还应结合管线走向和施工开挖工作，了解堆土堆料所占场地的地形、地貌、地物等情况。（1）妨碍施工的各种因素都要记录，便于及时向监理、业主单位汇报，若有障碍，应呈请有关单位或部门协助排除。（2）对于某些地下隐蔽物的设施，如给水管、电力电讯管线及煤气管道等的施工，要给予特别的重视，以避免施工事故的发生。（3）如果管线出现与城市交通道路和绿化带交叉的现象，在开工前应会同有关单位研究解决。（4）拉运材料和抛土对道路环境的影响，应事先会同环境卫生部门妥善解决。（5）若出现排水管道与水渠交叉的现象，在未正式开工之前，就应根据工期和用水、通水的矛盾，采取提前沿水流方向设置排水管的措施，解决应急浇灌问题。若排水管过水流量较大，则应适当调整排水管的管径和根数。

2.管道接口技术

2.1预应力钢筒砼管（PCCP）接口 （1）用吊车将PCCP管吊下沟内，人工将吊下管子的插口与已安装好的管子承口对中，使插口正对承口，然后利用手拉的力量在管子两侧同时将管子拉进，将插口滑入已安装好管子的承口。（2）在连接管道接头前，派1人进入已就位的管内，在管端两侧各塞入1个25mm厚的木挡块，作为2根管子对口限位器。防止接口过紧，挤坏橡胶圈；或对接不到位，橡胶圈密封效果达不到设计要求。

1 道路给排水工程施工方法

（1）施工测量

管线开工前期测定管线中线，检查井位置，建立临时水准点；测定管道中心时，在起点、终点、平面折点、纵向折点及直线段的控制点测设中心桩；在挖槽见底前、灌筑砼基础前，管道铺设或砌筑前,及时校测管道中心线及高程桩的高程。

（2）挖槽

①采用机械挖槽人工配合清底。机械挖槽时确保槽底土壤不被扰动，设计槽底高程以上留20cm 左右不挖、待人工清挖。

②开槽前详细调查规划管线与现况管线位置相对关系，复核交叉管线高程，若规划管线与现况管线高程矛盾，及时与设计、业主联系调整高程或拆改移现况管线，管线开槽过程中，遇到地下管线，要摸清情况及时保护，需保留的，按我单位悬吊标准图做悬吊保护。

③严格控制槽底高程和宽度，防止超挖。

④槽深小于3m 时，边坡为1:0.33,槽深大于3m 时,边坡为1:0.5。

⑤槽边1m 处沿沟槽走向设1.2m 高红白漆护栏，并围防汛埂，以防雨水冲槽。

⑥沟槽开挖后，项目部质检人员、测量人员和试验人员对沟槽底宽、坡度、中心线等进行检查，对槽底按规定频率进行钎探，及时邀请业主、设计、勘测单位和监理单位联合验槽。 2 （3）下、稳管

①管道下管、安装施工工艺为：排管→下管→清理管腔、管口→清理胶圈→上胶圈→初步对口找正→顶装接口→检查中线、高程→用探尺检查胶圈位置→锁管。

②砂基经自检和现场监理验收合格后，下管稳管。D≥1000 混凝土管下管采用25t 吊车，管径D＜1000 混凝土管采用16t 吊车，人工配合，专人指挥下管。

下管时必须轻吊轻放，用专用吊装带吊装，一方面避免损坏管材，另一方面保护砂基表面不受破坏。为防止管道横向移动，在管道两侧用4 个预制混凝土楔形垫块以900 角对管道加以支撑，其纵向位置为每组距管端1/5 处。

③下管前进行外观检查，管材上须有合格印章，边脚整齐无破损，发现裂纹、管口有残缺者不得使用，管节的质量必须符合《混凝土和钢筋混凝土排水管》的质量标准要求。
