配电箱系统图中pe、kx、pjs、ljs分别代表什么意思？图文详解！

配电箱相信大家都非常的熟悉，我们离不开电，电是我们日常家居生活中最重要的设备产品，我们几乎每天都要用电，如今对电已经形成了依赖，就像中了毒一样，戒也戒不掉，下面小编就简单讲下配电箱系统图识读。

一、配电箱系统图的识读看配电箱的系统图，首先要了解什么是配电箱。它是所有用户用电的总的一个电路分配箱。一般配电箱系统图都是树式和放射式混合的，即：总配电箱---各个分配电箱（1#配电箱）---1#区域的各个负荷（2#配电箱）---2#区域的各个负荷（3#配电箱）---3#区域的各个负荷

具体的可以拿一个具体线路出来分析。

1、完整地反映电路的组成，即要把电源、用电器、导线和开关都画在电路之中，不能遗漏某一电路器件。2、规范地使用器件符号。3、合理地安排器件符号的位置，应尽可能使器件均匀地分布在电路中，画成的电路图应清楚美观。4、平直地描绘连接导线，通常用横平、竖直的线段代表连接导线，转弯处一般取直角，使电路图画得简洁、工整。 二、配电箱系统图中pe、kx、pjs、ljs的含义

Pe有功功率Kx需要系数Pjs计算功率Ijs计算电流还有CosΦ表示功率因数。它们之间的关系如下：Pj=Kx*Pe.Ij=Pj/(1.732*Ue*cosφ) , ue=380V为额定电压。Pe=25KW Kx=1 CosΦ=0.85 求Ijs？Ijs=Pe*Kx/(1.732*u*cosΦ)=25*1/(1.732*0.38*0.85)=44.6878642A U：额定电压，Ue=380V，功率因数cosΦ、需用系数Kx（或负荷系数Kc）后计算得出的计算电流Ijs。对于一般配电系统，用需用系数Kx。Pjs=Pe*Kx。Pjs是计算负荷，指用来按照发热条件来选择供电系统中各元件（包括设备和线路等）的负荷值，用电单位到供电部门申报的用电功率就是指此计算功率。Pjs=Pe*Kx，其中Kx是需要系数，用电设备在最大负荷时需要功率（Pjs计算负荷）与设备容量Pe之比。这个数值可根据负荷性质，查表求得。Kc是负荷系数。

1。配电箱系统图中Pe,Kx,Pjs,Ijs什么意思：

Pe有功功率、Kx需要系数、Pjs计算功率、Ijs计算电流. 还有CosΦ表示功率因数.

它们之间的关系如下：

Pjs=Kx＊Pe。

Ijs=Pjs/（1。732*Ue＊cosφ） , Ue=380V为额定电压。

配电箱规格 Pn=62kw代表这个配电箱的安装容量62kw，

Kd=0。9 需要系数，

Cos=0.85 功率因数，

Qc=55。8Kw 无功负荷，

Lc=99。74A 无功电流

pe是设备功率，即铭牌上功率

kd是需要系数

Pjs是计算功率，即计算电流用的功率。等于pe乘以kd.

Ijs是计算电流，用来选择开关、线缆规格用.由Pjs得来。

2。空调设备需要系数和功率因数

用电设备 需要系数Kd cosφ

风机、空调器 0。7～0.8 0.8

恒温空调箱 0.6～0.7 0.95

冷冻机 0.85～0。9 0.8

集中式电热器 1 1

分散式电热器（20kw以下） 0。85~0.95 1

分散式电热器（100kw以上） 0.75～0。85 1

小型电热设备 0。3～0.5 0。95

水泵(15kw以下） 0。75～0。8 0。8

水泵(17kw以上） 0。6～0。7 0。87

建筑电气图中：Pe，Pj，Ij，Kx，cosφ各代表什么

建筑电气图中：Pe设备容量，Pj计算容量，Ij计算电流，Kx需要系数，cosφ功率因数

Pj=Kx*Pe.

Ij=Pj/(1.732*Ue*cosφ) , ue=380

--------------------------------------------

关于：Pjs=Pe*Kx

(单相)Ijs=Pjs/0.22CosΦ = (Pjs * 4.5454)/ CosΦ

(三相)Ijs=Pjs/0.38*1.732*CosΦ(1.732为3开根号)=( Pjs*1.5193)/CosΦ

上面式中:Pe----负荷总功率； Kx----需用系数； CosΦ---功率因数。

另外也可以根据我提供的符合计算程序进行计算；

---------------------------------------------

负荷计算的目的是为了合理地选择导线截面，确保电气线路和设备经济、安全地运行。常用计算负荷的方法中有“需要系数”法，该法较简单、

精确度较高，且是实用的工程计算方法，因而得到广泛的应用。

一、电器负荷的计算

确定了各用电设备容量之后，将各用电设备分类，即将感性负荷与纯阻性负荷分类。现在民宅中的感性负荷主要有洗衣机、空调器、电冰箱、电风扇、荧光灯中的电感性镇流器；纯阻性负荷主要有电饭（火）锅、电热水器、电热取暖器、白炽灯、加热器等。要进行分类计算。

有功计算负荷等于同类用电设备的容量总和乘以一个需要系数，即

Ｐｊｓ＝Ｋｘ?∑Ｐｅ

式中Ｐｊｓ——有功计算负荷（ｋＷ）

∑Ｐｅ——同类设备的总容量（ｋＷ）

Ｋｘ——设备的需要系数，它表示不同性质的民宅对电器负荷的需要和同时使用的一个系数，与用电设备的工作性质、使用效率、数量等因素有关。附表是推荐值，仅供参考。

二、工作电流的计算

由于各类用电设备的功率因素不完全相同，又存在感性负荷和纯阻性负荷，因此应分开计算。

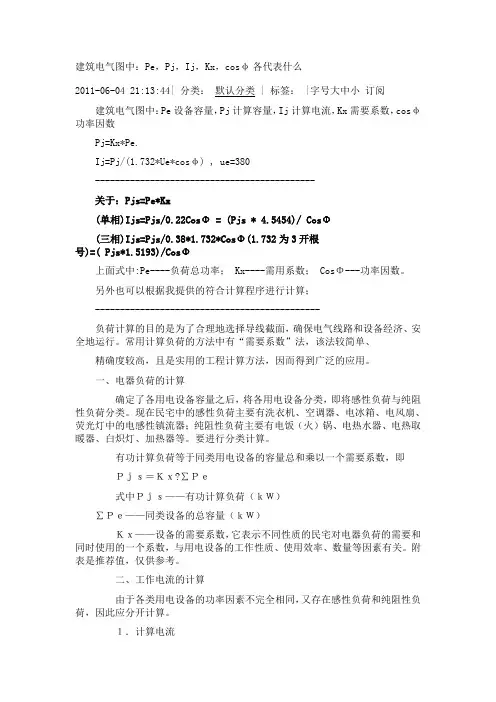

建筑电气图中：Pe，Pj，Ij，Kx，cosφ各代表什么
