加油站油气回收系统
浅谈加油站油气回收系统
鲁京湘 张宇峰
（中国石油北京销售公司 100101 北京市）
摘 要 介绍了加油站油气回收系统改造、使用、检测、在线监控等环节应注意的主要问题及应对解决方法，为成品油销售系统响应国家环保部“十二五”全国推广加油站油气回收系统做好借鉴。
关键词 加油站 油气回收系统 问题
引言
为进一步改善大气质量，北京地区在奥运前率先组织了加油站等储运系统加装油气回收装置，2008年5月，改造工程全部完成，设备全面投入运行。在世博和亚运会之前，上海和广州也组织了加油站储运设施安装油气回收系统，集团公司将在“十二五”期间在全国有计划有重点推广加装油气回收系统。本文阐述了加油站油气回收系统从改造、使用、检测、在线检测环节中需要注意的主要问题，为其他即将开展加装油气回收系统的单位提供借鉴。
1 加油站油气回收系统基本情况
1.1 加油站油气回收系统简介
一次油气回收：汽油配送罐车卸油时，将产生的油气通过密闭方式收集到罐车内的系统（GB20953-2007）。
二次油气回收：给车辆油箱加注汽油时，将产生的油气通过密闭方式收集进入埋地油罐的系统（GB20953-2007）。
三次油气回收（即后处理装置）：针对加油油气回收系统部分排放的油气，通过采用吸附、吸收、冷凝、膜分离等方法对这部分排放的油气进行回收处理的装置（GB20953-2007）。
一次、二次、三次油气回收系统总称为：加油站油气回收系统。
在线监控系统：实时监测加油油气回收过程中的气液比、油气回收系统的密闭性和管线液阻是否正常的系统，并能记录、储存、处理和传输监测数据。
1.2 加油站油气回收系统主要设备简介
1.2.1 加油机
油气回收型加油机基本构造与普通型加油机基本相同，主要区别是加油机内部加装了相关油气回收设备品牌二次回收泵及回气管路，更换了油气回收型加油枪、加油管。

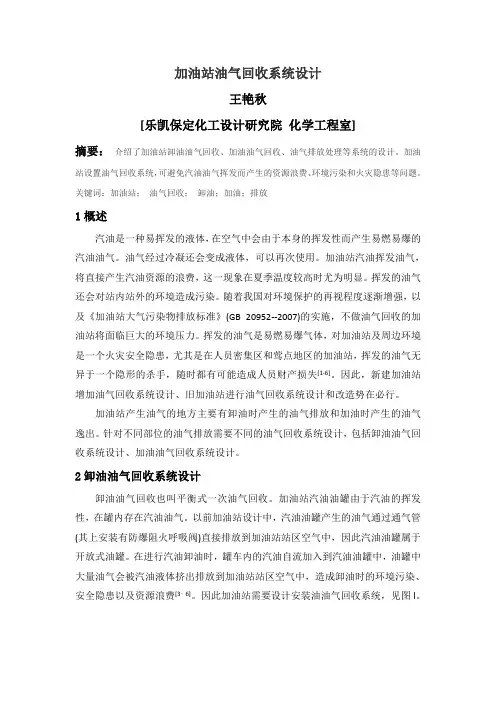

加油站油气回收系统设计
王艳秋
[乐凯保定化工设计研究院 化学工程室]
摘要： 介绍了加油站卸油油气回收、加油油气回收、油气排放处理等系统的设计。加油站设置油气回收系统，可避免汽油油气挥发而产生的资源浪费、环境污染和火灾隐患等问题。
关键词：加油站； 油气回收； 卸油；加油；排放
1概述
汽油是一种易挥发的液体，在空气中会由于本身的挥发性而产生易燃易爆的汽油油气。油气经过冷凝还会变成液体，可以再次使用。加油站汽油挥发油气，将直接产生汽油资源的浪费，这一现象在夏季温度较高时尤为明显。挥发的油气还会对站内站外的环境造成污染。随着我国对环境保护的再视程度逐渐增强，以及《加油站大气污染物排放标准》(GB 20952--2007)的实施，不做油气回收的加油站将面临巨大的环境压力。挥发的油气是易燃易爆气体，对加油站及周边环境是一个火灾安全隐患，尤其是在人员密集区和莺点地区的加油站，挥发的油气无异于一个隐形的杀手，随时都有可能造成人员财产损失[1-6]。因此，新建加油站增加油气回收系统设计、旧加油站进行油气回收系统设计和改造势在必行。
加油站产生油气的地方主要有卸油时产生的油气排放和加油时产生的油气逸出。针对不同部位的油气排放需要不同的油气回收系统设计，包括卸油油气回收系统设计、加油油气回收系统设计。
2卸油油气回收系统设计
卸油油气回收也叫平衡式一次油气回收。加油站汽油油罐由于汽油的挥发性，在罐内存在汽油油气。以前加油站设计中，汽油油罐产生的油气通过通气管(其上安装有防爆阻火呼吸阀)直接排放到加油站站区空气中，因此汽油油罐属于开放式油罐。在进行汽油卸油时，罐车内的汽油自流加入到汽油油罐中，油罐中大量油气会被汽油液体挤出排放到加油站站区空气中，造成卸油时的环境污染、安全隐患以及资源浪费[3、6]。因此加油站需要设计安装油油气回收系统，见图l。
图1 卸油油气回收系统
将加油站内各个汽油罐通气管进行连通，通气管设计公称直径≥50 mm，设计压力为1.0 MPa。为了有效阻止各个油罐溢油情况的发生，连通管的连接位置位于通气管所在地面以上1.1 m处。连通管之上，通气管汇聚成2根，分别安装截止阀，一根通气管顶部安装压力真空阀，压力范围为-2一+3kPa[7]，正常工作时使用，该通气管上安装的截止阀常开；另一根通气管顶部安装防爆阻火呼吸阀，检修压力真空阀时使用，该通气管上安装的截止阀常闭。
浅谈加油站油气回收技术
摘要：油气挥发对环境污染大，也是pm2.5的重要来源，油气直接挥发的危害远大于同等数量的油品燃烧后对环境所造成的危害。现在许多城市都已在实施加油站油气回收装置改造，彻底消灭加油站和油库汽油味，并将这些油气变废为宝。本文主要论述了油气回收的主要技术。
关键词：加油站 油气 回收
中图分类号：x74 文献标识码：a 文章编号：1672-3791（2012）08（c）-0084-01
一到加油站，我们总能闻到刺鼻的汽油味。不仅加油的人闻着难受，还会污染城市空气，存在着较大的安全隐患。而机动车的每一次加油、油品从储油库到油罐车的每一次转移，都会有大量的油气悄悄挥发入我们的空气中。油气回收就是在装卸汽油和给车辆加油的过程中，将挥发的汽油油气收集起来，通过吸收、吸附或冷凝等工艺，使油气从气态转变为液态，达到回收利用的目的。
1 油气回收的意义
对加油站油气回收有着很重要的意义。首先，油气回收有利于减少环境污染。加油站、油库、炼油厂在卸油、加油的过程中排放大量的油气，其主要成分多为致癌物质，经紫外线照射后会与其他气体发生一系列光化学反应，形成毒性更大的污染物。因此，油气回收减少了空气中苯等有害物质的含量，对环境起到了保护作用。其次，油气回收有利于增加汽油在储运过程中的安全。汽油储运过
程中的火灾爆炸事故55%以上为油蒸气原因所造成，加强对油气的回收利用，可彻底解决因油气挥发所带来的安全隐患问题。第三，油气回收有利于节约能源。经济的高速增长和汽车保有量的快速攀升，中国的石油能源供应日趋紧张。据统计，中国的原油进口已达到1亿吨/年，2007年全国消耗汽油8000万吨，在运、转、销过程中至少排放3.5亿多立方米油气，仅此一项造成的经济损失高达30多亿元人民币。
油气回收的必要性及油气回收技术
摘 要：油品蒸发损耗是油品储运过程中不可忽视的问题。本文总结了油气产生的原因和造成的危害，阐述了油气回收的必要性，列举了几种油气回收技术，并对冷凝法、吸附法两种油气回收在化工设计中的应用做了实例介绍。
关键词：油气蒸发损耗;大呼吸;小呼吸;油气回收技术;环保
轻质油品、化工品具有很强的挥发性，在储存、运输过程中因温度变化或者进出料变化导致油气挥发到大气中，造成资源浪费和环境污染。油气回收既能减少油气对环境的污染又能增加企业的经济效益。我国对环保要求的提升，促使我国油气回收技术发展日益成熟。
1 油气的产生和危害
油品从开采到成品出厂供应最终用户，要经历几轮储存、装卸过程。在这些过程中，温度、气压、盛装油品容器的气液相体积变化等是引起油气损耗的外部因素。储运过程温度越高，压力越低，气液相体积变化越大，油气蒸发损耗越大。油气损耗本质上与轻质油品的饱和蒸气压有关，相同条件下，油品越轻，其饱和蒸气压越高，油气蒸发损耗越大。因此在储存和运输过程中，汽油、原油以及甲B、乙A类易挥发的化学品容易造成蒸发损失。
油品蒸发损失的途径主要有油罐的呼吸损失和轻质油品在装车过程中的损耗。油罐的呼吸损失包括大呼吸损失和小呼吸损失。大呼吸损失指油罐进油时，一定浓度的油蒸气从呼吸阀呼出，造成油品的蒸发损失。油罐的小呼吸损失是指油品静止储存时，油品蒸汽充满油罐气相空间，油气因温度或大气压变化引起气体膨胀，造成气体从罐中排出，这种一般称之为小呼吸损耗。
轻质油品在装汽车、火车、轮船等过程中的损耗与油罐的呼吸损耗相比，前者损耗更大。1987 年上海炼油厂对汽油铝浮盘内浮顶罐实测数据显示油罐呼吸时排出的油气中汽油蒸气质量浓度为0.0423～0.0649kg/m3。而装车时排出的气体中烃蒸气的质量浓度达到0.138～0.323kg/m3，可见损耗之大。
油品蒸发损耗的危害是很大的。主要有以下几个方面：一是造成能源浪费;二是造成环境污染，危害人身健康;三是存在安全隐患;四是导致油品质量降低。
