办公楼施工图设计说明

  • 格式：doc
  • 大小：48.59 KB
  • 文档页数：1

建筑施工图设计说明

一、设计依据：

1、 规划局同意进行工程设计的批文；

2、 规划局批复的规划定点图；

3、 建设单位的委托设计书和设计任务书；

4、 国家及省现行的有关法规和规范：

(1) 《中华人民共和国工程建设标准强制性条文》

(2) 《民用建筑设计通则》 (GB50352-2005)

(3) 《建筑设计防火规范》 (GB50016-2006)

(4) 《办公建筑设计规范》 (JGJ 67-2006)

(5) 《建筑地面设计规范》 (GB50037)

(6) 《建筑内部装修设计防火规范》 (GB50222)

(7) 省市主管部门的相关规定，技术措施与制图标准。

二、工程概况：

1、 本工程为镇政府办公楼。

2、 本工程主体四层，属多层框架办公楼；建筑高度13.65米；建筑面积：3122.8平方米。

3、 本工程设计使用年限为50年；抗震类别丙类，抗震设防烈度为7度。

4、 本工程耐火等级二级。

三、总平面及设计标高：

1、 本工程室内地坪标高±0.550，暂定相当于高程35.400m，根据现场高程复核确定；

室内外高差0.900m。

2、 除注明外各层标注标高为完成面标高（建筑面标高），

3、 本工程标高以m为单位，总平面尺寸以m为单位，其它尺寸以mm为单位。

四、墙体工程：

1、 墙体的基础部分及构造柱见结施；

2、 墙体采用加气砼砌块，100墙应后砌筑.砌筑砂浆标号详结施图。

3、 砌筑墙体预留洞过梁见结施说明。

4、 预留洞的封堵：砌筑墙留洞待管道设备安装完毕后用C15细石混凝土填实；

五、屋面工程:

1、 本工程的屋面防水等级为III级，防水层合理使用年限为10年。

2、 屋面采用SBS改性沥青防水卷材防水层，女儿墙及出屋面阴阳角处应加铺一层卷材；穿板面管道

或泛水以下外墙穿管，安装后用C20细石混凝土封严，管根四周加嵌防水胶。

六、地下防水工程：

1、 地下防水工程执行《地下工程防水技术规范》GB50108和地方的有关规程和规定；

2、 本工程根据使用功能，防水等级二级;

3、 防水混凝土的施工缝、穿墙管道预留洞、转角、坑槽、后浇带等部位和变形缝等地下工程 薄弱环节应按《地下防水工程质量验收规范》GB50208办理；

七、门窗工程：

1、 建筑外门窗抗风压性能分级，气密性能分级，水密性能分级，详门窗表注明。

2、 门窗玻璃的选用应遵照《建筑玻璃应用技术规程》JGJ113和《建筑安全玻璃管理规定》

发改运行[2003]2116号及地方主管部门的有关规定；

3、 门窗立面均表示洞口尺寸，门窗加工尺寸要按照装修面厚度由承包商予以调整；

方向墙面平；

4、 门窗立樘：外门窗立樘详节点图，内门窗立樘除图中另有注明者外，单向平开门立樘与开启

5、 门窗详见门窗表，由具有相应资质的厂家制作安装,门窗所用小五金配件均按图集配齐。

6、 窗台及阳台底口压顶处按规范做滴水槽。

八、楼梯、护栏：

1、 凡窗台高度低于900mm，需加护窗栏杆，竖向净距为110mm。护窗栏杆固定详苏J05-2006-33-2。

2、 楼梯水平段栏杆长度大于0.5m时,扶手高度为1.05m。栏杆下做100x100mm砼反台。

3、 竖向栏杆净距不大于110mm。

九、其它施工中注意事项：

1、 图中卫生设备及洁具购成品。

2、 PVC雨水管安装同PVC排水管要求设固定卡伸缩接 水落管为%%d100白色PVC塑料制品。

3、 本工程需按《省房屋建筑白蚁预防工程施工操作规程》要求做白蚁防治。

4、 消火栓、配电箱等留洞同墙厚者，背面均做钢板网面粉刷，网宽每边应大于洞口200。

5、 楼板留洞的封堵：待设备管线安装完毕后，用C20细石混凝土封堵密实，管道

竖井每层进行封堵。

6、 本工程说明未详尽之处按建施图为准并应按国家现行有关规范、规程、规定执行。

7、 本施工图未尽事项，请有关各方在施工中密切配合,共同商定.有问题请及时与设

计单位协商解决。

十、施工时应遵守：

1. <<建筑工程安全生产管理条例>>；

2. <<施工现场临时用电安全技术规范>> （JGJ46-88）；

3. <<建筑机械使用安全技术规程>> （JGJ33-2001）；

4. <<建筑施工高处作业安全技术规范>> （JGJ80-91）；

5. <<建筑施工间式钢管脚手架安全技术规范>> （JGJ128-2000）；

门窗(洞)表 窗口编号 洞口尺寸（宽*高） 一层 二层 三层 四层 总数量 备注

M1 1000*2100 14 16 20 8 58

M2 1800*2100 4 4 2 4 14

M3 1800*2700 2 ˉ ˉ ˉ 2

M4 1500*2100 ˉ ˉ ˉ 2 2

M5 2000*2100 ˉ ˉ ˉ 2 2

M6 5400*2700 1 ˉ ˉ ˉ 1

C1 1800*1800 24 24 24 24 96

C2 4800*2700 1 1 1 1 4

C3 1900*1800 ˉ 2 2 2 6

C4 4200*2700 ˉ 1 1 1 3

C5 3000*1800 ˉ 1 ˉ ˉ 1

C6 2000*1800 ˉ ˉ ˉ 1 1

C8 600*1800 ˉ ˉ ˉ 13 13

注: 1、除注明外,面积大于1.5平方米的门玻璃，必须采用安全玻璃。

2、塑钢窗型材暂定采用80系列，实际使用由厂家根据门窗大小通过计算确定。

3、塑钢窗应满足如下要求:

外窗的抗风压性能不低于3级,水密性能不低于3级，气密性不低于4级;

其性能等级划分应附合GB/T7106(7107,7108)-2002的规定.

4、低窗台、落地窗在护栏范围内应采用固定窗，500高范围内做安全玻璃。

5、一层外窗加防盗网，式样、规格由甲方统一确定。

6、外窗玻璃均为低辐射5+6A+5的中空玻璃。

7、所有门窗尺寸及数量以实测为准。

合集下载

施工图设计说明

施工图设计说明

建筑施工图设计说明

一. 总则:

（一） 本施工图设计说明是施工图的重要组成部分，请务必仔细理解。

（二） 工程概况

1. 项目名称： 某住宅小区（一期）

2. 建设单位：

3. 建设地点：

4. 主要技术经济指标

总用地面积：

总建筑面积：

地上建筑总面积：

地下建筑总面积：

1#楼住宅建筑面积：

2#楼住宅建筑面积：

3#楼住宅建筑面积：

斜土路裙房面积：

辅助用房面积：

容积率：

绿地率：

集中绿地率：

建筑密度：

机动车停车位：

总户数：

（三） 主要设计依据

1. 关于某住宅小区（一期）项目初步设计的批复

2. 国家及上海市有关设计规范、规定、标准

3. 消防、交通、环保、人防诸政府主管部门及水、电、煤、卫诸市政配套部门的扩初审查意见。

（四） 尺寸标准

1. 以图纸上所注尺寸为准，不应从图上度量。

2. 建筑平面图所注尺寸为结构尺寸（有详图表示的除外），尺寸单位为毫米（mm）。

3. 建筑平面、立面、剖面所注标高均为建筑完成面标高，单位为米（m）。

4. 门窗尺寸均为土建洞口尺寸，尺寸单位为毫米。（门洞高度为完成面至洞口上皮高度）。

5. 屋面标高为天沟完成面标高，与结构面相差70mm。

6. 各楼层建筑面层设定厚度、建筑完成面与结构面的高差详见各层平面图。

（五） 施工图编排格式

（六） 总体定位及标高的设定： 1． 定位：根据业主提供的“房屋土地测绘技术报告书” 中界址点坐标及相关备忘录。单体定位参见总平面图及地下室平面图。

2． 本工程设计标高：设定首层完成面标高±0.000相当于绝对标高4.800。室内外高差为600

二. 建筑设计说明:

（一） 墙体

1. 高层住宅外墙为200厚钢筋混凝土剪力墙，外围填充墙采用200厚混凝土空心砌块，剪力墙详见结构施工平面图。所有内隔墙采用200mm及100mm厚的加气混凝土砌块。卫生间及厨房内隔墙采用100厚混凝土空心砌块。

2. 隔墙与剪力墙、梁连接处加18#钢丝网400宽再作粉刷。砌筋方法参见有关加气砌块和砼空心砌块的技术规范。2000沪J/T-108(加气砌块)、DBJT08-54-93(空心砌块)。

隧道施工图设计说明

隧道施工图设计说明

金竹湾隧道施工图设计说明

1 工程概况

同茂大道悦来段为服务性主干道，起于滨江大道北段，向东与会展大道北段平交后、以隧道(即金竹湾隧道)方式下穿会展中心东侧山体后接金山大道连接线。

金竹湾隧道是同茂大道悦来段的重要组成部分，隧道为双向六车道，设计行车速度为50km/h，隧道由1#和2#隧道两段组成。1#隧道西洞口两洞间距约11m，2#隧道东洞口两洞间距约31m，其余位置间距约18m，根据《公路隧道设计规范》的规定，属于小净距隧道，隧道按小净距隧道设计。

1#隧道左线起点里程桩号ZK0+130，止于ZK0+809，长679m；右线起点里程桩号YK0+125，止于YK0+805，长680m。2#隧道左线起点里程桩号ZK0+895，止于ZK1+416，长521m；右线起点里程桩号YK0+917，止于YK1+420，长503m。

隧道左线在ZK0+436.211处下穿规划4号路，在ZK0+666.924下穿规划2号路，在ZK0+984.721处下规划穿金山大道；隧道右线在YK0+434.460处下穿规划4号路，在YK0+654.150下穿规划2号路，在YK0+975.742处下穿规划金山大道。

由于在1#隧道西洞口附近规划有杨柳变电站，2#隧道东洞口附近规划有悦来变电站，需敷设电力走廊以满足供电需求。因此，1#隧道左线隧道在ZK0+130～ZK0+809段拟与电力隧道共建。

本次施工图共分五册，本册为第五册《同茂大道悦来段工程》中的第二分册《隧道土建工程》。

主要包含1#和2#隧道土建设计及电力隧道土建设计。电力隧道设计范围为与1号隧道共建段及1号隧道出洞口至金山大道电力隧道单独建设段。

2 设计依据、执行规范、设计标准及原则，初设审查意见及执行情况

2.1 设计依据

1) 建设单位与我公司签订的设计合同

【工程编号09168D】

2)《重庆市城乡总体规划（2007-2020）》

【重庆市规划设计研究院2007.5】

办公楼设计说明

办公楼设计说明

十堰市阳光栖谷居住小区G-3#办公楼设计方案

Shiyan City’Sunshine Valley Habitat Residential Area G-3# office building design

■设计说明 方 案 设 计 说 明

一、 项目概况

1. 工程名称：阳光栖谷居住小区G-3#办公楼设计

2. 工程地点：湖北省十堰市

二、 项目简介

G-3#办公楼位于十堰市北京路沿街，属于阳光栖谷一期开发项目，内容主要包括办公与商业。地上总建筑面积约13958平方米，地下建筑面积（两层）约3206平方米，建筑地上共20层，层高3.6米，檐高75.8米。阳光栖谷一期开发项目包括一座高档酒店，两栋办公建筑，一栋酒店式公寓，部分服务性商业建筑。由于该项目位于北京路边上，是十堰市未来城市发展的一个关键位置，因此有很大的开发价值，项目竣工时，此处必然形成一个集文化与商业娱乐于一体的中心位置，加之栖谷小区还拥有将近60万平方米的住宅开发面积，居住人口达1.5万左右，对办公楼的价值的提高也存在潜在的因素。

具体指标详见下表：

总建筑面积 17164.00㎡

其

中 地上建筑面积（含商业） 13958.00㎡

地下建筑面积（含车库） 3206.00㎡

标准层建筑面积（3F-20F） 670.00㎡

标准层层高 3.6米

地上建筑层数 20F

地下建筑层数 2F

总停车位 80辆

其

中 地下停车位 38辆

地上停车位 42辆

三、 设计依据：

1. 《民用建筑设计通则》GB 50352—2005； 2. 《建筑设计防火规范》GB 50016—2006

3. 《高层民用建筑设计防火规范》GB 50045-95

4. 《办公建筑设计规范》JGJ 67—2006

5. 《城市道路和建筑物无障碍设计规范》JGJ 50-2001

6. 《汽车库、修车库、停车场设计防火规范》GB 50067-97

7. 《汽车库建筑设计规范》JGJ 100-98

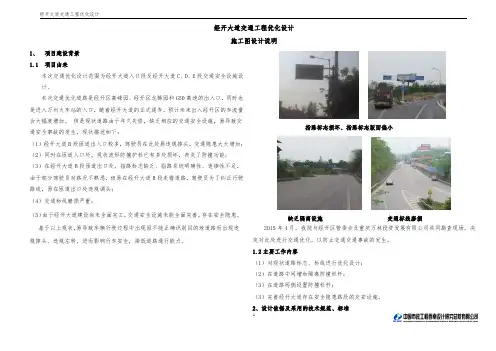

施工图设计说明 2
