接线端子常见的故障

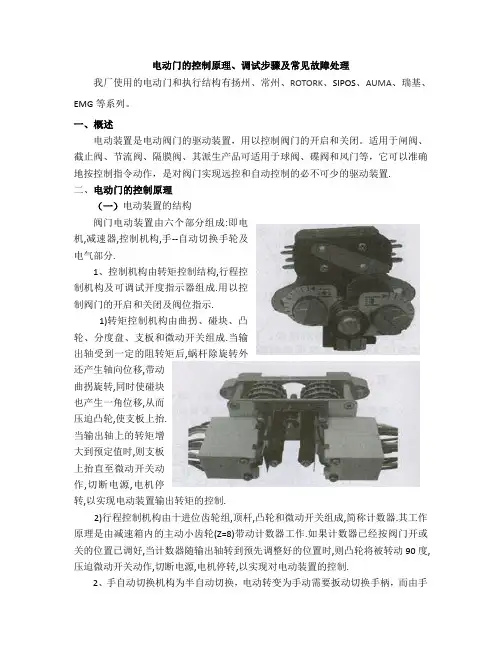

电动门的控制原理、调试步骤及常见故障处理

我厂使用的电动门和执行结构有扬州、常州、ROTORK、SIPOS、AUMA、瑞基、EMG等系列。

一、概述

电动装置是电动阀门的驱动装置，用以控制阀门的开启和关闭。适用于闸阀、截止阀、节流阀、隔膜阀、其派生产品可适用于球阀、碟阀和风门等，它可以准确地按控制指令动作，是对阀门实现远控和自动控制的必不可少的驱动装置.

二、电动门的控制原理

（一）电动装置的结构

阀门电动装置由六个部分组成:即电机,减速器,控制机构,手--自动切换手轮及电气部分.

1、控制机构由转矩控制结构,行程控制机构及可调试开度指示器组成.用以控制阀门的开启和关闭及阀位指示.

1)转矩控制机构由曲拐、碰块、凸轮、分度盘、支板和微动开关组成.当输出轴受到一定的阻转矩后,蜗杆除旋转外还产生轴向位移,带动曲拐旋转,同时使碰块也产生一角位移,从而压迫凸轮,使支板上抬.当输出轴上的转矩增大到预定值时,则支板上抬直至微动开关动作,切断电源,电机停转,以实现电动装置输出转矩的控制.

2)行程控制机构由十进位齿轮组,顶杆,凸轮和微动开关组成,简称计数器.其工作原理是由减速箱内的主动小齿轮(Z=8)带动计数器工作.如果计数器已经按阀门开或关的位置已调好,当计数器随输出轴转到预先调整好的位置时,则凸轮将被转动90度,压迫微动开关动作,切断电源,电机停转,以实现对电动装置的控制.

2、手自动切换机构为半自动切换，电动转变为手动需要扳动切换手柄，而由手动变为电动时系自动进行。由电动变为手动时，即用人工把切换手柄向手动方向推动，使输出轴上的中间离合器向上移动，压迫压簧。当手柄推到一定位置时，中间离合器脱离蜗轮与手动轴爪啮合，则可使手轮上的作用力通过中间离合器传到输出轴上，即成为手动状态。手动变为电动为自动切换，当电机旋转带动蜗轮转动时，直立杆立即倒下，在压簧作用下中间离合器迅速向蜗轮方向移动，与手轮轴脱开，与蜗轮啮合，则成为电动状态。

电动门的控制原理、调试步骤及常见故障处理

我厂使用的电动门和执行结构有扬州、常州、ROTORK、SIPOS、AUMA、瑞基、EMG等系列。

一、概述

电动装置是电动阀门的驱动装置，用以控制阀门的开启和关闭。适用于闸阀、截止阀、节流阀、隔膜阀、其派生产品可适用于球阀、碟阀和风门等，它可以准确地按控制指令动作，是对阀门实现远控和自动控制的必不可少的驱动装置.

二、电动门的控制原理

（一）电动装置的结构

阀门电动装置由六个部分组成:即电机,减速器,控制机构,手--自动切换手轮及电气部分.

1、控制机构由转矩控制结构,行程控制机构及可调试开度指示器组成.用以控制阀门的开启和关闭及阀位指示.

1)转矩控制机构由曲拐、碰块、凸轮、分度盘、支板和微动开关组成.当输出轴受到一定的阻转矩后,蜗杆除旋转外还产生轴向位移,带动曲拐旋转,同时使碰块也产生一角位移,从而压迫凸轮,使支板上抬.当输出轴上的转矩增大到预定值时,则支板上抬直至微动开关动作,切断电源,电机停转,以实现电动装置输出转矩的控制.

2)行程控制机构由十进位齿轮组,顶杆,凸轮和微动开关组成,简称计数器.其工作原理是由减速箱内的主动小齿轮(Z=8)带动计数器工作.如果计数器已经按阀门开或关的位置已调好,当计数器随输出轴转到预先调整好的位置时,则凸轮将被转动90度,压迫微动开关动作,切断电源,电机停转,以实现对电动装置的控制.

2、手自动切换机构为半自动切换，电动转变为手动需要扳动切换手柄，而由手动变为电动时系自动进行。由电动变为手动时，即用人工把切换手柄向手动方向推动，使输出轴上的中间离合器向上移动，压迫压簧。当手柄推到一定位置时，中间离合器脱离蜗轮与手动轴爪啮合，则可使手轮上的作用力通过中间离合器传到输出轴上，即成为手动状态。手动变为电动为自动切换，当电机旋转带动蜗轮转动时，直立杆立即倒下，在压簧作用下中间离合器迅速向蜗轮方向移动，与手轮轴脱开，与蜗轮啮合，则成为电动状态。

门禁控制器常见问题和解决方式和接线方式和故障排除：

刷卡无反映

1. 读卡器刷卡，在管理软件里控制器在线，出门按钮动作可通过软件看到，而软件无刷卡记录：在用的电源为SMPS1260时，一般为电源输出在左右，输出太高电压造成，可以通过螺丝刀调节SMPS1260电源上面的 + - 符号所对应的旋转按钮来调节电源的输出电压到12V来调试；

2. 读卡器屏蔽线接地；

3. 读卡器的GND线接大地（在门禁控制器的读卡器接口往读卡器方向20厘米处左右引一根的铜线到固定门禁控制器的四个螺丝的左上角螺丝，然后从此螺丝再引线到和建筑物相连的金属物体上面，此金属物体不该是强电桥架之类物体）；

4. 加粗读卡器两根传输数据的线缆线径（在用屏蔽网线时，只用到棕色－棕白色【GND】，绿色【Data0】，绿白色【Data1】，橙色－橙白色【+12V】三组线）把剩下的那组（蓝色蓝白色）别离和Data0和Data1接到一路，这时要注意在读卡器接口那里对应的蓝色和蓝白色线缆要剪断；例如绿色线和蓝色线一组做为Data0，绿白色和蓝白色一组做为Data1。

5. 水晶头打的有问题，请从头打水晶头；

6. 读卡器所用线缆通断路测试；

7. 还可以通过更改开门方式为密码开门，用超级密码开门试一下；

8. 读卡器接线是不是正确，改换读卡器测试；

9. 门禁控制器读卡器接口有问题，改换门禁控制器。

485通信问题：

首先检查485通信线（屏蔽双绞线）通断；其次再检查接线端子是不是接线正确（正对正，负对负）；再者检查电脑串口是不是正常（门禁管理软件串口设置是不是和通信转换器所用串口一致；电脑串口通信波特率是不是为9600bps）；第四步检查通信转换器波特率设置是不是在9600bps（在用的通信转换器为IC-232时，拨码开关拨法是不是正确，第二个开关是不是为OFF状态）；第五，RS485单点接地：如传输线带屏蔽网或要有接地线，请将每一个控制器的屏蔽网或接地线连在一路，在任意一个控制器处接地即可。请勿将每一个控制器的RS485线的金属网都接到该控制器的GND上。最后，检查控制器地址拨码开关是不是为零，控制器地址为零时，管理软件一样搜索不到控制器。

探讨10kV电缆户外接线端子故障及防范措施 董海涛

摘要：交流电力电缆本身所承载的电流能力非常强，电流的密度非常大，电缆接头与接线端子等连接件通常所所需要承受的热应力与短路电流的影响非常大。作为电缆的重要配件之一，连接件本身的质量在一定程度上直接关系到电缆的安全运行。电缆户外接线端子是一种导电金属，主要作用是连接架空路线和电缆末端的导体，其中连接架空路线的一端是形状特定的平板，连接电缆导体末端一端的主要是管状。基于此，本文主要对10kV电缆户外接线端子故障及防范措施进行了分析。

关键词：10kV电缆；户外接线端子；故障及措施

引言

伴随我国经济的高速发展，城市配电网中电缆线路占据着重要的地位，随之电缆故障率也不断地提高。在10kV电缆运行过程中，因为受到过多的干扰，而出现很多故障问题。

1电缆组件

1.1接连端子连接

一般而言，可以通过两种方式使连接器接线端子与导线连接，即焊接、压接。焊接型连接器的接线端子大部分是杯状端子，在焊接的过程中需要将导线插到杯底，注意焊点要光亮无拉尖、毛刺，同时需要将绝缘套管套在每一个端子的连接部位，避免出现短路问题，这种连接方式操作起来更加简便，但是会有虚焊的情况出现。压接型连接器就是可以将配套取出工具从连接器中拿出，可以插针，也可以插孔。接触偶通过专用的压接钳使接触偶与导线压接更加紧密，导线规格不同，因此要达到多大的拉力有着严格的规定。所以，正式压接前必须做好各型号导线的拉力试验，以防导线过压（导线易断）或欠压（导线易松脱）现象发生，使用连接器时发生安全问题。该连接形式不需要使用电源加热，也不需要焊锡，会环境不会造成污染破坏，相比于焊接型连接器，压接型连接器的耐热性、抗震、抗冲击以及可靠性等都有明显优势。但是也存在不足就是一个针/孔只能压接一次。很多的连接电缆中电缆束需加防护外套以保护线束，电缆防护种类很多，不论哪种防护外套在穿套完后都要对护套端口进行处理。
