示波器的实验报告(共7篇)

示波器的使用实验报告示波器的使用实验报告「篇一」【实验目的】1、了解示波器显示波形的原理，了解示波器各主要组成部分及它们之间的联系和配合；2、熟悉使用示波器的基本方法，学会用示波器测量波形的电压幅度和频率；3、观察李萨如图形。

【实验仪器】1、双踪示波器 GOS-6021型1台2、函数信号发生器YB1602型 1台3、连接线示波器专用 2根示波器和信号发生器的使用说明请熟读常用仪器部分。

[实验原理]示波器由示波管、扫描同步系统、Y轴和X轴放大系统和电源四部分组成。

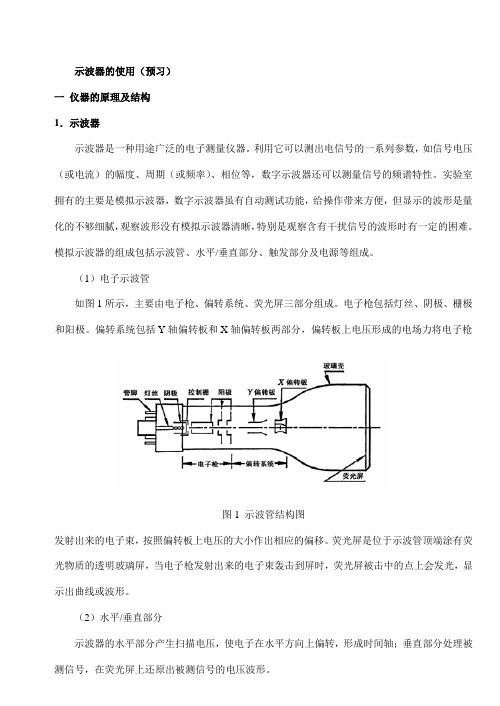

1、示波管如图所示，左端为一电子枪，电子枪加热后发出一束电子，电子经电场加速以高速打在右端的荧光屏上，屏上的荧光物发光形成一亮点。

亮点在偏转板电压的作用下，位置也随之改变。

在一定范围内，亮点的位移与偏转板上所加电压成正比。

示波管结构简图示波管内的偏转板2、扫描与同步的作用如果在X轴偏转板加上波形为锯齿形的电压，在荧光屏上看到的是一条水平线，如图图扫描的作用及其显示如果在Y轴偏转板上加正弦电压，而X轴偏转板不加任何电压，则电子束的亮点在纵方向随时间作正弦式振荡，在横方向不动。

我们看到的将是一条垂直的亮线，如图如果在Y轴偏转板上加正弦电压，又在X轴偏转板上加锯齿形电压，则荧光屏上的`亮点将同时进行方向互相垂直的两种位移，其合成原理如图所示，描出了正弦图形。

如果正弦波与锯齿波的周期（频率）相同，这个正弦图形将稳定地停在荧光屏上。

但如果正弦波与锯齿波的周期稍有不同，则第二次所描出的曲线将和第一次的曲线位置稍微错开，在荧光屏上将看到不稳定的图形或不断地移动的图形，甚至很复杂的图形。

由此可见：（1）要想看到Y轴偏转板电压的图形，必须加上X轴偏转板电压把它展开，这个过程称为扫描。

如果要显示的波形不畸变，扫描必须是线性的，即必须加锯齿波。

（2）要使显示的波形稳定，Y轴偏转板电压频率与X轴偏转板电压频率的比值必须是整数，即：fynn=1,2,3, fx示波器中的锯齿扫描电压的频率虽然可调，但要准确的满足上式，光靠人工调节还是不够的，待测电压的频率越高，越难满足上述条件。

示波器实验报告(共7篇)一、实验目的1.了解示波器的基本原理和工作原理。

2.掌握示波器在电路测试和故障诊断中的应用。

3.学习示波器的操作方法，掌握各项操作技巧。

二、实验原理示波器是用来观察波形的一种仪器。

它以示波管为核心，通过电子束扫描屏幕，形成比较直观的波形图，实现对信号的观测、测量和分析。

示波器一般有模拟示波器和数字示波器两种，本实验采用数字示波器进行测试。

数字示波器以模拟数字转换技术为基础，是一种精确分析波形的仪器。

它接收被测电路中的信号，经过采样后经过模拟数字转换（ADC）转换成数字信号，同时进行多次采样，得到不同时刻下的波形数据，并将其传输到计算机中进行处理和显示。

数字示波器具有显示快、分辨率高、操作方便等优点，适用于对高频信号进行测量和分析。

三、实验内容1.了解示波器的基本操作方法，包括示波器的输入接口、触发系统、扫描方式、显示控制等内容。

2.使用示波器测量不同频率、振幅的正弦信号，并进行分析。

四、实验步骤与数据分析1.测量正弦波(1)将正弦波信号输入示波器的通道1，选择“正弦波”测量模式。

(2)调整示波器的扫描方式、扫描速率和显示控制，以得到清晰的信号波形。

(3)通过示波器测量正弦波的振幅和频率，得出如下数据：振幅：3V频率：50Hz(4)分析得出，正弦波是具有一定周期性的波形，它的幅度和频率可以通过示波器的测量得到。

在实际电路测试和故障诊断中，正弦波可以用作交流信号的测试，并可以通过触发系统实现高精度数据的采样和分析。

2.测量直流信号电压：5V3.测量矩形波和脉冲信号(3)通过示波器测量矩形波和脉冲信号的各项参数，如上升沿和下降沿时间、占空比等，得到实验数据。

五、实验结果本次实验使用数字示波器测量了不同频率、振幅的正弦信号、直流信号、矩形波信号和脉冲信号。

通过对示波器的操作和分析，得出了对信号波形的各项参数，进一步理解了示波器的原理和工作方式，并掌握了数字示波器的操作和应用技巧。

示波器的使用实验报告一、实验目的1、了解示波器的基本结构和工作原理。

2、掌握示波器的基本操作方法，包括调节垂直和水平刻度、触发模式等。

3、学会用示波器测量正弦波、方波等信号的电压、频率和周期。

二、实验仪器示波器、信号发生器、探头三、实验原理示波器是一种用于显示电信号波形的电子仪器。

它通过将输入的电信号转换成在屏幕上的光点或线条的运动，从而直观地显示出信号的电压随时间的变化情况。

示波器的主要组成部分包括垂直系统、水平系统和触发系统。

垂直系统用于调节输入信号的幅度，水平系统用于调节扫描速度，触发系统用于稳定显示波形。

四、实验内容与步骤1、熟悉示波器的面板和操作旋钮打开示波器电源，观察示波器的屏幕显示。

了解示波器面板上的垂直刻度调节旋钮、水平刻度调节旋钮、触发模式选择按钮、输入通道选择按钮等的功能和作用。

2、连接示波器和信号发生器将信号发生器的输出端通过探头连接到示波器的输入通道 1（CH1）。

确保连接牢固，避免接触不良影响测量结果。

3、调节示波器显示正弦波打开信号发生器，设置输出正弦波信号，频率为 1kHz，峰峰值为5V。

调节示波器的垂直刻度旋钮，使正弦波的幅度在屏幕上显示合适。

调节示波器的水平刻度旋钮，使正弦波的一个周期在屏幕上显示完整。

4、测量正弦波的电压使用示波器的测量功能，测量正弦波的峰峰值电压。

记录测量结果，并与信号发生器设置的峰峰值电压进行比较。

5、测量正弦波的频率和周期调节示波器的触发模式为自动触发。

使用示波器的测量功能，测量正弦波的频率和周期。

记录测量结果，并与信号发生器设置的频率进行比较。

6、观察方波信号更改信号发生器的输出为方波信号，频率为 2kHz，峰峰值为 3V。

在示波器上观察方波信号的波形。

7、测量方波的电压、频率和周期按照上述方法测量方波的峰峰值电压、频率和周期。

记录测量结果。

五、实验数据与分析1、正弦波测量数据信号发生器设置的频率：1kHz信号发生器设置的峰峰值电压：5V示波器测量的频率：＿____kHz示波器测量的峰峰值电压：＿____V分析：示波器测量的频率与信号发生器设置的频率相比，存在一定的误差，可能是由于信号发生器的精度、示波器的测量误差以及环境因素等引起的。

示波器实验报告结论‎示波器实验报告结‎论‎篇一：‎示波器‎的原理与使用实验‎报告大连理工大学‎大学物理实‎验报告院（‎系）材料学院专‎业材料物理班级‎0705 姓名‎童凌炜学号 2‎01X67025 ‎实验台号实验时间‎201X 年 1‎1月 18 日，‎第13周，星期二‎第 5-6 节‎实验名称示波器的‎原理与使用教师评‎语实验目的与要求‎：‎（1）了解示波器‎的工作原理‎（2）学习使用示‎波器观察各种信号波‎形（3）‎用示波器测量信号的‎电压、频率和相位差‎主要仪器设备：‎ YB432‎0G 双踪示波器，‎EE1641B型‎函数信号发生器实‎验原理和内容：‎1. ‎示波器基本结构示‎波器主要由示波管、‎放大和衰减系统、触‎发扫描系统和电源四‎部分组成，其中示‎波管是核心部分。

‎示波管的基本结构如‎下图所示，主要由‎电子枪、偏转系统和‎荧光屏三个部分组成‎，由外部玻璃外壳‎密封在真空环境中。

‎电子枪的作用‎是释放并加速电子束‎。

其中第一阳极称‎为聚焦阳极，第二‎阳极称为加速阳极。

‎通过调节两‎者的共同作用，可‎以使电子束打到荧光‎屏上产生明亮清晰的‎圆点。

偏转系统由‎X、Y两对偏转板组‎成，通过在板上加‎电压来使电子束偏转‎，从而对应地改变‎屏上亮点的位置。

‎荧光屏上涂有荧光粉‎，电子打上去时能‎够发光形成光斑。

‎不同荧光粉的发光颜‎色与余辉时间都不同‎。

放大和衰减系统‎用于对不同大小的输‎入信号进行适当的缩‎放，使其幅度适合‎于观测。

扫描系统‎的作用是产生锯齿波‎扫描电压(如左上图‎所示)，使电子束‎在其作用下匀速地在‎荧光屏周期性地自左‎向右运动，这一过‎程称为扫描。

扫描‎开始的时间由触发系‎统控制。

‎2. 示波器‎的显示波形的原理‎如果只在竖直偏转板‎加上交变电压而X偏‎转板上五点也是，‎电子束在竖直方向上‎来回运动而形成一条‎亮线，如左图所示‎：如果在‎Y偏转板和X偏转板‎上同时分别加载正弦‎电压和锯齿波电压，‎电子受水平竖直两‎个方向的合理作用下‎，进行正弦震荡和‎水平扫描的合成运动‎，在两电压周期相‎等时，荧光屏上能‎够显示出完整周期的‎正弦电压波形，显‎像原理如右图所示：‎‎3. 扫描同‎步为了完整地显示‎外界输入信号的周期‎波形，需要调节扫‎描周期使其与外界信‎号周期相同或成合适‎的关系。

篇一：电子示波器实验报告一、名称：电子示波器的使用二、目的：2．学会使用常用信号发生器；掌握用示波器观察电信号波形的方法。

3．学会用示波器测量电信号电压、周期和频率等电参量。

三、器材：2、ee1641b型函数信号发生器/计数器。

四、原理：1、示波器的基本结构：y输入外触发x输入 2、示波管（crt）结构简介：3、电子放大系统：竖直放大器、水平放大器（2）触发电路：形成触发信号。

#内触发方式时，触发信号由被测信号产生，满足同步要求。

#外触发方式时，触发信号由外部输入信号产生。

5、波形显示原理：只在竖直偏转板上加正弦电压的情形示波器显示正弦波原理只在水平偏转板上加一锯齿波电压的情形五、步骤：1、熟悉示波器的信号发声器面板各旋钮的作用，并将各开关置于指定位3、将信号发生器输出的频率为500hz和1000hz的正弦信号接入示波器，通过调整相应的灵敏度开关和扫描速度选择开关，使波形不超出屏幕范围，显示2~3个周期的波形。

4、将time/div顺时针旋到底至"x-y"位置，分别调节y1通道和y2六、记录：七、预习思考：1、示波器上观察到的正弦波形和李萨如图形实际上分别是哪两个波形的合成？答：正弦波形：是两组磁场使电子受力改变运动状态，然后将不同电子打到荧光屏上不同的位置而形成的；2、用示波器观察待测信号波形和用示波器观察李萨如图形时，示波器的工作方式有什么不同？3、当开启示波器的电源开关后，在屏上长时间不出现扫描线或点时，应如何调节各旋钮？八、操作后思考题1、如果y轴信号的频率?x比x轴信号的频率?y大很多，示波器上看到什么情形？相反又会看到什么情形？答：因为 ?y / ?x=nx / ny ,当?x /?y=1:1时，示波器上是一个圆柱，当?x /?y=2:1时，示波器上是一个横向的8，当?x /?y=3:1时，示波器上是三个横向的圆。

所以?y如果越大的话，横向圆的数量就越多。

篇二：示波器的原理与使用实验报告大连理工大学大学物理实验报告院（系）材料学院专业材料物理班级 0705 姓名童凌炜学号 200767025 实验台号实验时间 2008 年 11 月 18 日，第13周，星期二第 5-6 节实验名称示波器的原理与使用教师评语实验目的与要求：（1）了解示波器的工作原理（2）学习使用示波器观察各种信号波形（3）用示波器测量信号的电压、频率和相位差主要仪器设备：yb4320g 双踪示波器， ee1641b型函数信号发生器实验原理和内容： 1. 示波器基本结构电子枪的作用是释放并加速电子束。

示波器的使用实验报告各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢篇一：大学物理实验报告(示波器)??00A9示波器的使用实验简介示波器是用来显示被观测信号的波形的电子测量仪器，与其他测量仪器相比，示波器具有以下优点：能够显示出被测信号的波形；对被测系统的影响小；具有较高的灵敏度；动态范围大，过载能力强；容易组成综合测试仪器，从而扩大使用范围；可以描绘出任何两个周期量的函数关系曲线。

从而把原来非常抽象的、看不见的电变化过程转换成在屏幕上看得见的真实图像。

在电子测量与测试仪器中，示波器的使用范围非常广泛，它可以表征的所有参数，如电压、电流、时间、频率和相位差等。

若配以适当的传感器，还可以对温度、压力、密度、距离、声、光、冲击等非电量进行测量。

正确使用示波器是进行电子测量的前提。

第一台示波器由一只示波管，一个电源和一个简单的扫描电路组成。

发展到今天已经由通用示波器到取样示波器、记忆示波器、数字示波器、逻辑示波器、智能化示波器等近十大系列，示波器广泛应用在工业、科研、国防等很多领域中。

Karl Ferdinand Braun生平简介1909年的诺贝尔物理奖得主Karl Ferdinand Braun于1897年发明世界上第一台阴极射线管示波器，至今许多德国人仍称CRT为布朗管(Braun Tube)。

实验目的2、学习用示波器观察电信号的波形和测量电压、周期及频率值。

3、通过观察李沙如图形，学会一种测量正弦波信号频率的方法。

图8-1 Karl Ferdinand Braun1、了解示波器的结构和工作原理，熟悉示波器和信号发生器的基本使用方法。

实验仪器VD4322B型双踪示波器、EM1643型信号发生器、连接线及小喇叭等?1051、电源开关2、电源指示灯3、聚焦旋钮4、亮度调节旋钮5、Y1(X)信号输入口6、Y2信号输入口7、8、9 86图8-2 VD4322型双踪示波器板面图入耦合开关（AC-GND-DC）9、10、垂直偏转因数选择开关（V/格）11、Y1位移旋钮12、Y2位移旋钮13、工作方式选择开关（Y1、Y2、交替、断续）14、扫描速度（时间/格）选择开关15、扫描微调控制旋钮16、水平位移旋钮17、电平调节旋钮实验原理一、示波器的结构及简单工作原理示波器一般由5个部分组成，如图8-3所示：（1）示波管；(2)信号放大器和衰减器（3）扫描发生器；（4）触发同步电路；（5）电源。

示波器的调整和使用实验报告示波器的调整和使用实验报告引言：示波器是一种常用的电子测量仪器，广泛应用于电子工程、通信工程、医疗设备等领域。

它可以用来观察和测量电信号的波形、幅度、频率等参数，对于电路故障排除和信号分析有着重要的作用。

本实验旨在通过调整示波器的各项参数，并进行实际测量，掌握示波器的正确使用方法。

一、示波器的基本调整1. 亮度和聚焦调整示波器的亮度和聚焦调整对于显示清晰的波形至关重要。

首先，将亮度调节旋钮逆时针旋转至最低，然后逐渐调节至合适的亮度。

接下来，通过旋转聚焦调节旋钮，使波形显示清晰锐利。

2. 触发调整触发是示波器稳定显示波形的关键。

在进行触发调整前，需选择适当的触发源和触发方式。

通常情况下，选择外部触发源，并将触发方式设置为边沿触发。

然后，通过调节触发电平和触发斜率，使波形能够稳定地显示在屏幕上。

3. 垂直和水平调整垂直调整主要是调节信号的幅度和位置。

首先，将示波器的垂直灵敏度调节旋钮设置为合适的量程，使波形能够占满屏幕。

然后，通过调节垂直位移旋钮，使波形在屏幕上的位置合适。

水平调整主要是调节波形的时间基准和位置。

首先，选择合适的时间基准，例如1ms/div或0.1ms/div，以便观察波形的细节。

然后，通过调节水平位移旋钮，使波形在屏幕上的位置合适。

二、示波器的使用方法1. 测量直流电压示波器可以用来测量直流电压。

首先，将示波器的输入通道连接到待测电路的输出端。

然后，选择合适的量程和耦合方式，例如直流耦合。

最后，通过调整垂直灵敏度和水平基准，观察并记录电压波形。

2. 测量交流电压示波器也可以用来测量交流电压。

与测量直流电压类似，首先将示波器的输入通道连接到待测电路的输出端。

然后，选择合适的量程和耦合方式，例如交流耦合。

最后，通过调整垂直灵敏度和水平基准，观察并记录电压波形。

3. 测量频率和周期示波器可以用来测量信号的频率和周期。

首先，将示波器的输入通道连接到待测信号源。

然后，选择合适的触发源和触发方式。

示波器的使用【实验简介】示波器是用来显示被观测信号的波形的电子测量仪器，与其他测量仪器相比，示波器具有以下优点：能够显示出被测信号的波形；对被测系统的影响小；具有较高的灵敏度；动态范围大，过载能力强；容易组成综合测试仪器，从而扩大使用范围；可以描绘出任何两个周期量的函数关系曲线。

从而把原来非常抽象的、看不见的电变化过程转换成在屏幕上看得见的真实图像。

在电子测量与测试仪器中，示波器的使用范围非常广泛，它可以表征的所有参数，如电压、电流、时间、频率和相位差等。

若配以适当的传感器，还可以对温度、压力、密度、距离、声、光、冲击等非电量进行测量。

正确使用示波器是进行电子测量的前提。

第一台示波器由一只示波管，一个电源和一个简单的扫描电路组成。

发展到今天已经由通用示波器到取样示波器、记忆示波器、数字示波器、逻辑示波器、智能化示波器等近十大系列，示波器广泛应用在工业、科研、国防等很多领域中。

Karl Ferdinand Braun 生平简介1909年的诺贝尔物理奖得主Karl Ferdinand Braun 于1897年发明世界上第一台阴极射线管示波器，至今许多德国人仍称CRT 为布朗管(Braun Tube)。

【实验目的】1、 了解示波器的结构和工作原理，熟悉示波器和信号发生器的基本使用方法。

2、 学习用示波器观察电信号的波形和测量电压、周期及频率值。

3、 通过观察李沙如图形，学会一种测量正弦波信号频率的方法。

【实验仪器】VD4322B 型双踪示波器、EM1643型信号发生器、连接线及小喇叭等图8-2 VD4322图8-1 Karl Ferdinand Braun171 234569101112 13 1415161、电源开关2、电源指示灯3、聚焦旋钮4、亮度调节旋钮5、Y1(X)信号输入口6、Y2信号输入口7、8、入耦合开关（AC-GND-DC ）9、10、垂直偏转因数选择开关（V/格）11、1Y 位移旋钮12、2Y 位移旋钮13、工作方式选择开关（1Y 、2Y 、交替、断续）14、扫描速度（时间/格）选择开关15、扫描微调控制旋钮16、水平位移旋钮17、电平调节旋钮【实验原理】一、示波器的结构及简单工作原理示波器一般由5个部分组成，如图8-3所示：（1）示波管；(2)信号放大器和衰减器（3）扫描发生器；（4）触发同步电路；（5）电源。

物理实验报告一、【实验名称】示波器的使用二、【实验目的】1.了解示波器的基本结构和工作原理，掌握示波器的调节和使用方法2.掌握用示波器观察电信号波形的方法3.学会使用双踪示波器观察李萨如图形和控制示波管工作的电路三、【实验原理】双踪示波器包括两部分，由示波管和控制示波管的控制电路构成1.示波管示波管是呈喇叭形的玻璃泡，抽成高真空，内部装有电子枪和两队相互垂直的偏转板，喇叭口的球面壁上涂有荧光物质，构成荧光屏，高速电子撞击在荧光屏上会使荧光物质发光，在荧光屏上就能看到一个亮点。

Y 偏转板是水平放置的两块电极。

在Y偏转板上和X偏转板上分别加上电压，可以在荧光屏上得到相应的图形。

双踪示波器原理2.双踪示波器的原理双踪示波器控制电路主要包括：电子开关，垂直放大电路，水平放大电路，扫描发生器，同步电路，电源等；其中，电子开关使两个待测电压信号Y CH1和Y CH2周期性的轮流作用在Y偏转板，这样在荧光屏上忽而显示Y CH1信号波形，忽而显示Y CH2信号波形，由于荧光屏荧光物质的余晖及人眼视觉滞留效应，荧光屏上看到的是两个波形。

如果正弦波与锯齿波电压的周期稍不同，屏上呈现的是一移动的不稳定图形，这是因为扫描信号的周期与被测信号的周期不一致或不呈整数倍，以致每次扫描开始时波形曲线上的起点均不一样所造成的，为了获得一定数量的完整周期波形，示波器上设有“Time/div”调节旋钮，用来调节锯齿波电压的周期，使之与被测信号的周期呈合适的关系，从而显示出完整周期的正弦波性。

（看到稳定波形的条件：只有一个信号同步）当扫描信号的周期与被测信号的周期一致或是整数倍，屏上一般会显示出完整周期的正弦波形，但由于环境或其他因素的影响，波形会移动，为此示波器内装有扫描同步电路，同步电路从垂直放大电路中取出部分待测信号，输入到扫描发生器，迫使锯齿波与待测信号同步，此称为“内同步”；反之则为“外同步”。

操作时，使用“电平旋钮”，改变触发电势高度，当待测电压达到触发电平时，开始扫描，直到一个扫描周期结束。

大物实验示波器的使用实验报告大物实验示波器的使用实验报告引言：示波器是一种用于显示电信号波形的仪器，广泛应用于电子工程、通信工程、生物医学工程等领域。

本次实验旨在掌握大物实验示波器的使用方法，通过观察和分析电信号波形，加深对电路原理的理解，并提高对实验数据的处理能力。

实验一：基本操作1.1 示波器的连接与调节首先，将示波器的输入端与待测电路的信号源相连，确保连接稳定可靠。

然后，调节示波器的触发电平，使波形在屏幕上稳定显示。

调节示波器的水平和垂直扫描速度，以便观察到完整的波形。

1.2 示波器的触发模式示波器提供多种触发模式，如自由运行触发、外部触发和单次触发等。

通过选择合适的触发模式，可以获得更清晰、稳定的波形。

在本实验中，我们选择了自由运行触发模式，以便连续观察波形的变化。

实验二：波形测量与分析2.1 波形的幅度测量示波器可以直接读取波形的幅度值。

在本实验中，我们通过示波器的幅度测量功能，测量了待测电路输出信号的峰峰值、峰值和平均值。

通过比较不同测量结果，我们可以了解信号的最大、最小和平均变化范围。

2.2 波形的频率测量示波器还可以测量波形的频率。

通过示波器的频率测量功能，我们可以准确地获取待测电路输出信号的频率信息。

在本实验中，我们测量了待测电路输出信号的频率，并与理论值进行对比，验证了电路的工作状态。

实验三：相位差测量与波形显示3.1 相位差测量示波器可以帮助我们测量信号之间的相位差。

在本实验中，我们通过示波器的相位差测量功能，测量了待测电路不同信号之间的相位差。

通过观察相位差的变化，我们可以了解信号在电路中的传递情况。

3.2 波形显示示波器不仅可以显示简单的波形，还可以显示复杂的信号波形。

在本实验中，我们通过示波器的波形显示功能，观察了待测电路在不同工作状态下的波形变化。

通过分析波形的特点，我们可以进一步了解电路的性能和工作原理。

实验四：信号发生器的使用4.1 信号发生器的连接与调节信号发生器是一种用于产生不同频率、幅度和波形的信号的设备。

大物实验示波器的使用实验报告篇一：模拟示波器的使用实验报告模拟示波器的使用·实验目的1. 了解示波器的基本原理及基本使用方法；2. 掌握用示波器观察一路不同型电压信号的方法；3. 掌握观察利萨如图形的方法，了解利萨如图形测量未知正弦信号的频率的方法.·实验原理1. 示波器显示波形原理若在示波器CH1或CH2端加上正弦波，在示波器的X偏转板加上锯齿波，当锯齿波电压的变化周期与正弦波电压成整数倍时时，可以显示完整的周期的正弦波形；若在示波器CH1和CH2同时加上正弦波，在示波器的X 偏转板上加上示波器的锯齿波，则在荧光屏上将的到两个正弦波，即为双踪显示.同理可得双踪显示的方波.2. 利用利萨如图测正弦电压的频率基本原理将被测正弦信号1加到y偏转板，将参考正弦信号2加到x偏转板，当两者的频率之比是整数时，在荧光屏上将出现利萨如图.对稳定不动的图形分别做水平直线和竖直直线与图形相切，设水平线上及竖直线上的切点数之比可得两信号的频率之比·实验内容及步骤1. 连接实验仪器电路，设置好函数信号发生器、示波器.2. 用示波器观察一路电压信号(1) 在示波器CH1和YCH2分别加上500Hz和500Hz的正弦波，调节示波器至波形稳定，记录在坐标纸上.(2) 在示波器CH1和YCH2分别加上500Hz和500Hz的方波，调节示波器至波形稳定，记录在坐标纸上.(3) 分别计算两者的相对误差3. 用示波器观察李萨如图形若在示波器CH1和CH2同时加上正弦波，开至X-Y档，调节两输入端的频率比值分别为1:3，1:2，2:3，1:1，3:2，2:1，微调输入信号的频率至图象稳定，记录在坐标纸上.·实验记录（见坐标纸）·误差分析观察电压信号时正弦波1：频率相对误差?f?fA?f’A测fAA?V’A测VAfB?f’B测fBB?V’B测VB?100%?4999.98?4950?100%?1.0% 1.010电压相对误差?V?正弦波2：频率相对误差?f??100%??100%?500?499?100%?0.2% 5001.024?1.000?100%?2.3% 1.024 电压相对误差?V??100%?方波1：频率相对误差?f?fA?f’A测fAA?V’A测VA?100%?4999.94?4940?100%?1.2% 20.2540.1?40?100%?0.25% 40电压相对误差?V??100%?占空比相对误差?D?正弦波2：频率相对误差?f?DA?D’A测DA?100%?fB?f’B测fBB?V’B测VB?100%?500?489?100%?2.2% 5001.035?1.000?100%?3.4% 1.03530.1?30?100%?0.33% 30 电压相对误差?V??100%? 占空比相对误差?D?DB?D’B测DB?100%?相关分析：（出现误差的可能原因）1.两个输入端口输入的信号相互影响，无法达到完全协调；2.示波器的图象上显示的荧光线较粗，读数时会有误差；3.示波器内部系统存在系统误差.·课后习题1．实验时调不出待观测的正弦波形可能的原因是什么?(1)触发源没有调节好；(2)水平扫描电压大小不合适；(3)电路发生故障或接触不良.2．为什么实验观察的李萨如图形不是特别稳定，需要什么方法才能做到稳定？固定一个输入端的频率，调节另一个输入端的输入频率即可.(不能使用同步按钮，也不能调节触发)3．用示波器观测周期为 0.2ms 的正弦电压，若在荧光屏上呈现了 3 个完整而稳定的正弦波形，扫描电压的周期等于多少毫秒？为什么？扫描波T=0.2ms*3=0.6ms呈现了3个完整而稳定的正弦波形，相当于锯齿扫描波行进了1个周期的时间内观测的正弦电压行进了3个周期，故扫描波的周期为观测的正弦波的3倍.篇二：大学物理实验示波器实验报告示波器的使用【实验简介】示波器是用来显示被观测信号的波形的电子测量仪器，与其他测量仪器相比，示波器具有以下优点：能够显示出被测信号的波形；对被测系统的影响小；具有较高的灵敏度；动态范围大，过载能力强；容易组成综合测试仪器，从而扩大使用范围；可以描绘出任何两个周期量的函数关系曲线。

示波器的使用实验报告一、实验目的1、了解示波器的基本结构和工作原理。

2、掌握示波器的基本操作方法，包括信号的输入、触发、水平和垂直控制等。

3、能够使用示波器测量信号的幅值、频率、周期等参数。

4、观察不同类型信号的波形特征，加深对电路中信号变化的理解。

二、实验仪器1、示波器：型号为_____，具有双通道输入、带宽为_____MHz 等功能。

2、信号发生器：能够产生正弦波、方波、三角波等不同类型的信号。

3、连接线若干。

三、实验原理示波器是一种用于显示电信号波形的电子仪器。

它通过将输入的电信号转换为屏幕上的光点轨迹，从而直观地展示信号的变化情况。

示波器的主要组成部分包括垂直系统、水平系统和触发系统。

垂直系统用于放大和调节输入信号的幅度，水平系统用于控制扫描速度，触发系统用于稳定显示波形。

在测量信号参数时，我们可以根据示波器屏幕上显示的波形，通过读取刻度值来计算信号的幅值、周期和频率等。

四、实验内容与步骤1、仪器连接将示波器的电源线插入电源插座，并打开电源开关。

使用连接线将信号发生器的输出端与示波器的通道 1（CH1）输入端相连。

2、示波器的基本设置调节“亮度”和“聚焦”旋钮，使屏幕上的扫描线清晰可见。

选择通道1 作为输入通道，并将“耦合方式”设置为“直流（DC）”。

3、正弦波信号的测量打开信号发生器，设置输出为正弦波，频率为 1kHz，幅值为 5V。

调节示波器的“垂直灵敏度”和“水平扫描速度”旋钮，使正弦波的波形在屏幕上显示合适的大小。

读取正弦波的峰峰值，计算其幅值，并与信号发生器设置的幅值进行比较。

测量正弦波的周期，计算其频率，并与信号发生器设置的频率进行比较。

4、方波信号的测量更改信号发生器的输出为方波，频率为 500Hz，幅值为 3V。

重复上述步骤，测量方波的幅值、周期和频率。

5、三角波信号的测量再次更改信号发生器的输出为三角波，频率为200Hz，幅值为4V。

按照同样的方法测量三角波的相关参数。

示波器的使用实验报告本次实验主要目的是了解示波器的基本原理和使用方法，以及掌握其在电路实验中的应用。

第一部分：实验原理示波器是一种用于显示电信号波形的仪器，其基本工作原理是将电信号输入到示波器中，再通过垂直和水平扫描产生图像显示出来。

其中，垂直扫描负责显示电信号的幅值，而水平扫描则负责显示时间。

示波器通常根据工作方式分为模拟示波器和数字示波器两种。

模拟示波器是一种采用电子管、示波管、稳压电源等模拟元件组成的仪器，其优点是在频率范围较大时具有较高的精度和分辨率。

数字示波器则是一种采用模数转换器和数字信号处理器等数字元件组成的仪器，其优点是可以实现信号的自动存储和处理，同时在实验中使用更加简单方便。

第二部分：实验步骤1. 接线首先将待测电路与示波器相连，连接的方式包括串联和并联两种。

串联连接是指将示波器的输入端与待测电路的输出端相连，此时示波器对待测信号进行观测；并联连接是指将示波器的输入端与待测电路的输入端相连，此时示波器对待测信号进行传送。

此外，还需将示波器的地线与待测电路的地线连接起来，以确保共地接法和信号正确显示。

2. 调节示波器参数调节示波器的通道选择、触发方式、时间基准、垂直增益等参数，以便正确显示待测信号波形。

需要注意的是，在调节示波器参数时应根据具体实验需求进行选择，并在观测的过程中随时调整优化。

3. 进行实验观测当示波器与待测电路连接完成并调节好参数后，即可进行实验观测。

在观测的过程中，可以通过调节示波器参数、调整信号源等方式对待测信号进行优化和调整。

第三部分：实验结果在实验观测过程中，我们通过对不同电路信号的调节和观测，获得了相应的数据和波形图，并对其进行了分析和解读。

其中，比较典型的实验结果包括以下几种：1. 正弦波形正弦波形为一种实验中较为常见的信号波形，在示波器上可以呈现出一条较为平缓的曲线。

通过对正弦波形的观测，我们可以了解到其周期、频率、幅值等相关参数，并对正弦波形的特性进行分析和研究。

示波器的使用实验报告一、实验目的1、了解示波器的基本结构和工作原理。

2、掌握示波器的基本操作方法，包括垂直灵敏度、水平扫描速度、触发方式等的调节。

3、学会用示波器观察正弦波、方波、三角波等常见信号的波形，并测量其频率、幅值等参数。

二、实验仪器示波器、函数信号发生器、探头三、示波器的基本结构和工作原理示波器是一种用于观察和测量电信号波形的电子仪器。

它主要由示波管、垂直放大器、水平放大器、触发电路和电源等部分组成。

示波管是示波器的核心部件，它由电子枪、偏转系统和荧光屏组成。

电子枪发射出电子束，经过偏转系统的作用，使电子束在荧光屏上产生偏转，从而形成波形。

垂直放大器用于放大输入信号的垂直分量，以便在荧光屏上显示出清晰的波形。

水平放大器则用于控制电子束在水平方向上的扫描速度。

触发电路用于选择触发信号的来源和触发方式，以保证示波器能够稳定地显示波形。

四、实验内容及步骤1、示波器的校准将示波器的探头接到校准信号输出端。

调节示波器的垂直灵敏度和水平扫描速度，使校准信号的方波在荧光屏上显示出清晰的波形。

观察校准信号的幅值和频率，与标称值进行比较，如有偏差，进行相应的调整。

2、观察正弦波信号将函数信号发生器的输出设置为正弦波，频率为 1kHz，幅值为 5V。

将示波器的探头接到函数信号发生器的输出端。

调节示波器的垂直灵敏度和水平扫描速度，使正弦波的波形在荧光屏上显示出合适的大小。

观察正弦波的波形，测量其幅值和周期，并计算出频率。

3、观察方波信号将函数信号发生器的输出设置为方波，频率为 2kHz，幅值为 3V。

重复步骤 2 中的操作，观察方波的波形，测量其幅值和周期，并计算出频率。

4、观察三角波信号将函数信号发生器的输出设置为三角波，频率为 500Hz，幅值为4V。

重复步骤 2 中的操作，观察三角波的波形，测量其幅值和周期，并计算出频率。

5、改变信号的频率和幅值，观察示波器的显示变化分别改变函数信号发生器输出信号的频率和幅值，观察示波器上波形的变化。

示波器实验报告示波器实验报告4篇我们眼下的社会，报告的使用成为日常生活的常态，不同的报告内容同样也是不同的。

在写之前，可以先参考范文，下面是小编帮大家整理的示波器实验报告，仅供参考，欢迎大家阅读。

示波器实验报告1一、【实验名称】示波器的使用二、【实验目的】1.了解示波器的基本结构和工作原理，掌握示波器的调节和使用方法2.掌握用示波器观察电信号波形的方法3.学会使用双踪示波器观察李萨如图形和控制示波管工作的电路三、【实验原理】双踪示波器包括两部分，由示波管和控制示波管的控制电路构成1.示波管示波管是呈喇叭形的玻璃泡，抽成高真空，内部装有电子枪和两队相互垂直的偏转板，喇叭口的球面壁上涂有荧光物质，构成荧光屏，高速电子撞击在荧光屏上会使荧光物质发光，在荧光屏上就能看到一个亮点。

Y偏转板是水平放置的两块电极。

在Y偏转板上和X偏转板上分别加上电压，可以在荧光屏上得到相应的图形。

2.双踪示波器的原理双踪示波器控制电路主要包括：电子开关，垂直放大电路，水平放大电路，扫描发生器，同步电路，电源等；其中，电子开关使两个待测电压信号YCH1和YCH2周期性的轮流作用在Y偏转板，这样在荧光屏上忽而显示YCH1信号波形，忽而显示YCH2信号波形，由于荧光屏荧光物质的余晖及人眼视觉滞留效应，荧光屏上看到的是两个波形。

如果正弦波与锯齿波电压的周期稍不同，屏上呈现的是一移动的不稳定图形，这是因为扫描信号的周期与被测信号的周期不一致或不呈整数倍，以致每次扫描开始时波形曲线上的起点均不一样所造成的，为了获得一定数量的完整周期波形，示波器上设有“Time/div”调节旋钮，用来调节锯齿波电压的周期，使之与被测信号的周期呈合适的关系，从而显示出完整周期的正弦波性。

（看到稳定波形的条件：只有一个信号同步）当扫描信号的周期与被测信号的周期一致或是整数倍，屏上一般会显示出完整周期的正弦波形，但由于环境或其他因素的影响，波形会移动，为此示波器内装有扫描同步电路，同步电路从垂直放大电路中取出部分待测信号，输入到扫描发生器，迫使锯齿波与待测信号同步，此称为“内同步”；反之则为“外同步”。

实验一通用模拟与数字双踪示波器的使用及测量一、实验目的和要求1．根据已学的示波器理论知识学习正确使用通用双踪示波器，并利用示波器进行各种电信号的测量，熟练掌握模拟示波器的使用。

2．学习数字式通用示波器的使用，了解其在测量上的强大功能，并与模拟示波器进行比较，体会各自在测量上的特点。

3．认真按实验内容的要求进行实验，记录有关的数据和波形，回答实验内容中提出的有关问题，并按时提交实验报告。

二、实验原理在时域信号测量中，电子示波器无疑是最具代表性的典型测量仪器。

它可以精确复现作为时间函数的电压波形（横轴为时间轴，纵轴为幅度轴），不仅可以观察相对于时间的连续信号，也可以观察某一时刻的瞬间信号，这是电压表所做不到的。

我们不仅可以从示波器上观察电压的波形，也可以读出电压信号的幅度、频率及相位等参数。

电子示波器是利用随电信号的变化而偏转的电子束不断轰击荧光屏而显示波形的，如果在示波管的X偏转板（水平偏转板）上加一随时间作线性变化的时基信号，在Y偏转板（垂直偏转板）加上要观测的电信号，示波器的荧光屏上便能显示出所要观测的电信号的时间波形。

若水平偏转板上无扫描信号，则从荧光屏上什么也看不见或只能看到一条垂直的直线。

因此，只有当X偏转板加上锯齿电压后才有可能将波形展开，看到信号的时间波形。

一般说来，Y偏转板上所加的待观测信号的周期与X偏转板上所加的扫描锯齿电压的周期是不相同的，也不一定是整数倍，因而每次扫描的起点对待观测信号来说将不固定，则显示波形便会不断向左或向右移动，波形将一片模糊。

这就有一个同步问题，即怎样使每次扫描都在待观测信号不同周期的相同相位点开始。

近代电子示波器通常是采用等待触发扫描的工作方式来实现同步的。

只要选择不同的触发电平和极性，扫描便可稳定在待观测信号的某一相应相位点开始，从而使显示波形稳定、清晰。

在现代电子示波器中，为了便于同时观测两个信号（如比较两个信号的相位关系），采用了双踪显示的办法，即在荧光屏上可以同时有两条光迹出现，这样，两个待测的信号便可同时显示在荧光屏上，双踪显示时，有交替、断续两种工作方式。

示波器实验报告精选示波器的基本组成部分：示波管、竖直放大器、水平放大器、扫描产生器、触发同步和直流电源等。

下面就是作者给大家带来的示波器实验报告，期望能帮助到大家!示波器实验报告1【实验题目】示波器的原理和使用【实验目的】1.了解示波器的基本机构和工作原理，掌控使用示波器和信号产生器的基本方法。

2.学会使用示波器观测电信号波形和电压副值以及频率。

3.学会使用示波器视察李萨如图并测频率。

【实验原理】1.示波器都包括几个基本组成部分：示波管(阴极射线管)、垂直放大电路(Y放大)、水平放大电路(X放大)、扫描信号电路(锯齿波产生器)、同步电路、电源等。

2.李萨如图形的原理：如果示波器的X和Y输入时频率相同或成简单整数比的两个正弦电压，则荧光屏上将出现特别的光点轨迹，这种轨迹图称为李萨如图形。

如果作一个限制光点x、y方向变化范畴的假想方框，则图形与此框相切时，横边上的切点数nx与竖边上的切点数ny之比恰好等于Y与X输入的两正弦信号的频率之比，即fy:fx=nx:ny。

【实验仪器】示波器×1，信号产生器×2，信号线×2。

【实验内容】1.基础操作：了解示波器工作原理的基础上浏览所用机器的说明书，了解每个旋钮的作用。

其中最主要也是常常使用的旋钮为横向和纵向两个。

横向旋钮是控制扫描时间的旋钮，调解时表现为荧光屏上显示波形产生横向的紧缩或展开;纵向旋钮是调解垂直放大电路的旋钮，调解时表现为荧光屏上显示波形产生纵向的展开或紧缩，次旋钮为两个，分别控制示波器的两个输入信号。

明确操作步骤及注意事项后，接通示波器电源开关。

先找到扫描线并调至清楚。

2.观测李萨如图形：向CH1、CH2分别输入两个信号源的正弦波，“扫描时间”的“粗调”旋钮置于“X-Y”方式(即便两路信号进行合成)。

调出不同比值的李萨如图形来，画出草图，并分析图形的特点与两个信号频率之间的关系。

绘出所视察到的各种频率比的李萨如图形。

竭诚为您提供优质文档/双击可除数字示波器的使用实验报告篇一：大物实验示波器的使用实验报告实验二十三示波器的使用班级姓名学号同组人日期【实验目的】1、了解示波器的基本结构和工作原理，学会正确使用示波器。

2、掌握用示波器观察各种电信号波形、测量电压和频率的方法。

3、掌握观察利萨如图形的方法，并能用利萨如图形测量未知正弦信号的频率。

【实验仪器】固纬gos-620型双踪示波器一台，gFg-809型信号发生器两台，连线若干。

【实验原理】(:数字示波器的使用实验报告)示波器是利用示波管内电子束在电场或磁场中的偏转，显示电压信号随时间变化波形的一种电子观测仪器。

在各行各业与各个研究领域都有着广泛的应用。

其基本结构与工作原理如下1、示波器的基本结构与显示波形的基本原理本次实验使用的是台湾固纬公司生产的通用双踪示波器。

基本结构大致可分为示波管（cRT）、扫描同步系统、放大与衰减系统、电源系统四个部分。

“示波管（cRT）”是示波器的核心部件如图1所示的。

可细分为电子枪，偏转系统和荧光屏三部分。

1）电子枪电子枪包括灯丝F，阴极K，控制栅极g，第一阳极A1，第二阳极A2等。

阴极被灯丝加热后，可沿轴向发射电子。

并在荧光屏上显现一个清晰的小圆点。

2）偏转系统偏转系统由两对互相垂直的金属偏转板x和y组成，分别控制电子束在水平方向和竖直方向的偏转。

从电子枪射出的电子束若不受横向电场的作用，将沿轴线前进并在荧光屏的中心呈现静止的光点。

若受到横向电场的作用，电子束的运动方向就会偏离轴线，F灯丝，K阴极，g控制栅极，A1、A2第一、第二阳极，Y、x竖直、水平偏转板图1示波管结构简图屏上光点的位置就会移动。

x偏转板之间的横向电场用来控制光点在水平方向的位移，y偏转板用来控制光点在竖直方向的位移。

如果两对偏转板都加上电场，则光点在二者的共同控制下，将在荧光屏平面二维方向上发生位移。

3）荧光屏荧光屏的作用是将电子束轰击点的轨迹显示出来以供观测。
