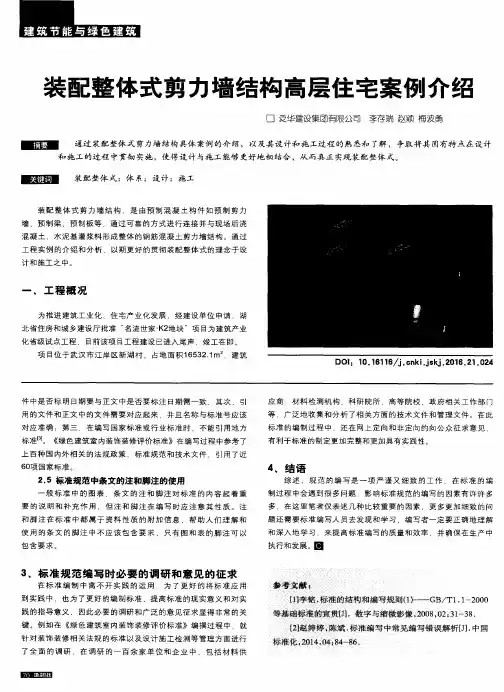

预制装配整体式剪力墙结构体系的实际应用案例

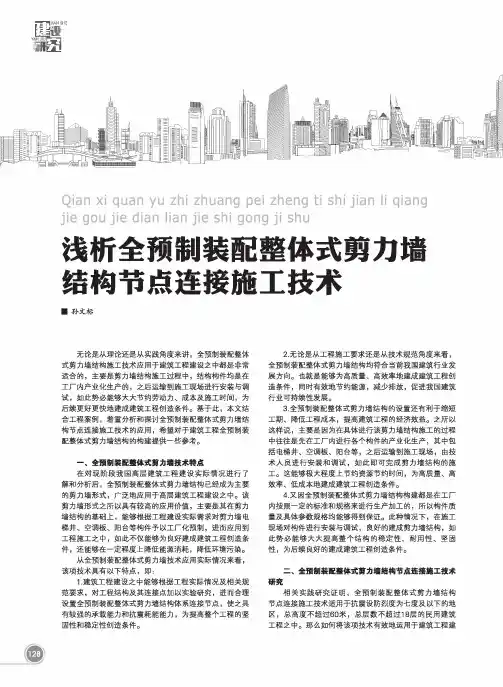

=三=三Qian xi quan yu zhi zhuang pei zheng ti shi jian li qiang jie gou jie dian lian jie shi gong ji shu浅析全预制装配整体式剪力墙 结构节点连接施工技术■孙文标无论是从理论还是从实践角度来讲，全预制装配整体式剪力墙结构施工技术应用于建筑工程建设之中都是非常 适合的，主要是剪力墙结构施工过程中，结构构件均是在工厂内产业化生产的，之后运输到施工现场进行安装与调 试，如此势必能够大大节约劳动力、成本及施工时间，为 后续更好更快地建成建筑工程创造条件。

基于此，本文结合工程案例，着重分析和探讨全预制装配整体式剪力墙结 构节点连接施工技术的应用，希望对于建筑工程全预制装配整体式剪力墙结构的构建提供一些参考。

一、全预制装配整体式剪力墙技术特点在对现阶段我国高层建筑工程建设实际情况进行了解和分析后，全预制装配整体式剪力墙结构已经成为主要 的剪力墙形式，广泛地应用于高层建筑工程建设之中。

该 剪力墙形式之所以具有较高的应用价值，主要是其在剪力墙结构的基础上，能够根据工程建设实际需求对剪力墙电 梯井、空调板、阳台等构件予以工厂化预制，进而应用到 工程施工之中，如此不仅能够为良好建成建筑工程创造条件，还能够在一定程度上降低能源消耗，降低环境污染。

从全预制装配整体式剪力墙技术应用实际情况来看， 该项技术具有以下特点，即：1 .建筑工程建设之中能够根据工程实际情况及相关规范要求，对工程结构及其连接点加以实验研究，进而合理设置全预制装配整体式剪力墙结构体系连接节点，使之具 有较强的承载能力和抗震耗能能力，为提高整个工程的坚 固性和稳定性创造条件。

2. 无论是从工程施工要求还是从技术规范角度来看，全预制装配整体式剪力墙结构均符合当前我国建筑行业发 展方向。

也就是能够为高质量、高效率地建成建筑工程创 造条件，同时有效地节约能源，减少排放，促进我国建筑行业可持续性发展。

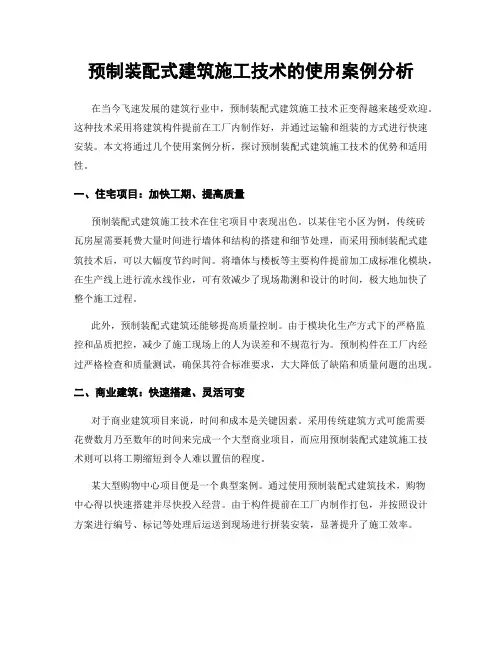

预制装配式建筑施工技术的使用案例分析在当今飞速发展的建筑行业中，预制装配式建筑施工技术正变得越来越受欢迎。

这种技术采用将建筑构件提前在工厂内制作好，并通过运输和组装的方式进行快速安装。

本文将通过几个使用案例分析，探讨预制装配式建筑施工技术的优势和适用性。

一、住宅项目：加快工期、提高质量预制装配式建筑施工技术在住宅项目中表现出色。

以某住宅小区为例，传统砖瓦房屋需要耗费大量时间进行墙体和结构的搭建和细节处理，而采用预制装配式建筑技术后，可以大幅度节约时间。

将墙体与楼板等主要构件提前加工成标准化模块，在生产线上进行流水线作业，可有效减少了现场勘测和设计的时间，极大地加快了整个施工过程。

此外，预制装配式建筑还能够提高质量控制。

由于模块化生产方式下的严格监控和品质把控，减少了施工现场上的人为误差和不规范行为。

预制构件在工厂内经过严格检查和质量测试，确保其符合标准要求，大大降低了缺陷和质量问题的出现。

二、商业建筑：快速搭建、灵活可变对于商业建筑项目来说，时间和成本是关键因素。

采用传统建筑方式可能需要花费数月乃至数年的时间来完成一个大型商业项目，而应用预制装配式建筑施工技术则可以将工期缩短到令人难以置信的程度。

某大型购物中心项目便是一个典型案例。

通过使用预制装配式建筑技术，购物中心得以快速搭建并尽快投入经营。

由于构件提前在工厂内制作打包，并按照设计方案进行编号、标记等处理后运送到现场进行拼装安装，显著提升了施工效率。

此外，预制装配式建筑还具备灵活可变性的特点。

商业项目常常会存在需求变化或调整的情况，而采用这种技术后可以迅速对现有模块进行添加、替换或移动等操作，满足业主的不同需求。

三、教育设施：集约利用资源、环保可持续预制装配式建筑技术在教育设施的应用案例中也有着卓越表现。

一所大学校园项目展示了这种技术在提高资源利用率以及环保可持续性方面的优势。

采用传统建筑方法建设大学校园需要动用大量的原材料和人力物力，而且往往会对周边环境产生一定的负面影响。

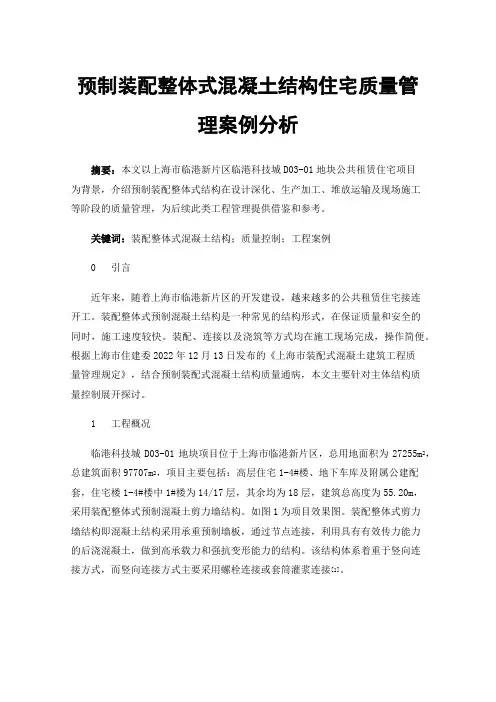

预制装配整体式混凝土结构住宅质量管理案例分析摘要：本文以上海市临港新片区临港科技城D03-01地块公共租赁住宅项目为背景，介绍预制装配整体式结构在设计深化、生产加工、堆放运输及现场施工等阶段的质量管理，为后续此类工程管理提供借鉴和参考。

关键词：装配整体式混凝土结构；质量控制；工程案例0 引言近年来，随着上海市临港新片区的开发建设，越来越多的公共租赁住宅接连开工。

装配整体式预制混凝土结构是一种常见的结构形式，在保证质量和安全的同时，施工速度较快。

装配、连接以及浇筑等方式均在施工现场完成，操作简便。

根据上海市住建委2022年12月13日发布的《上海市装配式混凝土建筑工程质量管理规定》，结合预制装配式混凝土结构质量通病，本文主要针对主体结构质量控制展开探讨。

1 工程概况临港科技城D03-01地块项目位于上海市临港新片区，总用地面积为27255m2，总建筑面积97707m2，项目主要包括：高层住宅1-4#楼、地下车库及附属公建配套，住宅楼1-4#楼中1#楼为14/17层，其余均为18层，建筑总高度为55.20m，采用装配整体式预制混凝土剪力墙结构。

如图1为项目效果图。

装配整体式剪力墙结构即混凝土结构采用承重预制墙板，通过节点连接，利用具有有效传力能力的后浇混凝土，做到高承载力和强抗变形能力的结构。

该结构体系着重于竖向连接方式，而竖向连接方式主要采用螺栓连接或套筒灌浆连接[1]。

图1 项目效果图2 设计和制作加工质量管控施工前主要包括设计深化和厂家生产两个阶段。

一般来说，图纸深化主要对围护墙、剪力墙、梁、楼板、楼梯及空调阳台板进行深化设计。

深化设计图中对板厚、标高及相对位置进行了明确。

针对每一块PC构件，给出了相对体积与重量，为后续PC吊装塔吊的选型打下了基础。

PC结构的设计变更和生产调整主要为预留孔洞的调整，在PC结构生产过程中，存在的主要问题如下:表1PC结构设计生产阶段常见问题及其调整针对混凝土预制构件，进场前，必须根据设计要求，依照相关规范，对材料进行质量保证核验，主要检验项一般为长度、宽度、高（厚）度、例向弯曲、预埋件、预留孔、预留洞、主筋保护层厚度、表面平整度、翘曲等，同时需按照规范要求进行见证取样送检复试，合格后才能使用。

装配整体式剪力墙结构铝模施工案例一、引言随着城市建设的不断发展，房屋建筑工程也在不断更新和改进。

装配整体式剪力墙结构和铝模施工技术作为新兴的建筑技术，在提高建筑施工效率、降低工程成本、保证建筑质量等方面具有广阔的应用前景。

本文将结合一个实际的案例，介绍装配整体式剪力墙结构和铝模施工技术的应用和优势。

二、装配整体式剪力墙结构装配整体式剪力墙结构是一种利用预制混凝土构件进行现浇连接的建筑结构形式。

该结构采用现浇的混凝土剪力墙作为主要受力构件，并通过钢筋和螺栓进行连接，形成整体的剪力墙结构。

相比于传统的现浇剪力墙结构，装配整体式剪力墙具有施工速度快、工程质量高、抗震性能好等优点。

三、铝模施工技术铝模施工技术是一种利用模板板材进行施工的建筑模板技术。

相比于传统的木模施工技术，铝模具有重量轻、拆卸方便、使用寿命长等优点。

铝模板适用于各种建筑结构的施工，尤其是对于那些具有复杂形状和高要求的建筑结构，铝模具有更好的适用性。

四、案例介绍地一座高层住宅项目采用了装配整体式剪力墙结构和铝模施工技术。

该项目总建筑面积约为10万平方米，共有40层，地下2层。

项目选用了装配整体式剪力墙结构，通过预制的混凝土剪力墙板和钢筋螺栓连接，形成整体的剪力墙结构。

而施工过程中采用了铝模施工技术，利用铝模板进行楼板、墙体的施工。

在施工过程中，首先进行了整体式剪力墙的拼装和安装。

预制的混凝土剪力墙板通过螺栓连接，形成连续的剪力墙结构。

随后，进行了楼板和墙体的施工。

铝模板在楼板和墙体的施工中发挥了重要作用，其轻便的特点方便了施工人员的操作。

同时，铝模板的使用寿命长，可以多次重复使用，降低了施工成本。

通过装配整体式剪力墙结构和铝模施工技术的应用，该项目的施工效率大大提高。

与传统的木模施工相比，铝模施工技术减少了模板的拆卸和搬运时间，提高了施工速度。

同时，装配整体式剪力墙结构的应用使得建筑具有更好的抗震性能，提高了工程质量。

五、总结装配整体式剪力墙结构和铝模施工技术是一种新兴的建筑施工技术，具有广泛的应用前景。

剪力墙结构工程实例在现代建筑领域，剪力墙结构因其出色的抗震性能和空间布局灵活性而被广泛应用。

接下来，我将为您详细介绍一个剪力墙结构的工程实例，带您深入了解其设计、施工以及实际应用中的优势。

这个工程实例是一座位于市中心的高层住宅楼，总高度为 80 米，地上 25 层，地下 2 层。

该建筑的主要用途为住宅，同时配备了一定的公共设施，如电梯间、楼梯间、配电室等。

在设计阶段，工程师们充分考虑了该地区的地质条件、抗震设防要求以及建筑的使用功能等因素。

由于地处地震多发区，抗震性能成为设计的重中之重。

剪力墙结构在这方面表现出色，它能够有效地抵抗水平地震作用，保障居民的生命财产安全。

剪力墙的布置经过了精心的规划。

在建筑物的周边、电梯间和楼梯间等位置，设置了较多的剪力墙，形成了一个较为完整的抗侧力体系。

这样的布置不仅能够提高结构的整体稳定性，还可以减少室内柱子的数量，增加使用空间的灵活性。

在材料选择方面，采用了高强度的钢筋和高性能的混凝土。

钢筋的强度等级为 HRB400，混凝土的强度等级为 C30 至 C50 不等，根据不同部位的受力情况进行合理配置。

这些优质的材料为剪力墙结构的强度和耐久性提供了有力保障。

施工过程是确保剪力墙结构质量的关键环节。

首先是基础施工，由于建筑物较高，基础的承载能力要求很高。

采用了桩基础的形式，通过灌注桩将建筑物的荷载传递到深层稳定的土层中。

在剪力墙的施工中，钢筋的绑扎严格按照设计要求进行，确保钢筋的间距、位置和连接方式准确无误。

模板的安装也十分重要，要保证模板的平整度和垂直度，以确保混凝土浇筑后的墙体尺寸和形状符合设计要求。

混凝土的浇筑是一个关键工序。

采用了泵送混凝土的方式，保证混凝土能够连续、均匀地浇筑到模板内。

在浇筑过程中，要进行充分的振捣，排除混凝土中的气泡，提高混凝土的密实度。

在施工过程中，还注重质量控制和安全管理。

定期对施工质量进行检查，发现问题及时整改。

同时，加强对施工现场的安全防护，确保施工人员的人身安全。

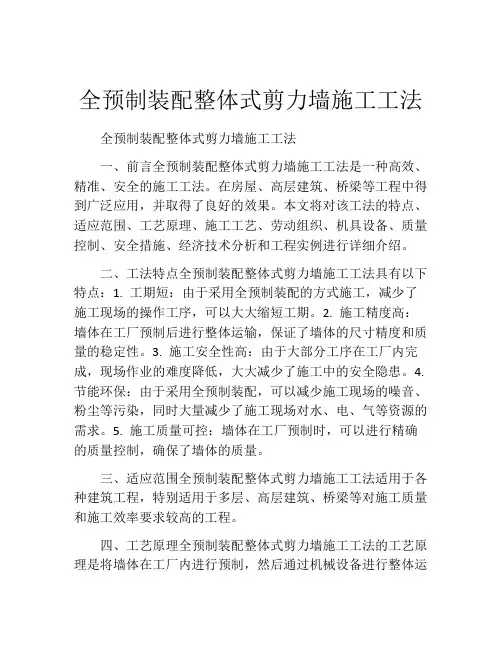

全预制装配整体式剪力墙施工工法全预制装配整体式剪力墙施工工法一、前言全预制装配整体式剪力墙施工工法是一种高效、精准、安全的施工工法。

在房屋、高层建筑、桥梁等工程中得到广泛应用，并取得了良好的效果。

本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例进行详细介绍。

二、工法特点全预制装配整体式剪力墙施工工法具有以下特点：1. 工期短：由于采用全预制装配的方式施工，减少了施工现场的操作工序，可以大大缩短工期。

2. 施工精度高：墙体在工厂预制后进行整体运输，保证了墙体的尺寸精度和质量的稳定性。

3. 施工安全性高：由于大部分工序在工厂内完成，现场作业的难度降低，大大减少了施工中的安全隐患。

4. 节能环保：由于采用全预制装配，可以减少施工现场的噪音、粉尘等污染，同时大量减少了施工现场对水、电、气等资源的需求。

5. 施工质量可控：墙体在工厂预制时，可以进行精确的质量控制，确保了墙体的质量。

三、适应范围全预制装配整体式剪力墙施工工法适用于各种建筑工程，特别适用于多层、高层建筑、桥梁等对施工质量和施工效率要求较高的工程。

四、工艺原理全预制装配整体式剪力墙施工工法的工艺原理是将墙体在工厂内进行预制，然后通过机械设备进行整体运输到现场，再进行整体安装。

这样可以保证墙体的尺寸精度和质量的稳定性。

在施工工法与实际工程之间的联系中，需要采取技术措施进行分析和解释。

例如，在墙体预制过程中，需要控制混凝土的配合比，保证混凝土的强度和稳定性；在墙体运输过程中，需要采取稳固的运输方式，防止墙体在运输过程中发生损坏。

五、施工工艺全预制装配整体式剪力墙施工工法的施工过程分为墙体预制、墙体运输和墙体安装三个阶段。

在墙体预制阶段，需要进行模板制作、钢筋绑扎和混凝土灌注等工序。

在墙体运输阶段，需要选用合适的机具设备进行运输。

在墙体安装阶段，需要进行墙体的组合和连接。

六、劳动组织全预制装配整体式剪力墙施工工法需要进行合理的劳动组织，包括工人的分工、施工人员的培训和技术指导等。

案例来了！装配式建筑与传统现浇建筑，成本到底差多少？收获不⼀样的精彩资讯⽬前，随着⼈们对建筑产品绿⾊环保的要求不断提升，装配式建筑因其符合绿⾊建造的特性被⾏业重视。

但是装配式建筑在发展中也存在很多制约因素，⼀⽅⾯是装配式技术标准和技术体系仍有待完善，另⼀⽅⾯是装配式建造⽅式的⼯程造价偏⾼。

根据实际项⽬测算，现阶段装配式建筑与传统现浇建筑相⽐造价要⾼出⾄少200元/m2，并且随着装配率越⾼，增量成本也越⾼。

国家和地⽅相继出台各种优惠政策，以⼤⼒推进装配式建筑发展。

因此，分析装配式与传统现浇的成本差距，探讨其降本增效的途径，为进⼀步促进装配式建筑的发展提供参考依据。

本⽂以某装配式建筑项⽬为研究点，通过测算对⽐装配式和传统现浇两种建造⽅式的成本差异。

项⽬概况邵阳市某装配式建筑项⽬共6层，总建筑⾯积约3813m2，采⽤装配整体式剪⼒墙结构体系，预制剪⼒墙板之间⽔平连接采⽤预留⽔平伸出钢筋现浇，竖向钢筋连接采⽤套筒灌浆技术。

预制构件包括预制外墙板，其中外叶板厚度50mm，保温板厚度30mm，内叶板厚度200mm；预制内墙板厚度100mm；预制叠合楼板厚度60mm，⾯层混凝⼟现浇厚度70mm。

项⽬成本分析叠合楼板成本分析⾸先对装配式项⽬应⽤最为普遍的叠合楼板分析，以60mm厚的叠合楼板为例，分别列出装配式模式与传统现浇模式的费⽤⼦项，形成表1数据。

通过计算，叠合楼板的含钢量⼤概在150kg/m3，传统现浇楼板的含钢量⼤概在100kg/m3，这是由于叠合楼板所⽤桁架钢筋在传统现浇模式中没有。

总地计算结果是装配式模式⽐现浇模式综合单价要⾼448元/m3（换算到平⽅计价是27元/m2），具体成本分析见表1。

从预制构件成本构成分析，其中的钢筋、混凝⼟和⼈⼯费三者总和占了约77%，是成本构成的关键因素；其次模具费、管理费和⽔电燃料能耗费也对成本有着⼀定的影响。

预制内隔墙墙板成本分析再以100mm厚的预制内墙板进⾏分析，形成表2数据。

预制装配整体式剪力墙结构体系的实际应用案例预制装配整体式剪力墙结构体系的实际应用案例一、引言在现代建筑领域，预制装配整体式剪力墙结构体系是一种日益受到关注和采用的结构形式。

它通过将剪力墙在工厂内进行预制和装配，以实现高效施工、减少人工误差、提高建筑质量。

本文将以深度和广度的方式，探讨预制装配整体式剪力墙结构体系的实际应用案例，并解读其优势和挑战。

二、实际应用案例解析1. 案例一：住宅楼项目在城市住宅楼项目中，预制装配整体式剪力墙结构体系得到了广泛应用。

某高层住宅楼项目在设计和施工阶段选择了该结构体系，以满足对建筑质量和安全性的高要求。

利用预制装配的剪力墙，整个楼体结构在工地现场通过简单的组装即可完成。

这不仅缩短了工期，还减少了现场钢筋工作量和混凝土浇筑施工时间，提高了工作效率。

2. 案例二：商业综合体项目商业综合体项目通常需要大空间、大跨度的建筑结构，同时对安全性和建筑质量要求较高。

预制装配整体式剪力墙结构体系在此类项目中展现了其独特的优势。

以某购物中心项目为例，采用该结构体系可以在减少柱子数量的前提下实现大空间的连续墙体支撑，提供了灵活的空间布局和较高的空间利用率。

由于预制装配的剪力墙具有较好的抗震性能，可以提高商业综合体的整体抗震能力，保证消费者的安全。

三、优势和挑战1. 优势预制装配整体式剪力墙结构体系具有以下优势：（1）施工效率高：预制装配的剪力墙在工厂内进行精确制造，减少了现场施工所需的时间和人力成本。

（2）质量可控：通过工厂化生产，可以更好地控制材料的性能和施工质量，提高建筑的整体质量稳定性。

（3）可持续发展：预制装配的剪力墙可以进行循环利用和再利用，降低了对资源的消耗和环境的影响。

2. 挑战然而，预制装配整体式剪力墙结构体系在应用中仍面临一些挑战：（1）初始投资较高：与传统混凝土结构相比，预制装配整体式剪力墙结构体系需要较高的初始投资，需要更多的设备和技术支持。

（2）设计与施工的协同性：预制装配整体式剪力墙的设计需要与施工方密切协调，以便在工厂制造和现场安装环节之间实现紧密配合。

建筑技术开发Building Technology Development建筑结构第46卷第5期Building Structure2019年3月装配整体式剪力墙结构的设计要点和工程实例史文彦(华东建筑设计研究院有限公司，上海200070)［摘要］装配整体式剪力墙结构是住宅建筑中应用最多的一种装配式结构。

以上海顾村某项目为例，简要介绍了装配整体式剪力墙结构的设计流程，并指出结构设计过程中的注意事项，可供相关同行参考。

［关键词］装配式住宅；装配整体式剪力墙结构；结构设计［中图分类号］TU398.2［文献标志码］B［文章编号］1001-523X(2019)05-0007-03Design Essentials and Engineering Examples of AssemblingIntegral Shear Wall StructureShi Wen-yan［Abstract］Assembled integral shear wall structure is one of the most widely used assembling structures in residential buildings. Taking a project in Gucun,Shanghai as an example,this paper briefly introduces the design process of assembling integral shear wall structure,and points out the matters needing attention in the process of structural design for reference by relevant peers.［Keywords］assembled housing；assembled integral shear wall structure；structural design1装配式建筑的优点与传统粗放型的施工方式相比，装配整体式建筑具有诸多优势。

预制装配整体式混凝土框架-剪力墙结构设计摘要：在这个经济、科技飞速发展的当代社会，民众对于建筑的追求更加多样化。

但是，传统建筑存在诸如建设周期长、保证质量难、材料消耗大等不利因素，这已经大大的影响了建筑业的发展。

建筑行业工业化生产为建筑行业提供了新的方向，下文将以一栋结构为框架-剪力墙结构的楼房作为案例，着重分析预制装配整体式框架-剪力墙结构的设计理念，并结合国内行业现状，针对该结构性能强度，进行关键构件节点等关键点的深入探究。

关键词：预制技术；装配整体式；结构设计；住宅企业化；框架—剪力墙结构一、引言在城市化进程稳中求快背景下，增设各类保障性住房成百数千万套，促进住宅建筑的发展。

因为传统住宅项目在设计和施工中普遍存在高能源消耗、施工周期长、计算错误、节能设计不合理等问题，所以需要利用工业化手段对住宅建筑结构进行升级，以此提高住宅项目设计与施工质量，缩短设计与施工周期，凸显“四节”，加速推进住宅产业化工作。

当下，我国部分城市已经开启住宅产业化试点，并对其进行了线上、线下预热推广。

为了减少一些不必要的阻力，地方政府在政策、资金等方面给予了一定的支持，进而连续建造成了一批不同结构形式的预制装配式混凝土结构试点。

虽然预制技术比较成熟，完全符合国家对住宅产业建设的具体要求，但是国内既有的试点工程预制率都比较低。

某城市建设设计总院与某建筑公司双方均有合作意向，最终达成合作。

首次合作成果喜人，6栋高层建筑作为试点，预制率均在50％以上，其中一栋多层住宅建筑预制率竟然高达75％。

二、工程概况本工程是保障性住房工程某基地一栋地上14层、地下一层的建筑，地上首层及以上各层层高均为2.8m，地下一层的层高为3.0m，总建筑高度为39.45m，建筑面积为4166m2的住宅，选用装配整体式混凝土框架—剪力墙结构。

结构标准层平面布置图，见图1。

标准层结构主要部分均采取预制的方式，次要部分均采取现浇的方式，其余部分均为叠合构件。

装配式建筑结构剪力墙结构设计实例分析摘要：随着社会经济的快速发展，新时代的来临带动了建筑行业的整体发展，装配式建筑被大量采用，但在装配式建筑设计中，剪力墙设计常常会出现一些问题。

因此在实际设计施工中应充分利用装配式建筑的优势，合理设计剪力墙结构，避免施工过程中出现剪力墙质量事故。

目前，装配式剪力墙结构设计方案是最重要的一环，在设计过程中应充分结合工程实际情况，合理设计剪力墙结构，确保剪力墙结构在施工和使用过程中具有科学性。

关键词：装配式建筑结构；剪力墙结构设计；分析引言随着现代经济社会的不断进步发展，极大的推动了建筑行业的创新，有效完善建筑施工技术，不断丰富建筑功能，满足人们对于现代建筑的各种要求。

其中装配式建筑的应用频率越来越高，成为未来主要的建设形式之一。

但由于装配式剪力墙结构在我国的发展应用时间较短，在很多方面仍有待完善，为此需要充分做好设计工作，把握各项结构设计要点，保障装配式建筑剪力墙结构设计具有合理性和可行性。

1装配式建筑结构和剪力墙结构1.1装配式建筑结构装配式建筑结构是一种提前制作建筑构件，进而按照设计要求实施装配的建筑形式。

在装配式建筑的建造过程中，建设单位需要通过工厂生产标准化的预制构件，包括楼梯、阳台、楼板等，所有的预制构件都需要从工厂运输到施工现场，施工人员需要进行连接，提高施工效率。

在装配式建筑结构的施工中，建设单位需要高度重视建筑构件的标准性和规范性，应用先进的构件连接方式，提高建筑结构的稳定性。

当前，我国城市建设中的装配式建筑结构越来越多，这种建筑形式大大缩短了建筑物的施工周期，具有节约能源资源、节约土地、节省建筑材料的优势，能够进行全面推广。

1.2剪力墙结构概述在建筑结构设计过程中，剪力墙结构是用钢筋混凝土墙板来取代梁和柱的框架结构。

剪力墙结构体系具有良好的承载力，并且具有良好的整体性能和空间性能，它的抗侧力比框架结构更好。

剪力墙的宽度和高度都比较大，但它的厚度较小，与板楼厚度相近，因此，它在墙体的平面内具有非常高的抗侧移刚度，而在墙体的平面外则具有非常低的刚度，此为剪力墙具有的几何特征和受力特点。
