道路中连接线路、跨越障碍物的人工构造物，称为桥梁。

2。

桥梁分类按桥梁建筑规模（总桥长）或技术难度分为:特大桥、大桥、中桥、小桥涵洞。

按上部结构的行车道位置分为:上承式桥、下承式桥和中承式桥。

按桥梁的结构体系分(梁—拱—索) :梁式桥；拱式桥；刚架桥；组合体系；悬索桥按主要承重结构所用材料划分：圬工桥（包括石、混凝土拱桥），钢筋混凝土桥，预应力混凝土桥，钢桥，钢-混凝土组合桥。

按桥梁用途来划分公路桥、铁路桥、公路铁路两用桥、农桥、人行桥、运水桥（渡槽）.其它专用桥梁(如通过管路、电缆等）按跨越方式：固定式的桥梁开启桥、浮桥、漫水桥。

按施工方法整体施工桥梁——上部结构一次浇筑而成；节段施工桥梁-—上部结构分节段组拼而成桥梁涵洞分类桥梁分类多孔桥全长（m）单孔跨径（m）特殊大桥L≥1000 Lk≥150 大桥100≤L＜1000 40≤Lk ＜150中桥30≤L＜100 20≤Lk ＜40小桥8≤L＜30 5≤Lk ＜20涵洞—---—Lk ＜5注：1。

多孔桥总长是指梁式桥、板式桥为多孔标准跨径总和；拱桥为两岸桥台起拱线之间的距离；其他形式桥梁为桥面系行车道长度。

2。

管涵、箱涵不论跨径或孔数均为涵洞.3．桥梁的组成从传递荷载功能划分：（1）桥跨结构（上部结构）:主梁以上部分称为上部结构（拱桥以拱脚截面以上）——直接承担使用荷载（2）桥墩、桥台、支座（下部结构）：支座以下部分称为下部结构；主梁和墩台之间的传力装置称为支座.——将上部结构的荷载传递到基础中去，挡住路堤的土，保证桥梁的温差伸缩(3）基础——将桥梁结构的反力传递到地基（4）附属结构1。

2 桥梁各部分名称—-正确的描述桥梁结构各部分的名称是桥梁施工检测的基础，记录整理归档的必要条件1 桥跨结构1）净跨径——对于梁式桥是设计洪水位上相邻两个桥墩（或桥台)之间的净间距，用表示；对于拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离.2）总跨径—-是多孔桥梁中各孔净路径的总和，也称桥梁孔径，它反映了桥下宣泄洪沥水的能力.3）计算跨径——对于具有支座的桥梁，是指桥梁结构相邻两个支座中心之间的距离，用表示.—-对于拱式桥，是两相邻拱脚截面形心点之间的水平距离.因为拱圈(或拱肋)各截面形心点的连线称为拱轴线，故也就是拱轴线两端点之间的水平距离。

市政工程桥梁资料全套填写模板1. 项目基本信息
- 项目名称：[填写项目名称]
- 项目所在地：[填写地理位置]
- 项目类别：[填写项目类别]
- 施工单位：[填写施工单位]
- 监理单位：[填写监理单位]
- 设计单位：[填写设计单位]
- 建设单位：[填写建设单位]
2. 桥梁基本信息
- 桥梁名称：[填写桥梁名称]
- 桥梁类型：[填写桥梁类型]
- 桥梁跨度：[填写桥梁跨度]
- 桥梁总长：[填写桥梁总长]
- 桥梁设计荷载：[填写桥梁设计荷载]
- 桥梁设计寿命：[填写桥梁设计寿命]
3. 桥梁材料信息
- 主要构造材料：[填写主要构造材料]
- 混凝土强度等级：[填写混凝土强度等级] - 钢材牌号：[填写钢材牌号]
- 桥梁表面处理：[填写桥梁表面处理方法] 4. 桥梁验收信息
- 工程验收时间：[填写工程验收时间]
- 工程验收单位：[填写工程验收单位]
- 工程验收结论：[填写工程验收结论] 5. 桥梁维护信息
- 维护养护单位：[填写维护养护单位]
- 最近维护时间：[填写最近维护时间]
- 维护养护记录：[填写维护养护记录]
以上是市政工程桥梁资料全套填写模板，供参考使用。

请根据实际情况填写相应信息，并确保准确性和完整性。

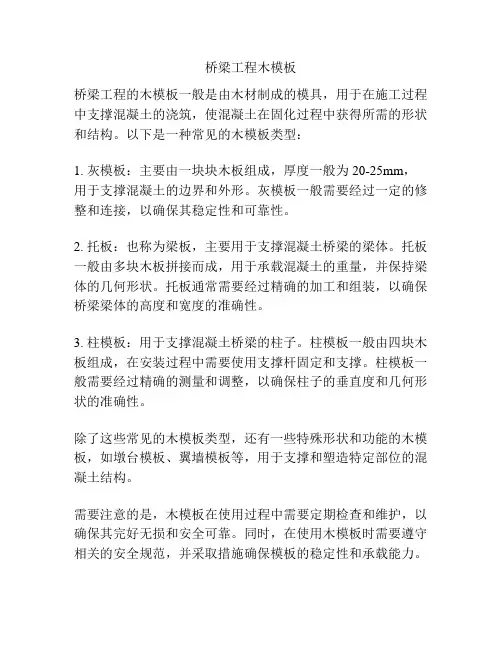

桥梁工程木模板
桥梁工程的木模板一般是由木材制成的模具，用于在施工过程中支撑混凝土的浇筑，使混凝土在固化过程中获得所需的形状和结构。

以下是一种常见的木模板类型：
1. 灰模板：主要由一块块木板组成，厚度一般为20-25mm，用于支撑混凝土的边界和外形。

灰模板一般需要经过一定的修整和连接，以确保其稳定性和可靠性。

2. 托板：也称为梁板，主要用于支撑混凝土桥梁的梁体。

托板一般由多块木板拼接而成，用于承载混凝土的重量，并保持梁体的几何形状。

托板通常需要经过精确的加工和组装，以确保桥梁梁体的高度和宽度的准确性。

3. 柱模板：用于支撑混凝土桥梁的柱子。

柱模板一般由四块木板组成，在安装过程中需要使用支撑杆固定和支撑。

柱模板一般需要经过精确的测量和调整，以确保柱子的垂直度和几何形状的准确性。

除了这些常见的木模板类型，还有一些特殊形状和功能的木模板，如墩台模板、翼墙模板等，用于支撑和塑造特定部位的混凝土结构。

需要注意的是，木模板在使用过程中需要定期检查和维护，以确保其完好无损和安全可靠。

同时，在使用木模板时需要遵守相关的安全规范，并采取措施确保模板的稳定性和承载能力。

1.桥梁组成：（1）上部结构：是桥梁支座以上跨越桥孔的总称是线路中断时跨越障碍的主要承重结构。

（2）下部结构包括（桥墩，桥台，基础）支座：在墩台的顶部，用于支承上部结构的传力装置。

它不仅要传递很大的荷载，还要保证上部结构能按设计要求产生一定的变位。

2净跨径：对于梁式桥，指设计水位两个桥墩之间的净距。

对于拱式桥式指每孔拱跨两个拱脚截面最低点水平距离。

3总跨径：是多孔桥梁中各净跨径之总和。

它反映的是桥下的泄洪能力。

4计算跨径：对于设有支座的桥梁，指桥跨结构相邻两个支座中心之间的距离。

对于拱桥指两相邻拱脚截面型心之间的水平距离。

5桥梁全长：对于有桥台的桥梁指两岸桥台后端点之间的水平距离，对于无桥台则是指桥面行车道的长度。

6桥梁高度：指桥面与低水位之间的高差，或指桥面与桥下线路路面之间的距离。

桥高在某种程度上反映了桥梁施工的难易性。

7桥下净空：为了满足通航，行车或行人等需要，并为了保证桥梁结构安全，而对上部结构地缘以下所规定的净空间界限。

8桥面：指桥梁行车道，人行道上方应保持净空间的界限。

9桥梁建筑高度：指上部结构地缘至桥面顶面的垂直距离线路定线中所确定的桥面标高与桥下净空界限顶部标高之差，称为桥梁的容许建筑高度。

建筑高度不得大于容许建筑高度，否则就不能保证桥下通航或行车等要求。

标准跨径:对于梁式桥，是指相邻两桥墩中线之间的距离，或墩中线至桥台台背前缘之间的距离矢跨比:是拱桥拱圈（或拱肋）的计算矢高f与计算跨径l之比，也叫拱矢度支座：设置在墩台的顶部，用于支撑上部结构的传力装置10净矢高值从拱顶截面下缘至相邻两拱脚截面下缘最低点之连线的垂直距离。

11计算矢高：指拱顶截面型心至相邻两拱脚截面型心连线的垂直距离。

12桥梁分类：梁式桥拱式桥悬索桥刚构桥斜拉桥。

13按其他分类：1）按用途分类：公路桥，铁路桥，公铁两用桥，人行桥，水运桥和管线桥等。

2）按主要承重结构采用的材料划分：钢筋混凝土桥，预应力混凝土桥，圬工桥，钢桥，钢—混凝土组合桥和木桥等。

一、挖孔灌注桩施工技术交底 (2)二、钻孔灌注桩施工技术交底 (5)三、承台（系梁）施工技术交底 (9)四、墩柱施工技术交底 (13)五、盖梁（台帽）施工技术交底 (17)六、梁板预制施工技术交底 (20)七、预应力张拉、注浆施工技术交底 (24)八、梁板安装施工技术交底 (27)九、墩梁法支架搭设施工技术交底 (30)十、满堂支架搭设施工技术交底 (33)十一、桥面铺装施工技术交底 (36)十二、防撞护栏施工技术交底 (39)一、挖孔灌注桩施工技术交底交底：（交底编写者）复核：（工程部长/副总/工区技术主管）审核：总工程师日期：二、钻孔灌注桩施工技术交底交底：（交底编写者）复核：（工程部长/副总/工区技术主管）审核：总工程师日期：三、承台（系梁）施工技术交底交底：（交底编写者）复核：（工程部长/副总/工区技术主管）审核：总工程师日期：四、墩柱施工技术交底交底：（交底编写者）复核：（工程部长/副总/工区技术主管）审核：总工程师日期：五、盖梁（台帽）施工技术交底交底：（交底编写者）复核：（工程部长/副总/工区技术主管）审核：总工程师日期：六、梁板预制施工技术交底交底：（交底编写者）复核：（工程部长/副总/工区技术主管）审核：总工程师日期：七、预应力张拉、注浆施工技术交底交底：（交底编写者）复核：（工程部长/副总/工区技术主管）审核：总工程师日期：八、梁板安装施工技术交底交底：（交底编写者）复核：（工程部长/副总/工区技术主管）审核：总工程师日期：九、墩梁法支架搭设施工技术交底交底：（交底编写者）复核：（工程部长/副总/工区技术主管）审核：总工程师日期：十、满堂支架搭设施工技术交底交底编号：交底：（交底编写者）复核：（工程部长/副总/工区技术主管）审核：总工程师日期：十一、桥面铺装施工技术交底交底：（交底编写者）复核：（工程部长/副总/工区技术主管）审核：总工程师日期：十二、防撞护栏施工技术交底桥梁工程施工技术交底模板交底：（交底编写者）复核：（工程部长/副总/工区技术主管）审核：总工程师日期：41 / 41。

桥梁工程质量检验单（编号C—2）桥梁工程现场质量检验单目录1、桥梁工程现场质量检验单使用说明2、桥梁总体现场质量检验报告单————————————C-2-13、钻孔桩桩孔现场质量检验报告单———————————C-2-24、挖孔桩现场质量检验报告单—————————————C-2-35、钻孔桩钢筋现场质量检验报告单———————————C-2-46、钻孔灌注桩现场质量检验报告单———————————C-2-57、混凝土浇筑申请报告单———————————————C-2-68、桥涵基坑现场质量检验报告单————————————C-2-79、浆砌片石基础现场质量检验报告单——————————C-2-810、现浇混凝土结构模板现场质量检验单—————————C-2-911、混凝土基础现场质量检验报告单———————————C-2-1012、承台现场质量检验报告单——————————————C-2-1113、墩、台身现场质量检验报告单————————————C-2-1214、墩、台身砌体现场质量检验报告单——————————C-2-1315、侧墙砌体现场质量检验报告单————————————C-2-1416、柱式墩或双壁墩现场质量检验报告单—————————C-2-1517、墩、台帽或盖梁现场质量检验报告单—————————C-2-1618、预制梁、板现场质量检验报告单———————————C-2-1719、就地浇筑梁（板）现场质量检验报告单————————C-2-1820、悬臂浇筑现场质量检验报告单————————————C-2-1921、悬臂拼装现场质量检验报告单————————————C-2-2022、钢筋加工及安装现场质量检验报告单—————————C-2-2123、钢丝、钢绞线先张法现场质量检验报告单———————C-2-2224、粗钢筋先张法现场质量检验报告单——————————C-2-2325、后张法现场质量检验报告单—————————————C-2-2426、千斤顶施加预应力与放松记录表———————————C-2-2527、构件压浆记录表——————————————————C-2-2628、千斤顶施加预应力记录表——————————————C-2-2729、支座安装现场质量检验报告单————————————C-2-2830、梁、板安装现场质量检验报告单———————————C-2-2931、护栏安装现场质量检验报告单————————————C-2-3032、桥面铺装现场质量检验报告单————————————C-2-3133、伸缩缝装置现场质量检验报告单———————————C-2-32桥梁工程现场质量检验单使用说明1、本表为桥梁工程和交通安全设施现场质量检验报告单，是将分项工程检验结果汇于本表内，由承包人填写。

桥梁工程施工资料桥梁由基础及下部构造、上部构造预制和安装、总体桥面和附属工程、防护工程和引道等分部工程构成。

第一节施工试验报告1、水泥混凝土和砂浆配合比试验报告。

其混合料应按《公路工程水泥混凝土试验规程》的规定进行试验。

报告应包括配合比设计计算书，试验室确定的配合比及强度试验报告，所用原材料试验报告.试验报告按单位工程组卷。

要求监理审批意见在前,试验报告在后。

2 、锚具、夹具、连接器和千斤顶检验报告:1）锚具、夹具、连接器。

预应力筋锚具、夹具、连接器验收批的划分:在同种材料和同一生产工艺条件下，锚具、夹具应以不超过1000套组为一个验收批；连接器以不超过500套组为一个验收批。

（1)外观检查：应从每批中抽取10％的锚具且不少于10套，检查其外观和尺寸。

如有一套表面裂纹或超过产品标准及设计图纸规定尺寸的允许偏差，则应另取双倍数量的锚具重做检查，如仍有一套不符合要求，则应逐套检查，合格者方可使用.（2）硬度检验:应从每批中抽取5％的锚具且不少于5套，对其中有硬度要求的零件作硬度试验，对多孔夹片式锚具的夹片每套至少抽取5片。

每个零件测试3点,其硬度应在设计要求范围内，如有一个零件不合格,则应另取双倍数量的锚具重做试验,如仍有一个零件不合格，则应逐个检查.合格者方可使用。

（3）静载锚固性能试验：对大桥等重要工程，经上述两项试验合格后,应从同批中抽取6套锚具（夹具或连接器）组成3个预应力筋锚具组装件,进行静载锚固性能试验，如有一个试件不符合要求，则应另取双倍数量的锚具（夹具或连接器)重做试验,如仍有一个试件不符合要求，则该批锚具（夹具或连接器）为不合格品。

2)千斤顶检验.当千斤顶使用超过6个月或200次,或在使用过程中出现不正常现象，检修后均须重新检验。

3)检验报告组卷要求。

预应力用锚具、夹具和连接器、千斤顶等的检验报告按器具种类、检验时间顺序组卷。

3、桥梁支座和伸缩装置检验报告。

进场的桥梁支座和伸缩装置必须有生产厂家的合格证和产品质量检验报告，并应按图纸和规范要求进行检验，检验报告按生产厂家、材料种类、检验时间顺序组卷。

桥梁工程质量检验单（编号C—2）桥梁工程现场质量检验单目录1、桥梁工程现场质量检验单使用说明2、桥梁总体现场质量检验报告单————————————C-2-13、钻孔桩桩孔现场质量检验报告单———————————C-2-24、挖孔桩现场质量检验报告单—————————————C-2-35、钻孔桩钢筋现场质量检验报告单———————————C-2-46、钻孔灌注桩现场质量检验报告单———————————C-2-57、混凝土浇筑申请报告单———————————————C-2-68、桥涵基坑现场质量检验报告单————————————C-2-79、浆砌片石基础现场质量检验报告单——————————C-2-810、现浇混凝土结构模板现场质量检验单—————————C-2-911、混凝土基础现场质量检验报告单———————————C-2-1012、承台现场质量检验报告单——————————————C-2-1113、墩、台身现场质量检验报告单————————————C-2-1214、墩、台身砌体现场质量检验报告单——————————C-2-1315、侧墙砌体现场质量检验报告单————————————C-2-1416、柱式墩或双壁墩现场质量检验报告单—————————C-2-1517、墩、台帽或盖梁现场质量检验报告单—————————C-2-1618、预制梁、板现场质量检验报告单———————————C-2-1719、就地浇筑梁（板）现场质量检验报告单————————C-2-1820、悬臂浇筑现场质量检验报告单————————————C-2-1921、悬臂拼装现场质量检验报告单————————————C-2-2022、钢筋加工及安装现场质量检验报告单—————————C-2-2123、钢丝、钢绞线先张法现场质量检验报告单———————C-2-2224、粗钢筋先张法现场质量检验报告单——————————C-2-2325、后张法现场质量检验报告单—————————————C-2-2426、千斤顶施加预应力与放松记录表———————————C-2-2527、构件压浆记录表——————————————————C-2-2628、千斤顶施加预应力记录表——————————————C-2-2729、支座安装现场质量检验报告单————————————C-2-2830、梁、板安装现场质量检验报告单———————————C-2-2931、护栏安装现场质量检验报告单————————————C-2-3032、桥面铺装现场质量检验报告单————————————C-2-3133、伸缩缝装置现场质量检验报告单———————————C-2-32桥梁工程现场质量检验单使用说明1、本表为桥梁工程和交通安全设施现场质量检验报告单，是将分项工程检验结果汇于本表内，由承包人填写。

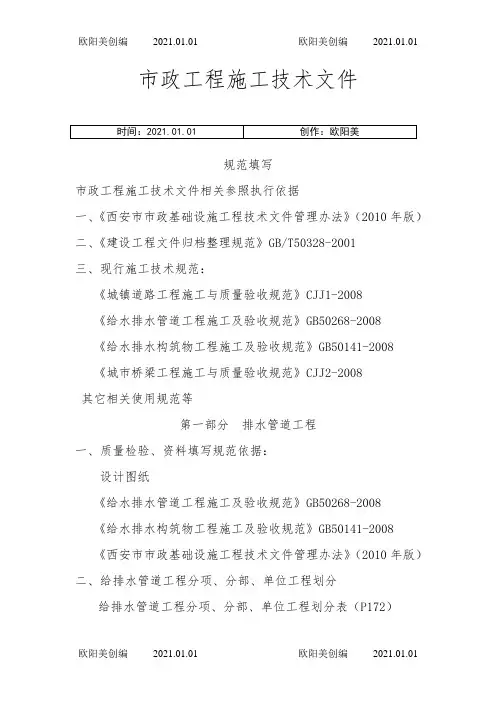

市政工程施工技术文件规范填写市政工程施工技术文件相关参照执行依据一、《西安市市政基础设施工程技术文件管理办法》（2010年版）二、《建设工程文件归档整理规范》GB/T50328-2001三、现行施工技术规范：《城镇道路工程施工与质量验收规范》CJJ1-2008《给水排水管道工程施工及验收规范》GB50268-2008《给水排水构筑物工程施工及验收规范》GB50141-2008《城市桥梁工程施工与质量验收规范》CJJ2-2008其它相关使用规范等第一部分排水管道工程一、质量检验、资料填写规范依据：设计图纸《给水排水管道工程施工及验收规范》GB50268-2008《给水排水构筑物工程施工及验收规范》GB50141-2008《西安市市政基础设施工程技术文件管理办法》（2010年版）二、给排水管道工程分项、分部、单位工程划分给排水管道工程分项、分部、单位工程划分表（P172）注：1 大型顶管工程、大型沉管工程、大型桥管工程及盾构、浅埋暗挖管道工程，可设独立的单位工程；2 大型顶管工程：指管道一次顶进长度大于300m的管道工程；3 大型沉管工程：指预制钢筋混凝土管沉管工程；对于成品管组对拼装的沉管工程，应为多年平均水位水面宽度不小于200m，或多年平均水位水面宽度不小于100～200m之间，且相应水深不小于5m；4 大型桥管工程：总跨长度不小于300m或主跨长度不小于100m；5 土方工程中涉及地基处理、基坑支护等，可按现行国家标准《建筑地基基础工程施工质量验收规范》GB50202等相关规定执行；6 桥管的地基与基础、下部结构工程，可按桥梁工程规范的有关规定执行；7 工作井的地基与基础、维护结构工程，可按现行国家标准《建筑地基基础工程施工质量验收规范》GB50202、《混凝土结构工程施工质量验收规范》GB50204、《地下防水工程质量验收规范》GB50208 、《给水排水构筑物工程施工及验收规范》GB50141等相关规定执行。

桥梁工程质量检验单（编号C—2）桥梁工程现场质量检验单目录1、桥梁工程现场质量检验单使用说明2、桥梁总体现场质量检验报告单————————————C-2-13、钻孔桩桩孔现场质量检验报告单———————————C-2-24、挖孔桩现场质量检验报告单—————————————C-2-35、钻孔桩钢筋现场质量检验报告单———————————C-2-46、钻孔灌注桩现场质量检验报告单———————————C-2-57、混凝土浇筑申请报告单———————————————C-2-68、桥涵基坑现场质量检验报告单————————————C-2-79、浆砌片石基础现场质量检验报告单——————————C-2-810、现浇混凝土结构模板现场质量检验单—————————C-2-911、混凝土基础现场质量检验报告单———————————C-2-1012、承台现场质量检验报告单——————————————C-2-1113、墩、台身现场质量检验报告单————————————C-2-1214、墩、台身砌体现场质量检验报告单——————————C-2-1315、侧墙砌体现场质量检验报告单————————————C-2-1416、柱式墩或双壁墩现场质量检验报告单—————————C-2-1517、墩、台帽或盖梁现场质量检验报告单—————————C-2-1618、预制梁、板现场质量检验报告单———————————C-2-1719、就地浇筑梁（板）现场质量检验报告单————————C-2-1820、悬臂浇筑现场质量检验报告单————————————C-2-1921、悬臂拼装现场质量检验报告单————————————C-2-2022、钢筋加工及安装现场质量检验报告单—————————C-2-2123、钢丝、钢绞线先张法现场质量检验报告单———————C-2-2224、粗钢筋先张法现场质量检验报告单——————————C-2-2325、后张法现场质量检验报告单—————————————C-2-2426、千斤顶施加预应力与放松记录表———————————C-2-2527、构件压浆记录表——————————————————C-2-2628、千斤顶施加预应力记录表——————————————C-2-2729、支座安装现场质量检验报告单————————————C-2-2830、梁、板安装现场质量检验报告单———————————C-2-2931、护栏安装现场质量检验报告单————————————C-2-3032、桥面铺装现场质量检验报告单————————————C-2-3133、伸缩缝装置现场质量检验报告单———————————C-2-32桥梁工程现场质量检验单使用说明1、本表为桥梁工程和交通安全设施现场质量检验报告单，是将分项工程检验结果汇于本表内，由承包人填写。

工程报验申请表工程名称：合同号：
施工测量放线报验单
工程名称：合同号：
本表一式三份，经监理单位审批后,监理单位、承包单位、城建档案馆各存一份。

施工测量放样记录表
技术复核记录
工程名称: 施工单位：合同号：
钢筋加工检验批质量验收记录表
编号：__________
钢筋网加工检验批质量验收记录表
钢筋成形和安装检验批质量验收记录表
隐蔽工程检查验收记录
质量检验员：单位工程技术负责人：填表人：
钢筋隐蔽工程检查验收记录
编号：
钢模板制作检验批质量验收记录表
模板、支架和拱架安装检验批质量验收记录表
编号：__________
现浇混凝土墩台检验批质量验收记录表
商品混凝土施工记录
工程名称：天气：温度：℃
混凝土工程浇捣施工申请（浇捣令）。

第1篇一、工程概况本工程为某地区一座跨径为30米的预应力混凝土连续梁桥，全长320米。

主桥采用预应力混凝土连续梁结构，桥面宽度为24.5米，单幅桥面宽度为12.25米。

桥梁两侧各设置2米宽的人行道。

主梁采用单箱单室截面，截面尺寸为8.5米×3.5米。

桥墩采用柱式墩，基础采用桩基础。

二、施工准备1. 技术准备：组织施工技术人员、班组负责人员、施工设计人员共同确定施工技术以及施工方案，确保施工过程中的技术质量。

2. 材料准备：对实际施工中使用到的材料质量证明、检验报告进行审核，确保施工中使用的材料质量。

3. 场地准备：对施工现场进行平整压实，合理规划材具位置，确保施工场地满足施工需求。

4. 标高数据：精确测量标高数据，开展支模工作。

5. 混凝土：根据设计要求，确定混凝土配合比和骨料选择，确保混凝土强度、坍落度、初凝时间、终凝时间等指标符合要求。

三、施工工艺1. 钢筋施工：按设计图纸及规范要求下料、成型和绑扎钢筋。

墩身预埋钢筋位置准确、牢固，钢筋搭接长度满足规范要求。

2. 模板施工：采用组合钢模，确保模板强度、刚度和稳定性，保证结构各部形状、尺寸的准确。

模板内设拉筋，周边用钢管或方木支顶牢固，模板要求平整，接缝严密。

3. 混凝土浇筑：按大体积混凝土施工要求，优化混凝土配合比，改善骨料级配、降低水灰比、减小水泥用量。

采用低水化热水泥、级配良好的碎石、优质中砂，优质高效缓凝减少剂，改善和提高混凝土和易性，延缓水泥水化热峰值出现的时间。

4. 混凝土养护：混凝土强度达到2.5MPa时进行拆模，拆模过程进行全面检查。

模板拆除后，对混凝土进行养护，确保混凝土质量。

5. 预应力施工：按照设计要求，对预应力混凝土连续梁进行张拉，确保梁体预应力达到设计要求。

6. 桥面施工：桥面铺装、伸缩缝安装、桥面排水系统施工等。

四、质量控制1. 施工过程中，严格按照设计图纸及规范要求进行施工，确保工程质量。

2. 对施工过程中使用的材料、设备进行检查，确保符合质量要求。

开孔至成孔的时间段。

检验表 26施工单位：(施工单位全称)监理单位：(监理单位全称)工程名称K*+***桥名(单位工程名称)桩号及部位**台(墩) **号桩基项次123 4检验项目孔的中心位置(mm)孔径(mm)倾斜度孔深(mm)规定值或者允许偏差群桩： 100;单排桩：50不小于设计桩径(1200)钻孔：小于 1%；挖孔：小于 0.5％(30)磨擦桩：不小于设计规定；支承桩：比设计深度超深不小于50mm (319000)磨擦桩：符合设计要求，当设计无要求时，施工标段：编号：施工时间检验时间检验结果2012501031990**标(合同段)****年**月**日-**月**日****年**月**日检验方法和频率此处为设计点位与实测点位的距离，没有负值。

探孔器:每桩测量用测壁(斜)仪或者钻杆垂具：数值，实测孔深=护筒顶标高-实测孔底标高 (一测)测量绳:每桩测量5 沉淀厚度(mm)6 清孔后泥浆指标自检意见：对于直径≤1.5m 的桩，≤300mm；对桩径﹥ 1.5m 或者桩长﹥ 40m或者土质较差的桩, ≤500mm 支承桩:不大于设计规定相对密度:1.03~1.10;粘度:17~20Pa.s;含砂率:<2%;胶体率:>98%81.05171.3%沉淀盒或者标准测锤 :每桩检查经自检符合设计及规范要求质检工程师：监理意见：符合设计及规范要求监理工程师：日期：****年**月**日日期：****年**月**日承包人技术负责人：日期：****年**月**日从开孔至灌注 完成的时间段检验 时 间 同检验 当 检年120、月、日施工单位： (施工单位全称)监理单位： (监理单位全称)工程名称桩号及部位**台(墩) **号桩此处先填写具体项次1 2设计孔深=护筒 顶标高-设计孔底 标高3456检 验 项 目混凝土强度(MPa)群 桩桩 位(mm)极值孔深(m)孔径(mm)孔的倾斜度 mm)钢筋骨架底面高程(mm)规定值或者 允许偏差 在合格标准内 (设计强度 C25)10050100不小于设计 (30)不小于设计 (1200) 0.5%桩长， 且不大于 200±50施工标段： **标(合同段) 编 号：施工时间检验时间检验结果31.5、32.6 (符合设计要求)\5\31.9901250 (符合设计要求) 1015****年**月**日****年**月**日检验方法和频率按附录 D 检查填写具体数值， 跟后面的试验报 告数值及点数一 致，不要填写“符 合设计要求”，每桩检全站仪或者经纬仪： 查测绳量：每桩测量探孔器：每桩测量垂线法：每桩检查要写具体的测 量结果，不要写“符合设计要求” 水准仪： 测每桩骨架顶面高程后反算自检意见：经自检符合设计及规范要求0.5% × 桩 长 (45)=225; 则 为 200；0.5%×桩长 (20)100; 则 为 100钢筋骨架顶标高 -钢筋骨架长度=钢筋骨架底标高，实 际与设计的差值即为填写的 数值，此处需做一张钢筋骨 架顶标高的测表。

桥梁工程资料一套模板(doc 102页)模板、支架和拱架制作检验批质量检验记录桥梁质检2-01第页，共页工程名称单位工程名称施工单位分包单位项目经理技术负责人施工工长分部工程名称分项工程名称验收部位主要工程数量验收规范及图号CJJ2-2008施工与质量验收规范的规定施工单位检查记录监理单位验收记录主控项目1符合施工设计图规定、稳固、牢靠，接缝严密，立柱基础有足够的支撑面和排水、防冻融措施第5.4.1条施工与质量验收规范的规定各点的实测偏差值或实测值应测点数合格点数合格率（%）一般项目1允许偏差（mm）木模板模板的长度和宽度±5 2不刨光模板相邻两版面的高低差3 3刨光模板相邻两版面的高低差1 4平板模板表面最大的局部不平（刨光模板）3 5平板模板表面最大的局部不平（不刨光模板）5 6 榫槽嵌接紧密度 2 7钢模板模板的长度和宽度0 -18 肋高±59 面板端倾斜0.510 连接配件（螺栓、卡子等）的孔眼位置孔中心与板面间距±0.311 板端孔中心与板端的间距-0.512 沿板长宽方向的孔±0.613 板面局部不平 1.014 板面和板侧挠度±1.0平均合格率（％）施工单位检查意见质检员签名：年月日监理单位验收结论监理工程师签名：年月日模板、支架和拱架安装检验批质量检验记录桥梁质检2-02-1第页，共页工程名称单位工程名称施工单位分包单位项目经理技术负责人施工工长分部工分项工程名称程名称验收部位主要工程数量验收规范及图号CJJ2-2008施工与质量验收规范的规定施工单位检查记录监理单位验收记录主控项目1符合施工设计图规定、稳固、牢靠，接缝严密，立柱基础有足够的支撑面和排水、防冻融措施第5.4.1条施工与质量验收规范的规定各点的实测偏差值或实测值应测点数合格点数合格率（%）一般1允许相邻两板表面高低差清水模板 22 混水模板 43 钢模板 24 表面平整度清水模板 3混水模板 5 5 钢模板 3项目6偏差（mm）垂直度墙、柱H/1000且不大于6 7 墩、台H/500且不大于20 8 塔柱H/3000且不大于30 9模内尺寸基础±1010 墩台+5 -811 梁、板、柱、墙、桩、拱+3-6施工单位检查意见质检员签名：年月日监理单位验收结论监理工程师签名：年月日注：1 H为构筑物高度（mm），L为计算长度（mm）；2 支撑面高程系指模板底模上表面支撑混凝土面的高程模板、支架和拱架安装检验批质量检验记录续桥梁质检2-02-2第页，共页施工与质量验收规范的规定各点的应合合监理实测偏差值或实测值测点数格点数格率（%）单位检验记录一般项目1允许偏差（mm）轴线偏位基础152 墩台墙103 梁、柱、拱、塔、柱84 悬浇各梁段85 横隔梁 56 支撑面高程+2-5 7 悬浇各段梁涤棉高程+100 8预埋件支座板、锚垫板、连接板等位置 5 9 平面高差 210 螺栓、锚筋等位置 311 外露长度±512预留孔洞预应力筋孔道位置（梁端）513其他位置814 孔径+10 015 梁底模拱度+5 -216对角线差板717 墙板 518 桩 319侧向弯曲板拱肋、桁架L/150020 柱、桩L/1000且不大于1021 梁L/1000且不大于1022 支架、拱架纵轴线的平面偏位L/1000且不大于3023 拱架高程+20 -10平均合格率（％）2固定在模板上的预埋件、预留孔内膜不得遗留，且应安装牢固。

桥梁施工资料填写范例以下是桥梁施工资料填写的文档模板范本，供参考使用：1. 项目信息1.1 项目名称：1.2 项目地点：1.3 项目起始日期：1.5 项目经理：1.6 施工单位：2. 施工人员信息2.1 工人姓名：2.2 工人性别：2.3 工人年龄：2.4 工人工种：2.5 工人职称：2.6 工人证书编号：3. 原材料信息3.1 材料名称：3.2 材料来源：3.3 材料批次：3.4 材料规格：3.5 材料数量：3.6 材料验收情况：4. 工程设备信息4.1 设备名称：4.2 设备型号：4.3 设备来源：4.4 设备租赁开始日期：4.6 设备使用情况记录：5. 施工进度5.1 施工计划：5.2 施工周期：5.3 施工进度记录：5.4 延迟原因及处理方式：5.5 紧急情况应对措施：6. 质量控制6.1 质量检验标准：6.2 施工过程质量控制记录： 6.3 材料质量验收记录：6.4 工程质量问题处理记录：6.5 质量整改措施及结果：7. 安全管理7.1 安全措施：7.2 安全培训记录：7.3 事故记录：7.4 安全巡查记录：7.5 安全整改措施及结果：8. 经济管理8.1 预算情况：8.2 实际成本记录：8.3 成本控制措施：8.4 支出审批记录：8.5 经济问题处理记录：9. 环境保护9.1 环境保护措施：9.2 环境监测记录：9.3 环境问题处理记录：9.4 环保整改措施及结果：10. 施工日志10.1 施工日期：10.2 施工内容：10.3 施工人员：10.4 天气情况：10.5 完工情况记录：附件：1. 合同文件2. 工程图纸3. 施工方案4. 资料验收记录5. 验收报告法律名词及注释：1. 合同：法律上指具备约束力的协议，用以规范各方权利和义务。

2. 资料验收：对施工资料的合规性进行检查和确认的过程。

3. 施工方案：根据工程需求制定的详细施工计划和步骤。

4. 验收报告：对工程完工情况进行检验和确认的报告。
