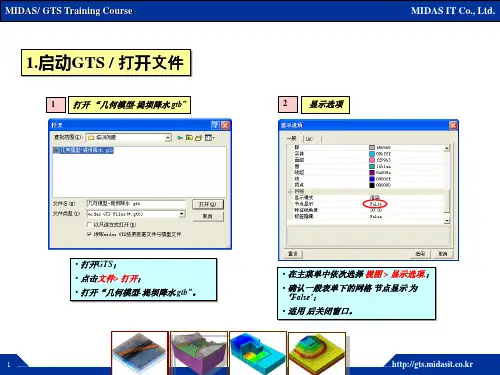

midas详细操作过程-堤坝降水

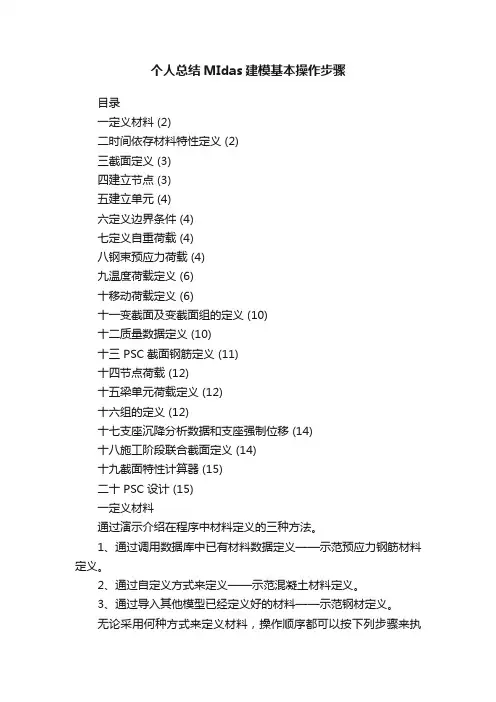

个人总结MIdas建模基本操作步骤目录一定义材料 (2)二时间依存材料特性定义 (2)三截面定义 (3)四建立节点 (3)五建立单元 (4)六定义边界条件 (4)七定义自重荷载 (4)八钢束预应力荷载 (4)九温度荷载定义 (6)十移动荷载定义 (6)十一变截面及变截面组的定义 (10)十二质量数据定义 (10)十三 PSC截面钢筋定义 (11)十四节点荷载 (12)十五梁单元荷载定义 (12)十六组的定义 (12)十七支座沉降分析数据和支座强制位移 (14)十八施工阶段联合截面定义 (14)十九截面特性计算器 (15)二十 PSC设计 (15)一定义材料通过演示介绍在程序中材料定义的三种方法。

1、通过调用数据库中已有材料数据定义——示范预应力钢筋材料定义。

2、通过自定义方式来定义——示范混凝土材料定义。

3、通过导入其他模型已经定义好的材料——示范钢材定义。

无论采用何种方式来定义材料，操作顺序都可以按下列步骤来执行：选择设计材料类型（钢材、混凝土、组合材料、自定义）→选择的规范→选择相应规范数据库中材料。

对于自定义材料，需要输入各种控制参数的数据，包括弹性模量、泊松比、线膨胀系数、容重等。

二时间依存材料特性定义我们通常所说的混凝土的收缩徐变特性、混凝土强度随时间变化特性在程序里统称为时间依存材料特性。

定义混凝土时间依存材料特性分三步骤操作：1、定义时间依存特性函数（包括收缩徐变函数，强度发展函数）（图1，图2）；2、将定义的时间依存特性函数与相应的材料连接（图3）；3、修改时间依存材料特性值（构件理论厚度或体积与表面积比）（图4）；定义混凝土时间依存材料特性时注意事项：1）、定义时间依存特性函数时，混凝土的强度要输入混凝土的标号强度；2）、在定义收缩徐变函数时构件理论厚度可以仅输入一个非负数，在建立模型后通过程序自动计算来计算构件的真实理论厚度；3）、混凝土开始收缩时的材龄在收缩徐变函数定义中指定，加载时的混凝土材龄在施工阶段定义中指定（等于单元激活时材龄+荷载施加时间）；4）、修改单元时间依存材料特性值时要对所有考虑收缩徐变特性的混凝土构件修改其构件理论厚度计算值。

PSC变截面箱梁施工阶段及PSC设计例题北京迈达斯技术有限公司2007年3月19日一、结构描述 (2)二、结构建模 (4)三、分步骤说明 (4)1、定义材料和截面特性 (4)2、建立上部梁单元并赋予单元截面属性 (7)3、定义结构组并赋予结构组单元信息 (11)4、定义边界组并定义边界条件 (12)5、定义荷载工况和荷载组 (13)6、定义施工阶段 (14)7、分阶段定义荷载信息 (14)8、分析及后处理查看 (20)9、按照JTG D62规范的要求对结构进行PSC设计 (21)PSC变截面箱梁施工阶段及PSC设计例题对于常规的PSC连续梁桥我们通常可以参考建模助手建立的模型，对于特殊的桥型或有特殊要求的结构我们需要按照一般方法建立有限元模型，施加边界和荷载进行分析。

这个例题主要说如何使用一般方法建立PSC连续梁桥并定义施工阶段进行施工阶段分析和按照JTG D62规范对结构进行设计验算。

一、结构描述这是一座50+60+50的三跨预应力混凝土连续箱梁桥，这里仅模拟其上部结构。

施工方法采用悬臂浇注，跨中截面和端部截面如图1所示。

图1-1跨中截面示意北京迈达斯技术有限公司技术资料——PSC变截面箱梁施工阶段分析及验算图1-2支座截面示意桥梁立面图如图2所示。

图2连续梁立面图图3钢束布置形状北京迈达斯技术有限公司技术资料——PSC变截面箱梁施工阶段分析及验算二、结构建模对于施工阶段分析模型，通常采用的建模方法是：1、定义材料和截面特性（包括混凝土收缩徐变函数定义）；2、建立上部梁单元并赋予单元截面属性；3、定义结构组并赋予结构组信息；4、建立边界组并定义边界条件；5、定义荷载工况和荷载组；6、定义施工阶段；7、分阶段定义荷载信息（分施工阶段荷载和成桥荷载两部分）；8、分析，分析完成后定义荷载组合进行后处理结果查看；9、定义设计验算参数按照JTG D62对结构进行长短期及承载能力验算。

下面就每个步骤分别详述如下——三、分步骤说明1、定义材料和截面特性本模型中涉及的材料包括混凝土主梁（C40）、预应力钢绞线（Strand1860）。

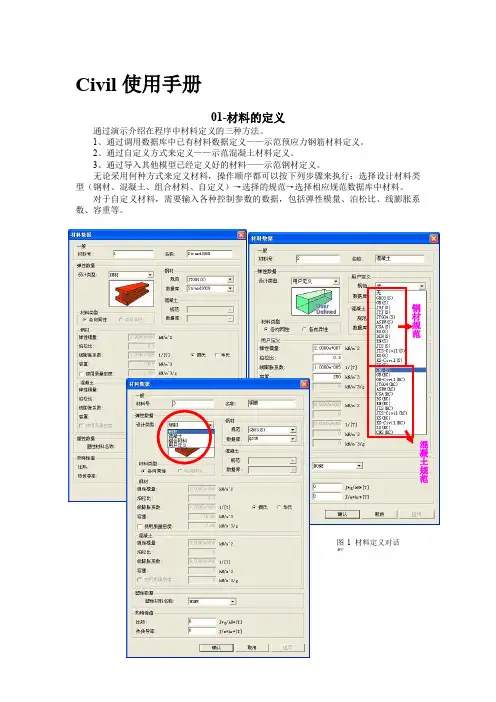

Civil使用手册01-材料的定义通过演示介绍在程序中材料定义的三种方法。

1、通过调用数据库中已有材料数据定义——示范预应力钢筋材料定义。

2、通过自定义方式来定义——示范混凝土材料定义。

3、通过导入其他模型已经定义好的材料——示范钢材定义。

无论采用何种方式来定义材料，操作顺序都可以按下列步骤来执行：选择设计材料类型（钢材、混凝土、组合材料、自定义）→选择的规范→选择相应规范数据库中材料。

对于自定义材料，需要输入各种控制参数的数据，包括弹性模量、泊松比、线膨胀系数、容重等。

钢材规范混凝土规范图1 材料定义对话框02-时间依存材料特性定义我们通常所说的混凝土的收缩徐变特性、混凝土强度随时间变化特性在程序里统称为时间依存材料特性。

定义混凝土时间依存材料特性分三步骤操作：1、定义时间依存特性函数（包括收缩徐变函数，强度发展函数）（图1，图2）；2、将定义的时间依存特性函数与相应的材料连接（图3）；3、修改时间依存材料特性值（构件理论厚度或体积与表面积比）（图4）；图1 收缩徐变函数图2 强度发展函数定义混凝土时间依存材料特性时注意事项： 1）、定义时间依存特性函数时，混凝土的强度要输入混凝土的标号强度； 2）、在定义收缩徐变函数时构件理论厚度可以仅输入一个非负数，在建立模型后通过程序自动计算来计算构件的真实理论厚度；3）、混凝土开始收缩时的材龄在收缩徐变函数定义中指定，加载时的混凝土材龄在施工阶段定义中指定（等于单元激活时材龄+荷载施加时间）；4）、修改单元时间依存材料特性值时要对所有考虑收缩徐变特性的混凝土构件修改其构件理论厚度计算值。

计算公式中的a 代表在空心截面在构件理论厚度计算时，空心部分截面周长对构件与大气接触的周边长度计算的影响系数；5）、当收缩徐变系数不按规范计算取值时，可以通过自定义收缩徐变函数来定义混凝土的收缩徐变特性；6）、如果在施工阶段荷载中定义了施工阶段徐变系数，那么在施工阶段分析中将按施工阶段荷载中定义的徐变系数来计算。

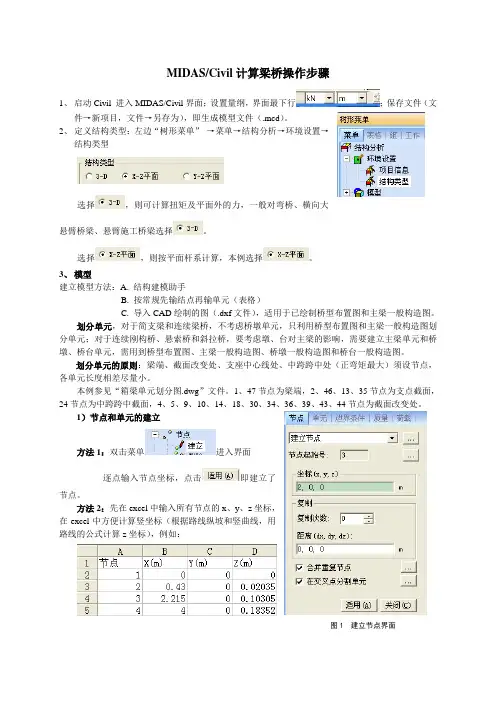

MIDAS/Civil计算梁桥操作步骤1、启动Civil 进入MIDAS/Civil界面；设置量纲，界面最下行；保存文件（文件→新项目，文件→另存为），即生成模型文件（.mcd）。

2、定义结构类型：左边“树形菜单”→菜单→结构分析→环境设置→结构类型选择，则可计算扭矩及平面外的力，一般对弯桥、横向大悬臂桥梁、悬臂施工桥梁选择。

选择，则按平面杆系计算，本例选择。

3、模型建立模型方法：A. 结构建模助手B. 按常规先输结点再输单元（表格）C. 导入CAD绘制的图（.dxf文件），适用于已绘制桥型布置图和主梁一般构造图。

划分单元，对于简支梁和连续梁桥，不考虑桥墩单元，只利用桥型布置图和主梁一般构造图划分单元；对于连续刚构桥、悬索桥和斜拉桥，要考虑墩、台对主梁的影响，需要建立主梁单元和桥墩、桥台单元，需用到桥型布置图、主梁一般构造图、桥墩一般构造图和桥台一般构造图。

划分单元的原则：梁端、截面改变处、支座中心线处、中跨跨中处（正弯矩最大）须设节点，各单元长度相差尽量小。

本例参见“箱梁单元划分图.dwg”文件。

1、47节点为梁端，2、46、13、35节点为支点截面，24节点为中跨跨中截面，4、5、9、10、14、18、30、34、36、39、43、44节点为截面改变处。

1）节点和单元的建立方法1：双击菜单进入界面逐点输入节点坐标，点击即建立了节点。

方法2：先在excel中输入所有节点的x、y、z坐标，在excel中方便计算竖坐标（根据路线纵坡和竖曲线，用路线的公式计算z坐标），例如：图1 建立节点界面点击图1中右边的，右边的模型窗口会出现节点表格图2 节点坐标表在excel表中，选取三个坐标下面的三列数值，复制，在图2中，鼠标放在X（m）下面的空格上点击右键，粘贴，在模型窗口即可显示所建立的坐标点。

用上述两种方法建立了节点后，再按下述步骤建立单元。

双击菜单进入图3所示界面。

单元类型，本例取。

对于没有平弯也不考虑纵坡的桥梁计算模型，可选；对于有平弯或者有纵坡（竖曲线）的桥梁，不可选直交。

公路抗震设计m i d a s软件使用-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN公路抗震设计验算功能一、公路抗震设计验算概述1.公路抗震设计使用方法程序根据《公路桥梁抗震设计细则》（JTG/T B02-01—2008）内容，对公路桥梁进行的抗震设计。

具体设计流程如下：1)建立分析模型；2)定义弯矩-曲率曲线（仅在桥墩及盖梁强度验算时定义）；3)输入反应谱地震荷载数据；4)运行分析；5)定义公路抗震设计用荷载组合；6)定义公路抗震设计参数及材料特性；7)定义截面配筋数据；8)定义抗震设计构件类型；9)运行抗震设计；10)查看抗震验算结果表格；11)查看抗震设计计算书——选择“设计〉RC设计〉输出RC设计计算书”。

2.公路抗震设计注意事项1)进行公路抗震设计的混凝土材料及钢筋材料特性必须选择JTG04（RC）规范，否则程序提示“抗震设计单元材料选择不正确”（结构分析时可不受此限制）；2)进行公路抗震设计的盖梁截面必须是“设计截面”中的截面，其他构件截面必须是“数据库/用户”中的截面，否则程序提示“抗震设计用数据不存在”；3)在设计截面的剪切验算位置栏中不输入信息，程序将按默认的剪切验算位置自动计算剪切应力，各种截面程序默认的剪切验算位置参见联机帮助；4)定义设计截面时输入的抗剪用腹板最小厚度将用来作为抗弯和抗剪验算的腹板厚度，因此一定要指定抗剪用腹板厚度，否则抗弯验算的结果不可信，且不能得到剪切应力的计算结果；5)程序默认水平的“设计截面”梁单元按梁设计，竖直的“数据库/用户”截面梁单元按柱设计，对于倾斜的梁单元，需要在“设计〉一般设计参数〉编辑构件类型”中指定构件类型，否则程序提示“不是适合的构件类型”的错误信息；6)梁构件的普通钢筋数据要在前处理的“截面钢筋”中输入，柱构件的普通钢筋数据要在“设计〉RC设计〉RC设计截面配筋”中输入，否则程序提示“抗震设计用数据不存在”；7)当设计规范选择为“JTG/T B02-01—2008”时，设计用截面配筋中“箍筋类型”的“直径”和“肢数”将采用按截面Y、Z向分开的方式输入，这样便于用户配置多种箍筋形式；8)定义弯矩-曲率曲线之前必须在“模型〉材料和截面特性〉弹塑性材料特性”中定义混凝土和钢筋材料的本构关系，否则因无材料特性而无法定义弯矩-曲率曲线；9) 程序按Ef y y =ε自动计算钢筋屈服应变，各等级钢筋屈服应变详见下表：钢筋等级 屈服应力fyMPa 弹性模量E MPa 默认屈服应变εyHRB335 335 % HRB400 400 % KL400 400 % R235235%10) 抗震验算构件（除盖梁外其他所有构件）必须在“设计〉一般设计参数〉自由长度、计算长度系数”中定义柱构件计算长度数据，否则程序提示“设计单元缺少计算长度数据”；11) 对于桥墩构件，计算长度数据0l 要用于程序计算P-M 曲线，所以必须要定义准确，否则程序默认取l l 20=；12) 反应谱函数中新增了“JTG/T B02-01—2008”规范，程序通过用户选择的不同参数按照规范公式（）计算输出水平向设计加速度反应谱函数，对于竖向设计加速度反应谱函数，程序先根据用户所选的“基岩”和“土层”来计算“竖向/水平向谱比函数R”，然后在水平反应谱函数的基础上按照规范的要求计算输出竖向设计加速度反应谱函数；13) 公路抗震设计用荷载组合必须在“结果〉荷载组合〉混凝土设计”中定义（程序自动生成或用户自定义），荷载工况中必须包括地震（反应谱）荷载类型，否则无法进行抗震设计验算；14)自动生成抗震荷载组合时，程序会将定义的所有地震（反应谱）荷载工况采用SRSS方式先进行组合，然后再按照规范的要求将永久作用与地震作用（SRSS结果）组合，组合时永久作用和地震作用组合系数均取；15)对于地震作用考虑到作用方向的不确定性，程序自动组合时考虑了正、反两个方向的组合，即一加一减的形式；16)自动生成抗震荷载组合时，地震作用中不考虑地震土压力和地震水压力，仅考虑地震动（反应谱）的作用，由于时程荷载不支持计算结果的线性叠加，所以荷载组合中的地震作用不考虑时程荷载，仅考虑反应谱荷载；17)程序根据地震作用等级和结构是否进入塑性状态，将抗震验算划分为“E1地震作用、E2地震作用（弹性）、E2地震作用（弹塑性）”三个阶段；18)定义桥墩构件时必须选择连续的桥墩单元，否则程序提示“[错误] 单元间没有连成直线”；程序按08抗震细则中公式（）计算，横19)对于双柱墩、排架墩，其顺桥向容许位移u桥向容许位移由用户自行计算后输入，程序不提供自动计算功能；20) “塑性铰区域”选项仅在E2地震作用弹塑性阶段计算延性墩柱剪力设计值0c V 时起作用，其中“底部”对应08抗震细则中公式（）和（）的内容，“顶、底部”对应公式（）和（）的内容；21) 桥墩验算时必须要有弯矩-曲率的关系数据，用户可以在前处理中定义“弯矩-曲率曲线”，也可以在“用户定义”中直接输入相关数据来定义弯矩-曲率关系，否则程序提示“[错误] 钢筋砼抗震设计构件类型 数据(号:4)内有错误。

北京迈达斯技术有限公司建立模型①设定操作环境.定义材料.输入节点和单元输入边界条件.输入荷载.运行结构分析.查看反力.查看变形和位移查看内力.查看应力.梁单元细部分析表格查看结果. 建立模型②设定操作环境.建立悬臂梁.输入边界条件.输入荷载.建立模型③建模输入边界条件.输入荷载.建立模型④建立两端固定梁输入边界条件.输入荷载.建立模型⑤⑥⑦⑧1112231014111516192021212424262728本课程针对初次使用 MIDAS/Civil 的技术人员，通过悬臂梁、简支梁等 简单的例题，介绍了 MIDAS/Civil 的基本使用方法和功能。

包含的主要内容 如下。

MIDAS/Civil 的构成及运行模式视图(View Point) 和选择(Select)功能关于进行结构分析和查看结果的一些基本知识(GCS, UCS, ECS 等) 建模和分析步骤(输入材料和截面特性、建模、输入边界条件、输入 荷载、结构分析、查看结果 ) 使用的模型如图1所示包含8种类型，为了了解各种功能分别使用不同的 方法输入。

号 FbQg 宓 lodE|A'iWr -TyL ・h 4n' ,4T'|^-W-r F[IS图1.分析模型摘要1. 2. 311 ；：3Pl BCD悬臂梁、两端固定梁简支梁⑥*II设定操作环境首先建立新项目（口_新项目），以‘ Cantilever_Simple.mcb 存恒保存）。

文件/ P 新项目文件 / H 保存（Cantilever_Simpie ） 单位体系是使用tonf （力）,m （长度）。

工具/单位体系长度＞m ; 力＞tonf本例题将主要使用图标菜单。

默认设置中没有包含输入节点和单元所需 的图标，用户可根据需要将所需工具条调岀，其方法如下。

1.在主菜单选择工具 ＞用户定制 ＞工具条2. 在工具条选择栏勾选’节点’，’单元’， ‘特性’3. 点击 Claae |4.工具 ＞用户定制 ＞工具条工具条 ＞节点（开）,单元（开），特性（开）Toolb Dr 呑Help1^ Shw Tooltip ： C 軒 1 Lfl ofc图2.工具条编辑窗口建立模型①为名保也可使用窗口下端 的状态条（图3（b ））来转 换单位体系。

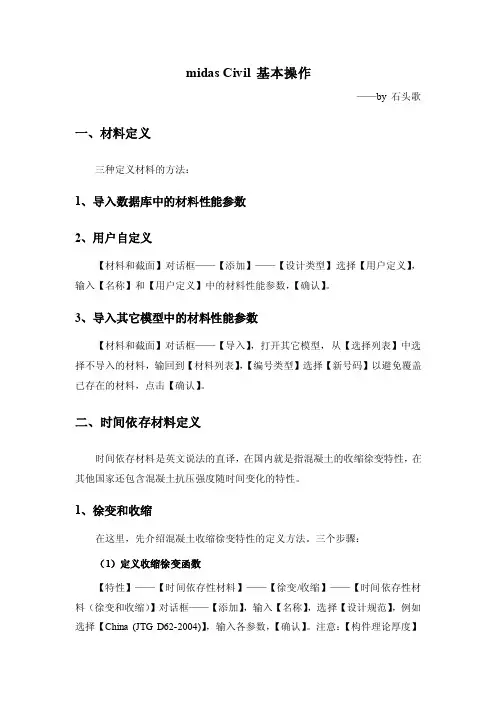

midas Civil 基本操作——by 石头歌一、材料定义三种定义材料的方法：1、导入数据库中的材料性能参数2、用户自定义【材料和截面】对话框——【添加】——【设计类型】选择【用户定义】，输入【名称】和【用户定义】中的材料性能参数，【确认】。

3、导入其它模型中的材料性能参数【材料和截面】对话框——【导入】，打开其它模型，从【选择列表】中选择不导入的材料，输回到【材料列表】，【编号类型】选择【新号码】以避免覆盖已存在的材料，点击【确认】。

二、时间依存材料定义时间依存材料是英文说法的直译，在国内就是指混凝土的收缩徐变特性，在其他国家还包含混凝土抗压强度随时间变化的特性。

1、徐变和收缩在这里，先介绍混凝土收缩徐变特性的定义方法。

三个步骤：（1）定义收缩徐变函数【特性】——【时间依存性材料】——【徐变/收缩】——【时间依存性材料（徐变和收缩）】对话框——【添加】，输入【名称】，选择【设计规范】，例如选择【China (JTG D62-2004)】，输入各参数，【确认】。

注意：【构件理论厚度】可暂时输入一个正数值，以后在利用软件的自动计算功能进行修改；【水泥种类系数】规范中只给出一个值，一般的硅酸盐水泥或快硬水泥取 5 。

国外相关论文对该系数的解释：与水泥种类有关的系数，对于慢硬水泥（SL）取4；对于普通水泥（N）和快硬水泥（R）取5；对于快硬高强水泥（RS）取8。

用户也可以自定义混凝土的收缩徐变函数：【特性】——【时间依存性材料】——【用户定义】。

用户自定义混凝土收缩徐变函数很少使用，所以不再介绍。

（2）将定义好的收缩徐变函数与材料相连接【特性】——【时间依存性材料】——【材料连接】，选择【徐变和收缩】名称，【选择指定的材料】，点击【添加/编辑】。

（3）修改单元依存材料特性【特性】——【时间依存性材料】——【修改特性】，选中要修改的单元，选择要修改的参数，例如，选择【构件的理论厚度】，采用【自动计算】，选择【中国标准】，输入参数【a】，【适用】。

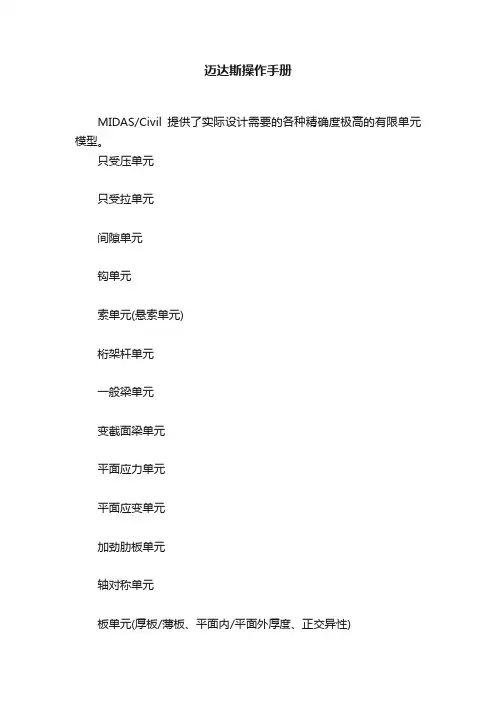

迈达斯操作手册MIDAS/Civil提供了实际设计需要的各种精确度极高的有限单元模型。

只受压单元只受拉单元间隙单元钩单元索单元(悬索单元)桁架杆单元一般梁单元变截面梁单元平面应力单元平面应变单元加劲肋板单元轴对称单元板单元(厚板/薄板、平面内/平面外厚度、正交异性)实体块单元(六面体、四面体、楔形)非线性连接单元(粘弹性消能器、铅芯橡胶支座、摩擦摆隔震装置、滞后系统)MIDAS/Civil不仅没有节点数和单元数的限制，对荷载数量和荷载组合数量也没有限制，并且提供批量处理多个模型的Batch analysis 功能。

静力分析热应力分析动力分析反应谱分析(SRSS、CQC、ABS)时程分析几何非线性分析大位移分析屈曲分析移动荷载分析影响面分析施工阶段分析支座沉降分析水化热分析热对流热辐射动力非线性边界分析弹塑性阻尼单元铅芯橡胶支座隔震单元摩擦摆隔震单元考虑材料时间依存特性的分析弹性模量的变化徐变收缩钢筋混凝土预应力分析预应力钢束的布置钢束预应力损失联合梁桥考虑联合前后刚度变化的分析建模助手梁、柱、拱、框架、桁架、板、壳板型桥梁、钢筋混凝土刚架桥、暗渠悬索桥斜拉桥预应力箱型桥梁(顶推法、悬臂法、移动支架法) 设计功能钢筋混凝土钢材组合结构工具箱有限元网格划分及建模器任意截面的特性值计算器文本编辑器图形编辑器地震波生成器材料统计表永宗大桥成桥阶段特征值分析模型(第一竖向振型：0.485 Hz)使用悬臂法桥梁建模助手建立预应力箱型截面并布置钢束图中显示的是生成的施工阶段模型西海大桥的某施工阶段模型分层浇筑的矮塔斜拉桥桥墩顶部水化热分析应力结果使用非线性边界单元的桥梁动力非线性分析结果使用MIDAS/Civil的施工阶段分析功能，可以考虑结构弹性模量的变化、徐变和收缩的影响、可以考虑结构模型的变化、荷载的变化、边界条件的变化。

另外，对悬索桥和斜拉桥可以做施工阶段分析。

特别是对预应力箱型桥梁，提供了悬臂法、顶推法、移动支架法的建模助手，用户只需输入简单的数据，即可自动生成施工阶段模型。

midas软件初级使⽤教程⽬录建⽴模型①设定操作环境 .....................................................................................................................................................定义材料 .............................................................................................................................................................输⼊节点和单元 .................................................................................................................................................输⼊边界条件 .....................................................................................................................................................输⼊荷载 .............................................................................................................................................................运⾏结构分析 .....................................................................................................................................................查看反⼒ .............................................................................................................................................................查看变形和位移 .................................................................................................................................................查看内⼒ .............................................................................................................................................................查看应⼒ .............................................................................................................................................................梁单元细部分析 .................................................................................................................................................表格查看结果 ..................................................................................................................................................... 建⽴模型②设定操作环境 .....................................................................................................................................................建⽴悬臂梁 .........................................................................................................................................................输⼊边界条件 .....................................................................................................................................................输⼊荷载 ............................................................................................................................................................. 建⽴模型③建模 .....................................................................................................................................................................输⼊边界条件 .....................................................................................................................................................输⼊荷载 ............................................................................................................................................................. 建⽴模型④建⽴两端固定梁 .................................................................................................................................................输⼊边界条件 .....................................................................................................................................................输⼊荷载 ............................................................................................................................................................. 建⽴模型⑤⑥⑦⑧摘要本课程针对初次使⽤MIDAS/Civil 的技术⼈员，通过悬臂梁、简⽀梁等简单的例题，介绍了MIDAS/Civil 的基本使⽤⽅法和功能。

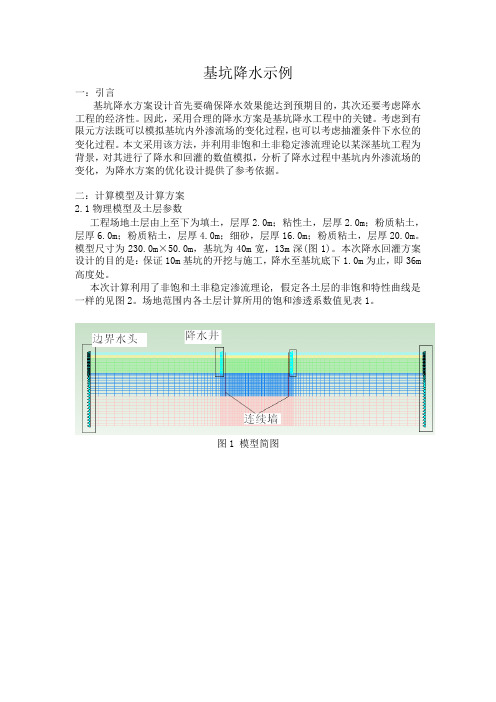

基坑降水示例一：引言基坑降水方案设计首先要确保降水效果能达到预期目的，其次还要考虑降水工程的经济性。

因此，采用合理的降水方案是基坑降水工程中的关键。

考虑到有限元方法既可以模拟基坑内外渗流场的变化过程，也可以考虑抽灌条件下水位的变化过程。

本文采用该方法，并利用非饱和土非稳定渗流理论以某深基坑工程为背景，对其进行了降水和回灌的数值模拟，分析了降水过程中基坑内外渗流场的变化，为降水方案的优化设计提供了参考依据。

二：计算模型及计算方案2.1物理模型及土层参数工程场地土层由上至下为填土，层厚2.0m；粘性土，层厚2.0m；粉质粘土，层厚6.0m；粉质粘土，层厚4.0m；细砂，层厚16.0m；粉质粘土，层厚20.0m。

模型尺寸为230.0m×50.0m，基坑为40m宽，13m深(图1)。

本次降水回灌方案设计的目的是：保证10m基坑的开挖与施工，降水至基坑底下1.0m为止，即36m 高度处。

本次计算利用了非饱和土非稳定渗流理论, 假定各土层的非饱和特性曲线是一样的见图2。

场地范围内各土层计算所用的饱和渗透系数值见表1。

图1 模型简图图2 非饱和特性函数2.2 计算方案物理模型两侧施加初始水头边界(水头值50.0m)，对于降水井的模拟用节点总水头随时间变化的函数模拟，井中水头随时间变化0.0～0.5天从50.0降到42.0m；0.5～1.0天从42.0将到36.0m；其后水头一直保持在井底，见图3。

这与实际降水中开始泵位保持在一定高度是一个道理。

图3 水头随时间变化图三：计算结果3.1孔隙水压力图图4 第0.5天孔隙水压图图5 第5天孔隙水压图图6 第30天孔隙水压图3.2总水头图3.3 井间总水头随时间变化图。

目录建立模型○1设定操作环境 (2)定义材料 (4)输入节点和单元 (5)输入边界条件 (8)输入荷载 (9)运行结构分析 (10)查看反力 (11)查看变形和位移 (11)查看内力 (12)查看应力 (14)梁单元细部分析（Beam Detail Analysis） (15)表格查看结果 (16)建立模型○2设定操作环境 (19)建立悬臂梁 (20)输入边界条件 (21)输入荷载 (21)建立模型○3建模 (23)输入边界条件 (24)输入荷载 (24)建立模型○4建立两端固定梁 (26)输入边界条件 (27)输入荷载 (28)建立模型○5○6○7○8简要本课程针对初次使用MIDAS/Civil 的技术人员，通过悬臂梁、简支梁等简单的例题，介绍了MIDAS/Civil 的基本使用方法和一些基本功能。

包含的主要内容如下。

1. MIDAS/Civil 的构成及运行模式2. 视图(View Point)和选择(Select)功能3. 关于进行结构分析和查看结果的一些基本知识(GCS, UCS, ECS 等)4. 建模和分析步骤(输入材料和截面特性、建模、输入边界条件、输入荷载、结构分析、查看结果)使用的模型如图1所示包含8种类型，为了了解各种功能分别使用不同的方法输入。

图1. 分析模型○1 ○2 ○3 ○4 ○5 ○6 ○7 ○8 6@2 = 12 m截面 : HM 440×300×11/18材料 : Grade3 悬臂梁、两端固定梁 简支梁建立模型○1设定操作环境首先建立新项目( 新项目)，以‘Cantilever_Simple.mcb ’ 为名保存( 保存)。

文件 / 新项目文件 / 保存( Cantilever_Simple )单位体系是使用tonf(力), m(长度)。

1. 在新项目选择工具>单位体系2. 长度 选择‘m ’, 力(Mass) 选择‘tonf(ton)’3. 点击工具 / 单位体系长度>m ; 力>tonf本例题将主要使用图标菜单。

Basic TutorialsChapter 7. 水位骤降时坝坡稳定性分析水位骤降时坝坡稳定性分析1.1 学习目的通过三维施工阶段渗流分析，满水位时执行水位骤降时的坝坡稳定性分析。

渗流分析大体上可以分为稳态流分析(Steady state)和瞬态流分析 (Transient)。

把岩土假设为饱和状态的稳态流分析，虽然导出相对大的设计外力，在安全侧面上比较有利，但对经济性的设计方面不利。

在本例题中，边界条件同时执行基于时间变化的瞬态流分析。

实际岩土大部分是不饱和状态，这时根据含水率和孔隙率，渗流达到稳定流状态的时间上有很大差异，因此需要这样的瞬态流分析。

特别是在库水位骤降时，因为坝堤体内剩下的高孔隙水压，会对坝坡的稳定性有影响。

在本例题中同时执行稳定流分析和瞬态流分析。

通过本例题可以学习如下主要功能及分析方法。

∙ 岩土渗流特性 / 不饱和特性∙ 渗流边界条件及选项设置-节点水头/边界复查 ∙ 水位变化函数及时间步长设置∙ 基于时间经过（水位变化）的坝坡稳定性分析Section 1学习目的及概要▶分析模型概要图Chapter 7. 水位骤降时坝坡稳定性分析Basic Tutorials1.2 模型及分析概要在本例题中，在基岩上端建模高 30m 、宽 150m 、长 100m 的三维堤坝。

同时分析满水位状态时和水位骤降时的坝坡的稳定性。

在坝堤体内设置了为确保基于渗流的稳定性的粘土质岩心和渗流特性相对性大的过滤器。

以整体坐标系原点为准，在满水位状态上对高度 20m ，模拟减少10m 的下降到5m 位置的条件。

施工阶段大体上设置为三个阶段。

第一个阶段，假设长时间维持满水位岩土为饱和状态后执行稳态流分析。

第二个阶段，由为分析在水位骤降期间基于时间的坝堤体内孔隙水压变化的瞬态流分析构成。

最后阶段，把减少5m的水位维持一定时间并确认基于时间间距的堤体内孔隙水压变化。

地层构成和模型区域如下。

▶剖面图Basic TutorialsChapter 7. 水位骤降时坝坡稳定性分析[启动附加的开始文件(07_Dam_start)。

拉森钢板桩做围堰并用m i d a s建模分析全过程(总1页)
--本页仅作为文档封面，使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小--
如何在midas中建立拉森钢板桩的材料和截面
1、在CAD中以mm为单位，画拉森钢板桩截面图，并移动截面图把其形心位置移动到坐标原点，保存为dxf文件。

2、在midas中，工具→截面特性计算器。

3、在截面特性计算器中，File→Import→AUTOCAD?DXF，找到刚才保存的dxf 文件，导入截面图形文件。

4、在截面特性计算器中，Model→Section→Generatt，选中整个图形，生成截面。

5、在截面特性计算器中，P roperty→Calculate，选中整个图形，计算截面特性。

6、在截面特性计算器中，Property→Export，导出截面特性，存为mct文件。

7、在midas 中，文件→导入→Midas?mct文件，选中刚才保存的mct 文件，导入。

打开截面特性框，里面已经有这个截面了！材料就选Q345钢材
2。

Civil使用手册01-材料的定义通过演示介绍在程序中材料定义的三种方法。

1、通过调用数据库中已有材料数据定义——示范预应力钢筋材料定义。

2、通过自定义方式来定义——示范混凝土材料定义。

3、通过导入其他模型已经定义好的材料——示范钢材定义。

无论采用何种方式来定义材料，操作顺序都可以按下列步骤来执行：选择设计材料类型（钢材、混凝土、组合材料、自定义）→选择的规范→选择相应规范数据库中材料。

对于自定义材料，需要输入各种控制参数的数据，包括弹性模量、泊松比、线膨胀系数、容重等。

钢材规范混凝土规范图1 材料定义对话框02-时间依存材料特性定义我们通常所说的混凝土的收缩徐变特性、混凝土强度随时间变化特性在程序里统称为时间依存材料特性。

定义混凝土时间依存材料特性分三步骤操作：1、定义时间依存特性函数（包括收缩徐变函数，强度发展函数）（图1，图2）；2、将定义的时间依存特性函数与相应的材料连接（图3）；3、修改时间依存材料特性值（构件理论厚度或体积与表面积比）（图4）；图1 收缩徐变函数图2 强度发展函数定义混凝土时间依存材料特性时注意事项： 1）、定义时间依存特性函数时，混凝土的强度要输入混凝土的标号强度； 2）、在定义收缩徐变函数时构件理论厚度可以仅输入一个非负数，在建立模型后通过程序自动计算来计算构件的真实理论厚度；3）、混凝土开始收缩时的材龄在收缩徐变函数定义中指定，加载时的混凝土材龄在施工阶段定义中指定（等于单元激活时材龄+荷载施加时间）；4）、修改单元时间依存材料特性值时要对所有考虑收缩徐变特性的混凝土构件修改其构件理论厚度计算值。

计算公式中的a 代表在空心截面在构件理论厚度计算时，空心部分截面周长对构件与大气接触的周边长度计算的影响系数；5）、当收缩徐变系数不按规范计算取值时，可以通过自定义收缩徐变函数来定义混凝土的收缩徐变特性；6）、如果在施工阶段荷载中定义了施工阶段徐变系数，那么在施工阶段分析中将按施工阶段荷载中定义的徐变系数来计算。
