电子产品组装与调试最新竞赛套件试题--智能卫生间【智能卫生间材料清单 (OK)】

注意：只填写工位号，否则比赛成绩作废电子组装与调试技能比赛试题本试卷共6道大题，总分100分，比赛时间4小时。

题号一二三四五六总分配分100得分一、元件知识（识别、筛选与测试）（10分）仔细清点和检查全套装配材料，进行元器件的识别、检测等，在此过程中填写下表。

元器件识别及检测内容配分评分标准热释放传感器（人体探头）代号1、3间电阻（3脚接数字表黑表笔）2、3间电阻（3脚接数字表黑表笔）1分检测错不得分Y1答案：无穷大答案：无穷大三极管1支代号标出（b、c、e）分识别错不得分Q16答案：光敏电阻代号两管脚电阻值1分检测错不得分RG无光电阻有光（赛场光线）电阻答案：1～5M答案：6～15K电机代号正向电阻（数字表R×1挡）反向电阻（数字表R×1挡）1分检测错不得分答案：9～13欧答案：9～13欧继电器1支（“遥控接收与控制板”上的JK1）代号JK2画出继电器外形俯视示意图，在图上标出公共端、线圈和常开、常闭管脚答案：分（公共端、常开、常闭管脚各1分，线圈分）检测错不得分红外发射管VTX1两管脚电阻值1分检测错不得分正向电阻(R×200M) 反向电阻∞二、电路板焊接（10分）根据电路原理图和PCB焊接。

要求焊点大小适中，无漏、假、虚、连焊，焊点光滑、圆润、干净，无毛刺；引脚加工尺寸及成形符合工艺要求；导线长度、剥头长度符合工艺要求，芯线完好，捻头镀锡。

焊接不符合工艺要求：少于5处扣1分；5~10处扣3分；10~20处扣5分；20处以上扣10分。

三、产品调试及检测（40分）根据题目要求，完成以下任务。

1.对照原理图，在PCB板上用导线将C28的正极与VTX1正极、R26相连处接12V电源。

（1分）2．在冲厕电路中VRX1两端的电压在感应到人体时为约V，未感应到人体时为约V。

从理论上说VRX1感应到人体时其两端电阻会变小（变大/变小）。

（共3分，每空1分）3．在热释电传感电路中，C2起滤高频干扰的作用；U1A组成同相（同相/反相/比例/微分/积分）放大电路；U1C、U1D组成的是比较电路；Q1和R10组成射随器，实际上是共集（共集/共发/共基）放大电路。

2015年XX智能家居安装与维护职业技能大赛竞赛试题1.注意事项（1）请按照以下比赛环境，检查比赛中使用硬件设备、连接线、工具、材料和软件等是否齐全，计算机设备是否能正常使用；并在设备确认单(含附表1,2,3)上签字。

（2）禁止携带和使用移动存储设备、计算器、通信工具及参考资料。

（3）操作过程中，需要及时保存设备配置。

比赛过程中，不要对任何设备添加密码。

（4）比赛中禁止改变软件原始存放位置。

（5）比赛中禁止触碰、拆卸带有警示标记的设备、线缆、插座。

（6）仔细阅读比赛试卷，分析需求，按照试卷要求，进行设备配置和调试。

（7）比赛完成后，不得切断所有电源，需保持所有设备处于工作状态。

（8）比赛完成后，比赛设备、比赛软件和比赛试卷请保留在座位上，禁止带出考场外。

2.比赛软件环境（1）物理机⏹操作系统：Windows 7（32位）⏹开发环境：Microsoft Visual Studio 2010⏹智能家居开发库、开发文档、配置文件模板⏹样板间控制软件（2）虚拟机⏹操作系统：Windows 7（32位）⏹.NET框架：.NET Framework 4.03.赛题说明（1）本次比赛的赛题由三部分组成，考核内容相互独立，单独评分。

（2）第一部分为智能家居设备安装调试以及应用配置，第二部分为智能家居嵌入式网关应用配置，第三部分为智能家居应用软件配置。

（3）比赛时间总计180分钟，参赛选手可自由分配任务及时间。

（4）参赛选手需仔细阅读试题，按照试题要求填写答案或提交竞赛成果。

第一部分智能家居设备安装调试以及应用配置智能家居安装维护硬件设备清单:名称数量☐电脑 1☐A8嵌入式网关 1☐CC2530协调器底板 1☐CC2530节点板9☐CC2530节点板（板载温湿度传感器） 2☐CC2530节点板（板载光照度传感器） 1☐CC2530射频顶板13☐节点型继电器控制板 2☐电压型继电器控制板 3☐红外控制板 3本部分要求完成节点板配置，网络拓扑图和设备连线图的绘制，智能家居设备的安装、连线以及软件调试，实现如下样品间电器布局图的效果。

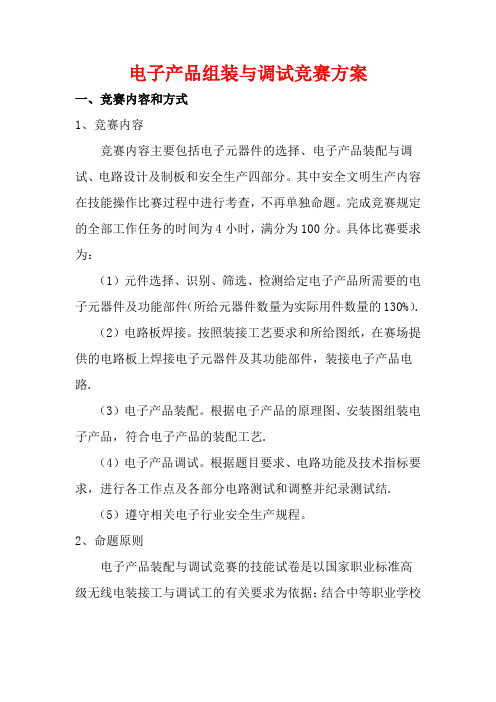

电子产品组装与调试竞赛方案一、竞赛内容和方式1、竞赛内容竞赛内容主要包括电子元器件的选择、电子产品装配与调试、电路设计及制板和安全生产四部分。

其中安全文明生产内容在技能操作比赛过程中进行考查，不再单独命题。

完成竞赛规定的全部工作任务的时间为4小时，满分为100分。

具体比赛要求为：（1）元件选择、识别、筛选、检测给定电子产品所需要的电子元器件及功能部件（所给元器件数量为实际用件数量的130%）.（2）电路板焊接。

按照装接工艺要求和所给图纸，在赛场提供的电路板上焊接电子元器件及其功能部件，装接电子产品电路.（3）电子产品装配。

根据电子产品的原理图、安装图组装电子产品，符合电子产品的装配工艺.（4）电子产品调试。

根据题目要求、电路功能及技术指标要求，进行各工作点及各部分电路测试和调整并纪录测试结.（5）遵守相关电子行业安全生产规程。

2、命题原则电子产品装配与调试竞赛的技能试卷是以国家职业标准高级无线电装接工与调试工的有关要求为依据；结合中等职业学校实际教学情况;结合生产实际;结合社会需求,注重对基本知识和基本技能的掌握和应用程度，难度适中。

3、竞赛方式本竞赛项目由参赛队员参赛，男女不限。

竞赛项目内容必须由每名员在规定时间内，根据竞赛时发给的电子产品原理图、安装图、元器件表等文件，使用设备和工具独立完成。

二、竞赛规则1、电子产品装接与调试竞赛所需设备由大会提供，各参赛队可以根据竞赛需要有选择性的使用现场提供的设备、仪器等，以及规定的自带工具。

2、赛前15分钟，参赛队员进行抽签确定参赛队员的比赛工位，参赛队员凭身份证或参赛证进入赛场。

3、比赛时间为120分钟，连续进行。

竞赛过程中，饮水由赛场统一提供，选手休息、饮食或如厕时间均计算在竞赛时间内。

4、因设备自身故障导致选手中断比赛，由大赛裁判长视具体情况做出裁决。

5、若参赛队员欲提前结束竞赛，应举手向裁判员示意，比赛结束时间由裁判员记录，参赛队结束比赛后离开赛场，不得再回赛场。

电子产品装配与调试技能比赛试题(总18页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除2010年重庆市第三届中等职业学校电子技能竞赛考题（学生组）考号：工位号：一、电路说明部分1、1 原理简介 1、产品功能环境温度与我们生活息息相关，温度高了会感觉热，温度低了会感觉冷，那么我们怎样知道环境中的温度究竟是多少摄氏度呢？这里给大家介绍一个数字测温电路，电路通电后LED 显示实时温度测量值，温度计的温度测量范围为0~℃。

该电路不仅可以显示实时测量温度值，还可以通过按键选择温度计的报警值，当温度高于某个设定温度时（40℃/50℃/60℃），温度计告警指示灯点亮。

2、电路组成及原理分析数字温度计主要由：温度检测电路、信号放大电路、V/F 变换电路、频率测量电路、超温告警电路和电源电路所组成，电路组成方框见图1，电路原理图见图2，PCB 板图见图3,4图1温度检测电路：温度检测电路主要由并联式稳压器、电桥和差分放大器组成，由U4构成的并联式稳压电源，为电桥提供高精度的电压，电桥由R30/R31/R44和PT100组成，RP4用于电路调试，在电路调试过程中通过调节RP4来模拟PT100的温度变化，方便电路调试，电桥输出的差分电压V=*(R PT100/(R30+ R PT100)-R 44/(R31+R 44))，该信号通过R10和R11送入由U7B 组成的差分放大器进行前级放大。

信号放大电路：由U7A 、PR6、R12、R13和R45组成的同相比例运算放大器，主要有2个作用，其一是用于将上一级的信号进行同相放大，其二是调整因元件参数偏差引起的测量误差。

调节RP6可改变其放大倍数，RP6也可称为量程电位器，数字温度计设计最大测量温度为℃，根据表1可查出当温度为100℃时，PT100的内阻为欧姆，根据电桥失衡后的输出电压计数公式可知，当环境温度为100℃时，差分输出电压为70mV ，为了显示和控制方便这里我将信号调理为标准的10mV/℃。
