BS669-2 中文版 燃气灶具用软管外层、接头和承窝接口
- 格式：doc
- 大小：526.50 KB
- 文档页数：14
下载文档原格式
合集下载
燃气灶具链接管执行标准
燃气灶具链接管执行标准全文共四篇示例，供读者参考第一篇示例：燃气灶具是我们日常生活中常用的厨房用具之一，燃气灶具的连接管是连接瓶体和燃气灶具的重要部件，它直接关系到燃气的安全使用。
为保证燃气灶具连接管的质量和安全性，我国制定并实施了燃气灶具连接管的执行标准，下面我们就来了解一下燃气灶具连接管执行标准的相关内容。
一、标准名称及编号燃气灶具连接管的执行标准主要参考国家标准《GB50720-2011家用燃气灶》中的相关内容，还需符合下列国家标准：1.《GB 18047-2000 金属软管》2.《GB 7793-1997 铜制软管》3.《GB 4645-2005 橡胶软管》4.《GB 15596-2008 燃气用管道和管件》二、燃气灶具连接管的材质和规格燃气灶具连接管通常采用金属软管、铜制软管或橡胶软管，这些软管必须符合相应的国家标准，以保证其质量和安全性。
燃气灶具连接管的规格也要符合具体的要求，通常根据燃气灶具和瓶体的实际情况来选择适合的规格和长度。
1.在安装燃气灶具连接管时，必须保证连接管的两端紧固牢固，不漏气、不松动。
2.连接管不能受到外力挤压或剧烈摇晃，以免损坏连接管的密封性。
3.使用燃气灶具连接管时，要经常检查连接处是否有气味或漏气现象，一旦发现问题要及时更换或维修。
4.连接管应远离明火或热源，避免发生意外事故。
为保证燃气灶具连接管的质量和安全性，需要进行质量检测，主要包括以下几个方面：1.连接管的气密性：通过将连接管连接到燃气瓶体和燃气灶具，然后注入一定压力的气体，检查连接处是否漏气。
2.连接管的耐压性：通过对连接管施加一定压力，检测其是否能承受一定压力范围内的工作条件。
3.外观检查：检查连接管的壁厚、外观是否平整、无明显变形或损坏等。
4.连接管材质检测：对连接管材质进行化学成分分析，确保符合相应标准要求。
1.定期检查连接管的使用状态，如发现老化或破损应及时更换。
2.注意保护连接管，避免受到刀具、尖锐物品的损伤。

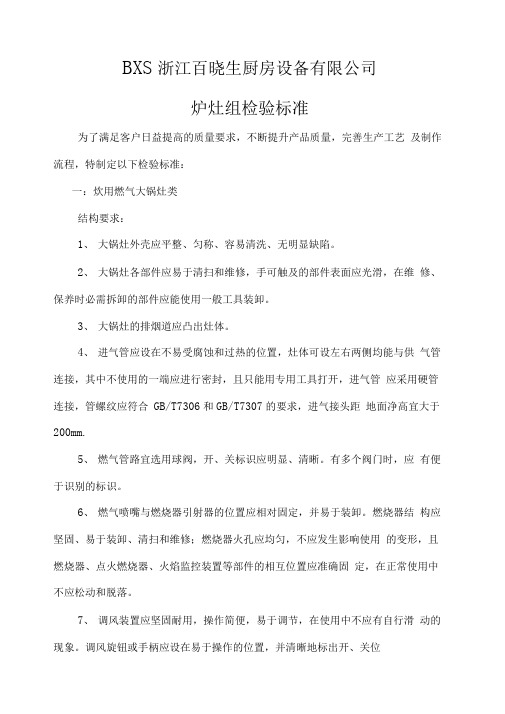

炉灶检验标准
BXS浙江百晓生厨房设备有限公司炉灶组检验标准为了满足客户日益提高的质量要求，不断提升产品质量，完善生产工艺及制作流程，特制定以下检验标准：一：炊用燃气大锅灶类结构要求：1、大锅灶外壳应平整、匀称、容易清洗、无明显缺陷。
2、大锅灶各部件应易于清扫和维修，手可触及的部件表面应光滑，在维修、保养时必需拆卸的部件应能使用一般工具装卸。
3、大锅灶的排烟道应凸出灶体。
4、进气管应设在不易受腐蚀和过热的位置，灶体可设左右两侧均能与供气管连接，其中不使用的一端应进行密封，且只能用专用工具打开，进气管应采用硬管连接，管螺纹应符合GB/T7306和GB/T7307的要求，进气接头距地面净高宜大于200mm.5、燃气管路宜选用球阀，开、关标识应明显、清晰。
有多个阀门时，应有便于识别的标识。
6、燃气喷嘴与燃烧器引射器的位置应相对固定，并易于装卸。
燃烧器结构应坚固、易于装卸、清扫和维修；燃烧器火孔应均匀，不应发生影响使用的变形，且燃烧器、点火燃烧器、火焰监控装置等部件的相互位置应准确固定，在正常使用中不应松动和脱落。
7、调风装置应坚固耐用，操作简便，易于调节，在使用中不应有自行滑动的现象。
调风旋钮或手柄应设在易于操作的位置，并清晰地标出开、关位置及方向8点火燃烧器的供气管内径不应小于2MM其结构应能防止被异物堵塞。
9、点火燃烧器的位置，应易点燃主燃烧器，且不应接触主燃烧器火焰，不应使其他部件过热。
10、点火电级导线应尽量缩短，加以固定，并采取绝缘、隔热等措施。
11、鼓风式大锅灶的鼓风机应稳定牢固，工作时不应发生滑动。
12、进水接头应设置便于操作的阀门，其管螺纹应符合GB/T7306和GB/T7307的要求。
进水接头宜设置水龙头和排水槽，并使之与灶体固定连接。
排水出口应设过滤装置。
13、所有大锅灶应附带与之匹配的锅。
14、所有大锅灶应设置点火燃烧器。
15、所有大锅灶应设置关火装置或火焰指示装置。
16、所有大锅灶应设置火焰监控装置。
燃气用具连接用金属包覆软管执行标准
燃气用具连接用金属包覆软管执行标准1. 引言燃气用具连接用金属包覆软管，是指在燃气燃烧器具与煤气管道、煤气表和煤气表外输燃气管道之间进行连接的软管。
这是燃气燃烧器具安装中至关重要的一环，直接关系到燃气的安全使用。
我国国家标准对燃气用具连接用金属包覆软管的执行标准有一定的规定，以保障燃气安全使用。
2. 我国《燃气用具连接用金属包覆软管》国家标准概述国家标准《燃气用具连接用金属包覆软管》（GB/T 18902-2003）规定了燃气用具连接用金属包覆软管的技术要求、试验方法和标志、包装、运输、存放要求。
这个国家标准的颁布，对于燃气安全使用起到了至关重要的作用。
3. 技术要求（1）管壁：金属包覆软管的管壁应该均匀、光滑、不存在裂口、气泡和夹杂物。
（2）软管包覆层：包覆层应该具有一定的耐腐蚀性能，不得出现开裂、脱落和破损。
（3）软管接头：接头的制作应该牢固，连接处不得出现渗漏现象。
4. 试验方法在国家标准中，对燃气用具连接用金属包覆软管的试验方法有详细的规定，包括外观检验、压力试验、耐火试验等内容。
这些试验方法的实施，对于确保软管的使用性能和安全性至关重要。
5. 标志、包装、运输、存放要求国家标准还对软管的标志、包装、运输、存放要求做了详细的规定，以确保软管在整个生产、运输、存放过程中不受损坏，保证软管的质量和性能。
6. 个人观点和理解作为一名专业的文章写手，我对燃气用具连接用金属包覆软管的国家标准深表赞同。
燃气安全使用事关人们的生命和财产安全，国家标准的制定和执行，有助于规范软管的生产和使用，保障燃气的安全使用。
7. 总结通过本文的讨论，我们了解了燃气用具连接用金属包覆软管的执行标准。
国家标准《燃气用具连接用金属包覆软管》（GB/T 18902-2003）对软管的技术要求、试验方法和标志、包装、运输、存放要求有详细的规定，这些规定有助于保障燃气的安全使用。
我们也认识到了国家标准在燃气安全领域的重要作用，为我们的生活带来了更多的安全保障。
商业用燃气用具及设施安装验收技术要求规范
商业用燃气用具及设施安装验收技术要求规范商业用燃气用具及设施安装验收技术规1围本技术规规定了商业用燃气灶具及设施的总则、术语和定义，灶具安装场所、灶具及连接管和排烟设施的安装、室燃气管道安装、试验的相关技术要求、验收程序集方式。
本技术规适用于城镇燃气商业用户计量总表或调压装置之后的室燃气管道、燃气灶具、排烟设施、燃气泄露警报装置等安装及验收。
2规性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件其随后所有的修改单或修订版均不适用于本标准。
CJJ94 城镇燃气室工程施工与质量验收规3 总则3.1 为保证商业用燃气灶具及设施安装工程质量，保障商业用燃气灶具场所的用气安全，特制定本技术规。
3.2 承担商业用燃气灶具安装的单位应具有燃气管理部门核发的燃气燃烧器具安装维修资质，其作业人员应取得燃气管理部门核发的《职业技能岗位证书》。
承担室燃气管道安装的单位应具有建设行政部门核发的燃气管道安装资质。
3.3 商业用燃气灶具及设施安装质量资质应符合国家、省、市法规和技术标准规定的要求。
3.4 商业用燃气灶具及设施安装工程验收合格后，燃气供应企业方可正式供气。
4 术语和定义4.1 商业用燃气灶具指宾馆、酒店、餐馆、公共食堂等公共场所使用的燃气中餐灶具等。
4.2 商业用燃气设施指宾馆、酒店、餐馆、公共食堂等公共场所使用的燃气计量总表或调压装置之后的室燃气管道设施和为保证燃气灶具正常、安全使用而设置的室进排风、排烟、燃气泄露报警装置等配套设施。
4.3 泄压面积避免爆炸时造成建筑主体结构遭受破坏而在建筑上设置的易于释放爆炸压力的轻质墙体、轻质屋盖、孔洞、或门窗等设施的面积。
4.4燃气泄漏报警装置当燃气泄漏时能检测导并能发出警报的装置。
报警装置由气体探测器和报警控制器组成。
4.5室燃气管道商业用户建筑物容燃气计量总表或调压装置至灶前支管的燃气管道等设施。
一般由供气主管、灶前主管、灶前支管和放散管组成。
《户内燃气金属软管质量技术标准》
杭燃气〔2012〕35号关于下发《杭州市燃气（集团）有限公司户内燃气金属软管质量技术标准》的通知（集团）公司属各单位、各部室：为规范公司户内用燃气金属软管采购管理，明确金属软管采购的质量要求，提高采购质量，促进金属软管的推广应用，现将《杭州市燃气（集团）有限公司户内燃气金属软管质量技术标准》予以下发，望遵照执行。
附件：杭州市燃气（集团）有限公司户内燃气金属软管质量技术标准杭州市燃气（集团）有限公司二○一二年三月十一日主题词：杭州燃气质量技术标准通知杭州市燃气（集团）有限公司 2012年3月12日印发校对：程喜兵附件：杭州市燃气（集团）有限公司户内燃气金属软管质量技术标准1 为规范（集团）公司户内用燃气金属软管采购管理，明确金属软管采购的质量要求，提高采购质量，促进金属软管的推广应用，特制定本技术标准。
2本标准适用于公称尺寸DN≤32，公称压力PN≤0.01Mpa固定安装的燃气灶具、燃气热水器等与燃气管道连接用不锈钢波纹软管。
3 金属软管的检验应符合CJ/T 197-2010《燃气用具用连接用不锈钢波纹软管》的要求及其引用规范的要求。
4 软管按其用途可分为以下2种：a)灶具连接用软管，见图1、图2、图3；1—螺纹阀， 2—软管， 3—密封圈， 4—灶具螺纹接头图1灶具用螺纹连接式软管1—胶管阀，2—软管，3—灶具胶管接头a）灶具用插入连接式软管b) Φ9.5胶管连接接头图2 灶具用插入连接式软管1—胶管阀，2—软管，3—灶具螺纹接头图3 灶具用组合连接式软管b) 燃气热水器连接用软管，见图4；1―燃气热水器，2―连接接头，3―密封圈，4―被覆管，5—螺纹阀图4 燃气热水器用螺纹连接式软管5 金属软管的规格按公称尺寸分为DN10、DN15、DN20。
灶具连接用软管常用长度尺寸宜为800mm、1000mm、1200mm、1500mm、1800mm、2000mm；燃气热水器连接用软管常用长度尺寸宜为300mm、400mm、500mm。
燃气灶软管安全宣传知识
燃气灶软管安全宣传知识一、燃具连接软管问题不容小觑，那么连接软管用什么样的才安全呢？国家标准《燃气工程项目规范》（GB55009-2021）规定，当家庭用户管道或液化石油气钢瓶调压器与燃具采用软管连接时，应采用专用燃具连接软管；软管的使用年限不应低于燃具的判废年限。
《家用燃气燃烧器具安全管理规则》（GB17905-2008）规定，燃具的判废年限：燃具从售出当日起，液化石油气和天然气热水器判废年限应为8年；燃具灶具的判废年限应为8年。
二、燃气软管的安全隐患有哪些？1.软管脱落。
一些用户在安全软管时未进行紧固，或是经过长时间使用，软管出现卡口锈蚀或松动情况，从而导致软管脱落漏气。
2.软管老化。
根据《燃气工程项目规范》GB55009-2021明确规定：软管的使用寿命不应低于燃具的判废年限。
如果使用时间过长，没有及时更换，很容易发生老化以及龟裂问题，进而导致软管漏气。
3.软管穿墙。
一些用户为追求装修美观，让燃气软管穿墙而过，但要注意的是，在墙中的软管极易因摩擦而导致破损、断裂和漏气，也不方便日常检查，会带来极大的安全隐患。
4.软管过长。
燃气软管长度一般不超过2米，如果软管过长，在地面上一旦被脚踏或是被刃具刺破，就很容易造成燃气泄漏事故。
三、如何防止燃气软管引发事故？1.定期自行检查。
定期自行检查燃气软管接口是否松动或漏气。
可以将肥皂水涂抹在胶管接口处，如出现连续气泡，则说明有燃气泄漏。
2.选用金属波纹管。
金属波纹管具有耐高温、不易脱落、防鼠咬、柔性好、使用寿命长等优点，大家可根据家里的实际情况，将橡胶软管更换为金属波纹管。
3.正确安装和更换。
如果有安装、更换燃气软管的需要，千万不要擅自改动，可以电话预约专业人员上门更换和安装。
BS669-2 中文版 燃气灶具用软管外层、接头和承窝接口资料
BS 669：Part 2：1997 燃气灶具用软管外层、接头和承窝接口。
使用第1、2及3类燃气的家用灶具波纹金属软管、封盖、接头和承窝接口规范第一部分：概论1.1 范围BS 669标准规定了家庭厨房用的金属波纹管，外层，末端接头，可快速分离的接头或承窝接口的最小要求。
这种煤气管入口压力不超过50mbar，可以使用1st, 2nd, 3rd, 三种家用燃气。
1.2 参考1.2.1 略1.2.2 略1.3 定义(标准BS1179：1967及BS1179：Part6中的有关定义，也同样使用于此标准)1.3.1 编织一层（或者多层）的圆柱形编织丝覆盖在软管上1.3.2 金属波纹软管气密金属软管，不包含末端接头和覆盖层。
1.3.3 覆盖层管状的外覆盖层，目的是为了改善软管的清洁度。
1.3.4末端接头与软管永久性固定连接，保证软管与其它管路接头连接时的气密性，可以是一个插头，或者是带有螺纹的活动接头，等。
1.3.5 末端接头组合与活动接头组合在一起的插头或承窝接口。
1.3.6软管连接带编织层的波纹状金属软管，附带接头，覆盖层等。
1.3.7 软管连接装配软管与配套接头的完整组合。
1.3.8 流量在标准条件下，通过软管的气流流量。
1.3.9 内径能自由通过软管的最大的球的直径。
1.3.10覆盖层材料用于覆盖软管的合成材料。
1.3.11总长水平自然伸直状态下，软管完整组合的总长度。
1.3.12 插头，承窝接口或可快速拆卸的接头供气系统内可提供快速安装及拆卸的两体式结构，插头是软管组合的一个末端接头。
承窝接口是当插头拆除后可以自行密封的装置。
1.3.13 协助管子安装的旋转接头。
不同意1.3.12定义描述的可以持续的围绕软管轴线旋转的永久固定在软管组合上不降低气密性的装置。
1.3.14 固定装置当外力超出软管组合最大允许承受张力时候限制软管组合移动的装置。
第二部分：软管连接2.1概论 2.1.1 尺寸一般软管的连接尺寸为1/4，3/8，1/2，3/4，1，11/4和11/2，符合BS21：1985 2.1.2 流量当通过指定压降空气时候流量不能少于表1给出的数值。
燃气炉具连接器CSA标准
炉具连接器和配件第一部分结构1.1范围1.1.1本标准适用于新式生产的气体炉具连接器，连接器的零件和材料都是未使用过的，其名义直径为1/4、3/8、1/2、5/8、3/4和1英寸，还有其管子两端有锥形螺蚊的连接器。
本标准适用于不超过一个名义长度为1.83m.的组装炉具连接器。
本标准列出的连接器是用于家庭和商业气体炉具的，安装之后就不经常拆除的。
基于本标准的目的，一条未使用过的连接器，包括端口部件，是没有被安装过的连接器。
1.1.2适用于本标准的炉具连接器被认为适合与天然气、人造煤气、混合煤气、液化石油气和液化石油气空气混合物使用。
1.1.3适用于本标准的炉具连接器是与管路系统连接使用的，该管路系统的可燃气压每平方英寸（3.5kPa）不超过1/2磅。
1.1.4如果本标准给予的一个测量数值是遵循一个等效值，那么第一个设定数值就被视为规范值。
1.1.5除非另有规定，否则本标准的所有PSI参考值被视为规范压力。
1.1.6附录A包括属于加拿大的供应品。
1.1.7附录B 包括在本标准涉及到的标准的清单，和从这些参考标准中取得的资料。
1.2测试样板1.2.1基于本标准下送检的连接器是具有代表性的生产样板。
1.2.2根据检测代理的规定，制造商需提供每一种名义尺寸、型号和材料的连接器样板的数量。
基于检测的目的，检测代理可以规定连接器样板的长度不超过1.83m.。
1.3材料1.3.1用于炉具连接器结构的材料需符合表格I的规定、在普通公差范围之内，且这些实情的证据需提供给检测代理。
1.3.2用于连接器外部结构的材料需具有防潮湿、防普通家用的化学药品和防食用油的特性，或者加上一涂层可以防止这些变质的发生。
1.3.3用于连接器内部结构的材料需具有防可燃气体的特性。
1.3.4配件材料、做工和设计的质量都要良好。
1.4管子结构金属管子需有相同的厚度（允许普通公差），但没有截面的这些管子的厚度小于0.254mm。
管子应没有变形、裂纹或其它缺陷。
家用燃具安装及检验验收记录
嵌入式燃气灶具与灶台连接处应做 好防水密封，灶台下面的橱柜应根 据气源性质在适当的位置开总面积 一 般 孔。 项 目 燃具与可燃的墙壁、地板和家具之 间应设耐火隔热层，隔热层与可燃 的墙壁、地板和家具之间间距宜大 于10mm。
使用市网供电的燃具应将电源线接 在具有漏电保护功能的电气系统上 应使用单相三极电源插座，电源插 座接地极应可靠接地，电源插座应 安装在冷热水不易飞溅到的位置。
家用燃具安装及检验验收记录 （CJJ94-2009）
工程名称
施工单位
分装应符合国家现行 标准《家用燃气烧器具安装及验 收规程》CJJ 12的有关规定。 燃气的种类和压力、燃具上的燃 气接口、进出水的压力和接口应 符合燃具说明书的要求。 主 燃气热水器采暖炉的安装应符合 控 规范要求。 项 当燃具与室内燃气管道采用螺纹 目 连接时，应按规范规定检验。
当燃具与室内燃气管道采用软管 连接时，软管应无接头；软管与 燃具的连接接头应选用专用接头， 并应安装牢固，便于操作。
燃具与电气设备、相信管道之间 的最小水平净距应符合规范规定
燃气灶具的灶台高度不宜大于80cm 燃气灶具与墙净距不得小于10cm； 与侧面墙的净距不得小于15cm； 与木质门、窗及木质家具的净距 不得小于20cm。
标准条号 6.2.1 6.2.2 6.2.3 6.2.4 6.2.5 6.2.6 6.2.7
6.2.8
6.2.9
6.2.10
编号 分项工程部位
施工单位自检
监理（建设）单位验收
自 检 结
技术负责人 果
验
收 年月日
结 质检员
论
技术负责人
年月日 检查员
项目负责人
监理（建设）负责人
使用市网供电的燃具应将电源线接 在具有漏电保护功能的电气系统上 应使用单相三极电源插座，电源插 座接地极应可靠接地，电源插座应 安装在冷热水不易飞溅到的位置。
家用燃具安装及检验验收记录 （CJJ94-2009）
工程名称
施工单位
分装应符合国家现行 标准《家用燃气烧器具安装及验 收规程》CJJ 12的有关规定。 燃气的种类和压力、燃具上的燃 气接口、进出水的压力和接口应 符合燃具说明书的要求。 主 燃气热水器采暖炉的安装应符合 控 规范要求。 项 当燃具与室内燃气管道采用螺纹 目 连接时，应按规范规定检验。
当燃具与室内燃气管道采用软管 连接时，软管应无接头；软管与 燃具的连接接头应选用专用接头， 并应安装牢固，便于操作。
燃具与电气设备、相信管道之间 的最小水平净距应符合规范规定
燃气灶具的灶台高度不宜大于80cm 燃气灶具与墙净距不得小于10cm； 与侧面墙的净距不得小于15cm； 与木质门、窗及木质家具的净距 不得小于20cm。
标准条号 6.2.1 6.2.2 6.2.3 6.2.4 6.2.5 6.2.6 6.2.7
6.2.8
6.2.9
6.2.10
编号 分项工程部位
施工单位自检
监理（建设）单位验收
自 检 结
技术负责人 果
验
收 年月日
结 质检员
论
技术负责人
年月日 检查员
项目负责人
监理（建设）负责人
商业用燃气用具及设施安装验收技术规范
商业用燃气用具及设施安装验收技术规范1范围本技术规范规定了商业用燃气灶具及设施的总则、术语和定义，灶具安装场所、灶具及连接管和排烟设施的安装、室内燃气管道安装、试验的相关技术要求、验收程序集方式。
本技术规范适用于城镇燃气商业用户计量总表或调压装置之后的室内燃气管道、燃气灶具、排烟设施、燃气泄露警报装置等安装及验收。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件其随后所有的修改单或修订版均不适用于本标准。
CJJ94 城镇燃气室内工程施工与质量验收规范3 总则3。
1 为保证商业用燃气灶具及设施安装工程质量，保障商业用燃气灶具场所的用气安全，特制定本技术规范。
3.2 承担商业用燃气灶具安装的单位应具有燃气管理部门核发的燃气燃烧器具安装维修资质，其作业人员应取得燃气管理部门核发的《职业技能岗位证书》。
承担室内燃气管道安装的单位应具有建设行政部门核发的燃气管道安装资质。
3。
3 商业用燃气灶具及设施安装质量资质应符合国家、省、市法规和技术标准规定的要求。
3。
4 商业用燃气灶具及设施安装工程验收合格后，燃气供应企业方可正式供气。
4 术语和定义4.1 商业用燃气灶具指宾馆、酒店、餐馆、公共食堂等公共场所使用的燃气中餐灶具等。
4.2 商业用燃气设施指宾馆、酒店、餐馆、公共食堂等公共场所使用的燃气计量总表或调压装置之后的室内燃气管道设施和为保证燃气灶具正常、安全使用而设置的室内进排风、排烟、燃气泄露报警装置等配套设施.4。
3 泄压面积避免爆炸时造成建筑主体结构遭受破坏而在建筑上设置的易于释放爆炸压力的轻质墙体、轻质屋盖、孔洞、或门窗等设施的面积。
4。
4燃气泄漏报警装置当燃气泄漏时能检测导并能发出警报的装置。
报警装置由气体探测器和报警控制器组成.4。
5室内燃气管道商业用户建筑物内容燃气计量总表或调压装置至灶前支管的燃气管道等设施。
一般由供气主管、灶前主管、灶前支管和放散管组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
BS 669：Part 2：1997 燃气灶具用软管外层、接头和承窝接口。
使用第1、2及3类燃气的家用灶具波纹金属软管、封盖、接头和承窝接口规范第一部分：概论1.1 范围BS 669标准规定了家庭厨房用的金属波纹管，外层，末端接头，可快速分离的接头或承窝接口的最小要求。
这种煤气管入口压力不超过50mbar，可以使用1st, 2nd, 3rd, 三种家用燃气。
1.2 参考1.2.1 略1.2.2 略1.3 定义(标准BS1179：1967及BS1179：Part6中的有关定义，也同样使用于此标准)1.3.1 编织一层（或者多层）的圆柱形编织丝覆盖在软管上1.3.2 金属波纹软管气密金属软管，不包含末端接头和覆盖层。
1.3.3 覆盖层管状的外覆盖层，目的是为了改善软管的清洁度。
1.3.4末端接头与软管永久性固定连接，保证软管与其它管路接头连接时的气密性，可以是一个插头，或者是带有螺纹的活动接头，等。
1.3.5 末端接头组合与活动接头组合在一起的插头或承窝接口。
1.3.6软管连接带编织层的波纹状金属软管，附带接头，覆盖层等。
1.3.7 软管连接装配软管与配套接头的完整组合。
1.3.8 流量在标准条件下，通过软管的气流流量。
1.3.9 内径能自由通过软管的最大的球的直径。
1.3.10覆盖层材料用于覆盖软管的合成材料。
1.3.11总长水平自然伸直状态下，软管完整组合的总长度。
1.3.12 插头，承窝接口或可快速拆卸的接头供气系统内可提供快速安装及拆卸的两体式结构，插头是软管组合的一个末端接头。
承窝接口是当插头拆除后可以自行密封的装置。
1.3.13 协助管子安装的旋转接头。
不同意1.3.12定义描述的可以持续的围绕软管轴线旋转的永久固定在软管组合上不降低气密性的装置。
1.3.14 固定装置当外力超出软管组合最大允许承受张力时候限制软管组合移动的装置。
第二部分：软管连接2.1概论2.1.1 尺寸一般软管的连接尺寸为1/4，3/8，1/2，3/4，1，11/4和11/2，符合BS21：1985 2.1.2 流量当通过指定压降空气时候流量不能少于表1给出的数值。
表格1 通过软管的流量软管连接的名义尺寸（进口处连接）直径（min）mm软管的总长mm长度的公差范围mm气流量（min）hm/3气压降（max）mbar1/4 6 1000 +55-150.3 0.583/8 8 1000 +55-150.6 0.581/2 10 1000 +55-151.3 0.583/4 15 1000 +55-153.0 0.581 20 1000 +55-155.0 0.5811/4 25 1000 +55-159.0 0.5811/2 32 1000 +55-1512.0 0.582.2 设计和尺寸2.2.1 波纹状金属丝软管软管应该没有圆周的连接点，应该由a) 无缝管或者b) 由单一纵向焊缝的管子来制造。
管子的折皱应该是环形的，有同样的高度和斜度，并且是沿着管子的长度连续的，除了在要求转换的终端。
在形成波纹以后，表面不能有任何瑕疵，例如：会导致产品提前损坏的划痕或者凹痕。
螺旋状的管子应该只能用于合并简单管子的转换部分的设计中。
转换部分应该用管件来支持，用焊接连接和机械管件。
2.2.2 编织软管连接可以是编织的也可以是是不编织的。
使用编织的地方要符合要求2.3.3和2.4.1的要求。
2.2.3 外套为了清洁的目的，一个平滑的外部合成材料的外套应该适合每一种软管连接。
这个外套应该：A）延伸到整个金属管子的所有部分，能够被弯曲，能紧密地用于端部的连接。
B）对于金属管子的性能没有不利的作用C）在配合以后有一个最小的壁厚0.5mmD）涂上黄赭色依据BS4800：1989，颜色编号08C35 或者10E5310E53（Sunflower Yellow）08C35（Fudge）2.2.4 尺寸软管连接装配尺寸如表2：2.3 材料2.3.1波纹状金属软管使用焊接接头，管子应该由下面几种材料制造：--等级号1.4306，1.4404，或者1.4541奥氏体不锈钢，如BS EN10088-2：1995规定的。
使用机加制成的末端接头，这个管子应该由下面两种情况制造：--等级号1.4306，1.4404，或者1.4541奥氏体不锈钢，如BS EN10088-2：1995描述的。
或者--不锈钢符合或者超过BS EN10088-2：1995中等级号1.4301的要求，在形成后真空退火。
成品，包括任何形式的管子部分，用符合BS 5903：1980，方法A进行测试。
2.3.2 外套外套的特性和他们的测试方法如表3所示。
外套要符合2.5.3的要求。
外套的材料损害软管或者外套本身。
非氯化的材料应该含氯化物最多不能超过50ppm。
对于由其他材料生产的外套，氯化物的含量不超过表3给出的含量，用CSIC测量。
这个被测外套模型的不带褶长度至少应为100mm，在60度的悬浊液中，浸泡24个小时后，测量液体中自由离子的含量。
注射：表面积的计算应该考虑到一个事实，滤取发生在内表面和外表面。
装配后，外套的最小壁厚为0.5mm。
2.3.3 编织当编制丝用在被焊接的地方，此编制丝应该完全用奥氏体不锈钢来生产，参见标准BS 1554：1990标准的316S31,321S31. 或者BS 6501：Part 1:1991 标准的304S31（最高0.045%的碳含量。
）当编制丝用在非焊接的地方，例如软管连接通过末端接头来连接，此编制丝应该完全用奥氏体不锈钢来生产，参见标准BS 1554 ：1990中的304S31. 或者完全用奥氏体不锈钢来生产，如BS 1554 ：1990标准的316S31,321S31. 或者BS 6501：Part 1:1991 标准的304S31（最高0.045%的碳含量。
）2.3.4 套圈当应用到套圈时候，材料应符合3.2.1 a条款要求的不锈钢，2.3.5 固定装置固定装置应能承受最小为500kg的拉力作用。
为保证其清洁应有覆盖层。
而且需要配备与其他装置连接的附件。
2.4 装配方法2.4.1 编织装配应该通过如下三种方法中其中的一种完成装配。
a) 编织丝应该穿过套圈，焊接在波纹管和套圈的一端，以使编织丝固定。
之后，将末端接头通过二次焊接到管子上。
在进行二次焊接之前，要去掉第一次焊接而产生的表面氧化物质。
b) 末端接头焊接到波纹管的一端，穿入编织丝。
将套圈套在编制丝上末端接头处。
之后，将编制丝和套圈同时与末端接头焊接。
二次焊接点和第一次焊接点有一定的距离，因此编织丝被牢牢的固定住。
c) 当采用通过机加的方式附带接头的设计时，编织丝也应该在机加的时候，同时被固定在末端接头上。
2.4.2 非编织装配当需要安装套圈时，套圈应该被安装在环绕管子四周的一端处。
之后，将套圈和管子焊接到末端接头上。
当采用向外展开的接头设计时，应该将末端接头通过机加的方式与金属管子连接。
见3.134。
2.5 性能2.5.1 要求当按照2.5.2测试时，软管连接应该满足2.5.2.2以及单独要求的2.5.2.3至2.5.2.7条款中的要求。
2.5.2 测试方法2.5.2.1 概述软管连接应该按照2.5.2.3到2.5.2.7描述的条款要求进行测试。
一个新的软管组合将在每一种测试中被使用。
在每个测试前和测试后，软管要被进行牢固性测试（条款2.5.2.2）和流量测试（条款2.1.2），并且符合其要求。
2.5.2.2 牢固性测试在内部承受3bar气压的时候，软管的泄漏量不超过15cm h/3。
在用2.5.2.3至2.5.2.7中给出的一个方法测试软管以后，外套拿掉以后，再做一次测试，内部承受3bar 气压时，软管的泄漏量不超过15cm h/3。
2.5.2.3 弹性测试软管应该放在一个圆柱模型上面，在每一端加上一个自由垂下的负荷。
模型的直径和负荷的大小看表4。
软管应该有足够的柔韧性使和圆柱模型的连接达到至少110度。
2.5.2.4 压溃测试去掉外套的软管50mm长，要承受均匀的100kg的变形载荷30s。
则连接部分不能变形，或者出现永久变形的标志。
2.5.2.5 耐火性测试去掉外套的软管会放到高温炉里30分钟，温度为500+/-10℃。
从炉里拿出来以后，软管应该符合稳固测试2.5.2.22.5.2.6 旋转弯曲疲劳测试装配好的软管安装在旋转弯曲疲劳测试仪器中。
如图1和表4所示。
将管子的一端末端接头固定，并且使管子的另一个末端接头与之成竖直分布，处在上方的末端接头应该可以想图1 所示一样，来回自由移动。
但是，两个末端接头都应该成水平方向。
而且，需要在管子下端放置一个底部平板，来支持本测试中，下方的软管分支。
软管会被施压2bar，然后再软管的轴向的平行面方向移动250mm，以40循环/分到50循环/分的速度来回移动。
如图1在失效前，循环不能少于5000。
从原来的位置移动250mm并且回来算一个循环。
在最大10循环/分的速度时，在失效前循环应该不少于2500。
2.5.2.7 扭力载荷测试装配好的软管安装在测试仪器中。
如图2所示。
每个末端接头的轴线应该是垂直方向的，并且两个轴线是互相平行的，以便这个连接形成一个U字形。
两个末端接头之间的距离标记为A，如表4中指定的数值。
旋转的一端（滑动端）应该坚固的连接在测试装置上，使软管的另一端能围绕它自由转动。
另一端接头应该安装在测试装置的十字头部。
，测试装置的十字头要在软管的轴线方向水平移动250mm，如图2从原来的位置移动250mm并且回来算一个循环。
在最大10循环/分的速度时，在失效前循环数应该不少于2500。
2.5.3 外套在测试2.5.2.3，2.5.2.6，2.5.2.7进行的过程中，外套应该紧紧地和接头安装在一起。
第三部分对末端接头和承窝接口的要求3.1 概述3.1.1 末端接头的基本设计。
软管连接的供气末端接头为插头或者符合BS21:1982标准的锥螺纹接头组合。
滑动接头应为末端接头的组成部分或者临近末端接头。
末端接头应为符合BS21:1985标准的锥螺纹固定结构。
3.1.2 表面处理表面要求光滑，无机加痕迹。
特别注意密封面的完好。
3.1.3 尖角要求无毛刺，尖角和金属屑。
3.1.4 机加的接头接头的螺纹需要满足表5中的最小锁紧扭力。
当按照条款3.3.7要求测试时候，如果用到连接材料，需要3.1.5.1 所有的承窝接口应该带有自动止回阀结构。
当处在旋转连接时，它们会起到防止继续旋转和进而导致分离的作用。
3.1.5.2 软管装配完成后，应该满足3.3.1中要求的气密性。
当插头和承窝接口部分分离时，它们应该可以自动阻止煤气流通。
例如通过弹簧作用。
3.1.5.3 插头和承窝接口的设计应该达到使相配件能够很好的与之结合的目的。
