九年级物理第十五章 单元练习2苏科版

苏教版九年级物理下册第十五章电功和电热同步练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、图所示为某品牌空调室外机铭牌，当空调正常工作时，下列说法中正确的是（）A．空调制热时比制冷时消耗的电能多B．空调制冷时每小时耗电为800kW·hC．室外机消耗的电能最大可达970WD．空调制热时比制冷时电流做功更快2、下列选项符合安全用电要求的是（）A．控制灯的开关可以安装在火线或零线上B．更换灯泡时先断开电源开关C．用湿布擦拭正在工作的电视机D．零线和地线都与大地相连，因此在家庭电路中可以不安装地线3、在如图所示的家用电器中，消耗电能主要是用来产生热量的是（）A．电熨斗B．台式电风扇C．电视机D．笔记本电脑4、标有“6V 1.5W”字样的小灯泡，通过它的电流随电压变化的关系图像如图所示。

若把这样的两只小灯泡串联接在8V的电源上，则此时每只小灯泡的电阻及功率为（）A．24Ω，0.67W B．24Ω，0.8W C．20Ω，0.96W D．20Ω，0.8W5、下列仪表中，专门用来测量电流做功的是（）A．电压表B．电能表C．电流表D．万用电表6、下列家用电器中，利用电流热效应工作的是（ ）A ．电饭锅B ．电视机C ．抽油烟机D ．电冰箱7、如图所示的四种现象中，符合安全用电原则的是（ ）A ．用湿布擦拭正在工作的台灯B ．在电路中同时使用很多电器C ．洗衣机的金属外壳安装接地线D ．在电加热器上烘烤衣服8、灯1L 上标有“220V 40W ”，灯2L 上标有“220V 100W ”。

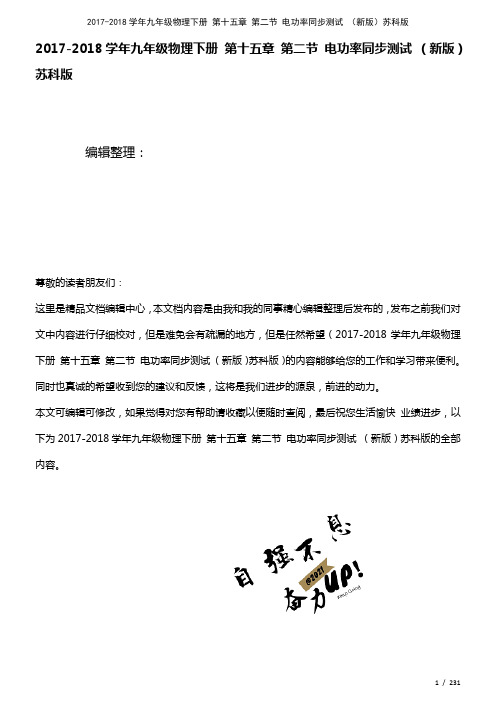

2017-2018学年九年级物理下册第十五章第二节电功率同步测试（新版）苏科版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2017-2018学年九年级物理下册第十五章第二节电功率同步测试（新版）苏科版）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2017-2018学年九年级物理下册第十五章第二节电功率同步测试（新版）苏科版的全部内容。

电功率一、单选题（共10题；共20分）1。

下列各组仪器中,可以用来测量功率的是（）①电能表和秒表；②电能表和电压表; ③电能表和电流表；④电流表和电压表．A. ①②B。

③④C. ①④D. ②③④2。

如图所示，当开关闭合时，电压表V1、V2的示数分别为10V和4V,已知电动机M的线圈电阻为1Ω,R是阻值为4Ω的定值电阻，下列结论正确的是（）A. R两端的电压为6VB. 通过电动机的电流为6AC。

电阻R消耗的电功率为144W D. 电动机消耗的电功率为6W3.标有“220V 100W”字样的家用电器正常工作时的电功率（)A。

大于100瓦 B. 小于100瓦 C. 等于100瓦D。

等于220瓦4.将规格为“6V 3W”的灯L1和规格为“6V 6W”的灯L2串联在电压为6V的电路中，忽略灯丝电阻变化,则下列说法正确的是（）A。

L1与L2灯丝电阻之比为1：2 B。

L1灯与L2灯实际功率之比为1：2C。

两灯均不能正常发光，灯L2更亮些 D. 两灯消耗的总功率为2W5。

如图中的几种用电器的额定功率最接近100W的是( )A. 电扇B. 计算器C。

便携式收音机 D. 电饭锅6。

智能手机在现代生活中的作用越来越重要,频繁的使用会导致它的电能消耗很快，当手机“电量"所剩无几时，通常可以将其设置成“省电模式”来延长使用时间，这是通过以下哪种方式实现的（）A. 增大电池电压B。

九年级物理第十五章《电功和电热》单元检测卷（满分100分，时间80min）一、单选题(每小题3分，共42分)1．下列说法正确的是（）A．家用冰箱的电流约为1×105A B．空调的功率约为100WC．教室内的电灯两端电压为220V D．小红家每个月约消耗2000J的电能2．关于电功和电功率，下列说法中正确的是（）A．用电器工作时的电功率一定等于它的额定功率B．电流通过用电器所做的功越多，电功率一定越大C．额定功率越大的用电器，电流通过它所做的电功一定越多D．电功率是表示电流做功快慢的物理量3．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（）A．甲灯的实际功率是一定的B．将乙灯接入110V电路中，它的实际功率为50WC．两灯均正常发光时，相同时间内乙灯消耗的电能较多D．两灯均正常发光时，乙灯灯丝电阻较大4．如图所示，电源两端的电压不变，闭合开关S1，再闭合开关S2（各元件均完好）。

则闭合开关S2前后，下列描述正确的是（）A．灯L1实际电功率变大B．灯L2实际电功率变大C．电压表和电流表示数之比不变D．电路总功率变小5．下列不符合安全用电要求的是（）A．发现电线绝缘皮破损要及时更换B．接入电路中的保险丝越粗越好C．发现有人触电，及时拉闸断电D．有金属外壳的用电器要用三脚插头接入地线6．额定电压相等的甲、乙两灯，串联后接在电路中，甲灯比乙灯亮。

下列说法正确的是（）A．串联时乙灯的实际功率较大B．串联时甲灯的电阻较小C．串联时乙灯的实际功率较小D．并联时甲灯的电阻较小7．如图分别是小明家上月初和月末的电能表的表盘，表盘上“1600imp/(kW ⋅ h)”表示每消耗1kW h⋅的电能指示灯闪烁1600 次，下列选项中正确的是（）A．小明家上月消耗的电能为911kW·hB．小明家干路中的电流不得超过10AC．若电能表指示灯闪烁800imp，则电路消耗的电能为0.5JD．若只让电饭煲工作20min，指示灯闪烁320 次，则电饭煲的功率为600W8．为了乘客的安全，飞机上严禁携带额定电池容量超过“160W·h”的充电宝，小吴的充电宝上标有“5V 10000mA·h”字样，下列判断正确的是（）A．“160W·h”表示电功率的大小B．充电宝给手机充电时，充电宝把电能转化为化学能C．小吴可以带充电宝上飞机D．给充电宝充电时充电宝是电源9．（2021·湖北襄阳·九年级期中）要使电热器在单位时间产生的热量减少一半，应该（）A．让它两端的电压减少一半B．使它的电阻减少一半C．让通过它的电流减少一半D．使它的电阻和两端电压同时减少一半10．如图所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是（）A．灯泡L2发生了断路B．灯泡L2发生了短路C．由于灯泡L2的电阻较大，其实际功率较小D．由于灯泡L2的电阻较小，其实际功率较小11．图是一个油量表的示意图，滑动变阻器规格为“20Ω1A”。

苏教版九年级物理下册第十五章电功和电热专题训练考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、下列物理量中，以科学家的名字焦耳作为单位的物理量是（）A．电压B．电功C．电阻D．电功率2、下列家用电器中，主要利用电流热效应工作的是（）A．电风扇B．洗衣机C．电饭煲D．电冰箱3、下列有关家庭电路和安全用电的说法中，正确的是（）A．家庭电路中的空气开关与插座是并联的B．使用试电笔测火线时，手指千万不能碰到笔尖C．经验证明，只有36V的电压对人体才是安全的D．家庭电路中只有发生短路，才会使电路中的电流过大4、空气质量指数是反应和评价空气质量的重要指标，下表中空气质量等级按照空气质量指数划分。

如图甲是环保项目学习小组设计的空气质量检测仪的电路原理图，用电流表显示空气质量指数。

电源两端的电压为18V，且保持不变，定值电阻R0的阻值为100Ω，气敏电阻R的阻值与空气质量指数K的关系图像如图乙所示。

下列判断中正确的是（）A．空气污染的程度越小，电路中的电流越小B．气敏电阻R的阻值随空气质量指数增大而增大C．电路中电流为0.1A时，对应的空气质量等级为优D．当空气质量指数为300时，R0消耗的电功率为2.25W5、图甲所示电路中，电源两端电压保持不变，R1为定值电阻，R2为滑动变阻器，闭合开关S，当滑动变阻器R2的滑片P从一端移动到另一端时，电流表示数I与电压表示数U的关系如图乙所示，下列说法中正确的是（）A．电源电压为5VB．滑动变阻器R2的最大阻值为10ΩC．当电流表示数为0.1A时，定值电阻R1消耗的电功率为0.5WD．当电流表示数为0.6A时，电路消耗的总电功率为3.6W6、下列仪表中，专门用来测量电流做功的是（）A．电压表B．电能表C．电流表D．万用电表7、关于如图所示的实验，下列说法中错误的是（）A．该实验研究的是电流的热效应，实验中要控制两烧瓶中煤油的质量相同B．实验中串联的目的是为了控制通过两电阻丝的电流相同C．该装置是探究电流产生的热量与电流大小的关系D．实验中是通过观察温度计示数的高低来判断电流通过导体时产生热量的多少8、将两只额定电压相同的小灯泡L1、L2串联在电路中，如图所示。

苏教版九年级物理下册第十五章电功和电热单元测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图电源电压恒定。

闭合开关S，滑动变阻器滑片P向右移动，则开关闭合后，下列关于电路的说法正确的是（）A．灯泡L变亮B．灯泡L变暗C．电流表示数不变D．电压表示数变大2、将两只不同规格的灯泡接在如图所示的电路中，闭合开关S1、S2后，下列说法中正确的是（）A．电流表测量干路电流B．L1与L2的亮度一定相同C．通过L1和L2的电流一定相等D．只断开S2，L1发光L2不发光3、小军同学在调查家里用电器的铭牌时，发现不同的用电器功率一般不同，电水壶标有“1200W”字样，电风扇标有“50W”字样。

下列说法中正确的是（）A．电水壶消耗的电能一定多B．电风扇正常工作时，其实际功率小于50WC．电水壶接在110V电压下工作时，其实际功率为600WD．电水壶和电风扇都正常工作时，电流通过电水壶做功更快4、图所示的用电器中，利用电流热效应工作的是（）A．笔记本电脑B．电视机C．电暖气D．电风扇5、下列物理量中，以科学家的名字焦耳作为单位的物理量是（）A．电压B．电功C．电阻D．电功率6、在国际单位制中，电流的单位是（）A．A B．V C．ΩD．J7、下列数据中，最接近实际情况的是（）A．一节新干电池的电压约为2.5VB．普通家用台灯正常工作时的电流约为2AC．教室里吊扇的功率约为80WD．厨房里的电磁炉正常工作1h消耗的电能约为360J8、如图所示是家用电吹风的工作原理图，圆弧形触片可置于A、B、C三处，电吹风工作时可以吹出热风也可以吹出凉风，下列说法正确的是（）A．电风扇工作时将机械能转化为电能B．电热丝选材时要选择导电性能好的铜丝C．圆弧形触片置于A处时电风扇和电热丝串联D．圆弧形触片置于B处时电吹风吹凉风9、在国际单位制中，电功率的单位是（）A．安培B．瓦特C．焦耳D．欧姆10、如图所示的电路中，电源两端的电压恒定不变，开关S1和S2为联动开关（同时断开或闭合），R1、R2、R3为三个定值电阻，其中R1∶R2＝1∶3；R2＝R3。

第十五章综合测试一、单选题1.如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是（）A.灯泡L变亮B.电压表示数变大C.电流表A示数变小D.电路消耗的总功率变大12.关于家庭电路和安全用电，下列选项中正确的是（）A.家庭电路中必须安装保险丝或空气开关B.在未断开电源开关的情况下更换灯泡C.我国家庭电路的电压值为380 VD.用湿布擦拭正在工作的台灯3.如图所示的家庭电路中，闭合开关S，灯泡正常发光，用试电笔测试灯座里的两个接线柱B、C时试电笔的发光情况是（）A.B处亮、C处不亮B.C处亮、B处不亮C.都亮D.都不亮4.去年夏天以来，嘉兴市的电力供应不断告急，拉闸现象严重影响了生产和居民的正常生活，据测定，1度电能使公交电车行使1.5公里，在居民家中，1度电可使40瓦的电灯正常发光（）A.40小时B.25小时C.1/40小时D.90小时5.关于家庭电路和安全用电，下列说法正确的是（）A.家庭电路中必须安装保险丝或空气开关B.在未断开电源开关的情况下更换灯泡C.我国家庭电路的电压值为380 VD.使用试电笔时，手指不能碰到笔尾的金属帽，以免触电6.家庭电路中，关于空气开关正确的是（）A.只是家庭电路的总开关B.是家庭电路的某用电器开关C.代替了闸刀开关和熔丝D.跟漏电保护器作用相同7.下列数值最接近实际情况的是（）A .中学生100 m 短跑成绩约为7 sB .人的正常体温是39 ℃C .一个中学生从一楼走上二楼做的功约150 JD .家用电冰箱正常工作电流约1 A8.一盏10 W 灯泡两端的电压是2.5 V ，在半小时内通过灯泡的电荷量是（ ） A .7 200库B .450库C .45库D .72库9.有两只分别标有“6 V 3 W ”和“9 V 3 W ”的小灯泡1L 、2L ，不考虑温度对灯丝电阻的影响，下列说法正确的是（ ）A .1L 和2L 正常工作时的电流一样大B .1L 和2L 串联在一起同时使用时，两灯一样亮C .1L 和2L 并联在一起同时使用时，两灯消耗的功率一样大D .将1L 串联在一个12Ω的电阻，接在电源电压为12V 的电路中，1L 也能正常发光10.标有“220 V 100 W ”的甲灯和“220 V 40 W ”字样的乙灯（不考虑温度对灯丝电阻的影响），它们的电阻（ ） A .甲灯大B .乙灯大C .一样大D .无法判断11.假设导体没有电阻，当用电器通电时，下列说法正确的是（ ） A .白炽灯仍然能发光 B .电动机仍然能转动 C .电饭锅仍然能煮饭D .电熨斗仍然能熨衣服12.在图的做法中，符合安全用电原则的是（ ）A .在电线上晒湿衣服B .使用绝缘皮破损的插头C.同时使用大功率的用电器D .不靠近高压电13.标有“2400 Ω 40 W ”和“2400 Ω 20 W ”的两个定值电阻，串联起来接在220伏特的电路上，则它们在相同的时间内产生的热量之比为（ ） A .1:2B .2:1C .1:1D .1:414.如图所示，是研究电流热效应的部分实验电路，甲电阻丝的阻值小于乙电阻丝的阻值。

苏科版九年级物理第15章电功电热单元测验卷班级_____ 姓名________ 学号_____一、选择题（每题2分，共24分）1.下列选项中，不是功率单位的是 ( ) A ．W B ．kW C ．J/s D ．kW ·h2．下列家用电器中，属于电热器的是：（ ）A ．电烙铁B ．电风扇C ．电视机D ．电冰箱 3．电灯的亮度主要取决于 ( )A ．电功大小B ．额定电压大小C ．额定功率大小D ．实际功率大小4．小刚利用电能表测某家用电器的电功率．当电路中只有这个用电器工作时，测得在15分钟内，消耗电能0.3千瓦时，这个用电器可能是 （ ） A ．空调器 B ．电冰箱 C ．电视机 D ．白炽灯5．有两盏灯，甲灯上标有“36V 60W ”，乙灯上标有"220V 60W ”，当它们分别在其额定电压下发光时，会看到 （ ）A ．甲灯比乙灯更亮B ．乙灯比甲灯更亮C ．两盏灯一样亮D ．无法确定哪盏灯更亮 6．一个灯泡的灯丝烧断了，把断了的灯丝搭在一起，灯泡会更亮，其原因是：（ ） A ．灯丝电阻增大，功率增大 B ．灯丝电阻减小，功率增大 C ．灯丝两端电压增大，功率增大D ．灯丝中电流增大，功率减小7．将一台“220V 100w ”的电风扇、一个“220V 100W ”的充电器、一把“220V 100W ”的电烙铁分别接到220V 的电源上，在相同的时间内，电流通过它们产生的热量最多的是：（ ） A ．电烙铁 B ．充电器 C ．电风扇 D ．一样多8．如图所示，闭合开关，将滑动变阻器的滑片向上滑动时，观察到的现象是 （ ） A ．灯泡变暗，电压表示数变大 B. 灯泡变亮，电压表示数不变C ．电路消耗的总功率变小，电压表示数不变 D. 电路消耗的总功率变大，电压表示数变大9．家庭电路的室内电路组成顺序是 ( )A ．电能表、总开关、用电器、保险盒B ．总开关、电能表、保险盒、用电器C ．电能表、总开关、保险盒、用电器D ．电能表、保险盒、总开关、用电器10．某电动机线圈的电阻为R ，正常工作时两端的电压为U ，通过的电流为I ，则该电动机工作时，输出的最大机械功率为 （ ）A ．UIB ．I 2RC ．UI ＋I 2RD ．UI －I 2R11．小华将额定电压相同的两只小灯泡L 1、L 2串联在电路中，如图所示。

苏科九年级物理第十五章《电功率》单元训练一、选择题1、如下图是两定阻电阻A和B的电流与电压关系图象，假设将两电阻A和B串联后接在3V电源两端．以下结论正确的选项是〔〕A．经过B的电流是经过A的电流的二分之一 B.B两端电压和A两端电压相等C． B的电阻是A的电阻两倍 D. B的电功率是A的电功率的四倍1题2题2．如下图两个灯泡L1、L2阻值区分为6Ω和10Ω，闭合开关后的现象是〔〕A．经过两灯泡的电流I1：I2=3：5 B．灯泡两端的电压U1：U2=3：5C．灯泡的电功率P1：P2=5：3 D．灯泡L1比L2暗3．如图甲所示的两个电流表均为学校实验室里常用的电流表〔如图乙所示〕．闭合开关后，两电流表的指针都正常偏转且偏转角度相反，此时灯L1和L2的所消耗的电功率P1和P2的比值为〔〕A．4：1 B．1：4 C．5：1 D．1：5A．经过R1与R2的电流之比为2：1 B． R1与R2的总电阻为15ΩC． R1与R2两端的电压之比为1：1 D．R1与R2消耗的电功率之比为1：14题6题5、甲、乙两用电器电功率之比为1:2,通电时间之比为3:4，那么消耗电能之比为:〔〕A. 1:2B. 3:8C. 3:4D. 2:36.甲、乙两个电阻的U-I图线如下图，假定把两个电阻串联接在同一电路中，以下说法正确的选项是〔〕A.甲的电阻值小于乙的电阻值B.经过甲、乙两个电阻的电流之比是2:1C.甲、乙两个电阻两端电压之比是2:1D.甲、乙两个电阻的电功率之比是1:47．将〝6V3W〞和〝6V 6W〞的两只灯泡L1和L2串联后接在电源两端，不思索温度对灯丝电阻的影响，那么〔〕A．电源电压为12V时，两只灯泡均能正常发光B．两个灯泡发光时，灯泡L2比灯泡L1亮一些C．灯泡发光时，电路中允许经过的最大电流为1A D．灯泡L1正常发光时，灯泡L2的实践功率是1.5W8. 如下图,电源电压坚持不变,电阻R1=R2=R3=10Ω。

第十五章电功和电热综合素质评价（二）时间: 45分钟满分: 100分一、选择题(每题3分，共30分，每题只有一个选项正确)1．以下家用电器中，消耗的电能主要转化为机械能的是()A．洗衣机B．电饭锅C．电烤箱D．日光灯2．张华家记录7月初电能表示数为1 532.7 kW·h，电能表的部分参数及8月初的示数如图所示，下列说法正确的是()A．电能表是测量用电器电功率的仪表B．张华家7月初至8月初消耗的电能是1 005 kW·hC．电能表上的“220 V”表示这个电能表应该在220 V的电路中使用D．若电能表转盘在10 min内转过250转，则用电器的总功率为1 kW 3．在生活中，我们会遇到这些情况：①开关中的两个线头相碰；②插头中的两个线头相碰；③电路中增加了大功率的用电器；④户外输电线绝缘皮损坏．上述情况中，可能引起家庭电路保险丝熔断的是()A．①②B．②③C．②④D．①④4．[2024镇江一模]电阻为R的某型号风扇，连接在电压为U的电路上，若通过的电流为I，工作时间为t.则计算电流通过电风扇产生的热量，下面公式选用正确的是()A．Q＝UIt B．Q＝U2R t C．Q＝I2Rt D．都可以5．如图为一条刚装好的民用照明电路，在装保险丝之前，先将规格为“220 V40 W”的白炽灯L0接在火线要装保险丝的两个接线柱上，当只闭合S1时，L0和L1都呈暗红色；当只闭合S2时，L0不亮；当只闭合S3时，L0正常发光．下列判断正确的是()A．L1所在支路短路B．L3所在支路正常C．L2所在支路短路D．L3所在支路短路6．如图所示，电源电压为6 V保持不变，甲、乙两个小灯泡分别标有“6 V 3 W”和“6 V 6 W”字样(假设灯丝电阻不变)．当开关S闭合后，两灯均能发光，下列判断正确的是()A．若①③为电压表、②为电流表，电压表①的示数比③大B．若①③为电压表、②为电流表，甲灯的实际功率比乙灯小C．若①③为电流表、②为电压表，电流表①的示数比③小D．若①③为电流表、②为电压表，甲灯的实际功率比乙灯大7．如图所示电路，下列有关说法正确的是()A．两灯泡的电压相同，但与吹风机的电压不同B．由于用电器消耗电能，所以流回的电流将小于3 AC．两只相同灯泡的亮度相同D．由于通过吹风机的电流大，所以它产生的热量一定多8．如图甲所示是一种自动测定油箱内油量的装置，油量表量程为0～0.6 A，R2是阻值均匀的滑动变阻器，其最大阻值为20 Ω，R1是定值电阻，电源电压恒定为12 V．油箱内油面最高时，R2滑片在最下端b，油量表恰好满偏；油箱内没有油时，R2滑片在最上端a，油量表示数最小，已知电路中总电阻的与油箱中油的体积V的变化关系图线如图乙所示．下列说法不正确倒数1R总的是()A．定值电阻R1的阻值为20 ΩB．电路中的最小电功率为3.6 WC．若在R1两端并联电压表，用电压表作为油量表也可正向反映油量变化D．图中油量表的刻度是不均匀的9．某同学家中有一个标有“220 V 1 100 W”的即热式水龙头，其电阻为R0，他发现冬天水温较低，春秋两季水温较高，于是他改装了电路，增加了两个相同的发热电阻R、两个指示灯(指示灯电阻不计)和单刀双掷开关S2.其中，开关S2可以同时与a、b相连，或只与c相连，使其有高温和低温两挡，如图所示．正常工作时高温挡和低温挡工作的总电流之比为4∶1，下列说法正确3的是()A．改装前，正常加热1分钟产生的热量是6.6×103 JB．改装后，高温挡工作时绿灯亮C．R的阻值为44 ΩD．改装后，低温挡的电功率为275 W10．在如图所示的电路中，电源电压保持不变，小灯泡额定电压为8 V，不考虑灯丝电阻随温度的变化．闭合S1，断开S2，当滑动变阻器的滑片在a、b端之间移动的过程中，电压表示数变化范围是0～8 V，电流表示数变化范围是0.8～2.4 A；闭合S2，断开S1，当滑动变阻器的滑片在中点时小灯泡正常发光．下列说法正确的是()A．电源电压为8 VB．闭合S1，断开S2，R2消耗电功率的最小值为6.4 WC．闭合S2，断开S1，R1两端电压变化范围为4～6 VD．闭合S2，断开S1，整个电路消耗的电功率范围为6.4～9.6 W二、填空题(每空2分，共22分)11．小明和小红一起去商场选购电热水壶，商场售卖的甲、乙两款电热水壶的额定电压均为220 V，额定功率分别为800 W和1 500 W．小明从安全用电的角度考虑，他应选购的电热水壶是________(填“甲”或“乙”)；小红认为应选购另一款电热水壶，她作出该选择的理由是_______________________________________________________________．12．在如图所示的电路中，电源电压不变，电阻R1＝5 Ω，R2＝10 Ω，R＝5 Ω.当开关S接1时，电流表的示数为0.6 A，此时R1两端的电压是________V；当开关S接2时，电流表的示数为________A，电阻R消耗的电功率是________W.13．夜晚在户外开展施工活动时，可利用无人机悬停在空中进行照明，如图所示．无人机先让LED灯发光，再启动电动机升空，则LED灯和电动机在电路中是________(填“串”或“并”)联的；LED灯主要由____________(填“半导体”“导体”或“超导体”)材料构成；已知无人机电池的额定电压为15 V，电池容量为7 500 mA·h，则该无人机的电池充满电后储存的电能为________J. 14．如图甲，R0为定值电阻，灯L标有“3 V 1.5 W”字样，电源电压U保持不变．闭合开关S，滑动变阻器R的滑片从某一位置移到某一端的过程中，其接入电路的阻值改变了ΔR，电路消耗的总功率改变了ΔP，同时三个电表示数均发生变化．图乙中有OA、AB和BC三段图像，其中有两段反映了上述滑动变阻器滑片移动过程中电压表V1、V2示数与电流表A示数的对应关系．5(1)滑动变阻器R接入电路的阻值改变量ΔR大小为________Ω.(2)电源电压U等于________V.(3)电路消耗的总功率改变量ΔP大小为________W.三、作图题(6分)15．如图是居民楼道照明电路，光控开关S1白天断开，声控开关S2无人时断开，只有夜间有人时，光控开关和声控开关才都闭合，电灯发光．请用笔画线代替导线补全电路图，注意符合安全用电原则．四、实验探究题(18分)16．在“测量小灯泡电功率”的实验中，电源电压恒为3 V，小灯泡L的额定电压为2.5 V，滑动变阻器的规格为“20 Ω 1 A”．(1)电学兴趣小组的同学连接好如图甲所示的电路后，闭合开关之前，滑动变阻器的滑片应置于________(填“M”或“N”)端．(2)闭合开关后，发现小灯泡不亮，电流表示数为0，电压表示数为3 V，你认为产生该现象的原因是______________发生了断路．(3)排除故障后小明移动滑动变阻器的滑片过程中，测量出了4组实验数据，描点并绘制出了通过滑动变阻器的电流I随其两端电压U变化的图像，如图乙所示，小灯泡的额定功率为________W.(4)同组的小英通过计算发现曲线上所标出的五个点中，E点并不是实验直接测得的数据，她的理由是______________________________________________．(5)若将滑动变阻器替换成与L相同的小灯泡，则电路消耗的总功率为________W.(6)另一小组的同学设计了如图丙所示的电路，来测量另一只灯泡L0的额定功率(已知灯泡的额定电压为U额)，R0阻值已知．①断开开关S3，闭合开关S1、S2，调节滑动变阻器滑片P，使得电流表示数为________(用字母表示)，此时灯泡正常发光．②保持滑动变阻器滑片P位置不变，断开开关S2，闭合开关S1、S3，记下电流表的示数为I.③灯泡额定功率的表达式P额＝____________(用字母U额、I、R0表示)．在步骤②中，若无意中将滑动变阻器的滑片P向右移了少许，则他测得的电功率将偏________．五、计算题(24分，写出必要的文字说明及解题过程)17．随着生活质量的提升，各类空气炸锅、电烤箱、烧烤炉走进了千家万户，小明家新买了一个三挡位的电烤箱，小明研究电烤箱加热板部分，画出了其简化电路如图甲所示，R1、R2是定值电阻，可通过旋转开关实现高、中、低挡位切换．电烤箱的相关参数如表格所示，则：7高温挡功率中温挡功率800 W低温挡功率440 W(1)电烤箱在低温挡正常工作时的电流是多少？(2)电烤箱中R2的阻值是多少欧姆？(3)若在用电高峰期，家庭电路的实际电压会降低，电烤箱在中温挡工作3 min能使图乙中的电能表(不受电压影响)表盘转动105转，则此段时间中温挡实际电功率是多少？(4)电烤箱在中温挡正常工作2 min，它能将质量为1 kg，初温为20 ℃的蛋糕液加热到多少摄氏度？[不计热量损失，蛋糕液的比热容取2.2×103 J/(kg·℃)]9 答案一、选择题6．C 点拨：由题意可知，R 甲＝U 甲2P 甲＝(6 V)23 W ＝12 Ω，R 乙＝U 乙2P 乙＝(6 V)26 W ＝6 Ω.若①③为电压表，②为电流表，两灯串联，①测乙灯两端电压，③测甲灯两端电压，由U ＝IR 可知，乙灯两端的电压比甲灯小，乙灯的实际功率比甲灯小，故A 、B 错误；若①③为电流表，②为电压表，两灯泡并联，两灯电压相等，R 甲＞R 乙，通过甲灯的电流比乙灯小，根据P ＝U 2R 可知，甲灯的实际功率比乙灯小，故C 正确，D 错误．8．D 点拨：当油箱内油面高度最高时，R 2滑片在最下端，油量表指针满偏，说明电路中的电流为0.6 A ，此时电路中只有R 1工作，所以R 1的阻值R 1＝U I 最大＝12 V 0.6 A ＝20 Ω，故A 正确；R 2的滑片在最上端时，滑动变阻器的阻值全部接入电路，电阻R 1与滑动变阻器串联，总电阻R ＝R 1＋R 2＝20 Ω＋20 Ω＝40 Ω，由I ＝U R 可得，电路中的最小电流I 小＝U R ＝12 V 40 Ω＝0.3 A ，则最小电功率P 小＝UI 小＝12 V ×0.3 A ＝3.6 W ，故B 正确；若在R 1两端并联电压表，当油量增多时，滑片向b 端移动，R 2接入电路阻值变小，根据串联分压规律，R 1两端电压变大，即电压表的示数变大，用电压表作为油量表可正向反映油量变化，故C 正确；由图乙可知，1R 总与V 油成一次函数关系，则1R 总＝kV ＋b (其中k 、b 均为常数)，由欧姆定律可得，I ＝U R 总＝U (kV ＋b )，因为U 、k 、b均为常数，所以电路中电流与1R 总成一次函数关系，与油的体积也是一次函数关系，所以油量表的刻度是均匀的，故D 错误．故选D.9．C 点拨：改装前，Q ＝W ＝Pt ＝1 100 W ×1×60 s ＝6.6×104 J ，故A 错误；改装后，当开关S 1闭合、S 2接c 时，R 0、R 与绿灯串联，电路中的总功率最小，水龙头处于低温挡，绿灯亮；当开关S 1闭合、S 2接a 、b 时，R 与红灯串联后与R 0并联，根据并联电路的特点可知，此时电路中的总电阻最小，总功率最大，水龙头处于高温挡，红灯亮，故B 错误；R 0＝U 2P ＝(220 V)21 100 W ＝44 Ω，P 高温P 低温＝U 2R ＋U 2R 0U 2R ＋R 0＝41，解得：R ＝R 0＝44 Ω，故C 正确；R 、R 0的串联总电阻 R 总＝R ＋R 0＝44 Ω＋44 Ω＝88 Ω，改装后，低温挡的电功率P 低温＝U 2R 总＝(220 V)288 Ω＝550 W ，故D 错误．故选C. 10．C 点拨：当闭合开关S 1、断开开关S 2时，R 1和R 2串联，电源电压U ＝I 大R 2＝2.4 A ×R 2 ①，当滑片位于a 端时，滑动变阻器接入电路阻值最大，此时电路中的电流最小，电压表的示数最大，电源电压U ＝U 1＋I 小R 2＝ 8 V ＋0.8 A ×R 2 ②，由①②可得U ＝12 V 、R 2＝5 Ω，故A 错误；当闭合开关S 1、断开开关S 2时，R 1和R 2串联，R 1接入电路的电阻最大时，电路中电流最小I 小＝0.8 A ，则R 2功率最小值P 2小＝I 小2R 2＝(0.8 A)2×5 Ω＝3.2 W ，故B 错误；滑动变阻器的最大阻值R 1＝U 1I 小＝8 V 0.8 A ＝10 Ω，闭合开关S 2，断开开关S 1时，R 1和小灯泡串联，当滑动变阻器的滑片在中点时小灯泡正常发光，滑动变阻器两端的电压U 1′＝U －U L ＝12 V －8 V ＝4 V ，则电路中的最11 大电流I 大′＝U 1′R 1′＝ 4 V 10 Ω×12＝0.8 A ，此时整个电路消耗的电功率最大，则 P 大＝UI 大′＝12 V ×0.8 A ＝9.6 W ；R L ＝U LI 大′＝8 V 0.8 A ＝10 Ω，当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，灯泡两端的电压最小，电路消耗的电功率最小，电路中的最小电流I 小′＝U R 1＋R L ＝12 V 10 Ω＋10 Ω＝0.6 A ，此时滑动变阻器两端的电压U 1″＝I 小′R 1＝0.6 A ×10 Ω＝6 V ，所以，R 1两端电压变化范围为4～6 V ，故C 正确；电路消耗的最小电功率P 小＝UI 小′＝ 12 V ×0.6 A ＝7.2 W ，所以，整个电路消耗的电功率范围为7.2～9.6 W ，故D 错误．故选C.二、填空题11．甲；乙电热水壶的电功率大，烧水快12．3；0.4；0.8 13．并；半导体；4.05×10514．(1)7.5 (2)13 (3)1.3 点拨：由图甲可知，闭合开关，灯泡、滑动变阻器、定值电阻串联接入电路，当滑动变阻器接入电路的阻值不为零时，由串联电路的电压特点可知电压表V 2的示数大于电压表V 1的示数；由P ＝UI 可得灯泡正常发光时的电流I L ＝0.5 A ，所以通过该电路的最大电流为0.5 A ，且灯泡的电阻是变化的，所以，综合以上分析可知，BC 为电压表V 1随电流表A 示数变化的图像，AB 为电压表V 2随电流表A 示数变化的图像，根据题意和图像可知，滑动变阻器R 的滑片从某一位置移到某一端的过程中，电流从0.4 A 增大为0.5 A ，说明滑动变阻器的滑片是向左移动的，滑动变阻器滑片移到最左端时，灯泡L 和定值电阻R 0串联，此时灯泡正常发光，两电压表都测灯泡两端的电压，即为3 V ，电源电压U ＝U L ＋U 0＝3 V ＋0.5 A ×R 0…①，滑动变阻器滑片在中间某一位置时，灯泡、滑动变阻器和定值电阻R 0串联，滑动变阻器接入电路的阻值R ＝U 2－U L ′I＝5 V －2 V 0.4 A ＝7.5 Ω，即ΔR ＝7.5 Ω－0 Ω＝7.5 Ω；电源电压U ＝U 2＋U 0′＝5 V ＋0.4 A ×R 0…②，联立①②可得R 0＝20 Ω，U ＝13 V ，电路消耗的总功率的变化量ΔP ＝UI L －UI ＝13 V ×0.5 A －13 V ×0.4 A ＝1.3 W.三、作图题15．解：如图所示．四、实验探究题16．(1)N (2)滑动变阻器 (3)0.625 (4)E 点滑动变阻器接入电路的阻值25 Ω大于滑动变阻器的最大阻值20 Ω(5)0.6 (6)①U 额R 0 ③U 额⎝⎛⎭⎪⎫I －U 额R 0；小 五、计算题17．解：(1)电烤箱低温挡功率P 低温＝440 W ，低温挡正常工作时的电流I 低＝P 低温U ＝440 W220 V ＝2 A.(2)由图甲可知，当旋转开关接1时，R 1、R 2串联，电路中电阻最大，总功率最小，电烤箱处于低温挡；当旋转开关接3时，R 1、R 2并联，根据并联电路13 的电阻特点可知，此时电路中的总电阻最小，总功率最大，电烤箱处于高温挡；当旋转开关接2时，只有R 1工作，电烤箱处于中温挡；由P ＝U 2R 可知，R 1的阻值R 1＝U 2P 中温＝(220 V)2800 W ＝60.5 Ω；R 1、R 2的串联总电阻R ＝U 2P 低温＝(220 V)2440 W ＝110 Ω，R 2的阻值R 2＝R －R 1＝110 Ω－60.5 Ω＝49.5 Ω.(3)电烤箱消耗的电能W ＝105 r 3 000 r/(kW ·h)＝0.035 kW ·h ＝1.26×105 J ，此段时间中温挡实际电功率P 实＝W t ＝1.26×105 J 3×60 s＝700 W. (4)电烤箱在中温挡工作2 min 消耗的电能W ′＝P 中温t ′＝800 W ×2×60 s ＝9.6×104 J ，不计热量损失，蛋糕液吸收的热量Q 吸＝W ′＝9.6×104 J ，由Q 吸＝cm (t －t 0)可知，蛋糕液的末温t 末＝Q 吸cm ＋t 0＝9.6×104 J 2.2×103 J/(kg ·℃)×1 kg＋20 ℃≈63.6 ℃.。
