浅析氧化锌避雷器现场带电测试

浅谈氧化锌避雷器带电测试摘要：避雷器是保证电网安全运行的重要设备之一，变电站内使用的避雷器均需在雷雨季节来临前进行一次预防性试验以证明避雷器的电气性能良好，可以正常运行，能保证供电系统安全运行。

考虑电网供电可靠性要求的不断提高，常规避雷器预防性试验需停电进行，很难开展，氧化锌避雷器带电测试的研制使用为解决这一难题提供了新的途径。

关键词：氧化锌避雷器；阻性电流；容性电流一、原理氧化锌避雷器是用氧化锌阀片叠装而成的，可以完全消除间隙。

当施加较低电压时，晶界层近似绝缘，电压几乎都加在晶界层，流过的电流为微安级；当电压升高时，晶界层由高阻变为低阻，电流剧增。

运行状态的氧化锌避雷器，在运行电压下的总泄漏电流包括阻性电流和容性电流。

在正常情况下流过金属氧化物避雷器的主要为容性电流，阻性电流只占很小的一部分，约为10%-20%。

研究表明氧化锌避雷器的内部受潮、内部原件绝缘不良、阀片严重老化及表面严重污秽时，容性电流变化不多，而阻性电流却大大增加。

因此监测运行情况下的泄漏电流尤其是阻性电流可以有效地反映氧化锌避雷器的绝缘状态。

当避雷器污秽严重或受潮，结果为阻性电流的基波成分增长较大，谐波的含量增长不明显。

当避雷器氧化锌阀片老化时，结果为阻性电流谐波的含量增长较大，基波成分增长不明显。

当避雷器发生均匀劣化时，底部容性电流不发生变化；发生不均匀劣化时，底部容性电流增加。

避雷器有一半发生劣化时，底部容性电流增加最多。

根据以上原理，测试运行电压下氧化锌避雷器的泄露全电流、阻性电流、功率损耗、谐波电流就可以判断氧化锌避雷器自身的变化情况。

二、测试方法氧化锌避雷器带电测试仪需测量电压、电流信号，通过软件分别计算容性分量、阻性分量（基波、谐波）。

电流采样是将仪器的电流回路传入避雷器接地引线取得电流信号；电压取样从系统电压互感器的计量端子取得电压信号。

图1 系统框架示意图图2 电流取样示意图三、数据分析（一）、判断标准《电力预防性试验规程》的规定，每年雷雨季节前应测量氧化锌避雷器运行电压下的全电流，阻性电流和功率损耗，测量值与初始值有明显变化时应加强监测，当阻性电流增加一倍时，应停电检查。

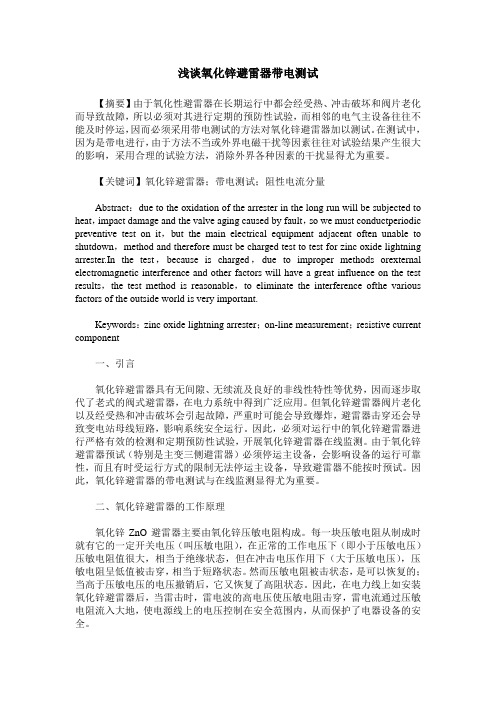

浅谈氧化锌避雷器带电测试【摘要】由于氧化性避雷器在长期运行中都会经受热、冲击破坏和阀片老化而导致故障，所以必须对其进行定期的预防性试验，而相邻的电气主设备往往不能及时停运，因而必须采用带电测试的方法对氧化锌避雷器加以测试。

在测试中，因为是带电进行，由于方法不当或外界电磁干扰等因素往往对试验结果产生很大的影响，采用合理的试验方法，消除外界各种因素的干扰显得尤为重要。

【关键词】氧化锌避雷器；带电测试；阻性电流分量Abstract：due to the oxidation of the arrester in the long run will be subjected to heat，impact damage and the valve aging caused by fault，so we must conductperiodic preventive test on it，but the main electrical equipment adjacent often unable to shutdown，method and therefore must be charged test to test for zinc oxide lightning arrester.In the test，because is charged，due to improper methods orexternal electromagnetic interference and other factors will have a great influence on the test results，the test method is reasonable，to eliminate the interference ofthe various factors of the outside world is very important.Keywords：zinc oxide lightning arrester；on-line measurement；resistive current component一、引言氧化锌避雷器具有无间隙、无续流及良好的非线性特性等优势，因而逐步取代了老式的阀式避雷器，在电力系统中得到广泛应用。

氧化锌避雷器带电测试原理及干扰探讨1、带电测试原理氧化锌避雷器的带电测试是指在电气线路运行时对氧化锌避雷器进行性能检测的一种方法。

在正常情况下，氧化锌避雷器将不导电，并保护线路。

当遇到雷电冲击时，氧化锌避雷器将产生电离放电，吸收雷电能量，从而保护线路。

带电测试就是利用这一原理，对氧化锌避雷器进行电压和电流的测试，检测其在实际运行中的性能和状态。

带电测试一般采用开环或者闭环两种方法。

闭环测试是将测试设备接入被测设备所在的电气线路中进行测试，检测被测设备在实际运行中的性能。

开环测试则是将测试设备直接连接在被测设备的两端，进行带电测试。

在实际运行中一般采用闭环测试，能够更加真实地反映被测设备的性能。

带电测试的主要内容包括：电压测试、电流测试、放电能量测试等。

通过这些测试可以了解氧化锌避雷器在实际运行中的工作状态和性能，及时发现问题并进行处理。

在氧化锌避雷器的带电测试过程中，常常会遇到一些干扰问题，这些干扰会影响到测试结果的准确性和可靠性。

下面我们就来对氧化锌避雷器带电测试中可能遇到的干扰进行探讨。

1、外界电磁场干扰在进行带电测试时，外界电磁场的存在会对测试结果产生干扰。

特别是在高压线路附近进行测试时，高压线路产生的电磁场会对测试仪器和被测设备产生干扰，影响测试结果的准确性。

为了减小外界电磁场的干扰，可以采用屏蔽罩或者远离高压线路进行测试。

2、测试仪器精度不足测试仪器的精度不足也会对测试结果产生干扰。

如果测试仪器的精度不足，那么即使被测设备本身没有问题，测试结果也可能显示出异常。

在进行带电测试时，一定要选择精度高、性能可靠的测试设备，确保测试结果的准确性。

3、温度湿度影响氧化锌避雷器的工作性能受到温度和湿度的影响较大，因此在带电测试中，温度和湿度的变化也会对测试结果产生一定的干扰。

为了减小温湿度对测试结果的影响，可以在测试时对环境条件进行控制，确保测试结果的准确性。

4、设备老化影响。

氧化锌避雷器带电测试原理及干扰探讨氧化锌避雷器是一种用于保护电力系统设备的电力保护装置。

其主要原理是利用氧化锌非线性电阻特性，能够在系统电压升高到一定程度时自动熔断，将系统过电压放逐到接地线路上保护设备安全。

为了确保氧化锌避雷器的正常运行，需要定期进行带电测试，这样能够保证氧化锌避雷器的可靠性和稳定性。

本文主要就氧化锌避雷器带电测试的原理及可能存在的干扰进行探讨。

对氧化锌避雷器进行带电测试主要是为了检查避雷器的工作性能，在高压下模拟一定大小的暂态过电压，这样可以检测出避雷器的熔丝动作电压及外观质量，提前发现存在问题，以便及时的进行检修维护。

氧化锌避雷器的熔丝动作电压是指在避雷器接线方案确定的条件下，经过大量重复测量，确定的避雷器熔丝动作电压的平均值。

在进行带电测试时，需要按照一定的规范和要求进行测试，这样才能达到可靠的测试效果。

一般来说，带电测试需要检测的项目有以下几个方面：1、避雷器的闪络距离测试：该项测试是为了验证闪络距离是否符合要求，如避雷器的闪络距离达到一定值，就能够有效的防止避雷器遭受雷击而受损。

2、避雷器的熔丝电容测试：该项测试主要是为了确定避雷器的熔丝动作电压和外观质量，检测避雷器外观是否存在问题。

3、避雷器的误动作测试：在测试过程中，需要模拟一定程度的暂态过电压，以判断避雷器是否存在误动作的情况。

如果测试出现误动或漏动，则必须对避雷器进行检查和修理。

干扰探讨在进行氧化锌避雷器的带电测试时，可能会出现一些干扰现象，这些干扰有可能会影响到测试的准确性和可靠性。

1、电源干扰：在进行避雷器的带电测试时，需要用到高压电源。

如果电源存在杂音或其他干扰，可能会导致测试数据的不准确，这样就会影响到避雷器的正常使用。

2、信号干扰：在避雷器带电测试过程中，使用高压信号发生器产生高频信号进行测试。

如果信号发生器存在干扰问题，会导致测试数据的失真，从而无法得到准确的测试结果。

3、环境干扰：在进行避雷器带电测试时，测试环境可能存在其他电子设备等因素，这些因素可能会对测试的准确性产生影响，因此测试时需严密环境控制，杜绝环境因素的影响。

氧化锌避雷器带电测试原理及干扰探讨
氧化锌避雷器是电力系统中常见的一种保护设备，其作用是在雷电冲击时吸收电能，
保护电力设备免受雷击损坏。

为了保证氧化锌避雷器的正常工作，需要进行定期的带电测试，以检验其绝缘性能是否符合要求。

氧化锌避雷器带电测试的原理是利用高压直流电源在氧化锌避雷器上施加一定的电压，通过测量避雷器的漏电流和介质损耗角正切值来评估其绝缘性能。

在测试时，需要将避雷
器两端接入高压直流电源，一般选取满足相应电压等级的直流电源，同时需要使用电流互
感器和变压器等装置测量避雷器的漏电流和介质损耗角正切值。

带电测试时，需要注意电压升降速度及测试时间，避免过快升高电压或过长测试时间
导致避雷器内部介质击穿或损坏。

测试结果表明，氧化锌避雷器有良好的介质抗击穿能力，能够有效保护电力设备免受雷击损坏。

2. 干扰探讨
在进行氧化锌避雷器带电测试时，常常会遇到一些干扰因素，影响测试结果的准确性。

主要表现为以下几个方面：
（1）测试现场的地线接地电阻不良，导致漏电流测试不准确。

（2）高压直流电源的波形不稳定，产生谐波波动干扰。

（3）测试设备的频率失调，产生不同频率的信号干扰。

（4）测试过程中环境的电磁干扰，如电力线、通讯信号、雷电等干扰。

为了减小干扰对测试结果的影响，需要采取一系列措施，如改善测试地线接地状况，
保证测试设备的稳定性和准确性，加强测试场所的屏蔽措施及磁屏蔽措施等。

同时，根据避雷器的实际使用情况和测试需求，选择合适的测试方法和测试参数，对
测试结果进行分析和评估，进一步提高测试的准确性和可靠性。

浅谈氧化锌避雷器带电测量原理摘要：氧化锌避雷器是电力线路和供电设备的重要保护装置，在电力系统中广泛应用，运行中的避雷器如果出现阀片老化、受潮或损坏，就可能会引起大规模电力事故，造成经济损失和社会影响。

因此，变电站内的避雷器均需在雷雨季节来临前进行一次预防性试验，来判定避雷器的电气性是否合格，能否保证供电系统安全可靠运行。

随着社会经济水平不断提高，人们对电力系统供电质量要求也越来越高，常规避雷器预防性试验需停电才能进行，很难开展，氧化锌避雷器带电测试的研制使用为解决这一难题提供了新的途径。

关键词：氧化锌避雷器；阻性电流；容性电流一、常规氧化锌避雷器试验项目（停电测量）：1．绝缘电阻测量：用2500V及以上的绝缘电阻表，测试避雷器的绝缘电阻值。

35kV以上避雷器，绝缘电阻值不小于2500MΩ；35kV及以下避雷器，绝缘电阻值不小于1000MΩ。

2．直流泄露参数测量：测量直流1mA下的电压U1mA和75% U1mA下的泄露电流（满足GB/T11032-2000，U1mA变化小于5%泄露电流小于50μ A）。

二、氧化锌避雷器工频参数测量（带电测量）：1．工频参数测量的意义：绝缘电阻和直流泄露电流测量需要停电，测试周期较长，而运行中的避雷器受潮和污秽故障的产生速度快，停电测试周期不能满足，而避雷器工频参数测量无需停电，测试方便，每年可在雷雨季节前后进行两次测试。

利用避雷器带电测试仪，对运行中的避雷器进行全电流和阻性电流测量，以便及时发现设备内部绝缘受潮及阀片老化等危险缺陷。

2．工频参数的测量基本原理：通过对被测设备的电压、电流信号的精确采样，采用浮点快速傅里叶算法，从而实现对基波、谐波电压、电流信号的高精度分析，及时发现氧化锌避雷器内部绝缘受潮和阀片老化等潜在缺陷。

3．主要工频参数：（1）氧化锌避雷器总的泄漏电流由阻性分量和容性分量组成，其中除了基波外，包含高次谐波含量。

阻性分量被称为阻性电流，阻性电流主要由非线性电阻片（阀片）的电阻特性，阀片表面的沿面泄露，以及瓷套内外表面的沿面泄露，绝缘支撑件的泄露构成。

氧化锌避雷器带电测试方法浅析摘要：由于氧化物避雷器老化或受潮所表现出来的电气特征均是阻性电流增大, 故把测量运行电压下氧化物避雷器阻性电流作为一种重要的监测手段亦越来越为人们所重视。

文章对氧化锌避雷器在线测试方法进行了阐述，并对其优缺点进行了分析。

关键词：氧化锌避雷器；带电；测试0 前言近年来，金属氧化物避雷器(MOA) 以其优异的技术性能逐渐取代了其他类型的避雷器，成为电力系统的换代保护设备。

由于MOA 没有放电间隙，氧化锌电阻片长期承受运行电压，并有泄漏电流不断流过MOA 各个串联电阻片，此电流的大小取决于MOA 热稳定性和电阻片的老化程度。

如果MOA在动作负载下发生劣化，将会使其对地绝缘水平降低，泄漏电流增大，直至发展成为MOA 的击穿损坏。

因此，运行电压下的氧化锌避雷器现场带电测试越来越受到重视。

1 MOA 正常运行电压下的泄漏电流分析MOA 的等效电路如图1 所示，图2为MOA 的电压电流相量图。

由图可知MOA 由非线性电阻R 和电容C 并联组成。

其中IX为MOA 的总泄漏电流，IR为阻性电流，IC为容性电流。

由图1 可知，正常运行中的MOA 在交流电压下有：IX= IR+ IC当氧化锌避雷器受潮、内部绝缘缺陷以及表面严重污秽时，容性电流变化不多，而阻性电流大大增加，因此通常以观察正常运行电压下流过MOA 阻性电流的变化，即观察阻性泄漏电流是否增大作为判断依据。

当氧化锌避雷器处于合适的状况下时，阻性泄漏电流仅占总电流的10%～20%，因此，仅仅以观察总电流的变化情况来确定氧化锌避雷器阻性电流的变化情况是困难的。

只有将阻性泄漏电流从总电流中分离出来，才能清楚地了解它的变化情况。

图1 MOA 等效电路图图2 MOA 电流电压相量图2 基于测试MOA 泄漏电流的带电监测方法2.1 监测全电流法全电流监测方法主要有两种: 安装避雷器监测器和利用高精度钳形电流表。

(1) 安装避雷器监测器如图3所示，由放电计数器和泄漏电流测量单元组成的避雷器监测器直接与避雷器形成串联回路，此避雷器监测器除了保留放电计数器的功能外，运行中长期指示泄露电流值，可以随时读取避雷器的泄露全电流。

氧化锌避雷器带电测试方法浅析（宋运平南宁供电局）一、测量氧化锌避雷器带电测试的意义随着氧化锌避雷器（MOA）在电力系统中的广泛应用，MOA在电力系统中的应用的比重越来越大，因此检测MOA的运行状态，消除设备隐患，保证系统安全可靠运行也就变得越来越重要了。

从历年高压避雷器出现的事故分析可知，由于MOA内部受潮是引起事故的主要原因之一。

为了及时获知MOA的运行状态，对MOA进行检测就变得越来越重要了。

当前，MOA 检测的主要手段有：停电预防性试验、全电流在线监测、全电流及阻性电流带电测试、红外热成像测温等四种方法。

因为停电预防性试验一般只能在MOA安装或者大修停电时进行检测，不能及时获得MOA的状态；全电流在线监测和红外热成像测温的应用也并不广泛。

所以现在各个供电公司大部分都采用全电流及阻性电流带电测试。

二、现场测试中存在的干扰分析由于MOA在现场运行时三相避雷器的位置靠得比较近，相间存在较大的杂散电容，使得每相除本身泄漏电流外，还有邻相耦合电容电流通过，仪器能测的一般是二者的合成电流，它并不能完全反映每相MOA的运行状态。

这种耦合电流的加入给MOA泄漏电流的测量带来了误差，引起了所谓的相间干扰。

根据现场实测表明，A相和C相避雷器由于受B相电压影响，其泄漏电流的相位将分别移后和移前3-5º，峰值略微减小，B相受A相和C相电压作用，相位和峰值基本不变，用LCD-4型仪器测出阻性电流A相明显增大，C相明显减小，B相则基本不变，由此造成的误差影响了对MOA运行状态的准确判断。

三、试验方法一、投影法1、特点投影法：电压电流法，这是目前使用最广泛的一种试验方法。

2、向量图3、计算方法仪器输入参考电压V和总电流Ix，仪器可以测量出3个量：两个幅值V和Ix，一个相位差Φ，计算Ix在V方向的投影就是阻性电流：Ir=Ixcos(Φ)，在90 °方向投影就是容性电流：Ic=Ixsin(Φ)。

说明1：这里的V,Ix,Ir,Ic都应该看成是信号基波，Φ应该看成是基波之间的相位差。

氧化锌避雷器带电测试仪带电测试的意义和测试原理氧化锌避雷器（MOA）带电测试可分为参考电压信号法（补偿法）和不取参考电压信号法。

依据对参考角度设定的不同方式，不取电压参考信号法又可分为角度提前设定、电流法设定和依据统计原理设定。

通过现场测试，比较分析了不取参考电压信号法的不同角度设定方式测试结果的差别。

总结其相关规律，且为试验人员今后更好地判断试验结果提供了参考。

标签：氧化锌避雷器;带电测试;阻性电流1.氧化锌避雷器存在的主要问题：①由于氧化锌避雷器取消了串联间隙，在电网运行电压的作用下，其本体要流通电流，电流中的有功分量将使氧化锌阀片发热，继而引起伏安特性的变化。

这是一个正反馈过程。

长期作用的结果将导致氧化锌阀片老化，直至出现热击穿。

②氧化锌避雷器受到冲击电压的作用，氧化锌阀片也会在冲击电压能量的作用下发生老化。

③氧化锌避雷器内部受潮或是绝缘支架绝缘性能不良，会是工频电流增加，功耗加剧，严重时可导致内部放电。

④氧化锌避雷器受到雨、雪、凌露及灰尘的污染，会由于氧化锌避雷器内外电位分布不同而使内部氧化锌阀片与外部瓷套之间产生较大电位差，导致径向放电现象发生，损失整支避雷器。

2.为什么要测试阻性电流判断氧化锌避雷器是否发生老化或受潮，通常以观察正常运行电压下流过氧化锌避雷器阻性电流的变化，即观察阻性泄漏电流是否增大作为判断依据。

当氧化锌避雷器处于合适的荷电率状况下时，阻性泄漏电流仅占总电流的10%～20%，因此，仅仅以观察总电流的变化情况来确定氧化锌避雷器阻性电流的变化情况是困难的，只有将组性泄漏电流从总电流中分离出来，才能清楚地了解变化情况。

3.理论及实践结论已有研究指出：①阻性电流的基波成分增长较大，谐波的含量增长不明显时，一般表现为污秽严重或受潮。

②阻性电流谐波的含量增长较大，基波成分增长不明显时，一般表现为老化。

③仅当避雷器发生均匀劣化时，底部溶性电流不发生变化。

发生不均匀劣化时，底部溶性电流增加。

氧化锌避雷器带电测试原理及干扰探讨氧化锌避雷器是一种常见的电力设备，用于保护电力系统免受雷击、过电压和短路等电力故障的影响。

它在电力系统中起着重要的作用，因此对其进行电气性能的测试和分析是非常重要的。

本文将重点讨论氧化锌避雷器的带电测试原理及干扰探讨，为电力工程领域的研究和应用提供一定的参考价值。

氧化锌避雷器是一种非线性电阻器件，其工作原理是在正常工作电压下是高阻状态，当电压达到临界值时会发生击穿，变为低阻状态，吸收电能并限制过电压。

对氧化锌避雷器进行带电测试时，需要重点关注其击穿电压和电流特性。

1. 准备测试设备对氧化锌避雷器进行带电测试需要准备相应的测试设备，包括电源、电流表、电压表、雷电流发生器等设备。

2. 测试参数设定在进行带电测试之前，需要根据氧化锌避雷器的额定工作电压和额定放电电流，设定测试参数，包括工频电压、冲击电压、冲击次数等。

3. 进行带电测试根据设定的测试参数，对氧化锌避雷器进行带电测试。

测试过程中需要监测氧化锌避雷器的电压、电流和放电情况，以及观察其是否出现击穿现象。

4. 数据分析根据测试结果，对氧化锌避雷器的带电特性进行分析，包括击穿电压、击穿电流、放电规律等，以评估其电气性能是否符合设计要求。

在实际的氧化锌避雷器带电测试过程中，可能会受到一些外部因素的干扰，影响测试结果的准确性和可靠性。

下面将对可能出现的干扰因素进行探讨。

1. 温度影响氧化锌避雷器的电气性能受温度影响较大，温度的变化会导致其电阻特性发生变化，从而影响带电测试结果。

在进行带电测试时需要考虑温度对测试结果的影响，并在测试过程中进行必要的补偿和修正。

2. 外部电磁场干扰在电力系统中存在着各种电磁场干扰，如变压器、输电线路、电气设备等产生的电磁场可能会对氧化锌避雷器的带电测试产生干扰，影响测试结果的准确性。

在进行带电测试时需要选择合适的测试环境，减小外部电磁场对测试的影响。

3. 测试设备影响测试设备的精度和稳定性直接影响着带电测试的结果，因此在进行带电测试时需要选择合适的测试设备，并对测试设备进行校准和检验，确保测试结果的准确性和可靠性。

氧化锌避雷器带电测试原理及干扰分析发布时间：2021-12-14T08:33:26.090Z 来源：《中国电气工程学报》2021年7期作者：毛麟峰[导读] 为保证电力系统稳定运行，必须从避雷器入手，解决客观因素对电力系统运行的威胁毛麟峰云南电网有限责任公司玉溪供电局 653100摘要：为保证电力系统稳定运行，必须从避雷器入手，解决客观因素对电力系统运行的威胁，除了保持供电系统中的设备和部件持续有效地工作，还要加强监控系统的功能。

为了保证避雷器的监测精度，目前我国主要采用带电试验进行评估，这种方法已得到广泛推广，为了保证数据的准确性，有必要在现场带电试验中消除和整理一些干扰因素。

本文就如何做好避雷器带电试验提出了一些建议。

关键词：氧化锌避雷器；带电测试原理；干扰分析1 前言避雷器是保证牵引供电系统安全运行的重要设备之一，主要用于限制雷电或运行引起的内部过电压。

为了保证氧化锌避雷器的安全运行，有必要定期对MOA的电气性能进行测试。

接触网的雷电过电压保护基本上由避雷器完成，目前检测避雷器的主要手段仍然是周期性停电预试验项目，这既耗费人力物力，也往往因停电而无法完成避雷器预试验项目。

据统计，每条线路每年都有避雷器因自身击穿而造成停电事故。

由此可见，避雷器运行是否良好，能否得到良好的监测，直接关系到供电质量的稳定性和可靠性，这要求我们尽快找到解决问题的办法。

2 氧化锌避雷器的工作原理对于金属氧化物避雷器的在线检测采用泄漏电流三次谐波补偿法，是目前对于线检测避雷器最可靠的方法，适合于电网中重要避雷器的检测。

正常运行过程中，氧化锌避雷器工作在小电流区，泄漏电流是一个水平，基本上是容性元件，接近绝缘状态，当电压过高时，MOA工作在中电流领域，绝缘电阻很小，容易释放能量，释放能量后回到原来的高电阻状态。

整个工作过程只包括限压和恢复两个阶段。

在小电流区域，是预击穿区域，MOA基本是绝缘情况，只允许小量泄漏电流通过过。

氧化锌避雷器带电测试原理及干扰探讨氧化锌避雷器（简称避雷器）是一种用于保护电力设备免受过电压冲击的装置。

在使用过程中，我们需要对避雷器进行带电测试，以确保其正常工作。

本文将探讨氧化锌避雷器的带电测试原理，以及可能出现的干扰问题。

氧化锌避雷器的带电测试原理主要基于其特殊结构和材料的电学特性。

避雷器主要由氧化锌电阻元件和金属氧化物外壳组成。

当系统电压正常时，氧化锌电阻元件处于高阻抗状态，不会有电流通过。

但当系统电压超过额定电压时，氧化锌电阻元件会迅速变为低阻抗状态，引导过电压通过，保护设备。

带电测试的目的是测试避雷器是否能够在电压超过额定值时迅速开通。

氧化锌避雷器的带电测试一般使用直流电源。

测试时，首先将避雷器与直流电源相连接，然后逐步增加电压，观察避雷器的电阻变化。

通常，当电压达到额定值时，避雷器的电阻会明显下降，表示避雷器正常工作。

氧化锌避雷器的带电测试也可能受到一些干扰因素的影响，从而造成测试结果不准确。

干扰问题主要包括以下几个方面：1.温度影响：氧化锌避雷器的电阻与温度密切相关，温度升高会使电阻下降。

在进行带电测试时，应考虑避雷器的温度对测试结果的影响。

2.湿度影响：湿度也会对避雷器的电阻产生影响，湿度增加会导致电阻下降。

在进行带电测试时，应尽量避免避雷器受潮或长期处于高湿度环境中。

3.电源稳定性：带电测试时使用的直流电源应具有较高的稳定性，以确保测试结果的准确性。

不稳定的电源可能导致测试结果偏离实际情况。

4.其他干扰因素：避雷器安装位置、接地电阻等因素也可能对带电测试结果产生影响。

在测试过程中应尽量减少这些因素对测试结果的干扰。

氧化锌避雷器的带电测试原理主要是通过观察其电阻变化来判断避雷器的正常工作状态。

但在进行测试时需要注意温度、湿度、电源稳定性以及其他干扰因素对测试结果的影响，以确保测试结果的准确性。

对于出现结果异常的情况，需要进行进一步的分析和检查，以找出可能的问题和解决措施。

氧化锌避雷器带电测试原理及干扰探讨氧化锌避雷器是一种专门用于保护电力系统设备免受雷击和过电压影响的装置。

它能够在发生雷击或过电压情况下将电流引向地面，起到保护作用。

在氧化锌避雷器的设计和使用过程中，带电测试是非常重要的一项工作。

带电测试可以帮助检测氧化锌避雷器是否正常工作，同时也可以发现一些潜在的问题和干扰因素。

本文将探讨氧化锌避雷器带电测试的原理以及可能的干扰因素。

氧化锌避雷器的带电测试原理氧化锌避雷器带电测试是通过施加一定电压和电流进行的，以模拟实际工作条件下的避雷器性能。

一般来说，带电测试包括以下几个步骤：1. 施加直流电压：在氧化锌避雷器两个端子之间施加直流电压，以激活避雷器内部的氧化锌元件。

这个过程类似于避雷器在实际操作中遭受雷击或过电压时的反应。

2. 检测电流：监测在给定电压下避雷器通过的电流，以判断其性能是否正常。

一般来说，正常情况下，避雷器应该在规定的电压下通过相应的电流，而且不应该产生过大的泄漏电流。

3. 检测放电电压：对避雷器在给定电流下的放电电压进行测试，以评估避雷器的过电压保护性能。

放电电压是指在给定电流下，避雷器引起的电压波动，这直接关系到避雷器对过电压的响应能力。

通过带电测试，可以全面了解氧化锌避雷器的性能和工作状态，及时发现问题并采取相应的维护和修复措施。

带电测试也可以帮助制定避雷器的工作参数，以确保其在实际操作中能够正常工作。

干扰因素对氧化锌避雷器带电测试的影响在进行氧化锌避雷器带电测试时，有一些外部因素可能会对测试结果产生干扰，甚至影响到避雷器的正常工作。

以下是一些可能的干扰因素和影响：1. 温度影响：氧化锌避雷器的性能受到温度的影响较大。

在高温下，氧化锌的电阻率会下降，而在低温下电阻率会增加，这可能会影响避雷器的放电电压和泄漏电流。

在带电测试时需要考虑氧化锌的工作温度范围，以保证测试结果的准确性。

2. 湿度影响：湿度是另一个可能的干扰因素。

在高湿度环境下，可能会导致氧化锌表面形成一层绝缘膜，影响避雷器的导电性能。

氧化锌避雷器带电测试原理及干扰探讨氧化锌避雷器是一种常用的电力设备，用于保护电力系统免受雷击损害。

为了确保它的正常运行和可靠性，需要进行带电测试。

带电测试是将高压电源接入氧化锌避雷器，通过检测其电气性能来评估其工作状态。

下面详细探讨一下氧化锌避雷器带电测试的原理以及可能的干扰因素。

氧化锌避雷器带电测试的原理是利用高压电流通过避雷器，观察其电压破坏特性和电压波形，以评估避雷器的工作性能。

测试时，首先将高压电源与避雷器相连接，然后加电，观察避雷器上产生的电火花和电弧情况，从而判断其工作状态。

测试过程中，还可以检测避雷器的漏电流、压降和耐受电压等参数，以确保其在正常工作电压下能正常工作。

在氧化锌避雷器的带电测试中，可能会存在一些干扰因素。

测试过程中会产生电火花和电弧，这可能干扰测试结果。

需要采取措施来减小电火花和电弧的影响，例如使用细纹电极和电压超越系统来控制电弧的发生。

高压电源的稳定性和负荷对测试结果也会产生影响。

高压电源的不稳定性可能导致测试结果的偏差，而负荷的变化可能会影响避雷器的电气性能。

在测试过程中需要对高压电源进行校准，并尽量保持负荷的恒定。

温度和湿度也是可能的干扰因素。

温度的变化可能导致避雷器内部氧化锌的阻值变化，从而影响测试结果。

湿度的变化可能导致避雷器绝缘性能的改变，进而影响其电气性能。

在测试过程中需要控制好温度和湿度，确保测试结果的准确性和可靠性。

氧化锌避雷器带电测试是一种评估其工作性能的重要手段。

其原理是利用高压电流通过避雷器，观察其电压破坏特性和电压波形。

在测试过程中，可能存在一些干扰因素，如电火花和电弧、高压电源的稳定性和负荷、温度和湿度的变化等。

为了获得准确可靠的测试结果，需要采取相应的措施来减小这些干扰因素的影响。
