物理人教版九年级全册2017中考物理总复习 作图题专题

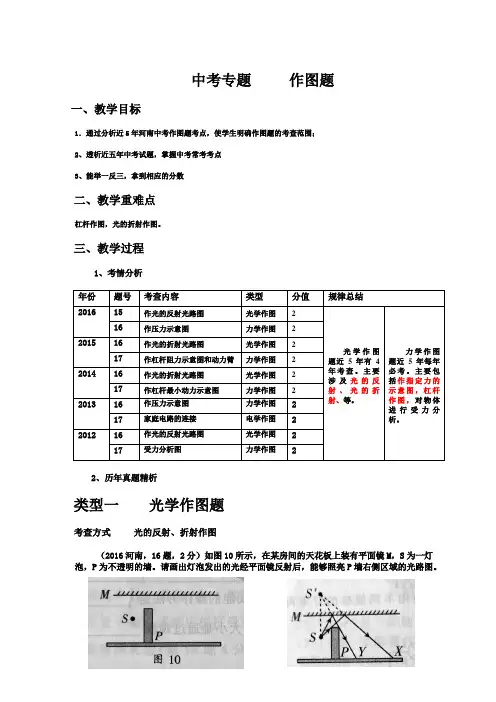

中考专题 作图题
一、教学目标
1．通过分析近5年河南中考作图题考点，使学生明确作图题的考查范围； 2、透析近五年中考试题，掌握中考常考考点 3、能举一反三，拿到相应的分数
二、教学重难点
杠杆作图，光的折射作图。

三、教学过程
1、考情分析
2、历年真题精析
类型一 光学作图题
考查方式 光的反射、折射作图
（2016河南，16题，2分）如图10所示，在某房间的天花板上装有平面镜M ，S 为一灯
泡，P 为不透明的墙。

请画出灯泡发出的光经平面镜反射后，能够照亮P 墙右侧区域的光路图。

（2015河南，16题，2分）如图所示，人眼看到斜插入水中的筷子发生了弯折，请在图中画出能说明这一现象原理的一条入射光线及对应的折射光线，要求以O为入射点。

类型二力学作图题
考查方式1 画指定力的示意图
（2016河南，16题，2分）如图所示，在游泳池的底部和侧壁，铺满了面积相等的小瓷砖，请画出水对A、B两瓷砖压力的示意图。

考查方式2 杠杆作图
（2015河南，17题，2分）如图，OA为轻质杠杆，可绕O点转动，在B处用细绳悬挂一重物，在A端施加动力F1,使杠杆在水平位置平衡。

请画出杠杆受到的阻力F2及动力臂L1。

类型三电学作图题
考查方式家庭电路连接
（2013河南，17题，2分）图甲是家庭电路中带有控制开关的三孔插座，请在图乙中将其正确地连接在电路中。

3.中考猜想
猜想1：家庭电路连接
猜想2：光的折射作图
猜想3：作杠杆最小动力示意图
四、课后反思。

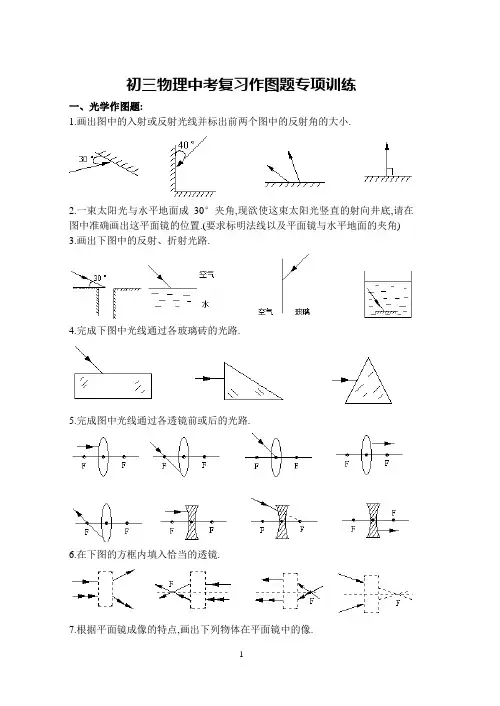

初三物理中考复习作图题专项训练一、光学作图题:1.画出图中的入射或反射光线并标出前两个图中的反射角的大小.2.一束太阳光与水平地面成30°夹角,现欲使这束太阳光竖直的射向井底,请在图中准确画出这平面镜的位置.(要求标明法线以及平面镜与水平地面的夹角)3.画出下图中的反射、折射光路.4.完成下图中光线通过各玻璃砖的光路.5.完成图中光线通过各透镜前或后的光路.6.在下图的方框内填入恰当的透镜.7.根据平面镜成像的特点,画出下列物体在平面镜中的像.8.如图,有一光源S放在平面镜前,经平面镜得到两条反射光线,请用作图法找出光源S的位置,并作出它的像S′.9.如下图一,发光点S射向平面镜的光线中有两条光线的反射光线是AB和CD,请在图中画出平面镜的位置.10.如上图二,S为平面镜MN前的一个点光源,请画出通过A点的反射光线.11.如上图三,S是一发光点,S′是它在平面镜中的像,SA是S发出的一条光线,请画出平面镜,并作出SA经平面镜的反射光线.12.如图，AB物体在平面镜中成像后,眼位于镜前E处,作图说明要使眼睛看不到平面镜中的像，应该把镜的哪一部分挡住.二、作力的图示:1.如图,拉力F=15N,画出物体A受到的重力G的图示.(滑轮重及摩擦不计)2.小车重6N,受到跟水平方向成30°角斜向右上方的拉力F＝4N的作用,画出此二力的图示.3.一个重为20N的气球,在空中匀速下降.请在图中画出气球所受重力的图示.4.在水中上浮的小球重为10N,受到的浮力为15N,在图中用力的图示法把这两个力都表示出来.5.物体A重20N,静止放在斜面上,它对斜面的压力为15N.用力的图示法把物体的重力和物体对斜面的压力表示出来.6.在图中用力的图示法画出在斜面上滚动的重为5N的小球受到的重力.7. 用力的图示法作出重为10N的物体放在水平桌面上的受力图.8.重为10N的物体在大小为20N的力F作用下,紧贴在竖直的墙壁上不动.在图中作出物体所受重力的图示和物体对墙壁压力的图示.9.用5N的力把一个0.4kg的物体托起紧贴在天花板上.试画出这个物体对天花板的压力的图示.(g取10N/kg)10.用细线悬挂一个质量为0.5kg的小球,使其在空中摆动.在图中画出小球摆到A 点是受到的重力和悬线对它施加的4N的拉力的图示.11.我国自行研制成功发射的“长征3号”火箭起飞推动力为3×106N,请在图上按所给的标度画出火箭受到的推力图示.12.有一个重为10N的小球,用细绳挂在竖直的墙壁上,用力的图示法在图中画出小球所受到的重力的图示.三、杠杆与滑轮:1.如图,杠杆OAB受到两个力的作用,O为杠杆的支点,在图中画出F1、F2的力臂.2.用图中所示的道钉撬撬道钉,要使作用在A点的力最小,那么力F应沿哪个方向?在图中画出力F及其力臂.3.要求用一个最小的力F,使图中的杠杆处于平衡状态,请画出这个力的示意图,并标明它的力臂.4.画出图中用起子开汽水瓶盖时的杠杆支点、阻力、阴力臂及动力臂.5.如图的弯曲杠杆A端吊一重物G.要想在B端加一最小的力F,使AO保持水平平衡.试画出此力的方向和力臂.6.如图ABC为一弯曲的轻杆可绕A点转动,重为10N的物体用绳挂在AB杆上.在C点作用一个力F,使轻杆平衡.请在图中画出:(1)绳对杆的拉力的图示,并用字母T表示.(2)要使作用在C点的力F最小,请分别用字母F、L表示出F的方向和力臂.7.如图为一动滑轮.请画出支点O、重力G和拉力F的力臂.8.如图,重物G=80N,绳子最多只能承受30N的拉力,为了将重物顺利地提升,在图上画出绳子的正确绕法.9.要用最小的力将汽车拉动,试完成绳子的绕法.10.按要求作图:11.不计滑轮自重,要想站在地面上用250N的力提升起600N的重物,至少需要用几个滑轮?请在方框内画出安装图.12.要用300N的力来提升800N的重物,已知所用的滑轮每个重150N,如何用最少的滑轮来组装滑轮组?请在方框内画出安装图.13.一根绳子最大承受拉力为400N,用这根绳子来提升重1000N的物体.已知所选用的滑轮每个重100N,要求人站在地面上能匀速提升重物,请在方框内画出滑轮组装力.14.用一机械效率为70%的滑轮组,将重2240N的货物提起,所用拉力为800N,则此时至少需要用几个滑轮,请在方框内画出安装图.15.如图,要求省力4/5,试在图中画出绳子的绕法.四、电路:1.把图中各元件组成各自独立工作的电路,并各用一个开关来控制.2.如图是给出的电路元件符号,根椐下列要求连接电路图(元件位置不动)(1)甲图中L1和L2两灯串联,电流表测串联电路中的电流;(2)乙图中L1和L2两灯并联,开关控制L1,电流表测干路中的电流.3.在虚框内填入适当的电学仪表,并标出电流方向及仪表的正、负接线柱.4.根椐标出的电流方向,用电池组、电流表、电压表三个元件符号中的两个元件符号,分别填进电路图的空缺处,填进后要求灯泡L1和L2并联,且都能发光.5.在图中根据标出的电流方向,在1、2、3、4、5中填上适当的器材符号.要求:开关S1控制整个电路,开关S2仅控制电铃,电路中还有一个灯泡.6.将图中的元件连接起来,组成符合下列要求的电路:(1)只闭合开关S1时,红、绿灯都亮;(2)只闭合开关S2时,红、绿灯都不亮;(3)开关S1和S2都闭合时,绿灯不亮、红灯亮.7.把图中的三孔插座、灯泡与控制灯泡的开关接到电路的火线和零线上去.8.如图,有一根导线尚未连接.请用笔线代替导线补上,补上后要求:当滑动变阻器的滑片向左移动时,灯变亮.9.如图漏掉两根应该连接的导线.请用笔画线补上,使灯L1和L2并联,S同时控制L1和L2.10.根椐图甲所示的电路图,将图乙中的电路元件连成实物图.11.按照下图所给实验器材,设计一个测量小灯泡电阻的实验.且要求滑片P向A 端移时,电流表的示数变小.连接实物图并把相应的电路图画在右边的方框内.12.按要求设计并连接上面的电路.要求:(1)两灯并联;(2)电流表测灯L1的电流;(3)变阻器用来改变灯L2的电流且其滑片向左移动时,灯L2变亮.则把设计好的电路图画在左边方框内,根据左边设计的电路图把右边的实物图连成电路.13.在如图所示的方盒内,有三个阻值均为R的电阻,A、B、C为三根引出线,若AB间的阻值为R, AC间阻值为R/2,试画出方盒内的电阻连接图.14.有两盏电灯,一个单刀单掷开关S1,一个单刀双掷开关S2 ,一个电池组及导线若干.请设计一个电路图,要求当S1断开、S2接“1”时,两灯串联;当S1闭合,S2接“2”时,两灯并联.15.某医院病房有A、B、C三张病床,为了方便病人传值班医护人员,在每张病床前各装一个开关,在医护值班室内安装了标有床号的3个指示灯,医护人员可根据不同的指示灯的发亮判别哪位病人需要护理,请你设计一个能够满足以上要求的电路,并画出电路图,标出医护值班室和病房.16.给你三个同型号的小灯泡、一个铅蓄电池、一个开关、导线若干,要求:开关闭合三灯都亮,开关断开、三灯都熄灭,请你画出可能的各种电路.17.如下左图,为了便于甲、乙办公室相互传呼,两室内各设有电铃、开关一只,甲室内安置电源,请在图中画出电路,使任何一方闭合开关,对方电铃响.18.如上右图所示，有一个黑匣子的里面有两个灯泡,用导线在匣内将它们接好.A、B、C是三根引出线的接线柱.当开关S接在A点时,只有一盏灯亮;当开关S接在B点时,两盏灯都亮.试在黑匣子内画出这两盏灯的连接图.五、电与磁:1.标出图中a的条形磁铁和小磁针的极性;标出b中磁铁的极性及磁感线的方向.2.如图标出通电螺线管的N、S极和小磁针的N、S极.3.如图,磁体的S极与通电螺线管的A端相吸,在图中标出通电螺线管的N、S极和电源的正、负极.4.如图是通电螺线管.请标出螺线管的N、S极和周围磁感线的方向.5.请在图中标出螺线管的N、S极和电流的方向.6.如图,给出了当开关闭合时,小磁针的转动方向.请在图中标出螺线管的N、S极和小磁针的N、S极.7.由图中静止小磁针的指向和电源的正、负极画出通电螺线管的绕线.8.小磁针静止时的指向如图,在图中标出磁感应线的方向和磁体的磁极.9.如图,电路通电时电流表正常工作,小磁针静止.请标出电源的极性及小磁针的极性,并画出通电线圈B的绕线.10.在图中画出电磁铁的绕线并连接电路,使开关闭合后,电磁铁旁的小磁针能静止在图中位置,并在图中标出电磁铁的N、S极.11.如图,根据通电螺线管外小磁针的极性,判断通电螺线管内的小磁针的极性及电源的极性.12.根据图中的电流方向和通电螺线管的磁极绕制螺线管.六综合练习1．有一光源S放在平面镜前，经平面镜得到两条反射光线，如图11所示，根据平面镜的成像特点，确定光源S的位置，并完成光路图。

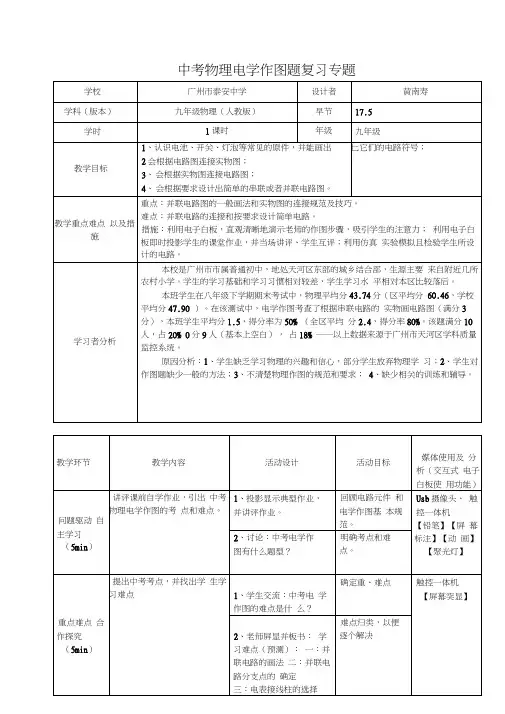

中考物理电学作图题复习专题:并联电路的画法四、滑动变阻器接法知识梳理 点拨归纳 （5mi n ） 二：并联电路分支点的确 疋三：电表接线柱的选择四、滑动变阻器接法 技巧1: “串联电路很简 单一一画圈；并联电路 也不难一一画圈圈”并 解释含义。

屏显技巧2:两点确定法： 根据两点确定一条直 线，两个元件之间的导 线也是唯一的 技巧3:量程选择原 贝U ：安全、精确。

不超过量程的情况下， 尽量选小量程；在不能 估计测量值时，尽量选 最大量程。

技巧4:串联，一上一 下用诙谐简单的 方法介绍并联 电路的一般画 法，消除学生的 畏惧心理。

教会学生确定 分支点的技巧。

教会学生一般 的方法和技巧。

教会学生一般 的方法和技巧。

触控一体机 【聚光灯】触控一体机触控一体机触控一体机典例评析 深化提高 （15min ）例1：请你根据图1甲所 示的电路图，用笔画线代 替导线，将图1乙中未连 接号的器材连接起来（连 线不能交叉）学生利用所学技巧完 成。

老师巡视，观察收 集学生的难点。

根据所讲的技巧进行 分析和板演。

例2根据图3中的实物图 画出相应的电路图。

学生利用所学技巧完 成。

老师巡视，观察收 集学生的难点。

根据所讲的技巧进行 分析和板演。

利用先学后教， 使学生熟练掌 握根据电路图 连接实物图（并 联）的方法和技 巧。

利用先学后教, 使学生熟练掌 握根据实物连 接实物图画出 电路图（并联） 的方法和技巧。

触控一体机 物理仿真实 验（flash 课 件）触控一体机 铅笔（设置成 图形识别，方 便画直线）。

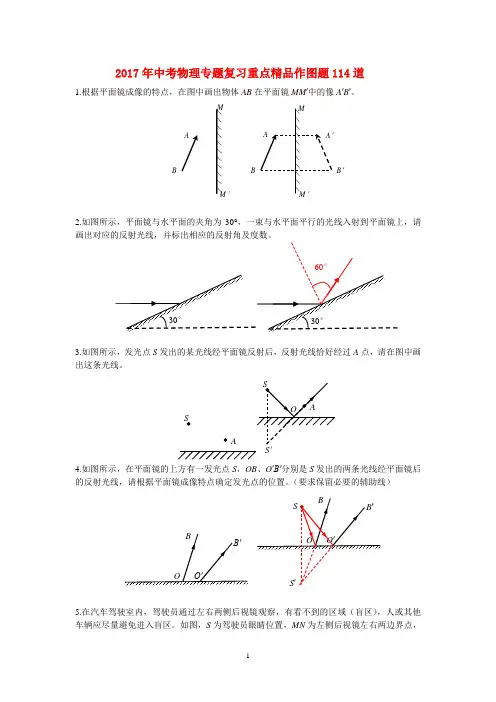

2017年中考物理专题复习重点精品作图题114道1.根据平面镜成像的特点，在图中画出物体AB 在平面镜MM ′中的像A ′B ′。

2.如图所示，平面镜与水平面的夹角为30°，一束与水平面平行的光线入射到平面镜上，请画出对应的反射光线，并标出相应的反射角及度数。

3.如图所示，发光点S 发出的某光线经平面镜反射后，反射光线恰好经过A 点，请在图中画出这条光线。

4.如图所示，在平面镜的上方有一发光点S ，OB 、O ′B′分别是S 发出的两条光线经平面镜后的反射光线，请根据平面镜成像特点确定发光点的位置。

（要求保留必要的辅助线）5.在汽车驾驶室内，驾驶员通过左右两侧后视镜观察，有看不到的区域（盲区），人或其他车辆应尽量避免进入盲区。

如图，S为驾驶员眼睛位置，MN 为左侧后视镜左右两边界点，BB ′MM ′ABMM ′SA请作出反射光线NS 的入射光线，并标出BM 到车左侧（虚线所示）之间的盲区。

6.如图，光线AO 从空气斜射入水中，画出水中折射光线的大致方向．7.如图，光斜射到空气和玻璃的分界面时，发生了反射和折射．在图中标出反射角β并用箭头标出折射光线的传播方向．8.一束白光斜射到三棱镜上的O 点，经折射后白光被分解为七种颜色的单色光，如图所示（图中只标注了其中两种色光的光路）。

请在图中从O 点开始画出黄色光a 和蓝色光b 的大致光路。

β丙紫光水BSMN盲区 车 左 侧BS MN车 左 侧9.一束光线从空气斜射向某透明介质表面O 点，同时产生反射和折射，已知其反射光线和折射光线垂直，请在图中作出反射光线和折射光线，并在图中标出折射光线与法线的夹角。

10.如图所示，a 、b 是在水中的物点发出的光经水面折射后的两条光线，用A 、B 分别表示该物点（或像点）和它的像点（或该物点），完成该物点的成像光路图。

11.请根据给出的入射光线画出折射光线。

12.如图所示，请在图中完成光路图。

紫光a b13.如图所示，一束光线经凸透镜折射后，射向与凸透镜主光轴平行的平面镜，请你在图中画出：（1）射向凸透镜的入射光线；（2）经平面镜的反射光线；（3）标出反射角的度数答案：14.请根据近视眼的成因和矫正方法，在左下图所示的方框内画出矫正所需的透镜并完成光路图。
