菱系列变频器PID控制参数设置及校正精选文档

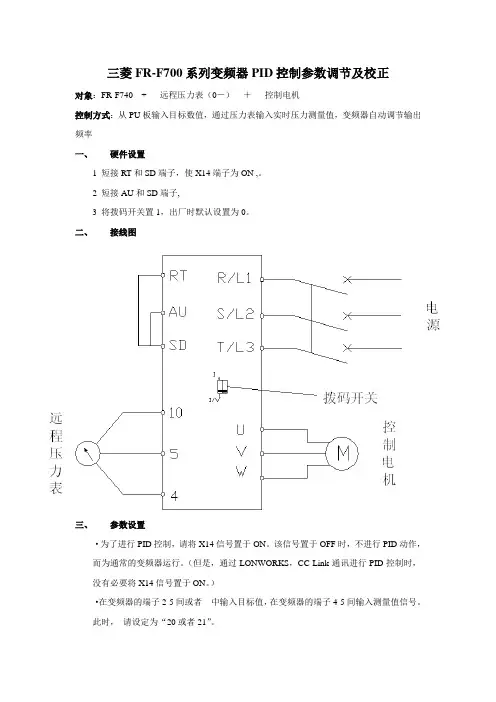

菱系列变频器P I D控制参数设置及校正精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-三菱变频器PID控制图三菱FR-F700系列变频器PID控制参数调节及校正对象：FR-F740 + 远程压力表（0－）＋控制电机控制方式：从PU板输入目标数值，通过压力表输入实时压力测量值，变频器自动调节输出频率一、硬件设置1 短接RT和SD端子，使X14端子为ON ,。
2 短接AU和SD端子,3 将拨码开关置1，出厂时默认设置为0。
二、接线图三、参数设置·为了进行PID控制，请将X14信号置于ON。
该信号置于OFF时，不进行PID动作，而为通常的变频器运行。
（但是，通过LONWORKS，CC-Link 通讯进行PID控制时，没有必要将X14信号置于ON。
）·在变频器的端子2-5间或者中输入目标值，在变频器的端子4-5间输入测量值信号。
此时，请设定为“20或者21”。
·输入在外部计算的偏差信号时，请在端子1-5间输入。
此时，请设定为“10或者11”。
参数表：＝20（PID负作用）＝14（PID控制选择）＝1或2（4号端子输入电压选择，1时为0－5VDC；2时为0－10VDC）=设定目标值（也可以从2号端子输入，详见说明书）四、参数校正将上述参数设置完成以后，保证RT端子和AU端子均和SD端子短接后，再进行参数校正。
将压力表值调节到0MPa，设置参数＝0；将压力表值调节到，设置参数＝100.这样，0－100将和0－等比例对应，目标值设定中设定值（0－100）与0－等比例对应。
1 调整步骤2 详细校正过程（1）按变频器PU板上的MODE键，调至参数选择界面，如图：，然后旋转旋钮使界面到参数设置界面，如图：，再按SET键进入参数号选择界面，如图：，此时字母C后的光标闪烁。
（2）将压力表值调节到0MPa并保持，然后旋转旋钮，当字母C后面数字为6时停止旋转，并按SET键确认，键入的参数设置界面，此时显示的值不一定为0，旋转按钮是其值为0.并按下SET键确认，确认成功后，屏幕在参数号和参数设置值之间交替闪烁。
三菱FR-F700系列变频器PID控制全参数设置及校正

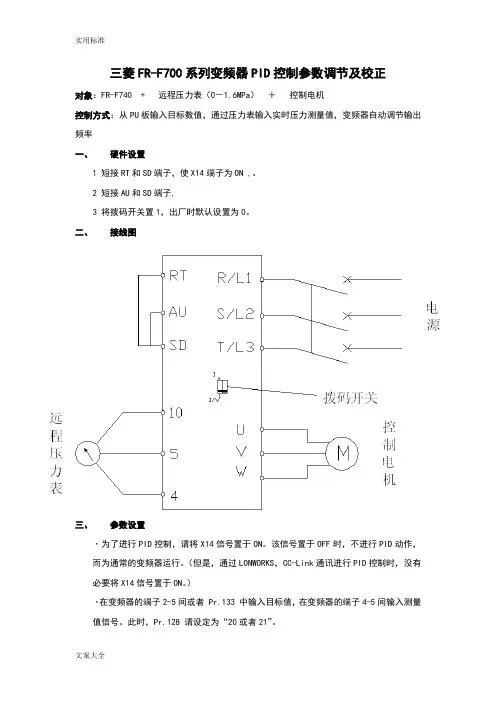

三菱FR-F700系列变频器PID控制参数调节及校正对象：FR-F740 + 远程压力表（0－1.6MPa）＋控制电机控制方式：从PU板输入目标数值，通过压力表输入实时压力测量值，变频器自动调节输出频率一、硬件设置1 短接RT和SD端子，使X14端子为ON ,。
2 短接AU和SD端子,3 将拨码开关置1，出厂时默认设置为0。
二、接线图三、参数设置·为了进行PID控制，请将X14信号置于ON。
该信号置于OFF时，不进行PID动作，而为通常的变频器运行。
（但是，通过LONWORKS，CC-Link通讯进行PID控制时，没有必要将X14信号置于ON。
）·在变频器的端子2-5间或者 Pr.133 中输入目标值，在变频器的端子4-5间输入测量值信号。
此时，Pr.128 请设定为“20或者21”。
·输入在外部计算的偏差信号时，请在端子1-5间输入。
此时，Pr.128 请设定为“10或者11”。
参数表：Pr.128＝20（PID负作用）Pr.183＝14（PID控制选择）Pr.267＝1或2（4号端子输入电压选择，1时为0－5VDC；2时为0－10VDC）Pr.133=设定目标值（也可以从2号端子输入，详见说明书）四、参数校正将上述参数设置完成以后，保证RT端子和AU端子均和SD端子短接后，再进行参数校正。
将压力表值调节到0MPa，设置参数Pr.c6＝0；将压力表值调节到1.6MPa，设置参数Pr.c7＝100.这样，0－100将和0－1.6MPa等比例对应，目标值设定Pr.133中设定值（0－100）与0－1.6MPa等比例对应。
1 调整步骤2 详细校正过程（1）按变频器PU板上的MODE键，调至参数选择界面，如图：，然后旋转旋钮使界面到Pr.C参数设置界面，如图：，再按SET键进入参数号选择界面，如图：，此时字母C后的光标闪烁。
（2）将压力表值调节到0MPa并保持，然后旋转旋钮，当字母C后面数字为6时停止旋转，并按SET键确认，键入Pr.C6的参数设置界面，此时显示的值不一定为0，旋转按钮是其值为0.并按下SET键确认，确认成功后，屏幕在参数号和参数设置值之间交替闪烁。

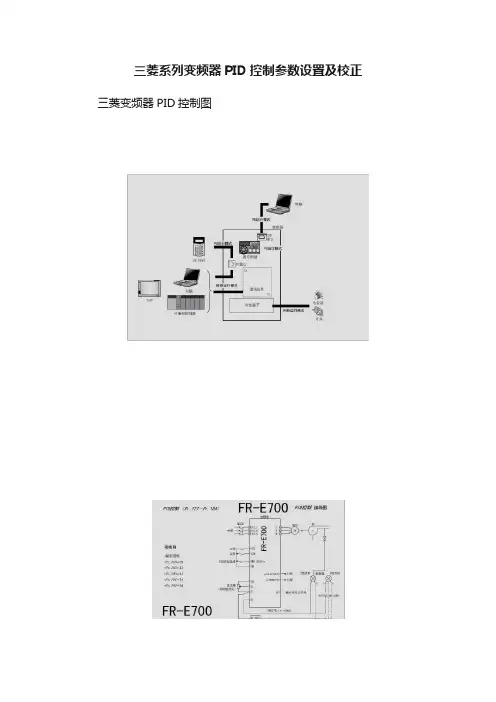

三菱系列变频器PID控制参数设置及校正

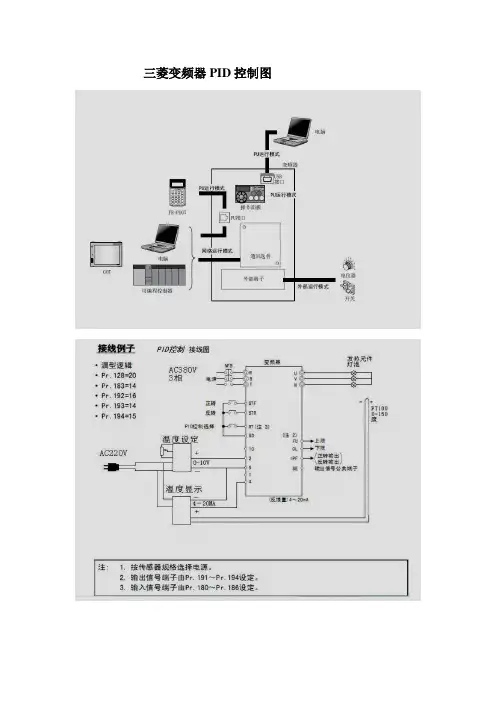

三菱变频器PID控制图三菱FR-F700系列变频器PID控制参数调节及校正对象：FR-F740 + 远程压力表（0－1.6MPa）＋控制电机控制方式：从PU板输入目标数值，通过压力表输入实时压力测量值，变频器自动调节输出频率一、硬件设置1 短接RT和SD端子，使X14端子为ON ,。
2 短接AU和SD端子,3 将拨码开关置1，出厂时默认设置为0。
二、接线图三、参数设置·为了进行PID控制，请将X14信号置于ON。
该信号置于OFF时，不进行PID动作，而为通常的变频器运行。
（但是，通过LONWORKS，CC-Link通讯进行PID控制时，没有必要将X14信号置于ON。
）·在变频器的端子2-5间或者Pr.133 中输入目标值，在变频器的端子4-5间输入测量值信号。
此时，Pr.128 请设定为“20或者21”。
·输入在外部计算的偏差信号时，请在端子1-5间输入。
此时，Pr.128 请设定为“10或者11”。
参数表：Pr.128＝20（PID负作用）Pr.183＝14（PID控制选择）Pr.267＝1或2（4号端子输入电压选择，1时为0－5VDC；2时为0－10VDC）Pr.133=设定目标值（也可以从2号端子输入，详见说明书）四、参数校正将上述参数设置完成以后，保证RT端子和AU端子均和SD端子短接后，再进行参数校正。
将压力表值调节到0MPa，设置参数Pr.c6＝0；将压力表值调节到1.6MPa，设置参数Pr.c7＝100.这样，0－100将和0－1.6MPa等比例对应，目标值设定Pr.133中设定值（0－100）与0－1.6MPa等比例对应。
1 调整步骤2 详细校正过程（1）按变频器PU板上的MODE键，调至参数选择界面，如图：，然后旋转旋钮使界面到Pr.C参数设置界面，如图：，再按SET键进入参数号选择界面，如图：，此时字母C后的光标闪烁。
（2）将压力表值调节到0MPa并保持，然后旋转旋钮，当字母C后面数字为6时停止旋转，并按SET键确认，键入Pr.C6的参数设置界面，此时显示的值不一定为0，旋转按钮是其值为0.并按下SET键确认，确认成功后，屏幕在参数号和参数设置值之间交替闪烁。
三菱系列变频器PID控制参数设置及校正
三菱变频器PID控制图三菱FR-F700系列变频器PID控制参数调节及校正对象：FR-F740 + 远程压力表（0－1.6MPa）＋控制电机控制方式：从PU板输入目标数值，通过压力表输入实时压力测量值，变频器自动调节输出频率一、硬件设置1 短接RT和SD端子，使X14端子为ON ,。
2 短接AU和SD端子,3二、三、X14信号置于··11”。
参数表：四、将压力表值调节到0MPa，设置参数Pr.c6＝0；将压力表值调节到1.6MPa，设置参数Pr.c7＝100.这样，0－100将和0－1.6MPa等比例对应，目标值设定Pr.133中设定值（0－100）与0－1.6MPa等比例对应。
1 调整步骤2 详细校正过程（1）按变频器PU板上的MODE键，调至参数选择界面，如图：，然后旋转旋钮使界面到Pr.C参数设置界面，如图：，再按SET键进入参数号选择界面，如图：，此时字母C后的光标闪烁。
（2）将压力表值调节到0MPa并保持，然后旋转旋钮，当字母C后面数字为6时停止旋值为字母100，1.4.1.2.通过C6 （Pr.904）进行校正。
3.端子4-5间外加检测器设定的100%的输出电流（例﹕20mA）。
4.通过C7 （Pr.905）进行校正。
五、说明1 以上参数设置完成，参数校正成功后，变频器断电再次启动后，无需重新设置和校正参数。
2 校正参数前，须保证AU端子和SD端子短接，拨码开关置1（X14置ON）.3 Pr.c6设置值对应4号端子输入的测量值的最小值，Pr.c7设置值对应4号端子输入的测量值的最大值，建议分别设置为0和100.4 Pr.128参数值设定PID为负作用还是正作用，当在（目标值－测量值）为正时增加执行量（输出频率），为负时减小执行量时为负作用，Pr.128设定为20；当（目标值－测量值）为负时增加执行量，为正时减小执行量，选择正作用，Pr.128设置为21.5 Pr.133中设定值为当前测量值占最大测量值的百分数。
三菱系列变频器PID控制参数设置及校正
三菱系列变频器PID控制参数设置及校正三菱变频器PID控制图三菱FR-F700系列变频器PID控制参数调节及校正对象：FR-F740 + 远程压力表（0－1.6MPa）＋控制电机控制方式：从PU板输入目标数值，通过压力表输入实时压力测量值，变频器自动调节输出频率一、硬件设置1 短接RT和SD端子，使X14端子为ON ,。
2 短接AU和SD端子,3 将拨码开关置1，出厂时默认设置为0。
二、接线图三、参数设置·为了进行PID控制，请将X14信号置于ON。
该信号置于OFF 时，不进行PID动作，而为通常的变频器运行。
（但是，通过LONWORKS，CC-Link通讯进行PID控制时，没有必要将X14信号置于ON。
）·在变频器的端子2-5间或者Pr.133 中输入目标值，在变频器的端子4-5间输入测量值信号。
此时，Pr.128 请设定为“20或者21”。
·输入在外部计算的偏差信号时，请在端子1-5间输入。
此时，Pr.128 请设定为“10或者11”。
参数表：Pr.128＝20（PID负作用）Pr.183＝14（PID控制选择）Pr.267＝1或2（4号端子输入电压选择，1时为0－5VDC；2时为0－10VDC）Pr.133=设定目标值（也可以从2号端子输入，详见说明书）四、参数校正将上述参数设置完成以后，保证RT端子和AU端子均和SD端子短接后，再进行参数校正。
将压力表值调节到0MPa，设置参数Pr.c6＝0；将压力表值调节到1.6MPa，设置参数Pr.c7＝100.这样，0－100将和0－1.6MPa等比例对应，目标值设定Pr.133中设定值（0－100）与0－1.6MPa等比例对应。
1 调整步骤2 详细校正过程（1）按变频器PU板上的MODE键，调至参数选择界面，如图：，然后旋转旋钮使界面到Pr.C参数设置界面，如图：，再按SET键进入参数号选择界面，如图：，此时字母C后的光标闪烁。

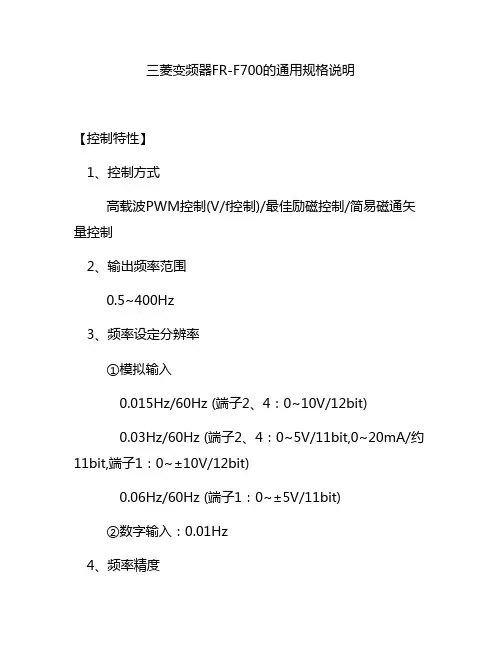

三菱变频器FR-F700的通用规格说明
三菱变频器FR-F700的通用规格说明【控制特性】1、控制方式高载波PWM控制(V/f控制)/最佳励磁控制/简易磁通矢量控制2、输出频率范围0.5~400Hz3、频率设定分辨率①模拟输入0.015Hz/60Hz (端子2、4：0~10V/12bit)0.03Hz/60Hz (端子2、4：0~5V/11bit,0~20mA/约11bit,端子1：0~±10V/12bit)0.06Hz/60Hz (端子1：0~±5V/11bit)②数字输入：0.01Hz4、频率精度①模拟输入：最大输出频率±0.2%以内(25℃±10℃)②数字输入：设定输出频率的0.01%以内5、电压/频率特性：基准频率可以在0~400Hz之间任意设定。
可以选择恒转矩，变转矩式样，V/F5点可调整。
6、启动转矩：设定转差补偿时120% (3Hz时)(使用简易磁通矢量控制。
)7、加减速时间设定：0~3600s (可分别设定加速与减速时间)，可以选择直线或S形加减速模式。
8、直流制动(感应电机)：动作频率(0~120Hz)，动作时间(0~10s)，动作电压(0~30%)可变9、失速防止动作水平：动作电流水平可以设定(0~150%间可变)，可以选择有或无。
【运行特性】1、频率设定信号：①模拟输入端子2、4：可在0~10V、0~5V、4~20mA (0~20mA)间选择。
端子1：：可在-10~+10V，-5~+5V间选择。
②数字输入用操作面板的M旋钮，参数单元输出及BCD4位或者16位二进位制(使用选件FR-A7AX时)2、启动信号：正转、反转分别控制,启动信号自动保持输入(3线输入)可以选择。
3、输入信号:在多段速度选择，第2功能选择，端子4输入选择，点动运行选择，瞬间停电再启动选择，外部热继电器输入，HC连接(变频器运行许可信号)，HC连接(瞬时停电检测)，PU操作外部互锁信号，PID控制有效端子，PU操作，外部操作切换，输出停止，启动自保持，三角波功能选择，正转指令，反转指令，复位变频器，PTC热敏电阻输入，PID正反动作切换，PU-网络操作切换，网络-外部操作切换，指令权切换中可以用Pr.178~Pr.189 (输入端子功能选择)选择任意的12种。
菱FRF系列变频器PID控制参数设置及校正
三菱FR-F700系列变频器PID控制参数调节及校正对象：FR-F740 + 远程压力表（0－）＋控制电机控制方式：从PU板输入目标数值，通过压力表输入实时压力测量值，变频器自动调节输出频率一、硬件设置1 短接RT和SD端子，使X14端子为ON ,。
2 短接AU和SD端子,3 将拨码开关置1，出厂时默认设置为0。
二、接线图三、参数设置·为了进行PID控制，请将X14信号置于ON。
该信号置于OFF时，不进行PID动作，而为通常的变频器运行。
（但是，通过LONWORKS，CC-Link通讯进行PID控制时，没有必要将X14信号置于ON。
）·在变频器的端子2-5间或者中输入目标值，在变频器的端子4-5间输入测量值信号。
此时，请设定为“20或者21”。
·输入在外部计算的偏差信号时，请在端子1-5间输入。
此时，请设定为“10或者11”。
参数表：＝20（PID负作用）＝14（PID控制选择）＝1或2（4号端子输入电压选择，1时为0－5VDC；2时为0－10VDC）=设定目标值（也可以从2号端子输入，详见说明书）四、参数校正将上述参数设置完成以后，保证RT端子和AU端子均和SD端子短接后，再进行参数校正。
将压力表值调节到0MPa，设置参数＝0；将压力表值调节到，设置参数＝100.这样，0－100将和0－等比例对应，目标值设定中设定值（0－100）与0－等比例对应。
1 调整步骤2 详细校正过程（1）按变频器PU板上的MODE键，调至参数选择界面，如图：，然后旋转旋钮使界面到参数设置界面，如图：，再按SET键进入参数号选择界面，如图：，此时字母C后的光标闪烁。
（2）将压力表值调节到0MPa并保持，然后旋转旋钮，当字母C后面数字为6时停止旋转，并按SET键确认，键入的参数设置界面，此时显示的值不一定为0，旋转按钮是其值为0.并按下SET键确认，确认成功后，屏幕在参数号和参数设置值之间交替闪烁。
三菱系列变频器PID控制参数设置及校正
三菱系列变频器PID控制参数设置及校正三菱变频器PID控制图三菱FR-F700系列变频器PID控制参数调节及校正对象：FR-F740 + 远程压力表（0－1.6MPa）＋控制电机控制方式：从PU板输入目标数值，通过压力表输入实时压力测量值，变频器自动调节输出频率一、硬件设置1 短接RT和SD端子，使X14端子为ON ,。
2 短接AU和SD端子,3 将拨码开关置1，出厂时默认设置为0。
二、接线图三、参数设置·为了进行PID控制，请将X14信号置于ON。
该信号置于OFF 时，不进行PID动作，而为通常的变频器运行。
（但是，通过LONWORKS，CC-Link通讯进行PID控制时，没有必要将X14信号置于ON。
）·在变频器的端子2-5间或者Pr.133 中输入目标值，在变频器的端子4-5间输入测量值信号。
此时，Pr.128 请设定为“20或者21”。
·输入在外部计算的偏差信号时，请在端子1-5间输入。
此时，Pr.128 请设定为“10或者11”。
参数表：Pr.128＝20（PID负作用）Pr.183＝14（PID控制选择）Pr.267＝1或2（4号端子输入电压选择，1时为0－5VDC；2时为0－10VDC）Pr.133=设定目标值（也可以从2号端子输入，详见说明书）四、参数校正将上述参数设置完成以后，保证RT端子和AU端子均和SD端子短接后，再进行参数校正。
将压力表值调节到0MPa，设置参数Pr.c6＝0；将压力表值调节到1.6MPa，设置参数Pr.c7＝100.这样，0－100将和0－1.6MPa等比例对应，目标值设定Pr.133中设定值（0－100）与0－1.6MPa等比例对应。
