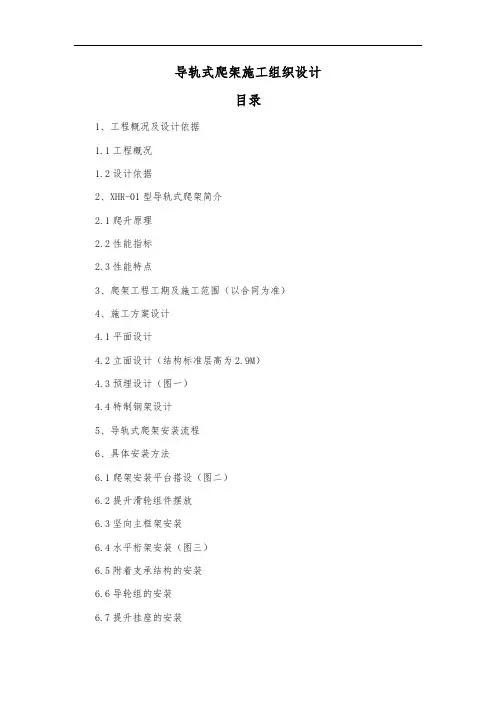

住宅楼工程导轨式爬架施工组织设计方案(DOC 26页)
- 格式：doc
- 大小：1.31 MB
- 文档页数：27
下载文档原格式
合集下载
爬架施工方案
爬架施工方案一、工程概况与目标工程概况本次施工工程位于XX市XX区，为一栋高层住宅楼。
建筑高度为XX米，共XX层。
为了确保施工安全和提高施工效率，决定采用爬架系统进行外立面施工。
工程目标通过本次施工，达到以下目标：确保施工安全，降低事故风险。
提高施工效率，缩短工期。
保证施工质量，满足设计要求。
二、施工准备工作人员培训：对施工人员进行爬架系统操作和安全培训，确保人员技能达标。
现场勘查：对施工现场进行详细勘查，了解地形、气候等条件。
材料准备：根据爬架设计方案，准备相应的材料，并进行质量检测。
三、爬架选型与设计选型原则：根据工程特点和施工要求，选择稳定性好、承载能力强的爬架系统。
设计要求：确保爬架结构设计合理，满足施工需求，同时考虑风、雨等自然因素的影响。
四、爬架安装步骤基础准备：确保基础结构稳固，满足爬架安装要求。
安装爬架：按照设计方案，逐步安装爬架各部件，确保安装质量。
调试与检验：完成安装后，进行调试和检验，确保爬架系统运行正常。
五、安全保障措施安全制度：制定详细的爬架施工安全管理制度，确保各项安全规定得到执行。
安全防护：设置安全网、警示标志等，确保施工现场安全。
应急预案：制定应急预案，定期进行演练，确保在紧急情况下能够迅速应对。
六、质量控制要点材料质量：对进场的材料进行严格的质量检测，确保符合设计要求。
施工过程：施工过程中，严格按照设计方案和操作规程进行，确保施工质量。
质量检测：对完成的爬架系统进行质量检测，确保满足设计要求。
七、工程进度安排前期准备：包括人员培训、现场勘查、材料准备等，预计用时XX 天。
爬架安装：根据工程量和施工条件，预计用时XX天。
调试与检验：预计用时XX天。
八、验收与维护管理验收标准：按照相关标准和设计要求进行验收，确保爬架系统合格。
维护管理：定期对爬架系统进行维护检查，确保系统正常运行。
通过本次爬架施工方案的实施，我们将确保工程的安全、质量和效率，为项目的顺利完成提供有力保障。
爬架施工方案
爬架施工方案
近年来，随着城市建设的持续发展，爬架作为一种高效的建筑施工方法逐渐受到人们的关注。
爬架施工不仅节省了人力和时间，还能够提高工作效率，保障工程质量。
在实际施工过程中，爬架施工也需要合理的方案和严格的操作规范。
本文将介绍爬架施工的方案及注意事项。
1. 爬架施工方案
1.1 施工前准备
在进行爬架施工之前，需要做好以下准备工作：
•检查爬架设备的完好性，确保设备符合施工要求；
•制定详细的爬架施工计划，包括施工流程、安全措施等；
•确保工地周边无安全隐患，保障施工安全。
1.2 爬架施工流程
爬架施工流程主要包括以下几个步骤：
•搭设爬架基础支撑结构；
•安装主骨架和支撑塔架；
•安装爬升机构，并进行调试；
•确保安全措施到位后，开始进行爬升作业。
1.3 施工安全注意事项
在爬架施工过程中，施工人员需要时刻注意安全，遵守以下规定：
•严格按照操作规范进行作业，避免操作失误；
•在高空作业时，佩戴好安全带，确保人员安全；
•定期检查爬架设备，确保设备的正常运行。
2. 爬架施工的优势
爬架施工相比传统施工方法具有以下明显优势：
•施工速度快，可以大幅缩短工期；
•施工过程中对周围环境的影响小，可以减少对周边交通的干扰；
•施工效率高，可以减少人力成本，提高工作效率。
综上所述，爬架施工是一种高效、安全的建筑施工方法，通过合理的施工方案和严格的操作规范，可以确保施工进程顺利进行，保障工程质量。
在今后的建筑施工中，爬架施工将会越来越受到重视，成为一种主流的施工方式。
爬架(整体提升架)施工方案
爬架(整体提升架)施工方案一、引言在建筑工程中，爬架(整体提升架)作为一种常见的搭建结构，用于支撑并提升建筑物的施工进度。
本文将介绍爬架的施工原理、施工流程和安全注意事项，以帮助施工人员有效地完成爬架搭建工作。
二、施工原理爬架是一种临时性的支撑结构，通常由钢管、横梁和支撑脚等零部件组成。
通过建立这种结构，施工人员可以在建筑物外立面搭建工作平台，便于施工人员进行高空作业。
爬架的搭建原理是通过调整支撑脚的高度和位置，使整个结构能够平稳地支撑建筑物的重量，并保证施工人员的安全。
三、施工流程1.确定爬架搭建的位置和高度，并绘制详细的搭建图纸。
2.根据搭建图纸准备所需的钢管、横梁和支撑脚等零部件。
3.按照搭建图纸的要求，依次组装支撑脚和横梁，搭建出整体的支撑结构。
4.调整支撑脚的高度和位置，使爬架结构稳固地支撑在建筑物上。
5.检查爬架搭建的稳定性和安全性，确保施工人员可以安全地进行高空作业。
四、安全注意事项1.爬架的搭建必须由专业的施工人员进行，严禁未经培训的人员进行搭建作业。
2.在搭建爬架时，必须严格按照设计图纸的要求进行操作，不得随意更改结构。
3.在搭建过程中，必须严格遵守安全操作规程，确保施工人员的安全。
4.在爬架搭建完成后，必须定期检查和维护结构，确保其安全可靠。
五、结论通过本文对爬架(整体提升架)的施工方案进行介绍，可以帮助施工人员更好地了解爬架的搭建原理、施工流程和安全注意事项，从而提高施工效率和施工质量。
在实际工程中，施工人员应严格遵守相关规定，确保爬架的搭建安全可靠，为建筑工程的顺利进行提供保障。
爬架的安装施工方案
一、工程概况本工程为高层建筑，采用附着式升降脚手架（爬架）进行施工。
爬架用于外墙施工、装修、清洗等工作，具有提高施工效率、降低成本、优化工地环境等优点。
二、施工准备1. 技术准备：熟悉爬架安装施工图纸，了解爬架系统组成、工作原理及各项技术参数。
2. 材料准备：爬架架体、附着支座、导轨、连墙件、安全网、防护栏杆等。
3. 设备准备：起重设备、电动扳手、螺丝刀、水平尺、线锤等。
4. 人员准备：组织施工队伍，进行安全教育和技能培训。
三、施工工艺1. 爬架安装前，对工程结构施工时留设的预留螺栓孔或预埋件进行核实，确保其平面位置、标高、孔径和垂直度符合要求。
2. 安装平台设置：在建筑结构上设置安全可靠的安装平台，承受安装时的竖向荷载，并设置安全防护措施。
平台水平精度满足架体安装精度要求，任意两点间的高差最大值不应大于20mm。
3. 地面拼装：将主框架下节、标准节垫平，穿好螺栓、垫圈，并紧固所有螺栓。
拼接时注意导轨找正对齐，将导向装置组装好安装在相应位置，将支座固定在主框架相应连接位置上，并紧固。
4. 吊装：当结构砼强度达到设计要求，将支座与结构进行可靠连接。
用起重设备将拼接好的主框架吊起，吊点设在上部1/3位置。
按照爬架方案要求，将主框架临时固定在建筑结构上，安装底部桁架，并搭设架体。
5. 安全防护措施：在安装过程中，严格控制架体水平梁架与竖向主框架的安装偏差，相邻两吊点处的高差应小于20mm。
设置防坠落装置、防倾装置、导向装置等，确保施工安全。
6. 爬架运行：爬架安装完成后，进行试运行，检查爬架升降、附着、防坠落等功能是否正常。
四、施工要点1. 爬架安装过程中，注意控制架体水平梁架与竖向主框架的安装偏差，确保施工质量。
2. 爬架安装完成后，进行安全检查，确保各项安全措施落实到位。
3. 施工过程中，加强人员安全教育和技能培训，提高施工人员的安全意识。
4. 定期对爬架进行检查、维护，确保爬架运行正常。
五、施工组织与管理1. 施工前，编制详细的爬架安装施工方案，明确施工流程、安全措施、质量要求等。
导轨式爬架方案
导轨式爬架方案一、项目背景想象一下，一座百米高楼拔地而起，如何保证施工安全，提高施工效率？这就需要我们这个导轨式爬架方案。
这种爬架系统以其稳定性、安全性和高效性，逐渐成为高层建筑施工的必备利器。
二、系统设计1.结构设计导轨式爬架系统主要由导轨、支撑架、升降机构、控制系统等组成。
导轨固定在建筑物外墙，支撑架通过升降机构与导轨连接，形成一个可移动的施工平台。
2.升降机构设计升降机构采用电机驱动，通过减速器、丝杠副等部件实现支撑架的垂直运动。
电机采用变频调速，实现平稳、精确的升降控制。
3.控制系统设计控制系统采用PLC编程，实现对升降机构、电机等部件的自动控制。
操作人员只需在控制室内输入相关参数，系统即可自动完成爬架的升降、定位等操作。
三、施工流程1.安装阶段在建筑物外墙安装导轨，将支撑架与导轨连接，搭建施工平台。
这个阶段需要注意导轨的安装精度，确保升降过程的顺畅。
2.施工阶段施工人员进入爬架系统，开始外墙施工作业。
这个阶段要严格按照操作规程进行，确保施工安全。
3.升降阶段施工完成后，操作人员通过控制系统将爬架提升到下一个施工层，重复施工过程。
四、安全措施1.防坠落措施导轨式爬架系统设置有多重防坠落措施，包括防坠落安全锁、限位开关等，确保在升降过程中，支撑架不会意外坠落。
2.防触电措施爬架系统采用绝缘材料，防止施工人员触电。
3.防碰撞措施在爬架系统中设置红外线感应器，实时监测周围环境，防止与建筑物或其他物体碰撞。
五、创新点1.智能化控制系统通过互联网技术，将爬架系统的运行数据实时传输到云端，实现远程监控和数据分析，提高系统的智能化水平。
2.自适应升降技术爬架系统可根据施工需求，自动调整升降速度，实现自适应升降。
3.环保节能设计采用节能型电机和减速器，降低能耗，实现绿色施工。
六、项目优势1.安全性高导轨式爬架系统具有多重安全防护措施，确保施工安全。
2.效率高爬架系统自动化程度高，施工效率是传统施工方法的数倍。
导轨式爬架安全专项施工方案
导轨式爬架安全专项施工方案一、施工前准备工作：1.确定施工区域，并进行现场勘察，评估工程难度和风险。
2.组织施工人员进行安全教育培训，确保每位施工人员具备足够的专业知识和技能。
3.准备完整的施工设备和工具，并进行检查和维修，确保安全可靠。
二、安全措施：1.安装导轨式爬架前，必须对立柱和相邻建筑物进行固定。
2.在导轨式爬架的梁和立柱上设置防护栏杆，确保施工人员在高处工作时不会意外滑落。
3.在导轨式爬架上设置遮挡网或防护网，防止施工过程中物体的掉落，保护施工人员的人身安全。
4.在爬升装置和导轨系统上设置限位装置和安全绳索，确保导轨式爬架的爬升过程安全可控。
5.导轨式爬架的安全门必须保持完整并能够正常关闭和锁定，以保证施工人员进出的安全。
6.工程高风险区域的导轨式爬架必须增设安全网，以提供额外的保护。
7.设置安全警示标志，明确标识危险区域和施工禁区。
三、施工操作：1.施工人员必须穿戴符合安全要求的个人防护装备，如安全帽、工作服和安全鞋等。
2.在使用导轨式爬架进行高处作业时，必须使用安全绳索进行固定，防止摔落事故的发生。
3.施工人员必须遵循工作程序和操作规程进行施工，禁止擅自改变操作方式或使用不当的工具。
4.在进行施工作业之前，需要对导轨式爬架进行检查和维修，确保设备的安全性能良好。
四、应急预案：1.制定导轨式爬架使用的紧急撤离预案，并进行演练和培训，确保施工人员在紧急情况下能够迅速撤离。
2.在施工现场设立应急救护站，并配备必要的急救设备和药品，以便及时处理意外伤害。
以上就是导轨式爬架安全专项施工方案，通过严格执行这些措施和规程，可以最大限度保证施工人员的安全，并确保施工质量达到预期目标。
在实际施工过程中，还需要根据具体情况灵活调整，以确保施工安全和正常进行。
住宅楼整体电动提升导轨式外爬架施工方法标准范本
编号：QC/RE-KA9743住宅楼整体电动提升导轨式外爬架施工方法标准范本In the collective, in order to make all behaviors have rules and regulations, all people abide by the unified norms, so that each group can play the highest role and create the maximum value.（管理规范示范文本）编订：________________________审批：________________________工作单位：________________________住宅楼整体电动提升导轨式外爬架施工方法标准范本使用指南：本管理规范文件适合在集体中为使所有行为都有章可偱，所有人都共同遵守统一的规范，最终创造高效公平公开的的环境，使每个小组发挥的作用最高值与创造的价值最大化。
文件可用word 任意修改，可根据自己的情况编辑。
住宅楼整体电动提升导轨式外爬架的施工方法本工程外脚手架采用整体电动提升导轨式爬架。
该爬架由爬升机构、提升系统和脚手架三部分组成。
1爬架设计根据建筑物结构形状，进行架体平面、立面、预埋及防护设计，重点考虑阳（露）台、飘窗、空调板等结构变化处的设计，并绘制平面、立面布置图。
平面设计重点确定爬升机构的位置，即提升点的布置位置；立面设计安5个标准层高度（13m）考虑，重点考虑阳（露）台、飘窗、空调板等处的立面设计。
2施工工艺流程A.安装施工工艺流程导轨式外爬架安装工艺流程见图47-38。
B.升降施工工艺流程导轨式外爬架升降工艺流程见图4-39。
3预埋孔设置预留孔位置准确是导轨式爬架能够顺利升降的关键。
预留孔采用Φ48×3.5钢管留设，每处2个，中心距离150mm，高低差不大于±10mm，相邻两层间的垂直偏差不大于20mm。
大厦导轨式爬架施工方案设计
大厦导轨式爬架施工方案设计大厦导轨式爬架施工方案设计1平面设计：根据图纸平面尺寸和爬架的跨距要求，本工程导轨式爬架共设计分布40套爬升机构。
2立面设计（结构标准层高为4米）架体外排高度18.0m、架体中心宽度0.9m、架体步高1.8m、架体底面距离楼面0.6m、导轨接头距离邻近上楼面为2.6m。
由于层高较高，架体需卸荷，具体方法为在提升挂座上方装一个拉杆座，用钢丝绳将架体与连墙挂板连接，使用花篮螺栓调节绷紧。
竖向主框架配置数量：主框架1×1节+主框架2×3节+钢管搭设3.6m。
3防护设计导轨式爬架应起到施工安全防护的作用，按照导轨式爬架设计要求：1）架体应铺设三层脚手板，施工层和中间层脚手板内侧距墙200mm,防止人员从上两脚手板层落下。
2）架体底层脚手板内侧与墙之间应利用钢管、扣件、木板或竹胶板制作翻板，封闭架体与墙之间的缝隙。
在爬架使用时，保证人员及物料不得出爬架并落入楼下。
3）在每层脚手板层的外排架处应搭设150mm高的挡脚板，可利用木板或竹胶板。
放置物料及渣土从脚手板层外侧落入楼下。
4）脚手板按照规定应满铺且脚手板之间的间隙应控制在20～30mm，否则会从脚手板间隙之间泄漏渣土等。
5）架体外爬架、各层脚手板底部、翻板底部应满铺密目安全网，安全网要封严、绷紧、绑牢固。
各层脚手板底部、翻板底部、架体与墙之间加装大眼网。
4预留孔设计预埋孔位置准确是导轨式爬架能够顺利上升和下降的关键，预留时，应依照平面图和立面预埋图的尺寸预留，预先在钢结构梁上预留爬架连接螺栓孔，并征得设计同意进行深化设计采取加强措施。
5塔吊、电梯及其附墙处的协调塔吊附墙如穿越架体底部，则此处架体采用钢管扣件搭设,大横杆及剪刀撑均采用短横杆，立杆及爬升机构要避让塔吊附墙支撑。
架体升降时，将预先搭设的短横杆（斜杆）拆除，爬架升降过后，应立即恢复所拆杆件的安装。
此工作应设专人看守，专人负责拆搭，确保升降安全和架体的整体性。
cr_导轨式爬架施工方案
cr_导轨式爬架施工方案三、导轨式爬架施工方案（参见附图）（一）平面方案（参见“导轨式爬架平面图”）1.导轨式爬架平面布置是沿结构四周分布提升机构单元，提升机构单元之间搭设架体，对于结构而言，形成四周封闭的外架系统。
本工程共设45个导轨式爬架提升点。
具体情况是提升架体时，按照结构外形，进行分片提升。
具体分片情况：第1～7七个提升点为一提升片；第8～14七个提升点为一提升片；第15～22八个提升点为一提升片；第23～25三个提升点为一提升片；第26～30五个提升点为一提升片；第31～39八个提升点为一提升片；第40～41两个提升点为一提升片；第42～45四个提升点为一提升片。
共8个提升片2.导轨式爬架架体采用碗扣式脚手架搭设架体平面宽度：950；内排立杆中心离墙距离：500；两个相临提升点之间的最大间距：55003.塔吊附墙爪与架体干涉问题建议：塔吊附墙爪在导轨式爬架最下面的一、两步架高内与架体干涉。
当提升架体时，将与塔吊附墙爪干涉的短横杆拆除，留出塔吊附墙爪能够顺利通过的门洞，门洞高度为能够满足爬升一个标准层高度的距离即可。
尽量在搭设架体时，架体立杆、提升点与塔吊附墙爪不要干涉。
如果横杆、立杆与塔吊附墙爪距离较远，可在拆除之前先在邻近位置安装临时立杆、横杆，之后，在拆出附墙爪经过的门洞。
4.建议：施工升降机安装于导轨式爬架的下面，防止其与架体干涉从而将架体断开。
（二）立面方案1.总述①导轨式爬架立面布置采用碗扣式脚手架搭设架体，一次性搭设安装四层半标准层高。
外排立杆组合为：5×LG300+1×LG180+1×LG120；内排立杆组合为：5×LG300+1×LG180；架体高度：*****；架体宽度：950；架体内排立杆中心离墙距离：500；架体步高：1800；导轨下端距楼面：2400；架体搭设平台高度距离楼面往下：1220②导轨式爬架提升点处立面布置主要部件：连墙机构（包括：穿墙螺栓、挂板、可调拉杆、拉杆座、导轨）、提升滑轮组件、导轮组、限位锁、提升挂座、保险设施（花篮螺栓、钢丝绳）③架体提升点处必须安装廊道斜杆，以提升滑轮组件为核心“之”字形向上搭设；以两步高架体为一道廊道斜杆。
工程爬架施工方案(3篇)
第1篇一、工程概况本工程为高层建筑，建筑面积为XX平方米，建筑高度为XX米。
考虑到工程特点和施工要求，本工程采用附着升降脚手架（爬架）进行施工。
二、爬架的类型及特点1. 爬架类型：本工程采用导轨式爬架，架体沿着固定在建筑物上的导轨进行升降。
2. 爬架特点：（1）结构简单，操作方便；（2）安全可靠，具有良好的抗风、抗震性能；（3）节省材料，降低工程成本；（4）缩短工期，提高施工效率。
三、施工准备1. 技术准备：熟悉相关规范、标准，了解爬架的构造、性能和操作方法。
2. 材料准备：根据施工图纸和工程量计算，准备足够的爬架材料，如钢管、扣件、连接件等。
3. 人员准备：组织施工队伍，进行技术交底和安全教育。
4. 工具准备：准备必要的施工工具，如扳手、螺丝刀、电焊机等。
四、施工步骤1. 爬架基础施工：根据设计要求，在建筑物外围或天井一周设置基础，确保基础牢固、平整。
2. 导轨安装：按照设计要求，将导轨固定在基础和建筑物上，确保导轨平行、垂直。
3. 架体安装：将架体分段运输至施工现场，按照设计要求进行拼接和连接。
4. 附墙件安装：在架体上安装附墙件，确保附墙件与建筑物连接牢固。
5. 爬架提升：利用爬架的升降设备，将架体提升至设计高度。
6. 爬架固定：在爬架提升到位后，将爬架固定在建筑物上，确保爬架稳定。
7. 施工平台搭建：在爬架上搭建施工平台，满足施工人员作业需求。
8. 安全防护：设置安全防护设施，如安全网、安全绳、警示标志等。
9. 施工结束：施工结束后，将爬架降至地面，拆除架体和附墙件。
五、施工注意事项1. 严格按照施工规范进行操作，确保施工质量。
2. 加强施工人员的安全教育，提高安全意识。
3. 定期检查爬架的稳定性，发现问题及时处理。
4. 严禁超载使用爬架，确保爬架安全可靠。
5. 在施工过程中，密切关注天气变化，遇大风、暴雨等恶劣天气，暂停施工。
六、质量保证措施1. 严格执行质量标准，确保施工质量。
2. 加强施工过程中的质量检查，发现问题及时整改。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
住宅楼工程导轨式爬架施工组织设计方案(DOC 26页)江南新苑住宅楼工程XHR-01型导轨式爬架施工组织设计方案主体施工单位：中建三局（广州）一公司二OO二年七月十八日目录一．编制依据二．工程概况及导轨式爬架简介三．施工组织策划（一）技术准备（二）施工组织领导机构（三）施工队伍配备（四）材料机具计划及要求四．方案设计（一）导轨式爬架搭设方案（二）爬架防护方案（三）电梯处及屋面满架防护、卸荷要求（四）料台搭设方案（五）爬架人行梯步方案五．施工方法（一）施工工艺流程图（二）预埋件设置（三）操作平台搭设（四）爬架搭设与安装（五）施工进度及与相关工序配合六．质量保证措施七．安全保证措施（一）安全保证体系（二）安全防护措施（三）防火消防措施（四）防雷雨台风措施八．管理制度（一）安全检查制度（二）维护保养制度（三）爬架使用管理制度（四）爬架升降检查记录表九．管理人员和施工人员计划表十．材料计划（一）爬架和动力系统材料计划（二）支架和防护用品材料计划十一相关文件及附图施工组织设计方案一．编制依据1. 江南新苑D1\D2\D3栋住宅楼工程标准层结构图；立面图2．《XHR—01导轨式爬架操作规程》3．《XHR—01导轨式爬架计算书》4．《高层建筑施工手册》二．工程概况及导轨式爬架简介（一）工程概况江南新苑D1、D2、D3栋住宅楼工程外形结构完全一样，塔楼总高度D1、D2为108。
00米，D3为93。
30米. D1、D2栋+0.00以上由一层裙楼、一层转换层和31个标准层组成,D3为29个标准层；标准层层高均为3.00米。
本工程标准层部分结构外形沿高度方向比较统一，适合爬架防护；为了更好地保证本工程施工进度、施工安全和现场文明，为企业创造良好的经济效益，采用北京星河人施工技术有限公司生产的XHR-01型导轨式爬架作为三栋塔楼标准层部分的外防护架，满足结构主体施工防护和外墙装修施工需要，结构裙楼和转换层作为爬架平台采用满架搭设。
另外，屋面机房水箱和装饰框架由满架完成防护任务.（二）XHR—01型导轨式爬架简介XHR—01型导轨式爬架是一种用于高层建筑外脚手架施工的成套施工设备。
它改变了传统外脚手架搭设到顶的施工习惯，仅用3-5层脚手架，利用爬升机构实现整体或分片升降。
它由爬升机构、动力控制系统、安全承力系统、安全防坠装置、荷载预警系统、竖向主框架、水平支撑框架及架体组成。
目前，XHR—01型导轨式爬架在国内、外处于技术领先地位，该产品九六年被列为建设部重点产品项目，并于1999年通过了建设部组织的爬架产品认证，完全满足《建筑施工安全检查评分标准》（JGJ69-99）的有关要求。
其产品主要系统说明如下：1 底部承力桁架系统底部承力桁架又称水平支承桁架，是爬架架体底部的承力框架，水平框架的长度按模数排布，节点连接采用焊接节点板，螺栓连接。
上下弦杆和斜腹杆采用6.3号槽钢，立杆及短横杆采用Ф48×3.5钢管，螺栓采用M20规格，水平支承架两边与提升点处的竖向主框架连接，上部与支架体系钢管架（Ф48×3.5）连接。
2 竖向主框架竖向主框架为爬升机位处对应的内外排立杆和廊道斜杆采用定形焊接而成，内排立杆采用中心间距为0.14m的双立杆，内外排中心距为0.90m，每个机位处由二至四榀主框架单元节用套筒方式，采用螺栓连接。
可根据具体需要沿架体高度方向全高设置或部分设置。
3 支架体系支架体系采用普通钢管架搭设。
外排满设剪刀撑，内排剪刀撑搭设至上导轮组位置，每步架于外排1.2米高处设扶手杆。
搭设规范及要求按双排普通钢管架的规范和要求。
4 爬升系统爬升系统由导轨组件和导轮组件组成。
导轨组件包括导轨、连墙挂板、可调拉杆、拉杆座、限位锁等部件。
它沿建筑外延均匀布置，通过连墙挂板和可调拉杆固定在4-5层结构上，将支架荷载及施工荷载均匀地传到建筑物上。
一方面它作为竖向导向装置，支架可沿其自由升降，同时提供了水平约束，防止支架在升降中向内外倾斜，另一方面为爬升设备的安装、各种安全装置的设立提供了条件。
可调拉杆调整导轨离墙距离和垂直度。
导轨上设有高度标尺，可以在升降中直观监测支架的同步性。
导轮组件与架体采用螺栓连接或夹板方式连接，呈凹型抓钩结构，使支架只能沿导轨上下运动，不能向内外倾斜。
5荷载预警系统附着升降脚手架安全报警系统实时检测并显示各机位的受力状态，该系统对附着升降脚手架的各机位所受荷载能进行自动监视，当荷载异常时能报警，确保附着升降脚手架使用安全。
6 动力及控制系统动力控制系统为葫芦（电动或手动）、滑轮组和提升挂座，通过葫芦来实现支架体系的升降。
其电动系统还包括电路和电控柜，可实现整体同步升降，单点调整或分片升降。
控制柜还设有短路保护，断路保护，缺相保护，过载保护。
任何一个升降单元出现故障，整个爬架便会自动停止升降。
7 安全保证系统安全保证体系由限位锁、卸荷钢丝绳和防坠即停装置等三部分组成。
其中限位锁和卸荷钢丝绳是爬架在静止施工状态中的卸荷和保险措施。
导轨式爬架防坠装置的作用是当爬架在升降时动力失效时能自动启动并抱紧导轨，将爬架锁在导轨上，阻止爬架下落，为导轨式爬架提供了可靠的安全保证。
其基本结构如附图九所示，防坠装置安装在提升滑轮组件上靠结构一侧，其在导轨两侧各有一个制动轴，制动轴约束在制动框中，框内有一带角度的斜板，用来限制制动轴的运动方向，制动轴上连结拨框，制动轴由拨框控制上下运动，拨框上有弹簧与拨杆连接，拨框受拨杆控制，提升钢丝绳穿过拨杆另一端的套环中。
在正常状态下，提升钢丝绳张紧，拨杆处于受拉张紧位置，弹簧被向下压缩，制动轴远离导轨，爬架可正常升降。
在升降时动力失效时，提升钢丝绳张力消失，拨杆弹回初始位置，被压缩的弹簧向上弹起，拨框带动制动轴运动并靠紧导轨的侧边，由于制动轴的运动受制动斜板的约束，制动轴紧紧地抱住导轨两侧，使架体约束在导轨上，从而阻止了爬架下滑。
导轨式爬升脚手架防坠装置于1996年10月28日通过部级成果鉴定，该装置使用寿命长，安全可靠。
三.施工组织策划(一) 技术准备1.熟悉施工图纸，详细了解结构细部尺寸，仔细对照建施与结施图纸，检查立面是否有悬挑突出部分或影响爬架提升之障碍，仔细了解结构配筋，尽量避开窗洞,合理选择预埋件埋设位置。
2. 熟悉土建施工组织设计，详细了解塔吊、电梯、井架等垂直运输机械的平面布置，详细了解施工现场的平面布置，依此确定爬架平面布置及方案设计。
3. 科学编制施工方案。
广泛调查施工周边环境，密切联系工程实际，征求各工种各部门意见，坚持“安全第一”原则，编制切实可行的施工方案。
施工方案做到预埋位置准确，架体轻，材料用量少，布局合理、科学，有编制，有审核，有主管领导批准的签字手续。
4. 技术交底与培训作业班组进场后应首先组织三级安全教育和岗前施工技术、施工安全、施工文明、劳动纪律教育培训。
每道工序施工前爬架技术负责人应编写详尽的施工技术交底书向架子班组交底，内容应包括作业标准、技术要点、安全要求等，并要求每人签字后存档。
(二)施工组织领导机构导轨式爬架是一项全新的施工工艺，各级领导及技术、质量安全人员必须认真对待，严格把关，消除隐患。
根据本工程进度快、防护标准高、内档防护量大的特点，我公司特意安排有多年施工安全管理经验的技术人员作为项目现场负责人，并设安全监理负责人一名以加强安全管理。
其管理人员配备如下：爬架施工组织领导小组项目经理部专业公司爬架施工领导小组负责组织爬架施工班组人员认真学习XHR-01型导轨式爬架操作规程、建筑施工安全操作规程、技术安全交底、施工组织设计方案。
技术负责人协助班组制订作业计划，负责爬架定期检查、维护、保养工作，负责工人的技术培训、安全质量教育等工作。
(三) 施工队伍配备为确保安全和进度，计划在搭架阶段，安排壹个独立班组，施工队员15-20人 。
班组要求熟练架工不少于十名，正副班长各一名，兼职安全员一名，普工和木工三名，电工一名。
(四) 材料机具计划及要求爬架技术负责人依据爬架平面布置图，编制爬架材料计划清单、零配件计划清单，经主管领导批准后，组织生产及订货，保质保量交爬架方监理 项目部工长外爬架班组 计壹个爬架部付用户使用，满足施工要求。
具体计划清单包含爬升机构及零部件计划清单、主框架及零部件计划清单、动力机械计划清单、电控系统计划清单、施工机具计划清单、钢管扣件计划清单、防护材料及铁线铁钉等辅料计划清单。
材料质量要求凡是爬架专用设备及零配件必须经过检修确保达到使用标准；架体安全网和平兜网等防护用品必须有合格证；扣件必须经过清洗、坏丝螺栓螺母必须更换；钢管必须经过除锈刷漆；爬架用走道板使用的木模板必须确保强度，木模板的规格尺寸不得小于1200×300；严禁使用零小废料拼接；爬架用内挡翻板宽度方向严禁拼接，以确保承力强度，长度不得小于1000。
施工机具必须具备出厂合格证并经过检修，漏电保护灵敏有效。
四.方案设计1．导轨式爬升脚手架搭设方案根据标准层结构平面布置图和有关立面图，我公司技术科进行了全面审核，并进行了认真的爬架提升机构布置（附图一）。
初步设计三栋塔楼84套提升机构。
根据现场塔吊和施工电梯位置再作适当调整及分片,片架提升均采用电动提升方式。
〈1〉爬架平台自+0。
00M开始搭设，爬架自第一个标准层开始安装，爬架最高防护至104.30M。
爬架最底一步使用经建设部鉴定推荐的水平支撑框架(见附图二)，提升点处使用竖向主框架(见附图三)，架体其余部分使用普通钢管。
架体宽度0.9米，架体总高度16.2米,计8步架加1步单排架,覆盖5层以上,每步架高1.80米，立杆最大水平间距 1.80米，最大步距 1.80米；支架离墙距离0.40-0.50米，内档较大处采用钢管内挑至小于0.30米；爬架具体搭设见爬架立面图四。
〈2〉爬架在塔吊附墙处的协调.在塔吊附墙处，爬架支架在搭设时，大横杆、剪刀撑均采用短横杆，立杆和爬升机构要避开附墙支撑。
爬架在升降至附墙杆时，停止升降，先增加一道横杆（斜杆），再将障碍横杆（斜杆）拆除，爬架升降过后，应立即恢复所拆横杆（斜杆），升降时应设专人看守，专人负责解除和搭设，确保升降安全和支架整体性。
<3> 爬架剪刀撑搭设方案外排剪刀撑自爬架最底部满搭到顶,斜杆角度45。
-60。
，斜杆间距不超过4根立杆，钢管搭接不小于70CM，双扣件连接（见附图五）。
〈4〉阳台部分点位卸荷设计：1#、2#、3#、7#阳台较宽，点位处梁相对承力较小，为安全起见，在以上阳台处点位梁进行卸荷，采用可调托座和立杆在爬架卸荷的五层连续支撑，每层两根；5#阳台点位处设计特制钢梁，将架体荷载通过特制钢梁卸荷在阳台内端侧梁上，特制钢梁安装图参见（附图十）。
2 爬架防护要求⑴每步架体外排及端部均设扶手杆，材质可用竹或钢管；每步架体外排挂密目安全网，并在操作层设0.2米高踢脚板,或1.0米高度以上的钢丝网片。
