常见220V电源变压器空载电流

电源变压器空载电流江苏省泗阳县李口中学沈正中变压器是一种传送功率的电器设备，电源变压器有降压变压器和升压变压器，不管哪一种变压器，从理论上说（理想变压器），初级线圈的电流与电压的乘积应等于次级线圈的电流与电压的乘积，即I1U1＝I2U2。

变压器空载，即变压器次级开路，不带负载，也就是说变压器次级线圈电流I2为零，所以I1U1＝I2U2＝0，而这时的U1和U2均不是0，这就只能是I1为0，即“变压器空载时初级线圈电流为零”。

但在实际电路中，变压器是不可能在理想状态中工作的：一是变压器空载时，初级线圈是闭合的通路，线圈本身有电阻要发热、铁芯中产生的涡流（铁损）等，这些产生的都是有功功率，需要电流，消耗能量；二是变压器虽然空载，但变压器铁芯中要建立磁场，通过在初级线圈“电生磁”，感应次级线圈“磁生电”，因而建立磁场产生无功功率，虽不消耗能量，但也需要电流；这些电流综合起来就叫“变压器的空载电流”。

变压器空载电流的大小与初级绕组匝数多少、铁芯材质、铁芯尺寸、制作工艺等因素有关：1. 在其它技术规格相同的情况下，初级绕组的匝数越多，空载电流就越小；2. 在其它技术规格相同的情况下，导磁系数越高，空载电流越小，此外，硅钢片的厚度以及各硅钢片之间的导电性能对变压器的初级空载电流也有影响。

一般情况下，硅钢片越厚，相邻硅钢片之间的电阻越小，通电后铁芯中的涡流损耗越大，导致变压器的初级空载电流也越大；3.在其它技术规格相同的情况下，铁芯截面积越大，空载电流也越小；4. 在其它技术规格相同的情况下，制作电源变压器时，各绕组绕线应尽量紧密、扎实，硅钢片应排插紧密、规范，绕组与硅钢片之间应尽量紧凑，否则也会增大初级空载电流。

绕制质量差的电源变压器，不但空载电流大、易发热，而且常常在通电时发出交流哼声。

电源变压器绕制完成后，如果能进行浸漆、烘干处理，对提高变压器的质量，减小初级空载电流也大有益处。

我们希望变压器的空载电流越小越好，但受条件制约不可能无限制地小，变压器的空载电流一般约为额定电流的5%~8%，国家规定空载电流不应大于额定电流的10%，如果空载电流超过额定电流的10%，变压器的损耗就会增大，当空载电流超过额定电流的20%时，变压器就不能使用，因为它的温升将超过允许值，工作时间稍长，严重的就会导致变压器烧毁事故，甚至引起火灾。

电子元件基础知识入门_电子元器件知识详解凡是能产生电感作用的原件统称为电感原件，常用的电感元件有固定电感器，阻流圈，电视机永行线性线圈，行，帧振荡线圈，偏转线圈，录音机上的磁头，延迟线等。

以下是由店铺整理关于电子元件基础知识入门的内容，希望大家喜欢!电子元件基础知识入门1 固定电感器:一般采用带引线的软磁工字磁芯，电感可做在10-22000uh之间，Q值控制在40左右。

2 阻流圈：他是具有一定电感得线圈，其用途是为了防止某些频率的高频电流通过，如整流电路的滤波阻流圈，电视上的行阻流圈等。

3 行线性线圈：用于和偏转线圈串联，调节行线性。

由工字磁芯线圈和恒磁块组成，一般彩电用直流电流1.5A电感116-194uh频率：2.52MHZ4 行振荡线圈：由骨架，线圈，调节杆，螺纹磁芯组成。

一般电感为5mh调节量大于+-10mh.电感线圈的品质因数和固有电容(1)电感量及精度线圈电感量的大小，主要决定于线圈的直径、匝数及有无铁芯等。

电感线圈的用途不同，所需的电感量也不同。

例如，在高频电路中，线圈的电感量一般为0.1uH—100Ho电感量的精度，即实际电感量与要求电感量间的误差，对它的要求视用途而定。

对振荡线圈要求较高，为o.2-o.5%。

对耦合线圈和高频扼流圈要求较低，允许10—15%。

对于某些要求电感量精度很高的场合，一般只能在绕制后用仪器测试，通过调节靠近边沿的线匝间距离或线圈中的磁芯位置来实现o(2)线圈的品质因数品质因数Q用来表示线圈损耗的大小，高频线圈通常为50—300。

对调谐回路线圈的Q值要求较高，用高Q值的线圈与电容组成的谐振电路有更好的谐振特性;用低Q值线圈与电容组成的谐振电路，其谐振特性不明显。

对耦合线圈，要求可低一些，对高频扼流圈和低频扼流圈，则无要求。

Q值的大小，影响回路的选择性、效率、滤波特性以及频率的稳定性。

一般均希望Q值大，但提高线圈的Q值并不是一件容易的事，因此应根据实际使用场合、对线圈Q值提出适当的要求。

此文是由：台湾明纬开关电源实业集团有限公司。

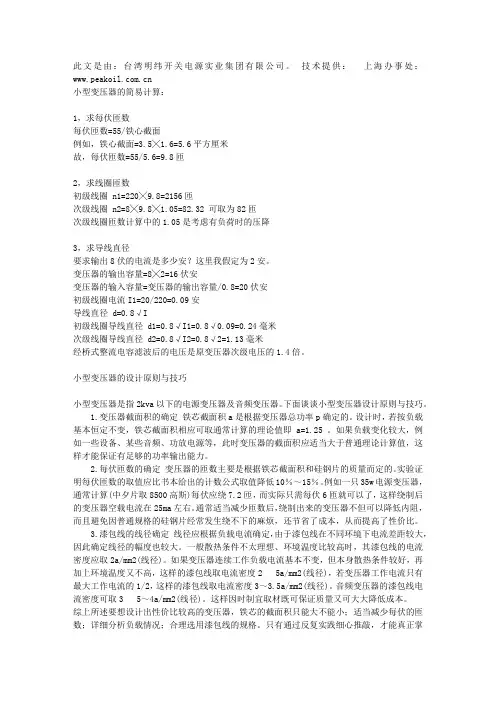

技术提供：上海办事处：小型变压器的简易计算：1，求每伏匝数每伏匝数=55/铁心截面例如，铁心截面=3.5╳1.6=5.6平方厘米故，每伏匝数=55/5.6=9.8匝2，求线圈匝数初级线圈 n1=220╳9.8=2156匝次级线圈 n2=8╳9.8╳1.05=82.32 可取为82匝次级线圈匝数计算中的1.05是考虑有负荷时的压降3，求导线直径要求输出8伏的电流是多少安？这里我假定为2安。

变压器的输出容量=8╳2=16伏安变压器的输入容量=变压器的输出容量/0.8=20伏安初级线圈电流I1=20/220=0.09安导线直径 d=0.8√I初级线圈导线直径 d1=0.8√I1=0.8√0.09=0.24毫米次级线圈导线直径 d2=0.8√I2=0.8√2=1.13毫米经桥式整流电容滤波后的电压是原变压器次级电压的1.4倍。

小型变压器的设计原则与技巧小型变压器是指2kva以下的电源变压器及音频变压器。

下面谈谈小型变压器设计原则与技巧。

1.变压器截面积的确定铁芯截面积a是根据变压器总功率p确定的。

设计时，若按负载基本恒定不变，铁芯截面积相应可取通常计算的理论值即a=1.25 。

如果负载变化较大，例如一些设备、某些音频、功放电源等，此时变压器的截面积应适当大于普通理论计算值，这样才能保证有足够的功率输出能力。

2.每伏匝数的确定变压器的匝数主要是根据铁芯截面积和硅钢片的质量而定的。

实验证明每伏匝数的取值应比书本给出的计数公式取值降低10％～15％。

例如一只35w电源变压器，通常计算(中夕片取8500高斯)每伏应绕7.2匝，而实际只需每伏6匝就可以了，这样绕制后的变压器空载电流在25ma左右。

通常适当减少匝数后，绕制出来的变压器不但可以降低内阻，而且避免因普通规格的硅钢片经常发生绕不下的麻烦，还节省了成本，从而提高了性价比。

3.漆包线的线径确定线径应根据负载电流确定，由于漆包线在不同环境下电流差距较大，因此确定线径的幅度也较大。

变压器选择题及答案变压器选择题1.变压器空载电流小的原因是______ 。

（a）一次绕组匝数多，电阻很大；（b）—次绕组的漏抗很大；（c）变压器的励磁阻抗很大；（d）变压器铁心的电阻很大。

2.变压器空载损耗_____ 。

（a）全部为铜损耗；（b）全部为铁损耗；（c）主要为铜损耗；（d）主要为铁损耗。

3.一台变压器一次侧接在额定电压的电源上，当二次侧带纯电阻负载时，则从一次侧输入的功率_______ 。

（a）只包含有功功率；（b）既有有功功率，又有无功功率；（c）只包含无功功率；（d）为零。

4.变压器中，不考虑漏阻抗压降和饱和的影响，若一次电压不变，铁心不变，而将匝数增加，则励磁电流_______ 。

（a）增加；（b）减少；（c）不变；（d）基本不变。

5.—台单相变压器，U IN/ U2N =220/10,若原方接在110V的单相电源上空载运行，电源频率不变，则变压器的主磁通将___________ 。

（a）增大；（b）减小；（c）不变。

6.___________________________ 变压器短路实验所测损耗。

（a）主要为铜耗；（b）主要为铁耗；（c）全部为铜耗；（d）全部为铁耗。

7.___________________________________________ 做变压器空载实验所测的数值，可用于计算_______________________________ 。

（a）励磁阻抗；（b）原边漏抗；（c）副边漏抗；（d）副边电阻。

8.将50Hz、220/127V的变压器，接到100Hz，220V的电源上，铁心中的磁通将如何变化？（）（a）减小；（b）增加；（c）不变；（d）不能确定。

9.用一台电力变压器向某车间的异步电动机供电，当开动的电动机台数增多时，变压器的端电压将如何变化？（）（a）升高；（b）降低；（c）不变；（d）可能升高，也可能降低。

10.变压器运行时，在电源电压一定的情况下，当负载阻抗增加时，主磁通如何变化？（）（a）增加；（b）基本不变；（c）减小。

电感器变压器检测方法与经验1色码电感器检测将万用表置于R×1挡，红、黑表笔各接色码电感器任一引出端，此时指针应向右摆动。

测出电阻值大小，可具体分下述三种情况进行鉴别：A?被测色码电感器电阻值为零，其内部有短路性故障。

B?被测色码电感器直流电阻值大小与绕制电感器线圈所用漆包线径、绕制圈数有直接关系，能测出电阻值，则可认为被测色码电感器是正常。

2?中周变压器检测A?将万用表拨至R×1挡，中周变压器各绕组引脚排列规律，逐一检查各绕组通断情况，进而判断其是否正常。

B?检测绝缘性能将万用表置于R×10k挡，做如下几种状态测试：(1)初级绕组与次级绕组之间电阻值；(2)初级绕组与外壳之间电阻值；(3)次级绕组与外壳之间电阻值。

上述测试结果分出现三种情况：(1)阻值为无穷大：正常；(2)阻值为零：有短路性故障；(3)阻值小于无穷大，但大于零：有漏电性故障。

3?电源变压器检测A?观察变压器外貌来检查其是否有明显异常现象。

如线圈引线是否断裂，脱焊，绝缘材料是否有烧焦痕迹，铁心紧固螺杆是否有松动，硅钢片有无锈蚀，绕组线圈是否有外露等。

B?绝缘性测试。

用万用表R×10k挡分别测量铁心与初级，初级与各次级、铁心与各次级、静电屏蔽层与衩次级、次级各绕组间电阻值，万用表指针均应指无穷大位置不动。

否则，说明变压器绝缘性能不良。

C?线圈通断检测。

将万用表置于R×1挡，测试中，若某个绕组电阻值为无穷大，则说明此绕组有断路性故障。

D?判别初、次级线圈。

电源变压器初级引脚和次级引脚一般都是分别从两侧引出，初级绕组多标有220V字样，次级绕组则标出额定电压值，如15V、24V、35V等。

再这些标记进行识别。

E?空载电流检测。

(a)?直接测量法。

将次级所有绕组全部开路，把万用表置于交流电流挡(500mA，串入初级绕组。

当初级绕组插头插入220V交流市电时，万用表所指示便是空载电流值。

此值不应大于变压器满载电流10％～20％。

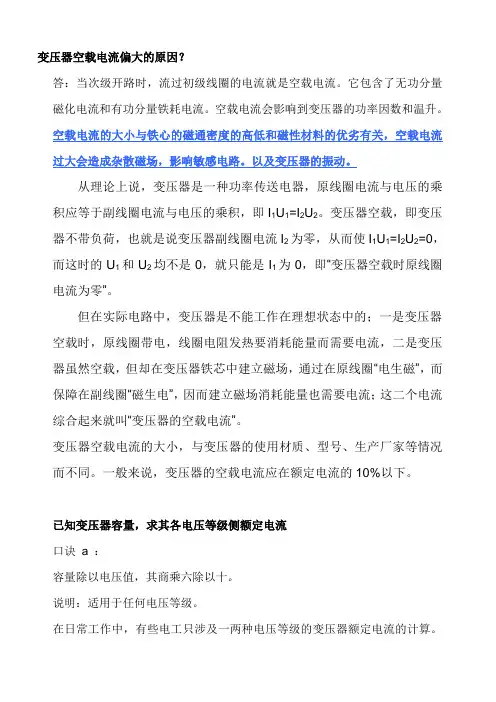

变压器空载电流偏大的原因？答：当次级开路时，流过初级线圈的电流就是空载电流。

它包含了无功分量磁化电流和有功分量铁耗电流。

空载电流会影响到变压器的功率因数和温升。

空载电流的大小与铁心的磁通密度的高低和磁性材料的优劣有关，空载电流过大会造成杂散磁场，影响敏感电路。

以及变压器的振动。

从理论上说，变压器是一种功率传送电器，原线圈电流与电压的乘积应等于副线圈电流与电压的乘积，即I1U1=I2U2。

变压器空载，即变压器不带负荷，也就是说变压器副线圈电流I2为零，从而使I1U1=I2U2=0，而这时的U1和U2均不是0，就只能是I1为0，即“变压器空载时原线圈电流为零”。

但在实际电路中，变压器是不能工作在理想状态中的；一是变压器空载时，原线圈带电，线圈电阻发热要消耗能量而需要电流，二是变压器虽然空载，但却在变压器铁芯中建立磁场，通过在原线圈“电生磁”，而保障在副线圈“磁生电”，因而建立磁场消耗能量也需要电流；这二个电流综合起来就叫“变压器的空载电流”。

变压器空载电流的大小，与变压器的使用材质、型号、生产厂家等情况而不同。

一般来说，变压器的空载电流应在额定电流的10%以下。

已知变压器容量，求其各电压等级侧额定电流口诀 a ：容量除以电压值，其商乘六除以十。

说明：适用于任何电压等级。

在日常工作中，有些电工只涉及一两种电压等级的变压器额定电流的计算。

将以上口诀简化，则可推导出计算各电压等级侧额定电流的口诀：容量系数相乘求。

已知变压器容量，速算其一、二次保护熔断体（俗称保险丝）的电流值。

口诀 b ：配变高压熔断体，容量电压相比求。

配变低压熔断体，容量乘9除以5。

说明：正确选用熔断体对变压器的安全运行关系极大。

当仅用熔断器作变压器高、低压侧保护时，熔体的正确选用更为重要。

这是电工经常碰到和要解决的问题。

已知三相电动机容量，求其额定电流口诀（c）：容量除以千伏数，商乘系数点七六。

说明：（1）口诀适用于任何电压等级的三相电动机额定电流计算。

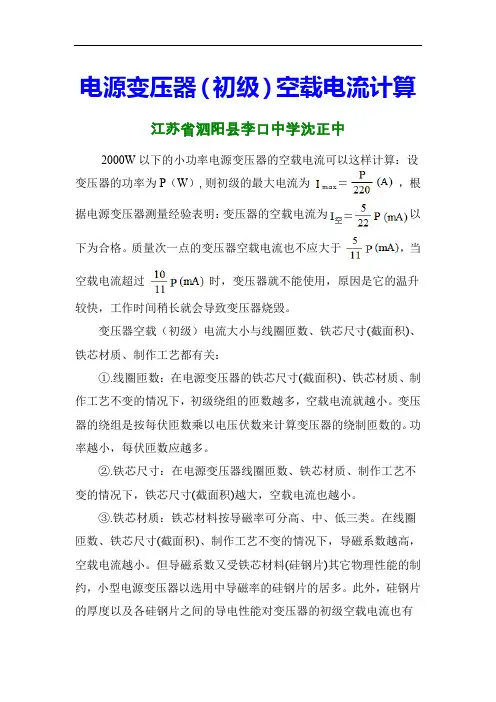

电源变压器（初级）空载电流计算江苏省泗阳县李口中学沈正中2000W以下的小功率电源变压器的空载电流可以这样计算：设变压器的功率为P（W）,则初级的最大电流为，根据电源变压器测量经验表明：变压器的空载电流为以下为合格。

质量次一点的变压器空载电流也不应大于，当空载电流超过时，变压器就不能使用，原因是它的温升较快，工作时间稍长就会导致变压器烧毁。

变压器空载（初级）电流大小与线圈匝数、铁芯尺寸(截面积)、铁芯材质、制作工艺都有关：①.线圈匝数：在电源变压器的铁芯尺寸(截面积)、铁芯材质、制作工艺不变的情况下，初级绕组的匝数越多，空载电流就越小。

变压器的绕组是按每伏匝数乘以电压伏数来计算变压器的绕制匝数的。

功率越小，每伏匝数应越多。

②.铁芯尺寸：在电源变压器线圈匝数、铁芯材质、制作工艺不变的情况下，铁芯尺寸(截面积)越大，空载电流也越小。

③.铁芯材质：铁芯材料按导磁率可分高、中、低三类。

在线圈匝数、铁芯尺寸(截面积)、制作工艺不变的情况下，导磁系数越高，空载电流越小。

但导磁系数又受铁芯材料(硅钢片)其它物理性能的制约，小型电源变压器以选用中导磁率的硅钢片的居多。

此外，硅钢片的厚度以及各硅钢片之间的导电性能对变压器的初级空载电流也有影响。

一般情况下，硅钢片越薄，相邻硅钢片之间的电阻越大，通电后铁芯中的涡流损耗越小，变压器的初级空载电流也越小。

④.制作工艺：制作电源变压器时，各绕组绕线应尽量紧密、扎实，硅钢片应排插紧密、规范，绕组与硅钢片之间应尽量紧凑，否则也会增大初级空载电流。

绕制质量差的电源变压器，不但空载电流大、易发热，而且常常在通电时发出交流哼声。

电源变压器绕制完成后，如果能进行浸漆、烘干处理最好，对提高变压器的绝缘性能，防止因线圈匝间漏电而增大变压器的空载电流。

下表是部分2000W以下常用优质电源变压器的空载电流【质量差点（指的是变压器自身消耗功率稍大）的电源变压器空载电流可大点，但不得超过表中所示空载电流数值的2倍，否则温升较快，工作时间稍长就会导致变压器烧毁。

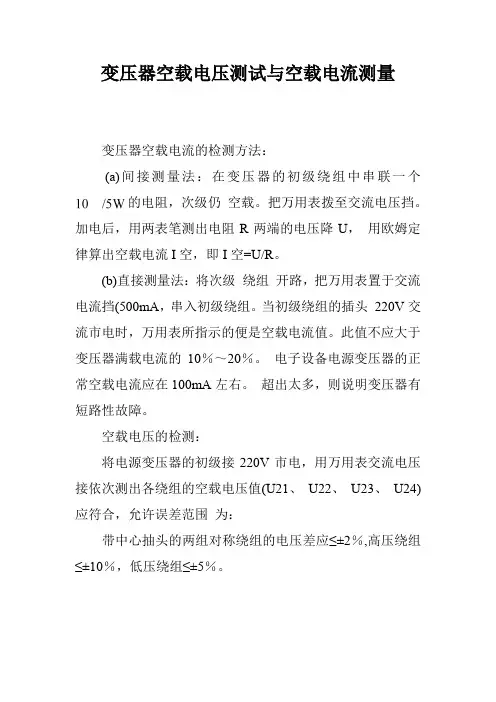

变压器空载电压测试与空载电流测量
变压器空载电流的检测方法：
(a)间接测量法：在变压器的初级绕组中串联一个
的电阻，次级仍空载。

把万用表拨至交流电压挡。

加电后，用两表笔测出电阻R两端的电压降U，用欧姆定律算出空载电流I空，即I空=U/R。

(b)直接测量法：将次级绕组开路，把万用表置于交流电流挡(500mA，串入初级绕组。

当初级绕组的插头220V交流市电时，万用表所指示的便是空载电流值。

此值不应大于变压器满载电流的10％～20％。

电子设备电源变压器的正常空载电流应在100mA左右。

超出太多，则说明变压器有短路性故障。

空载电压的检测：
将电源变压器的初级接220V市电，用万用表交流电压接依次测出各绕组的空载电压值(U21、U22、U23、U24)应符合，允许误差范围为：
带中心抽头的两组对称绕组的电压差应≤±2％,高压绕组≤±10％，低压绕组≤±5％。

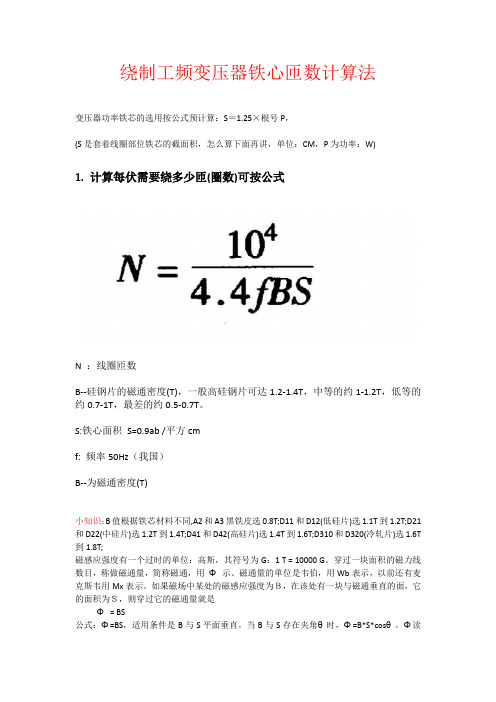

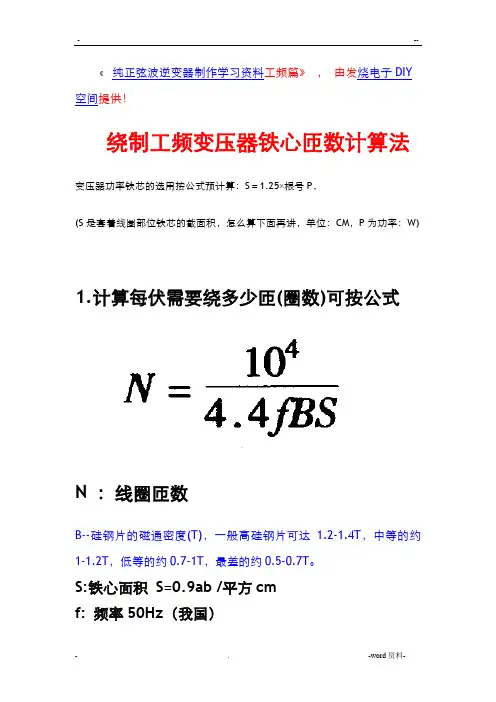

《纯正弦波逆变器制作学习资料工频篇》，由发烧电子DIY 空间提供！绕制工频变压器铁心匝数计算法变压器功率铁芯的选用按公式预计算：S＝1.25×根号P，(S是套着线圈部位铁芯的截面积，怎么算下面再讲，单位：CM，P为功率：W) 1.计算每伏需要绕多少匝(圈数)可按公式N ：线圈匝数B--硅钢片的磁通密度(T)，一般高硅钢片可达1.2-1.4T，中等的约1-1.2T，低等的约0.7-1T，最差的约0.5-0.7T。

S:铁心面积S=0.9ab /平方cmf: 频率50Hz（我国）B--为磁通密度(T)小知识：B值根据铁芯材料不同,A2和A3黑铁皮选0.8T;D11和D12(低硅片)选1.1T到1.2T;D21和D22(中硅片)选1.2T到1.4T;D41和D42(高硅片)选1.4T到1.6T;D310和D320(冷轧片)选1.6T到1.8T; 磁感应强度有一个过时的单位：高斯，其符号为G：1 T = 10000 G。

穿过一块面积的磁力线数目，称做磁磁通量，简称磁通，用Φ示。

磁通量的单位是韦伯，用Wb表示，以前还有麦克斯韦用Mx表示。

如果磁场中某处的磁感应强度为Ｂ，在该处有一块与磁通垂直的面，它的面积为Ｓ，则穿过它的磁通量就是Φ= BS公式：Φ=BS，适用条件是B与S平面垂直。

当B与S存在夹角θ时，Φ=B*S*cosθ。

Φ读“fai”四声。

单位：在国际单位制中，磁通量的单位是韦伯，符号是Wb，1Wb=1T*m^2;=1V*S，是标量，但有正负，正负仅代表穿向，磁感应强度Ｂ的单位是高斯（Ｇs），1 T = 10000 G；面积Ｓ的单位是平方厘米；磁通量的单位是麦克斯韦（Mx)。

当B与S存在夹角θ时，Φ=B*S*cosθ。

Φ读“fai”四声。

在国际单位制中，磁通量的单位是韦伯，符号是Wb，1Wb=1T*m2;=1V * S，是标量，但有正负，正负仅代表穿向。

S--为铁芯有效面积（单位为平方厘米）S =0.9aba为铁芯中心柱的长b为厚度，（看你叠多少了）0.9是叠片系数（看你叠的紧密不紧密了），2.总匝数知道变压器线圈每伏匝数后,既可求出各绕组总匝数了即：W=UW0式中:W为某绕组总匝数(匝)U为该绕组电压注意！补偿带负载后绕组阻抗引起的次级电压降落,次级匝数应5%到20%(容量小的变压器取计算出初级线圈以10匝1V计算N1=220╳10=2200匝2次级线圈N2=8╳10╳1.05=84次级线圈匝数计算中的1.05是考虑有负荷时的压降3.求导线直径如：要求输出8伏的电流是多少安？这里我假定为2安。

绕制工频变压器铁心匝数计算法变压器功率铁芯的选用按公式预计算：S＝1.25×根号P，(S是套着线圈部位铁芯的截面积，怎么算下面再讲，单位：CM，P为功率：W)1. 计算每伏需要绕多少匝(圈数)可按公式N ：线圈匝数B--硅钢片的磁通密度(T)，一般高硅钢片可达1.2-1.4T，中等的约1-1.2T，低等的约0.7-1T，最差的约0.5-0.7T。

S:铁心面积S=0.9ab /平方cmf: 频率50Hz（我国）B--为磁通密度(T)小知识：B值根据铁芯材料不同,A2和A3黑铁皮选0.8T;D11和D12(低硅片)选1.1T到1.2T;D21和D22(中硅片)选1.2T到1.4T;D41和D42(高硅片)选1.4T到1.6T;D310和D320(冷轧片)选1.6T 到1.8T;磁感应强度有一个过时的单位：高斯，其符号为G：1 T = 10000 G。

穿过一块面积的磁力线数目，称做磁通量，简称磁通，用Φ示。

磁通量的单位是韦伯，用Wb表示，以前还有麦克斯韦用Mx表示。

如果磁场中某处的磁感应强度为Ｂ，在该处有一块与磁通垂直的面，它的面积为Ｓ，则穿过它的磁通量就是Φ= BS公式：Φ=BS，适用条件是B与S平面垂直。

当B与S存在夹角θ时，Φ=B*S*cosθ。

Φ读“fai”四声。

单位：在国际单位制中，磁通量的单位是韦伯，符号是Wb，1Wb=1T*m^2;=1V*S，是标量，但有正负，正负仅代表穿向，磁感应强度Ｂ的单位是高斯（Ｇs），1 T = 10000 G；面积Ｓ的单位是平方厘米；磁通量的单位是麦克斯韦（Mx)。

当B与S存在夹角θ时，Φ=B*S*cosθ。

Φ读“fai”四声。

S--为铁芯有效面积（单位为平方厘米）S =0.9aba为铁芯中心柱的长b为厚度，（看你叠多少了）0.9是叠片系数（看你叠的紧密不紧密了），2 总匝数知道变压器线圈每伏匝数后,既可求出各绕组总匝数了即：W=UW0式中: W为某绕组总匝数(匝)U为该绕组电压注意！补偿带负载后绕组阻抗引起的次级电压降落,次级匝数应5%到20%(容量小的变压器取1 计算出初级线圈以10匝1V计算N1=220╳10=2200匝2次级线圈N2=8╳10╳1.05=84次级线圈匝数计算中的1.05是考虑有负荷时的压降3. 求导线直径如：要求输出8伏的电流是多少安？这里我假定为2安。

常用电子元件检测方法大全用电子元器件检测方法与经验大全技皆知前天 09:59元器件的检测是工程师的一项基本功，如何准确有效地检测元器件的相关参数，判断元器件的是否正常，不是一件千篇一律的事，必须根据不同的元器件采用不同的方法，从而判断元器件的正常与否。

特别对初学者来说，熟练掌握常用元器件的检测方法和经验很有必要，以下对常用电子元器件的检测经验和方法进行详细介绍。

电阻器的检测方法与经验1、固定电阻器的检测A）将两表笔（不分正负）分别与电阻的两端引脚相接即可测出实际电阻值。

为了提高测量精度，应根据被测电阻标称值的大小来选择量程。

由于欧姆挡刻度的非线性关系，它的中间一段分度较为精细，因此应使指针指示值尽可能落到刻度的中段位置，即全刻度起始的20％～80％弧度范围内，以使测量更准确。

根据电阻误差等级不同。

读数与标称阻值之间分别允许有±5％、±10％或±20％的误差。

如不相符，超出误差范围，则说明该电阻值变值了。

B）注意测试时，特别是在测几十kΩ以上阻值的电阻时，手不要触及表笔和电阻的导电部分；被检测的电阻从电路中焊下来，至少要焊开一个头，以免电路中的其他元件对测试产生影响，造成测量误差；色环电阻的阻值虽然能以色环标志来确定，但在使用时最好还是用万用表测试一下其实际阻值。

2、水泥电阻的检测检测水泥电阻的方法及注意事项与检测普通固定电阻完全相同。

3、熔断电阻器的检测在电路中，当熔断电阻器熔断开路后，可根据经验作出判断：若发现熔断电阻器表面发黑或烧焦，可断定是其负荷过重，通过它的电流超过额定值很多倍所致；如果其表面无任何痕迹而开路，则表明流过的电流刚好等于或稍大于其额定熔断值。

对于表面无任何痕迹的熔断电阻器好坏的判断，可借助万用表R×1挡来测量，为保证测量准确，应将熔断电阻器一端从电路上焊下。

若测得的阻值为无穷大，则说明此熔断电阻器已失效开路，若测得的阻值与标称值相差甚远，表明电阻变值，也不宜再使用。

220v转110v电源变压器的使用注意事项电源变压器是一种用于将高电压或电流转换为低电压或电流的设备。

在很多电子产品和应用中，我们都会用到电源变压器。

比如，我们将家庭用的220V交流电转换为110V交流电，以供一些特定的电器使用。

使用注意事项1. 电压匹配：在使用电源变压器时，首先要确保输入和输出电压与设备的需求相匹配。

对于220V转110V的电源变压器，输入电压应为220V，输出电压应为110V。

如果设备需要的电压不是110V，那么你需要选择相应的输出电压。

2. 电流和负载：确保电源变压器的电流容量与您的设备需求相匹配。

如果设备需要较大的电流，那么您需要选择能够提供足够电流的电源变压器。

此外，不要让电源变压器超载，否则可能会导致过热甚至火灾。

3. 效率和能效：电源变压器也有能效等级。

一般来说，能效等级越高，转换效率也就越高。

这不仅可以减少能源的浪费，也有助于降低设备的热量产生。

4. 放置和使用环境：确保电源变压器放置在通风良好的地方，以便于散热。

此外，避免将电源变压器暴露在潮湿或高温的环境中，这可能会导致设备的损坏或引发安全问题。

5. 维护和检查：定期检查电源变压器的连接是否紧固，以及是否有任何异常的热量或气味。

如果发现任何问题，应立即停止使用并寻求专业维修人员的帮助。

6. 安全措施：始终保持电源变压器的金属部分远离可燃物体，并确保它被正确地接地以防止触电。

如果电源变压器发生故障，应寻求专业人员的帮助，不要试图自行修复。

7. 正确连接：在连接电源变压器时，一定要确保输入和输出线的正确连接。

错误的连接可能会导致设备无法正常工作，甚至可能损坏设备或电源变压器。

8. 空载状态：当设备不需要电力时，应确保电源变压器处于空载状态。

长时间的满载运行可能会缩短电源变压器的使用寿命，并可能引发安全问题。

9. 储存和处理：在不使用电源变压器时，应将其存放在干燥、通风良好的地方。

此外，当不再使用电源变压器时，应按照环保要求对其进行处理，不要随意丢弃。

漆包线绕制变压器的问题漆包线绕制变压器的问题1，求每伏匝数每伏匝数=55/铁心截面例如，你的铁心截面=3.5╳1.6=5.6平方厘米故，每伏匝数=55/5.6=9.8匝2，求线圈匝数初级线圈n1=220╳9.8=2156匝次级线圈n2=8╳9.8╳1.05=82.32 可取为82匝次级线圈匝数计算中的1.05是考虑有负荷时的压降3，求导线直径要求输出8伏的电流是多少安？这里我假定为2安。

变压器的输出容量=8╳2=16伏安变压器的输入容量=变压器的输出容量/0.8=20伏安初级线圈电流I1=20/220=0.09安导线直径d=0.8√I初级线圈导线直径d1=0.8√I1=0.8√0.09=0.24毫米次级线圈导线直径d2=0.8√I2=0.8√2=1.13毫米经桥式整流电容滤波后的电压是原变压器次级电压的1.4倍。

小型变压器的设计原则与技巧小型变压器是指2kva以下的电源变压器及音频变压器。

下面谈谈小型变压器设计原则与技巧。

1.变压器截面积的确定铁芯截面积a是根据变压器总功率p确定的。

设计时，若按负载基本恒定不变，铁芯截面积相应可取通常计算的理论值即a=1.25 。

如果负载变化较大，例如一些设备、某些音频、功放电源等，此时变压器的截面积应适当大于普通理论计算值，这样才能保证有足够的功率输出能力。

2.每伏匝数的确定变压器的匝数主要是根据铁芯截面积和硅钢片的质量而定的。

实验证明每伏匝数的取值应比书本给出的计数公式取值降低10％～15％。

例如一只35w电源变压器，通常计算(中夕片取8500高斯)每伏应绕7.2匝，而实际只需每伏6匝就可以了，这样绕制后的变压器空载电流在25ma左右。

通常适当减少匝数后，绕制出来的变压器不但可以降低内阻，而且避免因普通规格的硅钢片经常发生绕不下的麻烦，还节省了成本，从而提高了性价比。

3.漆包线的线径确定线径应根据负载电流确定，由于漆包线在不同环境下电流差距较大，因此确定线径的幅度也较大。

请问各位⼤师输⼊电压220V输出220V隔离变压器空载电流多⼤？空载电流和功率⼤⼩有关系⽽不是电压，空载电流是变压器的⼀项重要的指标之⼀，但不是唯⼀指标，电源变压器的指标有很多⽐如：效率，温升，损耗，体积，成本等，⽽且相互之间有⼀定的关联。

因此笼统地说空载电流越⼩变压器指标越好是不妥的。

有些变压器空载电流很⼩，但是铁芯损耗⼤，温升很⾼，这个变压器就不能说质量好的产品。

⼩于10W的变压器，空转电流⼀般是7-15毫安，100W左右的变压器，空载电流⼀般是30-60毫安，1000VA的，空载电流700毫安左右，请关注：容济点⽕器。

⼩功率电源变压器的空载电流Iio的最⼤值应不超过Ii的5～8%。

如果空载电流超过额定电流的10%，变压器的损耗就会增⼤；当空载电流超过额定电流的20%时，变压器就不能使⽤，因为它的温升将超过允许值，⼯作时间稍长，严重的就会导致烧毁事故。

　变压器的空载电流偏⼤有以下三个原因造成： 1、变压器内部选⽤的铁芯硅钢⽚材料是⽤废料构成的或者使⽤数条甚⾄数⼗数条硅钢带拼接，甚⾄使⽤边缘参差不齐的边⾓料卷绕的铁芯，这样的硅钢⽚本⾝性能和质量不良。

再者铁芯制造⼯艺不佳，叠⽚不齐，接缝过⼤，夹紧⼒过⼩或过⼤都会造成空载电流变⼤。

2、设计参数或⽣产时变压器绕制的铜线线圈匝数过少3、铁芯的截⾯积过⼩，这样⼀来磁通密度过⾼，造成变压器的空载电流变⼤。

变压器的空载电流是等于磁化电流和铁损电流的⽮量和，⼀般情况下铁损电流很⼩，空载电流主要指磁化电流。

空载电流和铁芯的性能密切相关，允许的空载电流⼤，铁芯的磁感应强度的取值可以偏⾼，变压器的体积可以缩⼩。

或者选⽤普通的硅钢铁芯，有利于降低成本。

允许的空载电流⼩，铁芯的磁感应强度取值降低，或者选⽤优质的的铁芯材料，这样会导致变压器的体积偏⼤或者成本增加。

权衡以上因素，将空载电流控制在⼀个合适的值是最好的选择。
