钻孔灌注桩基础施工技术交底

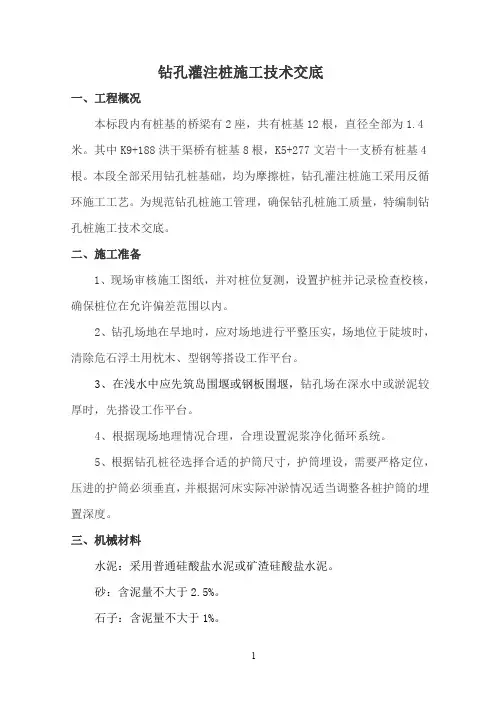

钻孔灌注桩施工技术交底一、工程概况本标段内有桩基的桥梁有2座，共有桩基12根，直径全部为1.4米。

其中K9+188洪干渠桥有桩基8根，K5+277文岩十一支桥有桩基4根。

本段全部采用钻孔桩基础，均为摩擦桩，钻孔灌注桩施工采用反循环施工工艺。

为规范钻孔桩施工管理，确保钻孔桩施工质量，特编制钻孔桩施工技术交底。

二、施工准备1、现场审核施工图纸，并对桩位复测，设置护桩并记录检查校核，确保桩位在允许偏差范围以内。

2、钻孔场地在旱地时，应对场地进行平整压实，场地位于陡坡时，清除危石浮土用枕木、型钢等搭设工作平台。

3、在浅水中应先筑岛围堰或钢板围堰，钻孔场在深水中或淤泥较厚时，先搭设工作平台。

4、根据现场地理情况合理，合理设置泥浆净化循环系统。

5、根据钻孔桩径选择合适的护筒尺寸，护筒埋设，需要严格定位，压进的护筒必须垂直，并根据河床实际冲淤情况适当调整各桩护筒的埋置深度。

三、机械材料水泥：采用普通硅酸盐水泥或矿渣硅酸盐水泥。

砂：含泥量不大于2.5%。

石子：含泥量不大于1%。

水：应用自来水或不含有害物质的洁净水。

造浆用粘土：可就地选择塑性指数IP≥15的粘土或购专用膨润土。

钢筋：钢筋的级别、直径必须符合设计要求，有出厂质量证明书及进场后试验报告。

主要施工机具：反循环钻机、泥浆搅拌机、泥浆泵、导管、清孔器。

四、质量标准1、保证项目⑴.成孔深度、孔径、孔型必须符合设计要求。

⑵.钻孔桩护筒应坚实不漏水，护筒埋深不小于3m。

⑶.成孔过程中泥浆比重应控制在1.1～1.3，浇注混凝土前孔底的泥浆比重应不大于1.1；含砂率＜2％，黏度17～20Pa.s,胶体率大于98%。

⑷.浇筑水下混凝土前，孔底沉碴厚度不得大于20cm，并注意保持孔内水头，防止塌孔。

⑸.钢筋品种、级别、规格和数量必须符合设计要求。

钢筋进场时，必须对其质量指标进行全面检查，并按批抽检，其检验数量与质量应符合设计要求及现行国家标准的规定。

⑹.钢筋的加工必须符合设计要求，主筋采用双面搭接焊，搭接长度不小于(5d)，搭接部位应预弯，搭接钢筋的轴线应位于同一直线上。

灌注桩技术交底15篇【第1篇】桥梁钻孔灌注桩施工技术交底一、护筒埋设及要求1、护筒埋置深度：粘质土不大于 1.0~1.5m高出地面0.3m。

2、护筒埋设采用挖坑埋设法，护筒底部及四周所填粘质土须分层夯实。

3、平面位置偏差小于5cm，倾斜度偏差小于1%。

二、泥浆性能要求1、相对密度：1.05~1.20，粘度：16~22s，含砂率≤4%。

三、正循环回转法成孔1、钻机就位：钻机调平对准钻孔，装上转盘，钻杆位置偏差小于2cm。

2、初钻：启动泥浆泵和转盘，空转一段时间，待泥浆输进钻孔中一定数量后开始钻进。

3、钻进时操作要点：开始钻进时，进尺适当控制，在护筒刃脚处，应低档慢速钻进。

4、泥浆补充与净化：钻进过程中及时检查泥浆指标，并适当调整每钻进2m或地层变化处，捞取钻渣样品并记录，与设计资料核对。

四、成孔检查1、孔径检查：用笼式检孔器检查，外径等于设计孔径，长度为4.5m。

2、孔深和孔底沉渣检查：标准测锤检测。

五、常见事故处理1、坍孔：回填砂和粘质土混合物到坍孔处以上1~2m，重新钻进。

2、钻孔偏斜：用检孔器查明钻孔偏斜位置，在偏斜处反复扫孔。

3、掉钻落物：用打捞叉、打捞钓等工具取出落物。

4、糊钻和埋钻：调节泥浆指标，增大泵量及向孔内投入砂石，严重糊钻时，停钻清除钻渣。

六、清孔（换浆法）1、终孔后，停止进尺，稍提钻锥离孔底10~20m空转，保持泥浆正常循环，以中速将比重为1.03~1.10，纯泥浆压入，使孔内钻渣较多泥浆换出，清孔后泥浆含砂率＜2%粘度17-20s，比重1.03~1.10。

孔底沉淀土厚度小于10cm时，终止清孔。

2、沉淀厚=施工孔深——测量孔深。

七、钢筋骨架1、钢筋骨架保护层厚6cm，砂垫块15×20×6cm，沿钻孔竖向每2cm设一道，圆周设4块。

2、钢筋接头采用搭接电弧焊，搭接端部预先折向一侧，使两钢筋轴线一致，焊缝长度大于10d，在35d接头范围内，同一钢筋不得有两个接头，配置在接头长度区段内受力筋，接头截面积占总截面积百分率为50%以内。

钻孔灌注桩施工技术交底钻孔灌注桩是一种常见的基础施工技术，广泛应用于建筑、桥梁、港口等工程领域。

为了确保施工质量和安全，现将钻孔灌注桩的施工技术要点向各位施工人员进行交底。

一、施工准备1、场地平整施工前，应将场地平整，清除杂物，确保桩机能够平稳作业。

对于松软场地，应进行换填处理或铺设钢板，以防止桩机倾斜。

2、桩位测量根据设计图纸，使用全站仪等测量仪器准确放出桩位，并设置护桩。

护桩应设置在不易破坏的位置，以便在施工过程中随时复核桩位。

3、泥浆制备泥浆在钻孔灌注桩施工中起着重要的作用，它可以护壁、悬浮钻渣和冷却钻头。

泥浆的性能指标应根据地质条件和施工要求进行调整，一般包括比重、粘度、含砂率等。

4、埋设护筒护筒的作用是固定桩位、保护孔口、防止地面水流入孔内。

护筒一般采用钢板制作，内径应比桩径大 200 400mm 。

护筒埋设深度应根据地质情况确定，一般为 1 2m ，护筒顶面应高出地面 300mm 左右。

5、钻机就位钻机应安装平稳，底座牢固，钻杆垂直。

在钻进过程中，应经常检查钻机的水平度和垂直度，发现偏差及时调整。

二、钻孔1、钻进方式根据地质条件和桩径大小，选择合适的钻进方式。

常见的钻进方式有正循环钻进、反循环钻进和冲击钻进等。

2、钻进速度在钻进过程中，应根据地质情况控制钻进速度。

在粘性土层中，钻进速度可适当加快；在砂性土层中，钻进速度应减慢，以防止坍孔。

3、泥浆护壁在钻进过程中，应不断向孔内注入泥浆，保持孔内泥浆液面高于地下水位 10m 以上，以形成足够的静水压力，保护孔壁稳定。

4、清孔钻孔达到设计深度后，应进行清孔。

清孔的目的是清除孔底沉渣，减少桩底沉淀层厚度，提高桩的承载力。

清孔方法有抽浆法、换浆法和掏渣法等。

三、钢筋笼制作与安装1、钢筋笼制作钢筋笼应在钢筋加工场集中制作，按照设计图纸的要求进行下料、焊接。

钢筋笼的主筋应采用焊接连接，焊接接头应符合规范要求。

箍筋与主筋应采用点焊连接。

2、钢筋笼运输与安装钢筋笼运输时应采取措施防止变形。

钻孔灌注桩施工安全技术交底钻孔灌注桩是一种常见的基础工程施工方法，具有适应性强、承载力高、施工方便等优点。

然而，在施工过程中存在着诸多安全风险，如坍塌、触电、机械伤害、高处坠落等。

为了确保施工安全，提高施工人员的安全意识和操作技能，特进行本次安全技术交底。

一、施工准备阶段的安全要求1、施工前，必须对施工现场进行详细的勘察，了解地质、水文、地下管线等情况，并制定相应的施工方案和安全措施。

2、施工现场应设置明显的安全警示标志，如“小心坑洞”“禁止靠近”等，提醒过往行人及车辆注意安全。

3、施工人员必须佩戴符合标准的安全帽、安全带、安全鞋等个人防护用品，严禁穿拖鞋、高跟鞋或赤脚进入施工现场。

4、对施工机械设备进行全面检查和维护，确保其性能良好、安全可靠。

重点检查钻机、起重机、电焊机等设备的制动装置、传动装置、防护装置等是否完好有效。

二、钻孔施工过程中的安全注意事项1、钻机安装应平稳牢固，钻架应加设斜撑或缆风绳。

在钻进过程中，应经常检查钻机的稳定性，发现异常情况应立即停机处理。

2、钻进时，操作人员应密切观察钻杆的进尺情况和孔内水位的变化，防止发生埋钻、卡钻等事故。

当钻孔深度达到设计要求后，应及时进行清孔。

3、钻孔过程中产生的泥浆应妥善处理，不得随意排放，以免污染环境。

泥浆池周围应设置防护栏杆，并悬挂警示标志。

4、提升钻具时，应注意防止碰撞孔壁，造成坍塌事故。

在拆卸钻杆时，应先停止钻进，将钻具提升到一定高度后，再进行拆卸。

三、钢筋笼制作与安装的安全要点1、钢筋笼制作场地应平整、坚实，并设置排水设施。

钢筋加工设备应安装牢固，传动部位应设置防护罩。

2、制作钢筋笼时，钢筋的焊接应符合相关规范要求，操作人员应佩戴防护眼镜和手套，防止烫伤和触电事故。

3、钢筋笼的运输和安装应使用专门的吊运设备，严禁采用人工拖拉的方式。

在吊运过程中，下方严禁站人。

4、安装钢筋笼时，应确保钢筋笼垂直下放，避免碰撞孔壁。

当钢筋笼下放受阻时，不得强行下放，应查明原因并采取相应措施。

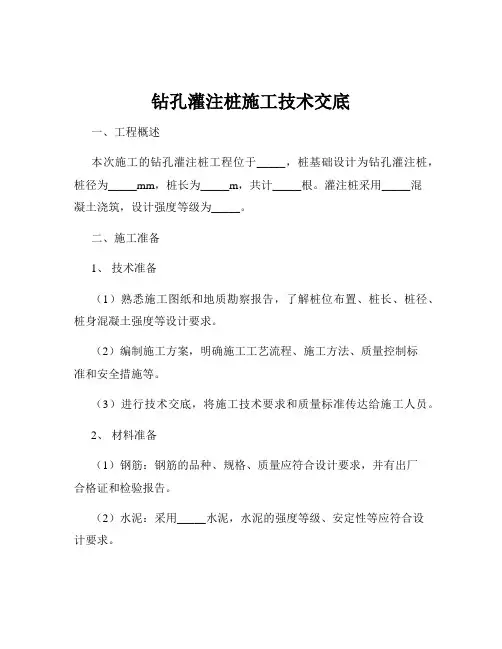

钻孔灌注桩施工技术交底一、工程概述本次施工的钻孔灌注桩工程位于_____，桩基础设计为钻孔灌注桩，桩径为_____mm，桩长为_____m，共计_____根。

灌注桩采用_____混凝土浇筑，设计强度等级为_____。

二、施工准备1、技术准备（1）熟悉施工图纸和地质勘察报告，了解桩位布置、桩长、桩径、桩身混凝土强度等设计要求。

（2）编制施工方案，明确施工工艺流程、施工方法、质量控制标准和安全措施等。

（3）进行技术交底，将施工技术要求和质量标准传达给施工人员。

2、材料准备（1）钢筋：钢筋的品种、规格、质量应符合设计要求，并有出厂合格证和检验报告。

（2）水泥：采用_____水泥，水泥的强度等级、安定性等应符合设计要求。

（3）砂、石：砂采用中砂，含泥量不大于_____%；石子采用碎石，粒径为_____mm，含泥量不大于_____%。

（4）水：采用自来水或不含有害物质的洁净水。

3、机械设备准备（1）钻孔设备：根据地质条件和桩径、桩长等要求，选择合适的钻孔设备，如旋挖钻机、冲击钻机等。

（2）起吊设备：配备吊车或塔吊等起吊设备，用于钢筋笼的吊装。

（3）混凝土浇筑设备：采用混凝土搅拌运输车和混凝土输送泵进行混凝土浇筑。

4、场地准备（1）平整场地，清除杂物，确保施工场地平整坚实。

（2）设置泥浆池和沉淀池，用于储存和处理钻孔泥浆。

（3）修建施工便道，保证施工车辆和设备的通行。

三、施工工艺流程1、测量放线根据设计图纸和控制点，采用全站仪或经纬仪进行桩位测量放线，确定桩位中心，并设置护桩。

2、埋设护筒（1）护筒采用钢板制作，内径比桩径大_____mm，长度为_____m。

（2）护筒埋设时，应保证护筒中心与桩位中心重合，偏差不大于_____mm，护筒垂直，倾斜度不大于_____%。

（3）护筒周围用粘土分层夯实，防止护筒移位和漏水。

3、钻机就位（1）将钻机移至桩位处，调整钻机水平和垂直度，使钻头中心与桩位中心重合。

（2）安装钻杆和钻头，接通水电，进行试运转。

技术、安全、环保交底记录
D—桩孔直径（m）
H1—桩孔底至导管底端间距一般为0.4m
H2—导管初次埋置深度（m）
d---导管内径（m）
h1—孔内砼达到埋置深度H2时，导管内砼柱平衡导管外压力所需高即h1=HwΥw/ΥC
Hw－井孔内砼面以上泥浆的深度（m）
Υw－井孔内泥浆的重度（KN/m3）
ΥC－砼拌和物的重度（取24 KN/m3）
按导管离孔底0.4m，首次砼浇注导管埋深1.0m计算，灌注时见封底混凝土计算表。

灌注过程中，技术人员应及时测量孔内砼面的标高，以便调整埋管深度。

导管埋深控制在2～6米。

灌注应连续进行，中途不得中断，并尽量缩短拆除导管的时间。

砼应徐徐灌注，防止在砼中产生高压气囊，影响砼的密实度。

灌注过程中保持孔内水位高度，防止发生塌孔、缩孔。

在提升导管过程中，要轻拉慢提，速度适中，切忌猛提导管，避免碰挂钢筋笼，造成卡管或钢筋笼上浮。

当砼灌注至距桩顶4～6m时，砼的坍落度调为规范要求内的较小值。

当砼灌注至接近设计标高时，工地值班技术人员要准确计算所需砼的数量，通知拌和站按需供应，以免造成浪费。

灌筑的桩顶标高比设计高出50-100cm（根据地质可适当增加高度，保证质量），以保证在剔除浮浆后的桩顶高程符合设计要求。

五、旋挖钻孔主要工序及注意事项。

钻孔灌注桩施工安全技术交底钻孔灌注桩是一种常见的基础工程施工方法，广泛应用于桥梁、房屋建筑等领域。

由于施工过程涉及到多种设备和复杂的工艺，存在一定的安全风险。

为了确保施工安全，特进行以下安全技术交底。

一、施工前准备1、技术准备施工前，技术人员应熟悉施工图纸和地质勘察报告，了解桩位布置、桩长、桩径、桩身混凝土强度等设计要求，制定详细的施工方案，并向施工人员进行技术交底。

2、场地准备平整场地，清除杂物，确保施工场地坚实、平整。

对于松软场地，应进行换填或加固处理，防止施工过程中桩机倾斜或下沉。

合理规划施工便道和排水系统，保证施工车辆和设备的通行顺畅以及场地排水良好。

3、设备准备对钻孔灌注桩施工所需的机械设备进行检查和调试，确保其性能良好、安全可靠。

主要设备包括钻机、泥浆泵、电焊机、起重机等。

检查设备的防护装置、制动系统、电气系统等是否正常，发现问题及时维修或更换。

4、材料准备准备好施工所需的钢筋、水泥、砂、石等原材料，并进行检验和试验，确保其质量符合设计和规范要求。

钢筋应按规格、品种分类堆放，并做好标识和防护措施，防止锈蚀和变形。

5、人员准备施工人员应经过专业培训，具备相应的资质和技能。

特殊工种（如电工、焊工、起重工等）应持证上岗。

施工前，应对施工人员进行安全教育和技术培训，使其了解施工工艺和安全注意事项。

二、施工过程中的安全措施1、钻孔施工（1）钻机安装要平稳、牢固，钻杆中心线应与桩位中心线重合。

在钻进过程中，应经常检查钻机的稳定性，发现异常及时停机处理。

（2）钻进时，应根据地质情况合理控制钻进速度和泥浆比重。

遇到硬岩时，应采用慢进尺、勤提钻的方法，防止卡钻或断钻。

（3）钻进过程中，操作人员应密切观察钻机的运转情况，倾听机械的声音，发现异常立即停机检查。

严禁在钻机运转时进行维修和保养。

（4）提升钻具时，应注意防止钻具碰撞孔壁，造成塌孔。

下放钻具时，应缓慢、平稳，避免冲击孔底。

2、泥浆制备与循环（1）泥浆池应设置在远离桩位的安全地带，并有明显的警示标志。

钻孔灌注桩施工技术交底钻孔灌注桩是一种常用的地基基础工法，广泛应用于建筑工程、桥梁工程、海洋工程等。

本文将对钻孔灌注桩的施工技术进行详细的交底，以确保施工过程中的安全和质量。

一、施工前准备1.方案设计：根据工程的具体情况，制定合适的施工方案和设计图纸。

方案设计要考虑到地质情况、承载能力要求、施工时间等方面的因素。

2.设备准备：确保所需的钻机、灌浆设备、支撑设备等设备和机械的正常工作状态。

检查设备的安全性和可靠性，以免在施工过程中出现故障。

3.人员组织：合理安排施工人员的工作，包括钻孔人员、灌浆人员、监理人员等。

每个人员都应具备相关的证件和技能，确保施工过程的顺利进行。

二、施工工序1.现场测量：根据设计要求，确定钻孔位置和孔径尺寸。

用放线进行定位，并且测量孔径的尺寸和深度，保证施工的准确性。

2.钻孔施工：根据设计要求和钻孔孔径的尺寸，在钻机上装配好相应的钻头和钻具。

在施工现场，进行安全检查并确保周围的设施和人员的安全。

然后，按照设计要求进行钻孔，注意控制孔径的垂直度和直径的精度。

3.清孔和灌浆：当钻孔完成后，及时进行清孔处理，清除孔内的杂质和泥浆。

然后根据设计要求，进行灌浆处理。

灌浆材料要选用符合规定的材料，确保灌浆的质量和效果。

4.桩身的制作：将钢筋按照设计要求切割和编织成桩筋笼。

确保每根桩筋的位置和弯曲度符合设计要求。

将桩筋笼安装到钻孔中，并进行支撑，保证其在施工过程中的垂直度和位移的控制。

5.灌浆浇筑：当桩筋笼安装到位后，即可进行灌浆浇筑。

灌浆材料应按照设计要求进行配制，并在施工过程中控制浇筑的速度和质量。

同时，注意灌浆的均匀性和密实性，避免气泡和缺陷的产生。

三、施工安全1.安全防护：施工现场应设置明显的安全标志，包括安全帽、防护眼镜、安全带等。

施工人员要按照规定佩戴好个人防护用品，严禁闲杂人员进入施工区域。

2.设备安全：施工设备要定期检查和维护，确保其正常工作。

在使用设备时要注意安全操作，避免操作错误导致事故的发生。

灌注桩根底施工技术钻孔灌注桩：1、钻孔前的预备：1)、施工场地为砂地时，平坦场地、去除杂物、夯打密实以防产生不均匀的沉降，钻机底座应置于坚实的填土上而不宜直接安放在未经处理的松软的土地或砂层上。

2)、测量预备：测量人员准确测放桩位中心，依据施工要求埋设十字护桩。

并测原地面标高，依据桩底标高计算应从原地面钻进的深度，做好记录。

2、护筒预备：1)、护筒内径应比桩径稍大：当护筒深度在2-6 米范围时，旋挖钻护筒内径比桩径宜大10-15 厘米。

2)、护筒顶端的高度：承受旋挖钻机钻孔时，护筒每节的长度为1.5—2.0 米，用8mm—16mm 的钢板加工成型，总长度应满足比地下水高出2 米，依据施工现场阅历，一般为1.5—2.5 米，由人工埋设护筒再由旋挖钻机协作完成较好。

3)、护筒的埋置深度：砂类土应将护筒四周0.5-1.0 米范围的挖除，夯填黏质土至护筒底0.5 米以下。

4)、护筒接头处要求内部无突出物，能耐拉、压，不漏水；灌注桩完成后，钢护筒应准时撤除。

3、护筒的埋设：护筒的埋设工作是钻孔灌注桩施工的开端，护筒平面的位置于垂直度准确与否，护筒四周和护筒底脚是否严密，不透水，对成孔、成桩的质量都有重大的影响。

1)、埋设时，护筒中心轴线应对正测量标定的桩位中心，其偏差不得大于5 厘米，并应严格保持护筒的竖直位置。

2)、在旱地或岸滩埋设护筒时：在砂类土〔粉砂、细、中砂〕砂砾等河床挖埋护筒时，先在桩位处挖出比护筒外径大80-100 厘米的圆坑。

然后在坑底填筑50 厘米左右厚的黏土，分层夯实，以备安设护筒。

护筒埋设深度在砂类土中不小于1.5 米。

护筒设置：⑴护筒内径宜比桩径大100～150mm。

⑵护筒中心竖直线应与桩中心线重合，除设计另有规定外，平面允许误差为50mm,竖直线倾斜不大于1%，干处可实测定位。

⑶砂地可承受挖坑埋设法，护筒底部和四周所填粘质土必需分层夯实。

⑷护筒高度宜高出地面0.3m 或水面1.0～2.0m。

钻孔灌注桩施工技术交底二、施工方法一、准备工作1、施工准备正式施工前，水源、电源接通，将施工所用的材料、机具运输到位，技术人员熟悉图纸，了解地质情况、桩径、深度等相关参数，并对操作人员进行技术交底和安全交底，达到开工的条件。

2、测量放线使用全站仪进行测量定位，放出桩芯位置，并根据图纸，放出桩孔的圆周线，经监理单位复核后可以开始施工。

考虑到施工过程的误差以及开孔之间的残余岩石，一般钻孔桩径大于设计桩径10cm左右。

3、搭设支架正式施工前，需要搭设施工支架，施工支架采用普通钢管脚手架搭设而成。

施工支架高4～6m，作为施工过程中的卷扬机支撑，支架四角落在桩口外围，支架顶部用防雨布覆盖，保证阴雨天气正常施工。

支架搭设完成后，在支架上固定卷扬机和滑轮，接通电源，调试到正常工作状态。

4、锁口浇筑开始钻孔前，首先沿桩孔四周开挖并浇筑混凝土锁口，锁口高出原地面30cm，作为桩孔的防护结构，防止钻孔过程中杂物或明水进入桩孔。

在进入岩层之前可以利用铁锹等工具人工挖除土层，并及时浇筑混凝土护壁，控制开挖进尺以保证安全。

二、孔桩施工1、水磨钻开孔取芯测量放样后钻机就位，固定钻机位置，保证套筒向孔桩侧壁外倾一定角度，这样在下循环才可以保证钻机就位后套筒起钻点能置于设计孔桩边线面不致造成缩孔，此措施将使桩孔呈节段倒合体，保证成孔截面尺寸。

扩底倾斜角度计算：水磨钻机高1500mm，钻筒外径为160 mm；电机或支架超出钻芯前端80 mm，正常钻孔时钻机倾斜角度即为（80+160/2）/1500=0.107，倾斜角度≥tan(0.107)-1=6.107。

才能保证不缩孔。

向外扩底时，钻机倾斜角度≥10。

就不易固定钻机位置，tan10。

=0.176，向外扩底宽度0.176×1500-（80+160/2）=104mm，即每500mm可向外扩100mm宽。

准备工作全部完成后，开始水磨钻钻孔取芯。

水磨钻开孔沿桩孔四周进行，钻孔直径16cm，孔深50～60cm。

钻孔灌注桩施工安全技术交底单位：中铁十三局集团有限公司宁波绕城高速公路第二合同项目部主送单位编号工程名称：钻孔灌注桩安全技术交底日期：xx年02月03施工过程要求：1、钢筋笼加工过程中，不得出现随意抛掷钢筋现象，制作完成的节段钢筋笼滚动前检查滚动方向上是否有人，防止人员被砸伤。

氧气瓶与乙炔瓶在室外的安全距离为5m。

2、钻孔过程中，非相关人员距离钻机不得太近，防止机械伤人。

3、钢筋笼安装过程中必须注意：焊接或者机械连接完毕，必须检查脚是否缩回，防止钢筋笼下放时将脚扭伤甚至将人带入孔中的事故发生。

4、导管安装注意：导管对接必须注意手的位置，防止手被导管夹伤。

5、砼浇注过程中，砼搅拌运输车倒车时，指挥员必须站在司机能够看到的固定位置，防止指挥员走动过程中栽倒而发生机械伤人事故。

轮胎下必须垫有枕木。

倒车过程中，车后不得有人。

同时，吊车提升拆除导管过程中，各现场人员必须注意吊钩位置，以免将头砸伤。

一般要求：1、现场人员必须佩戴安全帽，电焊工工作时必须佩戴眼镜。

2、泥浆池周围必须设有防护设施。

成孔后，暂时不进行下道工序的孔必须设有安全防护设施，并有人看守。

3、导管安装及砼浇注前，井口必须设有导管卡，搭设工作平台（留出导管位置），并且要求能保证人员的安全。

4、配电箱以及其它供电设备不得置于水中或者泥浆中，电线接头要牢固，并且要绝缘，输电线路必须设有漏电开关。

5、挖掘机及吊车工作时，必须有专人指挥，并且在其工作范围内不得站人。

6、矿料运输车进出场必须打开转向灯，入场后倒车必须设设专人指挥。

7、吊车及钻机工作之前必须进行机械安全检查。

8、施工作业平台必须规整平顺，杂物必须清除干净，防止拆除导管时将工作人员绊倒造成事故。

9、现场卸料（主要指钢筋和钢板、钢管）前，必须检查卸料方向是否有人，以避免将人员砸伤。

编制者：钟海军审核者：批准人：接收单位：接收人：钻孔灌注桩施工安全技术交底（二）钻孔灌注桩是一种常用的基础施工方法，广泛应用于建筑工程中。

钻孔灌注桩施工技术交底钻孔灌注桩（Drilled Shaft Pile）是一种常用于建筑和土木工程中的基础施工技术，其作用是增加土壤的承载能力和稳定性。

本文将对钻孔灌注桩的施工技术进行详细的交底，包括施工前的准备工作、施工过程中的操作要点以及施工后的检验与验收。

一、施工前的准备工作1. 地质勘测和设计：在进行钻孔灌注桩施工前，必须进行地质勘测和设计，以确定桩的类型、尺寸和施工方案。

地质勘测要求对地下地质情况、土壤性质、地下水位等进行详细调查，设计师根据勘测结果制定桩基设计方案。

2. 施工现场清理：在施工前，必须对施工现场进行清理，包括清除杂草、垃圾和其他障碍物，确保施工区域的平整和清洁。

3. 施工设备准备：钻孔灌注桩施工涉及到钻机、混凝土泵、搅拌车等大型设备，必须提前准备好，并确保其正常运行。

4. 施工人员培训：施工前需要对相关人员进行技术培训，确保他们熟悉施工流程、操作规范和安全注意事项。

二、施工过程中的操作要点1. 钻孔：根据设计要求，在选定的位置上进行钻孔，钻孔的直径和深度按照设计要求进行。

在钻孔过程中，应控制好钻孔机的下压力和转速，保持钻孔的垂直度和平顺度。

2. 清孔：完成钻孔后，必须进行清孔作业，将钻孔中的泥浆、砂浆等杂物清除干净，以确保桩洞底部干净，并保持孔壁的稳定。

3. 钢筋布置：按照设计要求，在钻孔中安装预制钢筋笼，将其垂直放置在钻孔中，并确保预埋长度和间距的准确性。

4. 灌注混凝土：灌注混凝土是钻孔灌注桩的核心工艺。

在灌注混凝土之前，应将混凝土泵管正确安装，混凝土搅拌车调整至合适位置。

在灌注过程中，要保持连续性和均匀性，确保混凝土从底部向上灌注到顶部，并避免空隙和气泡的产生。

5. 马头处理：灌注完成后，应及时进行马头处理。

马头处理包括修平、养护和封顶，以保证桩顶的平整和坚固。

三、施工后的检验与验收1. 桩身检验：施工完成后，应对钻孔灌注桩的桩身进行检验。

检验内容包括桩径、桩深和钢筋笼的位置和质量等，以确保符合设计要求。

技术交底记录(编号: )A-J1-12合同号: 监理单位:5.成孔检查及清孔：1.成孔检查：成孔检查一般包括孔的中心位置、倾斜度、孔深、孔径、护筒顶标高等。

孔的中心位置允许偏差W50mπι,倾斜度不超过1%桩长，且不大于500mm,孔深、孔径不小于设计值。

2.清孔：钻孔达到设计标高后，经成孔检查合格后，立即进行清孔.清孔应达到的标准:孔内排出的泥浆手摸无2〜3n≡颗粒，泥浆比重不大于1.1,含砂率小于2%,黏度17〜20s；沉渣厚度：柱桩不大于5cm；摩擦桩不大于20Cm。

否则需进行2次清孔。

清孔注意事项：A.清孔过程中保持孔内水头压力，避免坍孔。

8.清孔要认真对待，不得用加深孔深代替清孔。

C.清孔后，泥浆应符合设计及规范要求。

D.清孔完毕后，经自检合格后请监理检查，合格后方可进入下道工序。

6.钢筋笼加工及安装：①钢筋笼骨架在钢筋加工场制作，利用运输车托运至现场，配合吊车进行钢筋笼的下放。

②起吊时采用双吊点，吊点位置设在加强箍筋处。

③钢筋笼吊装在清孔之前完成，以缩短清孔完毕到开始灌注水下混凝土的时间。

④吊入钢筋笼时，应对准孔位轻放、慢放，避免碰撞孔壁，防止引起坍孔。

⑤放至孔内设计标高后将骨架吊环挂在孔口，并临时与护筒口焊接牢固。

钢筋笼制作允许偏差表17.①导管采用直径25〜30CnI钢导管，中间节长宜为2m,底节长宜为4m,配1~2节0.5m〜1.5IT1短管。

使用前要进行水密性、承压和接头抗拉等实验。

②施工人员应根据孔深合理配置导管，导管下口距离孔底的距离一般控制在25〜40Crn之间。

8.二次清孔：在一清合格后，因为下放钢筋笼和导管，与孔壁产生摩擦和孔内泥浆长时间的未循环，都会在孔底产生泥浆，此时需要进行二次清孔。

在导管顶部安装一个弯头和皮笼，用泵将泥浆压入导管内，再从孔底沿着导管置换沉渣。

复测沉渣厚度，符合要求后立即进行混凝土灌注。

9.水下混凝土灌注：①灌注水下混凝土必须经过成孔、清孔检查合格后方可进行。

钻孔灌注桩灌注安全技术交底一、前言钻孔灌注桩灌注是桥梁、建筑等工程施工中的重要环节，灌注过程中的安全问题直接关系到工程的质量和人员的生命财产安全。

为了确保钻孔灌注桩灌注施工的安全进行，特制定本安全技术交底。

二、施工准备阶段的安全注意事项1、施工现场的布置施工现场应平整、坚实，满足桩机和运输车辆的通行要求。

合理规划泥浆池、沉淀池的位置，设置明显的警示标识，防止人员误入。

施工现场的临时用电应符合规范要求，配电箱、开关箱应安装牢固，防雨防尘。

2、机械设备的检查与维护灌注前，应对桩机、吊车、混凝土输送泵等机械设备进行全面检查，确保设备性能良好，安全装置齐全有效。

定期对机械设备进行维护保养，及时更换磨损的零部件，保证设备的正常运行。

3、施工人员的培训与交底所有参与钻孔灌注桩灌注施工的人员必须经过安全教育培训，熟悉施工工艺和安全操作规程。

施工前，技术人员应向施工人员进行详细的安全技术交底，明确施工中的安全风险和防范措施。

三、灌注过程中的安全要点1、钢筋笼的吊装吊装钢筋笼时，应由专人指挥吊车，信号明确、统一。

吊车的支腿应支撑牢固，严禁在松软地面上作业。

钢筋笼起吊时，应保持平稳，严禁在起吊过程中碰撞其他物体。

2、混凝土灌注灌注混凝土前，应检查导管的密封性和连接牢固性，确保导管无破损、无漏水。

导管应位于桩孔中心，下放导管时应缓慢、平稳，防止碰撞钢筋笼。

混凝土灌注过程中，应密切观察灌注情况，控制灌注速度，防止混凝土溢出或导管拔出混凝土面。

3、孔口防护桩孔口应设置防护栏，高度不低于 12m，夜间应设置警示灯。

严禁在孔口附近堆放杂物和施工材料，防止掉入孔内。

4、泥浆排放泥浆排放应符合环保要求，不得随意排放到河道、农田等地方。

定期清理泥浆池、沉淀池，防止泥浆淤积。

四、特殊情况的处理1、堵管如发生堵管现象，应立即停止灌注，分析堵管原因，采取相应的处理措施。

严禁在未处理堵管的情况下强行灌注混凝土。

2、钢筋笼上浮如发现钢筋笼上浮，应立即停止灌注，采取措施将钢筋笼固定后再继续灌注。

钻孔灌注桩技术交底一、钻孔桩施工准备工作作业人员应熟记作业点地下各种管线及埋置物具体位置, 存在疑问时应向施工负责人询问清楚, 不可盲目施工。

根据设计图纸, 认真核对地形地貌、断面高程等, 若发现与设计不符时及时上报。

1.护筒在埋设定位时, 除设计另有规定外, 护筒中心与桩中心的平面位置偏差应不大于50mm, 护筒在竖直方向的倾斜度应不大于1%, 对深水基础中的护筒, 在竖直方向的倾斜度宜不大于1/150, 平面位置的偏差可适当放宽, 但应不大于80mm。

2.在旱地和筑岛处设置护筒时, 可采用挖坑埋设法实测定位, 且护筒的底部和外侧四周应采用黏质土回填并分层夯实, 使护简底口处不致漏失泥浆;在水中沉设护简时, 宜采用导向架定位, 并应采取有效措施保证其平面位置、倾斜度的准确, 以及护筒接长连接处的焊接质量, 焊接连接处的内壁应无突出物, 且应耐拉、耐压, 不漏水。

3.护筒顶宜高于地面0.3m或水面 1.0～2.0m, 同时应高于桩顶设计高程1.0m。

在有潮汐影响的水域, 护筒顶应高出施工期最高潮水位1.5～2.0m, 并应在施工期间采取稳定孔内水头的措施;当桩孔内有承压水时, 护筒顶应高于稳定后的承压水2.0m以上。

4.护筒的埋置深度在旱地或筑岛处宜为2.0~4.0m, 在水中或特殊情况下应根据设计要求或桩位的水文、地质情况经计算确定。

对有冲刷影响的河床, 护简宜沉入施工期局部冲刷线以下1.0~1.5m, 且宜采取防止河床在施工期过度冲刷的防护措施。

5.旱地、筑岛处护筒可采用挖坑埋设法, 护筒底部和四周所填黏质土必须分层夯实。

水域护筒设置, 应严格注意平面位置、竖向倾斜、倾斜角（指斜桩）和两节护筒的连接质量均需符合要求。

沉入时可采用压重、振动、锤击并辅以筒内除土的办法。

5.制备泥浆:黏度：一般地层16～22s, 松散易坍地层19～28s。

含砂率: 新制泥浆不大于2%。

胶体率: 不小于95%。

PH值: 应大于6.5。

钻孔灌注桩施工技术交底一、施工方案该试验段桥梁基础设计为钻孔灌注桩，采用冲击钻钻机成孔，起重机吊装钢筋笼入孔就位，采用水下灌注法灌桩。

混凝土由砼拌合站集中拌合，砼运输车运输,起重机安装及提升导管，人工辅助.钢筋半成品在钢筋加工场加工，运到基桩附近加工平台,进行钢筋笼的加工。

二、钻孔灌注桩施工工艺见《表1 钻孔灌注桩施工工艺框图》。

三、施工方法1、场地平整：按文明施工要求，对钻孔桩施工场地进行平整压实，清除桩位附着物以便桩机就位和测量定位。

2、修建循环泥浆池：在桩位附近适当位置开挖泥浆循环池，安装泥浆泵，准备足够量优质粘土供调制泥浆。

制浆粘土技术指标符合规范要求。

3、护筒埋设及钻机安放：施工前准备埋设护筒，护筒采用钢板卷制.护筒顶端高程在旱地处高出地下水位1。

5～2m及地面0.3m以上，在筑岛处高出孔外水位1。

8m。

护筒中心与桩位中心应尺寸吻合，最大偏差应小于20mm,护筒与坑壁之间用于粘土填实。

4、钢筋笼制作本合同段钻孔桩钢筋笼在现场分节制作，保护层按设计图纸要求在主筋上焊钢筋鼻环控制.钢筋笼制造做到一直一圆一匀，即主筋直，箍筋圆,螺旋筋匀。

钢筋笼顶面高程用吊筋控制。

5、钻进成孔开钻时在孔内加水（水位低于护筒顶30cm）、投入粘土以小冲程进行反复冲击造浆，并防止钻头撞击护筒，先以中冲程（1.0～2.0m）钻河床以上部分；再以小冲程（0.5~1。

0m)冲击砂砾层；最后以大冲程(2.0～4。

0m)冲击硬岩层；并经常检查钻头、钢丝绳的磨损情况,钻机的稳定性和垂直度，以便加固和更换。

钻孔施工中，机手要随进尺快慢及时放主钢丝绳,使钢丝绳在每次冲击过程中始终处于拉紧状态，在任何情况下，最大冲程不宜超过6.0m，为正确提升钻锥的冲程，在钢丝绳上每1。

0m作上长度标记，嵌岩桩施工，为了了解地质情况，将同排的桩基a、c先施工，后施工b、d桩，在同排施工中若有混凝土灌注时，必须待混凝土灌注完成24小时后，才能开始钻进，而且必须连续作业，不得中途停止，特别情况要停钻时,要提起钻头以避免塌孔埋设钻头.经常检查钻机的稳固、位移和倾斜情况，以防成孔偏斜等不良现象的发生，并注意捞取钻碴样品,了解地质变化情况，以便随时调整钻机冲程,派专业人员负责作好钻进施工记录（按规定表格的内容填写）。

钻孔灌注桩技术交底一、引言钻孔灌注桩技术是一种在建筑、土木工程领域广泛应用的基础施工技术。

该技术通过在地面上钻孔，然后注入预先准备好的混凝土浆液，以形成稳固的地基，以支撑建筑物或其他结构。

本文将对钻孔灌注桩技术进行详细的交底，包括施工过程、施工方法、施工注意事项等。

二、施工过程1. 地勘工作：在施工前需要进行详细的地勘工作。

通过地质勘探，了解地层情况、土壤性质等，以确定施工方案。

2. 钻孔：根据设计要求，在地面上钻孔。

钻孔直径和深度应符合设计要求，并且要遵循相应的安全操作规范。

3. 打孔清理：钻孔完成后，需要对孔内进行清理，以确保孔底的清洁和孔壁的垂直度。

4. 钢筋安置：根据设计要求，在孔内嵌入钢筋。

钢筋的直径、间距和长度应符合设计要求。

5. 浇筑混凝土：开始注入混凝土浆液。

混凝土浆液的配比和浇注方式应根据设计要求进行。

6. 提升钻杆：在混凝土浆液浇注过程中，及时提升钻杆，以保证浆液的顶部高度始终在孔口以上。

7. 桩顶处理：待混凝土浆液凝结后，对桩顶进行处理。

可以根据需要，在桩顶加设衬垫、梁座等。

三、施工方法1. 钻孔方式：可以使用旋挖钻机、冲击钻机等设备进行钻孔。

根据具体情况选择适合的钻孔方式。

2. 钻孔直径和深度：根据设计要求确定钻孔的直径和深度。

在选择钻孔直径和深度时，考虑地层情况、承载力要求等因素。

3. 钻孔清理：钻孔完成后，及时清理孔内的泥浆、碎石等杂质。

清理干净后，才能进行下一步的施工工作。

4. 浇筑混凝土：根据混凝土浆液的配比，将混凝土浆液从孔底注入，充分填充孔内空隙。

在浇注过程中，要注意控制浆液的流动速度，以确保浆液的均匀分布。

四、施工注意事项1. 安全措施：施工过程中，要严格遵守相关的安全操作规定，佩戴必要的个人防护装备。

特别是在钻孔操作中，要注意防止事故的发生。

2. 孔底清洁：孔底应保持清洁，不得有杂质。

否则会影响灌注混凝土的质量和承载力。

3. 混凝土浆液的配比：根据设计要求配制混凝土浆液。
