为什么要用不锈钢酸洗钝化液

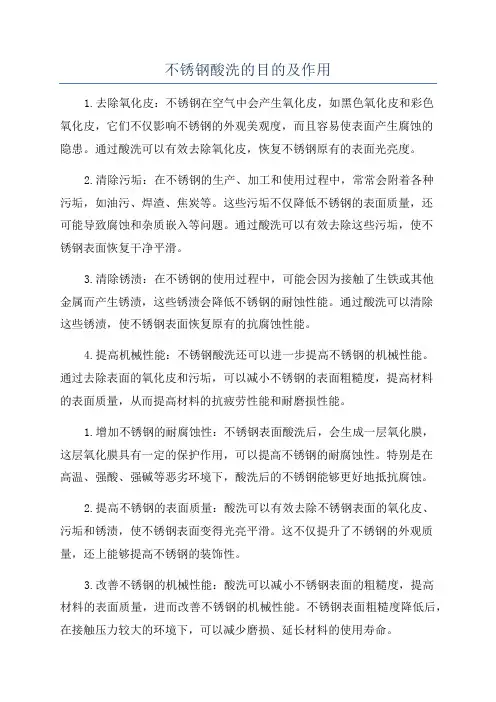

不锈钢酸洗的目的及作用1.去除氧化皮：不锈钢在空气中会产生氧化皮，如黑色氧化皮和彩色氧化皮，它们不仅影响不锈钢的外观美观度，而且容易使表面产生腐蚀的隐患。

通过酸洗可以有效去除氧化皮，恢复不锈钢原有的表面光亮度。

2.清除污垢：在不锈钢的生产、加工和使用过程中，常常会附着各种污垢，如油污、焊渣、焦炭等。

这些污垢不仅降低不锈钢的表面质量，还可能导致腐蚀和杂质嵌入等问题。

通过酸洗可以有效去除这些污垢，使不锈钢表面恢复干净平滑。

3.清除锈渍：在不锈钢的使用过程中，可能会因为接触了生铁或其他金属而产生锈渍，这些锈渍会降低不锈钢的耐蚀性能。

通过酸洗可以清除这些锈渍，使不锈钢表面恢复原有的抗腐蚀性能。

4.提高机械性能：不锈钢酸洗还可以进一步提高不锈钢的机械性能。

通过去除表面的氧化皮和污垢，可以减小不锈钢的表面粗糙度，提高材料的表面质量，从而提高材料的抗疲劳性能和耐磨损性能。

1.增加不锈钢的耐腐蚀性：不锈钢表面酸洗后，会生成一层氧化膜，这层氧化膜具有一定的保护作用，可以提高不锈钢的耐腐蚀性。

特别是在高温、强酸、强碱等恶劣环境下，酸洗后的不锈钢能够更好地抵抗腐蚀。

2.提高不锈钢的表面质量：酸洗可以有效去除不锈钢表面的氧化皮、污垢和锈渍，使不锈钢表面变得光亮平滑。

这不仅提升了不锈钢的外观质量，还上能够提高不锈钢的装饰性。

3.改善不锈钢的机械性能：酸洗可以减小不锈钢表面的粗糙度，提高材料的表面质量，进而改善不锈钢的机械性能。

不锈钢表面粗糙度降低后，在接触压力较大的环境下，可以减少磨损、延长材料的使用寿命。

前处理：大多数不锈钢在使用前通常需要经过前处理，清除表面的油污和涂层。

可以使用有机溶剂或除油剂进行清洗，以保证酸洗效果的同时还要保证环境友好。

酸洗：酸洗是将不锈钢放入酸洗槽中，用酸洗液进行浸泡。

常用的酸洗液有稀硫酸、硝酸、氢氟酸等，具体使用哪种酸洗液取决于不锈钢的材质和需求。

酸洗的时间和温度可根据具体情况进行调整。

后处理：酸洗后的不锈钢表面通常会有残留的酸洗液，需要进行中和和冲洗处理。

不锈钢表面的酸洗钝化和检验不锈钢表面的酸洗钝化2007-12-07 23:331．不锈钢酸洗钝化的必要性:奥氏体不锈钢具有良好的耐蚀性能，抗高温氧化性能，较好的低温性能及优良的机械与加工性能。

因此广泛用于化工、石油、动力、核工程、航天航空、海洋、医药、轻工、纺织等部门。

其要紧目的在于防腐防锈。

不锈钢的耐腐蚀要紧依靠表面钝化膜，如果膜不完整或有缺陷，不锈钢仍会被腐蚀。

工程上通常进行酸洗钝化处理，使不锈钢的耐蚀潜力发挥得更大。

在不锈钢设备与部件在成形、组装、焊接、焊缝检查(如探伤、耐压试验)及施工标记等过程中带来表面油污、铁锈、非金属脏物、低熔点金属污染物、油漆、焊渣与飞溅物等，这些物质阻碍了不锈钢设备与部件表面质量，破坏了其表面的氧化膜，降低了钢的抗全面腐蚀性能和抗局部腐蚀性能(包括点蚀、缝隙腐蚀)，甚至会导致应力腐蚀破裂。

不锈钢表面清洗、酸洗与钝化，除最大限度提升耐蚀性外，还有防止产品污染与获得美观的作用。

在GBl50一1998《钢制压力容器》规定，“有防腐要求的不锈钢及复合钢板制造的容器的表面应进行酸洗钝化”。

这一规定是针对石油化工中使用的压力容器而言的，因为这些设备用于直截了当与腐蚀介质相接触的场合，从保证耐蚀耐蚀性动身，提出酸洗钝化是必要的。

对其他工业部门，如并非出于防腐目的，仅基于清洁与美观要求，而采纳不锈钢材料的则无需酸洗钝化。

但对不锈钢设备的焊缝还需要进行酸洗钝化。

对核工程、某些化工装置及其它使用要求严格的，除酸洗钝化外，还要采纳高纯度介质进行最终精细清洗或进行机械、化学与电解抛光等精整处理。

2．不锈钢酸洗钝化原理不锈钢的抗腐蚀性能要紧是由于表面覆盖着一层极薄的(约1nm)致密的钝化膜，这层膜1n腐蚀介质隔离，是不锈钢防护的差不多屏障。

不锈钢钝化具有动态特点，不应看作腐蚀完全停止，而是形成扩散的阻挡层，使阳极反应速度大大降低。

通常在有还原剂(如氯离子)情形下倾向于破坏膜，而在氧化剂(如空气)存在时能保持或修复膜。

不锈钢酸洗钝化不锈钢酸洗钝化去除不锈钢表层氧化的化学过程称为不锈钢酸洗钝化。

不锈钢表层氧化不锈钢在加工过程中会出现黑色、黄色的氧化皮，为了提高不锈钢的外观和耐蚀性，加工后的不锈钢必须进行酸洗钝化处理。

去除焊接、高温加工处理后产生的氧化皮，使之银亮有光，并使处理后的表面形成一层以铬为主要物质的氧化膜，不会再产生二次氧蚀，达到钝化目的，从而提高不锈钢制品的表面防腐质量，延长设备使用寿命。

不锈钢表层氧化处理不锈钢酸洗钝化一般是采用酸洗钝化膏和酸洗钝化液进行处理，酸洗钝化膏是将酸洗和钝化同步进行，一步完成，改变了传统的酸洗和钝化工艺，操作简单、施工方便、成本低廉。

适合于大面积涂刷操作。

酸洗钝化液适合于小工件的浸泡操作。

不锈钢酸洗钝化应用不锈钢酸洗钝化适合200系列、300系列、400系列不锈钢，广泛用于化工、制药、造纸、食品、航空、核工业、建筑等不锈钢设备、压力容器、工程构件的表面处理。

不锈钢酸洗钝化标准不锈钢酸洗钝化检测标准为:国际通用不锈钢蓝点检测液检测。

氧化皮清除液用途:快速清除不锈钢热加工后产生的高温难清除黑色顽固氧化皮，特别适用于304、321、316、316L等型号不锈钢，最终使产品表面清洁干净，成银白色表面，美化外观，同时钝化不锈钢表面，提高抗腐蚀能力;也用于清除各种锈、氧化皮、焊接后产生的黄蓝黑色焊斑等污物。

特点:由刺激性气味的液体，除锈、氧化皮速度快、效率高，显著提高了不锈钢产品的耐蚀性能、抗锈效果。

同时添加了高效缓蚀剂、抑雾剂，防止金属出现过腐蚀和氢脆现象、抑制酸雾的产生。

使用方便、经济实用，特别适用于小型复杂工件，不适合涂膏的情况，优于市场同类产品。

综合评价，处市场同类产品第一名。

用法:将要处理的不锈钢件浸泡在清洗液中，常温处理2~10分钟或更长时间(由氧化皮厚度、板材材质和处理要求而定)，至表面氧化皮、锈完全清除干净为止，然后用清水(石灰水或碱水更好)冲净，避免返锈。

包装:1千克/瓶、24瓶/箱;塑料桶:30公斤/桶。

316不锈钢酸洗工艺1．316不锈钢酸洗钝化的必要性:奥氏体不锈钢具有良好的耐蚀性能，抗高温氧化性能，较好的低温性能及优良的机械与加上r生能。

因此广泛用于化工、石油、动力、核工程、航天航空、海洋、医药、轻工、纺织等部门。

其主要目的在于防腐防锈。

不锈钢的耐腐蚀主要依靠表面钝化膜，如果膜不完整或有缺陷，不锈钢仍会被腐蚀。

工程上通常进行酸洗钝化处理，使不锈钢的耐蚀潜力发挥得更大。

在不锈钢设备与部件在成形、组装、焊接、焊缝检查(如探伤、耐压试验)及施工标记等过程中带来表面油污、铁锈、非金属脏物、低熔点金属污染物、油漆、焊渣与飞溅物等，这些物质影响了不锈钢设备与部件表面质量，破坏了其表面的氧化膜，降低了钢的抗全面腐蚀性能和抗局部腐蚀性能(包括点蚀、缝隙腐蚀)，甚至会导致应力腐蚀破裂。

不锈钢表面清洗、酸洗与钝化，除最大限度提高耐蚀性外，还有防止产品污染与获得美观的作用。

在GBl50一1998《钢制压力容器》规定，“有防腐要求的不锈钢及复合钢板制造的容器的表面应进行酸洗钝化”。

这一规定是针对石油化工中使用的压力容器而言的，因为这些设备用于直接与腐蚀介质相接触的场合，从保证耐蚀耐蚀性出发，提出酸洗钝化是必要的。

对其他工业部门，如并非出于防腐目的，仅基于清洁与美观要求，而采用不锈钢材判·的则无需酸洗钝化。

但对不锈钢设备的焊缝还需要进行酸洗钝化。

对核工程、某些化工装置及其它使用要求严格的，除酸洗钝化外，还要采用高纯度介质进行最终精细清洗或进行机械、化学与电解抛光等精整处理。

2．316不锈钢酸洗钝化原理不锈钢的抗腐蚀陛能主要是由于表面覆盖着一层极薄的(约1nm)致密的钝化膜，这层膜1n腐蚀介质隔离，是不锈钢防护的基本屏障。

不锈钢钝化具有动态特征，不应看作腐蚀完全停止，而是形成扩散的阻挡层，使阳极反应速度大大降低。

通常在有还原剂(如氯离子)情况下倾向于破坏膜，而在氧化剂(如空气)存在时能保持或修复膜。

不锈钢工件放置于空气中会形成氧化膜，但这种膜的保护性不够完善。

酸洗钝化原理在GBl50—1998《钢制压力容器》中规定“有防腐要求的不锈钢制造的容器表面应进行酸洗钝化。

”不锈钢化学品容器还由于载运多种不同的化学品，对防止货品污染有很高的要求，而国产不锈钢板表面质量相对较差．通常应对不锈钢板、设备、附件进行机械、化学或电解抛光等精整处理后再清洗、酸洗钝化，使不锈钢具有更强的耐蚀力。

不锈钢化学品容器在营运中通常有使用水清洗的工序，如使用海水的话，海水中富含氯离子，对钝化膜有较大的腐蚀作用，工况恶劣．进行酸洗钝化更是不可缺少。

不锈钢钝化膜具有动态特征，不应看作腐蚀完全停止，而是在形成扩散的保护层，通常在有还原剂(如氯离子)的情况下倾向于破坏钝化膜，而在氧化剂(如空气)存在时能保护和修复钝化膜。

不锈钢放置于空气中会形成氧化膜，但这种膜的保护性不够完善，通过酸洗使不锈钢表面平均有厚度为10u m的一层表面被腐蚀掉，酸液的化学活性使得缺陷部位的溶解率比表面上其他部位高，因此酸洗可使整个表面趋于均匀平衡，更重要的是，通过酸洗钝化，使铁及铁的氧化物比铬和铬的氧化物优先溶解，去掉了贫铬层，使不锈钢表面富铬，在氧化剂钝化作用下使表面产生完整稳定的钝化膜，这种富铬钝化膜的电位可达+1.0V(SCE)，接近贵金属的电位，提高了抗腐蚀的稳定性。

酸洗钝化方式根据操作方式不同，不锈钢酸洗钝化处理主要有浸渍法、膏剂法、涂刷法、喷淋法、循环法、电化学法等6种方法。

一、浸渍法。

不锈钢管线、弯头、小件等最适用该法．且处理效果最好。

因为处理件可充分浸泡在酸洗钝化液中，表面反应完全、钝化成膜致密均匀。

该法适合连续批量作业，但需随溶液反应浓度降低而不断补充新液。

其缺点是受酸槽形状及容量的限制，不适合大容量设备及形状过长过宽的管线；长期不用会因溶液挥发等原因而效果下降，需要专用场地、酸池及加热设备。

二、膏剂法。

不锈钢酸洗钝化膏目前已在国内广泛使用并有系列产品供应，主要成分由硝酸、氢氟酸、缓蚀剂、粘稠剂等按一定比例组成，船标《不锈钢酸洗钝化膏》CB／T3595- 94有具体的检验规则，手工操作，适合现场施工，对不锈钢化学品容器焊缝处理、焊接变色、拐角死角、扶梯背面及大面积的涂抹钝化都适用。

不锈钢管道酸洗钝化依据不锈钢管道酸洗钝化是一种常见的处理方法，用于去除管道表面的氧化物和其他杂质，以提高管道的耐腐蚀性能和延长使用寿命。

本文将介绍不锈钢管道酸洗钝化的原理、过程和注意事项。

一、不锈钢管道酸洗钝化的原理不锈钢管道酸洗钝化是通过将管道浸泡在酸性溶液中，利用酸的化学性质来溶解管道表面的氧化物和其他杂质。

常用的酸洗剂有硝酸、氢氟酸、盐酸等，根据不同的管道材质和需求选择不同的酸洗剂。

在酸洗过程中，酸将管道表面的氧化物和杂质溶解，并与金属表面发生化学反应，生成一层致密的钝化膜。

这层钝化膜可以防止进一步的腐蚀和氧化，提高管道的耐腐蚀性能。

二、不锈钢管道酸洗钝化的过程1. 准备工作：将管道清洗干净，去除表面的尘土和油污。

2. 酸洗剂选择：根据管道材质和需求选择合适的酸洗剂，通常是硝酸、氢氟酸或盐酸。

3. 酸洗操作：将管道浸泡在酸洗液中，保持一定的时间，使酸洗剂能够充分作用于管道表面。

4. 中和处理：酸洗完成后，将管道从酸洗液中取出，用碱性溶液进行中和处理，以中和管道表面残留的酸性溶液。

5. 水洗：用清水对管道进行充分冲洗，将管道表面的酸性溶液和残留物彻底清除。

6. 干燥：将管道晾干或用风机吹干，确保管道表面干燥。

三、不锈钢管道酸洗钝化的注意事项1. 安全操作：酸洗剂具有强腐蚀性和刺激性，操作时要佩戴防护手套、护目镜等安全装备，避免酸液接触皮肤和眼睛。

2. 通风环境：酸洗过程中产生的酸性气体有毒，应在通风良好的环境下进行操作，避免对人员造成伤害。

3. 控制酸洗时间：酸洗时间过长会导致管道表面钝化膜过厚，影响管道的质量和使用寿命；酸洗时间过短则不能完全去除管道表面的氧化物和杂质，影响钝化效果。

4. 控制酸洗温度：酸洗温度过高容易引起酸洗液的剧烈反应，产生危险物质；酸洗温度过低则影响酸洗效果。

5. 中和处理：酸洗后的管道表面仍残留有酸性溶液，需及时进行中和处理，以免对管道表面产生二次腐蚀。

6. 水洗彻底：水洗过程中要充分冲洗管道，确保管道表面没有残留的酸性溶液和残留物，以免对管道产生腐蚀。

不锈钢酸洗钝化原理
不锈钢是一种具有优良的耐腐蚀性能的合金材料，其主要成分是铬（Cr），当铬含量达到10.5%以上时，不锈钢才具备耐腐蚀的性能。

不锈
钢表面的铁锈和污垢会破坏其表面的保护层，导致其失去耐腐蚀性能，并
且容易发生腐蚀。

因此，对于不锈钢材料在使用前需要进行酸洗钝化处理。

1.清除污垢和氧化物：在不锈钢材料表面存在的铁锈、焊接热影响区、金属切削屑和其他杂质会破坏钢材的表面保护层，降低耐蚀性能。

酸洗钝
化处理可以通过使用盐酸、硝酸等酸性溶液来清除这些污垢和氧化物，使
得不锈钢表面重新恢复光洁。

2.形成铁酸盐和氧化膜：在酸洗过程中，酸性溶液会与不锈钢材料表
面的铁离子反应生成铁酸盐，同时氧气也会与铁离子生成氧化膜。

这些铁
酸盐和氧化膜形成一层致密的物理结构，覆盖在不锈钢表面，阻止了进一
步的氧化和腐蚀。

3.提高表面的电阻率：不锈钢酸洗钝化处理可以使不锈钢表面具有较
高的电阻率，从而减小了电流通过的可能性。

这样就阻止了电化学反应和
腐蚀的发生。

4.形成一层有机膜：在酸洗钝化处理完毕后，通常会使用有机物溶液
进行后处理，形成一层有机膜覆盖在不锈钢表面。

这层有机膜可以增加不
锈钢表面的抗腐蚀性能，同时也起到了防锈的作用。

总的来说，不锈钢酸洗钝化的原理是通过清除不锈钢表面的杂质和氧
化物、形成铁酸盐和氧化膜、提高表面的电阻率以及形成一层有机膜等措施，从而形成一层具有保护性能的薄膜，提高不锈钢的耐腐蚀性能和抗锈
性能。

不锈钢酸洗钝化处理是不锈钢制品制造和使用过程中重要的工艺环节，能够延长不锈钢的使用寿命，提高产品质量。

不锈钢酸洗钝化
不锈钢酸洗钝化是一种处理不锈钢材料的方法，旨在通过使用酸洗液来去除不锈钢表面的污垢、铁锈和氧化物，然后使用钝化液来形成一层保护性的氧化膜。

这种氧化膜可以保护不锈钢表面免受进一步腐蚀和损坏。

酸洗钝化过程一般会经过以下步骤：
1. 清洗：将不锈钢表面的污垢和油脂彻底清洗干净，以确保酸洗钝化的效果。

2. 酸洗：将不锈钢材料浸泡在酸洗液中，通常使用稀硫酸或盐酸作为酸洗液。

酸洗可以去除表面的氧化物和铁锈，还可以增加不锈钢表面的粗糙度，以便更好地钝化。

3. 冲洗：将酸洗液从不锈钢材料上冲洗掉，以确保不会残
留酸液。

4. 钝化：将不锈钢材料浸泡在钝化液中，通常使用硝酸作
为钝化液。

钝化液能够与不锈钢表面的铁元素反应，形成
一层保护性的氧化膜。

5. 再次冲洗：将不锈钢材料从钝化液中取出，并用水彻底
冲洗，以去除残留的钝化液和其他杂质。

经过酸洗钝化处理后的不锈钢材料表面会更加光滑、干净，并且具有较好的抗腐蚀性能。

这种处理方法广泛应用于不
锈钢制品的生产和加工过程中。

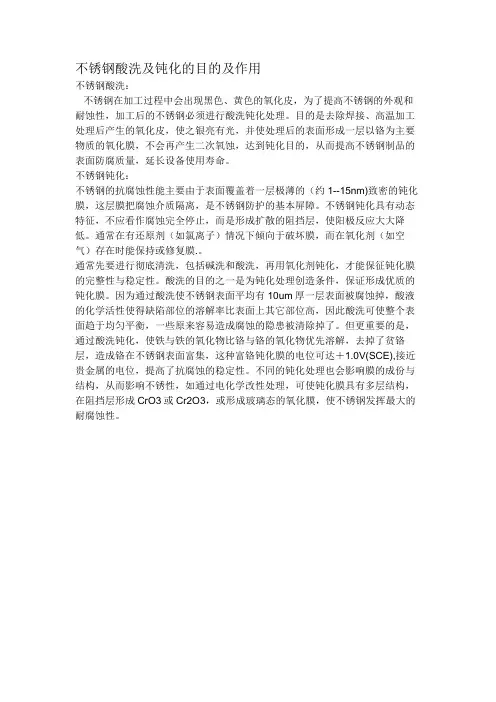

不锈钢酸洗及钝化的目的及作用
不锈钢酸洗：
不锈钢在加工过程中会出现黑色、黄色的氧化皮，为了提高不锈钢的外观和耐蚀性，加工后的不锈钢必须进行酸洗钝化处理。

目的是去除焊接、高温加工处理后产生的氧化皮，使之银亮有光，并使处理后的表面形成一层以铬为主要物质的氧化膜，不会再产生二次氧蚀，达到钝化目的，从而提高不锈钢制品的表面防腐质量，延长设备使用寿命。

不锈钢钝化：
不锈钢的抗腐蚀性能主要由于表面覆盖着一层极薄的（约1--15nm)致密的钝化膜，这层膜把腐蚀介质隔离，是不锈钢防护的基本屏障。

不锈钢钝化具有动态特征，不应看作腐蚀完全停止，而是形成扩散的阻挡层，使阳极反应大大降低。

通常在有还原剂（如氯离子）情况下倾向于破坏膜，而在氧化剂（如空气）存在时能保持或修复膜.。

通常先要进行彻底清洗，包括碱洗和酸洗，再用氧化剂钝化，才能保征钝化膜的完整性与稳定性。

酸洗的目的之一是为钝化处理创造条件，保证形成优质的钝化膜。

因为通过酸洗使不锈钢表面平均有10um厚一层表面被腐蚀掉，酸液的化学活性使得缺陷部位的溶解率比表面上其它部位高，因此酸洗可使整个表面趋于均匀平衡，一些原来容易造成腐蚀的隐患被清除掉了。

但更重要的是，通过酸洗钝化，使铁与铁的氧化物比铬与铬的氧化物优先溶解，去掉了贫铬层，造成铬在不锈钢表面富集，这种富铬钝化膜的电位可达＋1.0V(SCE),接近贵金属的电位，提高了抗腐蚀的稳定性。

不同的钝化处理也会影响膜的成份与结构，从而影响不锈性，如通过电化学改性处理，可使钝化膜具有多层结构，在阻挡层形成CrO3或Cr2O3，或形成玻璃态的氧化膜，使不锈钢发挥最大的耐腐蚀性。

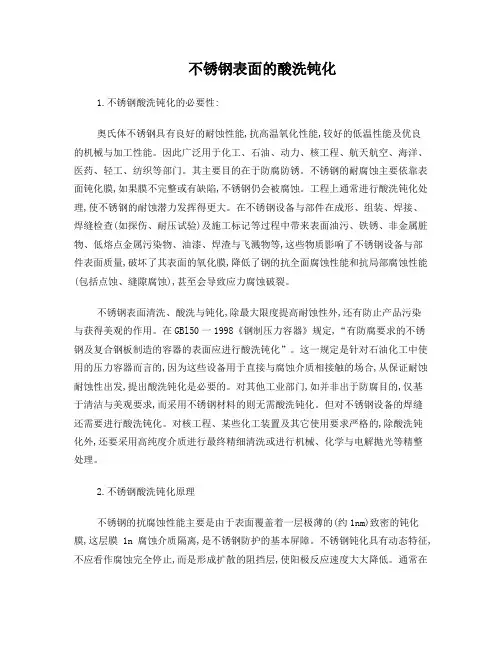

不锈钢表面的酸洗钝化1.不锈钢酸洗钝化的必要性:奥氏体不锈钢具有良好的耐蚀性能,抗高温氧化性能,较好的低温性能及优良的机械与加工性能。

因此广泛用于化工、石油、动力、核工程、航天航空、海洋、医药、轻工、纺织等部门。

其主要目的在于防腐防锈。

不锈钢的耐腐蚀主要依靠表面钝化膜,如果膜不完整或有缺陷,不锈钢仍会被腐蚀。

工程上通常进行酸洗钝化处理,使不锈钢的耐蚀潜力发挥得更大。

在不锈钢设备与部件在成形、组装、焊接、焊缝检查(如探伤、耐压试验)及施工标记等过程中带来表面油污、铁锈、非金属脏物、低熔点金属污染物、油漆、焊渣与飞溅物等,这些物质影响了不锈钢设备与部件表面质量,破坏了其表面的氧化膜,降低了钢的抗全面腐蚀性能和抗局部腐蚀性能(包括点蚀、缝隙腐蚀),甚至会导致应力腐蚀破裂。

不锈钢表面清洗、酸洗与钝化,除最大限度提高耐蚀性外,还有防止产品污染与获得美观的作用。

在GBl50一1998《钢制压力容器》规定,“有防腐要求的不锈钢及复合钢板制造的容器的表面应进行酸洗钝化”。

这一规定是针对石油化工中使用的压力容器而言的,因为这些设备用于直接与腐蚀介质相接触的场合,从保证耐蚀耐蚀性出发,提出酸洗钝化是必要的。

对其他工业部门,如并非出于防腐目的,仅基于清洁与美观要求,而采用不锈钢材料的则无需酸洗钝化。

但对不锈钢设备的焊缝还需要进行酸洗钝化。

对核工程、某些化工装置及其它使用要求严格的,除酸洗钝化外,还要采用高纯度介质进行最终精细清洗或进行机械、化学与电解抛光等精整处理。

2.不锈钢酸洗钝化原理不锈钢的抗腐蚀性能主要是由于表面覆盖着一层极薄的(约1nm)致密的钝化膜,这层膜1n 腐蚀介质隔离,是不锈钢防护的基本屏障。

不锈钢钝化具有动态特征,不应看作腐蚀完全停止,而是形成扩散的阻挡层,使阳极反应速度大大降低。

通常在有还原剂(如氯离子)情况下倾向于破坏膜,而在氧化剂(如空气)存在时能保持或修复膜。

不锈钢工件放置于空气中会形成氧化膜,但这种膜的保护性不够完善。

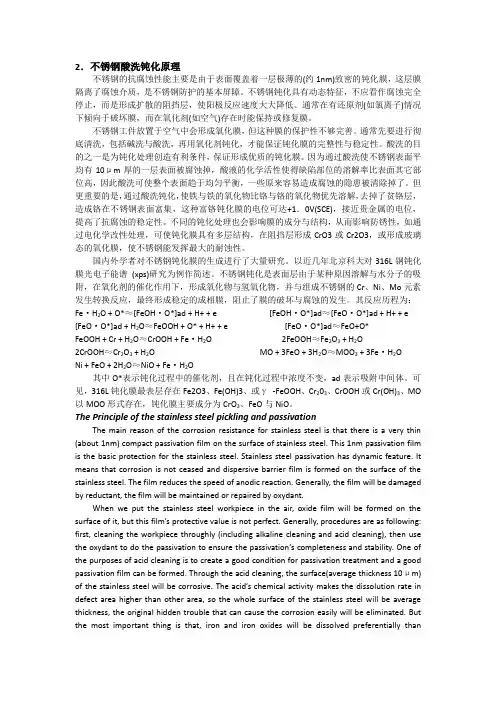

2．不锈钢酸洗钝化原理不锈钢的抗腐蚀性能主要是由于表面覆盖着一层极薄的(约1nm)致密的钝化膜，这层膜隔离了腐蚀介质，是不锈钢防护的基本屏障。

不锈钢钝化具有动态特征，不应看作腐蚀完全停止，而是形成扩散的阻挡层，使阳极反应速度大大降低。

通常在有还原剂(如氯离子)情况下倾向于破坏膜，而在氧化剂(如空气)存在时能保持或修复膜。

不锈钢工件放置于空气中会形成氧化膜，但这种膜的保护性不够完善。

通常先要进行彻底清洗，包括碱洗与酸洗，再用氧化剂钝化，才能保证钝化膜的完整性与稳定性。

酸洗的目的之一是为钝化处理创造有利条件，保证形成优质的钝化膜。

因为通过酸洗使不锈钢表面平均有10μm厚的一层表面被腐蚀掉，酸液的化学活性使得缺陷部位的溶解率比表面其它部位高，因此酸洗可使整个表面趋于均匀平衡，一些原来容易造成腐蚀的隐患被清除掉了。

但更重要的是，通过酸洗钝化，使铁与铁的氧化物比铬与铬的氧化物优先溶解，去掉了贫铬层，造成铬在不锈钢表面富集，这种富铬钝化膜的电位可达+1．0V(SCE)，接近贵金属的电位，提高了抗腐蚀的稳定性。

不同的钝化处理也会影响膜的成分与结构，从而影响防锈性，如通过电化学改性处理，可使钝化膜具有多层结构，在阻挡层形成CrO3或Cr2O3，或形成玻璃态的氧化膜，使不锈钢能发挥最大的耐蚀性。

国内外学者对不锈钢钝化膜的生成进行了大量研究。

以近几年北京科大对316L钢钝化膜光电子能谱(xps)研究为例作简述。

不锈钢钝化是表面层由于某种原因溶解与水分子的吸附，在氧化剂的催化作用下，形成氧化物与氢氧化物，并与组成不锈钢的Cr、Ni、Mo元素发生转换反应，最终形成稳定的成相膜，阻止了膜的破坏与腐蚀的发生。

其反应历程为：Fe·H2O + O*≈[FeOH·O*]ad + H+ + e [FeOH·O*]ad≈[FeO·O*]ad + H+ + e [FeO·O*]ad + H2O≈FeOOH + O* + H+ + e [FeO·O*]ad≈FeO+O*FeOOH + Cr + H2O≈CrOOH + Fe·H2O 2FeOOH≈Fe2O3 + H2O2CrOOH≈Cr2O3 + H2O MO + 3FeO + 3H2O≈MOO3 + 3Fe·H2ONi + FeO + 2H2O≈NiO + Fe·H2O其中O*表示钝化过程中的催化剂，且在钝化过程中浓度不变，ad表示吸附中间体。

不锈钢酸洗钝化液概述不锈钢的耐蚀性主要决定于表面钝化膜的化学特性(组份、结构)及钝化膜表面物理状态。

通过设计、优化、改善不锈钢表面钝化膜化学组份及表面状态，本品可大副度提高不锈钢表面耐腐蚀性能，清除不锈钢氧化皮的同时使不锈钢表面形成钝化膜组合物。

产品优点1、由于其对不锈钢表面氧化皮具有优异的清洗能力,可以清洗热加工后带氧化铁皮的不锈钢。

2、由于本不锈钢酸洗钝化液可将酸洗钝化一步完成,故可简化酸洗工艺和设备。

3、使不锈钢获得银白光亮的美观表面,形成优良的钝化膜,提高了酸洗的表面质量。

4、本品不分解，不沉淀，运输方便，保质期三年随用随取。

适用范围广泛用于化工、制药、造纸、食品、航空、核工业、建筑等不锈钢设备、压力容器、工程构件的表面处理。

使用说明1、浸泡所用的酸洗钝化槽材料必须为塑胶类（耐酸碱材料）。

2、也可以用毛刷刷洗或喷淋酸洗法。

3、如不锈钢表面有油污，可采用丙酮等溶剂或不锈钢脱脂溶液去除。

4、保证足够的反应时间（10-30分钟）、温度（常温至50度）与酸洗效果成正比（根据氧化皮的厚度）。

0℃以下施工适当延长时间。

5、用干净的水冲洗不锈钢表面松动残余物,不能有残留的酸洗钝化液。

6 、将废水集中处理，用苛性碱进行中和，使PH值调至中性后才能排放。

检测手段使用国际通用不锈钢蓝点检测液检测注意事项1、作业必须在室外或通风良好的室内进行。

2、操作人员必须做好防护措施，严禁皮肤与酸洗钝化液直接接触，如不小心溅到皮肤或眼睛需立即用大量清水冲洗即可惠州佳一美有限公司以客户为中心，整合研发、制造、服务资源，以品质可靠、技术领先、环保高效的创新理念，为客户持续创造价值。

资深团队为您提供一站式的需求服务，让客户省心省力。

不锈钢酸洗钝化原理不锈钢工件放置于空气中会形成氧化膜，但这种膜的保护性不够完善。

通常先要进行彻底清洗，包括碱洗和酸洗，再用氧化剂钝化，才能保征钝化膜的完整性与稳定性。

不锈钢的抗腐蚀性能主要由于表面覆盖着一层极薄的（约1nm)致密的钝化膜，这层膜把腐蚀介质隔离，是不锈钢防护的基本屏障。

不锈钢钝化具有动态特征，不应看作腐蚀完全停止，而是形成扩散的阻挡层，使阳极反应大大降低。

通常在有还原剂（如氯离子）情况下倾向于破坏膜，而在氧化剂（如空气）存在时能保持或修复膜。

不锈钢工件放置于空气中会形成氧化膜，但这种膜的保护性不够完善。

通常先要进行彻底清洗，包括碱洗和酸洗，再用氧化剂钝化，才能保征钝化膜的完整性与稳定性。

酸洗的目的之一是为钝化处理创造条件，保证形成优质的钝化膜。

因为通过酸洗使不锈钢表面平均有10um厚一层表面被腐蚀掉，酸液的化学活性使得缺陷部位的溶解率比表面上其它部位高，因此酸洗可使整个表面趋于均匀平衡，一些原来容易造成腐蚀的隐患被清除掉了。

但更重要的是，通过酸洗钝化，使铁与铁的氧化物比铬与铬的氧化物优先溶解，去掉了贫铬层，造成铬在不锈钢表面富集，这种富铬钝化膜的电位可达＋1.0V(SCE),接近贵金属的电位，提高了抗腐蚀的稳定性。

不同的钝化处理也会影响膜的成份与结构，从而影响不锈性，如通过电化学改性处理，可使钝化膜具有多层结构，在阻挡层形成CrO3或Cr2O3，或形成玻璃态的氧化膜，使不锈钢发挥最大的耐腐蚀性每一个磷化工艺都是针对具体的不同材质，即便同样是碳钢，高、中碳钢和低碳钢磷化后的颜色和结晶也不相同。

因此将用于对碳钢磷化钝化的液体直接用于不锈钢，我认为如果是用于正常生产，肯定不可以。

至于说对不锈钢能否产生影响，从碳钢磷化钝化液和不锈钢钝化液的成分对比是有可能的，前者主要用磷酸、硝酸、磷酸二氢胺、硝酸锌、硝酸钙、碳酸锰、氯化锌、磷酸二氢锰等，而后者主要用硝酸、重铬酸钠等；从温度来看，前者的低温磷化温度与后者的温度要求倒是相近。

不锈钢为什么要硝酸钝化.不锈钢为什么要酸性钝化处理空气中有多种对不锈钢有腐蚀的如氯，硫等所以，采用酸洗钝化工艺后，不锈钢表面会形成一种铬氧化膜，可以防止有害离子对不锈钢产生晶间腐蚀。

不锈钢表面进行酸洗的目的是对设备在特殊清洁要求，酸洗常用槽浸法和循环法，酸洗前应将对设备进行必要的脱脂处理，酸洗后以目测检查，设备外表呈金属光泽为合格。

在经过酸洗的的设备，必须进行钝化，在设备表面形成钝化薄膜防止设备锈蚀。

不锈钢设备为什么要进行酸洗钝化1.原因：对不锈钢全面酸洗钝化，清除各类油污、锈、氧化皮、焊斑等污垢，处理后表面变成均匀银白色，大大提高不锈钢抗腐蚀性能，适用于各种型号不锈钢零件、板材及其设备。

2.所用材料：根据不锈钢的材质和氧化皮严重程度不同，可以用原液或按1：1~4的比例加水稀释后使用；铁素体、马氏体和镍含量低的奥氏体不锈钢（如420、430、200、201、202、300、301等）稀释后使用，镍含量较高的奥氏体不锈钢（如304、321、316、316L 等）用原液浸泡；一般常温或加热到50~60度后使用，浸泡3-20分钟或更长时间（具体时间和温度用户根据自己的试用情况确定），至表面污垢完全清除，成均匀银白色，形成均匀致密的钝化膜为止，处理完成后取出，用清水冲洗干净，最好再用碱水或石灰水冲洗中和。

3.内外都要洗4.标准：SJ 20893-2003 不锈钢酸洗与钝化规范氯离子对不锈钢腐蚀的机理在化工生产中,腐蚀在压力容器使用过程中普遍发生,是导致压力容器产生各种缺陷的主要因素之一。

普通钢材的耐腐蚀性能较差,不锈钢则具有优良的机械性能和良好的耐腐蚀性能。

Cr 和Ni 是不锈钢获得耐腐蚀性能最主要的合金元素。

Cr 和Ni 使不锈钢在氧化性介质中生成一层十分致密的氧化膜,使不锈钢钝化,降低了不锈钢在氧化性介质中的腐蚀速度,使不锈钢的耐腐蚀性能提高。

氯离子的活化作用对不锈钢氧化膜的建立和破坏均起着重要作用。

为什么不锈钢一定要酸洗？不锈钢酸洗目的：不锈钢在加工过程中会出现黑色、黄色的氧化皮，为了提高不锈钢的外观和耐蚀性，加工后的不锈钢必须进行酸洗钝化处理。

目的是去除焊接、高温加工处理后产生的氧化皮，使之银亮有光，并使处理后的表面形成一层以铬为主要物质的氧化膜，不会再产生二次氧蚀，达到钝化目的，从而提高不锈钢制品的表面防腐质量，延长设备使用寿命。

这道工序叫酸洗钝化。

不锈钢酸洗时常是和钝化联系在一起，一般需要酸洗的不锈钢一定要钝化，因为酸洗后表面没有形成钝化膜或者形成钝化膜的厚度很薄，起不到什么作用，必须增加后续的钝化工艺，在不锈钢表面形成和完善钝化膜。

比如用保护气体如纯氢，氨分解等气氛保护下的退火，是不需要酸洗的。

不锈钢酸洗检测标准为：国际通用不锈钢蓝点检测液检测。

不锈钢酸洗注意的问题：酸洗时一定做好安全工作，带好眼镜和手套。

同时酸洗时间不要超过24个小时。

扩展资料：不锈钢是不锈耐酸钢的简称，耐空气、蒸汽、水等弱腐蚀介质或具有不锈性的钢种称为不锈钢；而将耐化学腐蚀介质（酸、碱、盐等化学浸蚀）腐蚀的钢种称为耐酸钢。

由于两者在化学成分上的差异而使他们的耐蚀性不同，普通不锈钢一般不耐化学介质腐蚀，而耐酸钢则一般均具有不锈性。

不锈钢”一词不仅仅是单纯指一种不锈钢，而是表示一百多种工业不锈钢，所开发的每种不锈钢都在其特定的应用领域具有良好的性能。

不锈钢指耐空气、蒸汽、水等弱腐蚀介质和酸、碱、盐等化学浸蚀性介质腐蚀的钢，又称不锈耐酸钢。

实际应用中，常将耐弱腐蚀介质腐蚀的钢称为不锈钢，而将耐化学介质腐蚀的钢称为耐酸钢。

由于两者在化学成分上的差异，前者不一定耐化学介质腐蚀，而后者则一般均具有不锈性。

不锈钢的耐蚀性取决于钢中所含的合金元素。

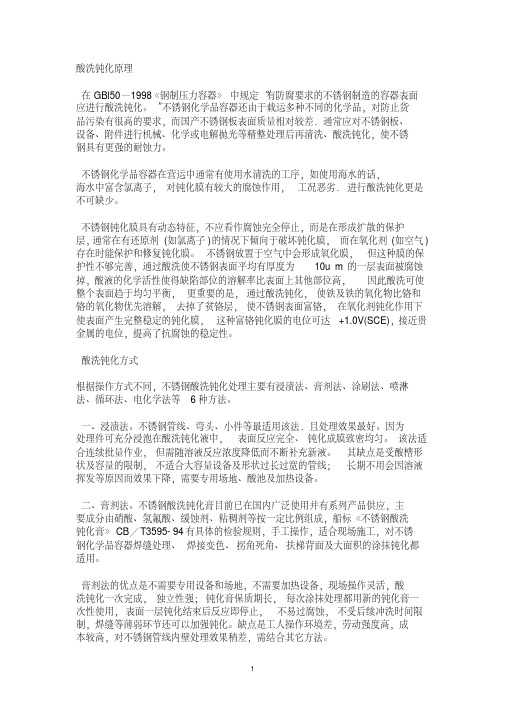

酸洗钝化原理在GBl50—1998《钢制压力容器》中规定“有防腐要求的不锈钢制造的容器表面应进行酸洗钝化。

”不锈钢化学品容器还由于载运多种不同的化学品，对防止货品污染有很高的要求，而国产不锈钢板表面质量相对较差．通常应对不锈钢板、设备、附件进行机械、化学或电解抛光等精整处理后再清洗、酸洗钝化，使不锈钢具有更强的耐蚀力。

不锈钢化学品容器在营运中通常有使用水清洗的工序，如使用海水的话，海水中富含氯离子，对钝化膜有较大的腐蚀作用，工况恶劣．进行酸洗钝化更是不可缺少。

不锈钢钝化膜具有动态特征，不应看作腐蚀完全停止，而是在形成扩散的保护层，通常在有还原剂(如氯离子)的情况下倾向于破坏钝化膜，而在氧化剂(如空气)存在时能保护和修复钝化膜。

不锈钢放置于空气中会形成氧化膜，但这种膜的保护性不够完善，通过酸洗使不锈钢表面平均有厚度为10u m的一层表面被腐蚀掉，酸液的化学活性使得缺陷部位的溶解率比表面上其他部位高，因此酸洗可使整个表面趋于均匀平衡，更重要的是，通过酸洗钝化，使铁及铁的氧化物比铬和铬的氧化物优先溶解，去掉了贫铬层，使不锈钢表面富铬，在氧化剂钝化作用下使表面产生完整稳定的钝化膜，这种富铬钝化膜的电位可达+1.0V(SCE)，接近贵金属的电位，提高了抗腐蚀的稳定性。

酸洗钝化方式根据操作方式不同，不锈钢酸洗钝化处理主要有浸渍法、膏剂法、涂刷法、喷淋法、循环法、电化学法等6种方法。

一、浸渍法。

不锈钢管线、弯头、小件等最适用该法．且处理效果最好。

因为处理件可充分浸泡在酸洗钝化液中，表面反应完全、钝化成膜致密均匀。

该法适合连续批量作业，但需随溶液反应浓度降低而不断补充新液。

其缺点是受酸槽形状及容量的限制，不适合大容量设备及形状过长过宽的管线；长期不用会因溶液挥发等原因而效果下降，需要专用场地、酸池及加热设备。

二、膏剂法。

不锈钢酸洗钝化膏目前已在国内广泛使用并有系列产品供应，主要成分由硝酸、氢氟酸、缓蚀剂、粘稠剂等按一定比例组成，船标《不锈钢酸洗钝化膏》CB／T3595- 94有具体的检验规则，手工操作，适合现场施工，对不锈钢化学品容器焊缝处理、焊接变色、拐角死角、扶梯背面及大面积的涂抹钝化都适用。

不锈钢为什么要进行酸洗敦化处理？1．不锈钢酸洗钝化的必要性: 三维网技术论坛* u2 e- Q8 {3 ^奥氏体不锈钢具有良好的耐蚀性能，抗高温氧化性能，较好的低温性能及优良的机械与加上r生能。

因此广泛用于化工、石油、动力、核工程、航天航空、海洋、医药、轻工、纺织等部门。

其主要目的在于防腐防锈。

不锈钢的耐腐蚀主要依靠表面钝化膜，如果膜不完整或有缺陷，不锈钢仍会被腐蚀。

工程上通常进行酸洗钝化处理，使不锈钢的耐蚀潜力发挥得更大。

在不锈钢设备与部件在成形、组装、焊接、焊缝检查(如探伤、耐压试验)及施工标记等过程中带来表面油污、铁锈、非金属脏物、低熔点金属污染物、油漆、焊渣与飞溅物等，这些物质影响了不锈钢设备与部件表面质量，破坏了其表面的氧化膜，降低了钢的抗全面腐蚀性能和抗局部腐蚀性能(包括点蚀、缝隙腐蚀)，甚至会导致应力腐蚀破裂。

2 e$ D! K& K8 S) G 不锈钢表面清洗、酸洗与钝化，除最大限度提高耐蚀性外，还有防止产品污染与获得美观的作用。

在GBl50一1998《钢制压力容器》规定，“有防腐要求的不锈钢及复合钢板制造的容器的表面应进行酸洗钝化”。

这一规定是针对石油化工中使用的压力容器而言的，因为这些设备用于直接与腐蚀介质相接触的场合，从保证耐蚀耐蚀性出发，提出酸洗钝化是必要的。

对其他工业部门，如并非出于防腐目的，仅基于清洁与美观要求，而采用不锈钢材判·的则无需酸洗钝化。

但对不锈钢设备的焊缝还需要进行酸洗钝化。

对核工程、某些化工装置及其它使用要求严格的，除酸洗钝化外，还要采用高纯度介质进行最终精细清洗或进行机械、化学与电解抛光等精整处理。

2．不锈钢酸洗钝化原理不锈钢的抗腐蚀陛能主要是由于表面覆盖着一层极薄的(约1nm)致密的钝化膜，这层膜1n腐蚀介质隔离，是不锈钢防护的基本屏障。

不锈钢钝化具有动态特征，不应看作腐蚀完全停止，而是形成扩散的阻挡层，使阳极反应速度大大降低。

通常在有还原剂(如氯离子)情况下倾向于破坏膜，而在氧化剂(如空气) 存在时能保持或修复膜。
