焊接结构识图解读

步步教你画焊接图识焊接图集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]画焊接图、识焊接图焊接图是图示焊接加工要求的一种图样，它应将焊接件的结构、与焊接的有关内容表示清楚。

下面我们一起来看看下面这些图，在图样中简易地绘制焊缝时，可用视图、剖视图和断面图表示，也可用轴测图示意地表示，通常还应同时标注焊缝符号。

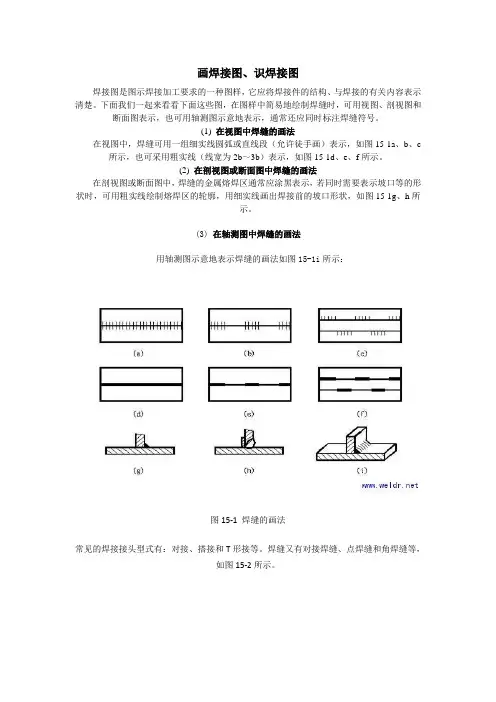

(1) 在视图中焊缝的画法在视图中，焊缝可用一组细实线圆弧或直线段（允许徒手画）表示，如图15-1a、b、c所示，也可采用粗实线（线宽为2b～3b）表示，如图15-1d、e、f所示。

(2) 在剖视图或断面图中焊缝的画法在剖视图或断面图中，焊缝的金属熔焊区通常应涂黑表示，若同时需要表示坡口等的形状时，可用粗实线绘制熔焊区的轮廓，用细实线画出焊接前的坡口形状，如图15-1g、h所示。

(3) 在轴测图中焊缝的画法用轴测图示意地表示焊缝的画法如图15-1i所示：图15-1 焊缝的画法常见的焊接接头型式有：对接、搭接和T形接等。

焊缝又有对接焊缝、点焊缝和角焊缝等，如图15-2所示。

图15-2 常见的焊缝和焊接接头型式为了简化图样上焊缝的表示方法，一般应采用焊缝符号表示。

焊缝符号一般由基本符号和指引线组成。

必要时还可以加上辅助符号、补充符号和焊缝尺寸符号等。

(1) 基本符号基本符号是表示焊缝横剖面形状的符号，它采用近似于焊缝横剖面形状的符号表示，如表15-1所示。

基本符号采用实线绘制（线宽约为）。

表15-1 基本符号(2) 辅助符号辅助符号是表示焊缝表面形状特征的符号，线宽要求同基本符号，见表15-2。

不需确切地说明焊缝的表面形状时，可以不用辅助符号。

表15-２辅助符号(3) 补充符号补充符号是为了补充说明焊缝的某些特征而采用的符号，见表15-3。

表15-３补充符号(4) 尺寸符号基本符号必要时可附带有尺寸符号及数据，这些尺寸符号见表15-4 a、b。

表15-４尺寸符号(1) 箭头线的位置箭头线相对焊缝的位置一般没有特殊要求，可以指在焊缝的正面或反面。

一步一步教你画焊接图、识焊接图焊接图是图示焊接加工要求的一种图样，它应将焊接件的结构、与焊接的有关内容表示清楚。

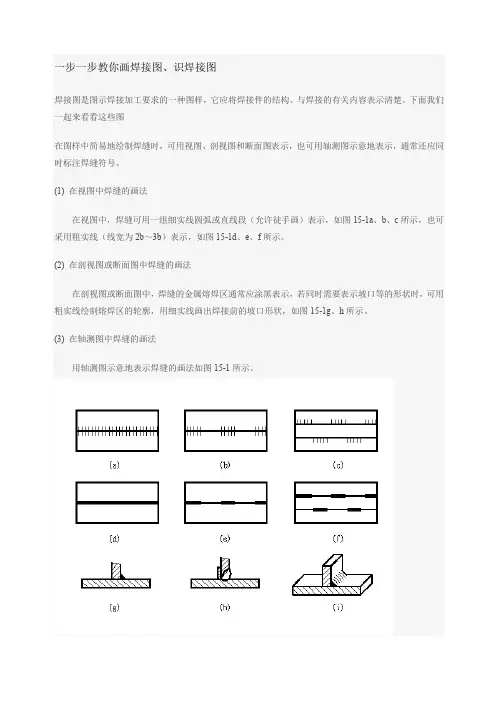

下面我们一起来看看这些图在图样中简易地绘制焊缝时，可用视图、剖视图和断面图表示，也可用轴测图示意地表示，通常还应同时标注焊缝符号。

(1) 在视图中焊缝的画法在视图中，焊缝可用一组细实线圆弧或直线段（允许徒手画）表示，如图15-1a、b、c所示，也可采用粗实线（线宽为2b～3b）表示，如图15-1d、e、f所示。

(2) 在剖视图或断面图中焊缝的画法在剖视图或断面图中，焊缝的金属熔焊区通常应涂黑表示，若同时需要表示坡口等的形状时，可用粗实线绘制熔焊区的轮廓，用细实线画出焊接前的坡口形状，如图15-1g、h所示。

(3) 在轴测图中焊缝的画法用轴测图示意地表示焊缝的画法如图15-1所示。

图15-1 焊缝的画法常见的焊接接头型式有：对接、搭接和T形接等。

焊缝又有对接焊缝、点焊缝和角焊缝等，如图15-2所示。

图15-2 常见的焊缝和焊接接头型式为了简化图样上焊缝的表示方法，一般应采用焊缝符号表示。

焊缝符号一般由基本符号和指引线组成。

必要时还可以加上辅助符号、补充符号和焊缝尺寸符号等。

(1) 基本符号基本符号是表示焊缝横剖面形状的符号，它采用近似于焊缝横剖面形状的符号表示，如表15-1所示。

基本符号采用实线绘制（线宽约为0.7b）。

表15-1基本符号(2) 辅助符号辅助符号是表示焊缝表面形状特征的符号，线宽要求同基本符号，见表15-2。

不需确切地说明焊缝的表面形状时，可以不用辅助符号。

表15-２辅助符号(3) 补充符号补充符号是为了补充说明焊缝的某些特征而采用的符号，见表15-3。

表15-３补充符号(4) 尺寸符号基本符号必要时可附带有尺寸符号及数据，这些尺寸符号见表15-4 a、b。

表15-４尺寸符号(1) 箭头线的位置箭头线相对焊缝的位置一般没有特殊要求，可以指在焊缝的正面或反面。

但在标注单边V形焊缝、带钝边的单边V形焊缝、带钝边J形焊缝时，箭头线应指向带有坡口一侧的工件，如图15-4所示。

山东峨嵋冶金耐火材料制品有限公司员工培训教材焊工识图和放样机械部主编：张伟第1课 焊接图焊接图是供焊接加工时所用的图样。

一般焊接图除了包括与焊接有关的内容外，还需有其它加工所需的全部内容。

这种图样要求把零件或构件的全部结构形状、尺寸和技术要求都表达得完整、清晰，如7.2图所示。

一、焊接接头型式和焊缝的规定画法1. 焊接接头型式 焊接接头的型式有对接接头、T 型接头、角接接头和搭接接头。

2.焊缝的规定画法 图样上一般不需要特别表示焊缝，只在焊缝处标注焊缝符号，如图1.4所示。

如果需要绘制焊缝时，除标注焊缝符号外，可用粗实线（2b~3b ）表示可见焊缝，用栅线表示不可见焊缝，栅线用细实线绘制并与焊缝垂直，如图1.5所示。

二、焊缝符号及标注 图1.4 焊接接头的形式 在图样中，焊缝型式及尺寸均用焊缝符号来说明。

焊缝符号主要由基本符号、辅助符号、指引线、焊缝尺寸符号等组成。

基本符号和辅助符号用粗实线绘制，指引线用细实线绘制。

1.基本符号 基本符号是表示焊缝横剖面形状的符号，它采用近似于焊缝剖面形状的符号来表示。

基本符号见下表1.1。

常 用 基 本 符 号2.辅助符号和补充符号 常用辅助符号和补充符号见下表1.2。

表1.2 辅助符号和补充符号 焊缝名称示意图Ⅰ形焊缝V 形焊缝单边V 形焊缝钝边V 形焊缝符号焊缝名称示意图符号U 形焊缝带钝边带钝边单边V 形焊缝角焊缝点焊缝辅助符号和补充符号符号说明型式名称凹面符号凸面符号三面焊缝符号周围焊缝符号平面符号现场符号表示焊缝表示平齐表示焊缝表示焊缝表示凹陷表示凸起三面焊缝的方向与实际基本一致表示环绕工件周围施焊表示在现场或工地施焊a)对接接头b)T 型接头c)角接接头d)搭接接头3.指引线 指引线一般由带箭头的指引线（简称箭头线）和两条基准线（一条为细实线，另一条为虚线）两部分组成，如左图所示：(1)箭头线和接头的关系 箭头线和接头的关系分为接头的接头侧和接头的非接头侧，其具体含义可将实线当做工件正面，虚线当做背面，由下图表明：(2)箭头线的位置 箭头线相对于焊缝的位置一般没有特殊要求，如右上图。

•焊接图是图示焊接加工要求的一种图样，它应将焊接件的结构、与焊接的有关内容表示清楚。

下面我们一起来看看这些图在图样中简易地绘制焊缝时，可用视图、剖视图和断面图表示，也可用轴测图示意地表示，通常还应同时标注焊缝符号。

(1) 在视图中焊缝的画法在视图中，焊缝可用一组细实线圆弧或直线段（允许徒手画）表示，如图15-1a、b、c 所示，也可采用粗实线（线宽为2b～3b）表示，如图15-1d、e、f所示。

(2) 在剖视图或断面图中焊缝的画法在剖视图或断面图中，焊缝的金属熔焊区通常应涂黑表示，若同时需要表示坡口等的形状时，可用粗实线绘制熔焊区的轮廓，用细实线画出焊接前的坡口形状，如图15-1g、h所示。

(3) 在轴测图中焊缝的画法用轴测图示意地表示焊缝的画法如图15-1i所示。

图15-1 焊缝的画法••本帖奖100威望积分100焊机币0金钱by分享到：2wuchen威望:23焊机币:4442级别：焊接人全部回帖版主奖励帖楼主自回帖电焊技术视频，电焊工培训教程[回复1] [引用此贴内容]2006-10-13 19:32:00•常见的焊接接头型式有：对接、搭接和T形接等。

焊缝又有对接焊缝、点焊缝和角焊缝等，如图15-2所示。

图15-2 常见的焊缝和焊接接头型式••wuchen威望:23焊机币:4442级别：焊接人[回复2] [引用此贴内容]2006-10-13 19:34:00•为了简化图样上焊缝的表示方法，一般应采用焊缝符号表示。

焊缝符号一般由基本符号和指引线组成。

必要时还可以加上辅助符号、补充符号和焊缝尺寸符号等。

(1) 基本符号基本符号是表示焊缝横剖面形状的符号，它采用近似于焊缝横剖面形状的符号表示，如表1 5-1所示。

基本符号采用实线绘制（线宽约为0.7b）。

••wuchen威望:23焊机币:4442级别：焊接人[回复3] [引用此贴内容]2006-10-13 19:34:00•(2) 辅助符号辅助符号是表示焊缝表面形状特征的符号，线宽要求同基本符号，见表15-2。

画焊接图、识焊接图焊接图是图示焊接加工要求的一种图样，它应将焊接件的结构、与焊接的有关内容表示清楚。

下面我们一起来看看下面这些图，在图样中简易地绘制焊缝时，可用视图、剖视图和断面图表示，也可用轴测图示意地表示，通常还应同时标注焊缝符号。

(1) 在视图中焊缝的画法在视图中，焊缝可用一组细实线圆弧或直线段（允许徒手画）表示，如图15-1a、b、c 所示，也可采用粗实线（线宽为2b～3b）表示，如图15-1d、e、f所示。

(2) 在剖视图或断面图中焊缝的画法在剖视图或断面图中，焊缝的金属熔焊区通常应涂黑表示，若同时需要表示坡口等的形状时，可用粗实线绘制熔焊区的轮廓，用细实线画出焊接前的坡口形状，如图15-1g、h所示。

(3) 在轴测图中焊缝的画法用轴测图示意地表示焊缝的画法如图15-1i所示：图15-1 焊缝的画法常见的焊接接头型式有：对接、搭接和T形接等。

焊缝又有对接焊缝、点焊缝和角焊缝等，如图15-2所示。

图15-2 常见的焊缝和焊接接头型式为了简化图样上焊缝的表示方法，一般应采用焊缝符号表示。

焊缝符号一般由基本符号和指引线组成。

必要时还可以加上辅助符号、补充符号和焊缝尺寸符号等。

(1) 基本符号基本符号是表示焊缝横剖面形状的符号，它采用近似于焊缝横剖面形状的符号表示，如表15-1所示。

基本符号采用实线绘制（线宽约为）。

表15-1 基本符号(2) 辅助符号辅助符号是表示焊缝表面形状特征的符号，线宽要求同基本符号，见表15-2。

不需确切地说明焊缝的表面形状时，可以不用辅助符号。

表15-２辅助符号(3) 补充符号补充符号是为了补充说明焊缝的某些特征而采用的符号，见表15-3。

表15-３补充符号(4) 尺寸符号基本符号必要时可附带有尺寸符号及数据，这些尺寸符号见表15-4 a、b。

表15-４尺寸符号(1) 箭头线的位置箭头线相对焊缝的位置一般没有特殊要求，可以指在焊缝的正面或反面。

但在标注单边V形焊缝、带钝边的单边V形焊缝、带钝边J形焊缝时，箭头线应指向带有坡口一侧的工件，如图15-4所示。

教你画焊接图识焊接图 Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】一步一步教你画焊接图、识焊接图焊接图是图示焊接加工要求的一种图样，它应将焊接件的结构、与焊接的有关内容表示清楚。

下面我们一起来看看这些图在图样中简易地绘制焊缝时，可用视图、剖视图和断面图表示，也可用轴测图示意地表示，通常还应同时标注焊缝符号。

(1) 在视图中焊缝的画法在视图中，焊缝可用一组细实线圆弧或直线段（允许徒手画）表示，如图15-1a、b、c所示，也可采用粗实线（线宽为2b～3b）表示，如图15-1d、e、f所示。

(2) 在剖视图或断面图中焊缝的画法在剖视图或断面图中，焊缝的金属熔焊区通常应涂黑表示，若同时需要表示坡口等的形状时，可用粗实线绘制熔焊区的轮廓，用细实线画出焊接前的坡口形状，如图15-1g、h 所示。

(3) 在轴测图中焊缝的画法用轴测图示意地表示焊缝的画法如图15-1所示。

图15-1 焊缝的画法常见的焊接接头型式有：对接、搭接和T形接等。

焊缝又有对接焊缝、点焊缝和角焊缝等，如图15-2所示。

图15-2 常见的焊缝和焊接接头型式为了简化图样上焊缝的表示方法，一般应采用焊缝符号表示。

焊缝符号一般由基本符号和指引线组成。

必要时还可以加上辅助符号、补充符号和焊缝尺寸符号等。

(1) 基本符号基本符号是表示焊缝横剖面形状的符号，它采用近似于焊缝横剖面形状的符号表示，如表15-1所示。

基本符号采用实线绘制（线宽约为）。

表15-1基本符号(2) 辅助符号辅助符号是表示焊缝表面形状特征的符号，线宽要求同基本符号，见表15-2。

不需确切地说明焊缝的表面形状时，可以不用辅助符号。

表15-２辅助符号(3) 补充符号补充符号是为了补充说明焊缝的某些特征而采用的符号，见表15-3。

表15-３补充符号(4) 尺寸符号基本符号必要时可附带有尺寸符号及数据，这些尺寸符号见表15-4 a、b。

表15-４尺寸符号(1) 箭头线的位置箭头线相对焊缝的位置一般没有特殊要求，可以指在焊缝的正面或反面。

焊接示意图详解，赶快抱走！一、焊接接头的种类及接头型式焊接中，由于焊件的厚度、结构及使用条件的不同，其接头型式及坡口形式也不同。

焊接接头型式有：对接接头、T形接头、角接接头及搭接接头等。

(一)对接接头两件表面构成大于或等于135°，小于或等于180°夹角的接头，叫做对接接头。

在各种焊接结构中它是采用最多的一种接头型式。

钢板厚度在6mm以下，除重要结构外，一般不开坡口。

厚度不同的钢板对接的两板厚度差(δ—δ1)不超过表1—2规定时，则焊缝坡口的基本形式与尺寸按较厚板的尺寸数据来选取；否则，应在厚板上作出如图1—8所示的单面或双面削薄；其削薄长度L≥3(δ—δ1)。

图1—8 不同厚度板材的对接(a)单面削薄，(b)双面削薄表1-2较薄板厚度δ1≤2～5 >5～9 >9～12 >12允许厚度差(δ—δ1)1 2 3 4(二)角接接头两焊件端面间构成大于30°、小于135°夹角的接头，叫做角接接头，见图1—9。

这种接头受力状况不太好，常用于不重要的结构中。

图1—9 角接接头(a)I形坡口；(b)带钝边单边V形坡口(三)T形接头一件之端面与另一件表面构成直角或近似直角的接头，叫做T形接头，见图1—10。

图1—10 T形接头(四)搭接接头两件部分重叠构成的接头叫搭接接头，见图1—11。

图1—11 搭接接头(a)I形坡口，(b)圆孔内塞焊；(c)长孔内角焊搭接接头根据其结构形式和对强度的要求，分为不开坡口、圆孔内塞焊和长孔内角焊三种形式，见图1—11。

I形坡口的搭接接头，一般用于厚度12mm以下的钢板，其重叠部分≥2(δ1+δ2)，双面焊接。

这种接头用于不重要的结构中。

当遇到重叠部分的面积较大时，可根据板厚及强度要求，分别采用不同大小和数量的圆孔内塞焊或长孔内角焊的接头型式。

二、焊缝坡口的基本形式与尺寸(一)坡口形式根据坡口的形状，坡口分成I形(不开坡口)、V形、Y形、双Y形、U形、双U形、单边V形、双单边Y形、J形等各种坡口形式。

⼀步⼀步教你画焊接图、识焊接图焊接图是图⽰焊接加⼯要求的⼀种图样，它应将焊接件的结构、与焊接的有关内容表⽰清楚。

下⾯我们⼀起来看看这些图在图样中简易地绘制焊缝时，可⽤视图、剖视图和断⾯图表⽰，也可⽤轴测图⽰意地表⽰，通常还应同时标注焊缝符号。

(1) 在视图中焊缝的画法 在视图中，焊缝可⽤⼀组细实线圆弧或直线段（允许徒⼿画）表⽰，如图15-1a、b、c所⽰，也可采⽤粗实线（线宽为2b～3b）表⽰，如图15-1d、e、f所⽰。

(2) 在剖视图或断⾯图中焊缝的画法 在剖视图或断⾯图中，焊缝的⾦属熔焊区通常应涂⿊表⽰，若同时需要表⽰坡⼝等的形状时，可⽤粗实线绘制熔焊区的轮廓，⽤细实线画出焊接前的坡⼝形状，如图15-1g、h所⽰。

(3) 在轴测图中焊缝的画法 ⽤轴测图⽰意地表⽰焊缝的画法如图15-1i所⽰。

图15-1 焊缝的画法回复常见的焊接接头型式有：对接、搭接和T形接等。

焊缝⼜有对接焊缝、点焊缝和⾓焊缝等，如图15-2所⽰。

图15-2 常见的焊缝和焊接接头型式wuchen 发布于 2006/10/13为了简化图样上焊缝的表⽰⽅法，⼀般应采⽤焊缝符号表⽰。

焊缝符号⼀般由基本符号和指引线组成。

必要时还可以加上辅助符号、补充符号和焊缝尺⼨符号等。

(1) 基本符号 基本符号是表⽰焊缝横剖⾯形状的符号，它采⽤近似于焊缝横剖⾯形状的符号表⽰，如表15-1所⽰。

基本符号采⽤实线绘制（线宽约为0.7b）。

表15-1基本符号wuchen 发布于 2006/10/13(2) 辅助符号 辅助符号是表⽰焊缝表⾯形状特征的符号，线宽要求同基本符号，见表15-2。

不需确切地说明焊缝的表⾯形状时，可以不⽤辅助符号。

表15-２辅助符号wuchen 发布于 2006/10/13(3) 补充符号 补充符号是为了补充说明焊缝的某些特征⽽采⽤的符号，见表15-3。

表15-３补充符号wuchen 发布于 2006/10/13(4) 尺⼨符号 基本符号必要时可附带有尺⼨符号及数据，这些尺⼨符号见表15-4 a、b。

08第8章焊接结构装配图识读第八章焊接结构装配图的识读概述第三节管道焊接结构装配图的识读第一节焊接结构装配图表达方法第二节识读焊接结构装配图的方法与步骤第四节锅炉焊接结构装配图的识读第节力容焊接结构装的读第八章焊接结构装配图的识读（机工中职）焊工识图返回封面第七节梁柱类焊接结构装配图的识读第五节压力容器焊接结构装配图的识读第六节桁架焊接结构装配图的识读概述作为一名焊工，只有全面理解设计者的意图，看懂焊接结构装配图，详细分析图样中有关焊接的技术焊接装配图是焊接结构生产过程的核心返回章首页（机工中职）焊工识图条件，才能按图样要求完成焊接结构的装配，制造出合格的焊接结构产品第八章焊接结构装配图的识读一焊接结构装配图的内容第一节焊接结构装配图表达方法二、焊接结构的特点一、焊接结构装配图的内容三、焊接结构的分类四、装配图的规定画法返回章首页习题答案（机工中职）焊工识图五、零件序号和明细栏第八章焊接结构装配图的识读焊接结构装配图是用来表达金属焊接构件的工程图样，它是指导焊接构件的加工、装配、施焊和焊后处理，并能清楚地表达焊接构件的结构形状、接头形式及尺寸、焊缝位置和焊接要求的技术文件一、焊接结构装配图的内容一组图形完整、清晰地表达出焊接构件的结构特征、全部构件的结构形状、构件之间的装配与连接关系必要的尺寸注明焊接构件的外形、连接关系、装配、检验、安装时所必需的尺寸，以及确定焊接构件各部分结构形状和相对位置的尺寸零部件序号和明细栏在焊接装配图中必须对每种构件进行编号，并在标题栏上方绘制明细栏（机工中职）焊工识图技术要求对焊接构件的装配、调试、检验、安装、运输、使用，以及性能指标方面等提出严格、合理的规定和说明标题栏第八章焊接结构装配图的识读焊接结构设计的灵活性大焊接结构的几何形状不受限制，如锻造、铸造等无法制造的空心焊接接头的强度高、密封性好铆钉或螺栓结构的接头，需预先在母材上钻孔，因而削弱了接头的工作截面，其接头的强度低于母材约20%，而焊接接头的强度一般可达到与母材相等或相近、甚至高于母材的强度。
