2018级成考高起专电气自动化技术专业12月份考试资料工厂供电复习资料

电气自动化技术专业转段考核复习题库选择题正式考试中-选择题试卷中15题，每题2分1. 在电路中，参考点的电位为零，则其余各点的电位（）。

[单选题] *A.一定是正电位B.一定是负电位C.一定是零电位D.可正，可负(正确答案)2. 关于电动势、电压、电位差的叙述，正确的是（）。

[单选题] *A.理想条件下，电动势和电压在数值上相等，方向相反(正确答案)B.理想条件下，电动势和电压在数值上相等，方向相同C.电位差仅仅是指的是某点相对于0点之间的电压D.电压仅仅是指的是某点相对于大地之间的电动势3. 电功率表示（）。

[单选题] *A.电流流过导体时做功的快慢(正确答案)B.一段时间内电路所消耗的电能C.电流流过导体时电子受到的阻力D.电流流过导体时电压增加的快慢4. 电池并联（）。

[单选题] *A.可以提高直流电源的输出电压B.可以提高直流电源的输出电流(正确答案)C.可以提高直流电源的输出电流和电压D.可以减小直流电源的输出电压5. 1Ω和10Ω电阻并联后的总电阻是R1，1Ω、10Ω和100Ω的三个电阻并联后的总电阻是R2，则R1和R2的大小关系是：（） [单选题] *A.R1=R2B.R1＞R2(正确答案)C.R1＜R2D.无法判断6. 电路中电压或电流参考方向指的是（）。

[单选题] *A.电压或电流的实际方向B.电压或电流的假设方向(正确答案)C.电压或电流的正确方向D.电压或电流的任意方向7. 在下列哪种情况下，导体的电阻值降低（）。

[单选题] *A.缩短长度和增大截面积(正确答案)B.缩短长度和减小截面积C.增长长度和减小截面积D.增长长度和截面积不变8. 一导线的阻值为40Ω，现将其导线从中截为两段，并联联接，等效电阻为（）。

[单选题] *A.40 ΩB.10Ω(正确答案)C.20ΩD.80Ω9. 在电阻并联电路中（）。

[单选题] *A.电阻大的支路电流大。

B.电阻小的支路电流大。

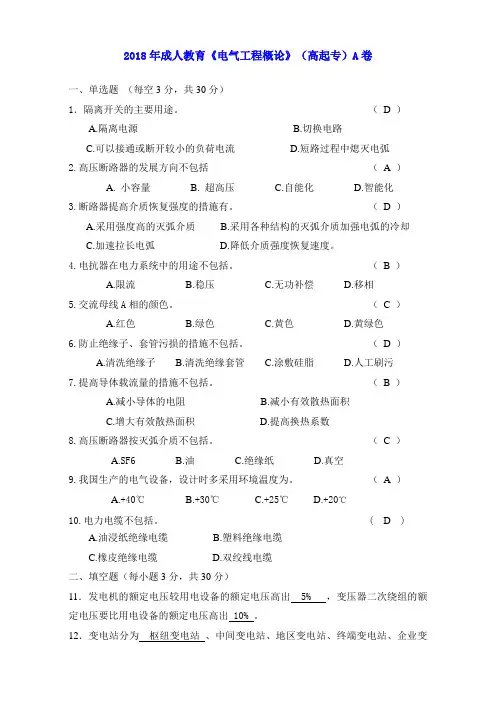

2018年成人教育《电气工程概论》（高起专）A卷一、单选题（每空3分，共30分）1．隔离开关的主要用途。

（D）A.隔离电源B.切换电路C.可以接通或断开较小的负荷电流D.短路过程中熄灭电弧2.高压断路器的发展方向不包括（A）A.小容量B.超高压C.自能化D.智能化3.断路器提高介质恢复强度的措施有。

（D）A.采用强度高的灭弧介质B.采用各种结构的灭弧介质加强电弧的冷却C.加速拉长电弧D.降低介质强度恢复速度。

4.电抗器在电力系统中的用途不包括。

（B）A.限流B.稳压C.无功补偿D.移相5.交流母线A相的颜色。

（C）A.红色B.绿色C.黄色D.黄绿色6.防止绝缘子、套管污损的措施不包括。

（D）A.清洗绝缘子B.清洗绝缘套管C.涂敷硅脂D.人工刷污7.提高导体载流量的措施不包括。

（B）A.减小导体的电阻B.减小有效散热面积C.增大有效散热面积D.提高换热系数8.高压断路器按灭弧介质不包括。

（C）A.SF6B.油C.绝缘纸D.真空9.我国生产的电气设备，设计时多采用环境温度为。

（A）A.+40℃B.+30℃C.+25℃D.+20℃10.电力电缆不包括。

( D )A.油浸纸绝缘电缆B.塑料绝缘电缆C.橡皮绝缘电缆D.双绞线电缆二、填空题（每小题3分，共30分）11．发电机的额定电压较用电设备的额定电压高出 5% ，变压器二次绕组的额定电压要比用电设备的额定电压高出 10% 。

12．变电站分为枢纽变电站、中间变电站、地区变电站、终端变电站、企业变电站。

13．我国电力系统常见的中性点运行方式可分为中性点非有效接地和有效接地。

14．消弧线圈的补偿方式：完全补偿、过补偿和欠补偿。

15．冲击短路电流i ch是短路电流最大可能的瞬时值，在高压电路中等于 2.55I k-。

16．交流电弧的熄灭过程有如下三种形式：强迫熄弧、截流熄弧、过零熄弧。

17．断路器的操动机构常分为：电磁式、弹簧式、气动式、液压式。

18．在大多数情况下，负荷开关与限流熔断器（熔断器）串联组合替代断路器使用。

考生答题不得过此线∶∶∶∶∶∶∶∶∶∶∶∶∶∶密∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶封∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶线∶∶∶∶∶∶∶∶∶∶∶∶∶∶ 任课教师：徐绍坤 教学班号：51080112 姓名：学号：∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶装∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶订∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶线∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶红河学院成人高等学历教育2020学年第一学期2018级电气工程及其自动化专业/（专升本）《电气控制与PLC 技术》课程期末考试试卷卷别： A 卷考试单位： 考试日期：一、基本指令(每小题10分，共20分)1、绘出下列指令语句表对应的梯形图0 LD X0 1 AND X1 2 LD X2 3 ANI X3 4 ORB 5 LD X4 6 AND X5 7 LD X6 8 ANI X7 9 ORB 10 ANB 11 LD M0 12 AND M1 13 ORB 14 AND M2 15 OUT Y4 16 END2、写出下图所示梯形图对应的指令表。

二、PLC 编程设计(每小题15分，共30分)1、有两台电动机M1、M2，控制要求为：M1和M2可以分别启动和停止；M1和M2可以同时启动和停止。

试设计控制程序。

2、电机正反转控制：正转3S ，停2S ，反转3S ，停2S ，循环3次后停止。

题 号一 二 三 四 总分分得 分 评卷人得 分 评卷人考生答题不得过此线∶∶∶∶∶∶∶∶∶∶∶∶∶∶密∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶封∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶线∶∶∶∶∶∶∶∶∶∶∶∶∶∶ 任课教师：徐绍坤 教学班号：51080112 姓名：学号：∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶装∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶订∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶线∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶三、PLC 状态编程设计(15分)有一并行分支状态转移图如下图所示。

2018年成人教育《电气工程概论》（高起专）A卷一、单选题（每空3分，共30分）1．隔离开关的主要用途。

（D）A.隔离电源B.切换电路C.可以接通或断开较小的负荷电流D.短路过程中熄灭电弧2.高压断路器的发展方向不包括（A）A.小容量B.超高压C.自能化D.智能化3.断路器提高介质恢复强度的措施有。

（D）A.采用强度高的灭弧介质B.采用各种结构的灭弧介质加强电弧的冷却C.加速拉长电弧D.降低介质强度恢复速度。

4.电抗器在电力系统中的用途不包括。

（B）A.限流B.稳压C.无功补偿D.移相5.交流母线A相的颜色。

（C）A.红色B.绿色C.黄色D.黄绿色6.防止绝缘子、套管污损的措施不包括。

（D）A.清洗绝缘子B.清洗绝缘套管C.涂敷硅脂D.人工刷污7.提高导体载流量的措施不包括。

（B）A.减小导体的电阻B.减小有效散热面积C.增大有效散热面积D.提高换热系数8.高压断路器按灭弧介质不包括。

（C）A.SF6B.油C.绝缘纸D.真空9.我国生产的电气设备，设计时多采用环境温度为。

（A）A.+40℃B.+30℃C.+25℃D.+20℃10.电力电缆不包括。

( D )A.油浸纸绝缘电缆B.塑料绝缘电缆C.橡皮绝缘电缆D.双绞线电缆二、填空题（每小题3分，共30分）11．发电机的额定电压较用电设备的额定电压高出 5% ，变压器二次绕组的额定电压要比用电设备的额定电压高出 10% 。

12．变电站分为枢纽变电站、中间变电站、地区变电站、终端变电站、企业变电站。

13．我国电力系统常见的中性点运行方式可分为中性点非有效接地和有效接地。

14．消弧线圈的补偿方式：完全补偿、过补偿和欠补偿。

15．冲击短路电流i ch是短路电流最大可能的瞬时值，在高压电路中等于 2.55I k-。

16．交流电弧的熄灭过程有如下三种形式：强迫熄弧、截流熄弧、过零熄弧。

17．断路器的操动机构常分为：电磁式、弹簧式、气动式、液压式。

18．在大多数情况下，负荷开关与限流熔断器（熔断器）串联组合替代断路器使用。

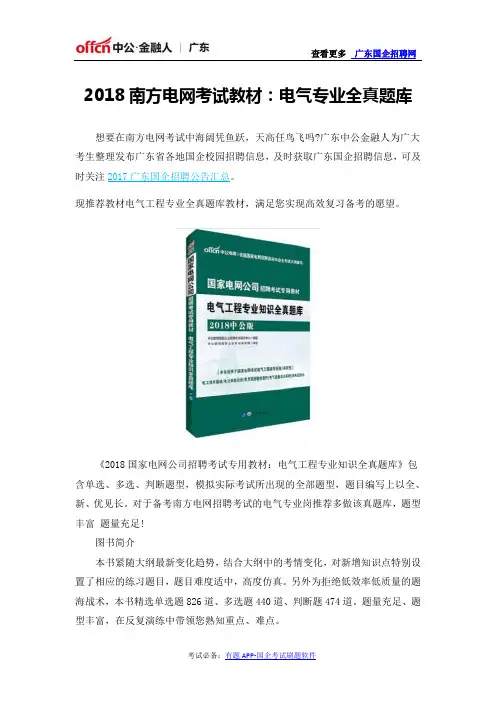

2018南方电网考试教材：电气专业全真题库想要在南方电网考试中海阔凭鱼跃，天高任鸟飞吗?广东中公金融人为广大考生整理发布广东省各地国企校园招聘信息，及时获取广东国企招聘信息，可及时关注2017广东国企招聘公告汇总。

现推荐教材电气工程专业全真题库教材，满足您实现高效复习备考的愿望。

《2018国家电网公司招聘考试专用教材：电气工程专业知识全真题库》包含单选、多选、判断题型，模拟实际考试所出现的全部题型，题目编写上以全、新、优见长。

对于备考南方电网招聘考试的电气专业岗推荐多做该真题库，题型丰富题量充足!图书简介本书紧随大纲最新变化趋势，结合大纲中的考情变化，对新增知识点特别设置了相应的练习题目，题目难度适中，高度仿真。

另外为拒绝低效率低质量的题海战术，本书精选单选题826道、多选题440道、判断题474道。

题量充足、题型丰富，在反复演练中带领您熟知重点、难点。

另，本书还补充了考点练习题，确保考生在复习的过程中对新增知识点能够做到内熟于心。

解析详细答案优化本书答案严谨，从题目到答案再到解析，都是经过作者团队反复论证和审定的。

确保了答案的准确性。

不仅提供了高效的解题方法，也对易错选的选项进行细致分析。

讲解透彻，易学易懂。

超值服务，随时陪伴购书享有移动自习室配套全方位服务——核心考点轻松学+在线题库任意练+考友圈答疑解惑+视频直播免费看。

部分目录第一部分单选题第一章电工技术基础第二章电力系统分析第三章电力系统继电保护第四章电气设备及主系统。

中公金融人提醒考生国企校园招聘考试涉及内容较多，需提前做好备考，大家可通过广东国企招聘考试试题库学习。

成⼈教育《⼯⼚供电》期末考试复习题及参考答案⼯⼚供电练习题A⼀、填空题1、隔离开关没有专门的灭弧装置，不能断开（）2、⾼压断路器的控制回路按其控制地点分有（）两种。

3、⽤电设备的端电压⼀般允许在其额定电压（）以内变化。

4、外部过电压主要是由（）引起的。

5、导体通过短路电流时产⽣的热量全部⽤于（。

）6、⼯业企业的户外配电⽹结构最常见的便是（）。

7、将发电⼚的电能送到负荷中⼼的线路叫（）线路。

8、提⾼⾃然功率因数的⽅法就是采⽤降低备⽤电设备所需的（）以改善其功率因数的措施9.负荷中⼼⼀般有变电所或配电所，电压的升⾼或降低是通过（）来完成。

10.计算负荷是按（）选择电⽓设备的假定负荷。

11.决定总降压变电所和车间变电所通⽤的原则，其中（）是最基本原则。

12.提⾼⾃然功率因数的⽅法就是采⽤降低备⽤电设备所需的（）以改善其功率因数的措施。

⼆、简答题1、低压配电系统中的中性线（N线）、保护线（PE线）和保护中性线（PEN线）各有哪些功能？2、电⽓设备中常⽤的灭弧⽅法有哪些？（⾄少6个）3、互感器有哪些功能？电流互感器和电压互感器使⽤时注意事项？4、电⽓主接线的基本要求有哪些？5、什么叫短路？短路故障产⽣的原因有哪些？在三项系统中，可能发⽣的短路类型有哪些？三、计算题1、已知某机修车间的⾦属切削机床组，拥有380V的三相电动机7.5kw3台，4kw8台，3kw17台，1.5kw10台。

试⽤⼆项式法求其计算负荷。

2、某⼚变电所装有两台s9-250/10型变压器，已知变压器参数为：kW P 56.00=?空载电流百分值I 0（%）=2.6，kW P dn 05.3=?，短路电压百分值U d (%)=4.0，K Q 取0.1。

试决定当总负荷S=180KVA 时，应采⽤⼏台变压器运⾏经济。

⼯⼚供电练习题A答案答案：⼀、1、隔离开关没有专门的灭弧装置，不能断开（负荷电流和短路电流）2、⾼压断路器的控制回路按其控制地点分有（就地控制和集中控制）两种。

史上最全《工厂供电》试题、考试题、习题库与参考答案习题一、填空：1、负荷中心一般有变电所或配电所,电压的升高或降低是通过〔变压器〕来完成.2、将发电厂的电能送到负荷中心的线路叫〔输电〕线路.3、将负荷中心的电能送到各用户的电力线路叫〔配电〕线路.4、在电力系统的内部,应尽可能的简化〔电压〕等级,减少〔变电〕层次,以节约投资与降低运行费用.5、决定供电质量的主要指标有〔电压、频率、波形、供电连续性〕.6、负荷曲线是一种反应〔电力负荷随时间变化情况〕的曲线.7、在近似计算中有时要用到线路平均额定电压,它是线路两端变压器两端电压的〔代数平均值〕.8、计算负荷是按〔发热条件〕选择电气设备的假定负荷.9、工厂供电系统对第一类负荷要求必需有〔两个以上的独立电源供电〕.10、环形供电系统在结构上一般采用〔双电源手拉手的环形结构〕.11、供电部门征收电费将用户的〔功率因数〕做为一项重要的经济指标.12、提高自然功率因数的方法就是采用降低备用电设备所需的〔无功功率〕以改善其功率因数的措施.13、一个地区的供电电压主要决定于地区〔原有电源电压等级〕,通常工厂总降变电所的供电压等级为35-110千伏.14、工厂的低压配电电压主要依据〔工厂用电设备的性质〕来决定.15、决定总降压变电所和车间变电所通用的原则,其中〔靠近负荷中心〕是最基本原则.16、确定负荷中心可以用〔直观的负荷指示图〕来粗略的制定,也可以用类似于力学的重心的方法.17、主电路图中的主要电气设备应采用〔国家规定的图文符号〕来表示.18、单母线分段方式适用于〔一、二级负荷〕比重较大,供电可靠性要求较高的车间变电所.19、连接计费用电度表的互感器准确度应为〔0.5级〕,且规定不与保护、测量等回路共用.20、在变压系统中不同准确度的电流互感器其二次侧一般不将〔测量和保护〕混用.30、在电源进线的专用计量柜上,必需装设计算电费用的三相〔有功和无功〕电度表.31、高压配电网和低压配电网的接线方式有三种〔放射式、树干式和环形〕.32、工厂低压配电系统接线方式有〔放射式、树干式、混和式和环形〕等方式.33、工业企业的户外配电网结构最常见的便是〔架空线和电缆〕.34、电缆沟敷线深度不得小于〔0.7〕m.35、车间线路的室内配线线路多采用〔绝缘导线〕,但配电干线多采用〔祼导线〕.36、为提高供电可靠性和利用性〔环网供电〕被证明特别适合城市住宅小区或生产区的供电.37、对于环网供电单元来说利用〔负荷开关+限流熔断器〕保护效果更好.38、变压器的铁芯有两种基本结构芯式和壳式,铁芯本身由〔铁芯柱和铁轭〕两部分组成.39、变压器温度升高是以环境温度为+40度做为参考,我国规定绕组的温升限值为〔65〕度.40、将两台变压器或多台变压器的一次侧与二次侧〔同极性的端子之间〕通过一母线分别互相连接叫变压器的并列运行.41、变压器在运行中内部损耗包括〔铜损和铁损〕两部分.42、互感器的功能主要用于〔电量的测量和继电保护.〕43、电力系统中出现最多的故障形式是〔短路.〕44、电源为有限容量时,电源的阻抗就〔不能忽略.〕45、电源为无限大容量时,外电路所引起的功率改变对电源微不足到,电源的〔电压和频率〕保持不变而恒定.46、对称分量法是将一个〔不对称〕三相电流或电压分解成三个对称电流和电压系统.47、导体通过短路电流时产生的热量全部用于〔使导体温度升高.〕48、继电保护装置就是反应于供电系统中电气元件发生故障或不正常运行状态,〔并动作于断路器或反应信号的〕一种自动装置.49、电力系统中过电压使绝缘波动造成系统故障,过电压包括内部过电压和外部过电压两种.50、将〔电能转化为光能〕的器具称为电光源.51、工厂变电所主接线方案的基本要求有四条〔安全性、可靠性、灵活性、经济性〕52、电力负荷分三类〔Ⅰ类负荷、Ⅱ类负荷、Ⅲ类负荷〕53、我国规程规定：电流互感器的电流误差为〔±10℅〕、相位差不得大于〔 7 〕度.54、过电流保护装置分两种为：〔定时限、反时限〕.55、当电流保护时限大于1S时要求装设〔速断〕保护.56、架空线路的单相接地保护采用电流互感器同极性〔并联〕联构成的零序电流滤过器.57、单相接地保护是利用系统发生单相接地时所产生的〔零序电流〕来实现的.58、当三相系统任一相发生完全接地时接地相对地电压为零,其他两相对地电压〔升高√3倍〕59、变压器的保护有〔过电流、速断、过负荷、瓦斯保护、纵联差动保护〕60、〔瓦斯保护〕主要用来监视变压器油箱内故障.61、对于总降变压器一般还装设〔纵差保护〕作为主保护62、变压器内部故障有〔相间短路、绕组轧简短路、单相接地短路〕63、高压电机的保护有〔电流速断保护、过负荷保护、纵差保护〕64、在电力系统中过电压包括〔内部过电压和外部过电压〕两种.65、内部过电压分为〔操作过电压、弧光接地过电压、铁磁谐振过电压〕67、外部过电压主要是由〔雷击〕引起的.68、1000V以下的供电系统,总容量在100KVA以上的变压器接地装置电阻<R≤4欧姆>69、保护接地分为三种〔IT系统、TN系统、TT系统〕70、发电一般在〔发电厂〕中进行.71、电能是经过人们加工的〔二次能源〕.72、电力设备在〔额定电压〕下运行、其技术与经济性能最佳.73、我国现阶段各种电力设备的额定电压有三类〔100V以下、高于100V而低于1000V、高于1000V〕.74、用电设备的端电压一般允许在其额定电压〔±5℅〕以内变化.75、变压器的额定电压为〔各绕组〕的电压值.76、在我国电力系统中,110KV以上高压系统多采用〔中性点直接接地〕运行方式77、在我国电力系统中,6-35KV中压系统首选〔中性点不接地〕运行方式.78、工厂企业变电所按其在供电系统中的作用和地位分为〔总降压变电所和车间变电所〕79、两台变压器的备用方式有〔明备用和暗备用〕.80、高压断路器的控制回路按其控制地点分有〔就地控制和集中控制〕两种.81、架空线路采用〔裸导线〕架设在杆塔上.82、电缆是一种特殊的导线,由〔导电芯、铅皮、绝缘层和保护层〕组成.83、电缆终端头分〔户内型和户外型〕84、绝缘导线的敷设方式有〔明敷和暗敷〕两种85、变压器工作原理是建立在〔电磁感应原理〕基础上.86、〔铁心〕是变压器磁路的主体部分87、〔绕组〕是变压器电路的主体部分.88、电力系统中应用最广泛的电力变压器是〔双绕组、油侵自冷变压器〕89、根据变压器的高、低压绕组的相对位置,绕组分为〔同心式和交叠式〕两种90、三相变压器同一侧的三个绕组有〔星形连接、三角形连接、和曲线连接〕三种接线方式.91、高压负荷开关是一种可以〔带负荷分、合电路的〕控制电器92、隔离开关没有专门的灭弧装置,不能断开〔负荷电流和短路电流〕93、交流装置中A、B、、C三相涂色为〔黄、绿、红〕94、接触器按所控制电路的电源种类分〔交流接触器和直流接触器〕两种.95、高压成套配电装置也叫〔高压开关柜〕96、"五防"柜从〔电气和机械联锁〕上采取了措施,实现高压安全操作程序化,防止了误操作,提高了安全性和可靠性.97、通常对母线电压调整的要求有〔逆调压、恒调压、顺调压〕三种方式98、〔并联电容器组〕设置灵活、可在无功负荷附近设置,从而减少远距离输送无功的网损.99、电网谐波的产生主要在于电力系统中存在〔各种非线性元件〕习题二、选择1、某工厂有一台10千伏,500千瓦的备用发电机组,该发电机的额定电压是〔 D 〕.A、10KVB、9.5KVC、11KVD、10.5KV2、按电力网的供电范围分为〔D〕输电网.A、近距离,远距离B、高,中,低C、水力,火力,核能D、区域,地方3、电能生产输送、分配与应用过程在〔4、C 〕进行.A、不同时间B、同一时间C、同一瞬间D、以上都不对5、输配电线路和变压器上的损耗称为〔 B 〕.A、铁损和铜损B、网络损耗C、附加损B、耗 D、线路损耗6、中性点经消弧线圈接地系统称为〔 A 〕.A、小电流接地系统B、大电流接地系B、统C、不接地系统D、直接接地系统6、中性点经消弧线圈接地运行方式一般采用〔A〕方式.A、过补偿B、欠补偿C、全补偿D、任意7、下面说法正确的是〔 C 〕.A、由于系统运行方式改变与负荷缓慢变化B、产生的电压变化叫电压偏差C、由于负荷急剧变化产生的电压变化叫电压偏差D、由于系统运行方式改变与负荷缓慢变化产生的电压变化叫电压波动8、短路保护的操作电源可取自〔 B 〕.A、电压互感器B、电流互感器C、空气开关D、电容器9、过电流保护装置为了保证装置具有足够的反应故障能力,其最小灵敏度要求KSmin≥〔 A〕.A、1.5B、0.5C、1D、210、以下接地方式属于保护接地的系统是〔 B 〕.A、变压器的中性点接地B、电机的外壳接地C、把一根金属和地线相连11、《全国供电规则》规定：变压供电的工业用户和变压供电装有带负荷调整电压装置的电力用户其功率因数为〔 C〕.A、0.85以上B、0.8以上C、0.9以上 D 0.95以上12、下面说法正确的确是〔 C 〕.A 高压断路器只起开关作用,不具有保护做用.B 高压隔离开关能用来开断负荷电流和短路电流.C 高压负荷开关可以带负荷分、合电路的控制.D 高压熔断器是开关电器.13、电流互感器在使用过程中必需〔 A〕.A 二次侧不得开路B 二次回路装设熔断器C 对于已安装而没有使用的电流互感器不必作处理D 断电保护和测量使用时合用一只14、电压互感器在使用过程中必需〔 A 〕.A 二次侧不得短路B 二次侧不得接地C 电压互感器端子没的极性D 只能用在计量装置中15、供电系统的架空中性线重复接地的电阻〔 A 〕.A RE≤10欧B RE≤4欧C RE≤15欧D RE≤2欧16、有载调压的变压器,电压调整幅度为〔 B 〕.A 无限量调整B 调整幅度不可能很大C 可调到到无限大D 可调到零伏17、对无功功臣率的描述正确的是〔 C 〕.A 无功功率可以取消B 无功功率P无=UIC 无功功率在建立磁场中作用不能忽略D P无=UI18、光的描述可以用以下指标错误的是〔 D〕.A光通量 B 光强 C 光色 D 功率19、抑止高次谐波采用〔 A 〕.A高通滤波器 B CC振荡器 C 低通滤波器 D 电阻器20、变压器二额定电压是〔 D 〕.A 二次额定负载下的电压B 一次有额定电流时的电压C 一次有额定电压,二次有额定负载的电压D 一次有额定电压,二次空载时的电压21、零序电流保护的特点是反应〔D 〕.A 机间短路B 三相短路C 两相短路D 单机保护22、避雷器是防止电侵入的主要保护设备,应与保护设备〔 A 〕.A 并联B 串联C 接在被保护设备后23、下列设备在工作中属于工作接地〔 A 〕.A 避雷器B 电压互感器C 电动机D 变压器外壳24、熔断器与导线各电缆配合保护时,在短路条件下其熔体的额定电流应〔 C 〕.A 大于等于线路的正常负荷电流B 大于等于线路的最大负荷电流C 小于等于线路的最大允许电流D 小于等于线路的过负荷电流25、低压断路器作电机保护时,其动作电流应大于等于〔 D 〕电流.A 正常负荷电流B 最大负荷电流C 过负荷电流D 启动电流26、真空断路器适用于〔D 〕.A 频繁开断感性负载和容性负载B 频繁开断变压器C 频繁开断变压电动机D 频繁操作容性负载27、最大冲击短路电流一般在短路后〔 C 〕左右,非周期分量即可衰减完了.A 0.02SB 0.1SC 0.2SD 0.01S28、中性点不接地系统相接地事故、接地极对地电压为零,非接地极对地电压升高〔C 〕倍.A 3B 2C √3D 129、中性在不接在系统单个接地时应尽快的找出接地点,否则切断电源,主要是考虑〔 A 〕要求.A 安全性B 可行性C 经济性D 灵敏度30、母线涂色不正确的说法〔 B 〕.A 有利于母线散热B 增大截面积C 防止氧化D 有利于区别相序和极性31、对称短路是电力系统中〔 A 〕短路.A 三相B 二相C 单相D 两极接地32、在触电危险性较大的场所,采用的局部照明电压〔 C 〕.A 220VB 24VC 36VD 380V33、试验证明,在距单根接地体或故障点〔 C〕左右的地方,电位趋近于零,称为电气上的大地.A 5mB 10mC 20mD 25m34、当电缆和电气的额定电压在220KV与以下时,其允许最高工作电压为〔 B 〕 KV.A 1.0B 1.15C 1.1D 1.535、当电缆和电气的额定电压在330--350KV时,其允许最高工作电压为〔 C 〕KV.A 1.15B 1.2C 1.1D 1.036、联合电力系统在技术和经济上的优越性,错误的说法有：〔D〕A 提高供电的可靠性B提高电能的质量C减少系统备用量,提高了设备利用率D 目的是扩大电网规模37、确定额定电压的意义〔D〕A 电力系统有确定的电压 B所有电器有一个额定电压 C 额定电压随意确定D 应该经过充分论证,由国家主管部门确定38、我国现阶段各种电力设备额定电压有三类,不含〔C〕A 100V以下B 高于100V,低于1000VC 等于1000VD 高于1000V39、发电机额定电压比线路额定电压〔A〕A 高5℅ B低5℅ C 相等40、大电流接地系统指〔A〕A 中性点直接接地系统B 中性点经消弧线圈接地C 中性点经消电阻接地D 中性点不接地41中性点不接地的系统发生单相接地故障时不变的数据〔A〕A 线间电压B 非故障相对地电压C 故障相对地电流D 故障相对地电压42、当电源中性点不接地的系统发生单相接地时〔C〕A 三相用电设备正常工作关系受到影响B 设备不能照常运行 C设备仍能照常运行 D设备内部立即短路43、如果本地区有两种以上可供选择的电源电压,选择供电电压的原则是〔D〕A 设备多少 B电压高低 C企业规模 D负荷大小和距离远近44、变电所主接线又称主电路,指的是变电所中的主要电气设备用导线连接而成,不含的电器元件有〔D〕A 开关设备B 电力变压器 C电压互感器 D 保护用的电流继电器45、总降压变电所高压侧引入、引出线较多时采用〔B〕A 内桥式接线B 母线制C 线路—变压器组接线 D外桥式接线46 环形接线〔A〕A 一般采用开环运行B 一般采用闭环运行C 适用于三级负荷47、三相四线制低压线路的导线多采用〔B〕A 三角形排列B 水平排列C 双层排列48、特别适合于城市、住宅小区的供电方式是〔C〕A树干式供电 B放射式供电C环网供电49、变压器的效率达到最大值是〔A〕A铁损等于铜损 B铁损大于铜损C铁损小于铜损D不确定50 、白炽灯的特点〔B〕A 能量转换效率高B能量转换效率低C发光时可见光多D 寿命长51 380/220V低压供电线路,用电设备接地电阻为：〔B〕A RE≤10欧B RE≤4欧C RE≤15欧D RE≤2欧52 供电计量部门采用用电的峰值、平值、谷值电价不同的收费制度,目的是保证电网24小时内用电平衡,要求用户用电时采取〔A〕A避峰就谷 B避谷就峰 C 两者都行D 两者都不行53 供电部门要求用户用电时,功率因数是〔A〕A 0.9以上B 0.9与以上C 1D 0.9以下54 输电时,为减少电能损失,导线的截面积应当〔A〕A 减少B 增加C 都不是55 高压线路架设,采用最多的线路敷设方法〔A〕A 架空线路B 电缆敷设C 地埋电缆D 都不是56 根据经验,10KV以下的低压动力线选择〔A〕A 先按发热条件选择截面B 先校验电压损失C 先校验机械强度D 都不对D 决定于物件在眼睛视网膜上形成的像的照度69对于总降变压器一般还装设以下保护作为主保护〔D〕A 速断保护 B瓦斯继电器保护 C欠压保护 D纵差保护70变压器的额定电压确定的依据〔B〕A变压器的容量 B变压器的允许温升 C 负载的容量 D负载的接线方式71 在三相四限制的接地中性线上,不允许装接〔C〕A电阻 B 电容 C熔断器 D电感72计算三相电力变电器额定容量的公式是〔A〕A S N＝√3U N I NB S N= U N I NC S N= √2 U N I N73电压互感器能将高电压变为便于测量的电压〔 A 〕,使仪表等与高压隔离.A 100VB 200VC 50V74 二次设备是指对〔 C 〕的工作进行监、测量、操作和控制的设备A一次设备 B 一、二次设备 C 二次设备75 母线是中间环节,起的作用〔D〕A 分开线路B 支撑线路C 过渡电源D 汇总和分配电能76 电力变压器中性点接地属于〔B 〕接地.A 保护B 工作C 零接地D 安全接地77 380/220V系统的三相四线制,中线截面为相线的〔 A 〕A．0.5倍B．1倍C．2倍D．3倍.78 电能生产、输送、分配与使用过程在〔 C 〕进行.A．不同时间 B．同一时间 C．同一瞬间 D．以上都不对79 变压器二次额定电压是〔 D 〕A．二次额定负载下的电压B．一次有额定电流时的电压C．一次有额定电压,二次有额定负载时的电压D．一次有额定电压,二次空载时电压80．高压断路器的额定开断电流是指断路器〔 C 〕A．开断正常运行的最大负荷电流 B．开断最大短路电流C．在规定条件下能开断的最大短路电流有效值 D．额定电流的峰值81变压器的接线组别表明< A >间的关系.A.两侧线电压相位B.两侧相电压相位C.两侧电流相位82 .三绕组变压器的零序保护是〔Ｄ〕和保护区外单相接地故障的后备保护〔A〕高压侧绕组；〔B〕中压侧绕组；〔C〕低压侧绕组；〔D〕区外相间故障的后备保护.83.零序保护的最大特点< A>〔A〕只反映接地故障；〔B〕反映相间故障；〔C〕反映变压器的内部；〔D〕线路故障84.中性点不接地的电力系统,发生单相接地故障时,非故障相电压<C >A.不变B.升高倍C.升高倍D.升高2倍85.用电设备的额定电压一般与所接网络的额定电压<B >A.高5%B.相同C.低5%D.低10%86.工厂供电系统对第一类负荷供电的要求是〔B〕A．要有两个电源供电. B．必须有两个独立电源供电.C．必须要有一台备用发电机供电.D．必须要有两台变压器供电.87 工厂供电系统对第一类负荷供电的要求是〔B 〕A．要有两个电源供电.B．必须有两个独立电源供电.C．必须要有一台备用发电机供电必须要有两台变压器供电.88某工厂一台10KV,500KW备用发电机组,该发电机的额定电压是〔 D〕A．10KVB．9.5KV C．11KVD．10.5KV89．某35KV变电所,向较远的工厂供电,其变压器容量为1000KVA二次额定电压为〔 C〕A．10KVB．9.5KVC．11KV D．10.5KV90．大容量大面积10KV供电系统其变压器中性点应〔C 〕.A．直接接地B．对地绝缘C．经消弧线圈接地D．经高电阻接地91．对于10KV电网,当接地电流大于〔D 〕时,应采取补偿措施.A．5A B．10AC．20AD．30A92．中性点经消弧线圈接地的运行方式,一般采用〔A 〕方式.A．过补偿B．欠补偿 C．全补偿D．任意93．中性点不接地系统,当一相故障接地时,规定可以继续运行〔C 〕小时.A．0.5小时B．1小时- C．2小时D．4小时.94．中性点不接地系统,当一相故障直接接地,另外两相对地电压为原有电压的〔 C〕倍.A．1倍B．√2倍C．√ 3倍 D．2倍95．380/220V系统的三相四线制,中线截面为相线的〔A 〕A．0.5倍B．1倍C．2倍D．3倍.96．塑料护套无铠装电缆敷设的曲率半径R≥〔D〕D〔电缆直径〕A．25 B．15 C．10 D．697．某变压器其Ud%=4.5,其变压比为K=10/0.4当变压器容量达到额定值时其二次内部阻抗压降〔B〕A．450V B．18VC．9V D．36V98．测量变压器的铁损,原边应该加额定电压的〔A〕.A．1倍B．0.85倍C．0.5倍D．0.25倍左右99．变压器短路损耗试验副边电流应该为额定值的〔A 〕.A．1倍B．0.85倍C．0.5倍D．0.25倍左右100．大容量高压的变压器应该选用〔D〕接法.A．Y/Y0-12B．Y/Y0-6C．Y0/Y-12D．Y0/△-11101．两进线长易出现故障的供电线路应采用〔A〕主接线形式.A．内桥B．外桥C．全桥102．SF6断路器的灭弧能力是一般空气断路器的灭弧能力的〔D〕倍.A．10 B．20 C．50D．100103．真空断路器适合于〔A〕.A．频繁操作,开断容性电流；B．频繁操作,开断感性电流；C．频繁操作,开断电机负载；D．变压器的开断.104．户外高压跌落式熔断器的代号是〔A〕.A．RWB．RNC．RM D．RT105．变压器下列缺陷中能够由工频耐压试验考核的是〔C〕.A．线圈匝数间绝缘损伤； B．高压线圈与高压分接引线之间绝缘薄弱；C．高压与低压引线之间绝缘薄弱；D．同相间绝缘薄弱.106．1KV以下的低压系统中性点直接接地的三相四线制系统中变压器中性点接地装置的接地电阻一般不宜大于〔B 〕.A．0.5Ω B．4ΩC．10Ω D．30Ω107．变电所通常采用〔A 〕对直接击雷进行保护.A．避雷针B．管型避雷器C．伐型避雷器D．消雷器108．切空载变压器,过电压最高可达额定电压的〔D〕倍.A．1-2B．3-4C．5-6D．7-8.109．在无功补偿计算中所需要的是〔B〕.A．自然功率因数B．平均功率因数C．瞬时功率因数D．计算功率因数.110．无功补偿从技术合理方面来讲应该采取〔A〕方式.A．就地补偿 B．集中补偿C．分组补偿D．车间补偿.111．对架空线路自动重合闸次数不得超过〔A〕次.A．1B．2 C．3D．4112．在补偿电容器回路中串联一组电抗器其作用是〔B〕.A．限制短路电流B．消除谐波影响C．防止电容器短路D．抑制谐波.113．切空长线路时产生过电压是因为〔C 〕.A．空载时是电源电压较高 B．线路对地电容的充电C．电磁谐振D．切断速度太快114．切空载变压器产生的过电压是因为〔D〕.A．切空载时电源电压较高B．变压器电流太大C．电磁谐振 D．切断速度太快115．变压器的避雷装置应该装设〔B〕.A．管型避雷器B．伐型避雷器C．氧化锌避雷器D．消雷器116．变压器纵差保护范围是〔D〕.A．变压器过负荷B．变压器供电部分三相短路C．变压器供电部分过电压短路D．变压器相间、层间、匝间短路117．容量在10000KVA以上的变压器必须装设〔B〕.A．瓦斯保护B．纵差保护C．速断保护D．过流保护.118．三相短路时其短路冲击电流瞬时值是〔A 〕.A．2.55IK B．1.51IK C．1.94IKD．1.09IK119.零序电压的特性是〔B〕.A．接地故障点V0最高B．变压器中性点V0最高C．负载中性点V0最高D．接地电阻大的地方V0最高120．发生三相对称短路时短路电流中只含有〔A 〕分.A．正序B．负序．零序D．正序与负序121．三相绕组电压互感器的辅助二次绕组接线是〔D〕.A．三角形B．星形C．曲折接线D．开口三角形.122．对于三相差式保护接线方式,当一次电路发生三相短路时,流入继电器线圈的电流是互感器二次电流的〔A〕.A．√3 倍B．2倍C．1倍D．2√3123．10KV线路首端发生金属性短路故障时,作用于断路器跳闸的继电器保护是〔B 〕保护.A．过电流B．速断C．定时速断D．反时限过流.124．定时限过流保护动作值是按躲过线路〔A〕电流整定的.A．最大负荷B．三相短路C．两相短路电流 D．未端三相短路最小短路电流.125．定时限过流保护动作时限级差一般为〔A〕.A．0.5秒B．0.7秒C．1.5秒D．3秒.126．定时限过流保护的保护范围是〔A 〕.A．本线路的一部分B．本线路的全部C．本线路的一部分与相邻线路的一部分D．本线路的全长与相邻线路的一部分.127．若发现变压器的油温较平时相同负载和相同冷却条件下高出〔C〕是时,应考虑变压器内部已发生故障.A．5℃B．10℃ C．15D．20℃128．户外安装且容量在〔B〕KVA与以上的电力变压器应装设瓦斯继电器.A．400B．800C．1000D．7500129．并列运行的变压器其容量为〔C〕KVA与以上时应装设差动保护,以代替电流速断保护. A．2000B．5600 C．6300D．7500130．高压电动机当容量超过2000KW时应装设〔B〕.A．过负荷保护B．差动保护C．速断保护 D．过流保护131．当高压电动机过负荷保护作用跳闸时,其继电保护接线方式应采用〔C〕.A．三角形接线 B．星形接线C．两相差D．两相不完全星形接线.132．当线路故障出现时,保护装置动作将故障切除,然后重合闸,若稳定性故障,则立即加速保护装置动作将断路器断开,叫〔D〕.A．二次重合闸保护 B．一次重合闸保护C．重合闸前加速保护D．重合闸后加速保护133．一般35/10KV变电所操作电源应采用〔B〕方式.A．蓄电池直流B．硅整流 C．交流D．装设补偿电容器的硅整流134．一般10KV中性点不接地系统电压互感器的接线方式是〔D 〕.A．一个单相电压互感器B．两个单相电压互感器V/V型C．三个单相接线V0/V0型D．三个单相或一个三相五柱式接线V0/V0/△型135．短路电流非周期分量一般经过〔B 〕基本完毕.A．0.01秒B．0.2秒 C．0.5秒 D．1秒136．三相短路时其最大瞬时冲击值发生在短路后的〔A〕时间.A．0.01秒B．0.2秒 C．0.5秒 D．1秒习题三、判断〔正确打√错误打×>1、为了合理用电减少电费开支,应尽采用避峰就谷的用电方式.√2、电力系统中最常见最危险的故障是单相接地故障.×3、发电、共电、用电要时刻保持平衡,发电量随着供电量的瞬时的增减而增减.×4、负荷率是指规定时间内的有功功率与最大功率的比值×5、型号为s7-100/10±0.5/0.4的变压器可以接在11kv的变压器上运行×6、两抬阻抗不同的变压器并联运行,回造成较小的变压器欠载而阻抗较大的变压器过载的后果. ×7、变压器发生故障时,根据气体继电器的颜色气味可燃性可以判断故障类型和原因.√8、并联电容器在电力系统的作用是补偿容性负载改善电压质量降低线路损耗提高功率因数×9、在绝缘监视装置中,运行人员据三相电压表的读数,可以判断故障相是那一相√10、一般在中心点对地绝缘系统发生一相接地故障时,保护动作短路器跳闸切除故障×11、输配电线路的额定电压与受电设备的额定电压规定得相同. √12、在输电距离和功率一定的情况下,电力网的电压等级越高,电能损耗越小.√13、Ⅱ类供电负荷应必需采用两个电源供电.×14、中性点运行方式的选择主要取决于单相接地时电气设备绝缘要求与供电的可靠性√15、中性点不接地系统发生单相接地时三相设备的正常工作关系并未受到影响,不必进行处理.×16、用电设备的工作方式虽然有3种,都可以按一种方式进行容量的确定.√17、电容器无功容量补偿装置中,相同的电容器接成三角形接法比接成星形接法节约电容值三分之二.√18、总降压变电所高压侧引入引出线较多时采用固线制.√19、高压断路器应有防止高压连续多次分合闸的跳跃闭锁措施.√20、树干式接线方式的高压供电可以适用于Ⅰ、Ⅱ、Ⅲ级负荷.×21、架空线路架设时,导线的档距,弧垂,杆高应按有关技术规程中的规定执行.√22、祼体导线的架设距地面不得低于3m.×23、10kv以下的低压动力线按照经济电流密度来选择,按允许载流量来校验.×24、低压照明线主要按照允许电压损失来选择.√。

电气自动化专业技术考试一、选择题1.为了保障人身安全，在一般正常情况下，电气设备的安全电压规定为（）[单选题] *A.12V以下B.24V以下C.36V以下√D.48V以下2.电流互感器运行时，（）[单选题] *A.接近空载状态，二次侧不准开路B.接近空载状态，二次侧不准短路C.接近短路状态，二次侧不准开路√3.行灯安全电压为36伏，应选用（）[单选题] *A.变压器自耦式变压器B.对耦式变压器C.安全隔离变压器√D.以上三种都可以4.安装螺口灯头时，应将螺纹接线端接在（）[单选题] *A.火线B.零线√C.地线5.电流的方向就是（）[单选题] *A.负电荷定向移动的方向B.电子定向移动的方向C.正电荷定向移动的方向√6.测量380V电动机定子绕绝缘电阻应选用（）[单选题] *A.万用表B.500V兆欧表√C.1000V兆欧表D.2500V兆欧表7.热继电器在电机控制线路中不能作（）[单选题] *A.短路保护√B.过载保护C.缺相保护D.电流不平衡保护8.随参考点的改变而改变的物理量是（）[单选题] *A.电位√B.电压C.电流D.电位差9.在温度一定时，导体的电阻与下列物理量中的（）[单选题] *A.无关导体长度C.材料D.电压√10.对于任一个电路，一般情况下不允许（）[单选题] *A.通路B.开路C.短路√D.断路11.电源电动势的大小表示（）[单选题] *A.做功本领的大小电场力B.非电场力√C.电场力或外力12.电路中两点间的电压高，则（）[单选题] *A.这两点的电位都高B.这两点的电位差大√C.这两点的电位都大于零13.用万用表测量电阻的刻度，下列说法正确的是（）[单选题] *A.刻度是线性的B.指针偏转到最右端时，电阻为无穷大C.指针偏转到最左端时，电阻为无穷大√14.关于万用表的使用方法，下列说法错误的是（）[单选题] *A.在测量过程中，应根据测量量的大小拨动转换开关，为了便于观察，不应分断电源√B.测量结束后，转换开关应拨到交流最大电压档或空挡C.测量电阻时，每换一次量程都应调一次零15.目前低压供电系统多数采用（）[单选题] *A.供电系统三相三线制B.三相四线制√C.三相五线制D.单相制16.在实际电路中，照明灯具的正确接法是（）[单选题] *A.串联B.并联√C.混联17.交流电流表或交流电压表指示的数值是（）[单选题] *A.有效值√B.平均值C.最大值18.电流流过人体，造成对人体内部器官的伤害称为（）[单选题] *A.电伤B.电击√C.电烙印19.电荷的基本单位是（）[单选题] *A.安秒B.安培C.库仑√D.千克20.电路主要由负载、线路、电源、（）[单选题] *A.组成变压器B.开关√C.发电机D.仪表21.电流是由电子的定向移动形成的,习惯上把（）定向移动的方向作为电流的方向[单选题] *A.左手定则B.右手定则C.正电荷√D.负电荷22.电流的大小用电流强度来表示，其数值等于单位时间内穿过导体横截面的（）[单选题] *A.代数和电流B.电量电荷√C.电流强度D.功率23.导体的电阻不但与导体的长度、截面有关，而且还与导体的（）[单选题] *A.有关温度B.湿度C.距离D.材质√24.交流电的三要素是指最大值、频率、（）[单选题] *A.相位B.角度C.初相角√D.电压25.阻值不随外加电压或电流的大小而改变的电阻叫（）[单选题] *A.固定电阻B.可变电阻C.线性电阻√D.非线性电阻26.阻值随外加电压或电流的大小而改变的电阻叫（）[单选题] *A.固定电阻B.可变电阻C.线性电阻D.非线性电阻√27.两根平行导线通过同向电流时,导体之间相互（）[单选题] *A.排斥B.产生磁场C.产生涡流D.吸引√28.线圈中感应电动势的放行可以根据（）定律，并应用线圈的右手螺旋定则来判定[单选题] *A.欧姆B.基儿霍夫C.楞次√D.戴维南29.导线和磁力线发生相对切割运动时，导线中会产生感应电动势，它的大小与（）有关[单选题] *A.电流强度√B.电压强度C.方向D.导线有效长度30.电场力在单位时间内所做的功称为（）[单选题] *A.功耗B.功率C.电功率√D.耗电量31.线路的绝缘电阻的大小和测试电压（）[单选题] *A.有关B.无关√C.不确定32.市电220伏是指交流电的（）[单选题] *A.有效值√B.平均值C.最大值33.某直流稳压电源，输出电压为6V，将它接到变比为1：10的变压器次级，则其初级的电压为（）[单选题] *A.1VB.60V√C.600V34.甲灯泡为220v/40W，乙灯泡为36v/60w，在额定电压下工作时( )[单选题] *甲灯亮甲灯取用电流大乙灯亮√乙灯电阻大35.用万用表直流电压档测正弦交流电压，其指示值为（）[单选题] *A.有效值B.峰值C.峰值的根三分之一倍值D.零√36.交流电能表属于（）[单选题] *A.仪表电磁B.电动C.感应√D.磁电37.准确测量1Ω以下的小电阻，应选用（）[单选题] *A.双臂电桥√B.单臂电桥C.毫伏表和电流表D.万用表R×10档38.用兆欧表进行测量时，应该将被测绝缘电阻接在该表的（）之间[单选题] *A.L端和E端√B.L端和G端C.E端和G端D.任意两端39.变压器投入运行后，每隔（）年要小修一次[单选题] *A.0.5B.1√C.2D.340.衡量电力系统电能质量的三个重要参数是电压、频率和（）[单选题] *A.经济B.可靠性C.波形√D.安全41.铝绞线的型号是（）[单选题] *A.HLJB.LT√C.LGJD.LGJQ42.桥式起重机一般采用（）[单选题] *A.供电架空线B.电缆线C.悬吊式移动电缆D.滑接线√43.选择绝缘导线和电缆时,除了满足导线截面的要求以外,还应满足（）的要求[单选题] *A.线路额定电压√B.线路额定电流C.线路表面温度D.其它44.在低压配电装置中,低压空气断路器一般不装设（）[单选题] *A.过电流脱扣器B.热脱扣器C.失压脱扣器D.电磁脱扣器√45.低压电器是指工作在额定电压（）伏及以下电路内的配电和控制电器[单选题] *A.380B.500C.865D.1000√46.电力变压器并联运行的三个条件是电压比相等、阻抗电压相等和（）[单选题] *A.联结且标号相同B.相序相同√C.短路损耗相同D.空载电流相同47.若触电者心跳停止，呼吸尚存，应立即对其施行（）[单选题] *A.急救仰卧压胸法B.俯压胸法C.胸外心脏挤压法√D.口对口呼吸法48.在三相系统中，（）短路时导体所受的电动力最大[单选题] *A.单相B.两相C.三相√D.两相接地49.兆欧表的额定转速一般为（）转/分[单选题] *A.60B.100C.110D.120√50.用兆欧表测绝缘电阻时一般取（）时的读数[单选题] *A.15秒B.30秒C.60秒√D.120秒51.在振动较大的场所宜采用（）灯[单选题] *A.白炽B.荧光√C.卤钨D.高压汞52.在额定电压和额定功率均相同的下列电光源中，发光率最高的是（）[单选题] *A.灯白炽B.荧光√C.高压汞D.卤钨53.在额定电压和额定功率均相同的下列电光源中，平均寿命最长的是（）[单选题] *A.灯白炽B.荧光C.高压汞√D.卤钨54.当空间各个方向的光强度要求基本一致时,应选择（）[单选题] *A.灯具浮照型B.广照型C.配照型D.漫射型√55.易燃易爆的场所应选择（）[单选题] *A.灯具开启型B.密闭型C.防爆型√D.防水型56.有腐蚀气体场所应选择（）[单选题] *A.灯具保护型B.密闭型√C.防水型D.防爆型57.互感器是根据（）原理制造的[单选题] *A.能量守衡B.电磁感应√C.能量交换D.阻抗交换58.逆变器的任务是把（）[单选题] *A.交流变直流B.直流变交流√C.交流变交流D.直流变直流59.发电机的基本工作原理是（）[单选题] *A.电流的磁效应B.电流的热效应C.通电导体在磁场中受力D.电磁感应√60.国产小功率三相鼠笼式异步电动机的转子导体结构采用最广泛的是（）[单选题] *A.转子钢条结构B.铸铝√C.深槽式D.铁条结构61.由于直流电机需要换向，致使直流电机只能做成（）式[单选题] *A.电枢旋转√B.磁极旋转C.罩板D.隐极62.计算机病毒是一种（）[单选题] *A.微生物感染B.损坏的软盘C.程序√D.细菌63.计算机网络最突出的优点是（）[单选题] *A.精度高B.内存容量大C.运算速度快D.共享资源√64.下列因数中，对微型计算机工作影响最少的是（）[单选题] *A.温度B.湿度C.噪声√D.磁场65.油浸变压器在正常情况下为使绝缘油不致过速氧化，上层油温不宜超过（）℃[单选题] *A.75B.85√C.95D.10566.三相电动势的相序为U-V-W称为（）[单选题] *A.负序B.正序√C.零序D.反序67.在变电所三相母线应分别涂以（）色，以示正相序[单选题] *A.红、黄、绿B.黄、绿、红√C.绿、黄、红68.应当按工作电流的（）倍左右选取电流表的量程[单选题] *A.1B.1.5√D.2.569.交流电压表扩大量程，可使用（）[单选题] *A.电流互感器B.互感器C.并接电容D.电压互感器√70.兆欧表的E端接（）[单选题] *A.地√B.线路C.相线D.正极71.在一个闭合回路中，电源电动势发出的功率等于负载消耗的功率[判断题] * 对错√72.电压和电位都随参考点的变化而变化[判断题] *对错√73.当电源的内阻为零时，电源电动势的大小就等于电源端电压[判断题] *对√错74.当电路开路时，电源电动势的大小为零[判断题] *错√75.负载电阻越大，在电路中所获得的功率就越大[判断题] *对错√76.在串联电路中，各电阻上的电压与电阻的阻值成正比[判断题] *对√错77.凡能用电阻的串、并联等效化简的电路都是简单电路[判断题] *对√错78.电感中的电流可以突变[判断题] *对错√79.三相负载作三角形联接时,测出三相电流相等,则三个线电流也必然相等[判断题] * 对√错80.对称三相制的瞬时功率是一个常量，其值等于平均功率[判断题] *对√错81.在任何情况下，电容电压和电感电流都不能跃变[判断题] *对82.容抗对高次谐波电流有畅通作用[判断题] *对√错83.由一个电容和两个相同的灯泡组成星形电路，就是一种常用的简便相序指示器若设电容所接的那一相为A相，则灯泡较亮的那一相为B相，暗的一相为C相[判断题] *对√错84.三相对称电源供给三相对称电灯负载，如果负载接成星形无中线，若A相保险丝断，则A相灯灭，B、C两相灯暗[判断题] *对错√85.电磁系仪表的抗干挠能力比磁电系仪表强[判断题] *对错√86.当外加交流电压的数值相等时，采用全波整流电路的整流系仪表,其灵敏度高于采用半波整流电路的仪表[判断题] *对√错87.选择功率表量程时，只要表的功率量程大于被测功率就可以[判断题] *对错√88.测量电子线路的电压通常可以用数字式电压表[判断题] *对错√89.中线能使不对称三相星形负载的相电压保持对称[判断题] *对√错90.凡是三相负载，平均功率可以按公式P=√3UICOS∮计算[判断题] *对错√91.三相电源的线电压为380V，交流电动机的额定电压为220V，则电动机定子绕组应接成三角形[判断题] *对错√92.提高感性负载功率因数的方法是并联一定容量的电容器[判断题] *对错√93.变压器在额定运行时，其效率最高[判断题] *对错√94.只有当负载为额定数值的时候，三相异步电动机的输出功率才是额定功率[判断题] *对错√95.同步电动机的转子转速略低于同步转速[判断题] *对错√96.同步电动机区别于异步电动机，其优点是可以降低电网的功率因数[判断题] *对错√97.一台三相异步电动机修理时，定子绕组数增加了，则其功率因数降低[判断题] *对错√98.星一三角启动方法适用于定子绕组正常运行时三角接法的异步电动机[判断题] *对错√99.信号发生器使用前或使用结束时，应将“幅度”旋钮置于最小位置[判断题] *对错√100.10KV电力变压器过负荷保护动后，经一段延时发出警报信号，不作用于跳阀[判断题] 对√错。

《电力系统分析》复习资料（一）一、填空题1. 衡量电能质量的技术指标是________、________和________。

2．我国110KV及以上系统，中性点采用的接地方式是________。

3．电力系统潮流计算采用的数学模型是_________。

4. 短路电流最大可能的瞬时值称为________。

5. 衡量电能质量好坏的指标是电压、_________和_________。

6. 简单故障是指电力系统的某处发生一种故障的情况，简单不对称故障包括________、________、________、________、________。

7. 电力系统潮流计算时，平衡节点的待求量是发电机的_______和_______。

8. 电力系统的潮流分布一般用各节点的电压和______表示。

二、判断题1、电力系统的暂态过程是指系统参数变化后，系统从原来的运行状态向新的稳定运行状态过渡的过程。

（）2、短路瞬间任何闭合回路的磁链保持不变。

（）3、只要三相电流不对称，电流中就一定包含有零序分量。

（）4、中性点不接地系统发生接地故障时，由于没有零序电流的通道，所以没有零序电流存在，也没有零序电压存在。

（）5、电力系统中性点运行方式对电力系统的正序等值电路和负序等值电路没有影响。

（）6、电力系统的零序等效阻抗越大，接地短路时短路点的零序电压越高。

（）7、分析电力系统机电暂态过程时不考虑发电机内部的电磁暂态过程。

（）8、减小发电机电抗是缩短“电气距离”，提高同步发电机并列运行稳定性最为经济有效的技术措施。

（）9、将电力系统稳定性问题分为静态稳定性和暂态稳定性只是为了分析计算的需要。

（）10、架空输电线路采用分裂导线主要是为了改善和提高电力系统运行的稳定性。

（）11.供电中断将造成产品大量报废的用户的用电设备属于二级负荷。

（）12.发电厂升压变压器低压绕组的额定电压应等于发电机的额定电压。

（）13.电力系统潮流计算中，必须设置，并且只设置一个平衡节点。

《工厂供电》期末复习题库及答案简述题1.如何改善功率因数答：改善功率因数的方法，主要有两种途径。

一是提高自然功率因数的方法：选择电动机容量应满载运行；选择电力变压器容量不宜太大，限制设备空载运行。

二是并联电容器补偿无功功率。

2.在低压配电系统中的中性线N、保护线PE及保护中性线NPE各自的功能是什么？答：N线的功能是，一是满足220V的单相设备接用电源。

二是为三相不平衡电流及单相电流提供通路。

三是用来减少负荷中性点的漂移。

PE线的功能是保障人身安全，防止发生触电事故。

NPE线兼有N线和PE线两种功能。

3.在安装使用电流互感器中，应注意那些事项？答：要注意三点：1.在工作时二次侧不得开路。

2.二次侧有一端必须接地。

3.在连接时要注意端子的极性。

4.10KV变电所的一次设备有那些？答：有高压容断器、高压断路器、高压隔离开关、高压负荷开关、高压开关柜等。

5.按功能分继电保护系统的继电器有那几种？答：有电流继电器、电压继电器、差动继电器、时间继电器、中间继电器、信号继电器等。

6.电源中性点有哪几种运行方式？答：电源中性点有三种运行方式：一种是电源中性点不接地，一种是中性点经阻抗接地，再有一种是中性点直接接地。

7.PE线与零线有什么区别？答：电源中性点有三种运行方式：一种是电源中性点不接地，一种是中性点经阻抗接地，再有一种是中性点直接接地。

8.在安装使用电压互感器中，应注意那些事项？答：1.在工作时其二次侧不得短路。

2.二次侧有一端必须接地。

3.在连接时也要注意端子的极性。

9 .开关柜的五防是那些？答：1.防止误跳、误合断路器2.防止带负荷拉、合隔离开关3.防止带电挂接地线防止带接地线合隔离开关5.防止人员误入带电间隔。

10.电力变压器应装设有那几种保护？答：一般装有有过电流保护、电流速断保护、过负荷保护，容量较大的加装有差动保护和瓦斯保护。

11试比较架空线路和电缆线路的优缺点。

答：电力线路有架空线路和电缆线路，其结构和敷设各不相同。

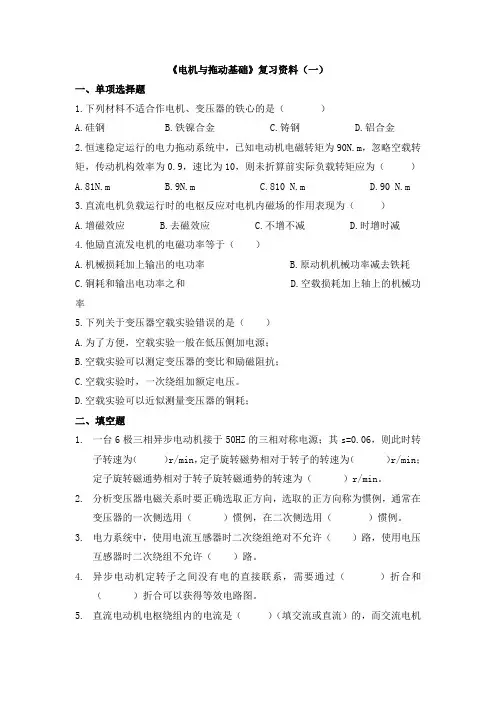

《电机与拖动基础》复习资料（一）一、单项选择题1.下列材料不适合作电机、变压器的铁心的是（）A.硅钢B.铁镍合金C.铸钢D.铝合金2.恒速稳定运行的电力拖动系统中，已知电动机电磁转矩为90N.m，忽略空载转矩，传动机构效率为0.9，速比为10，则未折算前实际负载转矩应为（）A.81N.mB.9N.mC.810 N.mD.90 N.m3.直流电机负载运行时的电枢反应对电机内磁场的作用表现为（）A.增磁效应B.去磁效应C.不增不减D.时增时减4.他励直流发电机的电磁功率等于（）A.机械损耗加上输出的电功率B.原动机机械功率减去铁耗C.铜耗和输出电功率之和D.空载损耗加上轴上的机械功率5.下列关于变压器空载实验错误的是（）A.为了方便，空载实验一般在低压侧加电源；B.空载实验可以测定变压器的变比和励磁阻抗；C.空载实验时，一次绕组加额定电压。

D.空载实验可以近似测量变压器的铜耗；二、填空题1.一台6极三相异步电动机接于50HZ的三相对称电源；其s=0.06，则此时转子转速为（）r/min，定子旋转磁势相对于转子的转速为（）r/min；定子旋转磁通势相对于转子旋转磁通势的转速为（）r/min。

2.分析变压器电磁关系时要正确选取正方向，选取的正方向称为惯例，通常在变压器的一次侧选用（）惯例，在二次侧选用（）惯例。

3.电力系统中，使用电流互感器时二次绕组绝对不允许（）路，使用电压互感器时二次绕组不允许（）路。

4.异步电动机定转子之间没有电的直接联系，需要通过（）折合和（）折合可以获得等效电路图。

5.直流电动机电枢绕组内的电流是（）（填交流或直流）的，而交流电机电枢绕组内的电流是（）的。

三、判断题1.变压器稳态运行时所产生的所有损耗都属于有功性质的功率。

（）2.他励直流电机弱磁调速时，励磁电流越弱，电机的机械特性越软。

（）3.他励直流电机电源反接制动通常用于准确停车系统。

（）4.三相变压器不能改变输出侧的相位角。

电气专业知识题库及答案随着科学技术的不断发展，电气自动化技术也是不可或缺的，那么你对电气知识了解多少呢?以下是由店铺整理关于电气专业知识题库的内容，希望大家喜欢!电气专业知识题库(一)一、填空题：1、电压互感器有三种接线方式，分别为：Y，y，d接线，Y，y接线，V，v接线。

2、发电机并列条件：待并发电机与运行系统的电压、频率、相位之差小于规定值。

3、零序电流保护主要由零序电流(电压)滤过器、电流继电器和零序方向继电器三部分组成。

4、继电保护装置必须满足选择性、快速性、灵敏性和可靠性四个基本要求。

5、电流继电器的主要技术参数是动作电流、返回电流和返回系数。

6、电力生产的几个主要环节是发电厂、变电所、输电线。

7、二次回路的电路图按任务不同可分为三种，即原理图、展开图和安装接线图。

8、所谓不对应原理是指控制开关的位置与断路器的位置不对应。

9、变压器油在多油断路器中起绝缘和灭弧作用，在少油断路器中仅起灭弧作用。

10、检查二次回路的绝缘电阻应使用1000V的摇表。

11、安装接线图包括：屏面布置图、屏背面接线图和端子排图。

12、中央信号装置包括中央事故信号和中央预告信号两大部分。

13、电力系统中的消弧线圈按工作原理可以分为谐振补偿、过补偿、欠补偿三种方式。

14、安全工作规程是中规定：设备对地电压高于250V 为高电压;在 250V 以下为低电压;安全电压为 36V 以下;安全电流为 10mA 以下。

15、值班人员因工作需要移开遮栏进行工作，要求的安全距离是10k V时 0、7 m ， 35k V时 1、0 m ， 110k V时 1、5 m ， 220k V时 3、0 m 。

16、雷雨天气需要巡视室外高压设备时，应穿绝缘靴，并不得接近避雷器、避雷针和接地装置。

17、遇有电气设备着火时，应立即将该设备的电源切断，然后进行灭火。

18、值班运行工的常用工具有钢丝钳、螺丝刀、电工刀、活板手、尖嘴钳、电烙铁和低压试电笔等。

电力电子技术复习资料1一、填空题1、电力变换又称为功率变换，其基本变换类型有整流、逆变、和斩波四种变换形式。

2、在整流电路中，续流二极管的作用为、减轻晶闸管的负担和消除失控事故。

3、对斩波电路的一个要求是，当负载或输入电压波动时，平均输出电压控制在一定的范围内。

控制输出电压的方式主要有、定宽调频控制方式以及二者混合控制方式。

4、当α=0°时，单相桥式整流电路的功率因素为。

5、电流型逆变电路的直流侧为电流源，一般情况下在直流供电回路串联一个。

6、逆变电路的SPWM控制方法有计算法和。

7、高压直流输电系统的关键设备是换流器，其主要元件是和换流变压器。

8、高压直流输电系统中，12脉波换流桥交流侧线电流含有次谐波分量。

9、FATCS即，就是在输电系统的主要部位，采用具有单独或综合功能的电力电子装置，对输电系统的主要参数进行调整控制，使输电系统更加可靠。

10、由于只能提供感性的无功功率，因此往往与并联电容器配合使用。

二、选择题1、绝缘栅双极晶体管（IGBT）是一种（）。

A.半控型器件B.全控型器件C.电流驱动型器件D.不可控型器件2、下列（）是双极型器件。

A.功率MOSFETB.MOS控制晶闸管MCTC.晶闸管D.静电感应晶体管SIT3、GTO的结构是（）。

A. 三层半导体结构的二端器件B. 四层半导体结构的三端器件C. 三层半导体结构的三端器件D. 四层半导体结构的二端器件4、电力晶体管GTR集电极电压U CE逐渐增至某一数值时集电极电流I C急剧增加，如果不加限制地让I C继续增加，则电力晶体管上的电压突然下降，此时GTR（）。

A. 一次击穿B. 雪崩击穿C. 工作在安全范围D. 二次击穿5、三相桥式全控整流电路带阻感性负载时，α的最大移相范围是（）。

A.0~π/2B. 0~2π/3C. 0~5π/6D. 0~2π6、三相半波可控整流电路中整流变压器采用的接法是（）。

A.Y-YB. Y-ΔC. Δ-YD. Δ-Δ7、下列电路不是隔离型电路的是（）。

工厂电气控制技术复习题一、填空题1、按形状可分为桥式触头和指形触头。

桥式触头又分为点接触形式桥式触头和面接触形式桥式触头。

2、电磁式电器常用的灭弧方法有电动力灭弧、栅片灭弧和磁吹灭弧、窄缝灭弧等四种。

3、自动空气开关集控制和多种保护功能于一身，除能完成接通和分断电路外，还能对电路或电气设备发生的短路、过载和欠压等故障进行保护。

4、在选用低压断路器时，要求其额定电流应大于或等于负载最大的工作电流，其通断能力应大于或等于电路的最大短路电流。

5、漏电保护断路器是一种安全保护电器在，当线路或设备出现对地漏电或人身触电时，能迅速自动切断电源。

保证人身和线路安全。

6、漏电保护器安装完毕后，应按动试验按钮，检查是否可靠动作。

投入运行后，应定期每月试验一次，检查是否正常工作，在确保安全可靠。

7、在单台电机的短路保护中，要求熔体的额定电流应大于电机额定电流的1.5——2.5倍。

在多台电机的短路保护中，熔体和多台电机的额定电流的关系是N N fu I I I ∑+≥max )5.2~5.1( 8、按钮一般用红色表示停止按钮，绿色表示起动按钮。

9、电压继电器与被测电路并联，电流继电器与被测电路串联。

10、三相笼型异步电机常见的减压起动方式有定子串电阻或电抗、星型—三角形换接、自耦变压器和延边三角形换接。

11、热继电器的用途是利用电流的热效应原理实现电动机的过载保护，熔断器的用途是用于配电线路的严重过载和短路保护。

12、交流接触器的额定电压和电流是指主触头的额定电压和电流，选用时其额定电压和电流应不小于主电路的额定电压和电流。

13、电气系统图一般有电气原理图、电器布置图和电气安装接线图等三种。

14、机床电气原理图一般分为主电路和控制电路两部份。

15、绘图标准规定，接触器触头位置索引分成三栏。

主触头标在左栏，常开触头标在中栏。

常闭触头标在右栏。

16、绘图标准规定，继电器触头位置索引分成两栏。

常开触头标在左栏。

常闭触头标在右栏。

《机电与拖动基础》复习资料1单项选择题1．当保持其他参数不变，只改变电动机的气隙长度，下列各参量保持不变的是（）．气隙磁阻．定子磁通势 DA．主磁通 B．气隙磁密 C）2．集装箱对港口装卸机械的驱动电动机来说负载类型可定为（．二次方负载 D．恒功A．反抗性恒转矩负载 B．位能性恒转矩负载 C率负载3．变压器额定电压调整率ΔU为负表示二次绕组端电压升高，则所加负载的性）质为（．任意负载．阻性负载 DA．容性负载 B．感性负载 C）4．变压器负载运行时，当负载变大下列各量基本不变的是（．电磁功率 D．输入功率．铁耗 CA．铜耗 B）5．下列描述中，不属于变压器并联运行必须满足的条件是（．并联变压器的连接组别相同；A．并联变压器的变比相同； B．并联变压器的短路电压标幺值相C．并联变压器的短路阻抗相等； D等。

）。

6．下列措施中，有利于提高交流机电感应电动势正弦度的是（．增加绕组．增加每一个绕组的匝数 D．增加支路数 CA．分布绕组 B导线的截面积7．三相异步电动机稳态电动运行时，对于其内部磁场说法错误的是（） A．定子磁场和转子磁场以同样的转速、相同的方向、一前一后旋转；B．定子磁场和转子磁场均由各自绕组中的三相电流产生的；C．转子磁场总是滞后于定子磁场；D．转子磁通势相对于转子的旋转速度等于定子磁通势相对于定子的旋转速度。

8．当一台三相同步电动机处于欠励磁状态时，从定子侧看，该机电相当于）。

（．纯电感负载．纯电阻负载； DA．阻感负载； B．阻容负载； C9．下列关于三相异步电动机启动的描述正确的是（）A．直接启动时定子电流的有功分量是主要的；B．绕线式异步机电转子串电阻越大启动转矩就越大；倍；Δ启动的启动电流和启动转矩均降为直接启动时的1/3C． Y-D．深槽式鼠笼异步电动机在启动时和正常运行时的转子电阻是相同的。

10．交流异步机电定子电枢绕组的感应电动势的频率与下列哪个因素无关？（）．外加电源的频A．气隙磁场的旋转速度； B． 该机电旋转磁场的极对数； C 率；D．转子的转速。

电气自动化专业知识第一部分电工学基础知识一、电路基础1、电路：电流流过的全部通路称为电路。

它是由一些电的设备或器件组成的总体。

2、电源：电路中提供电能或电讯号的器件。

3、负载：在电路中吸收电能或输出讯号的器件称为负载。

4、激励：电源的电流或电压称为激励函数或激励。

5、响应：负载上的电流或电压称为响应。

6、电路元件：电路器件的理想化模型称为电路元件。

7、电容元件：具有储存或释放电场能量的性质，即电场效应。

8、电感元件：具有储存或释放磁场能量的性质，即磁场效应。

9、电压：电路中两点电位之差称为电位差，或电压。

10、基尔霍夫定律包括电流定律(KCL)和电压定律(KVL)。

11、基尔霍夫（第一定律）电流定律（KCL）：对于任一电路中的任一节点，在任一瞬时，流出该节点的所有支路电流的代数和为零。

12、基尔霍夫（第二定律）电压定律（KVL）：对于任一电路中的任一闭合回路，在任一瞬时，流出该闭合回路的所有支路电压的代数和为零。

13、交流电路：电流、电压的大小或方向随时间变化的电路称为交流电路。

14、正弦交流电路：电流或电压按照正弦规律变化的电路称为正弦交流电路。

15、最大值（振幅）：正弦电流或电压瞬时值的大小和方向随时间而变化，幅值变化的最大范围称为最大值或振幅。

16、周期：正弦函数是一个周期函数，重复变化一次需要的时间称为周期。

周期用T表示，单位为秒（s）。

17、频率：周期的倒数称为频率。

频率用f表示，单位为赫芝，简称赫（Hz）。

18、角频率：正弦电流变化一个周期，幅角变化为2π弧度，单位时间幅角变化的弧度数2π/T,叫做角频率。

用ω表示，单位为弧度/秒。

ω=2πf=2π/T。

19、相位：正弦电流的幅角（ωt+ψi），叫做正弦量的相位。

相位是时间的函数，表示正弦量变化的进程。

t=0时的相位ψi叫做正弦量的初相。

20、正弦量的三要素：正弦量的振幅，角频率（或频率）和初相，是决定正弦量的三个基本参数，也是进行比较和区分各个正弦量的依据，称为正弦量的三要素。

电气专升本考试题库及答案一、单选题1. 电流通过导体时，导体对电流的阻碍作用称为（）。

A. 电阻B. 电感C. 电容D. 电流答案：A2. 电路中两点间的电压是指（）。

A. 这两点间的电势差B. 这两点间的电流C. 这两点间的电阻D. 这两点间的电功率答案：A3. 欧姆定律描述的是（）之间的关系。

A. 电压、电流和电阻B. 电压、电流和电感C. 电压、电流和电容D. 电压、电阻和电功率答案：A4. 电容器的单位是（）。

A. 欧姆B. 法拉C. 亨利D. 西门子答案：B5. 交流电路中，电流的有效值是指（）。

A. 最大值B. 平均值C. 瞬时值D. 有效值答案：D二、多选题6. 以下哪些是直流电路的基本组成部分？（）A. 电源B. 负载C. 导线D. 电容器答案：ABC7. 以下哪些元件可以存储电能？（）A. 电容器B. 电感器C. 电阻器D. 二极管答案：AB8. 以下哪些是电磁感应定律的表述？（）A. 变化的磁场产生电场B. 变化的电场产生磁场C. 恒定的磁场产生电场D. 恒定的电场产生磁场答案：AB9. 在三相电路中，以下哪些是正确的？（）A. 三相电路可以是星形接法B. 三相电路可以是三角形接法C. 三相电路的三个相位电压相等D. 三相电路的三个相位电流相等答案：ABC10. 以下哪些是电气安全的基本要求？（）A. 绝缘B. 接地C. 过载保护D. 短路保护答案：ABCD三、判断题11. 电流的参考方向可以任意选择，但必须在电路分析前确定。

（对/错）答案：对12. 电感器在直流电路中相当于短路。

（对/错）答案：错13. 电容器在交流电路中相当于开路。

（对/错）答案：错14. 欧姆定律适用于交流电路和直流电路。

（对/错）答案：对15. 电功率的单位是瓦特，符号为W。

（对/错）答案：对四、填空题16. 电路中两点间的电压差称为________。

答案：电势差17. 在电路中，电阻的单位是________。
