半导体激光器LD资料

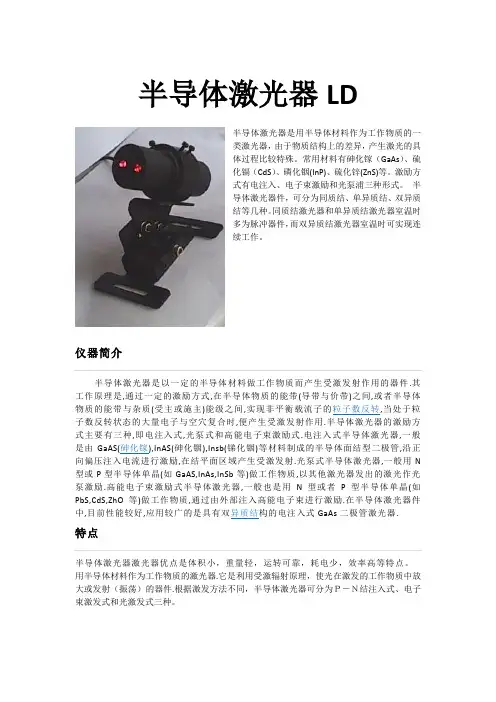

半导体激光器LD半导体激光器是用半导体材料作为工作物质的一类激光器，由于物质结构上的差异，产生激光的具体过程比较特殊。

常用材料有砷化镓（GaAs）、硫化镉（CdS）、磷化铟(InP)、硫化锌(ZnS)等。

激励方式有电注入、电子束激励和光泵浦三种形式。

半导体激光器件，可分为同质结、单异质结、双异质结等几种。

同质结激光器和单异质结激光器室温时多为脉冲器件，而双异质结激光器室温时可实现连续工作。

半导体激光器是以一定的半导体材料做工作物质而产生受激发射作用的器件.其工作原理是,通过一定的激励方式,在半导体物质的能带(导带与价带)之间,或者半导体物质的能带与杂质(受主或施主)能级之间,实现非平衡载流子的粒子数反转,当处于粒子数反转状态的大量电子与空穴复合时,便产生受激发射作用.半导体激光器的激励方式主要有三种,即电注入式,光泵式和高能电子束激励式.电注入式半导体激光器,一般是由GaAS(砷化镓),InAS(砷化铟),Insb(锑化铟)等材料制成的半导体面结型二极管,沿正向偏压注入电流进行激励,在结平面区域产生受激发射.光泵式半导体激光器,一般用N 型或P型半导体单晶(如GaAS,InAs,InSb等)做工作物质,以其他激光器发出的激光作光泵激励.高能电子束激励式半导体激光器,一般也是用N型或者P型半导体单晶(如PbS,CdS,ZhO等)做工作物质,通过由外部注入高能电子束进行激励.在半导体激光器件半导体激光器激光器优点是体积小，重量轻，运转可靠，耗电少，效率高等特点。

用半导体材料作为工作物质的激光器.它是利用受激辐射原理，使光在激发的工作物质中放大或发射（振荡）的器件.根据激发方法不同，半导体激光器可分为Ｐ－Ｎ结注入式、电子束激发式和光激发式三种。

半导体激光器工作原理是激励方式，利用半导体物质(既利用电子)在能带间跃迁发光，用半导体晶体的解理面形成两个平行反射镜面作为反射镜，组成谐振腔，使光振荡、反馈、产生光的辐射放大，输出激光。

半导体激光器1．P-I 特性及阈值电流P-I特性揭示了LD输出光功率与注入电流之间的变化规律，因此是LD最重要的特性之一。

典型的激光器P-I曲线由P-I曲线可知，LD是阈值型器件，随注入电流的不同而经历了几个典型阶段。

•当注入电流较小时，有源区里不能实现粒子数反转，自发辐射占主导地位，LD发射普通的荧光，光谱很宽，其工作状态类似于一般的发光二极管。

•随着注入电流的加大，有源区里实现了粒子数反转，受激辐射开始占主导地位，但当注入电流仍小于阈值电流时，谐振腔里的增益还不足以克服损耗，不能在腔内建立起一定模式的振荡，LD发射的仅仅是较强的荧光，称为“超辐射”状态。

• 只有当注入电流达到阈值以后，才能发射谱线尖锐、模式明确的激光，光谱突然变窄并出现单峰（或多峰）。

2．激光器线宽半导体的激光器的线宽是多少？有的用nm 表示，有的用Hz 表示，计算公式是什么？经常会提到激光器的线宽<0.0001 nm 换算成“Hz”是多少赫兹啊？线宽即为激光某一单独模式的光谱宽度，一般表达形式：nm ，Hz ，cm-1。

该参数与激光本身的波长由关系。

例：比如波长为1064nm, 线宽0.1nm ，则换算为Hz 单位：GHz v 5.261065.21.010641010310298=⨯=⨯⨯⨯=∆3. 边模抑制比（SSR ） 边模抑制比是指在发射光谱中，在规定的输出功率和规定的调制（或CW ）时最高光谱峰值强度与次高光谱峰值强度之比。

边模抑制比示意图4.振荡腔HR AR谐振腔的作用是选择频率一定、方向一致的光作最优先的放大，而把其他频率和方向的光加以抑制。

凡不沿谐振腔轴线运动的光子均很快逸出腔外; 沿轴线运动的光子将在腔内继续前进，并经两反射镜的反射不断往返运行产生振荡，运行时不断与受激粒子相遇而产生受激辐射，沿轴线运行的光子将不断增殖，在腔内形成传播方向一致、频率和相位相同的强光束，这就是激光。

为把激光引出腔外，可把一面反射镜做成部分透射的，透射部分成为可利用的激光，反射部分留在腔内继续增殖光子。

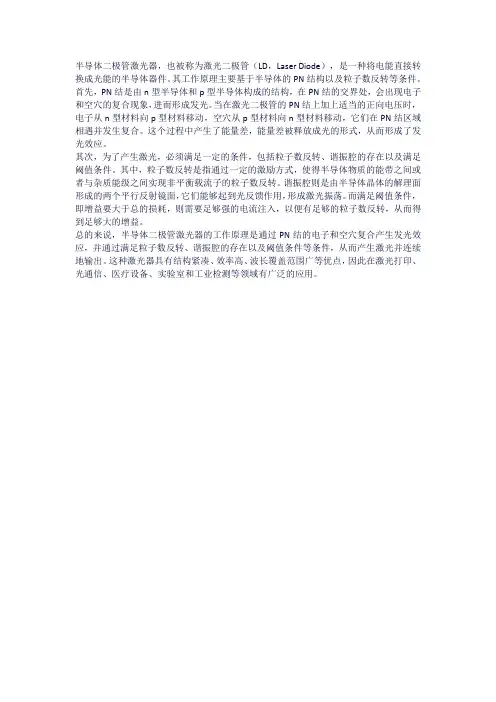

半导体二极管激光器，也被称为激光二极管（LD，Laser Diode），是一种将电能直接转换成光能的半导体器件。

其工作原理主要基于半导体的PN结构以及粒子数反转等条件。

首先，PN结是由n型半导体和p型半导体构成的结构，在PN结的交界处，会出现电子和空穴的复合现象，进而形成发光。

当在激光二极管的PN结上加上适当的正向电压时，电子从n型材料向p型材料移动，空穴从p型材料向n型材料移动，它们在PN结区域相遇并发生复合。

这个过程中产生了能量差，能量差被释放成光的形式，从而形成了发光效应。

其次，为了产生激光，必须满足一定的条件，包括粒子数反转、谐振腔的存在以及满足阈值条件。

其中，粒子数反转是指通过一定的激励方式，使得半导体物质的能带之间或者与杂质能级之间实现非平衡载流子的粒子数反转。

谐振腔则是由半导体晶体的解理面形成的两个平行反射镜面，它们能够起到光反馈作用，形成激光振荡。

而满足阈值条件，即增益要大于总的损耗，则需要足够强的电流注入，以便有足够的粒子数反转，从而得到足够大的增益。

总的来说，半导体二极管激光器的工作原理是通过PN结的电子和空穴复合产生发光效应，并通过满足粒子数反转、谐振腔的存在以及阈值条件等条件，从而产生激光并连续地输出。

这种激光器具有结构紧凑、效率高、波长覆盖范围广等优点，因此在激光打印、光通信、医疗设备、实验室和工业检测等领域有广泛的应用。

半导体激光器LD恒流源调制电路的设计
与实验
概述
半导体激光器（LD）是一种重要的光电器件，广泛应用于通信、医疗和雷达等领域。

恒流源调制电路在LD的驱动中起到关键
作用。

本文将探讨半导体激光器LD恒流源调制电路的设计与实验。

设计原理
半导体激光器的工作需要稳定的电流源来实现恒定的激发电流。

恒流源调制电路通过控制输入信号和反馈电路的结构来实现恒流输出。

常见的调制电路设计方法包括共射极电路、共基极电路和共集
极电路。

实验步骤
1. 确定实验所需元器件，包括半导体激光器、恒流源电路、反
馈电路、电源等。

2. 根据实验需求选择合适的调制电路设计方法，如共射极电路。

3. 根据调制电路设计方法，搭建实验电路。

4. 进行实验前的参数调整和校准，确保实验的准确性和稳定性。

5. 施加输入信号并观察输出结果，记录实验数据。

6. 对实验数据进行分析和处理，评估恒流源调制电路的性能。

7. 针对实验结果进行必要的改进和优化，提高恒流源调制电路
的稳定性和效果。

结论
本文探讨了半导体激光器LD恒流源调制电路的设计与实验步骤。

恒流源调制电路的设计对于半导体激光器的驱动具有重要意义，能够实现稳定恒流输出。

根据实验结果，可以进行进一步的改进和
优化，提高调制电路的性能和稳定性。

参考文献：
注：以上内容仅供参考，请根据实际需求进行修改和完善。
