点胶机操作人员培训剖析

点胶机培训资料Lesson1:一.方向移动说明:X键--->左右移动,范围(200,300,400)Y键--->前后移动,范围(200,300,400)Z键--->上下移动,范围(50,100,100)二.移动速度说明:1.精密式移动(慢):只需按住X,Y,Z其中一键即可动作2.加速式移动(渐快):先按住方向键,再按键即可加速移动3.全速移动(快):先按住键,再按方向键即可全速前进三.教导盒画面切换:教导盒画面模式分为坐标位置模式及多纪录点显示模式。

切换方向只需以键切换即可,另外当机器运转时若要使机器停止动作,按下机器上的即可停止运转动作,停止后后恢复动作再按下。

四.蓝白键切换方式:一般而言棕键称为快捷键,白键称为功能键。

当您要选用棕键时,需先按一下键.当键闪烁时,即可选取棕键之功能,反之,若无闪烁时,及为白键之功能。

按键Key 功能Function+1往后移动1个纪录点-1 往前移动1个纪录点FIRST 移动到第一个纪录点END 移动到最后一个纪录点+10 往后移动10个纪录点-10 往前移动10个纪录点MOVE 移动点胶针头到目前纪录点的坐标位置JUMP 移动到指定的纪录点改变纪录点的XYZ坐标Changing a Point XYZ location若您需更改现有纪录点的位置，请利用前述按键将屏幕移到欲更改位置的纪录点按下键，则针头会移至该纪录点的坐标位置．这时移动XYZ 方向键到新的正确位置，到达正确位置后再重新设定点胶模式即可插入或删除纪录点Insert / Delete an Instruction若您需要插入或删除一个纪录点只需要按下INS 键，则一个新的纪录点将显示在屏幕上，原有显示在屏幕上的纪录点将往后顺延一个纪录点。

按下DEL 键，则原有显示在屏幕上的纪录点将被删除，后面的纪录点将自动往前移动一个纪录点。

更换组别号码您可以使用机台面板上的按下+、–来选择程序组别.单点点胶●●●●●●●●●●●●49.1 步骤一：１：Z 轴极限值设定：先将针头移到极限值后，请按在１／２中的第7选项按并选择选项1.从新设置，即可完成。

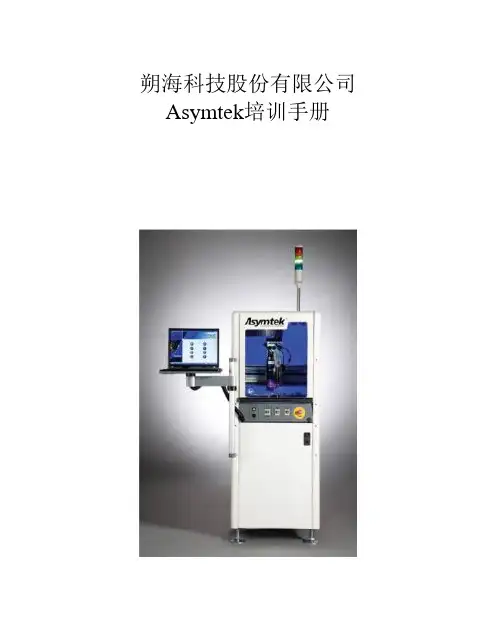

朔海科技股份有限公司Asymtek培训手册1.系统系统特性本章节中所有的插图展示了该点胶系统在不同角度的视图和部件特性。

主要零件、配件和开关都进行了编号标注。

在图示说明里的数字和编号标注里的数字都进行了一一对照说明。

某些部件的详细操作指导会在本手册中的其它章节着重说明。

图 1-1 到图 1-9 显示了系统特性。

15432图1-1A67图1-1B S-930N 加装了选装的预先/滞留等待台编号1 2 3 4 5 6 7名称状态信号灯点胶区域控制面板电脑排污口预备站后置等待站描述状态信号灯用来显示系统的运行状态，当非常规状态出现时还可以对操作者发出警告。

所有的点胶作业都发生在点胶区域内。

数字阀，胶水和同轴/冷却压力表，开关按钮，紧急停机按钮和接地皮带插孔等都位于控制面板上。

点胶系统配备了一台笔记本电脑，可以用来在Windows XP 操作系统下运行Fluidmove 点胶软件(FmXP) 。

通风排放系统和工厂的通风排放系统相连用来排出多余的热量、烟尘和废气。

加装预备站可以用来提高产能或者把它作为缓冲台。

另外，S-93XN 系列可以配置预先点胶加热。

加装后置等待站可以用来提高产能或者把它作为缓冲台。

另外S-93XN系列可以配置后置点胶加热器。

图1-1 S-930N 前视图1.11.1 点胶区域图1-2A S-930N 前视图(开放的点胶区域)1432图1-2B 闭合的点胶区域(图示为双轨道式传送台)编号1胶阀名称描述胶阀(如果所示DJ-9000) 调节或控制着从压力装置中输送出来的胶水材料，例如从注射器中输送出来。

设备包括通用阀和喷射阀。

传送带将加工工件从上游设备运送到点胶作业区域内，点胶作业后又将工件运送到下游设备处。

所有的传送带都符合SMEMA 标准，并且都可调整端轨道宽度。

双轨道式保证两个通道的同步运行，以便持续进行点胶作业。

服务台由点胶瓷片、触碰式针头传感器、清洁台和天平构成。

参阅图1-3 。

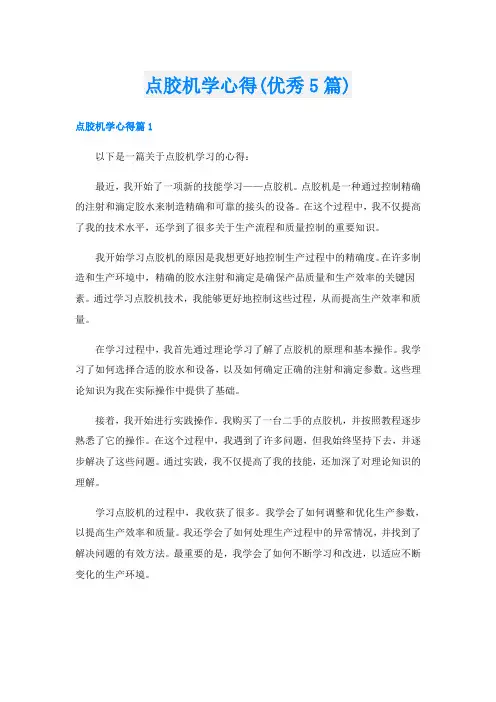

点胶机学心得(优秀5篇)点胶机学心得篇1以下是一篇关于点胶机学习的心得：最近，我开始了一项新的技能学习——点胶机。

点胶机是一种通过控制精确的注射和滴定胶水来制造精确和可靠的接头的设备。

在这个过程中，我不仅提高了我的技术水平，还学到了很多关于生产流程和质量控制的重要知识。

我开始学习点胶机的原因是我想更好地控制生产过程中的精确度。

在许多制造和生产环境中，精确的胶水注射和滴定是确保产品质量和生产效率的关键因素。

通过学习点胶机技术，我能够更好地控制这些过程，从而提高生产效率和质量。

在学习过程中，我首先通过理论学习了解了点胶机的原理和基本操作。

我学习了如何选择合适的胶水和设备，以及如何确定正确的注射和滴定参数。

这些理论知识为我在实际操作中提供了基础。

接着，我开始进行实践操作。

我购买了一台二手的点胶机，并按照教程逐步熟悉了它的操作。

在这个过程中，我遇到了许多问题，但我始终坚持下去，并逐步解决了这些问题。

通过实践，我不仅提高了我的技能，还加深了对理论知识的理解。

学习点胶机的过程中，我收获了很多。

我学会了如何调整和优化生产参数，以提高生产效率和质量。

我还学会了如何处理生产过程中的异常情况，并找到了解决问题的有效方法。

最重要的是，我学会了如何不断学习和改进，以适应不断变化的生产环境。

总的来说，学习点胶机是一项有意义且具有挑战性的经历。

通过学习，我不仅提高了我的技能，还学会了如何更好地适应和应对生产环境的变化。

我建议其他人也可以尝试学习点胶机，以提高他们的生产技能和效率。

点胶机学心得篇2下面是一篇点胶机学心得：通过学习点胶机，我深刻认识到机械与电子的紧密关系。

点胶机作为自动化设备之一，广泛应用于生产制造中。

它通过精确控制胶量，提高生产效率，降低浪费。

在学习过程中，我首先接触到了点胶机的分类、工作原理及组成。

我了解到点胶机分为双液点胶机、压力点胶机等，每种点胶机都有其独特的应用场景。

此外，我还学习了如何选择合适的点胶机，以便更好地满足生产需求。

目录●电子元器件基本知识------------------------------------------（1）●工艺基础知识---------------------------------------------------（8）●SMT基础知识------------------------------------------------（19）●防静电基础知识----------------------------------------------（29）●安全基础知识-------------------------------------------------（31）●质量基础知识-------------------------------------------------（35）●综合评价判据表----------------------------------------------（44）●安全检查要求-------------------------------------------------（49）主编：质量管理部排版校对：质量管理部资料审核：电子元器件基本知识------------------部品部工艺基础知识---------------------------生产技术部、惠州PE部防静电基础知识------------------------生产技术部、惠州PE部SMT基础知识--------------------------动力设备管理部、惠州PE部、SMT车间安全基础知识---------------------------质量管理部质量基础知识---------------------------质量管理部综合评价判据表------------------------质量管理部安全检查判据表------------------------质量管理部电子元器件基本知识电 阻一、电阻的特性电阻是指对电流具有阻碍作用的器件，它们用来阻止电子流动。

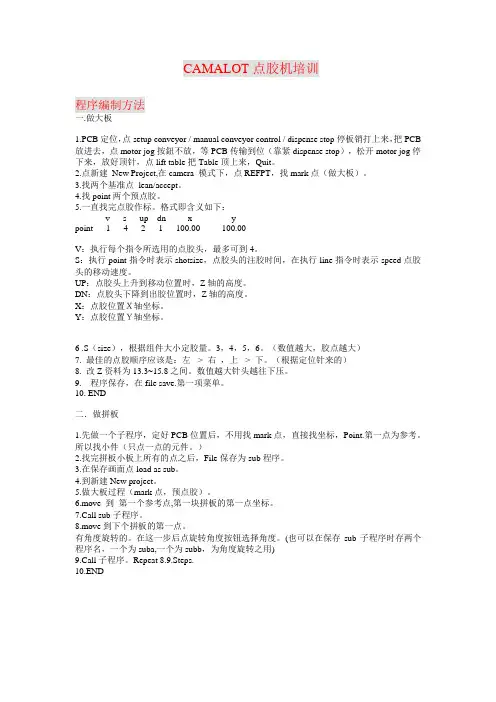

CAMALOT点胶机培训程序编制方法一.做大板1.PCB定位，点setup conveyor / manual conveyor control / dispense stop停板销打上来，把PCB 放进去，点motor jog按鈕不放，等PCB传输到位（靠紧dispense stop），松开motor jog停下来，放好顶针，点lift table把Table顶上来，Quit。

2.点新建New Project,在camera 模式下，点REFPT，找mark点（做大板）。

3.找两个基准点lean/accept。

4.找point两个预点胶。

5.一直找完点胶作标。

格式即含义如下：v s up dn x ypoint 1 4 2 1 100.00 100.00V：执行每个指令所选用的点胶头，最多可到4。

S：执行point指令时表示shotsize，点胶头的注胶时间，在执行line指令时表示speed点胶头的移动速度。

UP：点胶头上升到移动位置时，Z轴的高度。

DN：点胶头下降到出胶位置时，Z轴的高度。

X：点胶位置Ｘ轴坐标。

Y：点胶位置Ｙ轴坐标。

6 .S（size），根据组件大小定胶量。

3，4，5，6。

（数值越大，胶点越大）7. 最佳的点胶顺序应该是：左-> 右，上-> 下。

（根据定位针来的）8. 改Z资料为13.3~15.8之间。

数值越大针头越往下压。

9.程序保存，在file save.第一项菜单。

10. END二．做拼板1.先做一个子程序，定好PCB位置后，不用找mark点，直接找坐标，Point.第一点为参考。

所以找小件（只点一点的元件。

）2.找完拼板小板上所有的点之后，File保存为sub程序。

3.在保存画面点load as sub。

4.到新建New project。

5.做大板过程（mark点，预点胶）。

6.move 到第一个参考点,第一块拼板的第一点坐标。

7.Call sub子程序。

点胶机操作工的工作总结
作为一名点胶机操作工，我在工作中积累了丰富的经验和技能。

点胶机是一种用于工业生产中的设备，主要用于在产品表面进行胶水的点涂、涂布或喷涂。

作为操作工，我需要熟练掌握点胶机的操作技巧，确保产品的质量和生产效率。

首先，我需要对点胶机的结构和原理有一定的了解。

点胶机通常由控制系统、输送系统、点胶系统和固化系统等部分组成。

我需要熟悉这些部分的功能和操作方法，以便能够准确地操作和调整点胶机。

其次，我需要熟练掌握点胶机的操作技巧。

在进行点胶作业时，我需要根据产品的要求和工艺要求，调整点胶机的参数，包括胶水的流量、速度和压力等。

我还需要根据产品的形状和尺寸，合理地安排点胶路径，确保胶水均匀地涂布在产品表面上。

此外，我还需要对点胶机的维护和保养有一定的了解。

定期对点胶机进行清洁和润滑，及时更换磨损的零部件，可以有效地延长点胶机的使用寿命，减少故障发生的概率。

在工作中，我还需要密切配合生产管理人员和质量检验人员的工作。

及时地反馈生产中出现的问题，积极地参与生产过程中的改进和优化，可以提高产品的质量和生产效率。

总的来说，作为一名点胶机操作工，我需要具备丰富的经验和技能，能够熟练地操作点胶机，确保产品的质量和生产效率。

通过不断地学习和实践，我相信我能够在这个岗位上不断地取得进步，为企业的发展贡献自己的力量。

1 安全介绍1.1 安全要点•保证CAM/ALOT 5000 系统正确的操作，在操作系统时保证安全门已经关好。

•在有电、有压缩气状态下和系统正常工作状态下严禁将手放在横梁、点胶头、针嘴等的运动范围内。

•不得在开盖的情况下操作机器。

•出现任何故障时，按机器前面板上的MACHINE OFF 按钮关机。

•在机器运动过程中不要伸手到点胶区域内拿任何东西，当发现有异物可能会损坏机器时应该立即按下红色的EMERGENCY MACHINE OFF 按钮关机。

•不要将手指或其他异物放在开着的机器中。

•带眼睛保护罩。

•穿适当的衣服，不得敞开拉链或纽扣。

•保证工作场所干净整洁。

•每月测试检查安全部分的功能。

•设备在移动时必须断电、气。

1.2 安全标识机器在不同的部位分别贴上了DANGER、WARNING 和 CAUTION 的安全标识。

1.3 安全锁1.3.1紧急关机开关（EMERGENCY MACHINE OFF ）--EMO机器前方面板上有一个红色的EMO开关（可拉起或压下）按下EMO开关关机后开机必须拉起EMO开关并且按RESET按钮后电源才能重启。

EMO 开关连接CR1线圈，当EMO开关被压下后，CR1 将弹开，它将从电源方面关机，但没有切断气压。

（CR1 实际上应该是一个固态继电器）1.3.2 门的安全开关门锁开关保证机器在正常工作状态下门不被轻易打开，系统会自动检查门锁的状态并发出信号，当系统检测到门是开着或在没有锁门的状态下选择了RUN命令，蜂鸣器会发出尖锐的叫声并一直持续到点胶完成为止。

门没有锁的情况下，机器的伺服马达会低速运转。

选择RUN 命令时如果门是关着的，门将自动被锁上。

门锁上后，系统再次检查锁的状态，当检查到门已经被锁上后，机器正常运行。

在任何一个安全门开着的时候，警告灯会亮起来，当选择任何一个让轴运动的命令后，蜂鸣器会发出叫声，并一直持续到该选择的任务完成或终止。

1.3.3 气压调整开关机器有一个气压开关控制机器气压，最低气压为 40PSI。
