PE电熔管道焊接施工方案

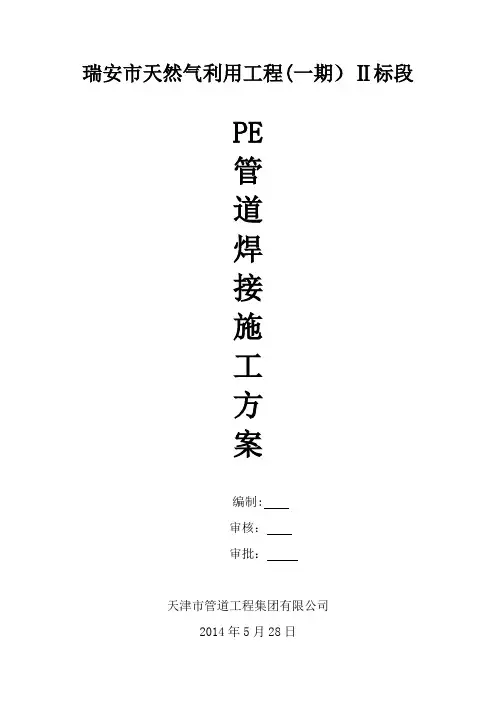

瑞安市天然气利用工程(一期）Ⅱ标段PE管道焊接施工方案编制:审核：审批：天津市管道工程集团有限公司2014年5月28日目录一、工程概括 (1)二、PE管道热熔焊接的要求 (1)三、PE管道热熔焊接工艺 (2)四、PE管热熔焊接操作 (3)（一）焊接前的准备 (3)（二）焊接操作 (4)（三）焊接注意事项 (5)五、PE管道电熔焊接 (5)(一)电熔焊接机具使用要求 (5)（二）焊接操作要求 (5)一、工程概况瑞安市天然气利用工程（一期）Ⅱ标段工程共分五个管段，分别为：滨海大道、前池路段、兴发路段、新华西路和环镇西路。

全线共计13。

292公里，管材采用De250PE实壁管（SDR11级别，PE80）。

其中开槽施工管线有5276米，定向钻牵引施工有7711米.本工程把对PE管的焊接作为特殊施工过程，为保证PE管道施工质量和进度特指定本施工方案。

二、PE管道热熔焊接的要求：1、专用的热熔对接机具.2、查有无产品出厂合格证，并索要出厂检验报告;3、于同种牌号、材质的管材与管材,管材与管件连接.性能相似，不同牌号材质的连接需试验验证。

4、冷气候（—5度以下）和风力大于5级的环境下进行连接操作时,应采取保护措施，或调整连接工艺.三、PE管道热熔焊接工艺1、温度确定聚乙烯管材对接焊的最佳焊接温度为200~230℃,一般生产厂家确定为210±10℃；是聚乙烯材料的加工温度，在材料粘流态转化温度之上,只有在这种条件下,聚乙烯产生熔融流动，聚合物的大分子才能进行相互扩散形成缠绕，得到最大的强度和高质量的焊接结果；实践证明，温度低于180℃,即使加热时间长，也不能达到质量好的焊接结果.如果温度过高，将有可能激活分子链中的C键与氧发生反应，使材料降解，聚乙烯材料将受到氧化破坏.析出挥发性的物质和气体，材料结构发生变化，生成不饱和烃，出现杂质,从而使焊接质量降低。

2、时间的确定加热时间的确定：焊接端面平整后10×壁厚（mm）秒。

聚乙烯管热熔连接与电熔连接施工方案聚乙烯管热熔连接与电熔连接施工方案本工程聚乙烯燃气管管径D?110采用电熔连接;D,110 采用电熔连接或热熔连接。

施工工艺流程热熔连接断管清理插接冷却调直热熔连接电熔连接安全生产、应急救援项目总工领导小组安个机安临安安文项目副经理全水全人械全全明防临防劳设培巡施护电护保备热熔施工方法及步骤训视工设设用用维热熔器连接步骤: 教检管施施品品护搭搭育查理序号安装步骤安装说明施工技术部安全环境管理部材料设备管理部发发保建建放放养1 切管用专用切割器切割管件;2 清洁用抹布擦拭管子与管件连接面，保证清洁，无油渍;3 标记用尺子和记号笔在管端测量并标出热熔深度;安4 更换热熔头给热熔器换上相应规格热熔头; 全5 预热接通电源，待工作指示灯亮后，方可开始工作; 技术交加热时，无旋转的把管端导入加热模具的底加热套内，插入到所标志的深度，同时，把管6 加热件无旋转的放到另一端加热头上，达到规定标志处;达到规定热熔时间后，把管子和管件从加热套和加热头上同时取出，迅速无旋转地直线7 连接均匀插入到所标志的深度，保证管子与管件同轴，同时接头形成均匀的凸缘。

8 冷却连接完毕后需静置一定时间。

热熔连接的技术参数:管材外径(mm) 20 25 32 40 50 63 熔接深度(mm) 14 16 20 21 22(5 24 加热时间(s) 5 7 8 12 18 24 加工时间(s) 4 4 6 6 6 6管材外径(mm) 20 25 32 40 50 63 冷却时间(s) 3 3 4 5 6 6热熔对焊接步骤如下:序号安装步骤安装图片安装说明用洁净的棉布将加热板加热面擦1 洁净拭干净，并清洁管端;用铣刀切平端口，将需焊接的管材2 铣连接面或管件加紧在焊接工位上, 并保证两端面对齐;确认加热板达到设定温度后，将加3 上加热板热板就位;启动焊接机，进入加热操作，开始对焊接端进行加热，待熔融环的高度达4( 加热到要求高温后，焊接端面的施加压力降低到只保留拖动压力;冷却结束后，拆卸夹具，完成整个5( 冷却焊接过程。

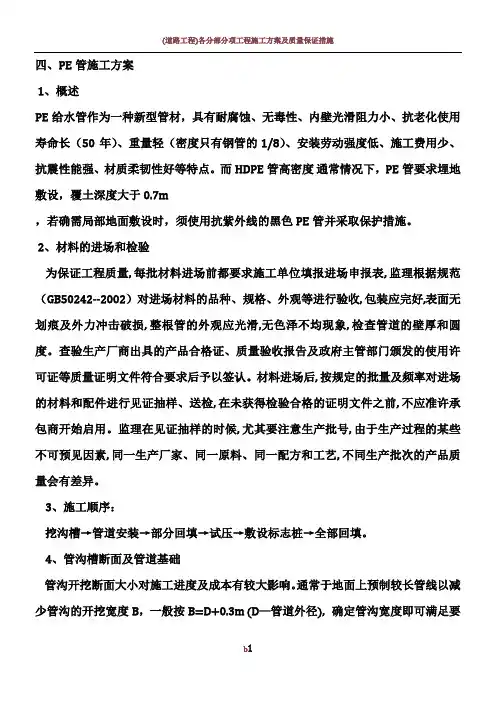

四、PE管施工方案1、概述PE给水管作为一种新型管材，具有耐腐蚀、无毒性、内壁光滑阻力小、抗老化使用寿命长（50年）、重量轻（密度只有钢管的1/8）、安装劳动强度低、施工费用少、抗震性能强、材质柔韧性好等特点。

而HDPE管高密度通常情况下，PE管要求埋地敷设，覆土深度大于0.7m，若确需局部地面敷设时，须使用抗紫外线的黑色PE管并采取保护措施。

2、材料的进场和检验为保证工程质量, 每批材料进场前都要求施工单位填报进场申报表, 监理根据规范（GB50242--2002）对进场材料的品种、规格、外观等进行验收, 包装应完好,表面无划痕及外力冲击破损, 整根管的外观应光滑,无色泽不均现象, 检查管道的壁厚和圆度。

查验生产厂商出具的产品合格证、质量验收报告及政府主管部门颁发的使用许可证等质量证明文件符合要求后予以签认。

材料进场后, 按规定的批量及频率对进场的材料和配件进行见证抽样、送检, 在未获得检验合格的证明文件之前, 不应准许承包商开始启用。

监理在见证抽样的时候, 尤其要注意生产批号, 由于生产过程的某些不可预见因素, 同一生产厂家、同一原料、同一配方和工艺, 不同生产批次的产品质量会有差异。

3、施工顺序：挖沟槽→管道安装→部分回填→试压→敷设标志桩→全部回填。

4、管沟槽断面及管道基础管沟开挖断面大小对施工进度及成本有较大影响。

通常于地面上预制较长管线以减少管沟的开挖宽度B，一般按B=D+0.3m (D—管道外径), 确定管沟宽度即可满足要求。

管道基础要求平整并有足够的强度，开挖管沟须防止扰动基底原状土壤。

基底处于地下水位以下的较软土层时，可采用先垫15cm厚、粒径小于50mm厚碎石，再铺5cm厚砂垫层的处理方法，使管道获得长期稳定的支撑。

本工程采用C15砼固定墩的方式稳固。

人工开挖管槽时，要求沟槽底部平整、密实，无尖锐物体。

沟底可以有起伏，但必须平滑地支撑管材，若有超挖时，必须回填夯实。

5、管道连接 (1)、选择连接方式PE管的连接主要有热熔连接、机械连接、电熔连接等方式。

聚乙烯管道(PE管)施工技术方案聚乙烯管在输送给水时要求承受一定的压力，且要求至少50年的寿命，并且保证绝对的安全性，PE管道系统连接技术的优劣，直接关系到管网的运行效果和使用寿命。

因此对连接技术的要求就非常严格。

1聚乙烯连接方式PE管不能采用溶解性粘合剂与管件连接，它的最佳连接方式是熔焊连接，焊接技术的发展经历了一定的过程，早期聚乙烯焊接方式有热熔对接连接、热熔承插连接和鞍形焊接。

由于热熔承插连接存在一定的缺点，通过对连接技术的不断研究，近来发展了一种新的连接方式—电热熔连接。

相应地，采用的施工机具是电热熔焊机和热熔对接热熔机，焊接设备应符合ISO12176-1或 ISO12176-2的要求。

其次就是与金属管道连接时采用钢塑过渡接头连接。

2聚乙烯管道熔接原理聚乙烯管道焊接原理是聚乙烯一般在190℃~240℃之间的范围内被熔化（不同原料牌号的熔化温度一般也不相同），此时若将管材（或管件）两熔化的部分充分接触，并施加适当的压力（电熔焊接的压力来源于焊接过程中聚乙烯自身的热膨胀），冷却后便可牢固地融为一体。

由于是聚乙烯材料之间的本体熔接，因此接头处的强度与管材的本身的强度相同。

3 PE管道连接技术热熔连接和电熔连接方式的优缺点比较如下：对接热熔常用于较大直径管的连接，一般大于D63mm，将一定温度的加热板放在对好的两管或管件之间加热一定的时间，抽掉热板，将要焊的两端在一定压力下迅速对接在一起并保压一定时间冷却，即可形成一个强度高于管材本体强度的接口。

选择的压力要使接触面处产生所要求的力，不管摩擦压力损失。

当对接热熔机带有液压源时，力通常被表示为施加的油缸压力。

对于这样的机器，要提供一个专门的对照表，以给出实际的接触面处压力与压力计指示压力的关系。

4.1对接热熔周期及参数对接热熔周期和各阶段的参数参考值见下表，说明如下。

a.总则T 加热板温度，以测量与管材或管件端面接触的加热板表面区域的温度为准。

b. 阶段1：预热p1——预热阶段端面压力/MpaB1——初始翻边/mmt1——形成要求翻边宽度时的时间/sc.阶段2：吸热p2——吸热阶段界面压力/Mpat2——吸热时间/sd.阶段3：撤回加热板t3——从移开加热板到两熔接面接触的时间/se.阶段4：加压t4——从介面接触到升到规定压力所要时间/sf.阶段5：对接p5——对接阶段接触面的压力/Mpat5——恒定压力下的时间g.阶段6：冷却t6——冷却时间，此时不能施加额外的力，可取出冷却/s。

pe管电熔焊接方法
PE管电熔焊接方法是通过电加热使聚乙烯管道材料部分熔融，然后再进行连接的一种焊接方法。

具体操作步骤如下：
1. 准备工作：确认焊接所需的PE管道材料、管件和电熔焊机，确保管道表面干净、无异物和油污。

2. 根据管道尺寸及焊接口形式，选择合适的管件。

3. 使用电熔焊机，将其加热到所需温度。

温度的设定根据管道材料和尺寸而有所不同，一般在200-250摄氏度之间。

4. 将预先切割好的PE管端面放入电熔焊机的管夹中，确保管
道中心线与电熔焊机中心线对齐。

5. 等待一段时间直至管道端面熔化，然后将管件插入焊接口中，确保管件与管道对齐。

6. 在管道端面和管件之间不断旋转，使熔融的管材均匀涂覆在焊接面上。

7. 根据电熔焊机的指示，将管道和管件保持一段时间以确保接头充分固化。

8. 关闭电熔焊机，等待焊接面冷却。

9. 对焊接的管道进行检查，确保焊接面光滑、无明显裂痕或气泡。

需要注意的是，电熔焊接方法需要专用的电熔焊机以及相关的操作经验。

在使用电熔焊机时，应严格遵守操作手册中的安全要求。

pe管电熔施工方案一、背景介绍聚乙烯（PE）管道由于其优异的化学稳定性和高强度特性，广泛应用于供水、排水、天燃气等领域。

而电熔连接技术是PE管道连接的一种重要方法，具有连接快速、强度高、安全可靠等优点。

本文旨在介绍PE管电熔施工的方案及注意事项。

二、施工前准备1. 施工设备准备：准备好电熔焊接机、电熔短头、管道切割工具等设备。

2. 材料准备：准备好PE管道、电熔短头、电熔焊接带等材料。

3. 施工环境准备：确保施工场地干燥、无杂物，避免施工过程中产生其他危险因素。

三、施工步骤1. 切割管道：根据实际需求，使用管道切割工具将PE管道进行切割，确保切口平整光滑。

2. 清洁管道：使用清洁布或棉纱蘸取清洁剂，在管道连接口处进行清洁，确保无油污或灰尘。

3. 安装电熔短头：将电熔短头插入PE管道的连接口，确保插入深度符合要求。

4. 配置电熔焊接机：根据PE管道的规格和要求，设置电熔焊接机的加热温度和加热时间。

5. 进行电熔焊接：将加热后的电熔短头插入电熔焊接机的夹持装置中，待加热时间到达后取出，然后将加热后的电熔短头立即插入已安装好的PE管道连接口。

6. 冷却连接口：在电熔连接完成后，保持连接口处静置一段时间，待连接口完全冷却后进行下一步操作。

四、注意事项1. 安全第一：施工人员需要佩戴好防护手套、安全眼镜等个人防护装备，以确保施工过程中的人身安全。

2. 符合规格：选择合适规格的电熔短头和PE管道，并确保其对应的外径和壁厚符合要求。

3. 电熔焊接机调节：在使用电熔焊接机前，需对其进行调节，确保加热温度和时间准确无误。

4. 连接质量检查：电熔连接完成后，需对连接口进行质量检查，确保连接牢固、无渗漏等问题。

5. 温度监控：在电熔连接过程中，需要定期监测焊接机的温度，确保焊接温度始终在合适范围内。

综上所述，PE管电熔施工方案是一种快速、高效、安全可靠的管道连接方式。

施工过程中，务必确保施工人员的安全，严格遵守相关规格和操作步骤，确保施工质量。

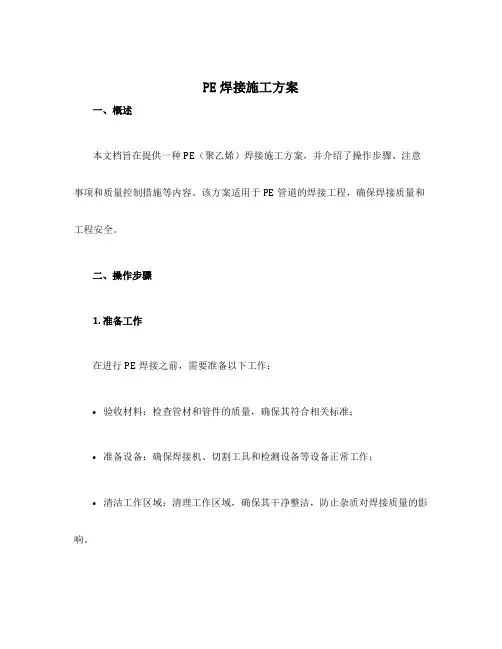

PE焊接施工方案一、概述本文档旨在提供一种PE（聚乙烯）焊接施工方案，并介绍了操作步骤、注意事项和质量控制措施等内容。

该方案适用于PE管道的焊接工程，确保焊接质量和工程安全。

二、操作步骤1. 准备工作在进行PE焊接之前，需要准备以下工作：•验收材料：检查管材和管件的质量，确保其符合相关标准；•准备设备：确保焊接机、切割工具和检测设备等设备正常工作；•清洁工作区域：清理工作区域，确保其干净整洁，防止杂质对焊接质量的影响。

2. 工作流程PE焊接的工作流程一般包括以下步骤：步骤1：切割管道使用切割工具将PE管道按照需要的长度进行切割，确保切割口平整、垂直，并去除切割产生的毛刺。

步骤2：加热管道使用焊接机的加热板对焊接端部进行加热，加热时间根据管道直径和环境温度确定。

在加热过程中要避免管道过度加热，以免损坏管道。

步骤3：热熔焊接将加热好的管道迅速移到焊接台上，使两个焊接端部相互接触，并保持一定的加压力。

等待一段时间，让焊接接头冷却固化。

步骤4：检测质量焊接完成后，使用相关检测设备对焊接接头进行检测。

主要包括压力测试、密封性检验等。

确保焊接接头质量符合要求。

三、注意事项在进行PE焊接施工时，需要注意以下事项：1.操作人员必须具备相关的培训和证书；2.操作人员必须佩戴相应的防护设备，如手套、眼镜和防护服等；3.操作过程中要保持良好的操作习惯，避免疏忽和违规操作；4.注意环境安全，禁止在易燃、易爆环境下进行焊接；5.切勿对设备和管道进行超负荷使用，防止损坏设备和材料；6.结束作业后，要及时清理现场，确保安全和整洁。

四、质量控制措施为了确保PE焊接施工的质量，可以采取以下质量控制措施：1.严格按照相关标准进行施工，确保质量符合要求；2.建立施工记录，记录每一步的操作和相关数据；3.定期对焊接设备进行检测和维护，确保其正常运行；4.进行焊接接头的非破坏性检测，以验证焊接质量；5.对整个施工过程进行监督和验收，确保质量可控。

聚乙烯管道焊接作业指导书版本： 0.0共 20 页第页聚乙烯管道焊接作业指导书二零一零年八月三十日聚乙烯管道焊接作业指导书版本： 0.0共 20 页第页PE 聚乙烯管道焊接作业指导书一、 PE 管热熔全自动焊接作业指导书二、 PE 管热熔半自动焊接作业指导书三、 PE 管电熔全自动焊接作业指导书安徽全柴动力股份有限公司编号： OB-ZJ-001聚乙烯管道焊接作业指导书版本： 0.0共 20 页第页一、 PE 管热熔全自动焊接作业指导书1.1 工序流程图接口外观及准备工作→接热熔连接→管阀件安装→10％焊口翻边→下道工序施工切削检验2、 0 施工前的准备工作2、 1、施工图的准备施工是按照设计图纸来进行的。

当设计单位出有效的施工图后，施工单位应到施工现场，具体了解情况，对不能照图施工的部分要与设计单位交底，协商，确定是否能采取特殊的施工工艺或作局部设计变更。

同时，还应根据图纸进行材料、设备的采购，对施工进度安排。

2、 2 人员培训从事聚乙烯燃气管道连接的操作人员，在上岗前必须进行专门培训，经过考试和技术评定合格后方可上岗操作。

参与培训人员除了在燃气知识、聚乙烯专用料特性、电工知识、聚乙烯熔接设备、聚乙烯燃气管道施工技术等理论知识方面进行培训，并参加考核。

2、 3 施工机具的准备根据施工工艺的要求，准备相应的施工机具。

因我国对聚乙烯管道的焊接质量和熔接参数无统一标准，不同生产厂家生产的管材、管件熔接参数不同。

为达到可靠的熔接效果，在选择设备上还须认真选型，选质量好的产品，在熔接效果上，要可靠许多。

施工机具分为电熔焊机和热熔对接焊机两类。

本工程采用西安塑龙熔接设备有限公司的设备。

1、全自动热熔焊机型号pilotfuse160/A 、C两台技术参数：管材直径范围60～160mm最大对接压力43 bar可焊管材料PE — HD.PP工作温度-5℃～＋ 40℃2、30Kw 柴油发电机2台3、焊缝外观检验尺2个3、 0 管材、管件的验收3、 1 检查产品有无出厂合格证，出厂检验报告。

聚乙烯管道系统电熔焊接操作步骤
电熔焊接操作步骤：
电熔焊接用于各个规格的电熔管件与管材、注塑管件、焊制管件之间的焊接，其焊接程序为：
1、在使用时方可拆开塑料包装。

2、
3、
4、
5、
6、
7、
8、
力。

1、
2、用洁净的棉织物将加热板处理干净。

3、对于由液压系统驱动的焊接设备预算系统的熔接压力。

4、将管材（件）与管材（件）在焊机上同时夹紧，并保证端面对齐。

5、用铣刀铣削待熔两端面，铣削完毕后立即开始熔接。

6、将加热板就位，使管材（件）两端面和加热板贴紧，并施加一定的压力。

同时开始第一
阶段的计时。

7、待熔融环的高度达到标准高度时，使施加的压力只保留拖动力施压，同时开始第二阶段
的计时。

8、时间达到标准要求时，进入第三阶段，拔动进给手柄，松开两端管材（件），取出加热
板。

9、平稳闭合管材（件），当压力升至规定值时开始第四阶段计时。

10、
11、。

PE管电熔施工方案1. 引言PE管电熔施工是一种常用的管道连接方法。

该方案旨在介绍PE管电熔施工的准备工作、施工步骤和注意事项，以确保施工质量和安全。

2. 准备工作在进行PE管电熔施工之前，需要进行以下准备工作：2.1 材料和设备准备•PE管：选择符合相关标准和要求的PE管。

•电熔连接器：根据管道尺寸选择适用的电熔连接器。

•管道清洁剂：清洁连接器和管道表面。

•专用刮刀和刮刀夹：用于清除管道表面的污垢和氧化层。

•固化时间计：用于控制连接的固化时间。

•电熔焊机：用于施工连接。

2.2 工具准备•扳手：用于拆卸和安装管道连接器。

•测量工具：用于测量管道长度和角度。

•标志笔：用于标记管道连接位置。

3. 施工步骤按照以下步骤进行PE管电熔施工：3.1 准备管道连接•按照设计要求，确认管道的连接位置和角度。

•使用标志笔在管道上标记连接位置。

3.2 清洁管道表面•使用刮刀夹固定刮刀，将管道表面的污垢和氧化层清除干净。

•使用管道清洁剂彻底清洁管道表面，确保无油污和杂质。

3.3 安装电熔连接器•将电熔连接器的两部分分别插入PE管的两端。

•使用扳手旋紧连接器，确保连接器与管道之间紧密贴合。

3.4 连接电熔焊机•打开电熔焊机的电源，并根据电熔焊机的操作指南进行设置。

•将电熔焊机的电熔头与连接器的电熔部分对齐并连接。

3.5 进行电熔焊接•根据电熔焊机的操作指南，设置焊接参数，如温度、时间等。

•启动电熔焊机，开始进行焊接。

•注意观察焊接过程中的温度和时间，确保焊接质量。

3.6 完成电熔焊接•焊接完成后，根据焊接工艺要求，等待连接器固化。

•使用固化时间计控制连接的固化时间。

•确保连接器固化之前，不要施加任何外力。

4. 注意事项在PE管电熔施工过程中，需要注意以下事项：4.1 安全注意事项•在执行电熔施工前，确保工作区域安全，防止火灾和触电等危险。

•使用个人防护装备，如手套和安全眼镜，以保护施工人员的安全。

4.2 施工质量控制•按照相关标准和要求进行施工，确保连接质量符合要求。

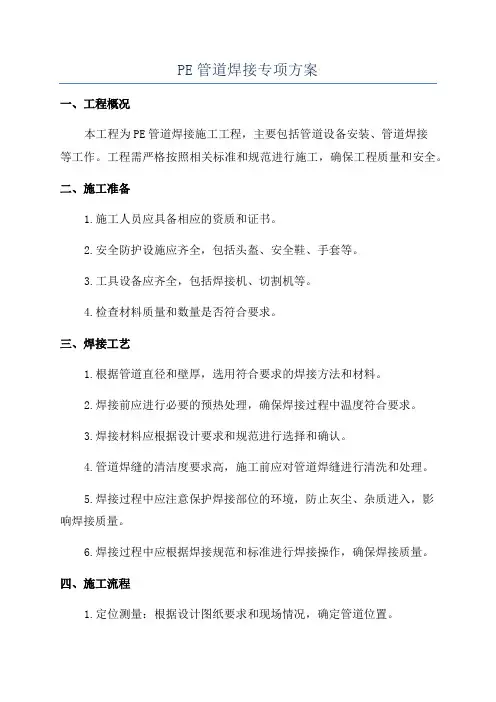

PE管道焊接专项方案一、工程概况本工程为PE管道焊接施工工程，主要包括管道设备安装、管道焊接等工作。

工程需严格按照相关标准和规范进行施工，确保工程质量和安全。

二、施工准备1.施工人员应具备相应的资质和证书。

2.安全防护设施应齐全，包括头盔、安全鞋、手套等。

3.工具设备应齐全，包括焊接机、切割机等。

4.检查材料质量和数量是否符合要求。

三、焊接工艺1.根据管道直径和壁厚，选用符合要求的焊接方法和材料。

2.焊接前应进行必要的预热处理，确保焊接过程中温度符合要求。

3.焊接材料应根据设计要求和规范进行选择和确认。

4.管道焊缝的清洁度要求高，施工前应对管道焊缝进行清洗和处理。

5.焊接过程中应注意保护焊接部位的环境，防止灰尘、杂质进入，影响焊接质量。

6.焊接过程中应根据焊接规范和标准进行焊接操作，确保焊接质量。

四、施工流程1.定位测量：根据设计图纸要求和现场情况，确定管道位置。

2.设备安装：将管道设备安装到预定位置。

3.管道连接：根据设计要求，将管道进行连接，焊接。

4.检查验收：对焊接完成后的管道进行检查和验收，确保符合要求。

5.清洗处理：对焊接部位进行清洗处理，确保无杂质。

6.环境保护：对施工现场环境进行保护，防止污染。

五、安全措施1.施工过程中应配备专人负责安全管理，确保施工安全。

2.施工现场应设立警示标志，防止他人误入施工区域。

3.工人应根据要求穿戴好安全防护设施。

4.施工现场应保持整洁，防止杂物和易燃物造成安全隐患。

5.焊接作业时应加强火源监控，防止火灾事故发生。

六、质量控制1.管道焊接质量应符合国家标准和设计要求。

2.焊接材料质量应符合要求，进行检测和验收。

3.焊接过程中严格按照焊接工艺规范进行操作。

4.焊接完成后进行检查验收，确保焊缝无缺陷。

七、施工安排1.制定详细的施工计划和时间表。

2.按照施工计划逐步推进施工工作。

3.定期组织施工人员进行安全技术交底和工艺培训。

八、施工验收1.对施工过程进行现场巡查，发现问题及时处理。

PE聚乙烯管道焊接作业指导书泰安斯菲克燃气设备制造安装有限公司二零一零年一月十日PE聚乙烯管道焊接作业指导书目录一、PE管热熔全自动焊接作业指导书二、PE管电熔全自动焊接作业指导书一、PE管热熔全自动焊接作业指导书1.1工序流程图→→→→2、0施工前的准备工作2、1、施工图的准备施工是按照设计图纸来进行的。

当设计单位出有效的施工图后，施工单位应到施工现场，具体了解情况，对不能照图施工的部分要与设计单位交底，协商，确定是否能采取特殊的施工工艺或作局部设计变更。

同时，还应根据图纸进行材料、设备的采购，对施工进度安排。

2、2人员培训从事聚乙烯燃气管道连接的操作人员，在上岗前必须进行专门培训，经过考试和技术评定合格后方可上岗操作。

参与培训人员除了在燃气知识、聚乙烯专用料特性、电工知识、聚乙烯熔接设备、聚乙烯燃气管道施工技术等理论知识方面进行培训，并参加考核。

2、3施工机具的准备根据施工工艺的要求，准备相应的施工机具。

因我国对聚乙烯管道的焊接质量和熔接参数无统一标准，不同生产厂家生产的管材、管件熔接参数不同。

为达到可靠的熔接效果，在选择设备上还须认真选型，选质量好的产品，在熔接效果上，要可靠许多。

施工机具分为电熔焊机和热熔对接焊机两类。

本工程采用西安塑龙熔接设备有限公司的设备。

1、全自动热熔焊机型号pilotfuse 160/A、C 两台技术参数：管材直径范围60～160mm最大对接压力 43bar可焊管材料 PE—HD.PP工作温度-5℃～＋40℃2、30Kw柴油发电机 2台3、焊缝外观检验尺 2个3、0管材、管件的验收3、1检查产品有无出厂合格证，出厂检验报告。

3、2对外观进行检查。

检查管材内外表面是否清洁光滑，是否有沟槽、画上、凹陷、杂质和颜色不均匀等。

3、3长度检查。

管的长度应均匀一致，误差不超过正负20 mm。

逐一检查管口端面是否与管材的轴线垂直，是否存在有气孔。

凡长短不同的管材，在未查明原因前应不予验收。

PE管电熔焊接方法及流程)一、工具准备1.PE管道和管件：确保管道和管件的质量合格，并按照要求进行选型。

2.电熔焊接机：根据管道直径和厚度选择合适的焊接机。

3.切割工具：使用合适的切割工具将管道和管件切割成所需长度。

二、准备工作1.清理管道和管件：将管道和管件的外表面上的污物清理干净，保持干燥洁净，以确保焊接的质量。

2.加热电熔焊接机：根据电熔焊接机的使用说明，将其加热至适当的温度。

三、操作步骤1.定位管道和管件：将PE管道和管件按照设计要求正确定位并固定住，确保管道连接位置正确无误。

2.切割管道和管件：使用切割工具将待连接的管道和管件按照所需的长度切割并确保切口整齐光滑。

3.温度选择：根据管道直径和壁厚选择适当的焊接温度，一般来说，焊接温度为230-260摄氏度。

4.操作电熔焊接机：将热熔焊接机均匀地放在焊接接头上，合上机器，使加热板和冷却板分别与管道和管件的两个焊接面牢固接触，并设定合适的焊接时间。

5.等待冷却：等待一段时间，让焊接过的接头充分冷却，这样焊接后的连接部位才能够形成牢固的连接。

6.检查连接质量：焊接后，使用适当的工具检查焊接接头的连接质量，确保没有渗漏和裂纹。

7.确认连接效果：如果接头的连接质量合格，就可以进一步验证连接效果，例如进行水压试验等。

四、注意事项1.确保安全：使用电熔焊接机时，要注意安全，避免触电和烫伤等事故的发生。

2.温度控制：焊接温度要根据管道直径和壁厚来确定，过高的温度可能导致烧毁管道，过低的温度则会导致焊接接头质量不稳定。

3.操作方法正确：焊接机的放置要稳固，使焊接接头均匀受热，加热和冷却时间要合适，以确保焊接接头质量。

4.检查和测试：焊接后要进行检查和测试，以确保焊接接头质量达到要求。

总结起来，PE管电熔焊接方法和流程包括工具准备、准备工作、操作步骤和注意事项。

正确的电熔焊接方法能够保证PE管道连接质量可靠，提高管道系统的安全性和稳定性。

PE电熔管道焊接施工方案PE（聚乙烯）电熔管道焊接是一种常用的管道连接方法，适用于各种管道工程，如给水、燃气和化学品输送等。

以下是一个PE电熔管道焊接施工方案的详细说明。

1.施工准备工作a.确定焊接材料，包括合适的PE管道和配件。

b.检查管道和配件的尺寸、型号和质量，确保符合设计要求。

c.按照设计要求确认管道的布置和连接顺序。

d.准备所需的工具和设备，如焊接机、切割机、刮刀、螺纹钢丝刷等。

e.检查焊接机的电源和电缆，并确保工作正常。

2.施工现场准备a.在施工现场设置合适的工作区域，并保持整洁有序。

b.清理和平整施工现场，确保没有杂物和障碍物。

c.提供必要的安全设施，如防护网、标识牌和消防器材等。

d.确保施工工人穿着合适的安全装备，如安全帽、工作服和手套等。

3.管道切割和准备a.使用切割机将PE管道切割成所需的长度，并确保切口平整和垂直。

b.使用刮刀清理管道和配件的切口，确保表面平整和无毛刺。

c.检查管道和配件的连接面，确保没有刮伤和损坏。

d.使用螺纹钢丝刷清洁管道和配件的连接面，以去除污垢和油脂等。

4.管道焊接a.根据管道的布置和连接顺序，将相应的管道和配件放置在工作区域内。

b.将焊接机的温度和时间调整到合适的工作状态。

c.将管道和配件连接起来，确保其相对位置正确和紧密。

d.使用焊接机将管道和配件加热至熔接温度，直到PE材料开始熔化。

e.继续加热管道和配件，以确保焊接点均匀加热，直至焊缝完全熔化。

f.停止加热后，将管道和配件迅速连接并保持一定的加压力，直至冷却。

g.在冷却过程中，确保焊接点保持固定，以防止位移或变形。

5.焊接质量检查a.在焊接完成后，使用目视检查和手触检查等方法，确保焊接点无裂纹和瑕疵。

b.使用光学显微镜或硬度计等设备，对焊缝进行显微观察和硬度测量。

c.对焊接点进行水压试验，以检测是否存在渗漏和泄露问题。

d.根据相关标准和规范，评估和记录焊接质量的合格与否。

6.施工总结和清理a.对施工过程进行总结和评估，收集并整理经验和教训。

PE电熔管道焊接施工方案一、前期准备工作1.根据工程图纸和设计要求，确定管道的布置和连接方式。

2.准备好所需的管道材料、电熔焊接机、切管机、扒皮刀、磨刀机等工具和设备。

3.清理施工现场，确保施工区域整洁干净，无杂物和障碍物。

二、管道连接1.使用切管机将PE管截成所需长度。

2. 使用扒皮刀将PE管两端约200mm的外层皮肤去除，保留内层保护层。

3.使用磨刀机将PE管两端的管壁削平，确保管口光滑，无毛刺。

4.使用尺子测量管道连接点的中心距离，并在管道上标记出连接位置。

5.使用电熔焊接机，将连接管端插入焊接机的牙口，按下焊接机的电热钮，待电热完成后，将连接管端插入焊接机的接口中。

6.同时将待连接的两根管道对准焊接机的牙口，并且确保两根管道对接紧密。

7.按下焊接机开始焊接，待电熔达到熔融状态，使两根管道融合在一起。

8.焊接完成后，将焊接机拔出，稍等片刻，等待管道冷却定型。

三、焊接质量检查1.使用手触摸焊接处，检查是否有温热感，如果有则说明焊接不完全，需要重新焊接。

2.使用显微镜或放大镜检查焊接处的焊缝，焊缝应均匀、牢固，无明显气泡、裂纹等缺陷。

3.进行水密性测试，将管道充满液体，防止漏水。

四、施工安全措施1.操作人员必须穿戴好相关的个人防护装备，如防护眼镜、耳塞、手套等。

2.在施工现场设置明确的安全警示标识，禁止外人入内施工区域。

3.操作人员必须严格按照操作规程进行操作，遵守相关的施工安全规范。

五、施工注意事项1.施工过程中严禁用力过大或者过小，以免造成管道损坏或者焊接不牢固。

2.焊接前，应检查管道的尺寸和形状是否符合要求，确保焊接的平稳度和连续度。

3.在焊接前，应将焊接机进行热熔损耗预热，确保焊接时的稳定性和温度控制。

4.在操作现场严禁吸烟、明火作业或者其他火源，避免引发意外事故。

六、清理工作1.施工完成后，应对施工现场进行清理，清除杂物和障碍物，保持施工区域整洁、干净。

2.对使用的工具和设备进行清洗、消毒和存储，确保使用寿命和下次施工的安全。

PE电熔管道焊接施⼯⽅案PE聚⼄烯管道焊接作业指导书⼆零零六年⼋⽉三⼗⽇PE聚⼄烯管道焊接作业指导书⼀、PE管热熔全⾃动焊接作业指导书⼆、PE管热熔半⾃动焊接作业指导书三、PE管电熔全⾃动焊接作业指导书⼀、PE管热熔全⾃动焊接作业指导书1.1⼯序流程图→→→→2、0施⼯前的准备⼯作2、1、施⼯图的准备施⼯是按照设计图纸来进⾏的。

当设计单位出有效的施⼯图后，施⼯单位应到施⼯现场，具体了解情况，对不能照图施⼯的部分要与设计单位交底，协商，确定是否能采取特殊的施⼯⼯艺或作局部设计变更。

同时，还应根据图纸进⾏材料、设备的采购，对施⼯进度安排。

2、2⼈员培训从事聚⼄烯燃⽓管道连接的操作⼈员，在上岗前必须进⾏专门培训，经过考试和技术评定合格后⽅可上岗操作。

参与培训⼈员除了在燃⽓知识、聚⼄烯专⽤料特性、电⼯知识、聚⼄烯熔接设备、聚⼄烯燃⽓管道施⼯技术等理论知识⽅⾯进⾏培训，并参加考核。

2、3施⼯机具的准备根据施⼯⼯艺的要求，准备相应的施⼯机具。

因我国对聚⼄烯管道的焊接质量和熔接参数⽆统⼀标准，不同⽣产⼚家⽣产的管材、管件熔接参数不同。

为达到可靠的熔接效果，在选择设备上还须认真选型，选质量好的产品，在熔接效果上，要可靠许多。

施⼯机具分为电熔焊机和热熔对接焊机两类。

本⼯程采⽤西安塑龙熔接设备有限公司的设备。

1、全⾃动热熔焊机型号pilotfuse 160/A、C 两台技术参数：管材直径范围60～160mm最⼤对接压⼒ 43bar可焊管材料 PE—HD.PP⼯作温度-5℃～＋40℃2、30Kw柴油发电机 2台3、焊缝外观检验尺 2个3、0管材、管件的验收3、1检查产品有⽆出⼚合格证，出⼚检验报告。

3、2对外观进⾏检查。

检查管材内外表⾯是否清洁光滑，是否有沟槽、画上、凹陷、杂质和颜⾊不均匀等。

3、3长度检查。

管的长度应均匀⼀致，误差不超过正负20 mm。

逐⼀检查管⼝端⾯是否与管材的轴线垂直，是否存在有⽓孔。

凡长短不同的管材，在未查明原因前应不予验收。

PE焊接施工方案1. 引言PE（聚乙烯）焊接是一种常用的管道连接方法，广泛应用于工业和民用领域。

本文档旨在提供一个PE焊接施工方案的指南，包括焊接前的准备工作、焊接步骤、焊接质量检查等内容。

2. 焊接前准备在进行PE焊接工作之前，需要进行一系列的准备工作，以确保焊接质量和安全性。

以下是准备工作的步骤：1.根据工程要求选择合适的PE管材和管件，并进行检查，确保质量合格。

2.清理PE管材和管件的表面，确保其干净且没有杂质，以提高焊接质量。

3.检查焊接设备，包括焊接机、切割工具和焊接辅助工具等，确保其正常工作。

4.确定焊接环境，保证其通风良好，并采取必要的安全措施，如佩戴防护眼镜和手套等。

3. PE焊接步骤PE焊接的步骤主要包括切割和热熔焊接两个阶段。

下面是详细的焊接步骤：3.1 切割1.使用专用的PE切割工具，在管道上做切割标记。

2.将切割工具对准切割标记线，并沿着标记线切割PE管道。

3.切割结束后，检查切口的光洁度和平整度，确保切割质量符合要求。

3.2 热熔焊接1.将PE管道和管件放置在焊接机上，并根据要求设置焊接参数，如温度和压力等。

2.等待焊接机预热至设定温度，确保焊接机达到工作状态。

3.将热熔套顶在两个焊接部位之间，确保其紧密贴合。

4.启动焊接机，并根据指示等待一定时间，使焊接部位达到熔化状态。

5.断开焊接机，等待焊接部位冷却，形成坚固的焊接接头。

4. 焊接质量检查完成焊接工作后，需要进行一系列的质量检查，以确保焊接接头的质量和可靠性。

以下是一些常用的焊接质量检查方法：1.目视检查：仔细检查焊接接头的外观，包括焊接接头的平整度和光洁度等。

2.热焊接试验：使用热焊接试验仪进行测试，检测焊接接头的强度和密封性能。

3.手感检查：用手触摸焊接接头，检查其平整度和表面状况。

4.拉伸试验：使用专用的拉伸机进行拉伸试验，测试焊接接头的强度和可靠性。

5. 安全注意事项在进行PE焊接工作时，需要遵守一些安全注意事项，以确保工作的安全性：1.佩戴适当的防护装备，如防护眼镜和手套等。
